Блок питания Enermax Revolution X’t 530W (ERX530AWT)

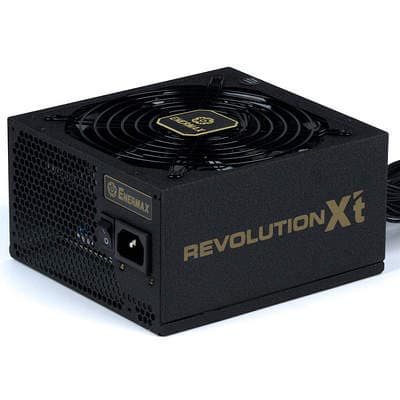

Внешний вид блока питания Enermax Revolution X’t 530W (ERX530AWT)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Выпуск новой серии блоков питания Enermax состоялся в декабре 2013 года. Сейчас серия Revolution X’t насчитывает четыре модели мощностью 430, 530, 630 и 730 Вт. Характеризуются данные модели наличием сертификата 80 Plus Gold и установленным фирменным вентилятором Enermax на подшипнике с технологией Twister Bearing.

Упаковка блока питания Enermax Revolution X’t 530W (ERX530AWT)

Enermax Revolution X’t 530W поставляется в упаковке для розничной продажи: картонной коробке черного цвета средних размеров с желто-коричневыми элементами оформления. Толщина картона вполне достаточная для защиты продукта в ходе транспортировки.

Корпус блока питания окрашен в черный цвет, поверхность имеет заметное текстурирование, так что выглядит БП вполне достойно.

Характеристики

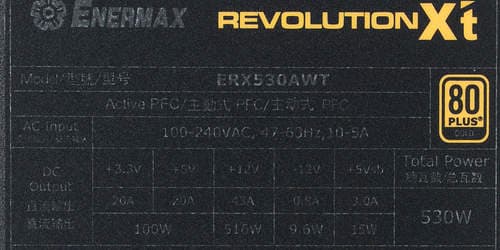

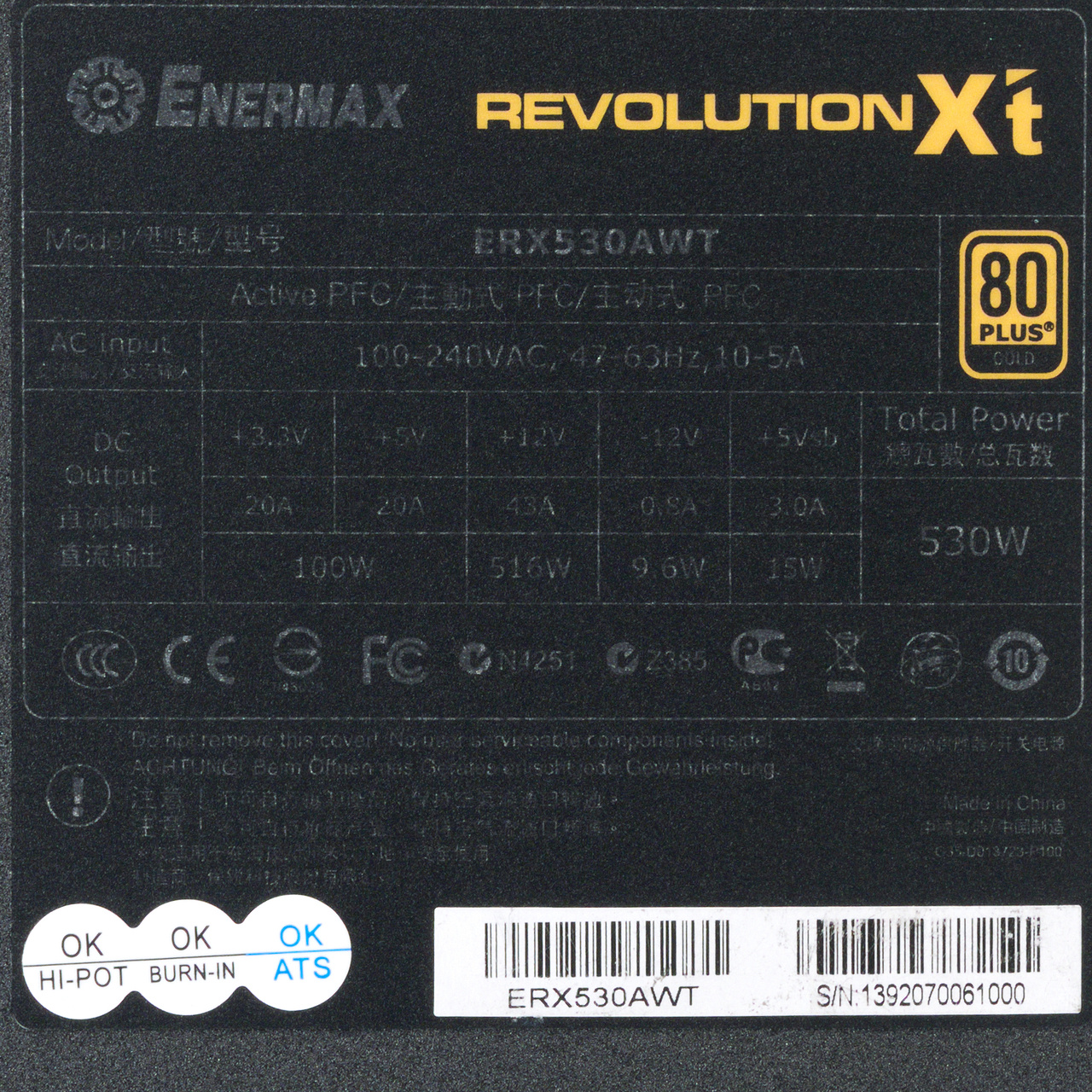

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 516 Вт (43 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,97, что является вполне достойным, хоть и не максимальным, показателем для современных решений подобной мощности.

Характеристики блока питания Enermax Revolution X’t 530W (ERX530AWT)

Длина проводов и количество разъемов

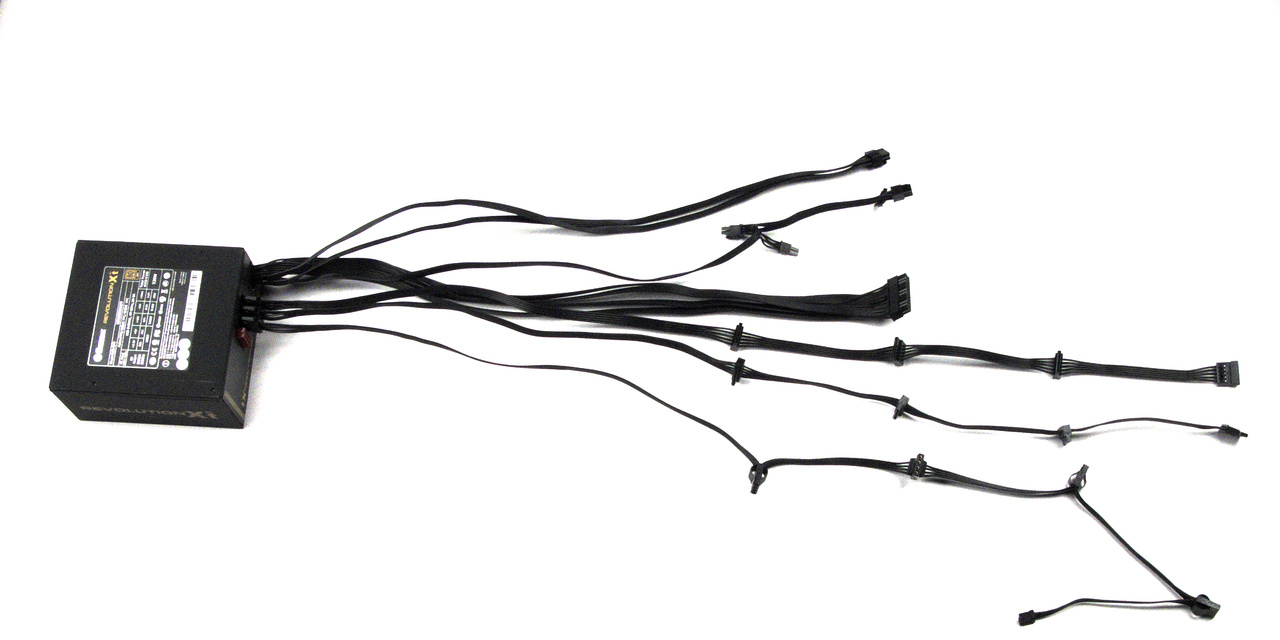

Провода и разъемы блока питания Enermax Revolution X’t 530W (ERX530AWT)

Фиксированные
до основного разъема АТХ — 60 см
до процессорного разъема 8 pin SSI — 60 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
Модульные
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема, плюс 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector2разборные
4 pin Peripheral Connector4эргономичные
15 pin Serial ATA Connector8на 2 жгутах
4 pin Floppy Drive Connector1

У данного блока питания используется так называемая модульная система подключения проводов с коннекторами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 60 см. Таким образом, с большинством современных корпусов проблем быть не должно. Но в случае использования очень габаритных корпусов типоразмера full tower (и более) длина проводов до коннектора питания процессора может оказаться недостаточной.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако хотелось бы видеть большее количество шнуров питания, на которых размещаются разъемы SATA Power, так как размещение восьми разъемов на двух жгутах в некоторых случаях может оказаться неудобным.

Система охлаждения

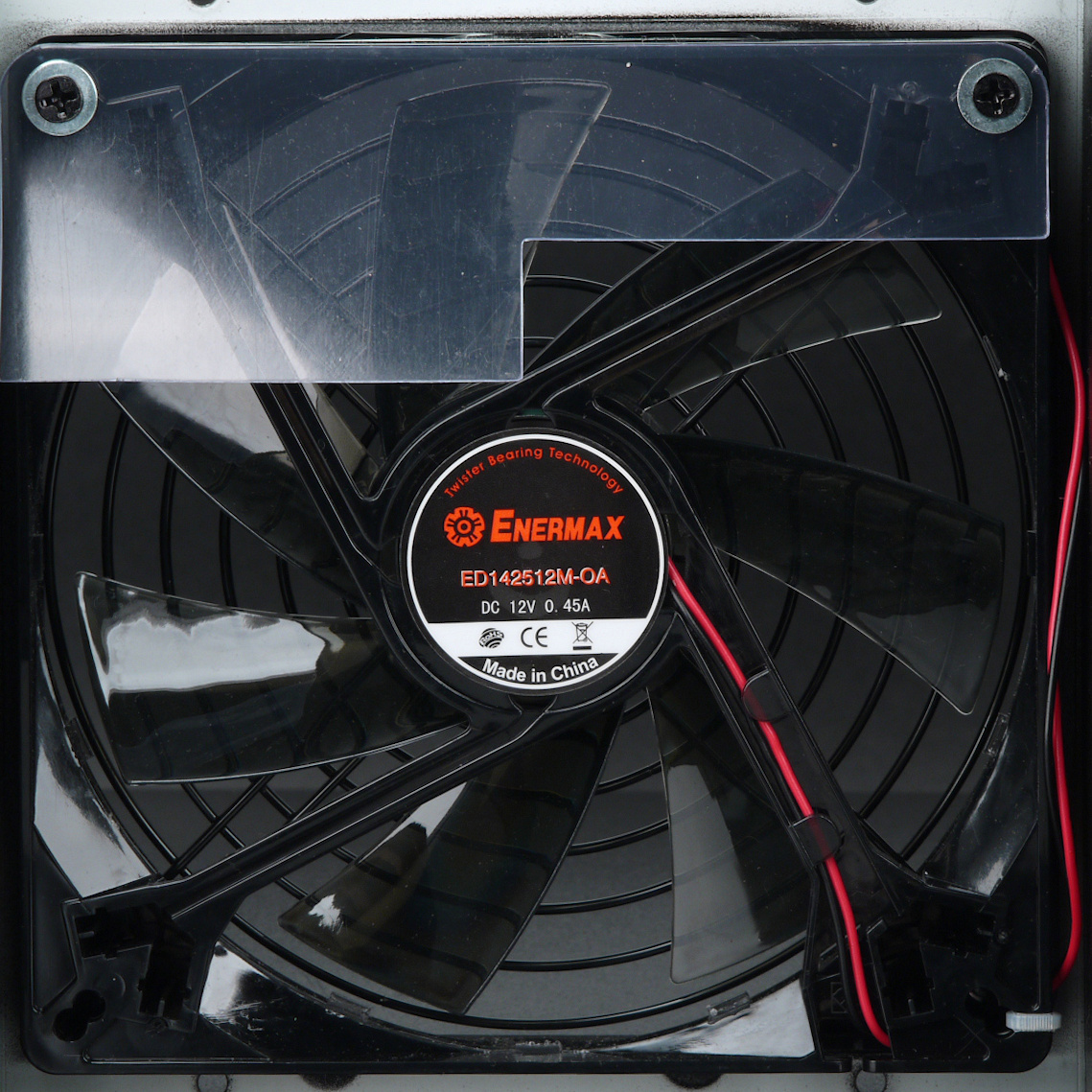

Вентилятор блока питания Enermax Revolution X’t 530W (ERX530AWT)

В блоке питания установлен оригинальный вентилятор производства Enermax типоразмера 140 мм — ED142512M-OA. Вентилятор имеет магнитный подвес вала ротора и оснащен подшипником скольжения на основе самосмазывающейся втулки, изготовленной, по утверждению производителя, с применением нанотехнологий. Магнитный подвес выполняет две основные задачи: разгрузку подшипника и позиционирование (центрование) вала ротора, что должно обеспечить пониженный износ подшипника и увеличить срок службы вентилятора в целом.

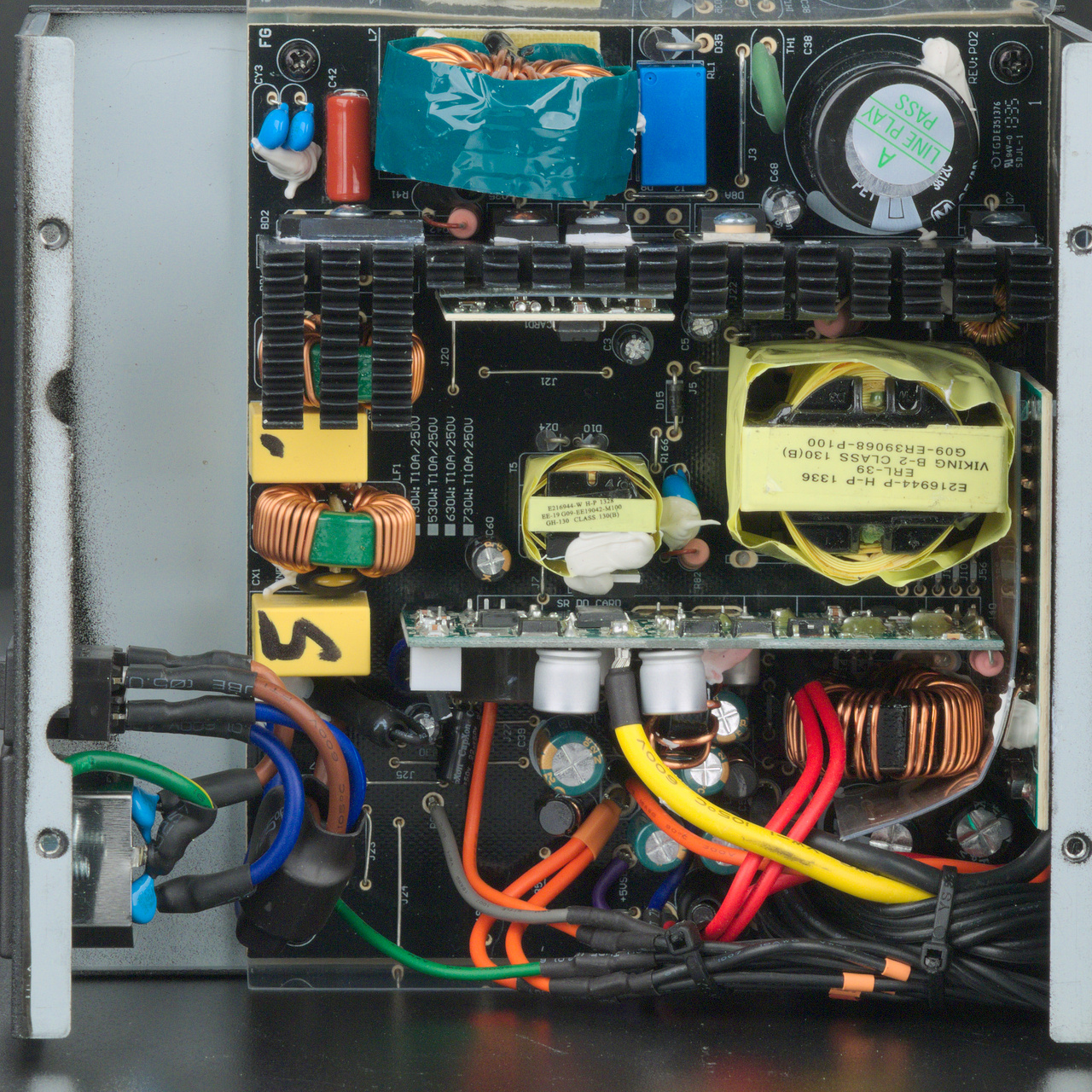

Вид платы блока питания Enermax Revolution X’t 530W (ERX530AWT)

Аппаратная платформа представляет собой модифицированную версию решения CWT. В отличие от оригинальной компоновки, тут можно видеть дочернюю плату увеличенных размеров, на которой помещены не только элементы синхронного выпрямителя, но и элементы DC/DC-преобразователей каналов +3.3VDC и 5VDC. Сделано это, видимо, чтобы улучшить охлаждение элементов последних, так как в оригинальной версии платформы эти элементы находятся в почти замкнутом отсеке.

Высоковольтные элементы расположены на радиаторе средних размеров, также отдельный теплоотвод имеет входная диодная сборка.

В блоке питания установлен высоковольтный конденсатор производства Matsushita, низковольтные — преимущественно Capxon. Набор производителей конденсаторов вполне типичен для современных среднебюджетных БП ведущих производителей.

Тестирование блока питания

Работа на максимальной мощности блока питания Enermax Revolution X’t 530W (ERX530AWT)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

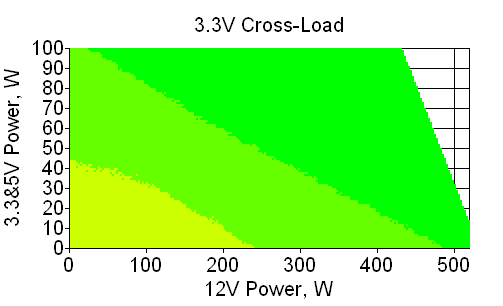

Отклонения по линии +3,3 VDC

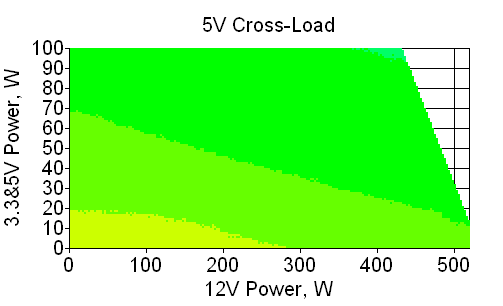

Отклонения по линии +5 VDC

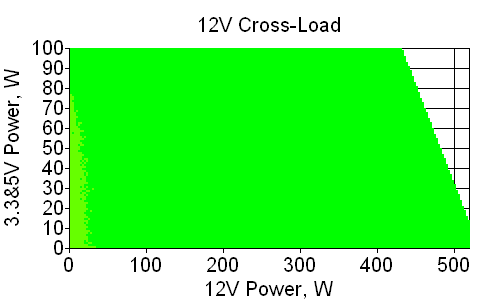

Отклонения по линии +12 VDC

Отклонения от номинала по всем каналам укладываются в три процента, а по каналу +12VDC отклонения почти во всем измеренном диапазоне мощности не превышают одного процента. Это весьма достойные показатели.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

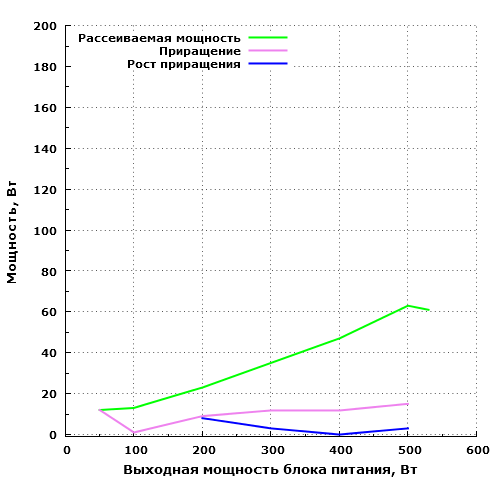

Рассеиваемая мощность Enermax Revolution X’t 530W (ERX530AWT)

Экономичность данной модели находится на хорошем уровне, но без особых рекордов среди одноклассников с сертификатом 80Plus Gold. До рассеивания 100 Вт блок питания так и не добрался, а 60 Вт он рассеивает на мощности порядка 500 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0010
STB0,1430,5
Zload0,1546,3

Что касается работы в малонагруженных и ненагруженных режимах, то тут все также весьма достойно: в неактивных режимах сам по себе БП потребляет менее 1 Вт, а в активном режиме — около 6 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

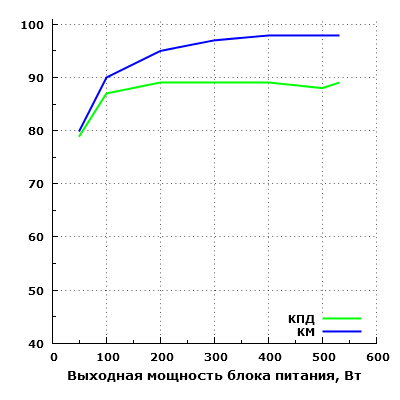

Эффективность Enermax Revolution X’t 530W (ERX530AWT)

Эффективность БП находится на хорошем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 88% в диапазоне мощности от 200 до 530 ватт, максимальное зарегистрированное значение составило около 89,65% на мощности 200 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 79,7%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А10

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

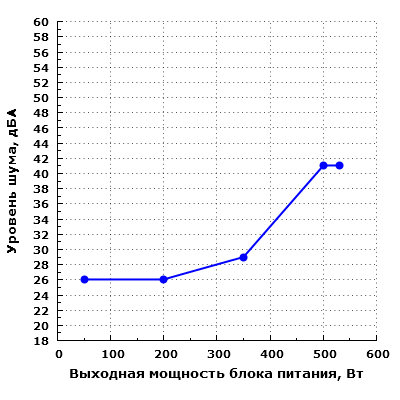

Уровень шума Enermax Revolution X’t 530W (ERX530AWT)

Шум блока питания находится на сравнительно низком уровне (ниже среднетипичного) при работе в диапазоне мощности 50—350 Вт. Это значит, что уровень шума от работы БП будет малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. Уровень шума данного БП не является очень низким даже при минимальной нагрузке, но в типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как тихие.

На мощности 500 Вт шум заметно повышается и уже превышает эргономичный уровень в 40 дБА — его можно охарактеризовать как очень высокий.

Отдельно стоит отметить, что электродвигатель вентилятора издает небольшой гул, так что людям с непереносимостью такого рода звуков стоит быть осторожными при выборе данной модели для приобретения.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вент. остановлен4
STB0

В данном случае уровень шума электроники хоть и отличается от уровня фонового шума, но, тем не менее, он минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Оценивать потребительские качества БП без учета его стоимости довольно сложно. Основные параметры у Enermax Revolution X’t 530W вполне приличные, а местами и очень хорошие. Однако с ценами в российской рознице у блоков питания Enermax всегда ситуация была не самая лучшая для больших продаж, особенно в относительно бюджетных сегментах рынка. Вот и данная модель, при средней цене порядка 4600 рублей на момент написания обзора, стоит дороже многих решений конкурентов, которые имеют не только лучший набор потребительских качеств, но и более высокую мощность. Даже хорошо известные модели безвентиляторных БП мощностью 500 Вт на платформе Super Flower стоят в рознице не намного дороже героя данного обзора. Так что потребительские качества Enermax Revolution X’t 530W с учетом его стоимости можно оценить как находящиеся лишь на среднем уровне.

Итоги

Есть еще один вопрос: является ли серия Revolution X’t преемницей серии Revolution 87+? По набору потребительских качеств — нет, не является. Скорее, ее можно считать преемницей дорестайлинговой серии Triathlor, поскольку по некоторым параметрам она чуть лучше, а по некоторым хуже, в то время как серия Triathlor ECO, формально пришедшая на смену Triathlor, представляет собой существенно более дешевое решение по исполнению. Таким образом, мы видим сдвиг во всей линейке блоков питания Enermax, при котором место топового продукта занимает среднебюджетный, а место среднебюджетного — экономичный, причем стоимость снижается не столь кардинально, как потребительские качества новых продуктов по сравнению с выпускавшимися ранее.


Средняя текущая цена и предложения блоков питания Enermax Revolution X’t
430W (ERX430AWT)530W (ERX530AWT)
Н/Д(0)T-10581050Н/Д(0)T-10581051
L-10581050-10L-10581051-10
630W (ERX630AWT)730W (ERX730AWT)
Н/Д(0)T-10581052Н/Д(0)T-10581053
L-10581052-10L-10581053-10


Блок питания Enermax Revolution X’t 530W (ERX530AWT)
предоставлен на тестирование производителем
