Блок питания Delta GPS-500AB-A

1383
1383

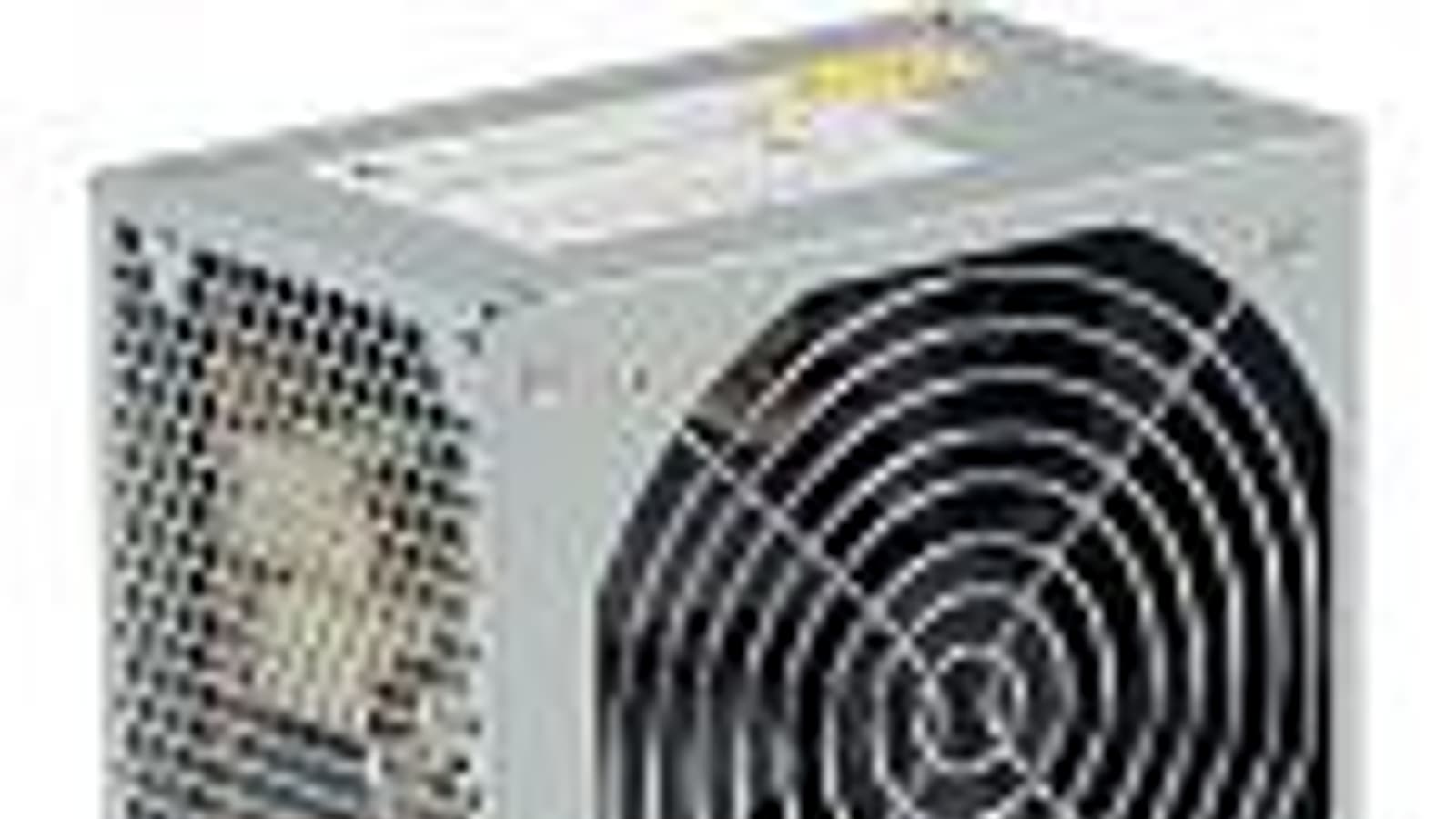

Внешний вид блока питания Delta GPS-500AB-A
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Компания Delta Electronics является крупным мировым производителем различной электроники, прежде всего промышленной. Помимо прочего компания занимается производством электрических преобразователей различного типа и формата и имеет богатый опыт производства источников питания для компьютерных систем. К последним можно отнести не только вполне типичные блоки питания для системных блоков, но и AC/DC-преобразователи для ноутбуков.

1169
1169

Розничный канал не является основным среди способов продаж продукции Delta Electronics, так как бо́льшая часть изделий данного типа уходит к производителям компьютеров и компаниям, специализирующимся на ритейл-поставках комплектующих.

В нашем распоряжении оказался блок питания Delta GPS-500AB-A, который относится к серии PM, куда помимо фигуранта данного материала входят еще три блока питания мощностью от 400 до 550 ватт.

Упаковка блока питания Delta GPS-500AB-A

Стоит отметить, что данная модель, если судить по современным индустриальным меркам, имеет если и не пенсионный, то весьма преклонный возраст, так как выпускается уже более трех лет. Поэтому и оценивать ее параметры стоит с учетом данного факта.

Поставляется Delta GPS-500AB-A в упаковке, предназначенной для розничной продажи: компактной коробке с матовой полиграфией. Коробка выполнена из достаточно тонкого картона и оснащена пластиковой ручкой для переноски, выступающей также в роли фиксатора коробки в закрытом состоянии.

Характеристики

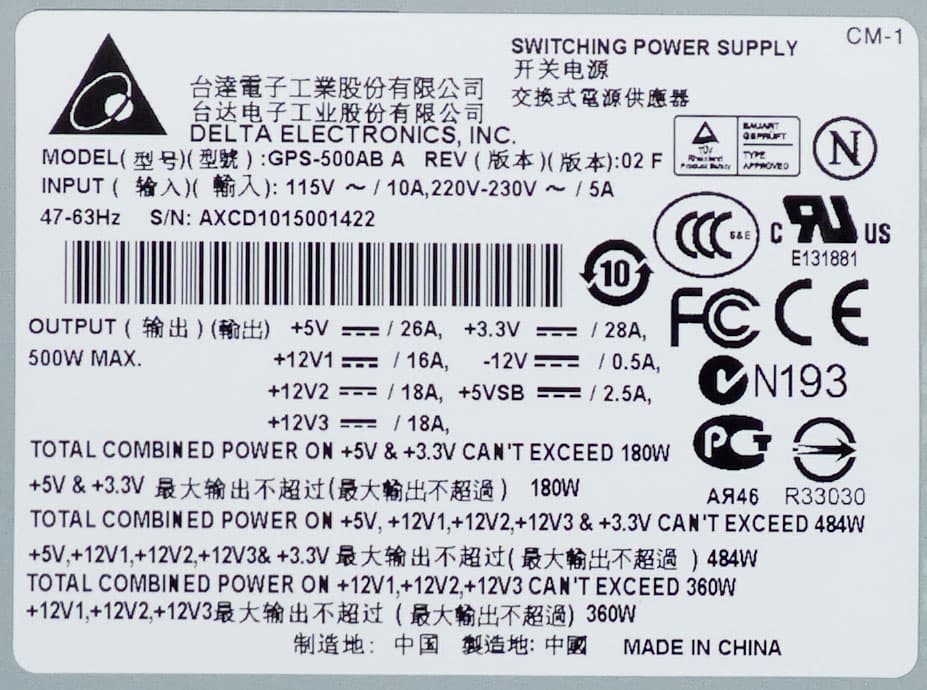

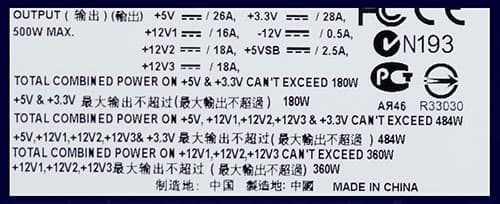

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 360 Вт, данная величина соответствует значению типового блока питания мощностью 450 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,74, что является низким показателем для современных решений подобной мощности.

Характеристики блока питания Delta GPS-500AB-A

Наименование блока питанияМаксимальный ток, АМаксимальная мощность, ВтКНС12В
3,3V5V12V112V212V312V43,3&5V12VОбщая
ATX12V ver. 2.3 180W
131410801201750,686
ATX12V ver. 2.3 220W
131414801682150,781
ATX12V ver. 2.3 270W
191517972042650,77
ATX12V ver. 2.3 300W
21151181032162950,732
ATX12V ver. 2.3 350W
211511141032643450,765
ATX12V ver. 2.3 400W
241517141203003950,76
ATX12V ver. 2.3 450W
241517161203604450,81
Delta GPS-500AB-A28261618181803604840,74
EPS12V ver. 2.91 550W
242416161481404925500,895
EPS12V ver. 2.91 600W
2424161616161405766000,96
EPS12V ver. 2.91 650W
2430161616161706246500,96
EPS12V ver. 2.91 700W
2430161616161706727000,96
EPS12V ver. 2.91 750W
2430161616181707207500,96
EPS12V ver. 2.91 800W
2430161616181707688000,96

Длина проводов и количество разъемов

  • до основного разъема АТХ — 45 см
  • до процессорного разъема 8 pin SSI — 46 см, плюс еще 20 см до разъема ATX12V (итого около 66 см)
  • до первого разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 46 см, плюс 20 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 46 см, плюс 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 46 см, плюс 15 см до второго такого же разъема
  • до разъема Peripheral Connector (молекс) — 46 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до разъема Peripheral Connector (молекс) — 46 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD

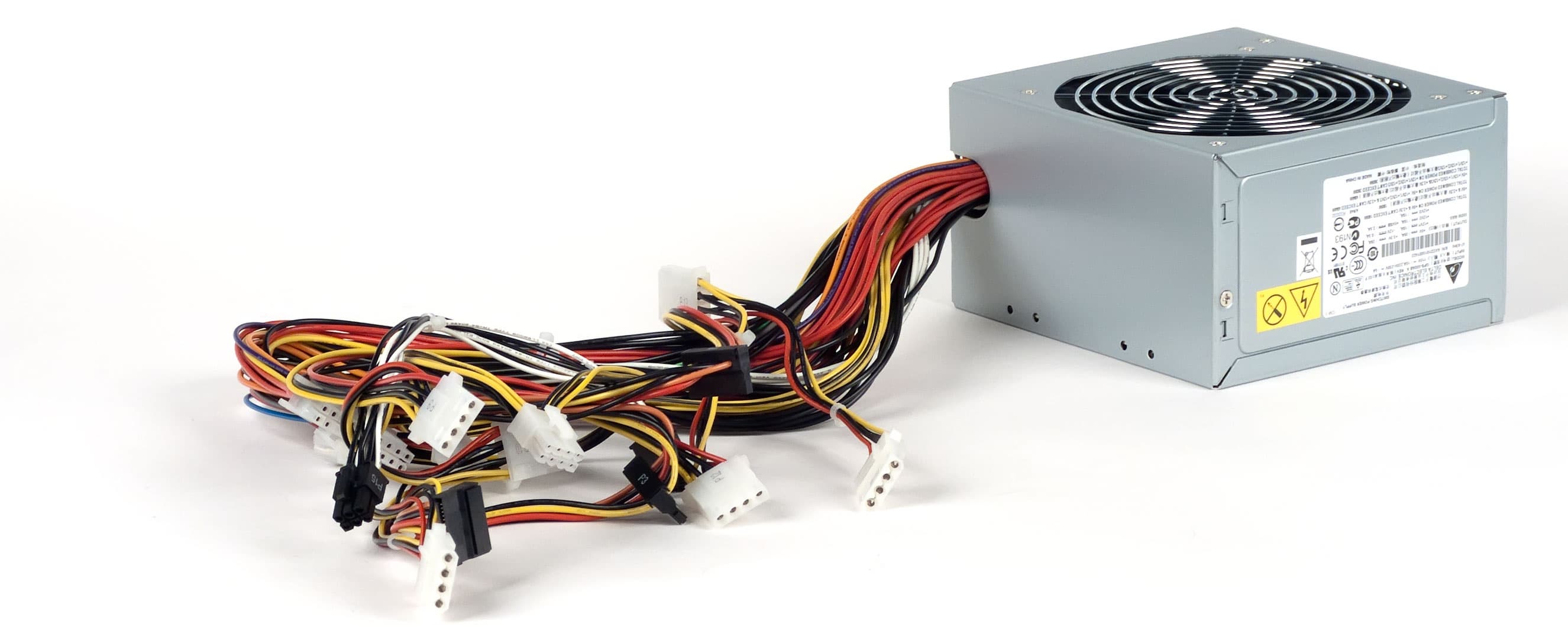

Провода и разъемы блока питания Delta GPS-500AB-A
Наименование разъемаКоличество коннекторовПримечание
всегосъемных
24 pin Main Power Connector1разборный
4 pin 12V Power Connector1
8 pin SSI Processor Connector1неразборный
6 pin PCI-E 1.0 VGA Power Connector2
8 pin PCI-E 2.0 VGA Power Connector
4 pin Peripheral Connector6
15 pin Serial ATA Connector4
4 pin Floppy Drive Connector1

Количество разъемов и их расположение на жгутах проводов не является оптимальным для современного системного блока. С учетом перехода оптических накопителей и жестких дисков на питание от разъема SATA Power, в блоках питания подобной мощности оптимально устанавливать не менее двух жгутов с разъемами SATA Power общим количеством не менее 6 штук. В данном же случае, мы видим всего четыре разъема на двух жгутах, что может оказаться не очень удобным при наличии более двух жестких дисков и оптического привода с питанием от разъема SATA Power. В то же время количество разъемов Peripheral Connector (molex) является избыточным: в современном системном блоке найти в таком количестве потребителей с подобным разъемом питания довольно затруднительно. По сути, сегодня запитать от разъемов Peripheral Connector можно лишь некоторые накопители (например, внутренние картоводы), платы расширения (например, звуковые карты), а также различные универсальные панели и контроллеры вентиляторов. Однако, несмотря на внушительный на первый взгляд перечень, в большинстве системных блоков количество подобных устройств стремится к нулю, поэтому в реальности достаточно 2-3 разъемов на двух жгутах.

Что касается длины проводов, в первую очередь до коннекторов питания процессора, то тут ситуация следующая: до 8-контактного коннектора SSI Processor Connector — 46 см, зато до коннектора ATX12V длина проводов составляет порядка 65 см, чего вполне достаточно для установки и эксплуатации в корпусе типоразмера miditower с нижним расположением блока питания.

Конструкция

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений. Под штампованной решеткой установлен вентилятор D12SH-12 типоразмера 120 мм производства Yate Loon Electronics. Данная модель вентилятора основана на подшипнике скольжения и имеет максимальную скорость вращения 3000 об/мин. Стоит отметить, что применение вентиляторов на подшипниках скольжения не является оптимальным решением в столь термонагруженном узле, которым является блок питания.

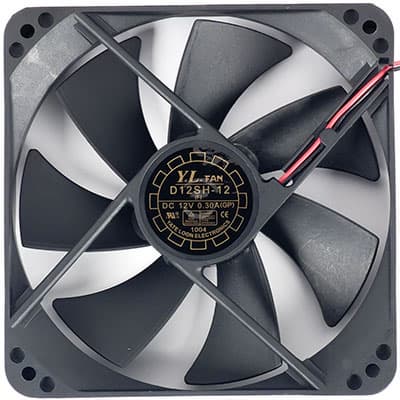

Вентилятор блока питания Delta GPS-500AB-A

Основные полупроводниковые элементы установлены на двух радиаторах, которые представляют собой пластины толщиной около 4 мм с продольным оребрением в верхней части.

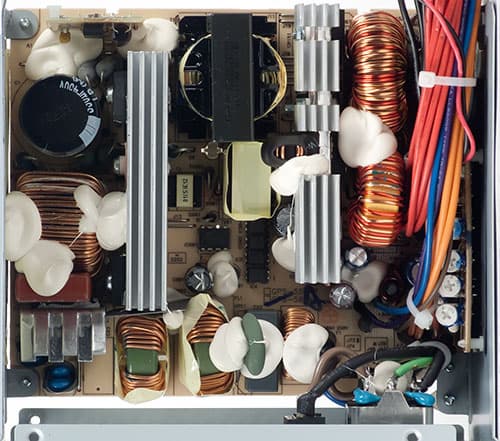

Вид платы блока питания Delta GPS-500AB-A

Практически все конденсаторы, установленные в блоке питания, произведены компаниями Samxon и Ltec. Во входном выпрямителе установлен конденсатор производства Samxon емкостью 330 мкФ (400 В), рассчитанный на максимальную рабочую температуру 85 градусов — это вполне типично для блока питания мощностью 550 ватт. В выходном каскаде установлены конденсаторы, рассчитанные на максимальную рабочую температуру 105 градусов.

Практически все намоточные элементы дополнительно зафиксированы термоусадкой или накладками из синтетического материала и герметиком.

Конструкция
Максимальная выходная мощность484 Вт
Рабочий диапазон входных напряженийрасширенный
Наличие и тип ККМ (PFC)есть, активный (APFC)
Длина корпуса140 мм
Масса (без упаковки)2,2 кг
Типоразмер вентилятора120 мм
Модель вентилятораYate Loon D12SH-12
Подключение вентиляторадвухпроводное
Пластиковая накладка на вентиляторе (дефлектор)нет
Решетка перед вентиляторомпроволочная
Количество радиаторов2
Толщина основания радиаторов4 мм
Линейные размеры основания80×25 и 85×25
Производитель конденсаторовSamxon, Ltec
Наличие выключателя сетевого питанияесть
Наличие защитной втулки в отверстии для проводовнет
Подсветканет

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3,3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

 3,3V5V12VОбщая
По всей полуплоскостихорошоудовлетворительнонеудовлетворительно1 (плохо)
В рабочем диапазонеочень хорошоочень хорошохорошо3,43 (хорошо)

При типичном распределении мощности по каналам отклонения не превышают трех процентов для канала +12VDC и двух процентов для каналов +3,3VDC и +5VDC — это вполне достойный показатель.

При нетипичных нагрузках отклонения значений напряжения +12VDC выходят из допустимого пятипроцентного диапазона. Однако происходит это только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться практически невозможно.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.

В нашем случае мощность, рассчитанная по данной формуле, составила 402 ватта.

Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 402/500 = 0,804

Подобное значение можно считать неудовлетворительным для современного блока питания. Низкий показатель данного коэффициента демонстрирует, что производитель добирает недостаточную мощность по основной шине +12VDC за счет менее востребованных линий 3,3&5V.

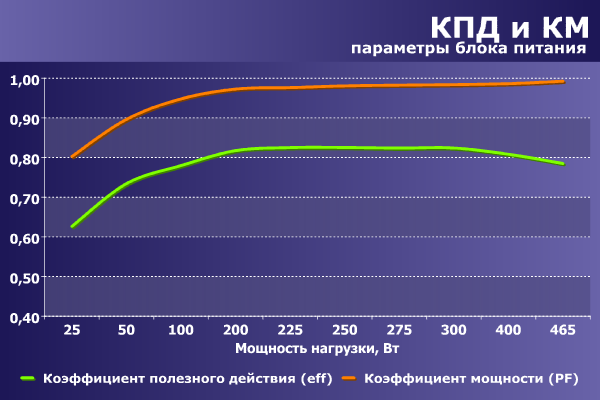

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощностиЗначениеОценка
Полный78,5удовлетворительно
50—250 Вт79,6удовлетворительно
100—500 Вт81,1хорошо

КПД данной модели находится на удовлетворительном уровне для современных решений.

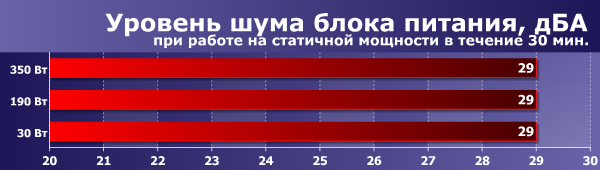

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума данного блока питания при работе на типичной мощности можно оценить как находящийся на уровне ниже среднего, с ростом мощности уровень шума практически не увеличивается. В целом акустическую эргономику данной модели можно оценить как хорошую.

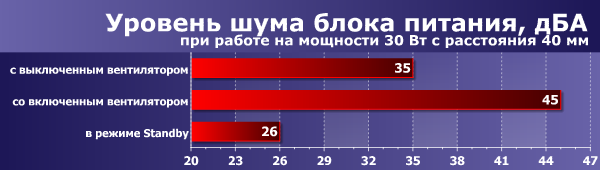

В режиме ожидания уровень шума электроники минимален — фактически, на типичном расстоянии от полуметра и более услышать какие-либо звуки, издаваемые блоком питания в таком режиме работы, почти невозможно (однако при подведении уха вплотную к вентиляционной решетке некоторый шум услышать все же можно).

В рабочем режиме шум от электроники немного выше, но заметным назвать его нельзя, так как он маскируется шумом вентилятора. Никаких звуков, похожих на писк, у данного экземпляра отмечено не было.

Позиционирование и рекомендации по использованию

Наиболее интересным представляется два сценария использования данной модели: замена стоковых блоков питания в дешевых и среднебюджетных корпусах либо комплектация нового корпуса с нижним расположением блока питания, особенно в случае ограниченных финансовых возможностей. В принципе, GPS-500AB-A справится с питанием игровых систем средней мощности на основе Radeon HD 6950 и GTX 560, но вот топовые решения ему явно не по зубам. Все-таки возраст накладывает свои ограничения.

Итоги

В сухом остатке мы обнаруживаем довольно хорошую эргономику, как акустическую, так и монтажную; последняя обеспечивается достаточным количеством разъемов и длиной проводов. Электрические параметры блока питания при этом находятся на среднем уровне. Одним словом, для средней системы источник питания вполне адекватный — он характеризуется балансом комплекса потребительских качеств и стоимости.

Средняя текущая цена (количество предложений)
Блок питания Delta GPS-500AB-A
Н/Д(0)


Блок питания Delta GPS-500AB-A предоставлен на тестирование производителем
