Блок питания Deepcool DQ750

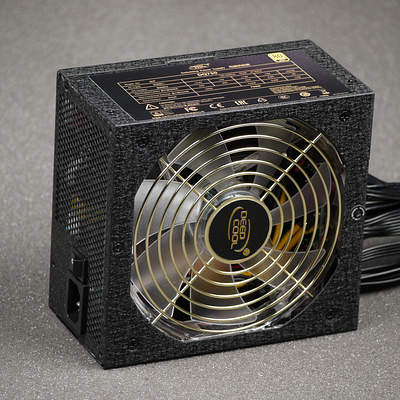

Внешний вид блока питания Deepcool DQ750
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Если в сегменте систем охлаждения для компьютеров решения компании Deepcool хорошо известны и весьма популярны, то на российском рынке блоков питания ее продукция является новинкой. Строго говоря, и не только на российском, так как блоки питания в ассортименте компании появились весьма недавно. Ничего удивительного тут нет: сейчас многие компании занимаются диверсификацией своего бизнеса, а поскольку компьютерные корпуса Deepcool уже выпускает, то почему бы не ввести в ассортимент и блоки питания. Сразу стоит отметить, что побывавшая у нас модель произведена на заводе CWT на основе довольно известной платформы, которая существует в нескольких версиях, различающихся как по эффективности, так и по реализации системы охлаждения.

Поставляется блок питания в упаковке для розничной продажи, представляющей собой коробку из сравнительно тонкого картона с внутренней защитой в виде формы из газонаполненного полиэтилена. Дизайн упаковки не слишком оригинален — на ней почти ничего не изображено, кроме краткого перечня особенностей и неких абстрактных картинок. И лишь за счет цветового решения — сочетания светло-коричневого, белого и черного — БП Deepcool хоть как-то выделяется из массы черных и белых коробок.

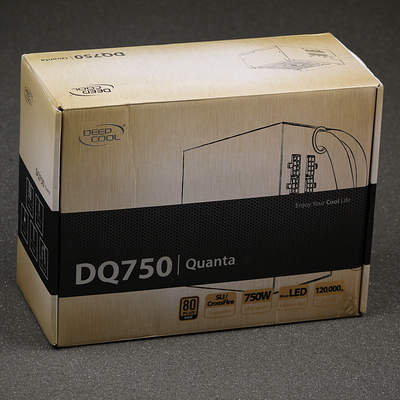

Упаковка блока питания Deepcool DQ750

Корпус блока питания имеет покрытие черного цвета с достаточно крупной фактурой на поверхности, что привносит некий налет премиальности. Также отметим наличие подсветки голубого цвета у вентилятора, что несколько диссонирует с внешним видом самого БП.

Характеристики

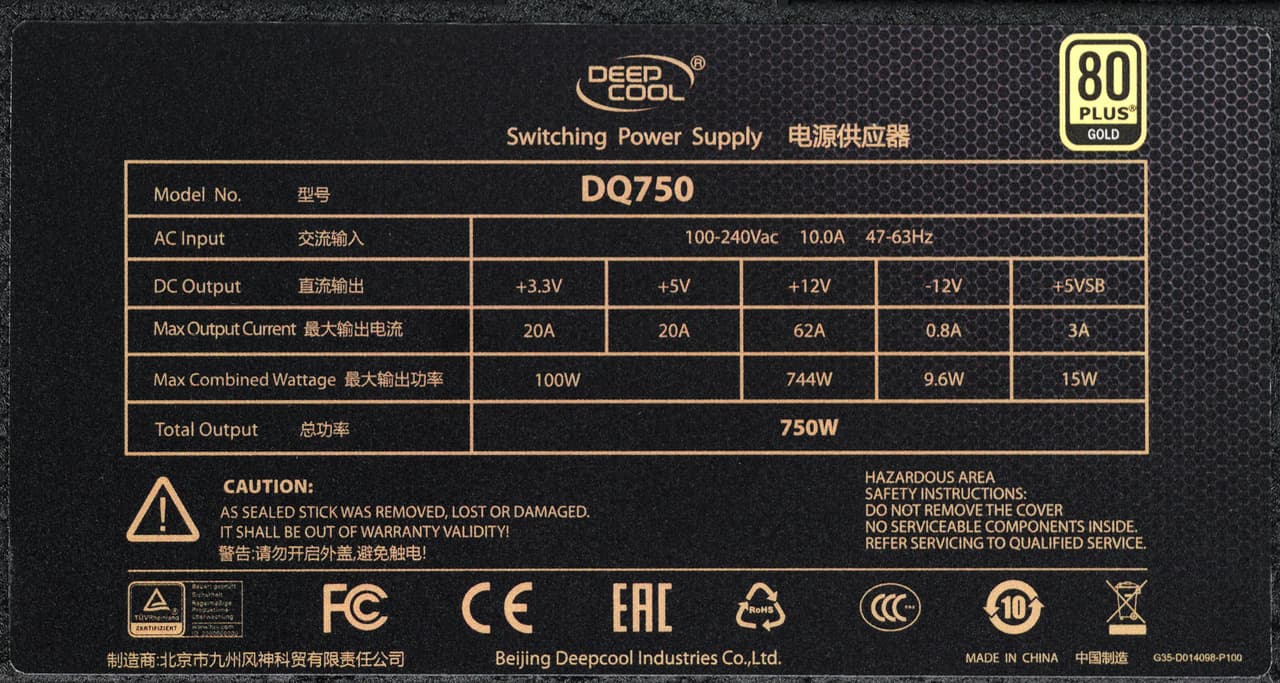

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 744 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,992, что является отличным показателем.

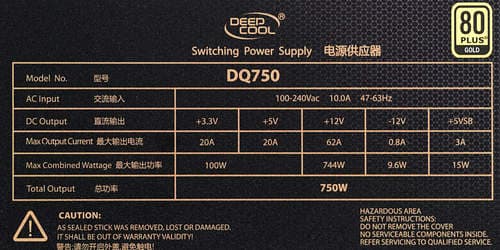

Характеристики блока питания Deepcool DQ750

Длина проводов и количество разъемов

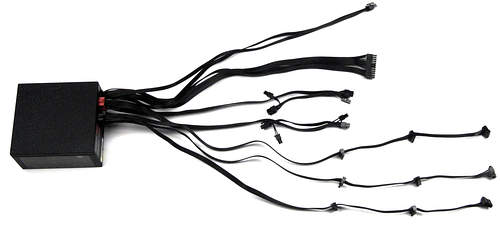

Провода и разъемы блока питания Deepcool DQ750

Фиксированные
до основного разъема АТХ — 58 см
до процессорного разъема 8 pin SSI — 63 см
Модульные
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 52 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема Peripheral Connector («молекс»)
до первого разъема SATA Power Connector — 52 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема Peripheral Connector («молекс»)
до первого разъема SATA Power Connector — 52 см, плюс 15 см до разъема Peripheral Connector («молекс») и еще 15 см до еще одного разъема Peripheral Connector («молекс»)

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector4разборные
4 pin Peripheral Connector4
15 pin Serial ATA Connector5на 3 жгутах
4 pin Floppy Drive Connector

Набор разъемов у блока питания очень своеобразный: 5 разъемов SATA Power, 4 разъема для питания видеокарт, а также 4 периферийных разъема, причем все разъемы SATA Power и периферийные размещены на 3 шнурах, что не слишком удобно. Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power — порядка 7-8 штук на трех шнурах.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 63 см. Таким образом, с большинством современных корпусов проблем быть не должно. Но в случае использования очень габаритных корпусов типоразмера full tower (и более) длина проводов до коннектора питания процессора может оказаться недостаточной.

Система охлаждения

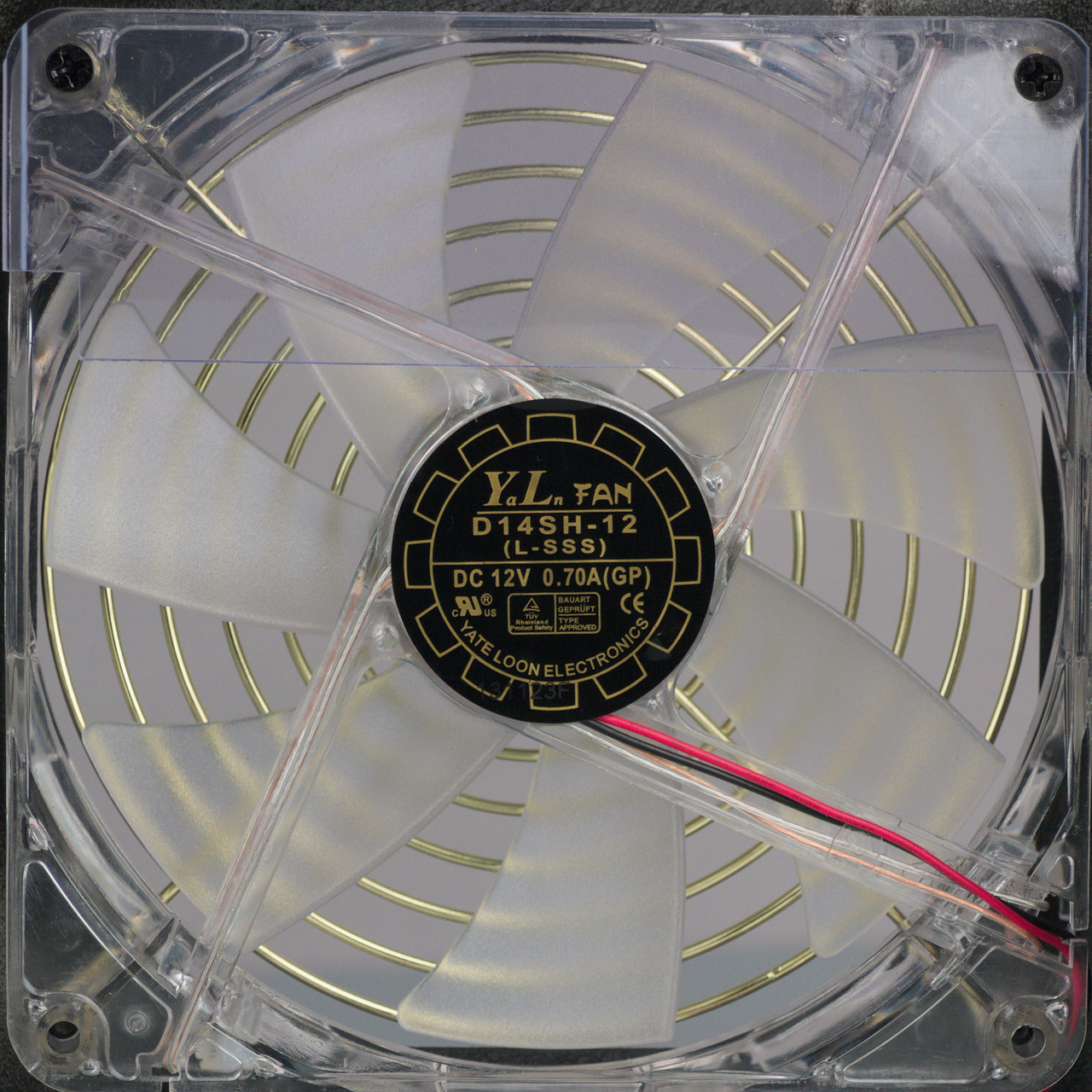

Вентилятор блока питания Deepcool DQ750

В блоке питания установлен вентилятор типоразмера 140 мм — D14SH-12, имеющий, по данным производителя, максимальную скорость вращения 2800 оборотов в минуту. Вентилятор основан на подшипнике скольжения. Произведен вентилятор компанией Yate Loon Electronics. С точки зрения замены штатного вентилятора ситуация неплохая, так как подобный типоразмер довольно широко распространен среди вентиляторов, имеющихся в продаже.

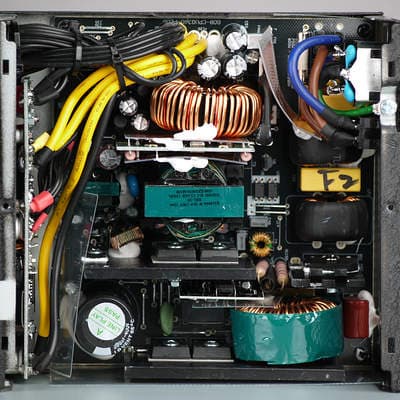

Вид платы блока питания Deepcool DQ750

Элементы корректора коэффициента мощности и основного инвертора размещены на вполне стандартных радиаторах, представляющих собой пластины без оребрения толщиной около 6 мм, а вот транзисторы синхронного выпрямителя располагаются на дочерней плате, установленной вертикально, и не имеют дополнительного теплоотвода. DC/DC-конверторы напряжений +3.3VDC и +5VDC также незаметны на первый взгляд — они расположены на дополнительной плате с разъемами. Благодаря такой компоновке образуется достаточно много свободного места во внутреннем объеме блока питания, что снижает сопротивление воздушному потоку от вентилятора и обеспечивает более эффективное охлаждение компонентов. Этой цели служит и использование уменьшенного количества проводов для внутреннего подключения в цепи +12VDC, но провода при этом имеют увеличенное сечение.

Подавляющее большинство конденсаторов, примененных в данном блоке питания, представлены продукцией компании Capxon, включая высоковольтный. Так что тут заметна некоторая экономия. Ведущие производители сейчас, как правило, устанавливают высоковольтные конденсаторы японских брендов — видимо, с целью минимизации возвратов во время гарантийного срока.

Тестирование блока питания

Работа на максимальной мощности Deepcool DQ750

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

При работе на максимальной мощности особых проблем замечено не было, хотя нагрузочная способность канала +3.3VDC довольно скромная.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

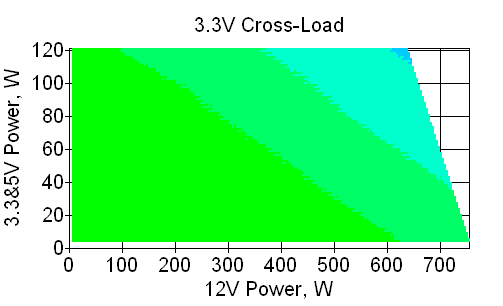

Отклонения по линии +3,3 VDC

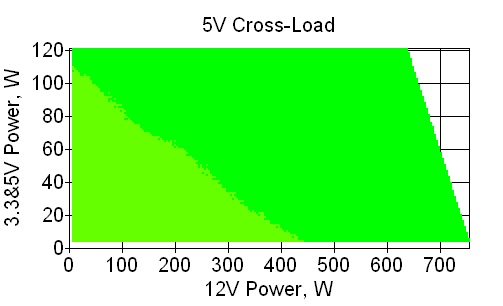

Отклонения по линии +5 VDC

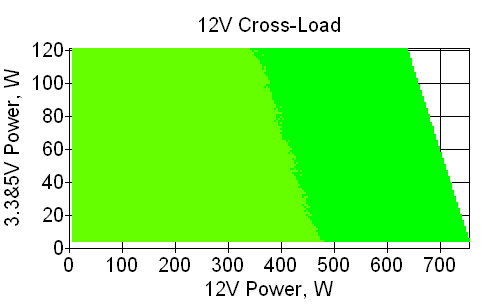

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. Более того, во всем диапазоне измеренным значениям напряжений удалось уложиться в три процента отклонений, что можно считать хорошим показателем. При типичном распределении мощности по каналам отклонения по основным каналам не превышают двух процентов.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

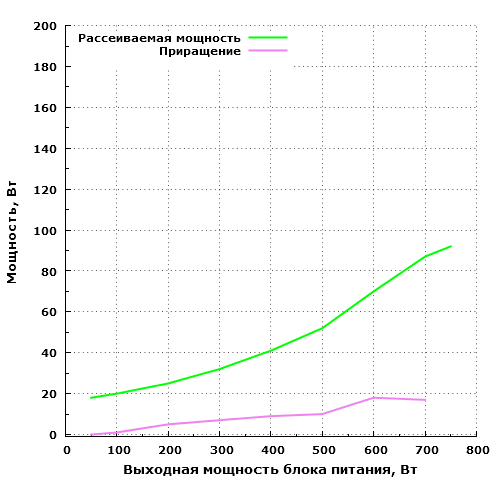

Рассеиваемая мощность Deepcool DQ750

Экономичность данной модели находится на хорошем уровне, но без особых рекордов среди одноклассников по сертификации 80Plus Gold. До рассеивания 100 Вт блок питания так и не добрался, а 60 Вт он рассеивает на мощности порядка 550 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off00
STB0,1390,4
Zload0,167

Что касается работы в малонагруженных и ненагруженных режимах, то тут также все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 1 Вт, а в активном режиме — около 7 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

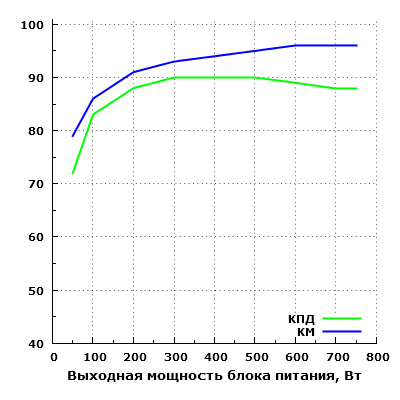

Эффективность Deepcool DQ750

Эффективность БП находится на хорошем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 88% в диапазоне мощности от 200 до 750 ватт, максимальное зарегистрированное значение составило около 90,5% на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 72,7%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А19,7

Для блока питания подобной мощности значение данного параметра вполне типичное. Разумеется, нормальную работу с дешевыми ИБП малой мощности никто не гарантирует.

По просьбам читателей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Вт744

В данном случае через один разъем питания можно получить полную мощность канала +12VDC.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

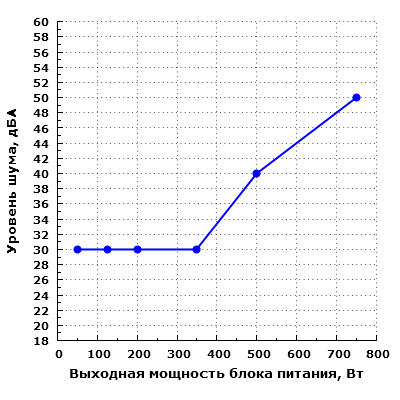

Уровень шума Deepcool DQ750

При работе в диапазоне мощности 50—350 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле; при более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

На мощности 500 Вт шум заметно повышается, и его уровень достигает 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Это весьма высокий уровень шума для жилого помещения.

На максимальной мощности уровень шума достигает значения 50 дБА — это очень шумно даже по офисным меркам.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вент. остановлен6
STB2

Некоторый шум от электроники блока питания прослушивается при остановленном вентиляторе. Нельзя сказать, что он слишком навязчивый, но шум определенно присутствует.

Оценка потребительских качеств

Потребительские качества данной модели находятся на среднем уровне: достойные электрические характеристики соседствуют с довольно средней акустической эргономикой, а также слишком экономным набором разъемов и проводов. К нагрузочной способности канала +12VDC претензий нет, хотя для продуктов на данной платформе это вполне типично.

Очевидно, производитель при продвижении данной модели собирается делать ставку на высокую мощность и уровень сертификата, тогда как акустическая эргономика и экономия на компонентах останутся за кадром.

Итоги

Это вполне типичный современный блок питания из серии «750 Вт за недорого». Благодаря использованию популярной платформы тут нет откровенных провалов в части электрических характеристик, зато видно, что производитель при заказе пытался сэкономить на всем по максимуму. Нельзя назвать данную модель особенно удачной — на той же платформе выпускаются и другие БП с более высоким уровнем потребительских качеств. С другой стороны, работает протестированный экземпляр вполне адекватно, а уровень шума при нагрузке до 350 Вт находится на вполне комфортном уровне. Так что при адекватном ценовом позиционировании у этого продукта вполне есть шанс если и не стать хитом, то иметь хоть какие-то продажи. Рынок блоков питания все-таки очень конкурентный.

Средняя цена по данным price.ru
Н/Д(0)
Средняя цена по данным Яндекс.Маркет
T-10737436
Предложения по данным Яндекс.Маркет
L-10737436-10


Блок питания Deepcool DQ750 предоставлен на тестирование производителем
