Блок питания Cougar GX 1050

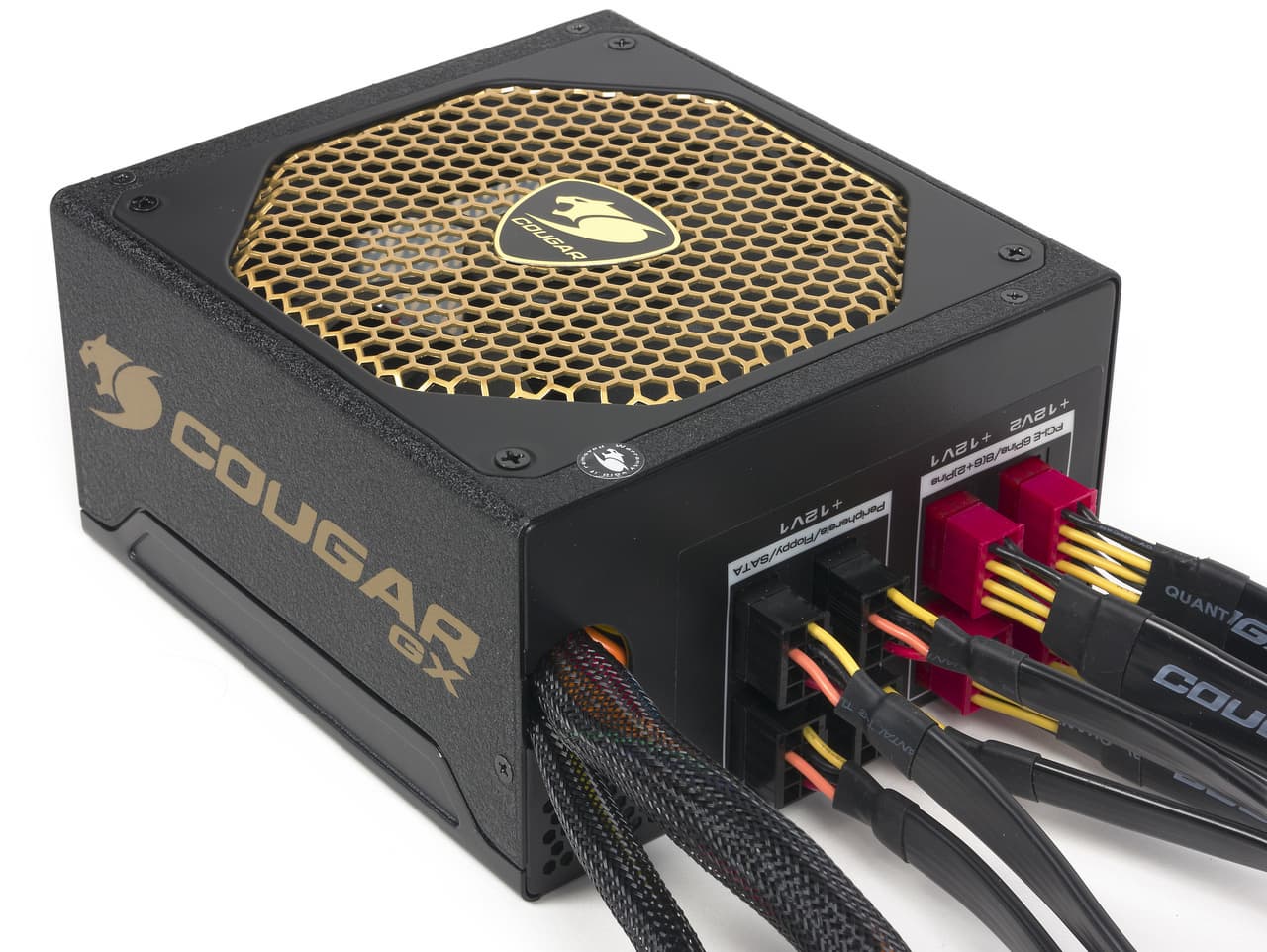

Внешний вид блока питания Cougar GX 1050
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Продукт, который мы пристально рассмотрим сегодня, является старшим представителем топовой серии блоков питания компании Cougar.

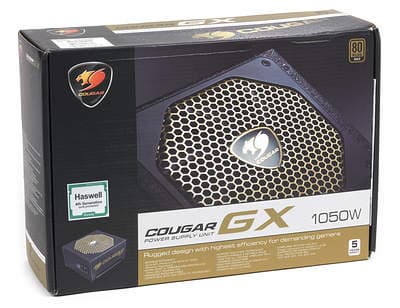

Упаковка блока питания Cougar GX 1050

Дизайн корпуса БП выполнен с некой претензией на оригинальность, о чем свидетельствуют выштамповки на боковых стенках корпуса, а также срез боковин крышки сложной формы. К счастью, с цветом покрытия разработчики решили не экспериментировать, поэтому перед нами устройство удачного темно-серого цвета. Покрытие матовое и имеет небольшую фактуру.

Поставляется блок питания в упаковке, предназначенной для розничной продажи, которая представляет собой весьма габаритную коробку с матовой полиграфией и изображением БП. Ручки для переноски коробка не имеет, что, с учетом габаритов и массы, делает транспортировку свежеприобретенного устройства не слишком удобной.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 1020 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,97, что является очень хорошим показателем.

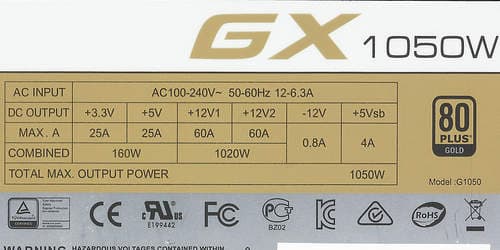

Характеристики блока питания Cougar GX 1050

Длина проводов и количество разъемов

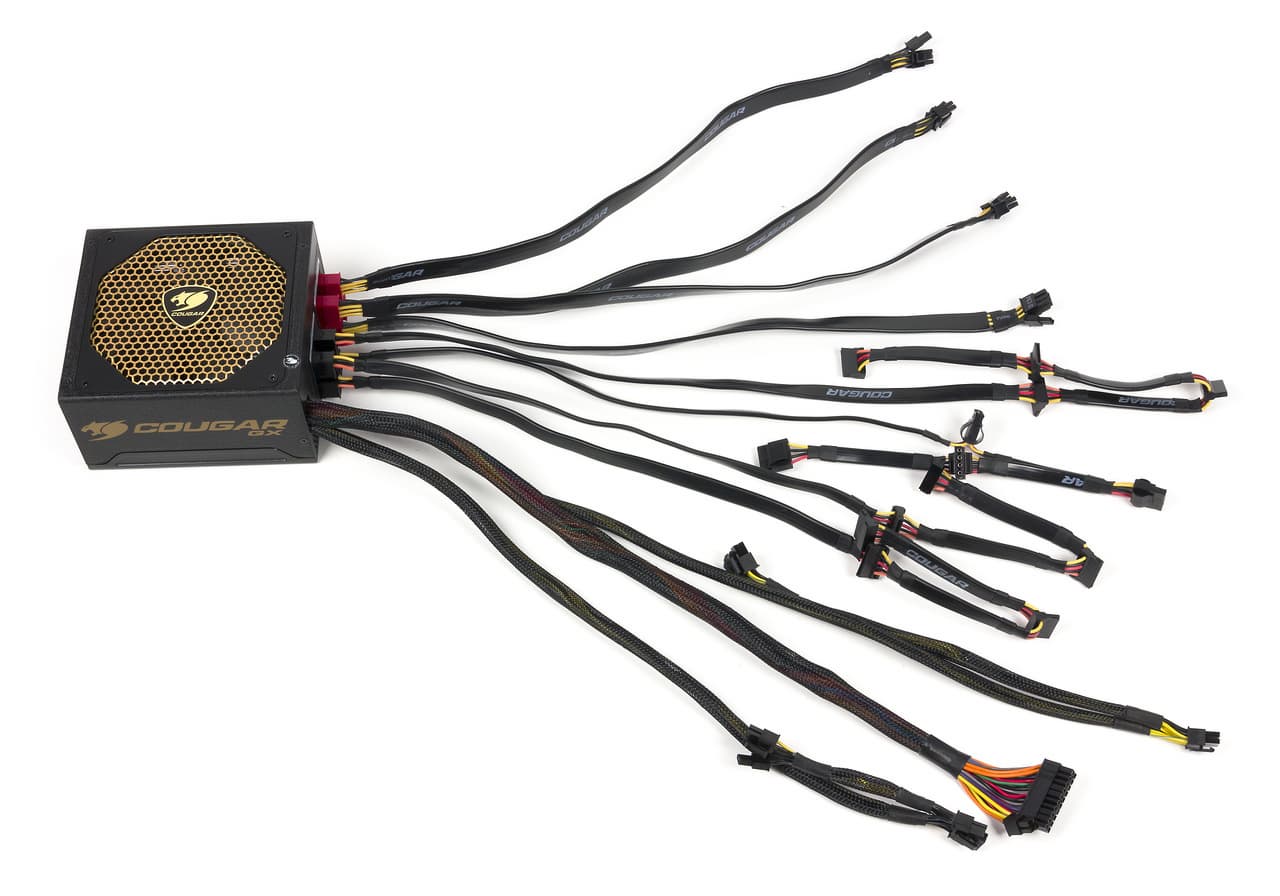

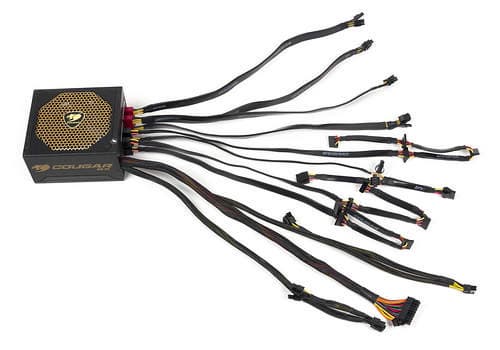

Провода и разъемы блока питания Cougar GX 1050

Фиксированные
до основного разъема АТХ — 53 см
до первого процессорного разъема 8 pin SSI — 63 см, плюс еще 28 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 53 см, плюс еще 15 см до второго такого же разъема
Модульные
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
до первого разъема SATA Power Connector — 40 см, плюс 12 см до второго и еще 12 см до третьего такого же разъема
до первого разъема SATA Power Connector — 40 см, плюс 12 см до второго и еще 12 см до третьего такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2один разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector6разборные
4 pin Peripheral Connector4эргономичные
15 pin Serial ATA Connector10на 3 жгутах
4 pin Floppy Drive Connector

Длина проводов до разъемов у данной модели вполне достаточна для установки в почти любой серийный корпус, в том числе и типоразмера Full tower с нижним расположением БП: до крайнего коннектора питания процессора длина проводов составила около 91 см, что является своеобразным рекордом среди моделей, которые мы тестировали.

Количество разъемов вполне достаточно для почти любой разумной конфигурации: разъемов SATA Power — 10 штук на трех шнурах питания, разъемов для питания видеокарт — 6 штук, из них 4 на индивидуальных шнурах питания.

Система охлаждения

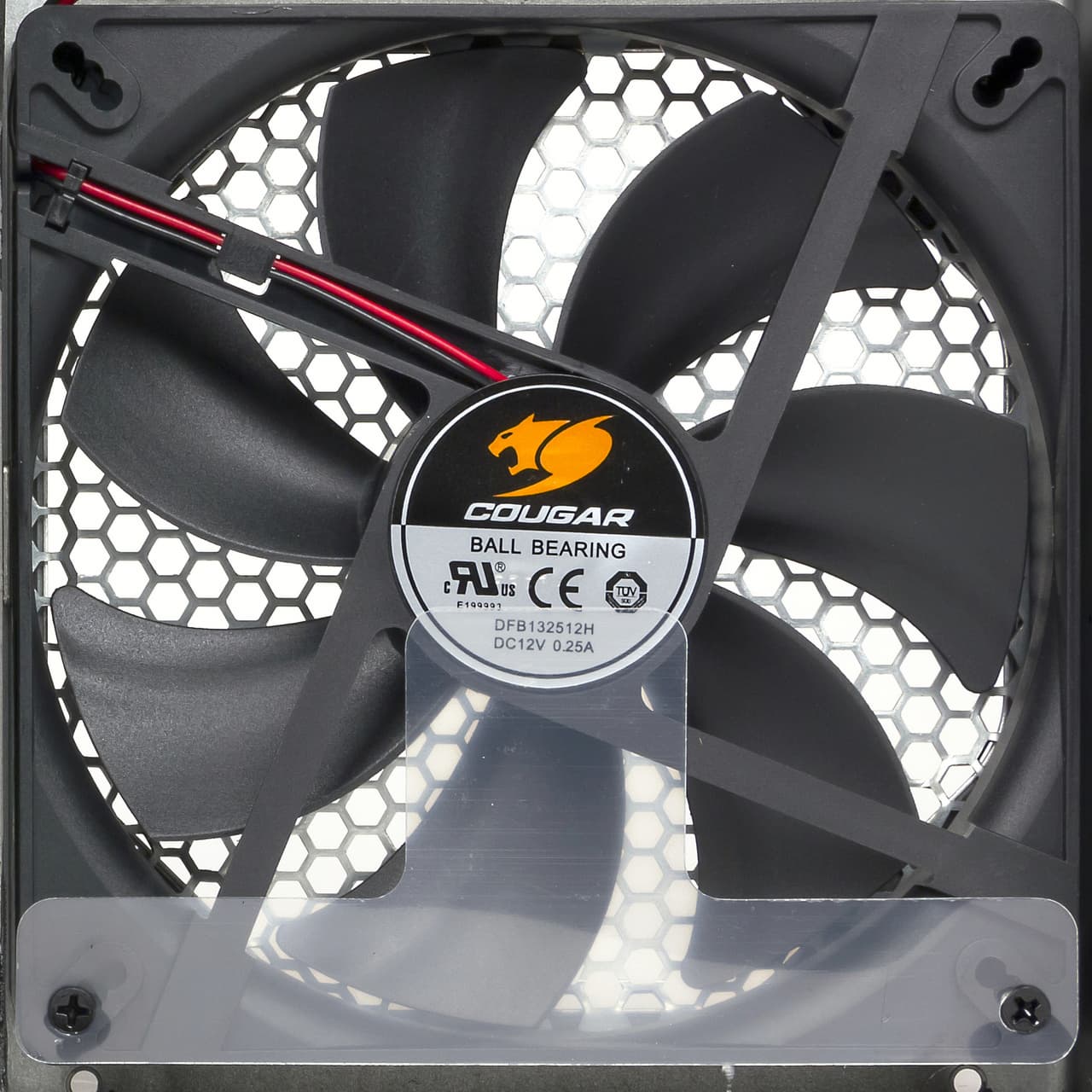

Вентилятор блока питания Cougar GX 1050

В блоке питания установлен вентилятор DFB132512H типоразмера 135 мм производства компании Young Lin Tech. Вентилятор основан на подшипнике качения и имеет максимальную скорость вращения 1850 оборотов в минуту.

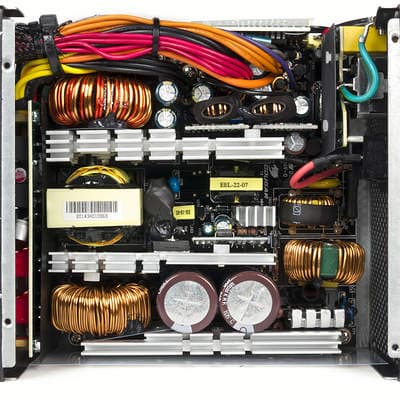

Вид платы блока питания Cougar GX 1050

В конструкции используется топология с размещением полупроводниковых элементов на трех радиаторах, которые имеют средние габариты и толщину основания порядка 4 мм. Преобразователи каналов +3.3VDC и +5VDC размещены на дочерней плате и дополнительных теплоотводов не имеют, что, впрочем, вполне типично для блоков питания с активным охлаждением.

В блоке питания установлены высоковольтные конденсаторы производства Nippon Chemi-Con, низковольтные — преимущественно Teapo, а также некоторое количество полимерных конденсаторов. Набор производителей конденсаторов вполне типичен для современных среднебюджетных БП ведущих производителей.

Тестирование блока питания

Работа на максимальной мощности Cougar GX 1050

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

На максимальной мощности блок питания демонстрирует устойчивую работу, но не слишком хорошо переносит нагрузку по каналам +3.3VDC и 5VDC, хотя в случае современных систем нагрузка на эти каналы минимальна, разве что массив жестких дисков может создать сколько-нибудь заметное потребление по каналу +5VDC.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

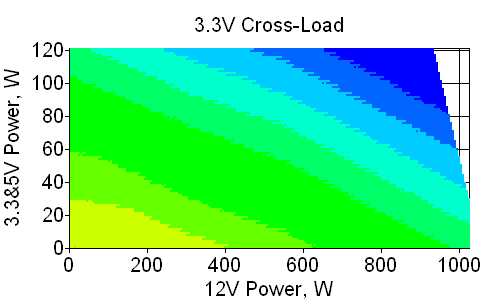

Отклонения по линии +3,3 VDC

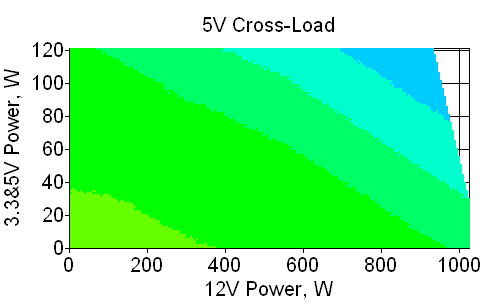

Отклонения по линии +5 VDC

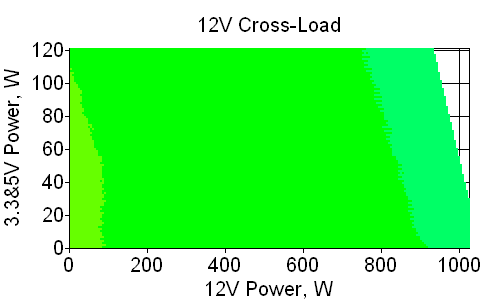

Отклонения по линии +12 VDC

При типичном распределении нагрузки по каналам, характерном для современных систем, никаких проблем нет — отклонения в пределах трех процентов от номинала. А вот в случае систем с нетипичным распределением нагрузки данная модель не является лучшим выбором.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

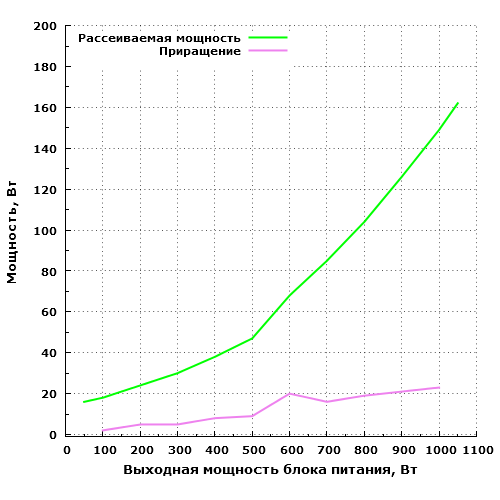

Рассеиваемая мощность Cougar GX 1050

Экономичность Cougar GX 1050 также находится на хорошем уровне: 100 Вт блок питания рассеивает при выходной мощности 800 Вт, а 60 Вт рассеивается на мощности порядка 550 Вт, что весьма достойно. На максимальной мощности блок питания рассеивает 162 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0480,6
STB0,0980,9
Zload0,13515,4

При работе без нагрузки результаты не самые впечатляющие, что вполне типично для блоков питания подобной мощности.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

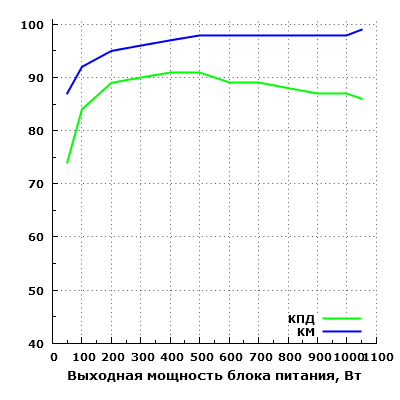

Эффективность Cougar GX 1050

Эффективность БП находится на хорошем уровне. Согласно нашим измерениям, КПД Cougar GX 1050 достигает значения свыше 89% в диапазоне мощности от 200 до 700 ватт, максимальное зарегистрированное значение составило около 91,3% на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 75%.

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

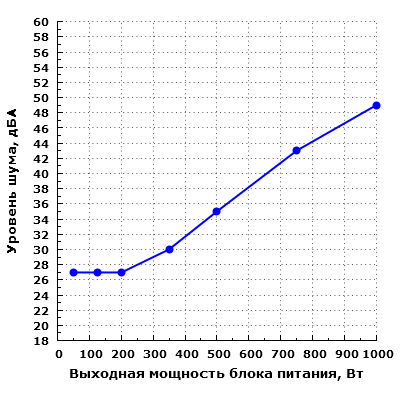

Уровень шума Cougar GX 1050

Шум блока питания находится на сравнительно низком уровне (ниже среднетипичного) при работе в диапазоне мощности 50—200 Вт. Такой уровень шума будет малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. Уровень шума Cougar GX 1050 не является очень низким даже при минимальной нагрузке, но в типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как тихие.

В диапазоне мощности 350—500 Вт шум заметно повышается, и его уровень приближается к среднетипичному для жилого помещения в дневное время суток.

На мощности 750 Вт шум уже превышает эргономичный уровень в 40 дБА — его можно охарактеризовать как очень высокий. При росте мощности нагрузки шум продолжает увеличиваться, а при достижении значения выходной мощности в 1000 Вт уровень шума Cougar GX 1050 уже приближается к отметке 50 дБА. С другой стороны, нагрузка, потребляющая такую мощность, шуметь будет сравнимо, если не сильнее.

Для любителей тишины модель с подобными характеристиками не подойдет, в то же время потребляемая мощность компьютеров подавляющего большинства пользователей не превышает 350 Вт, а при такой мощности Cougar GX 1050 не будет сильно выделяться на фоне компонентов компьютера со стоковыми системами охлаждения. Другой вопрос, что приобретать подобный БП для работы на нагрузку 350 Вт, мягко говоря, неоптимально.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вент. остановлен2
STB4

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Блоки питания особо высокой мощности — это специализированные нишевые решения для систем, собранных из топовых компонентов с несколькими видеокартами. Cougar GX 1050 вполне соответствует данному описанию: он способен долговременно питать очень мощную систему с умеренным потреблением по каналам +3.3VDC и +5VDC. Правда, при нагрузке свыше 500 Вт шум этого блока питания становится весьма сильным, да и при невысокой нагрузке его сложно назвать очень низким. Выделим также очень длинный провод до разъема питания процессора: 91 см — пожалуй, это даже тянет на рекорд.

Итоги

Несмотря на топовое позиционирование, Cougar GX 1050 представляет собой, с точки зрения набора потребительских качеств, вполне достойный среднеуровневый продукт с конкурентоспособной ценой, но и с определенными типовыми недостатками, присущими большинству блоков питания очень высокой мощности, особенно в плане акустической эргономики.
