Блок питания Corsair TX750


Продукция компании Corsair широко известна среди компьютерных энтузиастов, в первую очередь, высокопроизводительными модулями памяти. Блоки питания производства этой фирмы несколько менее известны. Дабы восполнить этот пробел, мы рассмотрим несколько блоков питания разных серий. В одной из предыдущих статей мы познакомились с моделью HX620, которая оставила у нас весьма приятное впечатление. Сегодня у нас на тестировании Corsair TX750. Фирма позиционирует БП серии TX, как "выбор тех, кто ищет оптимальное соотношение цены и производительности".


Изделие поставляется в упаковке, предназначенной для розничной продажи (retail), представляющей собой картонную коробку с матовой полиграфией.


Полиграфия на коробке выполнена качественно, само изделие надежно защищено от внешних воздействий полиуретановыми вставками,  уложено в целлофановый пакет и тряпичный мешочек с логотипом Corsair.

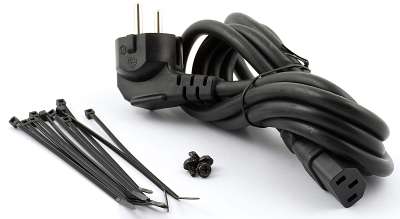

Комплект поставки:

  • Шнур питания Euro
  • Тряпичный мешочек для хранения блока питания
  • 4 винта для монтажа в корпус
  • 10 нейлоновых стяжек для фиксации кабелей
  • Инструкция по эксплуатации на 8 языках, включая русский
  • Наклейка на корпус Corsair

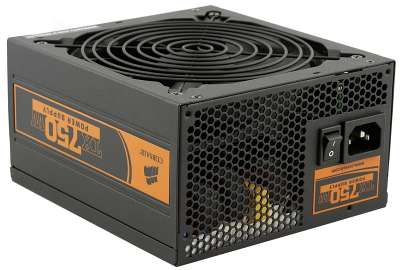

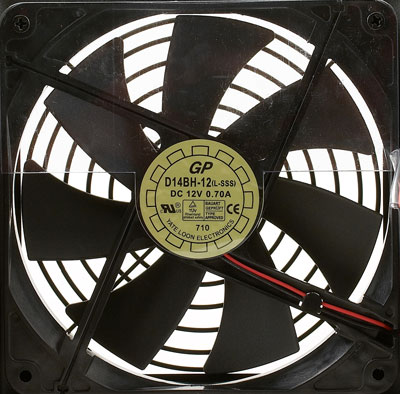

Блок питания выполнен в металлическом, окрашенном в матовый черный цвет корпусе. Вентилятор охлаждения, типоразмера 135 мм находится на боковой панели. Задняя стенка блока питания перфорированы для выхода воздуха.

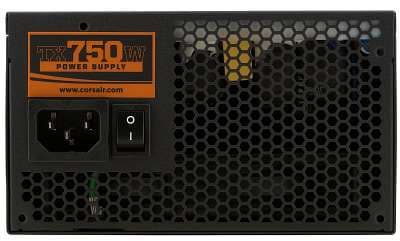

На задней панели блока питания находятся: разъем и выключатель сетевого питания.

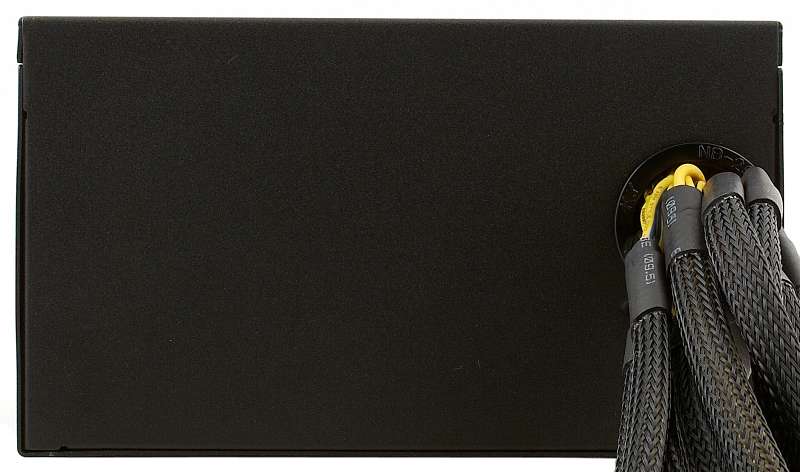

На внутренней стенке БП находится отверстие для вывода проводов, оснащенное пластиковой втулкой. Качество исполнения изделия аккуратное, качество окраски высокое.

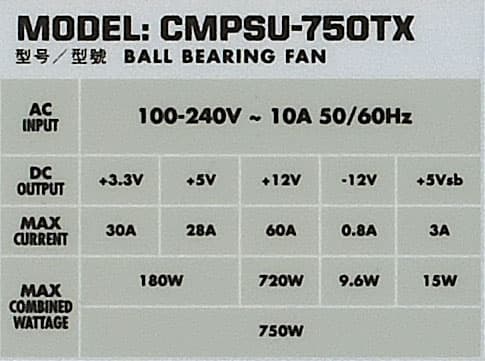

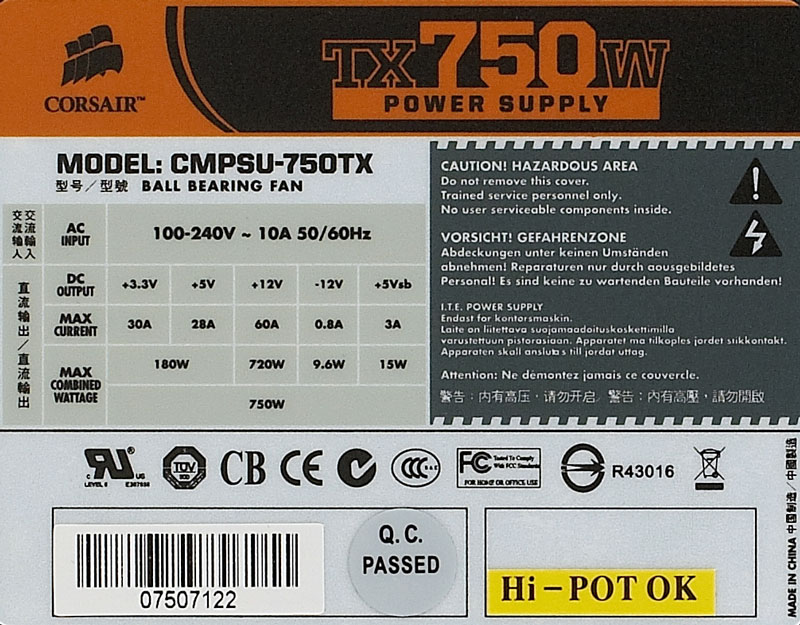

Производитель заявляет следующие характеристики изделия:


С точки зрения заявленных характеристик, маркировку блока питания можно признать адекватной.

Наименование
блока питания
Максимальный ток, А Максимальная мощность, Вт
3,3V 5V 12V1 12V2 12V3 12V4 3,3&5V 12V Общая
ATX12V ver. 2.3 180W 13 14 10 80 120 175
ATX12V ver. 2.3 220W 13 14 14 80 168 215
ATX12V ver. 2.3 270W 19 15 17 97 204 265
ATX12V ver. 2.3 300W 21 15 11 8 103 216 295
ATX12V ver. 2.3 350W 21 15 11 14 103 264 345
ATX12V ver. 2.3 400W 24 15 17 14 120 300 395
ATX12V ver. 2.3 450W 24 15 17 16 120 360 445
Corsair TX750 30 28 60 - - 180 720 750

Длина проводов для подключения комплектующих внутри системного блока, у данного БП следующая:

  • до основного разъема АТХ — 61 см;
  • до универсального процессорного разъема 4+4 pin 12 В — 61 см;
  • до разъема PCI-E универсального 1.0/2.0 VGA Power Connector — 61 см;
  • до разъема PCI-E универсального 1.0/2.0 VGA Power Connector — 61 см;
  • до разъема PCI-E универсального 1.0/2.0 VGA Power Connector — 61 см;
  • до разъема PCI-E универсального 1.0/2.0 VGA Power Connector — 61 см;
  • до первого разъема SATA Power Connector — 41 см, плюс еще 15 см до второго такого же разъема, плюс еще 15 см до третьего такого же разъема, плюс еще 15 см до четвертого такого же разъема;
  • до первого разъема SATA Power Connector — 41 см, плюс еще 15 см до второго такого же разъема, плюс еще 15 см до третьего такого же разъема, плюс еще 15 см до четвертого такого же разъема;
  • до первого разъема Peripheral Connector (молекс) — 41 см, плюс еще 15 см до второго такого же разъема, плюс еще 15 см до третьего такого же разъема, плюс еще 15 см до четвертого такого же разъема, плюс еще 15 см до 4 pin Floppy Drive Connector;
  • до первого разъема Peripheral Connector (молекс) — 41 см, плюс еще 15 см до второго такого же разъема, плюс еще 15 см до третьего такого же разъема, плюс еще 15 см до четвертого такого же разъема, плюс еще 15 см до 4 pin Floppy Drive Connector;

Наименование разъема Количество коннекторов
(доступно через переходники)
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector 1 (SSI PC)
8 pin SSI Processor Connector 1 разборный
8 pin PCI-E 2.0 VGA Power Connector 4 разборные
4 pin Peripheral Connector 8
15 pin Serial ATA Connector 8
4 pin Floppy Drive Connector 2

Все не отключаемые кабели заделаны в нейлоновую оплетку черного цвета, а Peripheral Connector (молекс) выполнены саморазжимными (эргономичными).

Количества разъемов и длина проводов предполагает любое возможное использование блока питания. В случае использования БП в качестве игровой 3D станции, возможно использование как двух двухпроцессорных, так и четырех однопроцессорных игровых графических плат, любой мощности.





Тестирование

Мы протестировали блок питания на соответствие заявленным характеристикам, используя нагрузочный стенд PSU-test 950W и цифровой TrueRMS ваттметр Metrix PX-110.

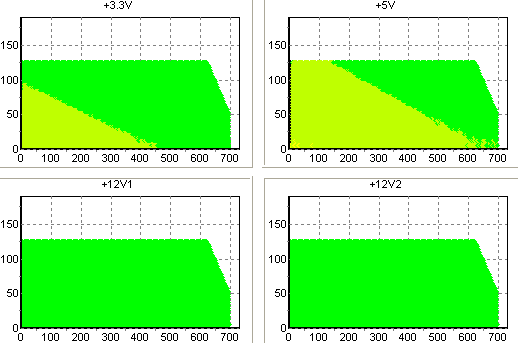

Основным тестом является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V, с одной стороны (по оси ординат), и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения:

  • насыщенный зеленый — 1% (отлично);
  • светло-зеленый — 2% (очень хорошо);
  • желтый — 3% (хорошо);
  • оранжевый — 4% (удовлетворительно);
  • красный — 5% (плохо, но в пределах нормы);
  • черный — более 5% (неудовлетворительно).

По результатам тестирования, мы наблюдаем очень хорошую работу блока питания. Отклонения значений напряжений по всему диапазону мощности не превышают двух процентов.

Основной характеристикой, показывающей энергоэффективность блока питания, является коэффициент полезного действия (КПД). Значение КПД показывает, сколько процентов электроэнергии потребленной из электросети будет подано на выход блока питания после преобразования. Мы считаем КПД более 85% отличным показателем, от 80 до 85% — хорошим, от 75 до 80% удовлетворительным, а ниже 75% — низким.

Производитель заявляет о КПД блока питания свыше 80%. Мы провели тестирование, в ходе которого определили КПД и коэффициент мощности (КМ) для диапазона нагрузок от 50 до 750 Вт.


По результатам тестирования, зафиксирован КПД свыше 80% в диапазоне нагрузок от 250 Вт до 750 Вт. Максимальный КПД 83% блок питания имеет на нагрузке в 450 Вт. В диапазоне нагрузок от 150 Вт до номинала, КПД не падал ниже 75%, а коэффициент мощности был выше 96%. Мы считаем эти показатели хорошими.

После часа работы на номинальной мощности, температура корпуса БП в самой горячей части была 37°C, а температура выдуваемого воздуха достигла 50°C. При этом температура окружающего воздуха была 27°C. Эти показатели говорят о нецелесообразности применения 135 мм вентиляторов в блоках питания. Для обеспечения обдувания всех компонентов, часть вентилятора закрыта пластиковой накладкой. Несколько более низкий КПД, тоже внес свою лепту в высокую температуру выдуваемого воздуха.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 22 дБА. Во время измерения все электроприборы в комнате отключаются.


Уровень шума находится на среднем уровне при работе на мощности до 350 Вт включительно.

При повышении мощности нагрузки вентилятор увеличивает свои обороты, что приводит к заметному повышению уровня шума. На мощности 430 Вт уровень шума от блока питания уже нельзя признать эргономичным, он очень сильный.

Выводы

Блок питания Corsair TX750 имеет хорошие электрические характеристики, высокую нагрузочную способность по шине +12VDC, средний КПД, а также достаточно высокий уровень шума. Из данных особенностей вытекает ниша целевого использования данного блока питания — это прежде всего системы высокой мощности, такие как игровые или рабочие станции на топовых процессорах, где уровень шума не является критически важным параметром, но требуется высокая нагрузочная способность.

Достоинства

  • Большое количество разъемов
  • Высокая стабильность напряжений во всем диапазоне нагрузок
  • Полноценный Retail комплект поставки

Недостатки

  • Система охлаждения не очень эффективна

 Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Блок питания Corsair TX750 предоставлен представительством компании Corsair в России
