Блок питания Corsair RM850i

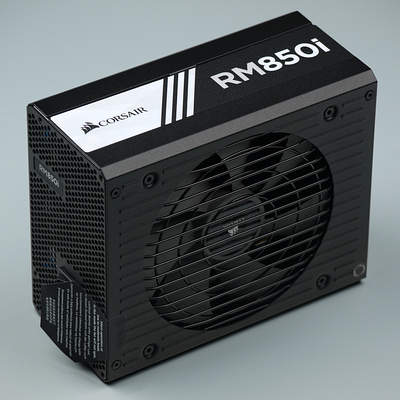

Внешний вид блока питания Corsair RM850i
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Компания Corsair продолжает пополнять ассортимент блоков питания, поддерживающих технологию Corsair Link. В новой серии RMi, которая, судя по названию, является расширением или заменой серии RM, все модели поддерживают вышеуказанную технологию, которая заключается в наличии аппаратных средств мониторинга и управления некоторыми параметрами блока питания, а также программной составляющей, которая устанавливается на компьютере пользователя. Для всех моделей данной серии также характерно наличие сертификата 80Plus Gold, вентилятора на гидродинамическом подшипнике и использование конденсаторов исключительно японских компаний. Таким образом, улучшение используемых компонентов по сравнению с серией RM налицо.

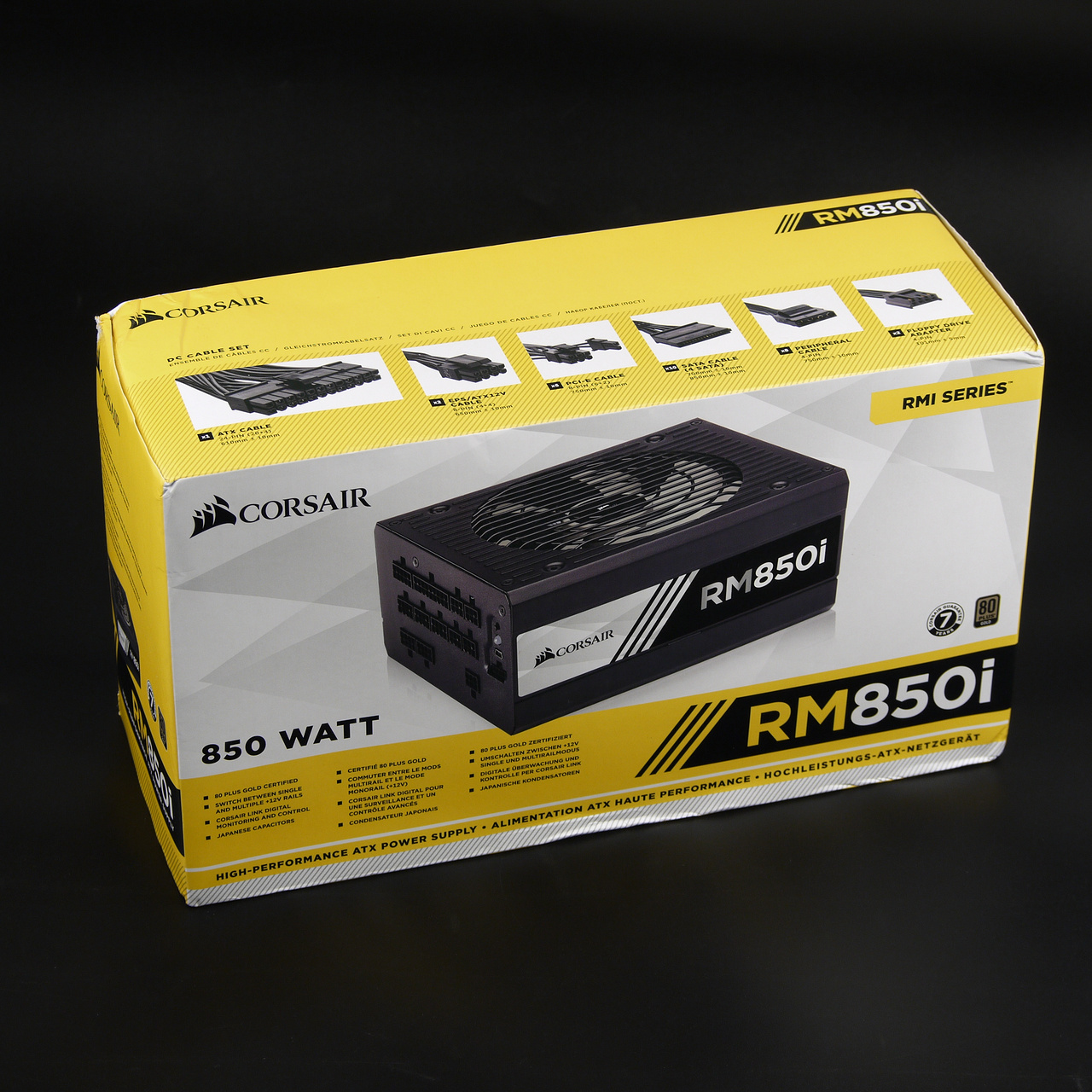

Упаковка блока питания Corsair RM850i

Поставляется блок питания в весьма габаритной упаковке без ручки для переноски — неокрашенной картонной коробке, поверх которой надета суперобложка из плотной бумаги. Упаковка выглядит вполне аккуратно, но без особых изысков.

Корпус блока питания — черного цвета, со скошенными верхними ребрами, решеткой с продольными прутьями и выштамповкой на крышке, что вполне типично для старших серий производства Corsair. Блок питания довольно габаритный: длина корпуса 180 мм, также дополнительно понадобится не менее 15 мм для подвода проводов к источнику питания, поэтому при монтаже стоит рассчитывать на установочный размер порядка 200 мм. Для малогабаритных корпусов подобные модели не подходят.

Характеристики

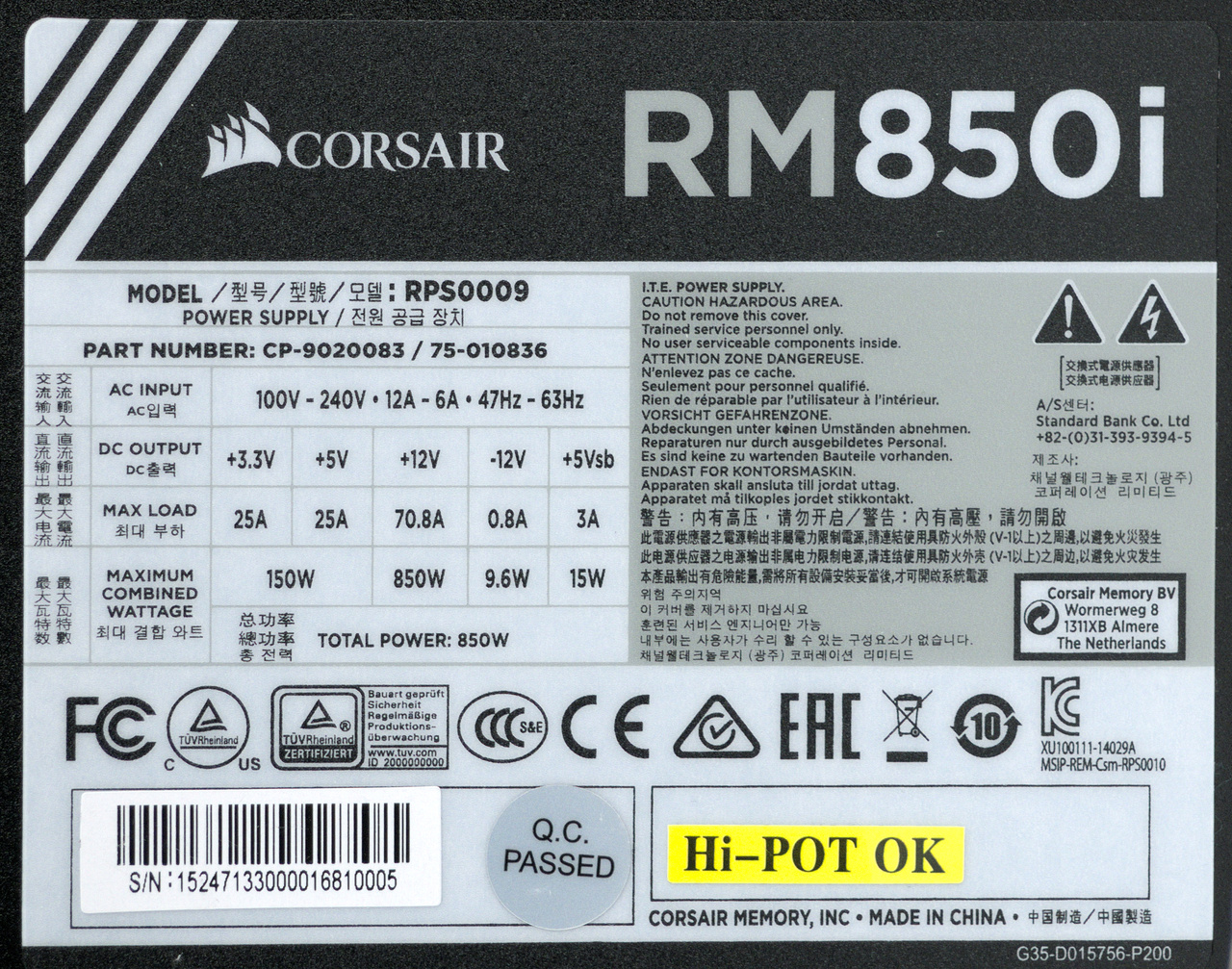

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 850 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 1,0 — это максимальный и, разумеется, отличный показатель.

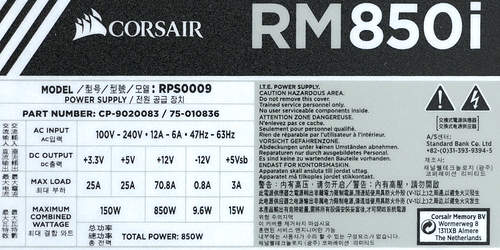

Характеристики блока питания Corsair RM850i

Длина проводов и количество разъемов

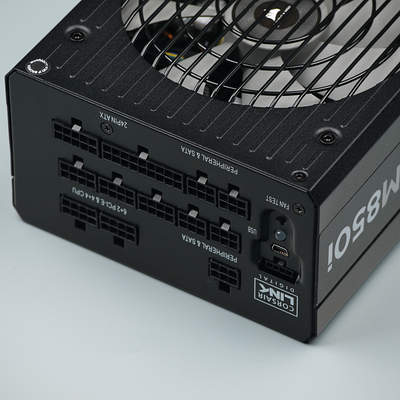

Провода и разъемы блока питания Corsair RM850i
Модульные
до основного разъема АТХ — 60 см
до процессорного разъема 8 pin SSI — 65 см
до процессорного разъема 8 pin SSI — 65 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector6на 3 шнурах
4 pin Peripheral Connector8эргономичные, на 2 шнурах
15 pin Serial ATA Connector12на 3 шнурах
4 pin Floppy Drive Connector2переходник с периферийного разъема

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до каждого из двух восьмиконтактных разъемов питания процессора — около 65 см. Таким образом, с большинством современных корпусов проблем быть не должно.

Количество разъемов для подключения компонентов внутри системного блока позволяет обеспечить питанием почти любую систему: 4 видеокарты и 12 накопителей можно подключить сразу при помощи стандартного комплекта поставки. Единственное, что для подключения SATA-накопителей предусмотрены только три шнура с четырьмя разъемами на каждом, в то время как было бы полезно укомплектовать блок питания длинным шнуром с 1-2 разъемами SATA Power для подключения оптических приводов. А вот количество разъемов Peripheral Connector тут несколько избыточное.

Система охлаждения

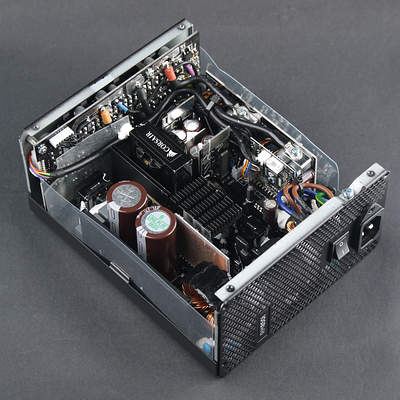

Вид платы блока питания Corsair RM850i

Элементы корректора коэффициента мощности и основного инвертора размещены на вполне стандартных радиаторах, представляющих собой пластины. Первый — без оребрения вообще, второй — с достаточно развитым оребрением; толщина основания радиаторов составляет около 6 мм. Элементы синхронного выпрямителя располагаются на дочерних платах, установленных вертикально, и оснащены небольшими теплорассеивателями в виде пластин толщиной около 1 мм. Импульсные источники питания на основе преобразователей постоянного тока напряжений +3.3VDC и +5VDC располагаются на еще одной дочерней плате и дополнительного теплоотвода не имеют, что вполне типично для БП с активным охлаждением. Очевидно, что разработчики постарались спроектировать устройство из расчета на конвекционное охлаждение как радиаторов, так и элементов, их лишенных.

В блоке питания установлены конденсаторы преимущественно марки Nippon Chemi-Con, а также большое количество полимерных конденсаторов.

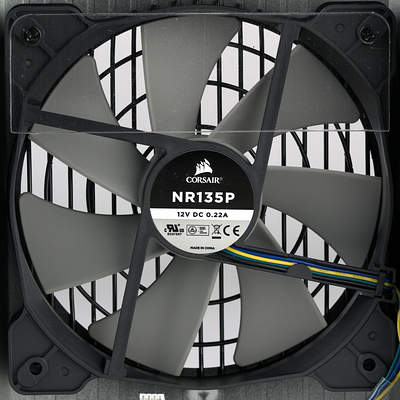

Вентилятор блока питания Corsair RM850i

В блоке питания установлен вентилятор Corsair NR135P типоразмера 140 мм (120 мм между центрами крепежных отверстий), основанный, по заявлению производителя, на гидродинамическом подшипнике. Вентилятор имеет 4-проводное подключение и встроенный ШИМ-контроллер, что позволяет обеспечить очень широкий диапазон скорости вращения.

Тестирование блока питания

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Работа на максимальной мощности Corsair RM850i в начале испытанийРабота на максимальной мощности Corsair RM850i в конце испытаний

Так как Corsair RM850i имеет гибридную систему охлаждения, что очевидно повышает термонагруженность всех компонентов при работе в пассивном режиме, было проведено небольшое исследование термостабильности выходных параметров БП. Для этого мы измерили параметры блока питания в самом начале пакета тестовых испытаний, а также после его завершения — при долговременной работе на максимальной мощности. Результаты измерений фиксируют лишь минимальное ухудшение параметров после проведения тестирования, значительная часть которого пришлась на безвентиляторный режим работы. Так что о сколько-нибудь серьезной деградации параметров говорить не приходится.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала
Отклонения по линии +3,3 VDC

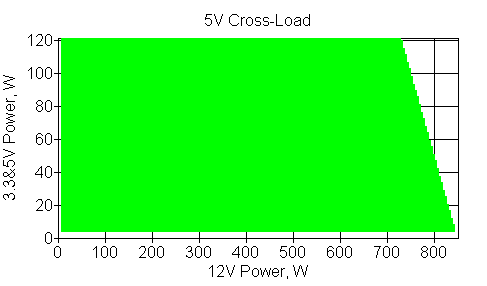

Отклонения по линии +5 VDC
Отклонения по линии +12 VDC

Электрические характеристики у блока питания отличные: во всем протестированном диапазоне мощности отклонения не превышают одного процента.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

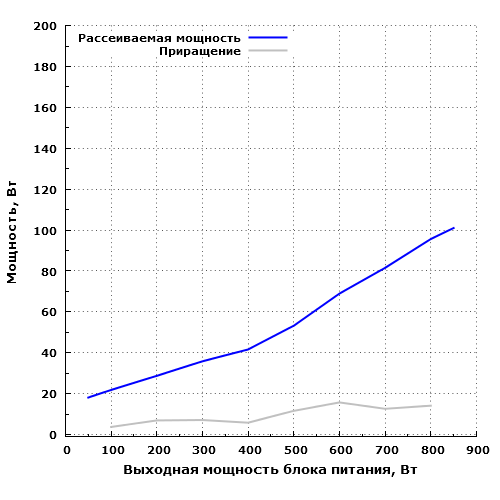

Рассеиваемая мощность Corsair RM850i

Экономичность модели находится на вполне адекватном уровне: на максимальной мощности БП рассеивает около 101 Вт, 60 Вт он рассеивает на мощности порядка 540 Вт. Показатели далеко не самые выдающие, но и не самые худшие для БП с сертификатом подобного уровня.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0010
STB0,140,5
Zload0,1698,9

Что касается работы в малонагруженных и ненагруженных режимах, то тут все также весьма достойно: в неактивных режимах сам по себе БП потребляет 0,5 Вт и менее, а в активном режиме — около 9 Вт. Потребление в режиме холостого хода не является рекордно низким, но в сравнении с решениями схожей мощности Corsair RM850i вполне конкурентоспособен.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

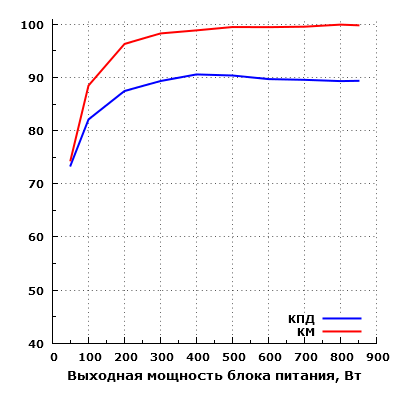

Эффективность Corsair RM850i

Эффективность БП находится на вполне достойном уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 89% в диапазоне мощности от 300 до 850 ватт, максимальное зарегистрированное значение составило около 90,6% на мощности 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 73,4%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А28,6

С точки зрения абсолютных значений, пусковой ток совсем не маленький, поэтому использования с дешевыми маломощными ИБП в данном случае лучше избегать, предпочтя им решения от 1000 В·А с двумя батареями на борту. Если же сравнивать с блоками питания аналогичной мощности, то показатели пускового тока у данного источника питания находятся на среднем уровне и далеки от максимальных значений, зарегистрированных нами, что также можно оценить положительно.

По просьбам читатетелей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Втне менее 250

При использовании двух разъемов на одном шнуре отдаваемая мощность составила 480 Вт. Таким образом, источник питания сможет работать почти с любой современной видеокартой.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

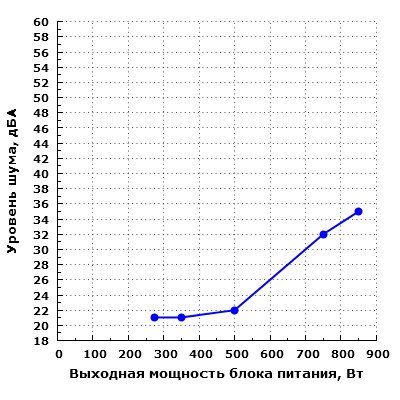

Уровень шума Corsair RM850i

Corsair RM850i имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора производится в зависимости и от температуры, и от мощности — при нагрузке 500 Вт вентилятор стартует с минимальной задержкой даже при включении БП из холодного состояния. Подобный алгоритм работы является однозначным достоинством данной модели, так как при работе на высокой мощности не требуется прогрева компонентов для включения активного охлаждения, что минимизирует количество циклов старт/стоп, а также обеспечивает более щадящий тепловой режим эксплуатации компонентов блока питания.

Шум блока питания находится на экстремально низком уровне вплоть до мощности нагрузки 500 Вт включительно. Включившийся вентилятор в данных режимах не ухудшит общую акустическую эргономику компьютера даже ночью.

При работе на мощности 750 Вт и более уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и больше, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

Существенным достоинством данной модели является отсутствие скачкообразного роста уровня шума при запуске вентилятора. Также стоит отметить, что мы не обнаружили номиналов мощности, на которых происходят очень частые циклы старт/стоп вентилятора, а это одна из врожденных проблем блоков питания с режимом полной остановки вентилятора.

Таким образом, при мощности нагрузки 500 Вт и менее блок питания работает очень тихо даже при запуске вентилятора, а шум на более высоких номиналах мощности можно охарактеризовать как умеренный.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники полностью отсутствует.

Акустический шум электроники
при работе на статичной мощности
с расстояния 0,04 метра

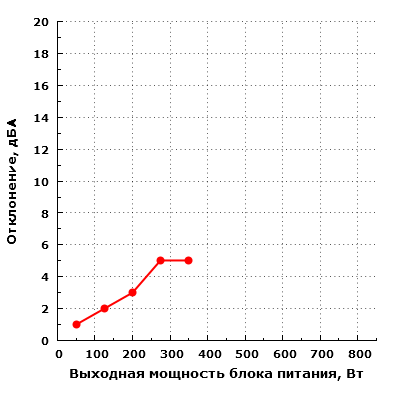

Уровень шума электроники (отклонение) Corsair RM850i

В ходе измерения шума электроники обнаружилась интересная особенность данной модели, которая заключается в наличии защиты по сигналу датчика тахометра при включении вентилятора, то есть блок питания отключается, если вентилятор был запущен, но не может вращаться. Именно поэтому шум электроники был измерен в диапазоне до 350 Вт включительно. Шум электроники можно считать низким во всем измеренном диапазоне.

Тепловой режим

Для гибридного режима (менее 500 Вт) приведены установившиеся значения температуры, полученные после перехода блока питания из режима работы на максимальной мощности.

Стоит обратить внимание, что если измерять значения температуры после запуска БП из холодного состояния за тот же период времени, то значения будут заметно выше. Так, например, при работе на мощности 200 Вт температура устанавливается на уровне около 62 градусов с небольшой тенденцией к росту. Таким образом, при долгой работе на постоянной мощности, даже не слишком высокой, существует большая вероятность рано или поздно столкнуться с запуском вентилятора — особенно это вероятно летом и в отопительный сезон.

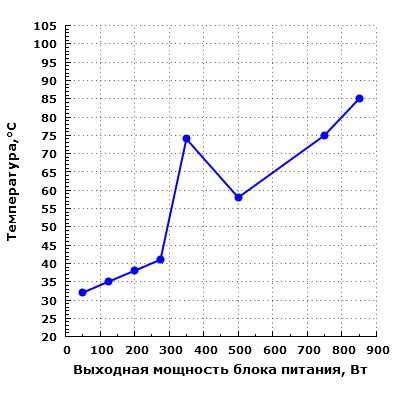

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут
Тепловой режим Corsair RM850i

В блоке питания RM850i вентилятор включается как при достижении пороговой температуры на термодатчике (температура конденсаторов составляла около 75 °C), так и при достижении выходной мощности около 500 Вт. Отключение вентилятора происходит только при достижении пороговой температуры на термодатчике (температура конденсаторов составляла около 45 °C). Температурный диапазон сравнительно широкий, что говорит о попытке избавиться от частых циклов включения-выключения вентилятора, и этого, в принципе, почти удалось добиться. Сравнительно регулярные циклы запуска-остановки наблюдались только на мощности 350 Вт при длительности одного цикла порядка часа, что вполне адекватно. С другой стороны, запуск вентилятора по мощности можно было настроить на более низкое значение, сделав режим работы конденсаторов еще более благоприятным.

В диапазоне мощности свыше 750 Вт температурный режим работы конденсаторов можно считать неудовлетворительным, так как он превышает расчетное значение в 75 градусов. В диапазоне от 200 до 750 Вт термонагруженность конденсаторов находится на удовлетворительно уровне, а в диапазоне до 200 Вт термонагруженность условно можно считать низкой.

Также стоит учитывать, что в случае работы с остановленным вентилятором температура компонентов внутри БП сильно зависит от окружающей температуры воздуха, поэтому если она установится на уровне 40-45 °C, то это просто приведет к более раннему включению вентилятора.

Мы провели измерение времени выключения вентилятора для номиналов до 350 Вт включительно после перехода из режима с максимальной нагрузкой. Как мы уже отмечали ранее, при достижении выходной мощности значения в 500 Вт вентилятор блока питания переходит в режим постоянного вращения с изменяемой скоростью, так что в этих режимах температура конденсаторов измерялась по стандартной методике в течение 20 минут.

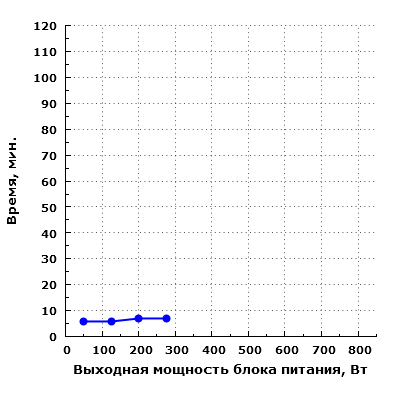

Время остановки вентилятора
при работе на статичной мощности
в течение 120 минут
Время выключения вентилятора Corsair RM850i

Как можно судить по результатам измерений, блок питания способен долговременно функционировать в безвентиляторном режиме при нагрузке менее 275 Вт при условии температуры окружающего воздуха ниже 30 °C.

Функционирование при повышенной температуре

Работа на максимальной мощности Corsair  RM850i

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего производится измерение температуры конденсаторов и уровня шума блока питания.

Блок питания продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха. Уровень шума в подобных условиях не изменился на максимальной мощности (35 дБА), а на мощности 125 Вт составил 20 дБА (вентилятор вращался).

Что касается температуры конденсаторов, то она составила 95 градусов (рост на 10 градусов) при работе на максимальной мощности и 52 градуса (рост на 17 градусов) при работе на мощности 125 Вт. Таким образом, на мощности 125 Вт термонагруженность конденсаторов находится на сравнительно невысоком уровне. На максимальной мощности термонагруженность конденсаторов увеличилась еще сильнее, что в совокупности с не изменившимся уровнем шума говорит об отсутствии запаса производительности у штатной системы охлаждения блока питания. Возможно, стоило поставить вентилятор с более высокой производительностью.

Оценка потребительских качеств

Потребительские качества Corsair RM850i находятся на очень хорошем уровне, поскольку по всем основным параметрам его оценки весьма достойные. Так, на очень высоком уровне находится акустическая эргономика данной модели, что является большим достоинством само по себе, а с учетом того, что речь идет о блоке питания довольно высокой мощности, такое достижение сложно переоценить. Экономичность этой модели также вполне приличная, особенно если сравнивать с решениями аналогичной мощности. К электрическим характеристикам тоже нет никаких претензий. Набор разъемов и длина проводов, возможно, кого-то и не устроят, но для больших корпусов данная конфигурация подойдет почти идеально, а для компактных корпусов вряд ли потребуется блок питания подобной мощности. Да и габаритные размеры БП данной серии не слишком располагают к их установке в компактные корпуса.

Итоги

Технико-эксплуатационные характеристики Corsair RM850i находятся на хорошем уровне, чему способствуют высокая нагрузочная способность канала +12VDC, использование конденсаторов исключительно японских производителей, вентилятор на гидродинамическом подшипнике с большим ресурсом и очень достойные электрические характеристики в целом. Основной момент, который не слишком радует — это очень высокая термонагруженность низковольтных конденсаторов при работе на мощности свыше 750 Вт, а также еще большее ухудшение температурного режима при повышении температуры окружающего воздуха до 40 градусов. Для полноты картины заметим, что выбор БП с запасом 25-30 процентов позволит избежать серьезных проблем с повышенной термонагруженностью, а так как у большинства пользователей БП имеет запас по мощности 30-50 процентов, а иногда даже больше, то подобная предосторожность не представляет собой ничего нового. Впрочем, устанавливать данную модель в корпуса без принудительной вентиляции не стоит.

Проанализировав розничные цены на модели серии RMi (и RM850i в частности), можно сильно удивиться тому, что они примерно равны ценам на аналогичные модели серии HXi. Это удивляет, так как представители серии HXi несколько выше классом и имеют несколько лучшие технико-эксплуатационные характеристики. Кроме того, нетрудно подобрать более привлекательные конкурирующие модели даже из ассортимента Corsair — например, CS850M. В итоге появляются сильные сомнения в возможной популярности Corsair RM850i, особенно с учетом немалой розничной стоимости этой модели в абсолютном выражении.


Средняя цена по данным Яндекс.Маркет
T-12786345
Предложения по данным Яндекс.Маркет
L-12786345-10


Блок питания Corsair RM850i предоставлен на тестирование производителем
