Блок питания Corsair RM850

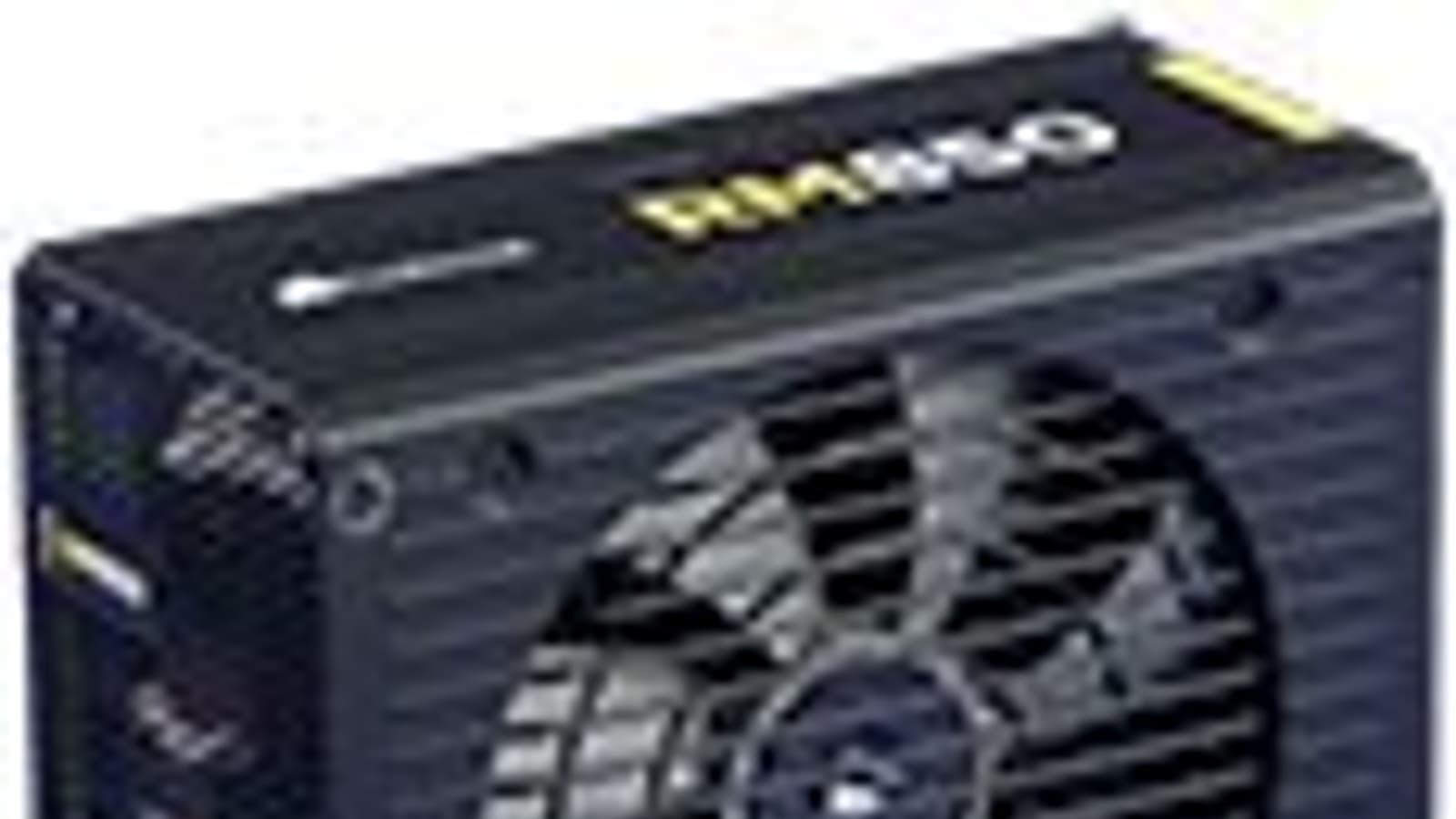

Внешний вид блока питания Corsair RM850
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Компания Corsair относительно редко выпускает новые серии блоков питания, предпочитая обновлять уже выпускающиеся линейки продуктов, причем изменяется при этом не основное маркетинговое название, а только номер модели (part number), что несколько усложняет навигацию по продуктам компании для обычного пользователя, который не разбирается в нюансах маркировки.

Однако в этом году ассортимент Corsair пополнился абсолютно новой серией блоков питания RM, которая позиционируется в качестве решения со сверхнизким уровнем шума. Серия включает шесть моделей мощностью от 450 до 1000 Вт. Мы познакомимся с моделью RM850, которая является одним из самых мощных источников питания в данной серии.

Упаковка блока питания Corsair RM850

Поставляется блок питания во вполне типичной для компании Corsair упаковке, представляющей собой коробку из толстого упаковочного гофрокартона, помещенную в декоративную одноразовую коробку с цветной полиграфией.

Корпус блока питания представляет собой вполне типичный параллелепипед, но только со скошенными продольными гранями, что сразу выделяет его из общей толпы. Дизайн блока питания выдержан в серых тонах с контрастным лейблом на боковине, что делает внешний вид устройства весьма стильным.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 850 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 1,0 — это максимально возможный и, разумеется, отличный показатель.

Характеристики блока питания Corsair RM850

Длина проводов и количество разъемов

Провода и разъемы блока питания Corsair RM850

Модульные
до основного разъема АТХ — 62 см
до процессорного разъема 8 pin SSI — 65 см
до процессорного разъема 8 pin SSI — 65 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector6разборные
4 pin Peripheral Connector8эргономичные
15 pin Serial ATA Connector10на 3 жгутах
4 pin Floppy Drive Connector1переходник с периферийного

У данного блока питания используется так называемая модульная система подключения проводов с коннекторами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Стоит отметить, что у данной модели отключить можно абсолютно все провода. Подобное техническое решение может добавить определенное удобство при сборке системы, но не будем забывать, что у модульного подключения есть как сторонники, так и ярые противники. Очевидно, что последним блок питания с полностью отключаемыми проводами не подойдет. С другой стороны, эксплуатировать БП с отключенным основным разъемом питания ATX и разъемом питания процессора обычно не требуется, поэтому в большинстве моделей эти разъемы не снимаются.

Количество разъемов и их размещение на жгутах проводов является оптимальным — в частности, разъемы SATA Power размещены на трех жгутах, что весьма удобно.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 65 см. Таким образом, с большинством современных корпусов проблем быть не должно. Но в случае использования очень габаритных корпусов типоразмера full tower и более длина проводов до коннектора питания процессора может оказаться недостаточной.

Система охлаждения

Вентилятор блока питания Corsair RM850

В блоке питания установлен вентилятор Corsair NR135L типоразмера 135 мм. Вентилятор основан на усовершенствованном подшипнике скольжения (Rifle Bearing).

Полупроводниковые элементы высоковольтной части установлены на нескольких сравнительно небольших радиаторах. Основная масса полупроводниковых элементов низковольтной части размещена на дочерней плате и дополнительных теплорассеивателей не имеет.

Вид платы блока питания Corsair RM850

В высоковольтной части установлен кондерсатор производства Nippon Chemi-Con, в низковольтной части установлены преимущественно конденсаторы производства Ltec.

Тестирование блока питания

Работа на максимальной мощности блока питания Corsair RM850: начало испытаний Работа на максимальной мощности блока питания Corsair RM850: окончание испытаний

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Так как блок питания имеет гибридную систему охлаждения, что очевидно повышает термонагруженность всех компонентов при работе в пассивном режиме, было произведено небольшое исследование термостабильности параметров блока питания. Для этого мы измерили параметры блока питания при долговременной работе на максимальной мощности в самом начале пакета тестовых испытаний, а также после его завершения. Результаты измерений фиксируют некоторое ухудшение параметров после проведения всех тестов, из которых около половины пришлось на безвентиляторный режим работы. Тем не менее, значения напряжений остаются в пределах нормы, а долговременная эксплуатация блока питания на максимальной мощности в бытовых условиях обычно не предполагается.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

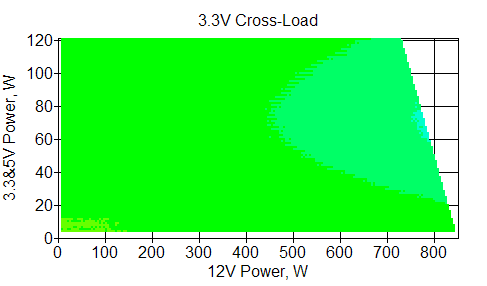

Отклонения по линии +3,3 VDC

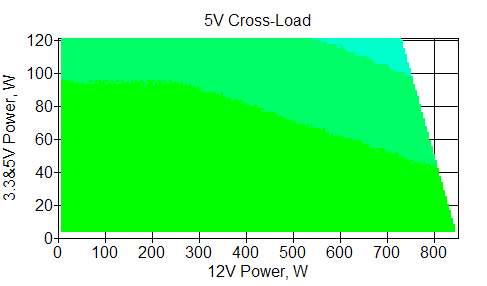

Отклонения по линии +5 VDC

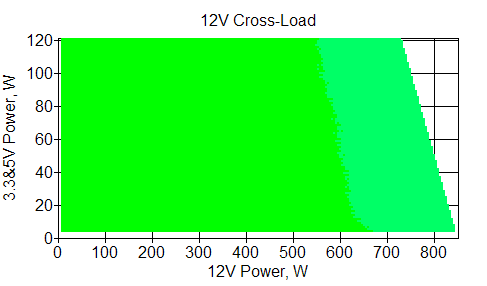

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. Более того, почти во всем диапазоне измеренным значениям напряжений удалось уложиться в два процента отклонений за исключением небольшого участка по каналу +3.3VDC, что можно считать очень хорошим показателем.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

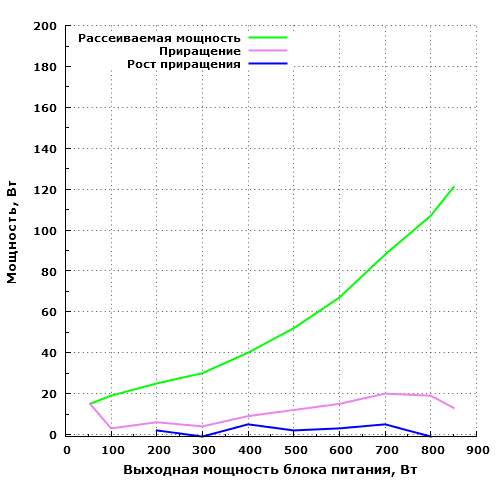

Рассеиваемая мощность Corsair RM850
Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0040
STB0,1810,3
Zload0,1965,5

На мощности 50 Вт БП рассеивает около 16 Вт, а на максимальной — уже около 121 Вт. 60 Вт он рассеивает на мощности около 550 Вт. Согласно полученным данным, с точки зрения экономичности данная модель имеет оптимальный диапазон, ограниченный сверху значением в 750 Вт. Блок питания демонстрирует довольно высокую экономичность.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

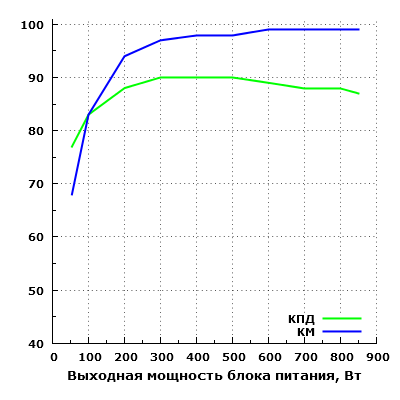

Эффективность Corsair RM850

Согласно нашим измерениям, КПД данного БП достигает значения свыше 88% в диапазоне мощности от 200 до 800 ватт, максимальное зарегистрированное значение составило около 91% на мощности 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 77%. Это хороший показатель для современных блоков питания подобной мощности и равнозначной стоимости, но каких-либо рекордов от подобных решений ждать не стоит.

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

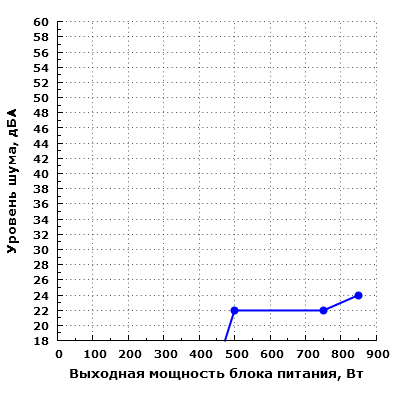

Уровень шума Corsair RM850

Шум блока питания находится на низком уровне во всем измеренном диапазоне мощности. Это значит, что уровень шума от работы БП будет незаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

Уровень шума данной модели можно считать очень низким до мощности 750 Вт включительно — разумеется, это достижимо при условии достаточной вентиляции корпуса ПК и при нормальной температуре окружающего воздуха.

Высокой оценки заслуживает акустическая эргономика при работе блока питания на максимальной мощности: уровень шума в данном режиме составил всего лишь 24 дБА с расстояния 0,35 метра, что является отличным показателем и рекордным результатом.

Выходная мощность, ВтЗапуск вентилятора из холодного сотояния, мин.Остановка вентилятора после разогрева, мин.
50не происходит2
200не происходит3
350не происходит6
500не происходитне происходит

Данная модель блока питания имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении.

Вентилятор имеет комбинированное управление в зависимости от двух параметров — мощности и температуры. Начиная с мощности нагрузки в 700 Вт, вентилятор стартует мгновенно при коммутации нагрузки, тогда как на мощности 600 Вт и менее для запуска вентилятора требуется довольно значительное время.

Мы провели исследование временны́х характеристик функционирования системы управления вентилятором, в ходе которого было произведено восемь этапов тестирования длительностью 30 минут каждый.

По результатам испытаний можно сделать вывод, что данный БП способен долговременно работать в безвентиляторном режиме при мощности нагрузки 350 Вт и менее. Тем не менее, не стоит рассчитывать на безвентиляторную работу сутками с нагрузкой 200-350 Вт, так как помимо нагрева самого БП при такой мощности будет довольно сильное тепловыделение от остальных компонентов системного блока, что обеспечит подогрев воздуха внутри системного блока.

Существенным достоинством модели является отсутствие скачкообразного повышения уровня шума при раскрутке вентилятора в момент перехода из пассивного режима охлаждения в активный, причем на любой мощности. С другой стороны можно было бы настроить принудительный запуск вентилятора на более низкой мощности — порядка 350 Вт, что снизило бы термонагруженность при работе БП на средней мощности, а акустическую эргономику фактически не ухудшило бы.

Также мы оцениваем уровень шума электроники блока питания, так как в некоторых случаях она является источником нежелательных звуков. Данный этап осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, то никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать на расстоянии около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на б́ольших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен2
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества данной модели находятся на очень хорошем уровне, а акустическую эргономику и вовсе можно признать отличной. С другой стороны, можно отметить мелкие нюансы: длина проводов не самая большая (хотя и вполне достаточная для большинства применений), использован вентилятор на подшипнике скольжения, основная масса конденсаторов произведена не японскими компаниями.

В случае эксплуатации БП в высокопроизводительных системах пассивный режим охлаждения с подобными настройками выглядит несколько избыточным, тем более что и стабильность параметров при долговременном нагреве в пассивном режиме несколько ухудшается. В типовых же домашних системах БП такой мощности вообще не востребованы, за исключением случаев использования пары топовых видеокарт или экстремального разгона, что тут же исключает подобные системы из разряда типовых.

Итоги

Рекомендованная розничная цена Corsair RM850 для рынка США составляет около 160 долларов, цена на российском рынке, как показывает практика, обычно немного выше. Таким образом, на эту модель можно ожидать розничную цену в районе 5000 рублей. Это уже далеко не бюджетный сегмент, подобную стоимость имеют топовые решения подобной мощности некоторых других производителей.

Однако данной модели популярность почти гарантирована из-за наличия гибридной системы охлаждения, а также торговой марки Corsair.

К явным достоинствам Corsair RM850 можно отнести фактически бесшумное функционирование в типичных условиях при малой нагрузке, а также низкий уровень шума при работе на высокой мощности. Возможность работы БП в пассивном режиме на мощности порядка 350-600 Вт нельзя признать однозначным достоинством, так как при таком потреблении компонентов шум их систем охлаждения будет прослушиваться явно, и никаких существенных достоинств при таком уровне потребления безвентиляторный режим работы БП не имеет.


Средняя текущая цена (количество предложений)
Блок питания Corsair RM850
Н/Д(0)


Блок питания Corsair RM850 предоставлен на тестирование производителем
