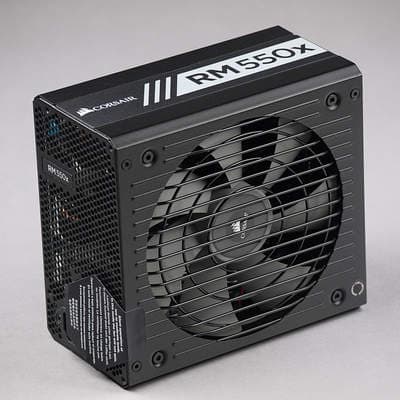

Внешний вид блока питания Corsair RM550x
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Средняя цена по данным Яндекс.Маркет
T-13487040
Предложения по данным Яндекс.Маркет
L-13487040-10

В 2015 году компания Corsair выпустила на замену серии RM две новые серии: RMx и RMi. Из основных отличий у представителей последней имеется система Corsair Link и вентилятор на гидродинамическом подшипнике, тогда как в моделях из серии RMx устанавливается вентилятор на подшипнике скольжения с винтовой нарезкой, который в общем случае имеет меньший срок службы по сравнению с вентилятором на гидродинамическом подшипнике. Конденсаторы в обеих сериях заявлены исключительно японские, что радует. Стоит отметить, что младшими представителями серий RMI и RMx являются модели мощностью 650 и 550 Вт соответственно, тогда как младшим представителем серии RM была модель мощностью 450 Вт, поэтому самым совершенным источником питания данного номинала в ассортименте Corsair теперь является модель CS450M, которая представляет одноименную серию CS.

В данном материале мы познакомимся с младшим представителем серии RMx — блоком питания Corsair RM550x.

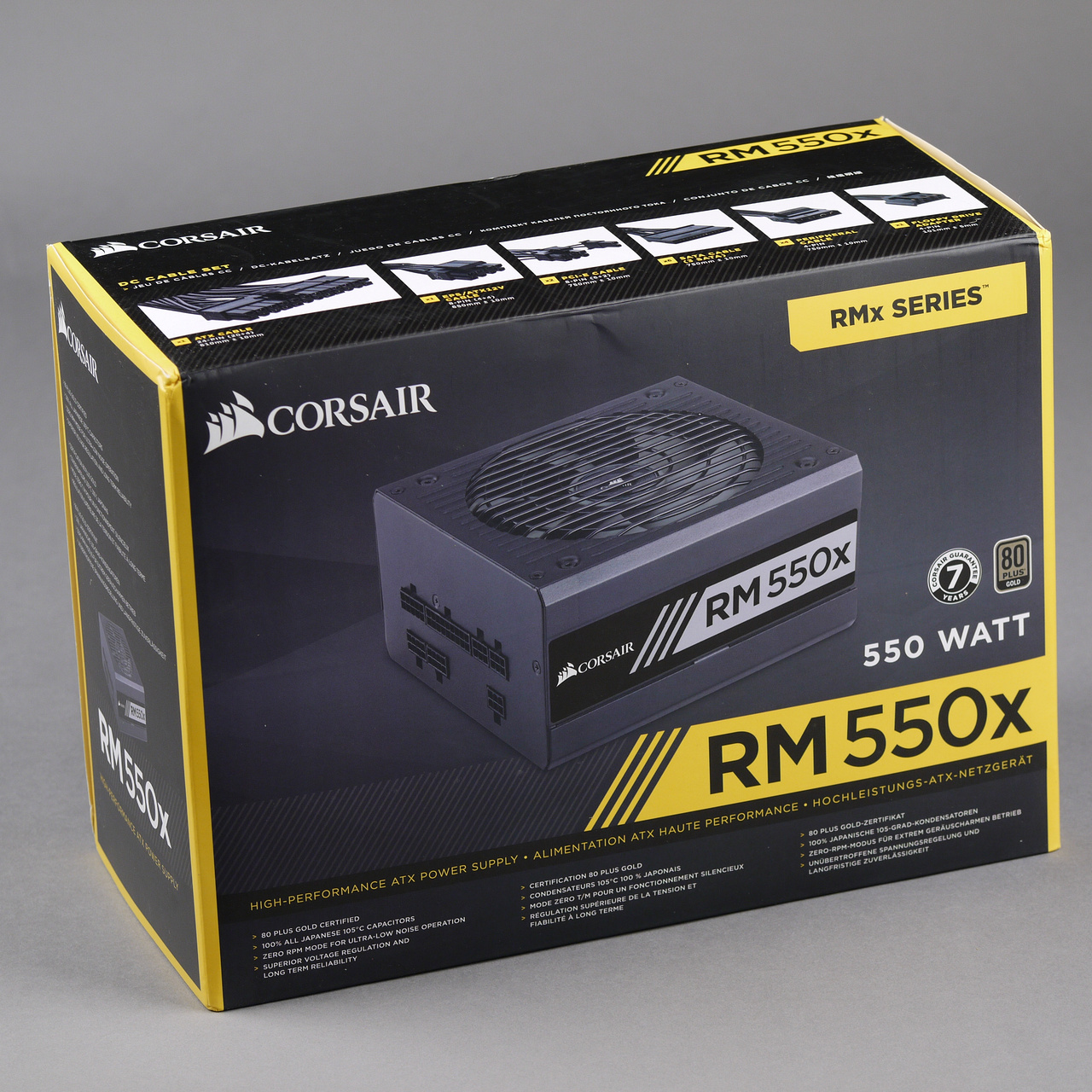

Упаковка блока питания Corsair RM550x

Поставляется блок питания в весьма габаритной упаковке без ручки для переноски — неокрашенной картонной коробке, поверх которой надета суперобложка из плотной бумаги. Упаковка выглядит вполне аккуратно, но без особых изысков.

Корпус блока питания — черного цвета, со скошенными верхними ребрами, решеткой с продольными прутьями и выштамповкой на крышке, что вполне типично для старших серий производства Corsair.Блок питания довольно габаритный: длина корпуса 160 мм, также дополнительно понадобится не менее 15 мм для подвода проводов к источнику питания, поэтому при монтаже стоит рассчитывать на установочный размер порядка 180 мм. Для малогабаритных корпусов подобные модели обычно не подходят.

Характеристики

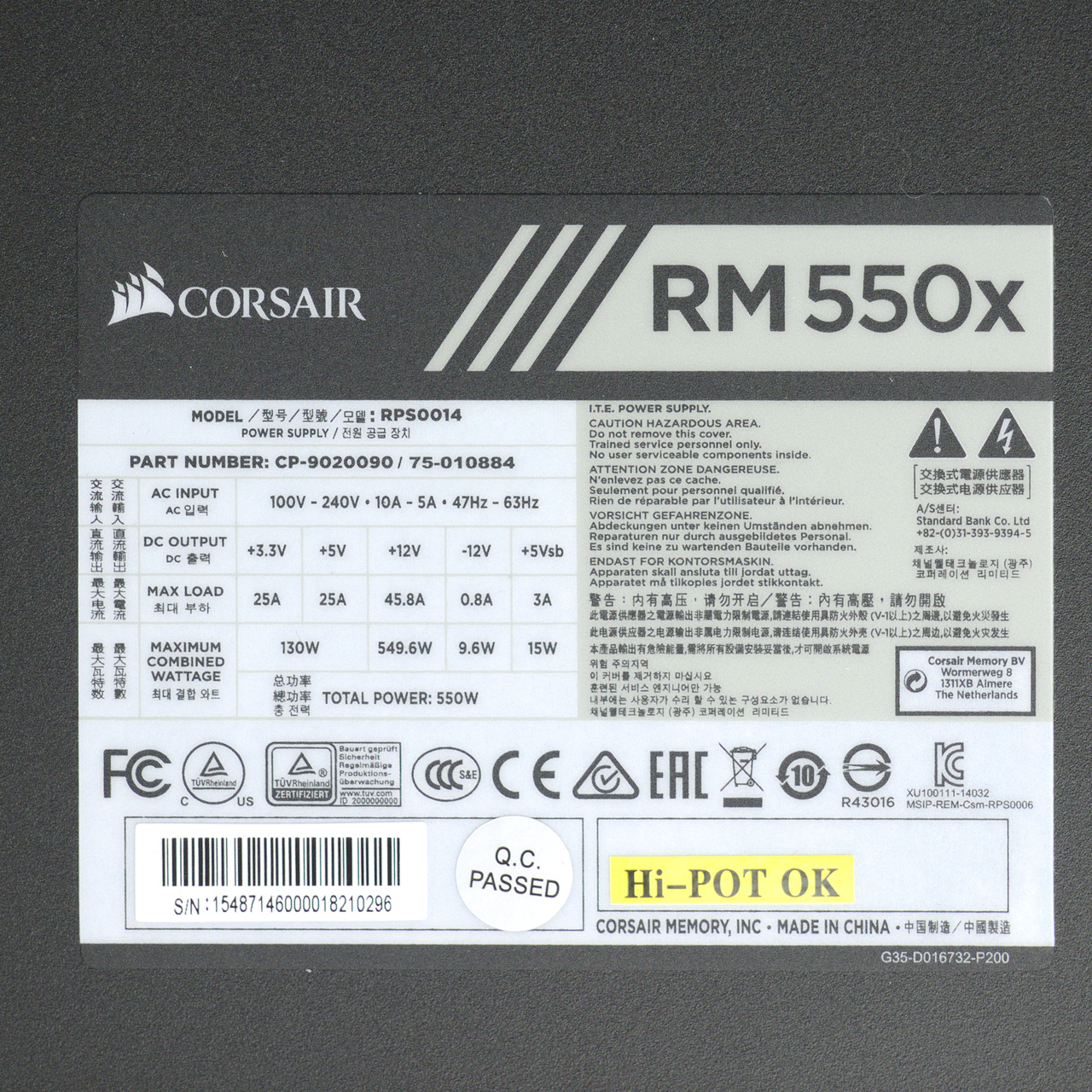

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение около 550 Вт. Соотношение мощности по шине +12VDC и полной мощности приближается к 1,0 — это максимальный и, разумеется, отличный показатель.

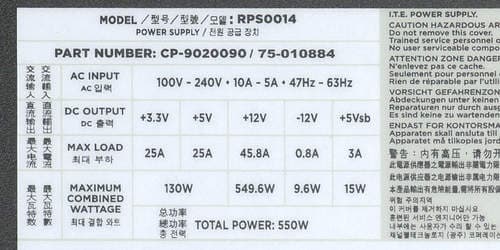

Характеристики блока питания Corsair RM550x

Длина проводов и количество разъемов

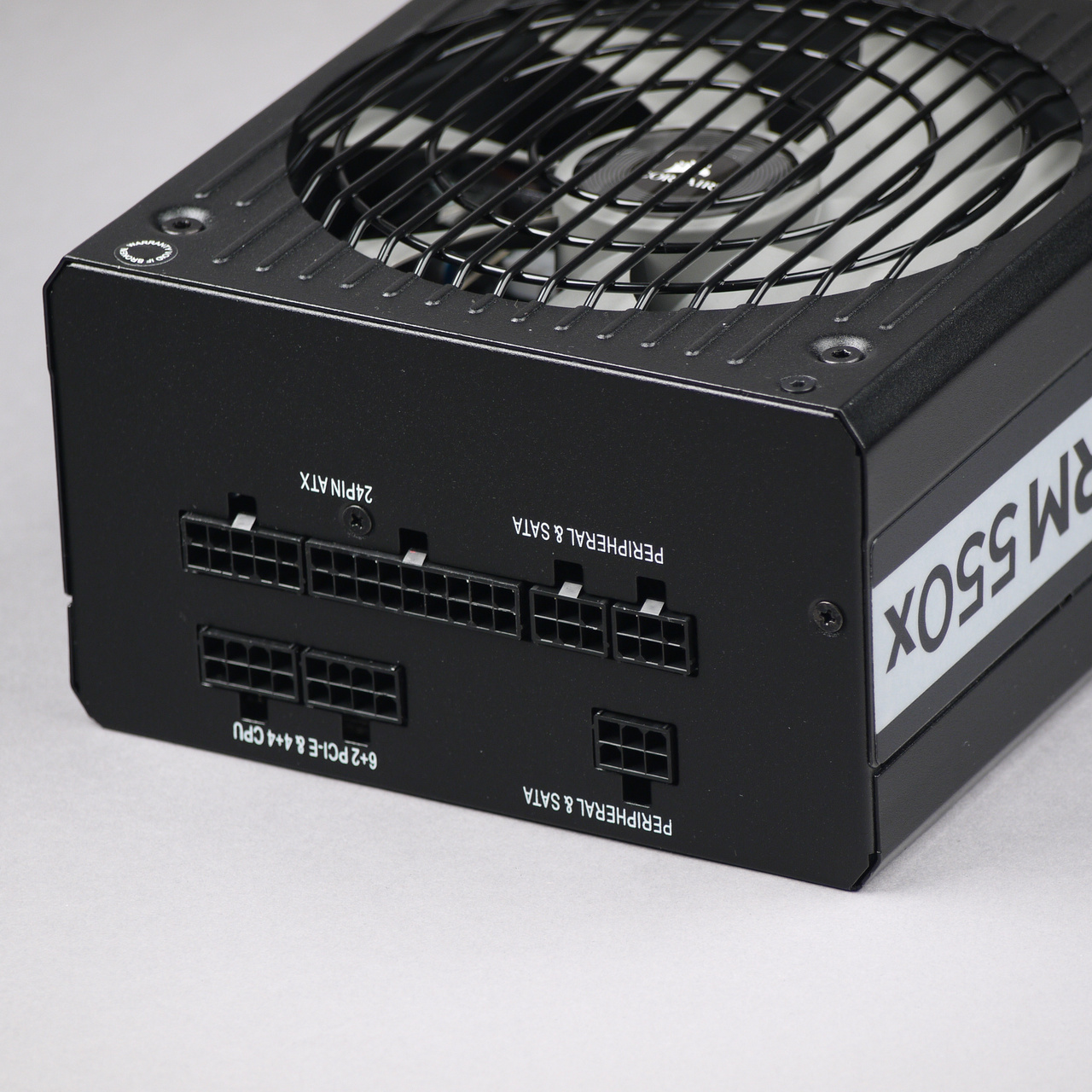

Провода и разъемы блока питания Corsair RM550x

Модульные
до основного разъема АТХ — 61 см
до процессорного разъема 8 pin SSI — 65 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 61 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 52 см, плюс 12 см до второго такого же разъема, еще 12 см до третьего разъема SATA Power Connector
до первого разъема SATA Power Connector — 52 см, плюс 12 см до второго такого же разъема, еще 12 см до третьего разъема SATA Power Connector
до первого разъема Peripheral Connector (молекс) — 44 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1Разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1Разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector2на одном шнуре
4 pin Peripheral Connector4эргономичные
15 pin Serial ATA Connector6На 2 шнурах
4 pin Floppy Drive Connector1Переходник с molex

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъема питания процессора — около 65 см. Таким образом, с большинством современных корпусов проблем быть не должно.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power — порядка 8 штук на 3 шнурах.

Также можно придраться к расположению всех разъемов питания видеокарты на одном шнуре, что несколько хуже, чем расположение разъемов на индивидуальных шнурах, как с технической точки зрения, так и с точки зрения удобства.

Однако в случае типовых конфигураций каких-либо проблем возникнуть не должно, так как набор разъемов вполне достаточен для систем со стандартным набором компонентов, а любой ненужный шнур можно снять.

Система охлаждения

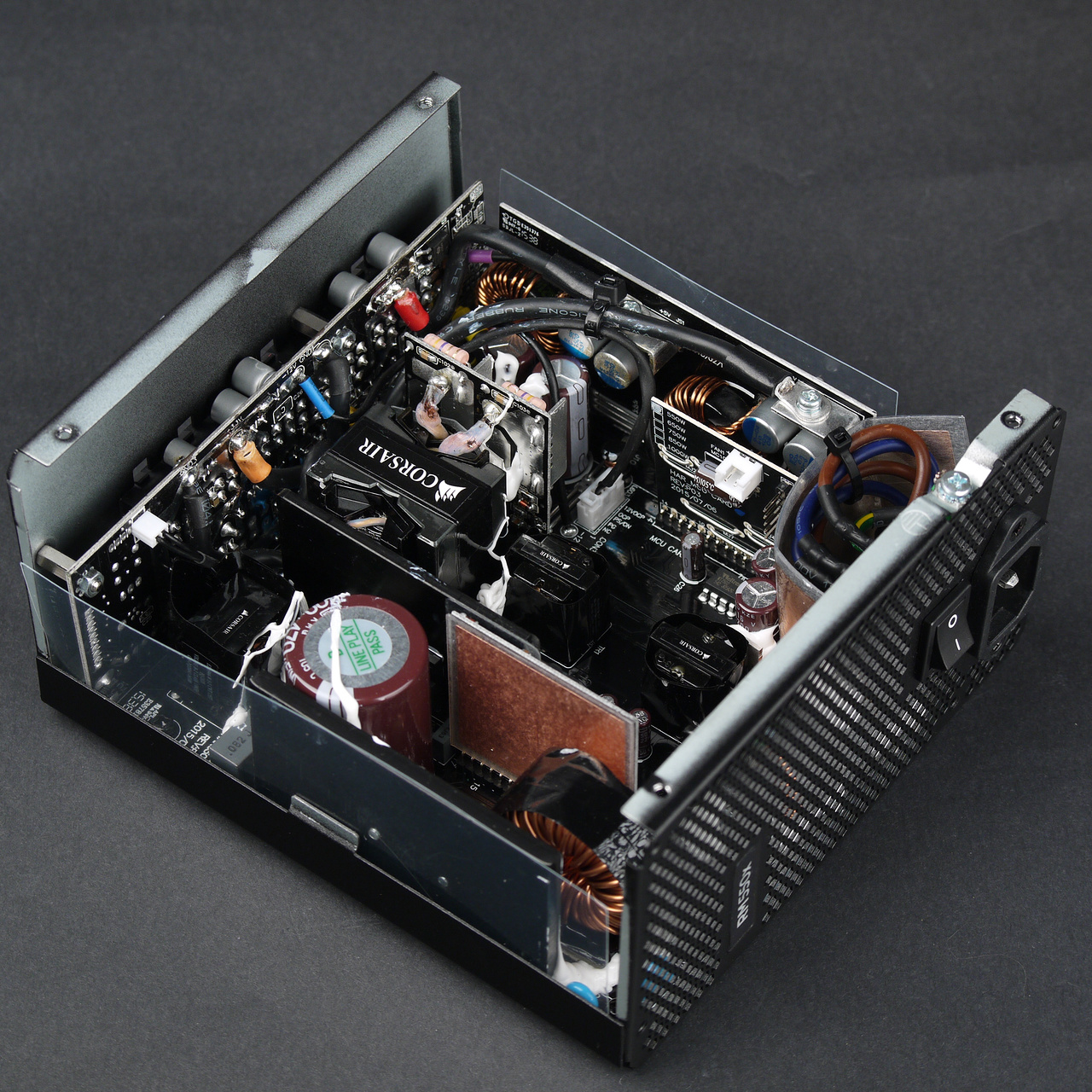

Вид платы блока питания Corsair RM550x

Элементы корректора коэффициента мощности и основного инвертора размещены на вполне стандартных радиаторах, представляющих собой пластины. Толщина основания радиаторов составляет около 5 мм. Элементы синхронного выпрямителя располагаются на дочерней плате, установленной вертикально, и оснащены небольшими теплорассеивателями в виде пластин толщиной около 1 мм. Импульсные источники питания на основе преобразователей постоянного тока напряжений +3.3VDC и +5VDC располагаются на еще одной дочерней плате и дополнительного теплоотвода не имеют, что вполне типично для БП с активным охлаждением. Очевидно, что разработчики постарались спроектировать устройство из расчета на конвекционное охлаждение как радиаторов, так и элементов, их лишенных.

В блоке питания установлены конденсаторы преимущественно марки Nippon Chemi-Con, а также большое количество полимерных конденсаторов.

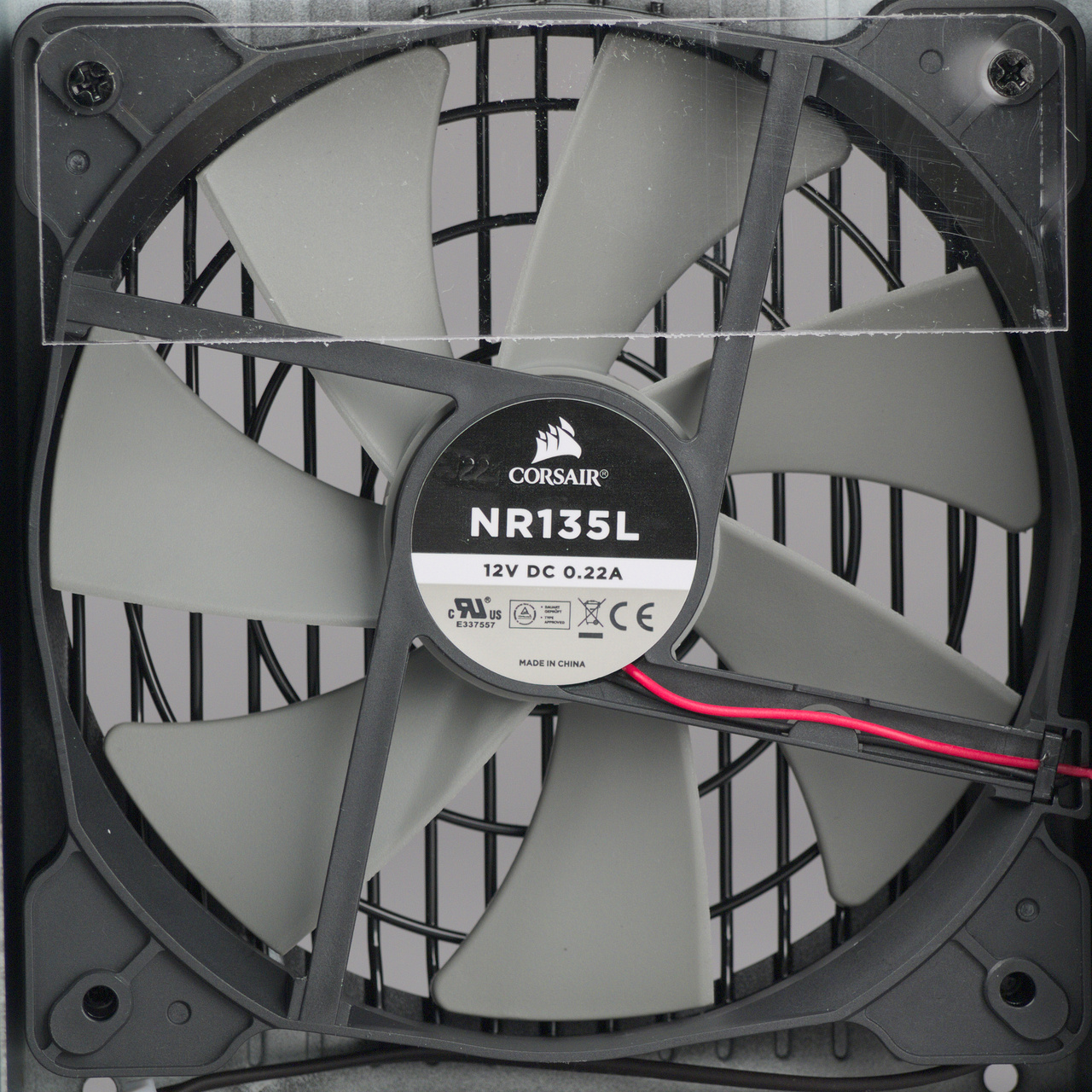

Вентилятор блока питания Corsair RM550x

В блоке питания установлен вентилятор Corsair NR135L типоразмера 140 мм (120 мм между центрами крепежных отверстий). Вентилятор основан на усовершенствованном подшипнике скольжения с винтовой нарезкой (rifle bearing). Подключение вентилятора двухпроводное через разъем. В случае самостоятельной замены вентилятора пользователю придется потратить достаточно много времени для поиска вентилятора с креплением подобного типоразмера, так как их ассортимент стремится к нулю.

Тестирование блока питания

Работа на максимальной мощности Corsair RM550x

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

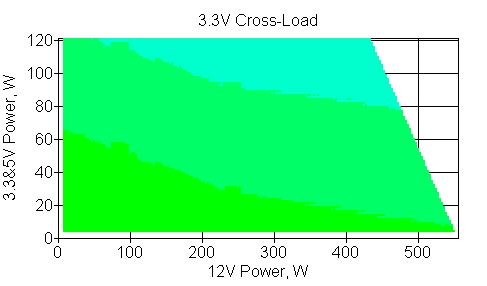

Отклонения по линии +3.3VDC

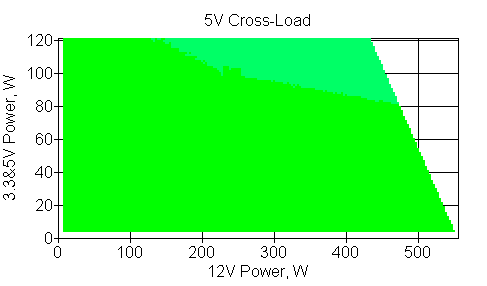

Отклонения по линии +5VDC

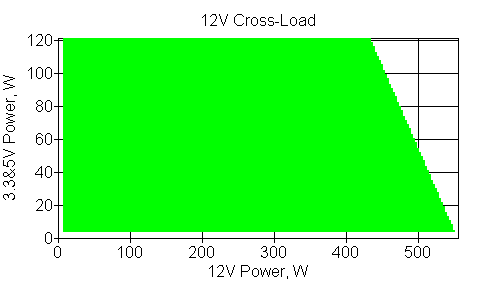

Отклонения по линии +12VDC

Электрические характеристики у блока питания очень хорошие: во всем протестированном диапазоне мощности отклонения не превышают трех процентов по каналу +3.3VDC, двух процентов по каналу +5VDC, одного процента по каналу +12VDC.

При типичном распределении мощности по каналам отклонения от номинала не превышают одного процента по каналам +5VDC и +12VDC, а по каналу +3.3VDC — двух процентов.

Данная модель хорошо подходит для мощных современных видеокарт из-за высокой практической нагрузочной способности канала +12VDC.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных, рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

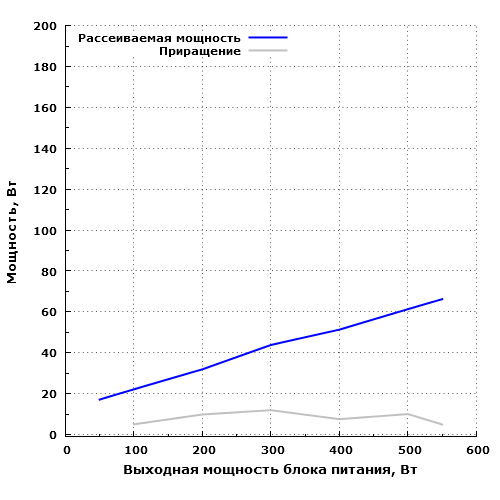

Рассеиваемая мощность Corsair RM550x

На максимальной мощности блок питания рассеивает около 66 Вт, а 60 Вт он рассеивает на мощности порядка 490 Вт. Это очень достойные, хотя и не рекордные значения.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,1587,6
STB0,1350,5
Zload0,1587,6

Что касается работы в малонагруженных и ненагруженных режимах, то тут все также весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — чуть меньше 8 Вт. Потребление в режиме холостого хода не является рекордно низким, но в сравнении с решениями схожей мощности Corsair RM550x более чем конкурентоспособен.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

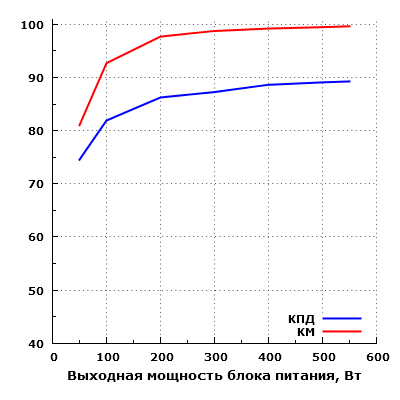

Эффективность Corsair RM550x

Эффективность БП находится на вполне достойном уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 88% в диапазоне мощности от 400 до 550 ватт, максимальное зарегистрированное значение составило около 89,26% на мощности 550 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 74,52%.

Интересно, что КПД данной модели возрастает от минимальной мощности к максимальной и на ней же достигает самого высокого значения, хотя при тестировании HX850i мы наблюдали совсем другую картину. Обычно это говорит о том, что базовой в серии является модель высокой мощности, а младшие модели разрабатываются путем некоторой переработки этой старшей модели.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А19,9

С точки зрения абсолютных значений, пусковой ток совсем не маленький, поэтому использования с дешевыми маломощными ИБП в данном случае лучше избегать, предпочтя им решения от 1000 В·А с двумя батареями на борту. Если же сравнивать с блоками питания аналогичной мощности, то показатели пускового тока у данного источника питания находятся на среднем уровне и далеки от максимальных значений, зарегистрированных нами, что также можно оценить положительно.

По просьбам читателей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Тип подключенияМощность нагрузки не менее, Вт
1 разъем250
2 разъема на 1 шнуре360
все разъемы

В данном случае все работает надежно и с запасом, неожиданных ограничений по мощности не наблюдается.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

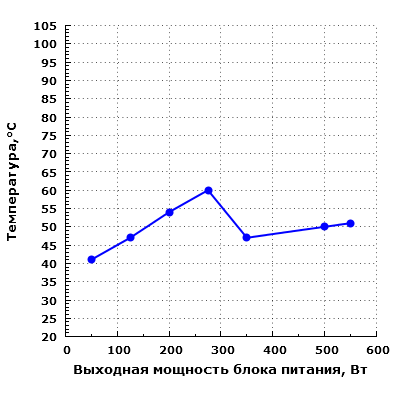

Тепловой режим Corsair RM550x

Для гибридного режима (менее 200 Вт) приведены установившиеся значения температуры, полученные после перехода блока питания из режима работы на максимальной мощности.

В блоке питания RM550x вентилятор включается как при достижении пороговой температуры на термодатчике (температура конденсаторов составляла около 60 °C), так и при достижении выходной мощности около 300 Вт. Отключение вентилятора происходит только при достижении пороговой температуры на термодатчике (температура конденсаторов составляла около 37 °C). Температурный диапазон сравнительно широкий, что говорит о попытке избавиться от частых циклов включения-выключения вентилятора, и этого, в принципе, почти удалось добиться. Сравнительно регулярные циклы запуска-остановки наблюдались только на мощности 200—275 Вт при длительности одного цикла порядка 40 минут, что вполне адекватно. С другой стороны, запуск вентилятора по мощности можно было настроить на более низкое значение, сделав режим работы конденсаторов еще более благоприятным.

Несмотря на то, что блок питания имеет пассивный режим работы, температура конденсаторов не превышала значения 60 градусов в процессе измерений, на основании чего можно сделать вывод о их сравнительно низкой термонагруженности, что должно положительно сказаться на их сроке службы.

Также стоит учитывать, что в случае работы с остановленным вентилятором температура компонентов внутри БП сильно зависит от окружающей температуры воздуха, поэтому если она установится на уровне 40-45 °C, то это просто приведет к более раннему включению вентилятора.

Мы провели измерение времени выключения вентилятора для номиналов 50 и 125 Вт после перехода из режима с максимальной нагрузкой. Оно составило около 1 минуты на номинале 50 Вт и около 15 минут для номинала 125 Вт. Как мы уже отмечали ранее, при достижении выходной мощности значения в 300 Вт вентилятор блока питания переходит в режим постоянного вращения с изменяемой скоростью, так что в этих режимах температура конденсаторов измерялась по стандартной методике в течение 20 минут.

Как можно судить по результатам измерений, блок питания способен долговременно функционировать в безвентиляторном режиме при нагрузке менее 200 Вт при условии температуры окружающего воздуха ниже 30 °C.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

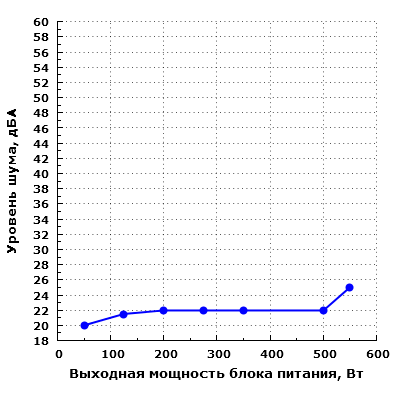

Уровень шума Corsair RM550x

Corsair RM550x имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора производится в зависимости и от температуры, и от мощности — при нагрузке 300 Вт вентилятор стартует с минимальной задержкой даже при включении БП из холодного состояния. Подобный алгоритм работы является однозначным достоинством данной модели, так как при работе на высокой мощности не требуется прогрева компонентов для включения активного охлаждения, что минимизирует количество циклов старт/стоп, а также обеспечивает более щадящий тепловой режим эксплуатации компонентов блока питания.

Шум блока питания находится на экстремально низком уровне вплоть до мощности нагрузки 500 Вт включительно. Включившийся вентилятор в данных режимах не ухудшит общую акустическую эргономику компьютера даже ночью.

На максимальной мощности шум блока питания достигает 25 дБА с расстояния 0,35 метра — это также можно считать низким уровнем шума для жилого помещения в дневное время суток. И очень сомнительно, что остальные компоненты системного блока будут издавать меньше шума при подобной потребляемой мощности.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Акустический шум электроники
при работе на статичной мощности
с расстояния 0,04 метра

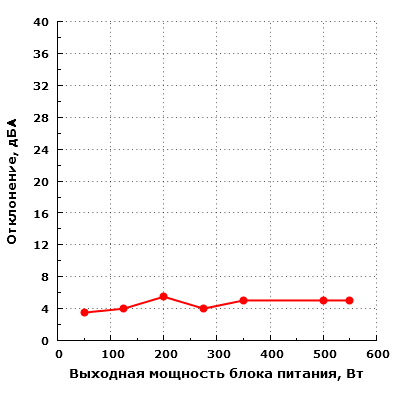

Уровень шума электроники (отклонение) Corsair RM550x

В режиме ожидания шум электроники полностью отсутствует.

В измеренном диапазоне мощности уровень шума электроники находится на невысоком уровне, т. е. фактически с любого разумного расстояния шума не слышно.

Функционирование при повышенной температуре

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполнялись измерения температуры конденсаторов и уровня шума блока питания на двух номиналах: на максимальной мощности БП и на мощности 125 Вт.

Уровень шума блока питания при температуре окружающего воздуха 40 °C
Выходная мощность, ВтУровень шума, дБАИзменение, дБА
Максимальная316
125 Вт231,5
Температура конденсаторов при температуре окружающего воздуха 40 °C
Выходная мощность, ВтТемпература, °CИзменение, °C
Максимальная609
125 Вт43-4

Блок питания продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха. Уровень шума в подобных условиях увеличился на максимальной мощности (31 дБА), а на мощности 125 Вт составил 22 дБА (вентилятор вращался). Тем не менее, акустическую эргономику и в этих условиях можно считать очень хорошей.

На максимальной мощности термонагруженность несколько возросла — температура конденсаторов повысилась до 60 градусов, что можно считать нормальным. На мощности 125 Вт термонагруженность наоборот снизилась из-за работы вентилятора в постоянном режиме, что привело к понижению их температуры до 43 градусов.

Результаты теста продемонстрировали наличие хорошего запаса производительности у системы охлаждения блока питания и возможность его работы при повышенной температуре окружающего воздуха без сильного повышения уровня шума.

Оценка потребительских качеств

Потребительские качества Corsair RM550x находятся на очень хорошем уровне, поскольку по всем основным параметрам его оценки весьма достойные. Так, на очень высоком уровне находится акустическая эргономика данной модели, что является большим плюсом. Экономичность этого БП также вполне приличная, особенно если сравнивать с решениями аналогичной мощности. К электрическим характеристикам тоже нет никаких претензий. Набор разъемов и длина проводов, возможно, кого-то и не устроят, но для типовых корпусов данная конфигурация вполне подойдет, а вот для компактных корпусов длина проводов может оказаться несколько избыточной, а распределение разъемов — не слишком удобным. Последнее замечание можно отнести и к крупногабаритным корпусам: всего двух шнуров с разъемами SATA Power может оказаться недостаточно для подключения всех накопителей, особенно если они установлены не рядом друг с другом.

Итоги

Технико-эксплуатационные характеристики Corsair RM550x находятся на хорошем уровне, чему способствуют высокая нагрузочная способность канала +12VDC, использование конденсаторов исключительно японских производителей и очень достойные электрические характеристики в целом. В блоке питания с подобной розничной стоимостью хотелось бы видеть вентилятор на гидродинамическом подшипнике, а не на подшипнике скольжения, пусть и усовершенствованном. Тем не менее, в целом модель получилась весьма удачной и должна хорошо подойти для систем среднего уровня и выше, собранных в корпусах типовых размеров типа Corsair 230T.


Блок питания Corsair RM550x предоставлен на тестирование производителем
