Блок питания Corsair CX600M (CP-9020060-EU)

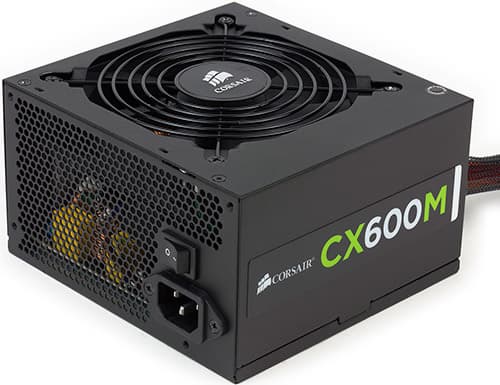

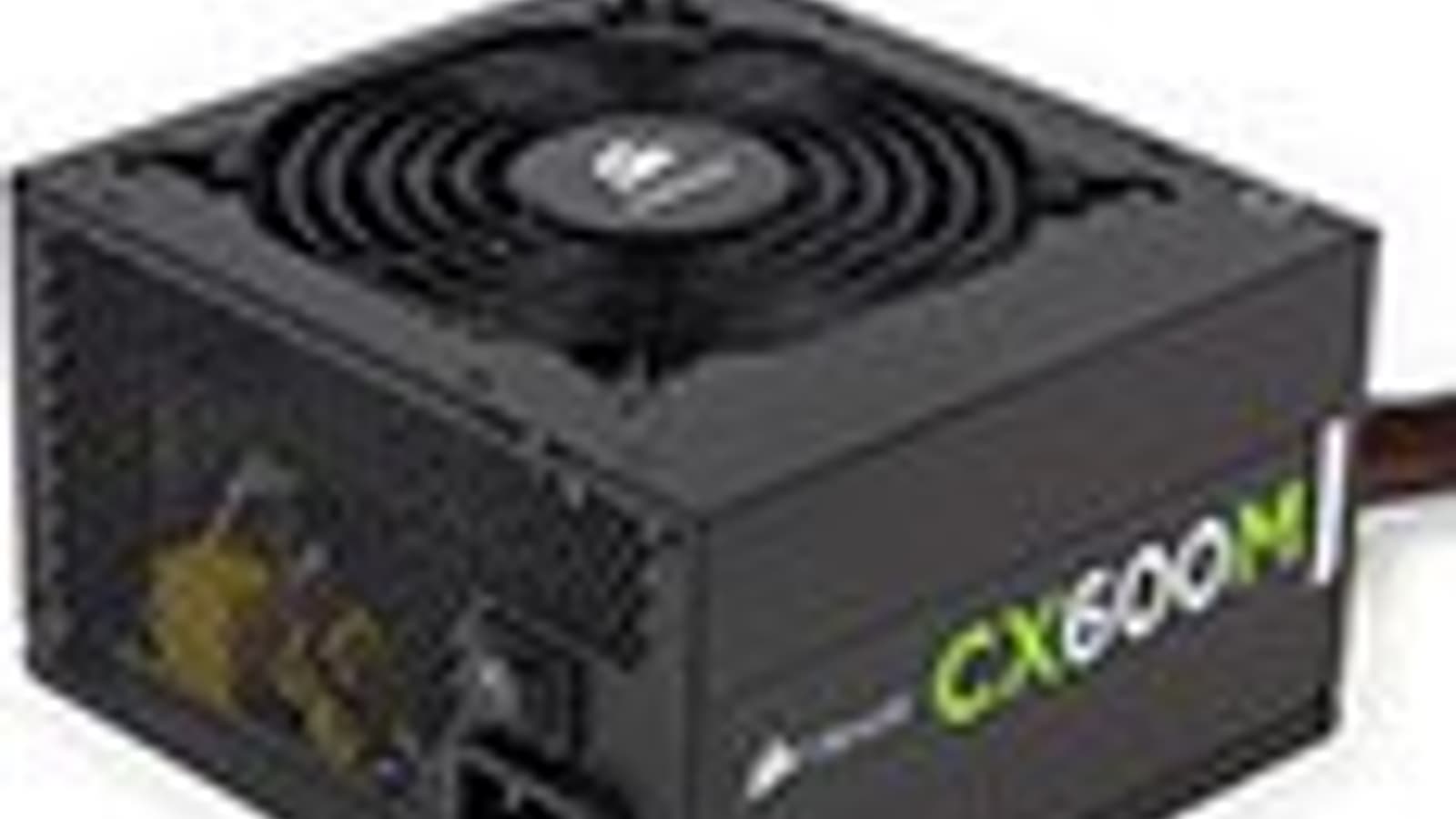

Внешний вид блока питания Corsair CX600M (CP-9020060-EU)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Третье поколение блоков питания серии СX было представлено в декабре 2012 года, заменив собой второе поколение, которое выпускалось в течение полутора лет и особых лавров не снискало. Производитель позиционирует продукты данной серии в качестве решений для построения систем с базовым набором потребительских качеств, а также для апгрейда уже имеющихся компьютеров. Вместе с тем, Corsair заявляет о наличии у БП серии СX некоторых особенностей, встречающихся преимущественно в премиальных решениях, но скромно умалчивает, какие именно особенности имеются в виду. Стоит отметить довольно широкий модельный ряд данной серии: сюда входят блоки питания мощностью от 430 до 750 Вт, причем каждому номиналу мощности соответствуют две модели с разными способами подключения проводов. Всего в серию входит восемь моделей блоков питания.

Мы познакомимся с блоком питания Corsair CX600M, который оснащен модульной системой подключения проводов для питания комплектующих, а также характеризуется наличием сертификата 80Plus Bronze.

Упаковка блока питания Corsair CX600M (CP-9020060-EU)

Цветовая концепция оформления упаковки сменилась: теперь в ней преобладает белый цвет с черными и зелеными элементами, так что спутать модели второго и третьего поколения довольно сложно.

Дизайн блока питания изменился минимально: это по-прежнему черный параллелепипед с матовым покрытием и проволочной решеткой с одной стороны. Длина корпуса блока питания составляет 140 мм, что позволяет разместить его почти в любом корпусе, в том числе довольно компактном.

Характеристики

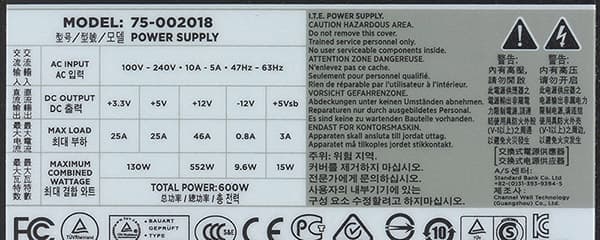

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 552 Вт (46 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,92, что является средним показателем для современных решений подобной мощности, хотя для бюджетных продуктов такое значение вполне типично.

Характеристики блока питания Corsair CX600M (CP-9020060-EU)

Длина проводов и количество разъемов

Провода и разъемы блока питания Corsair CX600M (CP-9020060-EU)

Фиксированные
до основного разъема АТХ — 60 см
до процессорного разъема 8 pin SSI — 70 см
Модульные
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 40 см, плюс 12 см до второго и еще 12 см до третьего такого же разъема
до первого разъема SATA Power Connector — 40 см, плюс 12 см до второго и еще 12 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 50 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема, плюс 12 см до разъема питания FDD

Наименование разъемаКоличество коннекторовПримечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector2разборные
4 pin Peripheral Connector4эргономичные
15 pin Serial ATA Connector6на 2 жгутах
4 pin Floppy Drive Connector1

У данного блока питания используется так называемая модульная система подключения проводов с коннекторами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power, то есть порядка 8 штук на трех жгутах.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания преобразователя процессора — около 70 см. Таким образом, с большинством современных корпусов проблем быть не должно.

Отметим, что вместо привычных жгутов проводов, идущих к разъемам, используются плоские кабели (шлейфы), что повышает удобство при сборке системного блока.

Система охлаждения

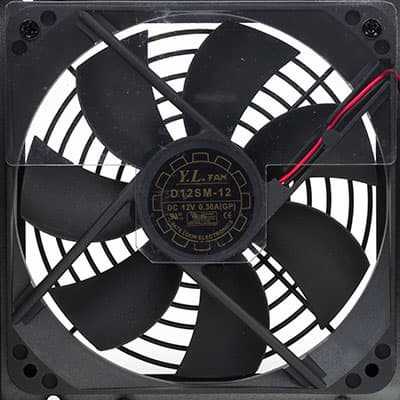

Вентилятор блока питания Corsair CX600M (CP-9020060-EU)

В блоке питания установлен вентилятор Yate Loon D12SM-12, имеющий, по данным производителя, номинальную скорость вращении 1650 оборотов в минуту при питании напряжением 12 В. Основан вентилятор на подшипнике скольжения. Во втором поколении устанавливался похожий вентилятор, но с номинальной скоростью вращения 2200 оборотов в минуту, так что определенная переработка системы охлаждения налицо.

Cтоит учесть, что применение вентилятора на основе подшипника скольжения граничного типа не является оптимальным в блоке питания по причине невысокого ресурса подобных подшипников при эксплуатации в условиях повышенной температуры и запыленности. Но в относительно недорогих продуктах вентиляторы данного типа применяются повсеместно, так как они имеют более низкую стоимость по сравнению с вентиляторами на шарикоподшипниках.

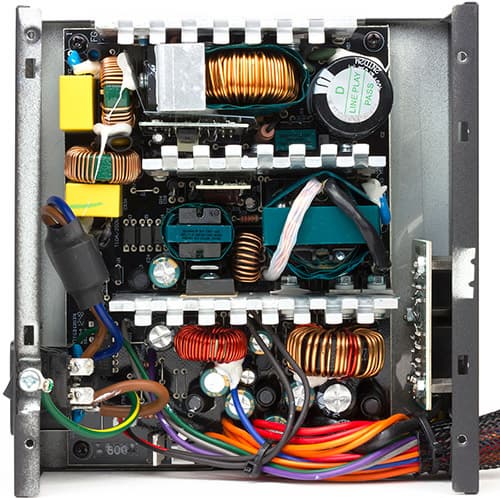

Вид платы блока питания Corsair CX600M (CP-9020060-EU)

Основные полупроводниковые элементы установлены на трех компактных радиаторах, оребрение которых выполнено путем расщепления верхней части пластины. К достоинствам такой конструкции является низкое аэродинамическое сопротивление теплорассеивающих элементов, а к недостаткам — низкая теплоемкость и сравнительно малая площадь теплорассеивания.

Конструкция БП вполне типична для бюджетных решений: используется схема групповой стабилизации для каналов +12VDC и +5VDC, а также индивидуальный стабилизатор для канала +3.3VDC в выходном каскаде.

В высоковольтной части установлен конденсатор Nippon Chemi-Con емкостью 270 мкФ (400 В), в выходном каскаде установлены преимущественно конденсаторы Capxon различных номиналов.

Партнером по производству данной модели, скорее всего, выступает компания CWT.

Тестирование блока питания

Работа на максимальной мощности блока питания Corsair CX600M

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала
Отклонения по линии +3,3 VDC

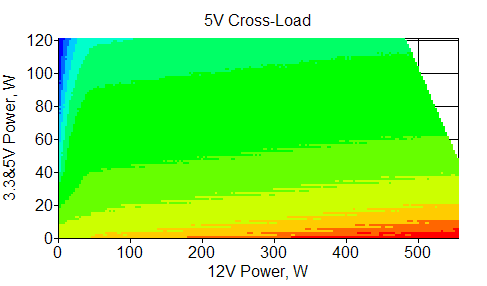

Отклонения по линии +5 VDC
Отклонения по линии +12 VDC

По результатам тестирования, выходные параметры блока питания, при типичном для современных систем распределении потребляемой мощности по каналам, находятся на хорошем уровне. Максимальные отклонения выходных напряжений в данном диапазоне не превышают трех процентов от номинала.

При нетипичных нагрузках отклонения значений напряжений +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона. Вместе с тем, стоит учитывать, что преимущественно подобные проблемы возникают только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться крайне сложно.

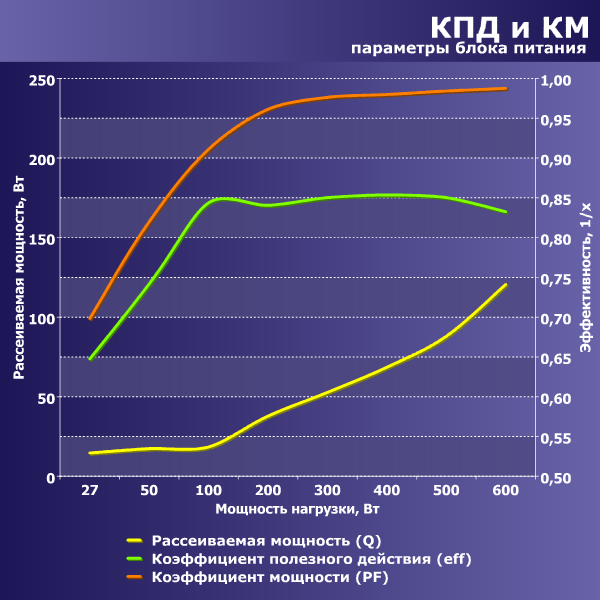

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 85% в диапазоне мощности от 300 до 500 ватт, максимальное зарегистрированное значение составило около 85,3% на мощности 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 74%, на мощности 27 Вт — около 64,7%. Это средний показатель для современных блоков питания подобной мощности и равнозначной стоимости, каких-либо рекордов от подобных решений ждать не стоит.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели составляет от 50 до 500 Вт.

На максимальной мощности блок питания рассеивает 120 Вт, что довольно много.

Экономичность не является сильной стороной данной модели: КПД при малых нагрузках низкий, а при максимальной мощности рассеивается много энергии в виде тепла.

Измерение уровня шума

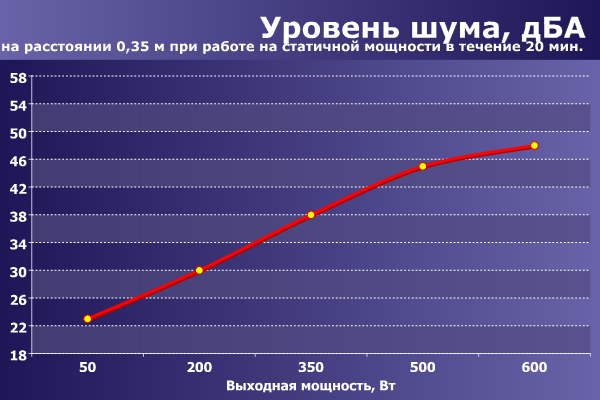

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Шум блока питания находится на низком уровне при работе на мощности 50 Вт, что обычно соответствует режиму минимальной нагрузки. Такой уровень шума от работы БП будет незаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

При работе на мощности 200 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле; при более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

На мощности в 350 Вт уровень шума уже выше среднего.

При нагрузке в 500 Вт шум блока питания преодолевает эргономичный уровень в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Ничего страшного в этом нет, так как в реальности «раскочегарить» блок питания до такого уровня будет весьма непросто, особенно если принять хотя бы минимальные меры по организации нормальной вентиляции в корпусе системного блока.

Для любителей тишины модель с подобными характеристиками не подойдет, в то же время потребляемая мощность компьютеров подавляющего большинства пользователей не превышает 350 Вт, а при такой потребляемой мощности этот блок питания не будет сильно выделяться на фоне компонентов компьютера со стоковыми системами охлаждения.

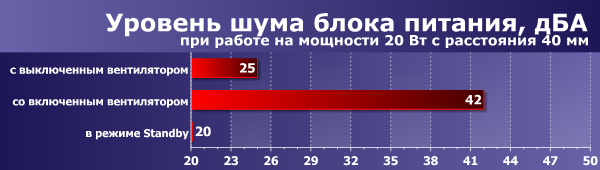

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества данного продукта находятся на хорошем среднем уровне. Отметим, что откровенных провалов у блока питания не было ни в одном тесте. Длину проводов до разъема питания процессора увеличили до эргономичного значения, электрические характеристики хоть и не идеальные, но в типичных режимах они находятся на хорошем уровне, экономичность невысокая, особенно при крайних значениях мощности, но на среднем уровне потребления все в порядке. Уровень шума нельзя назвать низким за исключением режима с минимальным потреблением, но в типичных режимах шум находится в эргономичных пределах даже при настольном размещении БП.

По совокупности потребительских качеств, которые продемонстрировал протестированный блок питания, можно сделать вывод, что наиболее удачно данная модель сможет проявить свои достоинства в домашних системах с одной мощной видеокартой, но при условии, что к системе не предъявляется требование улучшенной акустической эргономики, особенно в высоконагруженных режимах.

Итоги

Блок питания оставил неплохое впечатление, но стоит взглянуть на его ценник — и оптимизма сразу убавляется, так как за такие же или чуть бо́льшие деньги можно приобрести блок питания с похожими потребительскими качествами, но уже мощностью 750 Вт. Или же можно приобрести блок питания похожей мощности без красивой упаковки, но зато дешевле рублей на триста. Данную модель, скорее всего, будут приобретать не из-за уровня потребительских качеств или цены, а из-за популярного бренда.

Средняя текущая цена (количество предложений)
Блок питания Corsair CX600M (CP-9020060-EU)
Н/Д(0)


Блок питания Corsair CX600M (CP-9020060-EU) предоставлен на тестирование производителем



16 августа 2013 Г.
