Блок питания Corsair CS Series Modular CS650M

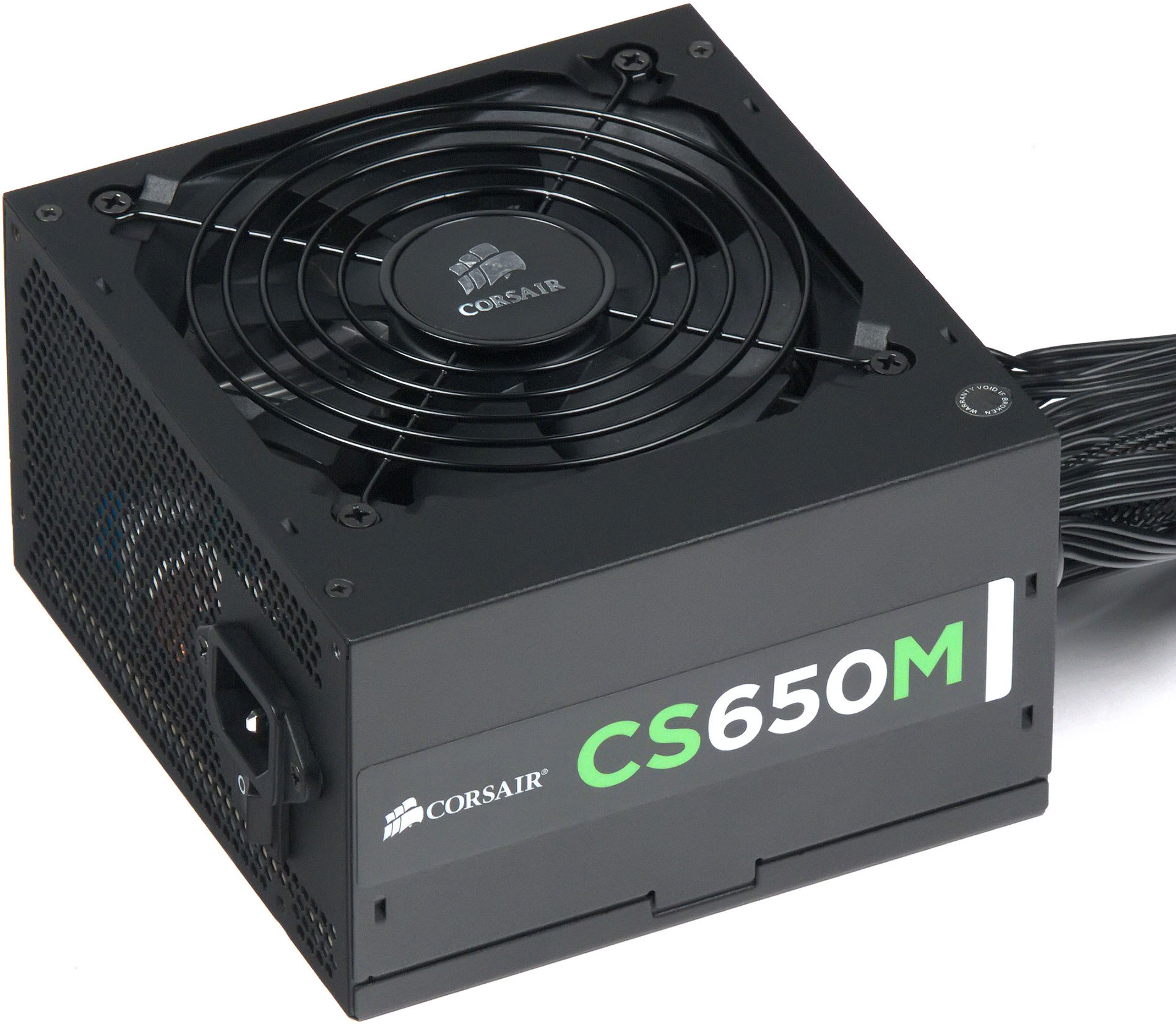

Внешний вид блока питания Corsair CS Series Modular CS650M
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Серия Corsair CS была анонсирована в ноябре 2013 года, в ее состав входят четыре модели мощностью 450, 550, 650 и 750 Вт. Все модели имеют сертификат 80Plus Gold, а также частично отсоединяемые провода для питания компонентов системы.

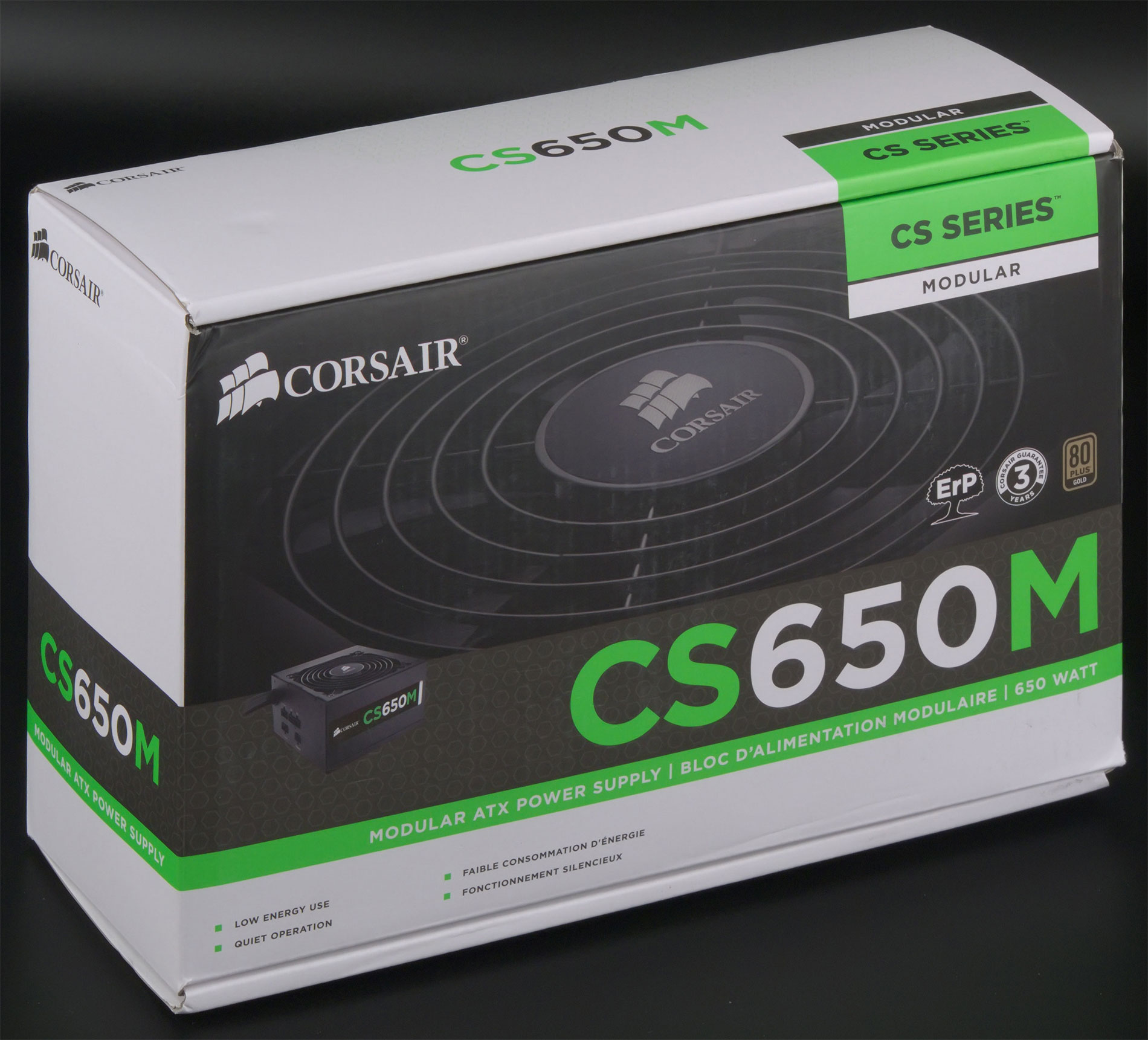

Упаковка продукта выполнена в бело-зеленых тонах с черными элементами, в похожей таре поставляются и модели из серии CX. Коробка выполнена из картона достаточной толщины.

Упаковка блока питания Corsair CS Series Modular CS650M

Блок питания выполнен в корпусе, который имеет матовое черное покрытие с фактурой, его длина составляет 140 мм, но не стоит забывать про разъемы на стенке БП, которые также требуют для своего размещения определенного пространства — около 15-20 мм.

Характеристики

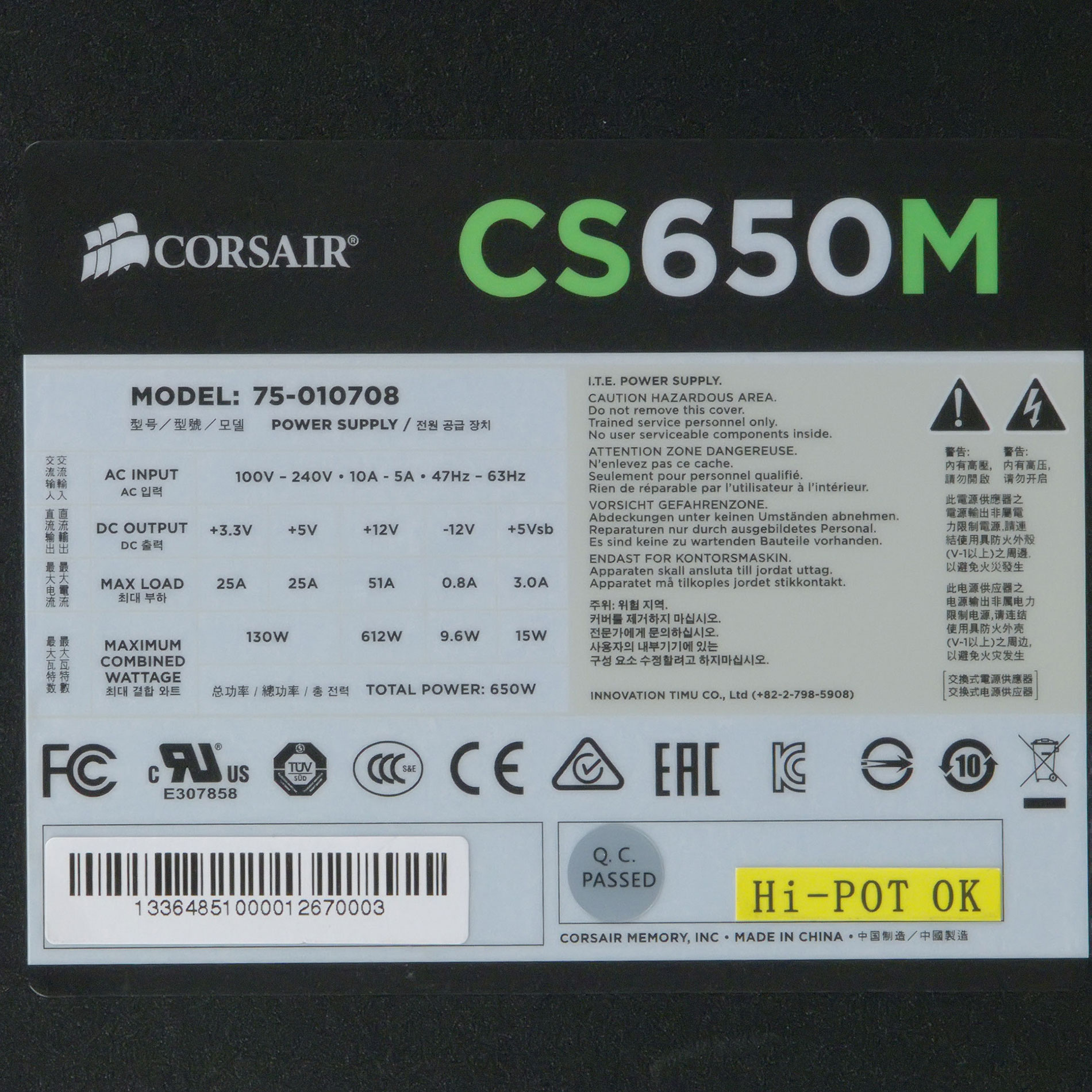

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 612 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,942, что является вполне достойным показателем для современных решений подобной мощности, особенно бюджетных и близких к ним.

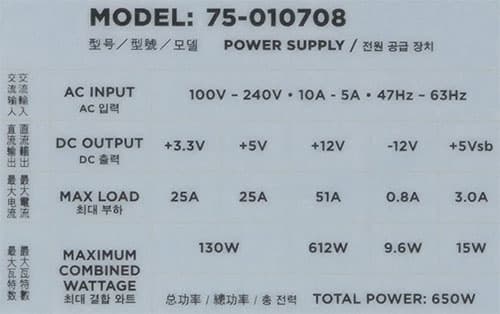

Характеристики блока питания Corsair CS Series Modular CS650M

Длина проводов и количество разъемов

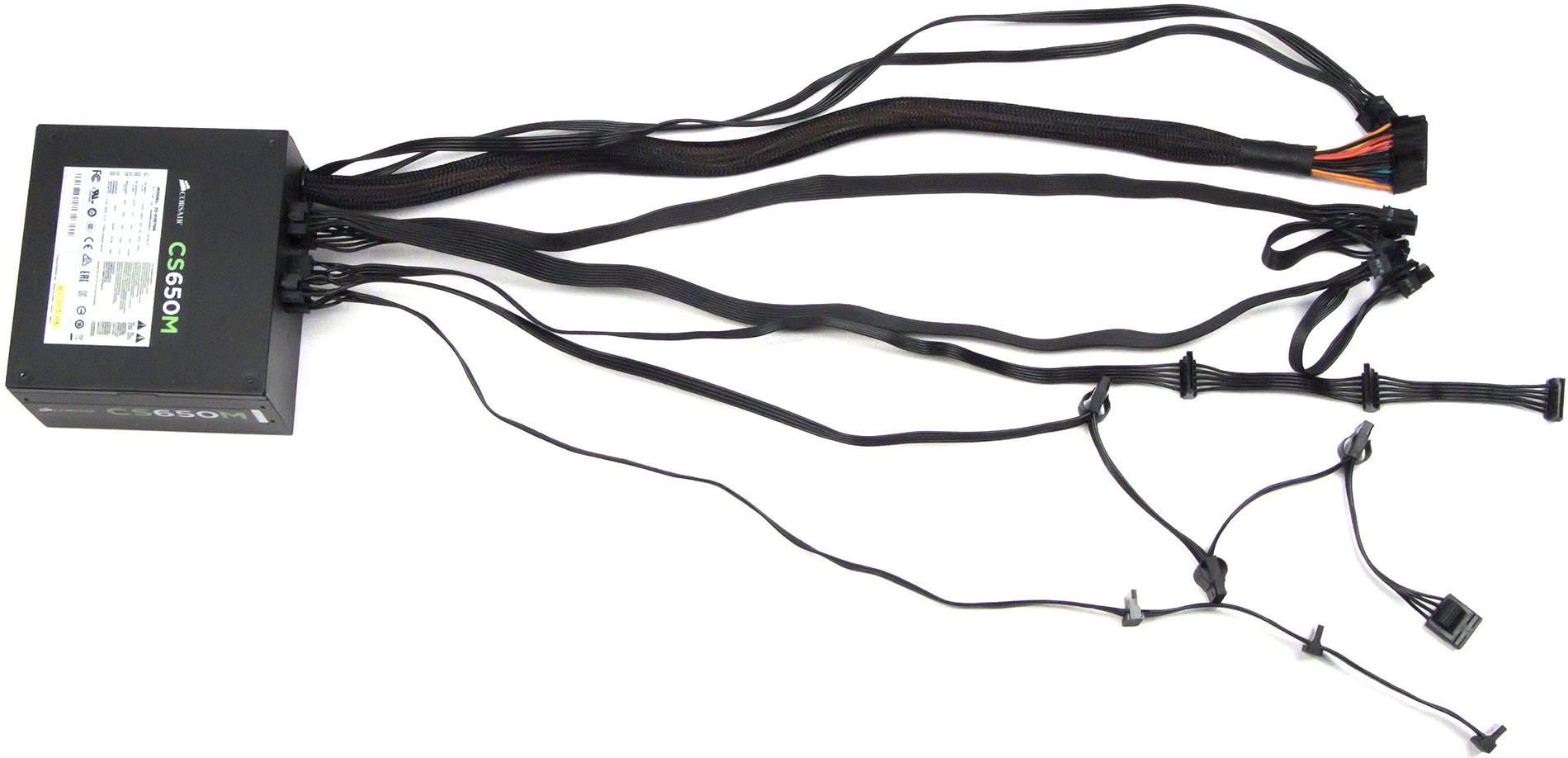

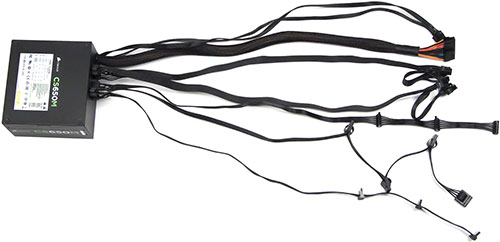

Провода и разъемы блока питания Corsair CS Series Modular CS650M

Фиксированные
до основного разъема АТХ — 63 см
до процессорного разъема 8 pin SSI — 63 см
Модульные
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector4разборные
4 pin Peripheral Connector4эргономичные
15 pin Serial ATA Connector6на 2 жгутах
4 pin Floppy Drive Connector1через переходник

У данного блока питания используется так называемая модульная система подключения проводов с коннекторами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power, порядка 8 штук на трех жгутах, а вот к количеству разъемов питания видеокарты особых претензий нет, скорее даже их количество избыточно.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 65 см. Таким образом, с большинством современных корпусов проблем быть не должно. Но в случае использования очень габаритных корпусов типоразмера full tower и более длина проводов до коннектора питания процессора может оказаться недостаточной.

Система охлаждения

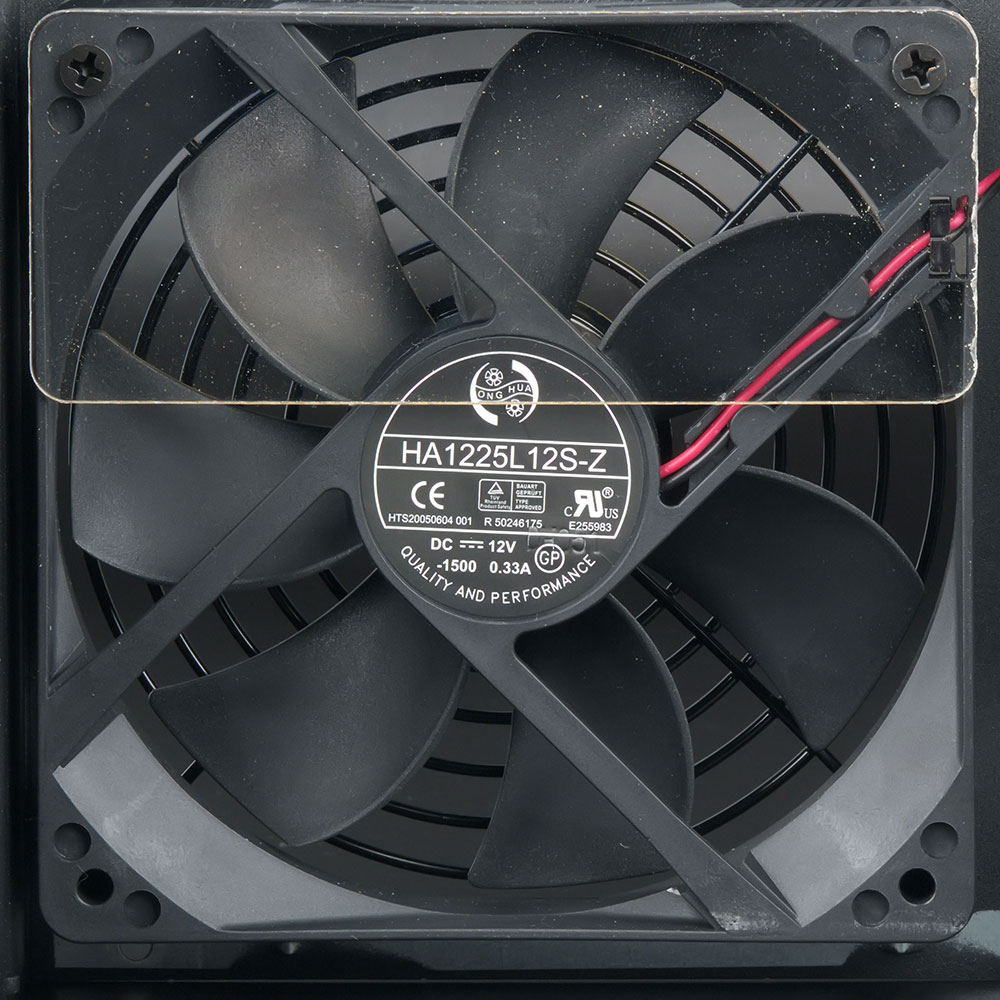

Вентилятор блока питания Corsair CS Series Modular CS650M

В блоке питания установлен вентилятор HA1225L12S-Z типоразмера 120 мм, что позволяет при необходимости легко найти аналог, в том числе более высокого качества. Вентилятор произведен компанией Honghua Electron Technologcal Co Ltd и, по данным производителя, имеет максимальную скорость вращения около 1500 оборотов в минуту при номинальном питании от 12 В.

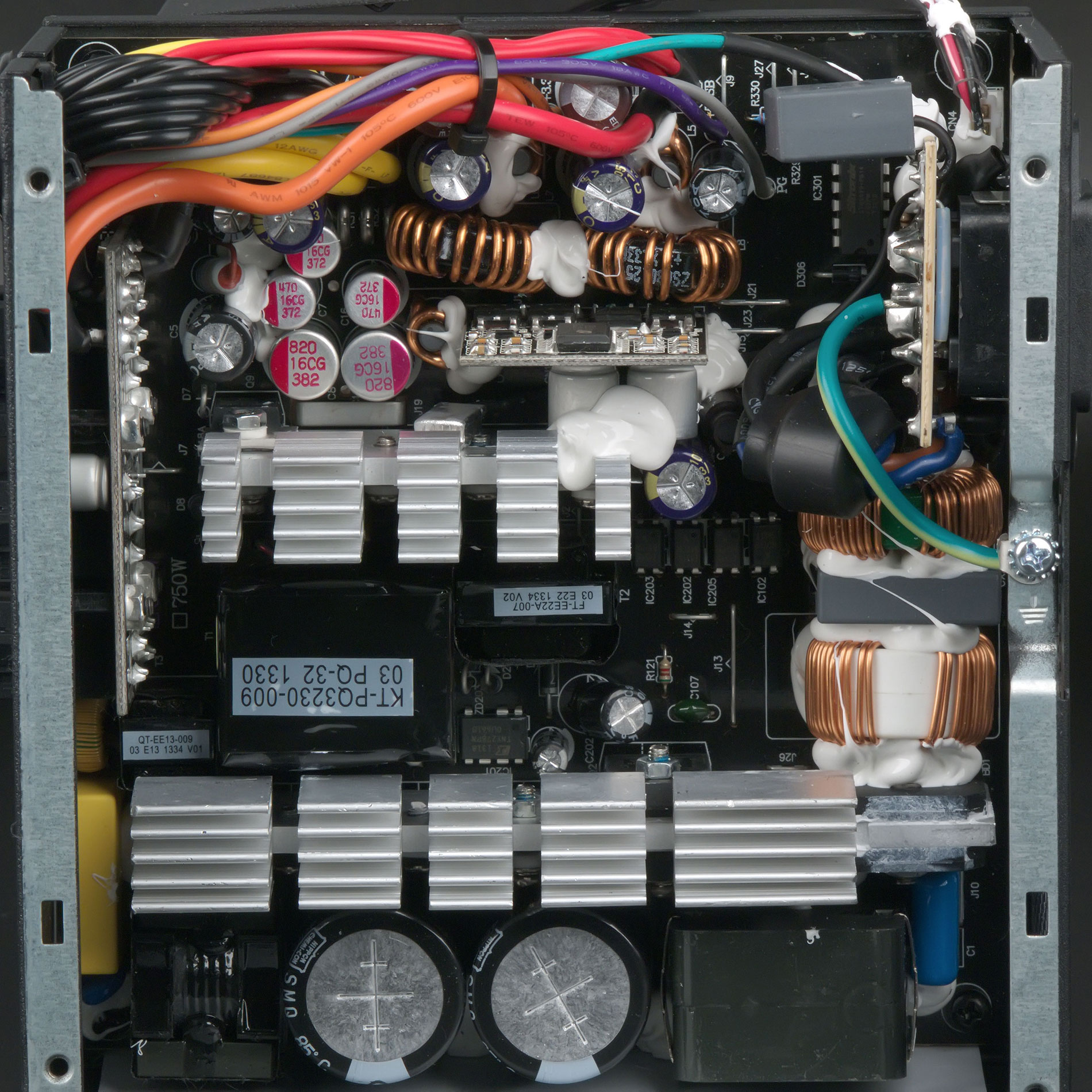

Вид платы блока питания Corsair CS Series Modular CS650M

Основные полупроводниковые элементы установлены на двух радиаторах средних размеров с толщиной основания около 5 мм. DC/DC-преобразователи, обслуживающие каналы +3.3VDC и +5VDC, установлены на дочерней плате и не имеют дополнительных теплорассеивателей, но это вполне типично для БП с активным охлаждением.

В блоке питания установлена батарея из двух высоковольтных конденсаторов производства Nippon Chemi-Con, а вот в выходном каскаде емкости уже попроще: производства Ltec и Teapo.

Как можно заметить, все намоточные элементы либо хорошо приклеены, либо обтянуты пластиковой изоляцией, что внушает определенную надежду на минимальный шум электроники при работе.

Тестирование блока питания

Работа на максимальной мощности блока питания Corsair CS Series Modular CS650M

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

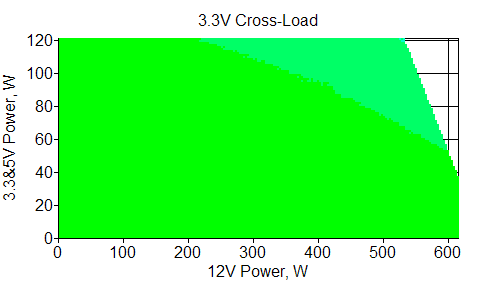

Отклонения по линии +3,3 VDC

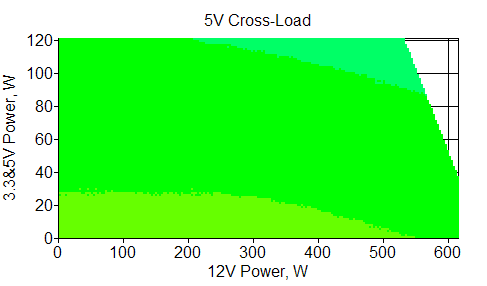

Отклонения по линии +5 VDC

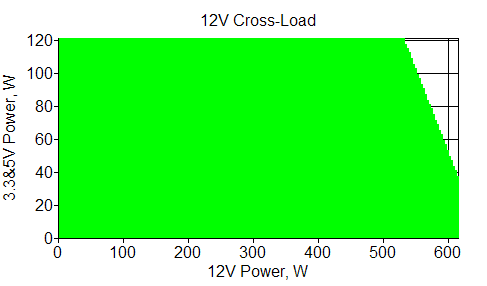

Отклонения по линии +12 VDC

Электрические характеристики можно считать отличными: отклонения в пределах двух процентов от номинала во всем измеренном диапазоне мощности и беспроблемная долговременная работа на максимальной мощности без деградации параметров.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

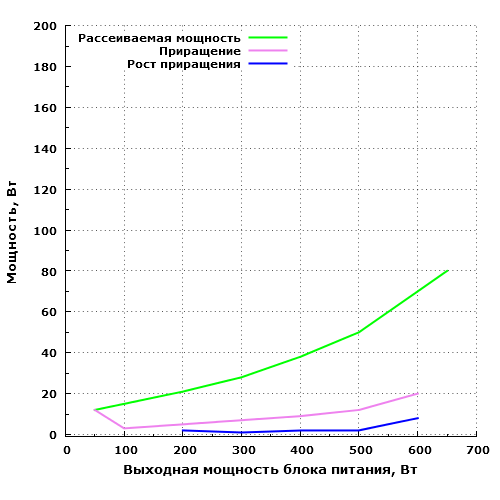

Рассеиваемая мощность Corsair CS Series Modular CS650M

Экономичность модели также находится на очень хорошем уровне: до значения 100 Вт блок питания так и не добрался, а 60 Вт он рассеивается на мощности порядка 550 Вт, что весьма достойно.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,070,2
STB0,1160,4
Zload0,1326,5

Что касается работы в малонагруженных и ненагруженных режимах, то тут также все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 1 Вт, а в активном режиме — около 6,5 Вт.

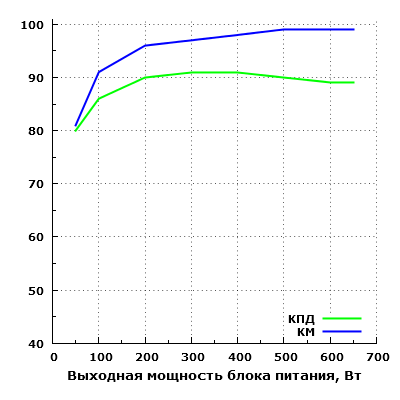

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока
Эффективность Corsair CS Series Modular CS650M

Эффективность БП находится на очень хорошем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 89% в диапазоне мощности от 200 до 650 ватт, максимальное зарегистрированное значение составило около 91,2% на мощности 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 80%.

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

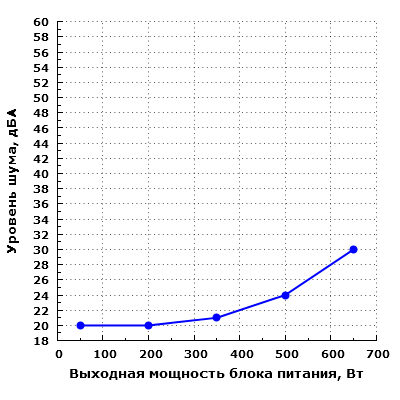

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра
Уровень шума Corsair CS Series Modular CS650M

Шум блока питания при работе в диапазоне до 350 Вт включительно находится на экстремально низком уровне 20-21 дБА с расстояния 0,35 метра, что соответствует настольному размещению системного блока. Заметить источник с таким уровнем шума можно разве что ночью, и только на небольшом (менее 0,2 метра) расстоянии, если специально прислушиваться, причем выключив все остальные бытовые приборы и закрыв окна. На мощности 500 Вт шум становится более заметным, но его уровень по-прежнему можно охарактеризовать как очень низкий. На максимальной мощности уровень шума приближается к среднетипичному для жилого помещения в дневное время суток.

Таким образом, общая акустическая эргономика данной модели находится на очень хорошем уровне — это один из лучших продуктов на рынке по данному параметру в средней ценовой категории.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, у блока питания есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен0
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества Corsair CS650M находятся на очень хорошем уровне. Из недостатков эргономики можно отметить только сравнительно небольшое количество разъемов SATA Power, а также не самые длинные провода, даже если сравнивать только с другими продуктами Corsair. Что касается акустической эргономики, то тут и желать-то больше нечего — все и так очень и очень хорошо. Экономичность у данной модели также весьма достойная и вполне соответствующая лучшим представителям когорты БП, имеющих сертификат 80Plus Gold. Наконец, и к электрическим характеристикам Corsair CS650M сложно предъявить какие-либо обоснованные претензии, так как отклонения значений напряжений находятся в пределах двух процентов, а долговременная работа на максимальной мощности нареканий не вызывает. Для полноты картины упомянем, конечно, про невозможность полной утилизации максимальной мощности путем нагрузки одной только шины +12VDC, но это уже придирки.

Итоги

Оценивая получившийся результат, стоит признать, что данная модель получилась очень удачной, хотя серию CS производит новый для Corsair партнер — компания Great Wall. Есть, конечно, небольшие недостатки, связанные как с эргономикой (количество разъемов и длина проводов скомбинированы не самым лучшим образом), так и с выбором некоторых компонентов (в частности, вентилятор и конденсаторы не относятся к элитным), но они не сказываются на функционировании нового аппарата. Зато основные потребительские качества Corsair CS650M находятся на весьма высоком уровне: отличная акустическая эргономика и электрические характеристики, достаточно высокая экономичность.

Реальная розничная стоимость часто является чуть ли не основным параметром для выбора компьютерных комплектующих; для данной модели она составляет около 4000 рублей на момент написания обзора. Цена вполне конкурентоспособная с учетом уровня потребительских качеств этого продукта.


Средняя цена по данным price.ru
Н/Д(0)
Средняя цена по данным Яндекс.Маркет
T-10582146
Предложения Corsair CS Series Modular CS650M по данным Яндекс.Маркет
L-10582146-10


Блок питания Corsair CS Series Modular CS650M
предоставлен на тестирование производителем
