Блок питания Cooler Master Silent Pro M 500 (RS-500-AMBA-D3)



Компания Cooler Master является известным вендором на рынке систем охлаждения для персональных компьютером, предлагающим под своей торговой маркой широкий ассортимент вентиляторов, систем охлаждения для процессоров и корпусов. Также в производственной линейке этой компании имеется несколько серий блоков питания. Сегодня мы познакомимся с одним из представителей серии Silent Pro, который судя по названию, должен быть очень тихим.

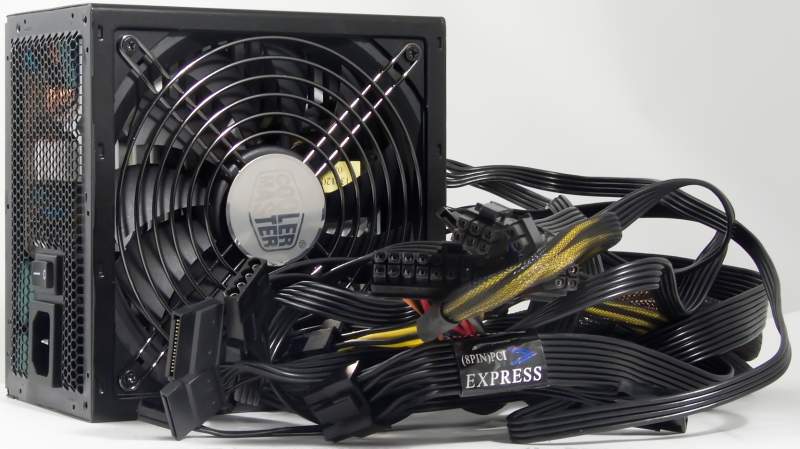

Блок питания Cooler Master RS-500-AMBA-D3 (Silent Pro 500) поставляется в ритейл упаковке, представляющей собой картонную коробку–трансформер с глянцевой полиграфией.

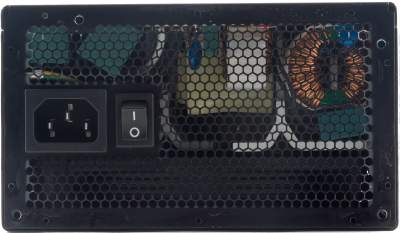

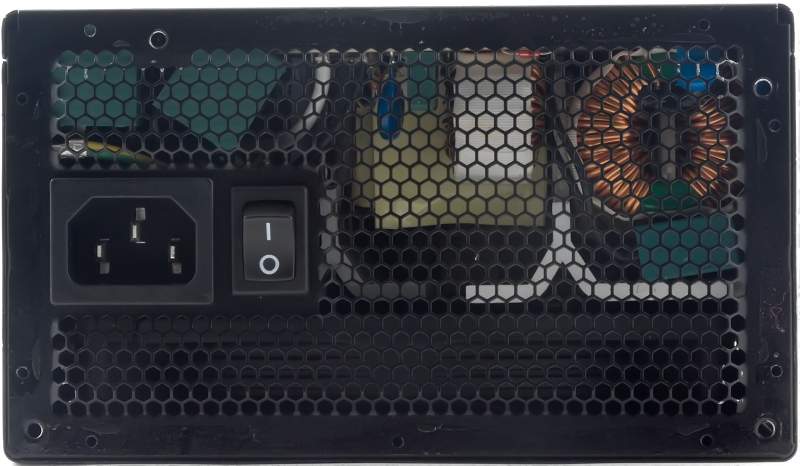

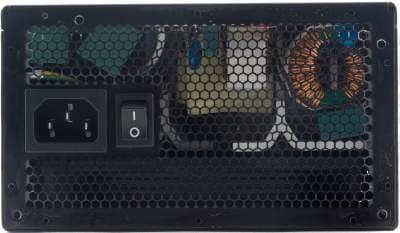

Корпус блока питания выполнен из стали толщиной около 0,8 мм. На внешней стороне корпуса БП расположен выключатель сетевого питания и разъем для подключения сетевого кабеля.

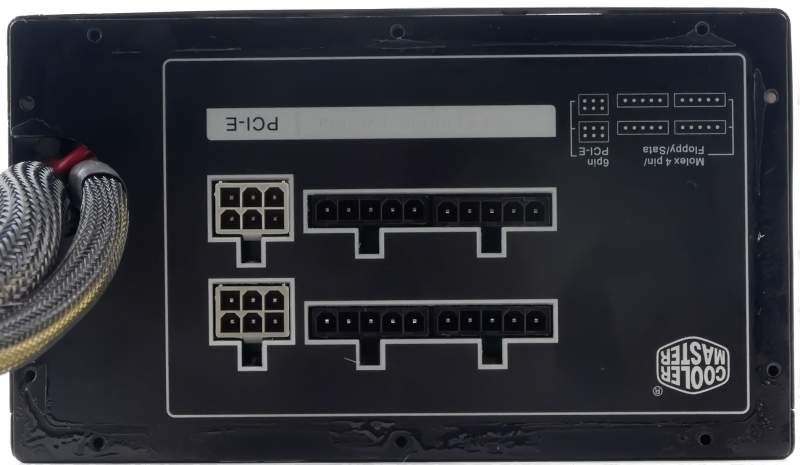

С другой стороны корпуса размещен блок разъемов для подключения модульных элементов, а также монтажное отверстие для вывода проводов, к сожалению, не оснащенное пластиковой прокладкой, что может привести к преждевременному выходу блока питания из строя, вследствие перетирания проводов.

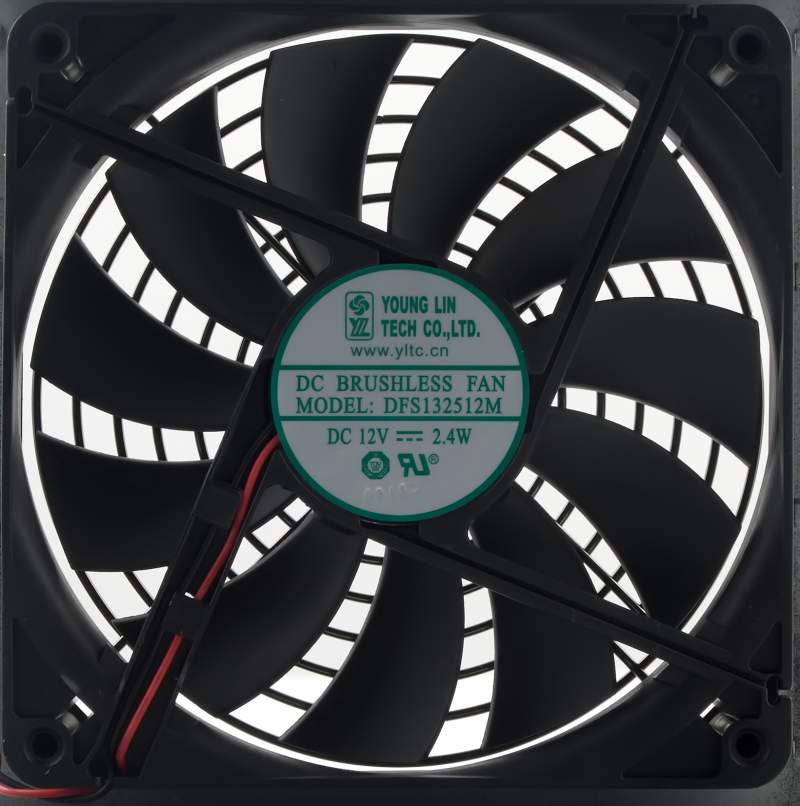

Под вентиляционным отверстием, закрытым проволочной решеткой, установлен нагнетающий вентилятор типоразмера 135 мм DFS132512M производства компании YOUNG LIN TECH. Данный вентилятор имеет максимальный ток потребления 0,2 А и основан на подшипнике скольжения. Использование вентилятора на основе подшипника скольжения в столь термонагруженном узле, каким является блок питания, нельзя признать оптимальным, и, видимо, это было сделано для снижения общего уровня шума.

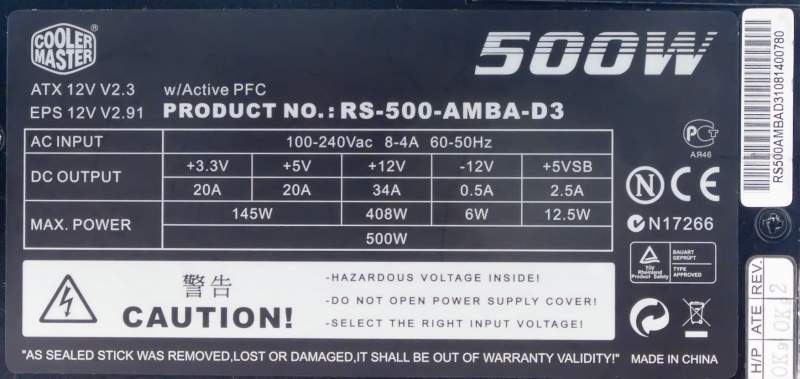

Мощность шины 12V у блока питания Cooler Master RS-500-AMBA-D3 составляет 408 Вт, что превышает аналогичный параметр типового блока питания мощностью 450 Вт из Power Supply Design Guide на 48 ватт. Мощность шины 3,3&5V заметно превышает требования PSDG, но в современных системах она останется невостребованной.

С точки зрения заявленных характеристик, маркировку блока питания можно признать вполне адекватной.


Наименование
блока питания
Максимальный ток, А
Максимальная мощность, Вт
3,3V
5V
12V1
12V2
12V3
12V4
3,3&5V
12V
Общая

ATX12V ver. 2.3 180W
13
14
10
80
120
175
ATX12V ver. 2.3 220W
13
14
14
80
168
215
ATX12V ver. 2.3 270W
19
15
17
97
204
265
ATX12V ver. 2.3 300W
21
15
11
8
103
216
295
ATX12V ver. 2.3 350W
21
15
11
14
103
264
345
ATX12V ver. 2.3 400W
24
15
17
14
120
300
395
ATX12V ver. 2.3 450W
24
15
17
16
120
360
445
Cooler Master RS-500-AMBA-D3
20
20
34
145
408
481,5

Длина проводов для подключения комплектующих внутри системного блока у данного БП следующая:

  • до основного разъема АТХ — 42 см
  • до процессорного разъема 8 pin SSI — 53
  • до разъема PCI-E 2.0 VGA Power Connector — 46 см
  • до разъема PCI-E 2.0 VGA Power Connector — 46 см
  • до первого разъема SATA Power Connector — 45 см, плюс еще 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector
  • до первого разъема SATA Power Connector — 45 см, плюс еще 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector
  • до разъема Peripheral Connector (молекс) — 45 см, плюс еще 16 см до второго такого же разъема и плюс еще 16 см до третьего разъема Peripheral Connector
  • до разъема Peripheral Connector (молекс) — 45 см, плюс еще 16 см до второго такого же разъема и плюс еще 15 см до разъема питания FDD

Наименование разъема
Количество коннекторов
Примечание
всего
из них съемных

24 pin Main Power Connector
   разборный
4 pin 12V Power Connector
1
   в составе SSI PC
8 pin SSI Processor Connector
1
   разборный
6 pin PCI-E 1.0 VGA Power Connector

8 pin PCI-E 2.0 VGA Power Connector
2
 2 (1+1)  разборный
4 pin Peripheral Connector
5
 5 (3+2)  обычный
15 pin Serial ATA Connector
6
 6 (3+3)
4 pin Floppy Drive Connector
1
 1

Количества разъемов и длины проводов достаточно, как для среднего домашнего системного блока, так и для игровой станции или домашнего файлового сервера. Все необходимые разъемы в наличии, хотя размещение молексов только на двух жгутах может создать некоторые проблемы при подключении комплектующих в высоких корпусах.

Также стоит отметить возможную проблему при использовании данного блока питания в высоких корпусах с местом установки в нижней части корпуса, так как при наличии разъема ATX12V в левом верхнем углу системной платы, длина провода до соответствующего коннектора блока питания может потребоваться вплоть до 80 см, особенно при использовании системы Cable Management корпуса.

Тестируемый блок питания оснащен активной схемой коррекции коэффициента мощности и, скорее всего, имеет расширенный диапазон питающих напряжений от 115 В, так что у владельцев маломощных ИБП могут возникнуть определенные проблемы с эксплуатацией данного блока питания. Во всех остальных случаях наличие APFC и расширенного диапазона питающих напряжений можно считать достоинством.

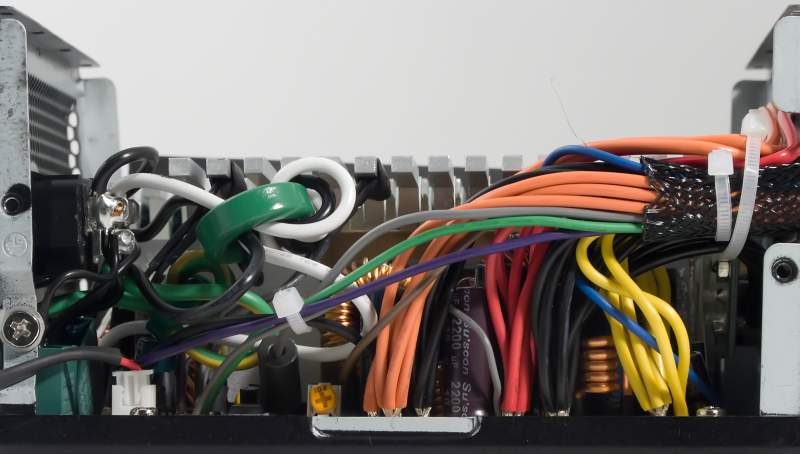

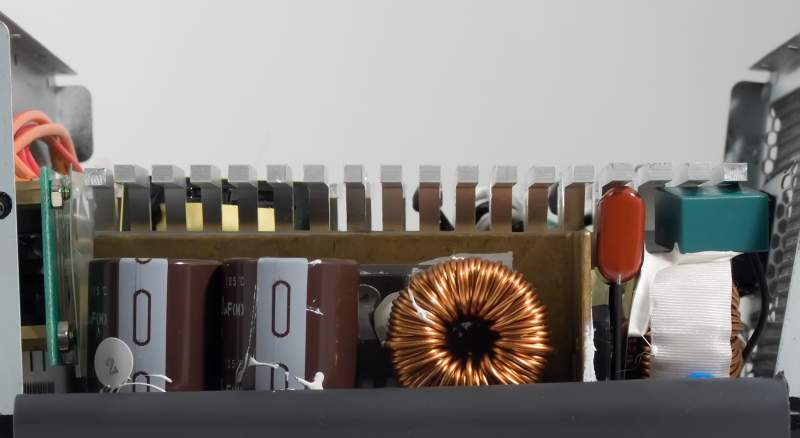

Во входном выпрямителе установлена батарея из двух конденсаторов, рассчитанных на максимальную температуру 105 градусов.

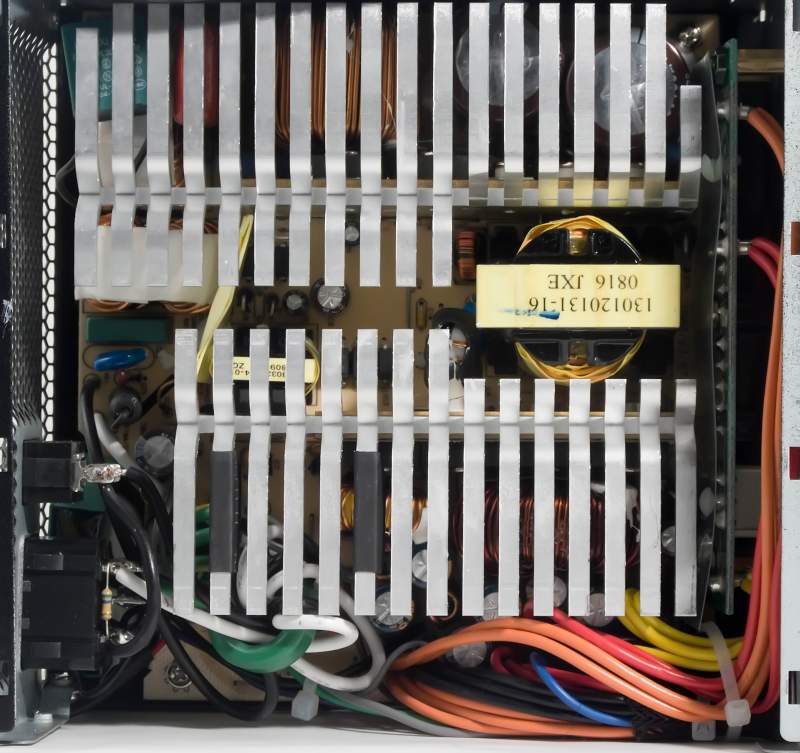

Радиаторы ключевых транзисторов и диодных сборок имеют несимметричную Т-образную форму с толщиной основания 3 мм и высотой основания около 30 мм. Полупроводниковые элементы установлены на радиаторы через пластину из желтого металла толщиной около полутора миллиметров.

Минимальное расстояние от корпуса конденсатора выпрямителя до ближайшего силового элемента составляет около 2 мм, до радиатора ключевых транзисторов — около 5 мм. Подобную компоновку можно оценить удовлетворительно.

Тестирование электрических параметров

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны – по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения:

  • насыщенный зеленый — 1% (отлично, 5 баллов)
  • светло-зеленый — 2% (очень хорошо, 4 балла)
  • желтый — 3% (хорошо — 3 балла)
  • оранжевый — 4% (удовлетворительно — 2 балла)
  • красный — 5% (плохо, но в пределах нормы — 1 балл)
  • белый — более 5% (неудовлетворительно — 0 баллов)

По результатам теста выставляется оценка за качество электропитания, как на полуплоскости в целом, так и в наиболее актуальном рабочем диапазоне, за который мы приняли прямоугольник левый нижний угол которого имеет координаты (50;40), а верхний правый угол координаты (200;60). Данный диапазон представляется наиболее актуальным для домашнего пользователя.

Оценка выставляется по худшему цвету (отклонению), при условии что массив точек данного цвета имеет размер минимум 3×3. Для выставления интегральной оценки, полученные баллы суммируются с использованием дополнительных коэффициентов, отражающих актуальность каждого напряжения в современном системном блоке:

  • коэффициент для 12V — 4×
  • коэффициент для 5V — 2×
  • коэффициент для 3,3V — 1×

Формула расчета выглядит следующим образом:
INTRATING=(O12×K12+O5×K5+O3×K3)/(K12+K5+K3), где:

  • O3,O5,O12 — оценки для линий 5, 12 и 3,3 В
  • К3, К5, К12 — вышеуказанные коэффициенты.

Cooler Master Silent Pro M 500 (RS-500-AMBA-D3)









  3,3V 5V 12V Общая
По всей полуплоскости отлично неудовл. неудовл. 0,71 (неудовл.)
В рабочем диапазоне отлично очень хорошо хорошо 3,57 (хорошо)

Напряжение 12V выходит из диапазона допустимых значений, но только при граничных значения мощности нагрузки, так что в реальной системе с подобным поведением блока питания столкнуться маловероятно. В рабочей зоне значения всех напряжений имеют отклонение в пределах трех процентов, что можно признать удовлетворительным показателем.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V, конечно при условии, что значения напряжений остаются в пределах нормы.

В нашем случае реальная системная мощность составила — 450 Вт.

Очередной этап тестирования заключается и измерений полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.

Коэффициент полезного действия в среднем по всему диапазону мощности составил около 82,5 процента, что можно считать хорошим показателем. При этом КПД в диапазоне от 50 до 250 Вт составил около 83 процентов. Коэффициент мощности у данного блока питания составил в среднем 90,5 процента, что является средним показателем для БП, оснащенных активным корректором коэффициента мощности.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 22 дБА. Во время измерения все электрироприборы в комнате отключаются.

Уровень шума находится на действительно низком уровне. Блок питания не бесшумен, но услышать, как он работает можно только при очень низком уровне фонового шума в помещении и расстоянии до вентиляционной решетки блока питания менее двух метров.

Рейтинги и коэффициенты

Для удобства сравнения и оценки протестированных моделей БП мы решили ввести систему рейтингов и коэффициентов. С рейтингом мощности или же с реальной системной мощностью мы познакомились чуть выше во время первого этапа тестирования, поэтому не будем повторяться и лишь скажем, что он равен 450 Вт.

Коэффициент маркетинговой корректности (КМК) – показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 450/500 = 0,9
Это очень хороший показатель, близкий к единице.

Коэффициент экономической целесообразности (КЭЦ) показывает отношение рассчитанного нами рейтинга мощности к средней розничной цене по городу Москве по данным прайс-ру, то есть проще говоря мы получаем коэффициент показывающий эффективность вложения одного доллара (рубля) в ваттах. Соответственно, чем он выше, тем лучше.

В данном случае средняя цена на момент тестирования составила $151, соответственно КЭЦ = 450/151 = 2,98 Вт/доллар

Результат является очень низким, цена определенно завышена.

Итоги

Протестированный блок питания оставил неоднозначное, но достаточно неплохое впечатление. Он имеет ряд достоинств. В первую очередь — это низкий уровень шума, а также достаточно высокий коэффициент полезного действие, с которым обратно пропорционально связано выделение тепла блоком питания в ходе преобразования электрической энергии. Также удачно реализована модульная система подключения дополнительных разъемов.

К недостаткам можно отнести достаточно сильные отклонения выходных напряжений, однако в рабочем диапазоне они все же находятся на приемлемом уровне.
