Блок питания Cooler Master Silent Pro Gold 800W

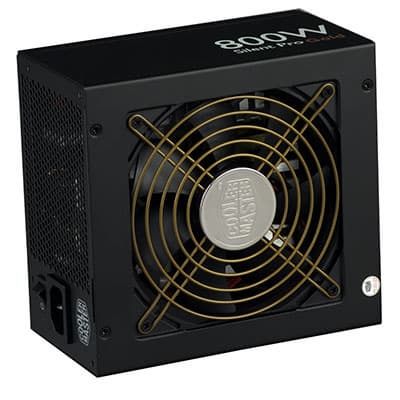

Внешний вид блока питания Cooler Master Silent Pro Gold 800W
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Серия блоков питания Silent Pro Gold компании Cooler Master включает пять моделей мощностью от 600 до 1200 Вт. Интересно, что компания не позиционирует данную серию как решение со сверхнизким уровнем шума, хотя наименование серии определенным образом на это и намекает. В целом фраза «Silent Pro» уже достаточно давно стала узнаваемым атрибутом блоков питания производства Cooler Master, и в данный момент она присутствует в наименовании целых трех серий: Silent Pro M2, которая пришла на смену Silent Pro M и вскоре полностью ее заменит в продаже; вышеупомянутая серия Silent Pro Gold, которая хоть и не является уже новинкой, но имеет совсем небольшой возраст по меркам индустрии блоков питания; наконец, существует серия Silent Pro Hybrid, которая занимает в арсенале компании топовую позицию. У неподготовленного покупателя такое разнообразие довольно различных продуктов с похожими названиями может вызвать некоторую путаницу, что неудивительно. Постараемся разобраться, в чем заключаются отличия у блоков питания Cooler Master с созвучными именами.

Silent Pro Gold некоторое время была топовой серией компании, пока не появилась уже упомянутая Silent Pro Hybrid. Но и сейчас, с учетом стоимости порядка 200 долларов за модель мощностью 800 ватт, с которой мы и познакомимся, продукты данной серии явно претендуют на категорию премиум-решений.

Упаковка блока питания Cooler Master Silent Pro Gold 800W

Поставляется блок питания в картонной коробке весьма нескромных габаритов, что неудивительно, так как помимо самого БП приличное место внутри занимает набор проводов для подключения комплектующих. Ручки для переноски упаковка лишена, и это не слишком удобно, учитывая массу комплекта в районе трех килограммов. Если затруднительно изготовить коробку с ручкой, то почему бы сразу не комплектовать БП пакетом для переноски, как это делают некоторые производители обуви?

Впрочем, отсутствие ручки понятно: дизайнеры не зря старались придать упаковке вид и пропорции золотого слитка, и торчащая из «металла» пластиковая ручка испортила бы впечатление. Вообще, сочетание черного и золотистого цветов часто встречается у блоков питания, имеющих сертификат 80Plus Gold. При этом внешность самого блока питания можно даже назвать элегантной, так как помимо гармоничного сочетания цветов БП имеет весьма компактные размеры.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 780 Вт. Данная величина немного превышает значение типового блока питания мощностью 800 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,975 — это отличный показатель для блоков питания подобной мощности.

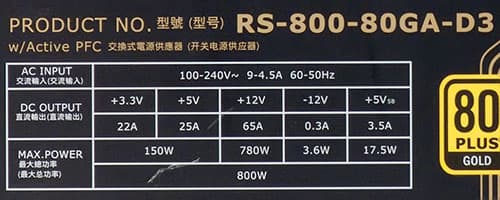

Характеристики блока питания Cooler Master Silent Pro Gold 800W

Длина проводов и количество разъемов

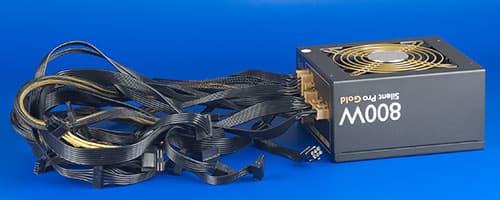

Провода и разъемы блока питания Cooler Master Silent Pro Gold 800W

Фиксированные
до основного разъема АТХ — 50 см
до процессорного разъема 8 pin SSI — 60 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 10 см до разъема PCI-E 1.0 VGA Power Connector
Модульные
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 10 см до разъема PCI-E 1.0 VGA Power Connector
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 10 см до разъема PCI-E 1.0 VGA Power Connector
до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
до разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго такого же разъема, плюс еще 10 см до разъема питания FDD
до разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector3
8 pin PCI-E 2.0 VGA Power Connector3разборные
4 pin Peripheral Connector4эргономичные
15 pin Serial ATA Connector9на 3 жгутах
4 pin Floppy Drive Connector1

У данного блока питания используется так называемая модульная система подключения проводов с коннекторами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

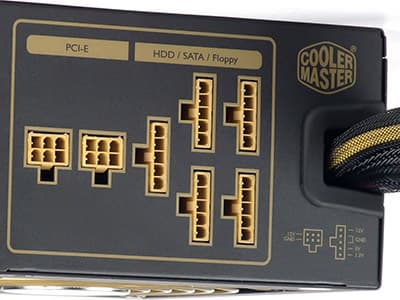

Ввод проводов в корпус у блока питания Cooler Master Silent Pro Gold 800W

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Разъемы SATA Power размещены на трех жгутах, что весьма удобно. Некоторые сомнения может вызвать только компоновка коннекторов питания для видеоадаптеров: более логично выглядело бы размещение 8- и 6-контактных разъемов на разных жгутах или же использование для каждого из разъемов индивидуального подключения, так как более четырех коннекторов для питания видеокарт в реальности будут практически невостреборваны.

По поводу длины проводов до разъемов — она вполне стандартна для данной ценовой категории. Длина проводов до коннектора питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 60 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно почти для всех корпусов типоразмера miditower с нижним расположением блока питания, но для корпусов типоразмера full tower и более габаритных длина проводов до коннектора питания процессора может оказаться недостаточной.

Система охлаждения

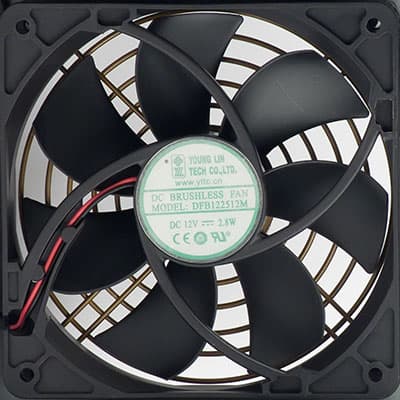

Вентилятор блока питания Cooler Master Silent Pro Gold 800W

В блоке питания установлен вентилятор типоразмера 120 мм (DFB122512M), имеющий, по данным производителя, максимальную скорость вращения 1500 оборотов в минуту. Вентилятор основан на подшипнике качения, что должно положительно сказаться на его сроке службы. Произведен вентилятор компанией YLTC.

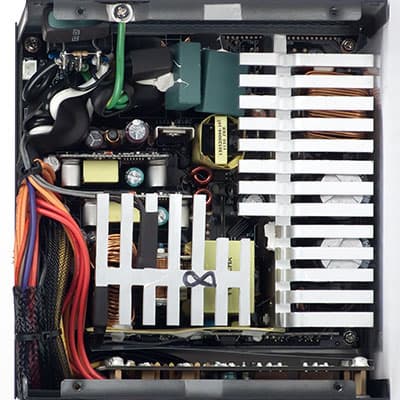

Вид платы блока питания Cooler Master Silent Pro Gold 800W

Внутри корпуса БП можно увидеть два радиатора с толщиной основания около 6 мм. Если первый радиатор с высоковольтными элементами вполне стандартный, то второй представляет собой гибрид с основным трансформатором. Вполне оригинально также и взаимное расположение радиаторов: в теории такая конструкция должна обеспечивать меньшее аэродинамическое сопротивление потоку воздуха от вентилятора и, как следствие, меньшую скорость вращения последнего для достижения нужных аэродинамических характеристик.

Тестирование блока питания

Работа на максимальной мощности блока питания Cooler Master Silent Pro Gold 800W

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение 20 минут. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

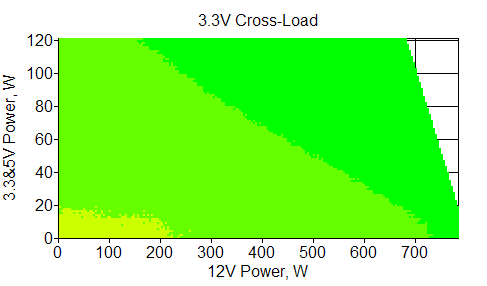

Отклонения по линии +3,3 VDC

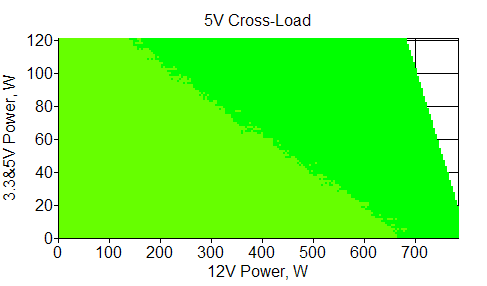

Отклонения по линии +5 VDC

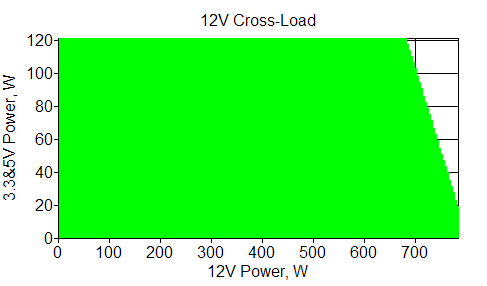

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. Почти во всем диапазоне измеренным значениям напряжений удалось уложиться в два процента за исключением небольшого участка на низкой мощности для канала +3,3VDC — тут отклонения в пределах трех процентов, что можно считать хорошим показателем.

При типичном распределении мощности по каналам выходные параметры блока питания находятся на очень хорошем уровне.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 90 процентов в диапазоне мощности от 200 до 800 ватт. Одновременно с этим, КПД на мощности 50 Вт составил около 80 процентов, на мощности 35 Вт — около 72 процентов. Это очень хороший показатель для современных блоков питания подобной мощности.

График рассеиваемой мощности представляет собой достаточно плавную линию без резких изгибов — правда, после точки в 750 ватт его крутизна незначительно увеличивается, что говорит о повышении приращения рассеиваемой мощности.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 750 Вт.

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-ЭКО, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Шум блока питания находится на уровне ниже среднего в достаточно широком диапазоне мощности. Это значит, что уровень шума от работы БП будет незаметен или малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

Затем начинается достаточно плавное повышение шума, и на максимальной мощности шум уже немного превышает эргономичный уровень в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Ничего страшного в этом нет, так как в реальности раскочегарить блок питания до такого уровня будет весьма непросто, особенно если принять хотя бы минимальные меры по организации нормальной вентиляции в корпусе системного блока.

Можно оценить общий уровень акустической эргономики данной модели как находящийся на хорошем уровне, причем данный блок питания действительно можно эксплуатировать в компьютере, расположенном на столе, рядом с пользователем, и никакого существенного беспокойства это вызвать не должно. С другой стороны, применять этот блок питания в системах, имеющих сверхнизкий уровень шума, особого смысла не имеет.

Тем не менее, есть группа пользователей, для которых важной характеристикой является не абсолютный уровень шума, а его изменение во времени в зависимости от потребляемой мощности и нагрузки на систему — для них данная модель может оказаться довольно интересной, так как обеспечивает одинаковый уровень шума в широком диапазоне мощности.

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества данной модели представляют собой вполне сбалансированный набор: очень хорошие электрические характеристики, высокая эффективность преобразования, пониженный относительно средне-типичного значения уровень шума, а также высокая нагрузочная способность по шине +12VDC. Длина проводов, к сожалению, не позволяет гарантировать беспроблемную установку БП во что-либо большее современного типового мидитауэра типа Cooler Master 690 II. Наилучшим вариантом использования данного БП будет его эксплуатация в высокопроизводительной системе, к которой имеются требования по хорошей акустической эргономике, но умеренно жесткие. Для любителей иметь трехкратный запас мощности данная модель также может быть интересной.

Итоги

Мы не выявили каких-либо серьезных проблем у данной модели. Наоборот — почти все параметры на уровне выше среднего, это можно сказать и про электрические характеристики, и про эффективность преобразования. Акустическая эргономика находится на хорошем, но не рекордном уровне. Подобный набор реальных характеристик есть далеко не у всех продуктов из того же ценового диапазона, так что модель можно считать вполне удачной.


Средняя текущая цена (количество предложений)
Блок питания Cooler Master Silent Pro Gold 800W
Н/Д(0)


Блок питания Cooler Master Silent Pro Gold 800W
предоставлен на тестирование производителем
