Блок питания Chieftec GPA-500S8

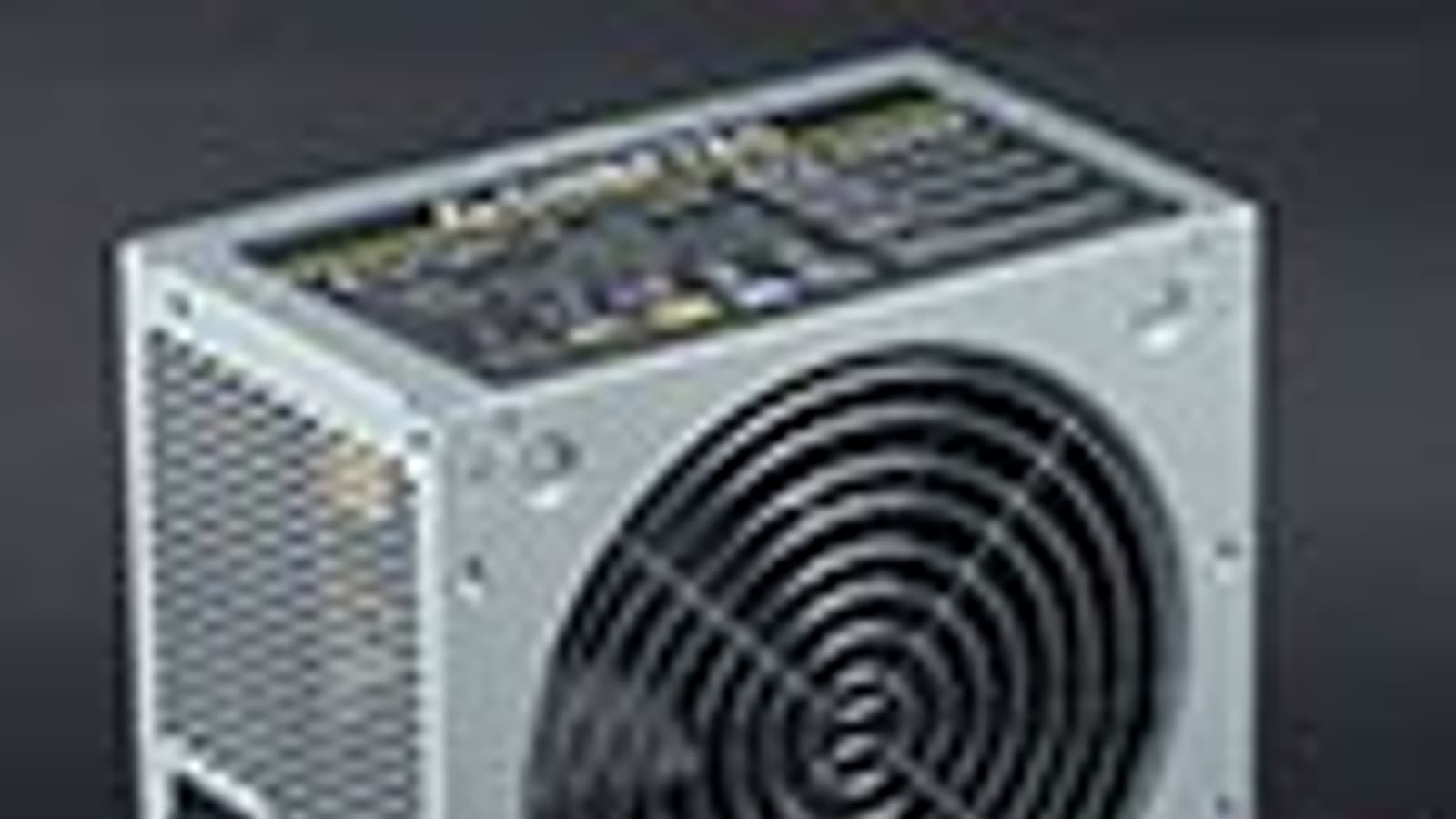

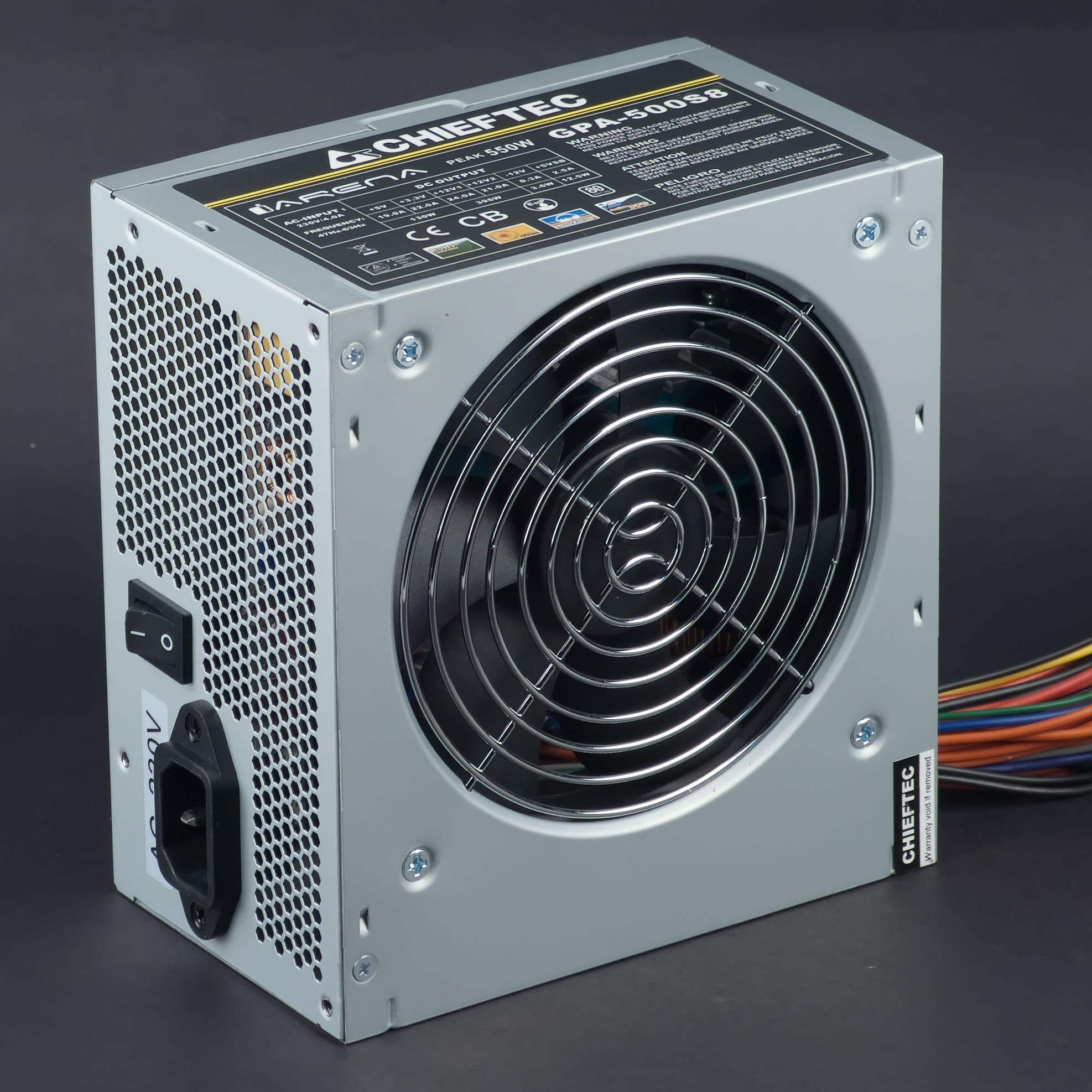

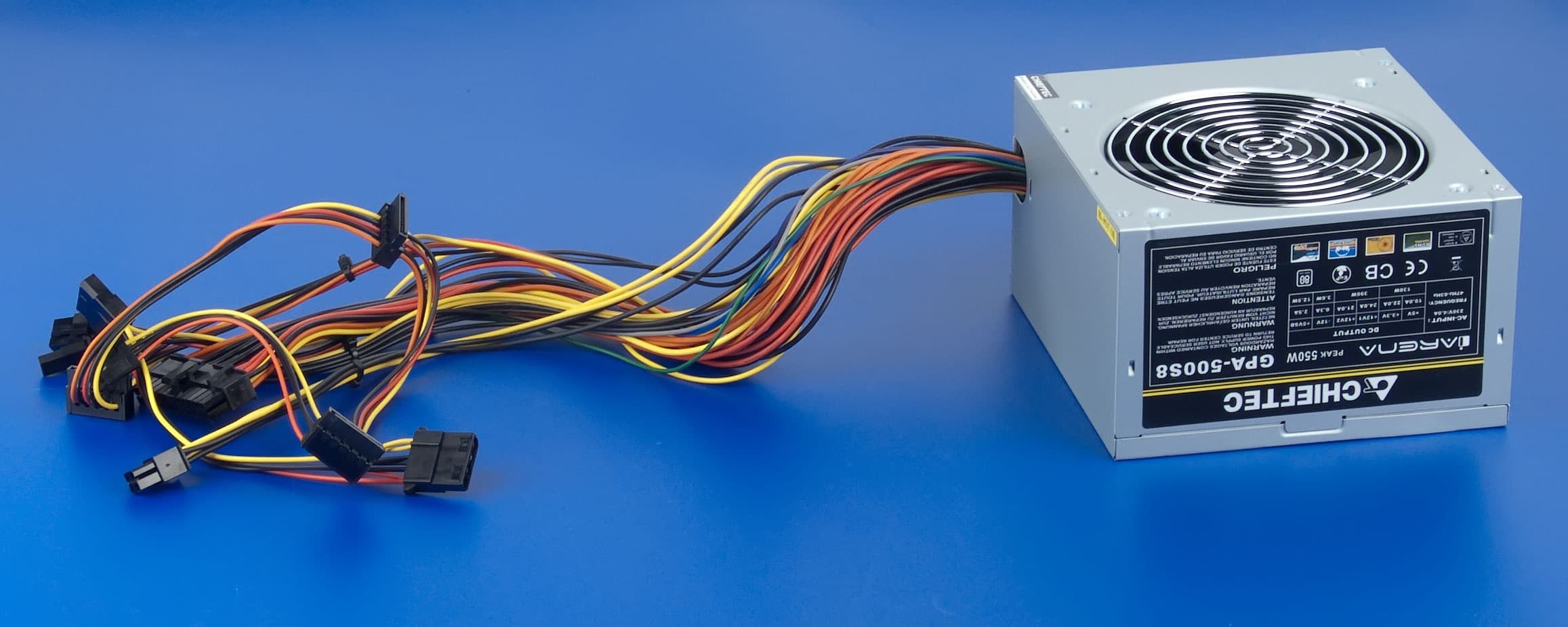

Внешний вид блока питания Chieftec GPA-500S8
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Пополнение серии iArena прошло тихо и незаметно для основной массы розничных покупателей блоков питания, что неудивительно, так как данная серия всегда позиционировалась в качестве набора решений для системных интеграторов и сборщиков ПК. В 2011 году серия была существенно обновлена, в ней появилось сразу восемь новых моделей мощностью от 350 до 500 Вт. Стоит обратить внимание, что в серия разделена на две группы: в одну из них входят модели, не имеющие сертификата 80Plus, а во вторую, как можно догадаться, входят модели этот сертификат имеющие.

Мы познакомимся со старшей моделью GPA-500S8 из данной серии, модель, как это явствует из наименования, имеет сертификат 80Plus.

Внешний вид блока питания вполне привычен: базовое гальванизированное покрытие серого цвета, проволочная решетка и 120 мм вентилятор под ней.

Из упаковки продуктам данной серии положен только пакет , интеграторам красивая упаковка ни к чему.

Характеристики

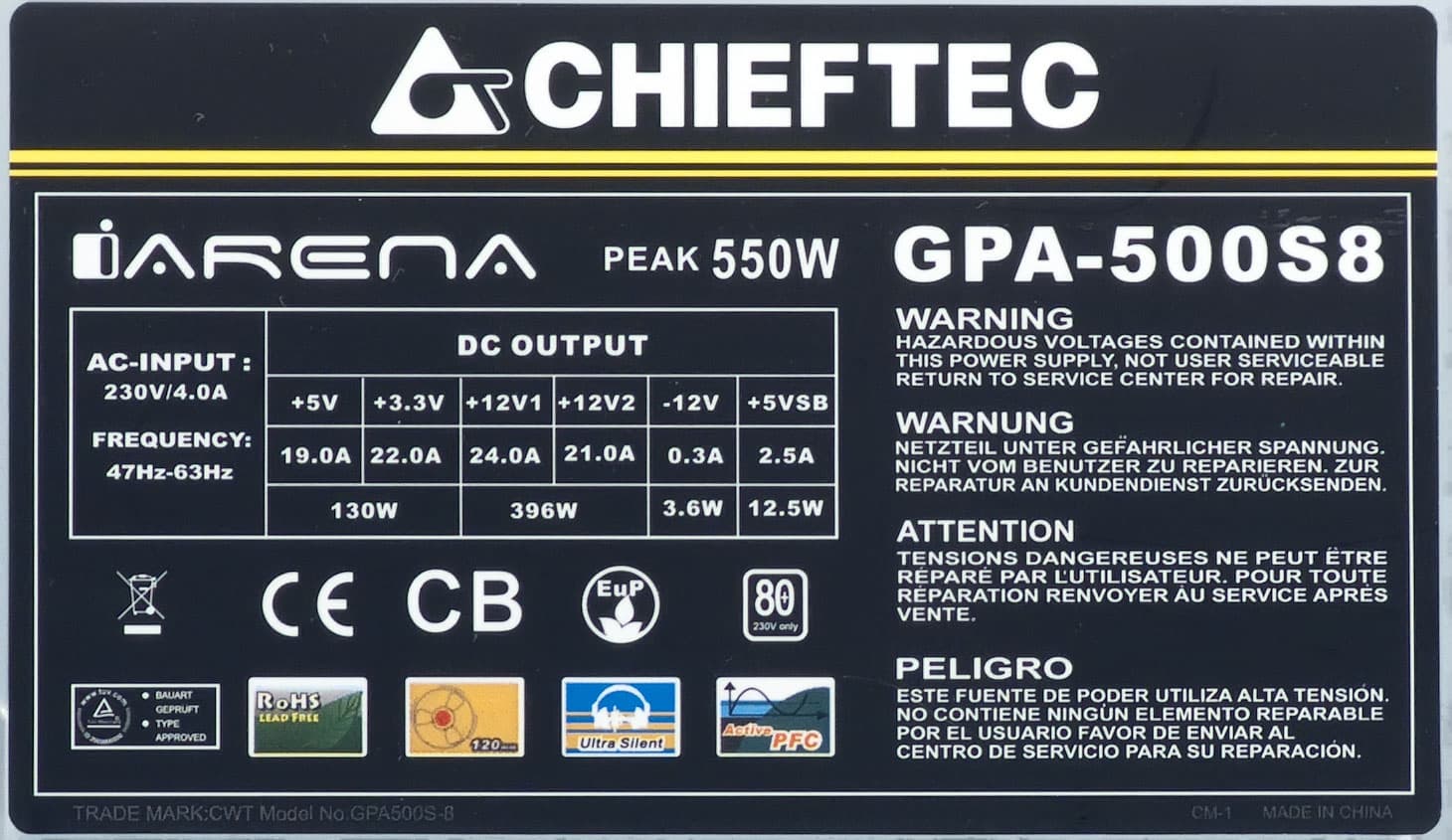

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 396 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 450 и 550 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,792, что является низким показателем для современных решений подобной мощности.

>

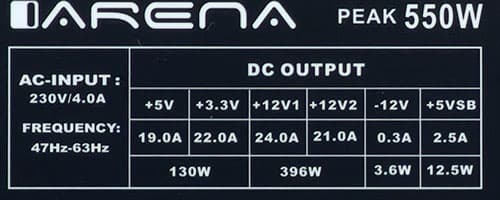

Характеристики блока питания Chieftec GPA-500S8

Длина проводов и количество разъемов

  • до основного разъема АТХ — 38 см
  • до процессорного разъема 4 pin ATX12V — 38 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 38 см
  • до первого разъема SATA Power Connector — 37 см, плюс 15 см до второго такого же разъема, еще 15 см до третьего разъема SATA Power Connector
  • до разъема Peripheral Connector (молекс) — 41 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема питания FDD

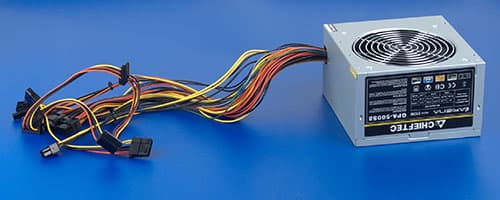

Провода и разъемы блока питания Chieftec GPA-500S8
Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1Разборный
4 pin 12V Power Connector1
8 pin SSI Processor Connectorнет
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector1разборный
4 pin Peripheral Connector2
15 pin Serial ATA Connector3
4 pin Floppy Drive Connector1

Количество разъемов и их расположение на жгутах проводов не является оптимальным для современного системного блока. С учетом перехода оптических накопителей и жестких дисков на питание от разъема SATA Power, рекомендуется размещать в блоке питания не менее двух жгутов с разъемами SATA Power с не менее чем двумя разъемами на каждом, а в данном случае мы видим всего три разъема на одном жгуте, что может оказаться очень неудобным.

Длина проводов у данного блока питания небольшая и скорее типична для низкобюджетных решений. Ее будет достаточно лишь для использования в корпусах типоразмера minitower и miditower с верхним расположением БП.

Конструкция

Блок питания оснащен активным корректором коэффициента мощности, но, по заявлению производителя, имеет стандартный диапазон питающих напряжений.

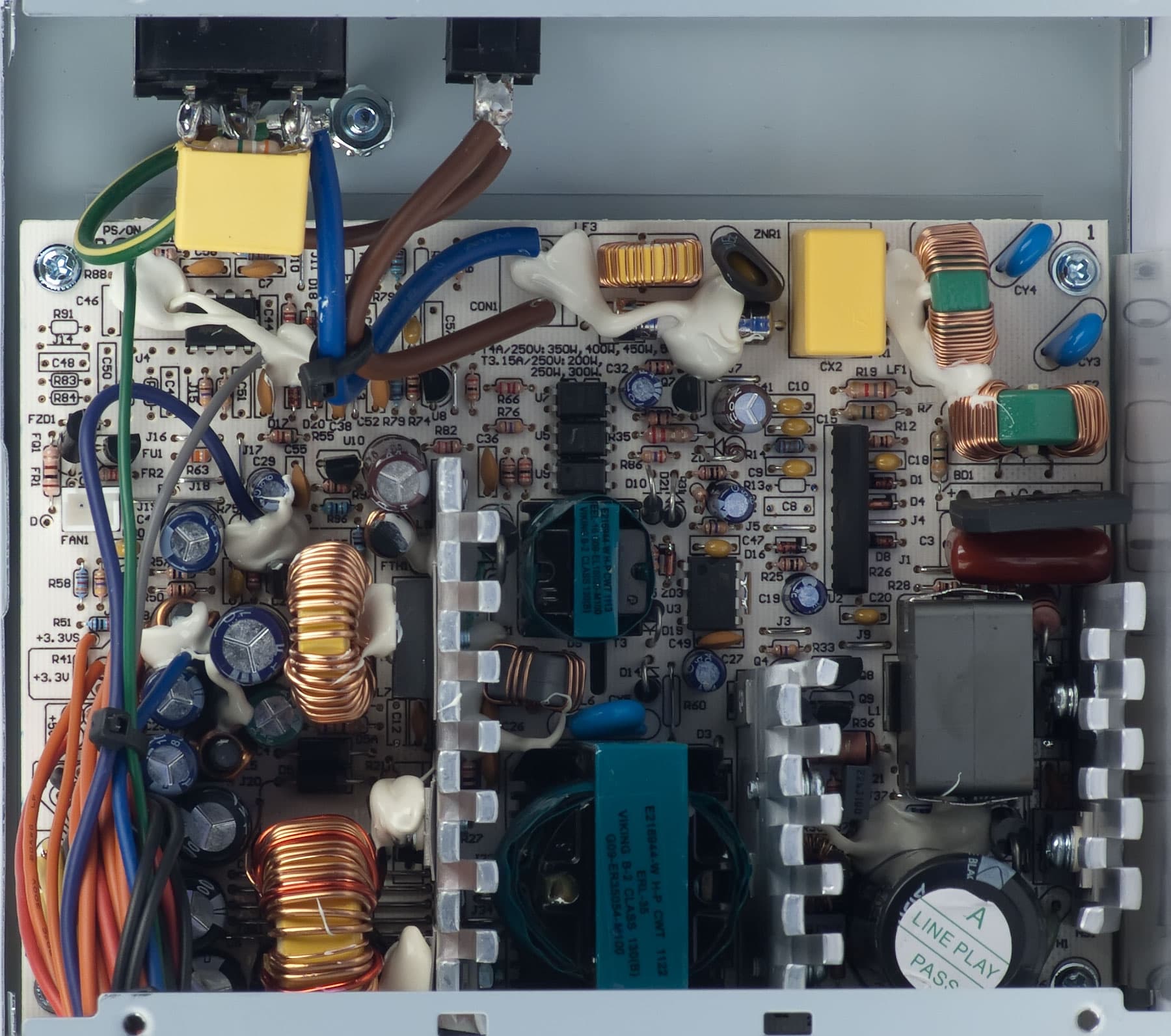

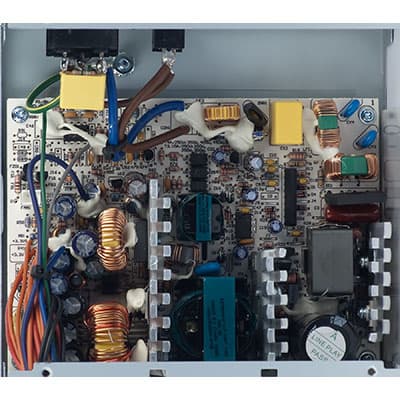

Вид платы блока питания Chieftec GPA-500S8

Основные полупроводниковые элементы установлены на трех компактных радиаторах с толщиной основания около 3 мм, оребрение которых выполнено путем расщепления верхней части. Радиаторы не перекрывают расположенные рядом элементы и не препятствуют их обдуву, а также имеют достаточно невысокое аэродинамическое сопротивление.

Массо-габаритные характеристики теплорассеивающих элементов, а также общий вид элементов во внутреннем объеме БП, скорее соответствуют очень дешевому четырехсотваттнику.

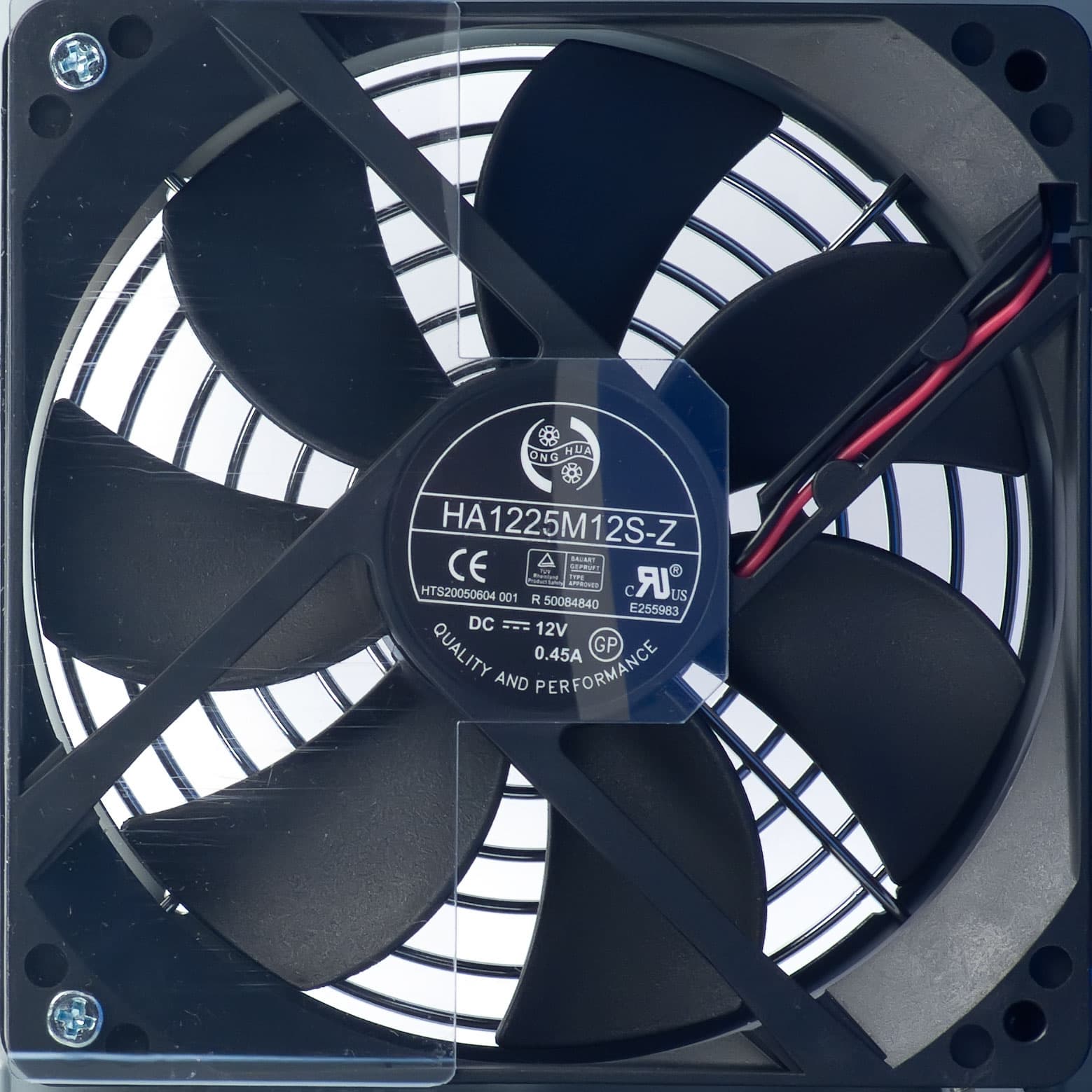

Вентилятор блока питания Chieftec GPA-500S8

В блоке питания установлены конденсаторы производства компании Aishi. В выходном каскаде установлены конденсаторы, имеющие максимальную рабочую температуру 105 градусов. В накопителе входного выпрямителя установлен конденсатор емкостью 270 мкФ (400 В), при этом типичная емкость данного конденсатора для блоков питания подобной мощности, обычно находится в диапазоне 330—380 мкФ.

Под проволочной решеткой установлен вентилятор HA1225M12S-Z типоразмера 120 мм производства Dongguan Honghua Electronic Technology Co. Данная модель вентилятора основана на подшипнике скольжения и имеет максимальную скорость вращения 2000 об/мин.

Cтоит учесть, что применение вентилятора на основе подшипника скольжения граничного типа не является оптимальным в блоке питания по причине невысокого ресурса подобных подшипников при эксплуатации в условиях повышенной температуры и запыленности. Но в столь недорогих продуктах, вентиляторы данного типа применяются повсеместно, так как они имеют более низкую стоимость по сравнению с вентиляторами на шарикоподшипниках.

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3.3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

  3.3V 5V 12V Общая
По полному диапазону очень хорошо плохо неудовлетворительно 0,86 (неудовлетвортельно)
В рабочем диапазоне отлично отлично очень хорошо 4,43 (очень хорошо)

По результатам тестирования, выходные параметры блока питания, при типичном для современных систем распределении потребляемой мощности по каналам, находятся на очень хорошем уровне. Максимальные отклонения выходных напряжений в данном диапазоне не превышают двух процентов от номинала.

При нетипичных нагрузках отклонения значений напряжений +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона. Вместе с тем, стоит учитывать, что преимущественно подобные проблемы возникают только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться крайне сложно.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Коэффициент полезного действия не бьет рекордов – это очевидно. С другой стороны КПД на минимальной мощности составляет свыше 70 процентов, что для столь недорого продукта вполне достойно. После 300 Вт на графике хорошо заметен завал КПД, который после 400 Вт только усиливается. С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 400 Вт.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума на минимальной мощности находится на очень низком уровне. При средне-типичной нагрузке уровень шума существенно выше, но вряд ли он побеспокоит кого-то в дневное время суток, хотя спать рядом с таким источником шума вряд ли получится. На мощности выше средней, уровень шума уже приближается к эргономичной границе в 40 дБА, а при последующем повышении нагрузки и преодолевает ее. Таким образом, оптимальный диапазон эксплуатации данного БП с учетом акустической эргономики имеет верхнюю границу порядка 350 Вт.

Акустическая эргономика данной модели не является отличной, чего было бы странно ожидать от столь бюджетного решения, но она находится на вполне приличном уровне.

Оценка потребительских качеств

Позиционируя данную модель, как предназначенную для системных интеграторов и изготовителей ПК, вендор не покривил душой. Продукт очень экономичный со всех сторон и главное его достоинство – это цена. Даже в российской рознице она составляет около 40 долларов. При этом блок питания имеет минимальный набор разъемов, который позволит запитать практически любой офисный компьютер, да и не только офисный. С другой стороны провода до разъемов откровенно короткие, поэтому применять БП придется в корпусах с верхним расположением блока питания, коих в офисах подавляющее большинство.

Акустическая эргономика модели находится на вполне приличном уровне, а при минимальной нагрузке может порадовать пользователя действительно очень низким уровнем шума.

Итоги

Блок питания предельно бюджетный, и это главное что нужно помнить выбирая и покупая данную модель. Он вполне работоспособен на максимальной мощности, но не стоит этим злоупотреблять. По результатам испытаний наиболее оптимальный диапазон мощности имеет верхнюю границу 350 Вт, на более высоких мощностях шум БП становится уже довольно заметным даже в офисном помещении.


Средняя текущая цена (количество предложений)
Блок питания Chieftec GPA-500S8
Н/Д(0)


Блок питания Chieftec GPA-500S8 предоставлен на тестирование производителем
