Блок питания Chieftec CTG-650-80P



Внешний вид блока питания Chieftec CTG-650-80P
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Продолжаем знакомиться с блоками питания средней мощности, способными питать сравнительно мощные системы с одной видеокартой. На этот раз мы познакомимся с обновленным представителем среднебюджетной серии A-80 компании Chieftec. Ранее мы уже рассматривали старшую модель из этой серии, CTG-750C, которая произвела весьма неплохое впечатление. Посмотрим, как проявит себя наш сегодняшний испытуемый.

В отличие от экономичных продуктов серии iArena, CTG-650-80P поставляется в упаковке, предназначенной для розничной продажи, которая представляет собой коробку с матовой полиграфией, выполненную в черных и синих цветах. Выглядит коробка не слишком оригинально, но вполне приятно — без аляповатых элементов.

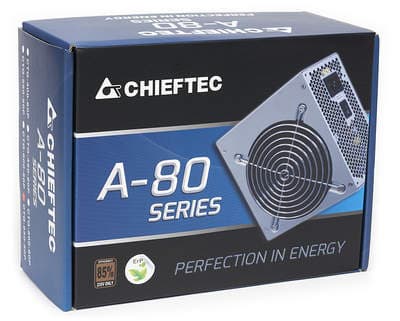

Упаковка блока питания Chieftec CTG-650-80P

Внешний вид блока питания вполне типичен: это параллелепипед серого цвета с этикетками на борту и проволочной решеткой над 120-миллиметровым вентилятором. Видимо, хорошо, что производитель решил сэкономить на внешнем виде продукта, так как при таком бюджете на счету каждая копейка, а собственной прибылью поступаться никто не хочет.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 585 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,9, что является средним показателем для современных решений подобной мощности, хотя для бюджетных продуктов такое значение вполне типично.

Характеристики блока питания Chieftec CTG-650-80P

Длина проводов и количество разъемов

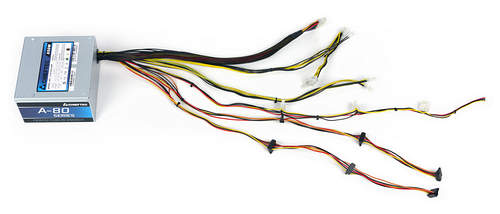

Провода и разъемы блока питания Chieftec CTG-650-80P

Фиксированные
до основного разъема АТХ — 48 см
до процессорного разъема 8 pin SSI — 60 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 40 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 40 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 40 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1монолитный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector2разборные
4 pin Peripheral Connector3эргономичные
15 pin Serial ATA Connector6на 2 жгутах
4 pin Floppy Drive Connector1

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power, то есть порядка 8 штук на трех жгутах.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 60 см. Таким образом, с большинством современных корпусов проблем быть не должно. Но в случае использования очень габаритных корпусов типоразмера full tower (и более) длина проводов до коннектора питания процессора может оказаться недостаточной.

Система охлаждения

Вентилятор блока питания Chieftec CTG-650-80P

В блоке питания установлен вентилятор S1202512L производства Globe Fan. Данная модель вентилятора основана на подшипнике скольжения и имеет максимальную скорость вращения 2000 об/мин при напряжении питания 12 вольт.

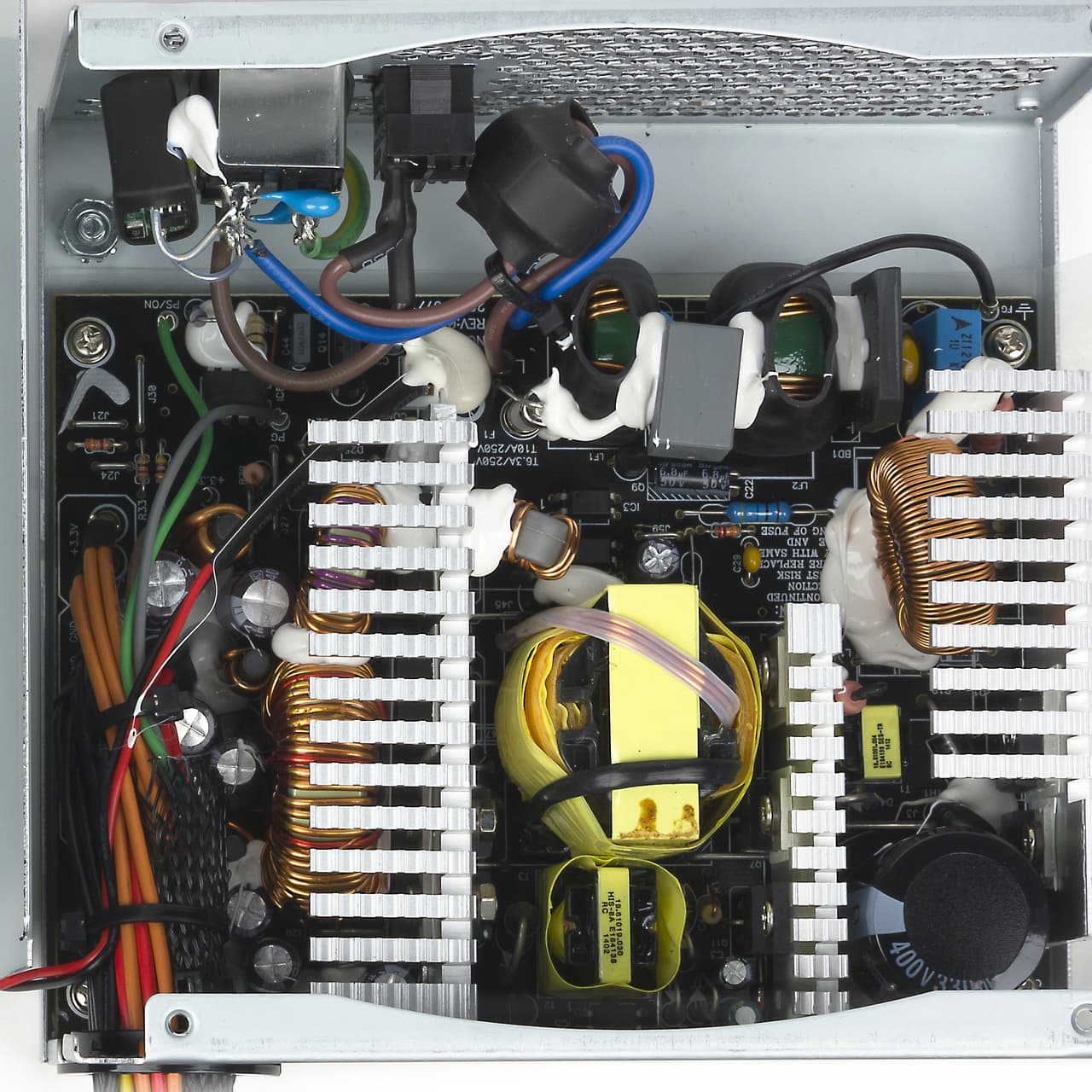

Вид платы блока питания Chieftec CTG-650-80P

Основные полупроводниковые элементы установлены на трех радиаторах, два из которых имеют Г-образную форму, впрочем и они особой массивностью не отличаются, что для бюджетных продуктов как раз и типично.

Конструкция БП вполне стандартна для бюджетных решений: используется схема групповой стабилизации для каналов +12VDC и +5VDC, а также индивидуальный стабилизатор для канала +3.3VDC в выходном каскаде.

В высоковольтной части установлен конденсатор производства компании Teapo емкостью 330 мкФ (400 В), в выходном каскаде установлены преимущественно конденсаторы Su’scon различных номиналов. Радует отсутствие откровенного ноунейма, хотя конденсаторы Su’scon и имеют весьма неоднозначные отзывы.

Тестирование блока питания

Работа на максимальной мощности блока питания Chieftec CTG-650-80P

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

При работе на максимальной мощности нарекания вызывает значение напряжения по каналу +12VDC — оно очень низкое, хоть и в пределах норматива.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

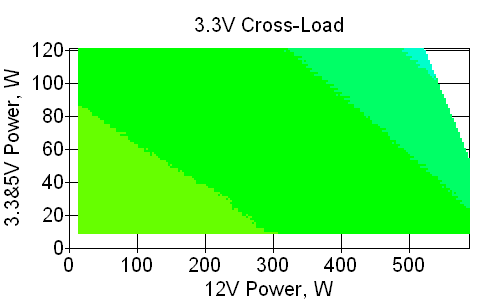

Отклонения по линии +3,3 VDC

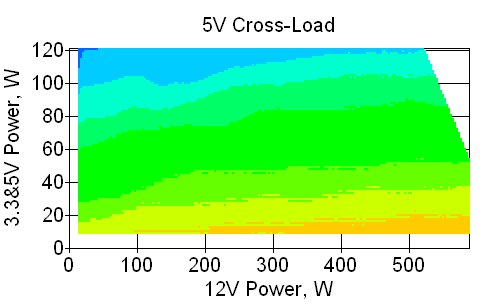

Отклонения по линии +5 VDC

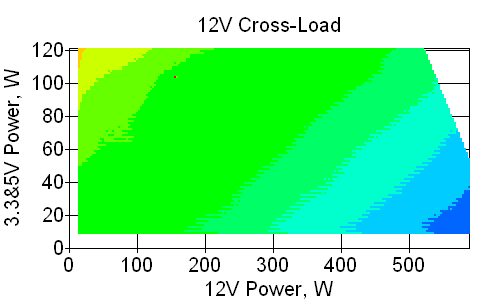

Отклонения по линии +12 VDC

Отклонения от номинальных значений по каналам +3,3VDC и +5VDC невелики. По каналу +12VDC отклонения от номинала увеличиваются при повышении нагрузки на данный канал. Судя по полученным результатам, разумно ограничить нагрузку на канал +12VDC значением 400 Вт.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

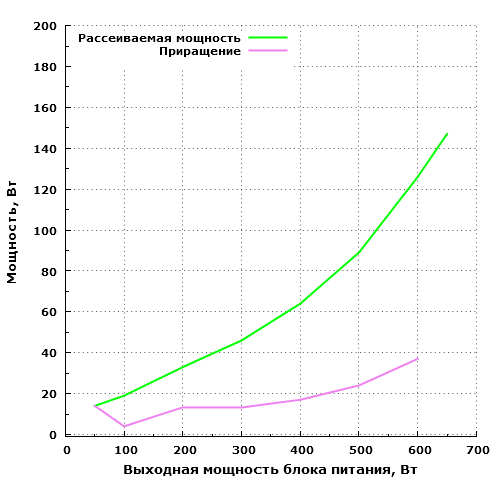

Рассеиваемая мощность Chieftec CTG-650-80P

Экономичность данной модели находится на среднем уровне. 100 Вт блок питания рассеивает на мощности порядка 530 Вт, а 60 Вт — на мощности порядка 380 Вт. На максимальной мощности блок питания рассеивает уже вполне солидные 147 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0320,5
STB0,0780,8
Zload0,1225,8

При работе без нагрузки все вполне достойно.

Пусковой ток, А15,3

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

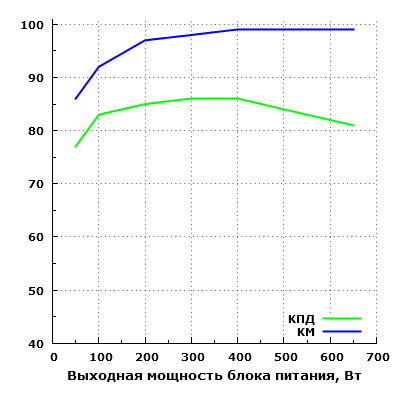

Эффективность Chieftec CTG-650-80P

Эффективность БП находится на относительно невысоком уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 83% в диапазоне мощности от 100 до 500 ватт, максимальное зарегистрированное значение составило около 86,5% на мощности 300 Вт. КПД на мощности 50 Вт составил около 77%.

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра
Уровень шума Chieftec CTG-650-80P

Шум блока питания находится на низком уровне при работе на мощности до 125 Вт включительно, что обычно соответствует режиму невысокой нагрузки. Такой уровень шума от работы БП будет незаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. В ночное время на расстоянии 1 метра и более подобный источник шума также будет малозаметен.

При работе на мощности 200 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле; при более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

На мощности в 350 Вт уровень шума уже заметно выше среднего.

При нагрузке в 500 Вт шум блока питания преодолевает эргономичный уровень в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю.

На максимальной мощности уровень шума блока питания достигает 50 дБА, подобное значение можно охарактеризовать, как очень высокое.

Для любителей тишины модель с подобными характеристиками не подойдет, в то же время потребляемая мощность компьютеров подавляющего большинства пользователей не превышает 350 Вт, а при такой потребляемой мощности этот блок питания не будет сильно выделяться на фоне компонентов компьютера со стоковыми системами охлаждения.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вент. остановлен3
STB3

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества данного продукта находятся на среднем уровне. Акустическая эргономика не самая удачная: хотя на низкой мощности уровень шума действительно низкий, потом график уходит достаточно резко вверх, что не позволяет рекомендовать данную модель даже желающим получить относительно тихо работающий под нагрузкой компьютер. Остальные параметры также находятся на среднем уровне, а электрические характеристики для бюджетного продукта вполне пристойные.

Итоги

Если сравнить стоимость CTG-750C и CTG-650-80P, то последний дешевле на 300 рублей, причем он хоть и немного, но хуже по основным потребительским качествам. А вот по нагрузочной способности канала +12VDC он заметно хуже. Удобство подключения комплектующих также в пользу старшей модели. По-видимому, CTG-650-80P со временем опустится в более доступную нишу в районе 2500 рублей, где и будет конкурировать с аналогами.


Средняя цена по данным price.ru
Н/Д(0)
Средняя цена по данным Яндекс.Маркет
T-10744731
Предложения по данным Яндекс.Маркет
L-10744731-10


Блок питания Chieftec CTG-650-80P предоставлен на тестирование производителем
