Блок питания Chieftec APS-750CB

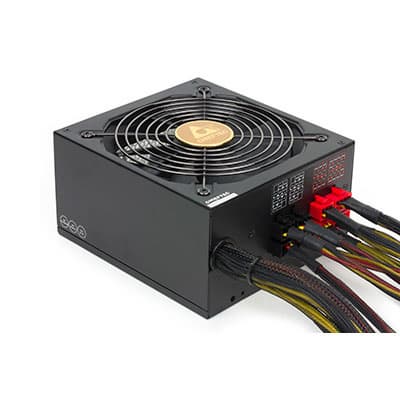

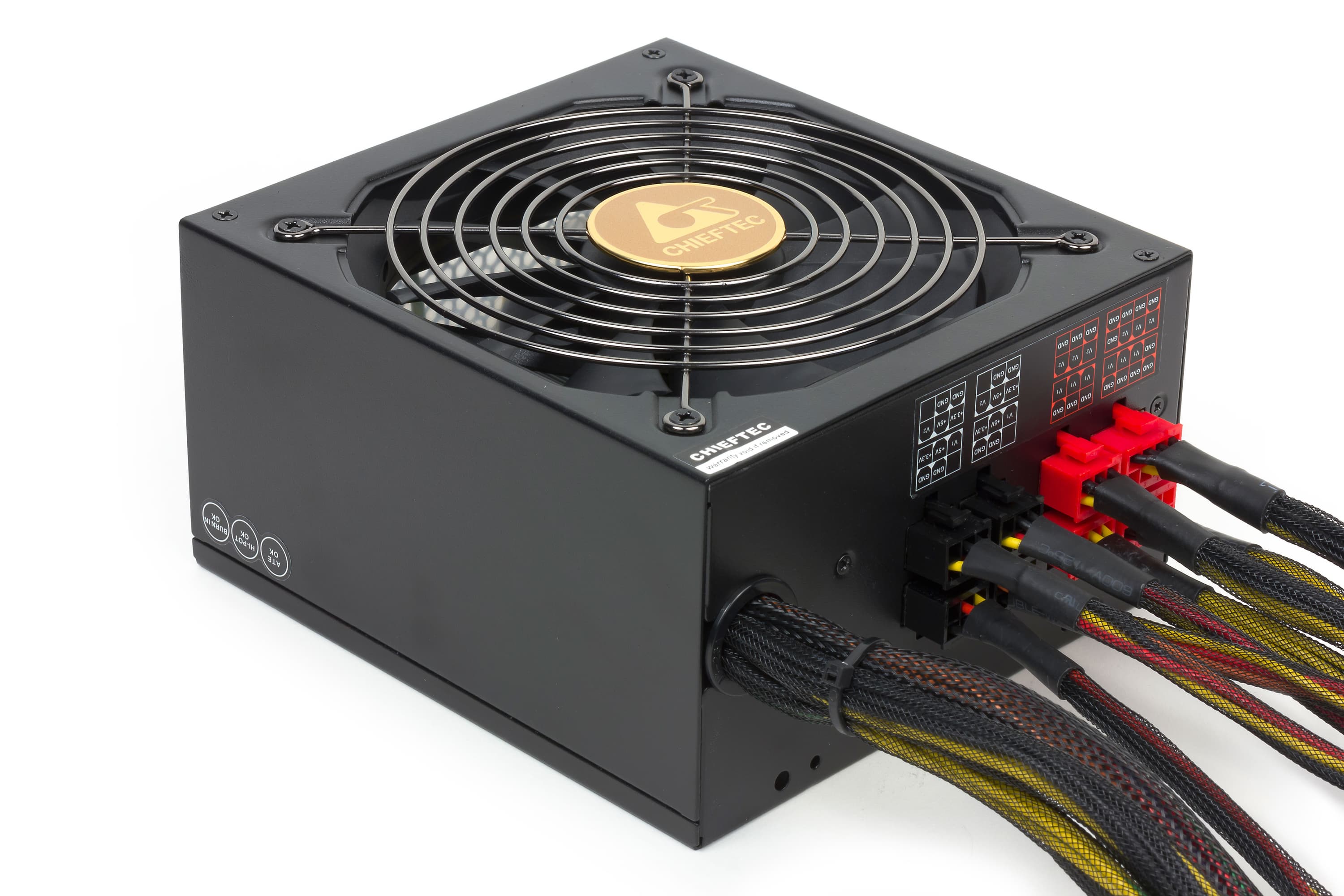

Внешний вид блока питания Chieftec APS-750CB
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В июне 2013 года компания Chieftec представила обновленную серию A-135, включающую в себя 11 моделей БП мощностью от 400 до 1000 Вт. В составе серии есть модели как с отключаемыми проводами (т.н. модульные БП), так и с фиксированными (стандартные БП). Последние имеют диапазон мощности от 400 до 650 Вт с шагом 50 Вт, а модульные БП представлены моделями мощностью 550, 650, 750, 850 и 1000 Вт.

Мы познакомимся с блоком питания Chieftec APS-750CB, который представляет собой источник питания мощностью 750 Вт с модульным подключением проводов.

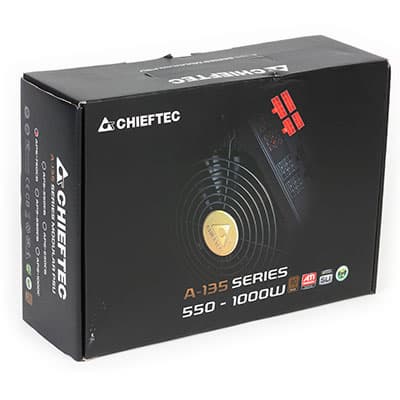

Упаковка блока питания Chieftec APS-750CB

Упаковка представляет собой коробку кардинально черного цвета с ручкой для переноски. Корпус блока питания также покрашен в черный цвет, что вполне типично для последних решений Chieftec с модульными проводами.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 750 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 1 — это, разумеется, отличный показатель.

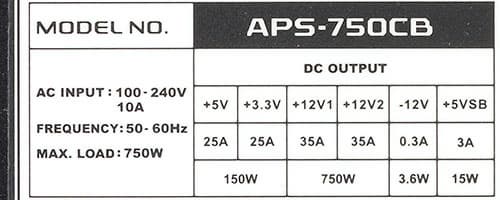

Характеристики блока питания Chieftec APS-750CB

Длина проводов и количество разъемов

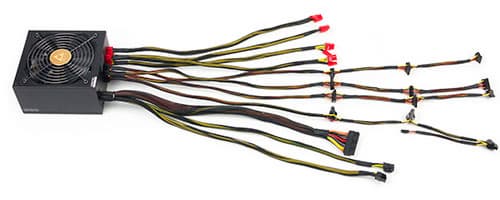

Провода и разъемы блока питания Chieftec APS-750CB

Фиксированные
до основного разъема АТХ — 50 см
до процессорного разъема 8 pin SSI — 58 см
до процессорного разъема 8 pin SSI — 58 см
Модульные
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 47 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 47 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 47 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 47 см
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector (молекс) — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2один разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector4разборные
4 pin Peripheral Connector3эргономичные
15 pin Serial ATA Connector9на 3 жгутах
4 pin Floppy Drive Connector1

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Количество разъемов и их расположение на жгутах проводов хоть и не является идеальным, но, тем не менее, заслуживает хорошей оценки. Девять разъемов SATA Power на трех жгутах, а также возможность отключить лишние провода для питания видеокарт делают данную модель вполне удобной. Разве что неплохо было бы сделать отключаемым один из жгутов с разъемом питания процессора.

По поводу длины проводов до разъемов — она вполне стандартна для данной ценовой категории. Длина проводов до разъема питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 58 сантиметров. Такой длины будет достаточно для почти любого корпуса с верхним расположением блока питания, также ее будет достаточно практически для всех корпусов типоразмера miditower с нижним расположением блока питания, но для корпусов типоразмера full tower и более габаритных с нижним расположением блока питания длина проводов до разъема питания процессора может оказаться недостаточной.

Система охлаждения

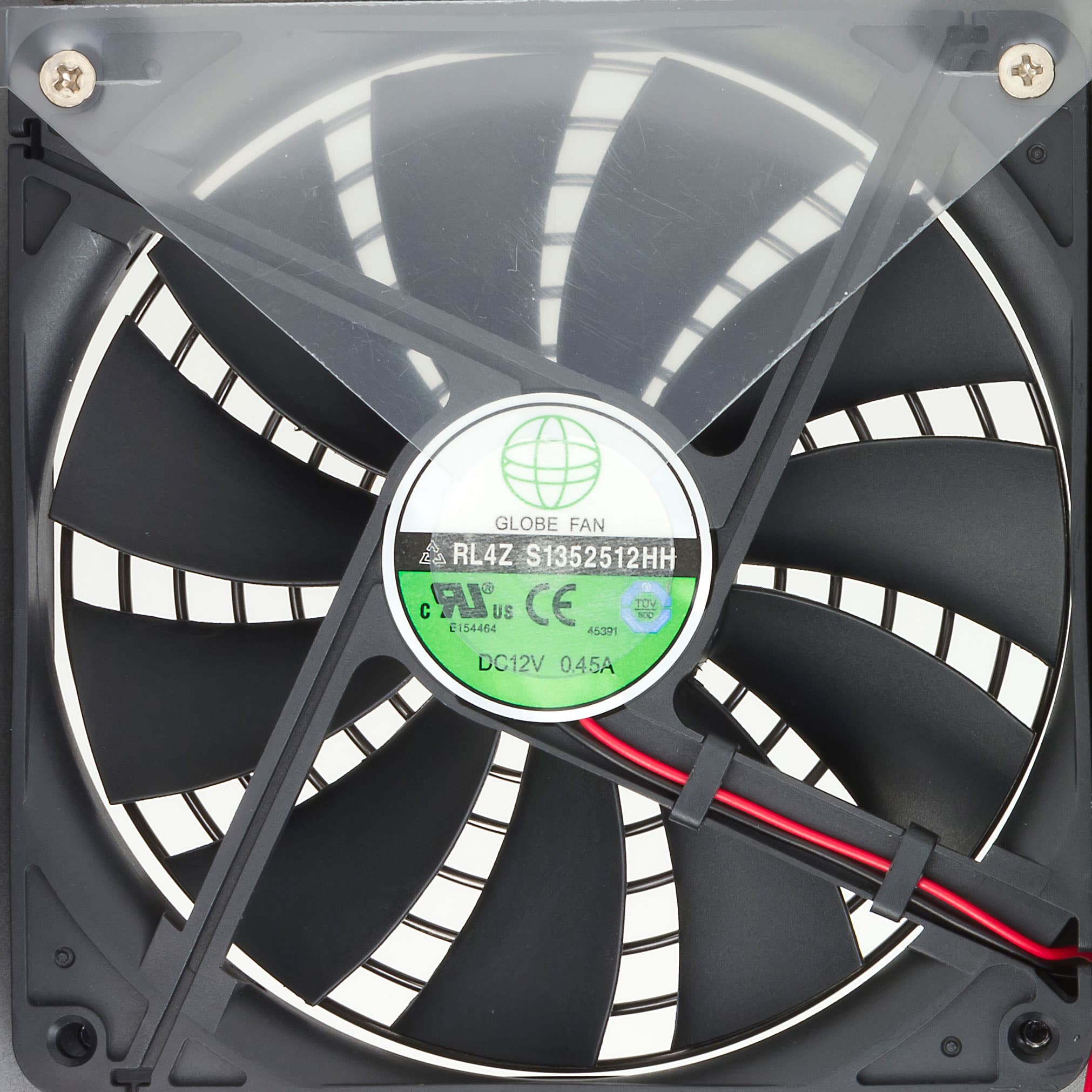

Вентилятор блока питания Chieftec APS-750CB

В блоке питания установлен вентилятор типоразмера 135 мм (RL4Z S1352512HH), имеющий, по данным производителя, максимальную скорость вращения 1800 оборотов в минуту. Вентилятор основан на подшипнике скольжения. Произведен вентилятор компанией Globe Fan.

Cтоит учесть, что применение вентилятора на основе подшипника скольжения граничного типа не является оптимальным в блоке питания по причине невысокого ресурса подобных подшипников при эксплуатации в условиях повышенной температуры и запыленности. Но в относительно недорогих продуктах вентиляторы данного типа применяются повсеместно, так как они имеют более низкую стоимость по сравнению с вентиляторами на шарикоподшипниках.

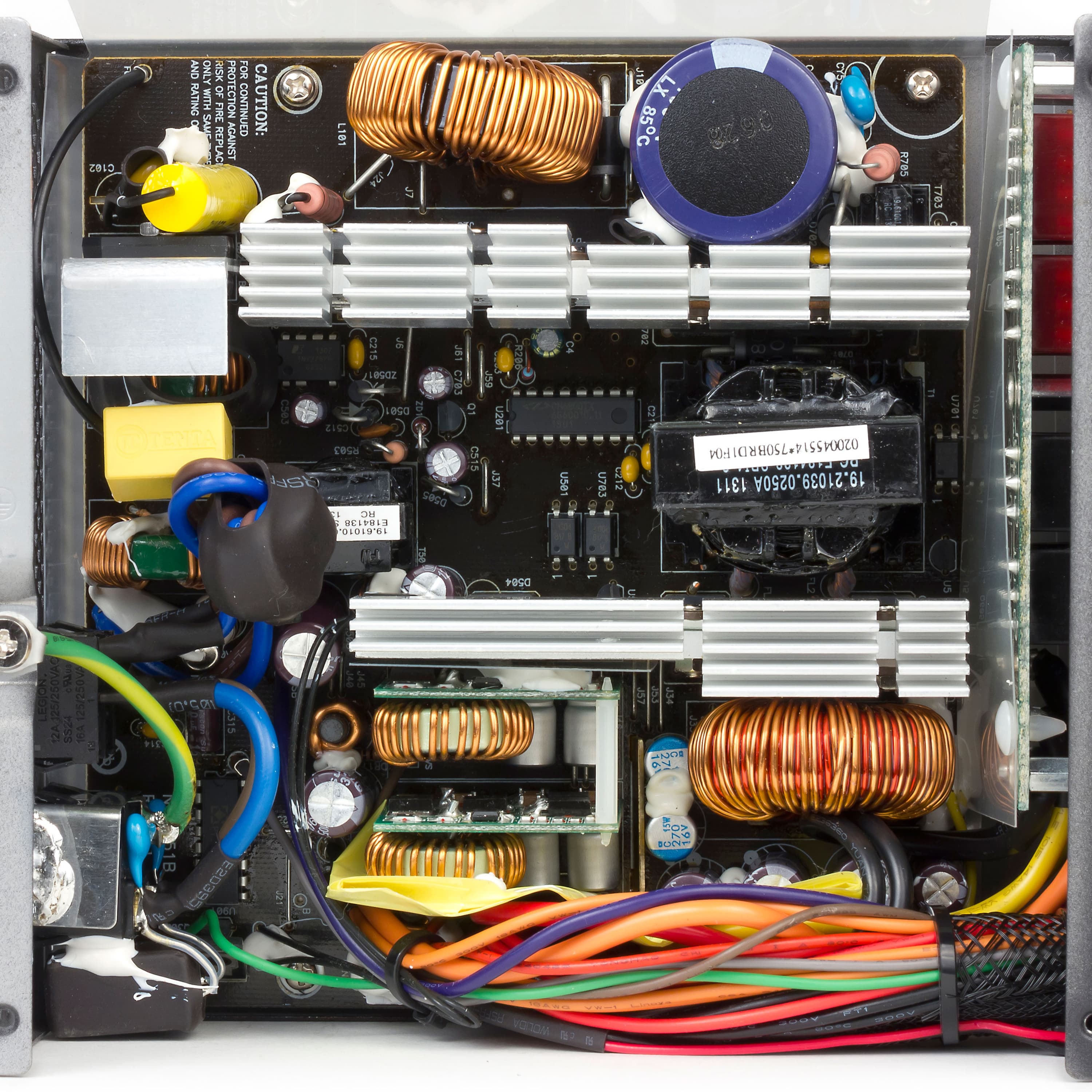

Вид платы блока питания Chieftec APS-750CB

Основные полупроводниковые элементы установлены на двух радиаторах средних размеров с толщиной основания 4,5 мм.

Независимые преобразователи питания каналов +3.3VDC и +5VDC размещены на дочерних платах и дополнительных теплорассеивателей не имеют.

В высоковольтной части установлен конденсатор Su’scon емкостью 390 мкФ (400 В), в выходном каскаде также установлены преимущественно конденсаторы Su’scon различных номиналов.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений имеют небольшие отклонения от номинала.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

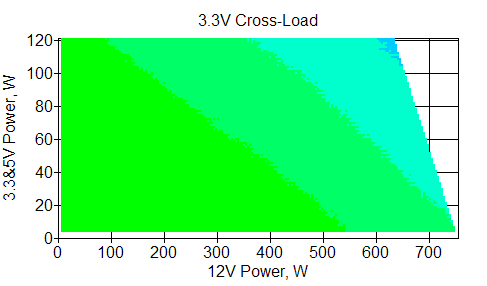

Отклонения по линии +3,3 VDC

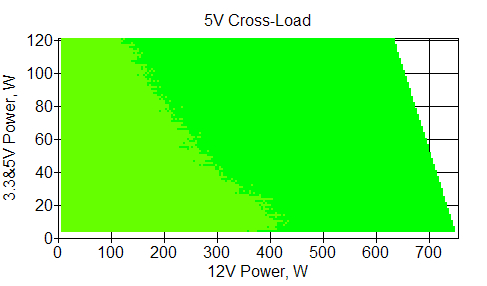

Отклонения по линии +5 VDC

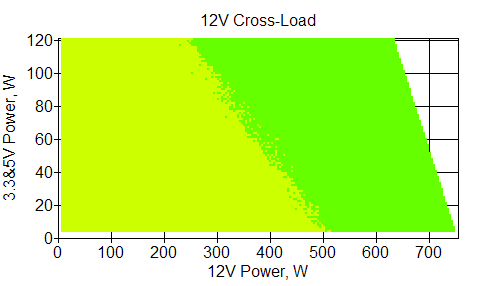

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов — измеренным значениям напряжений удалось уложиться в три процента отклонений, что является хорошим показателем.

При типичном распределении мощности по каналам выходные параметры блока питания находятся на очень хорошем уровне.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

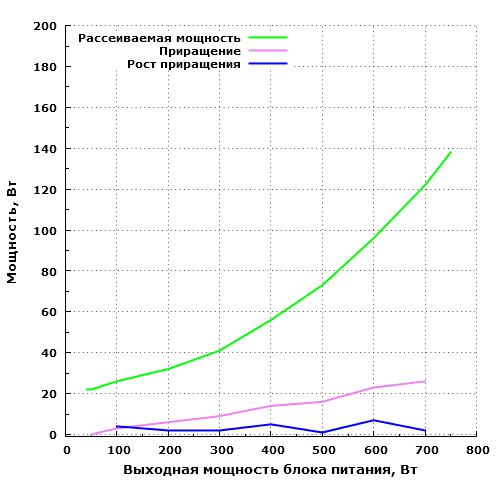

Рассеиваемая мощность Chieftec APS-750CB

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0490,2
STB0,0980,3
Zload0,12710,5

На мощности 50 Вт БП рассеивает около 22 Вт, а на максимальной — уже около 138 Вт. 100 Вт он рассеивает на мощности около 600 Вт, на этой же мощности отмечен и последний всплеск роста приращения рассеиваемой мощности. Таким образом, с точки зрения экономичности данная модель имеет оптимальный диапазон, ограниченный сверху значением в 600 Вт. Экономичность не является сильной стороной данной модели.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

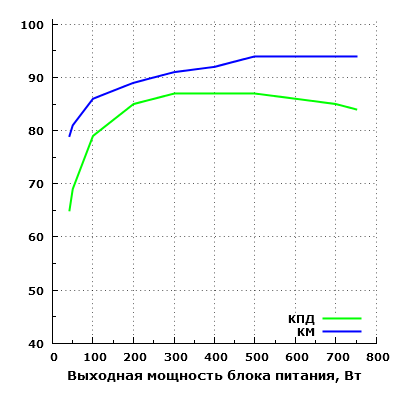

Эффективность Chieftec APS-750CB

Согласно нашим измерениям, КПД данного БП достигает значения свыше 85% в диапазоне мощности от 200 до 700 ватт, максимальное зарегистрированное значение составило около 87,7% на мощности 300 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 69%, на мощности 42 Вт — около 65%. Это средний показатель для современных блоков питания подобной мощности и равнозначной стоимости, каких-либо рекордов от подобных решений ждать не стоит.

Измерение уровня шума

При подготовке данного материала мы продолжили использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

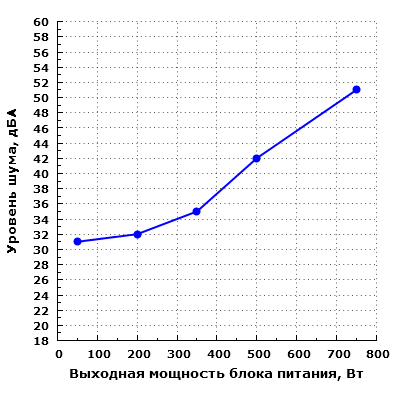

Уровень шума Chieftec APS-750CB

Уровень шума данной модели при работе в диапазоне мощности от 50 до 350 Вт приближается к среднетипичному значению при расположении БП в ближнем поле; при более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

При нагрузке в 500 Вт шум блока питания преодолевает эргономичный уровень в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю.

Уровень шума при работе на максимальной мощности можно охарактеризовать как высокий. Находиться в ближнем поле от такого источника шума долговременно уже некомфортно даже в условиях офиса. При более значительном удалении такой источник все равно будет обращать на себя внимание, но раздражать станет уже в меньшей степени.

Для любителей тишины модель с подобными характеристиками не подойдет, в то же время потребляемая мощность компьютеров подавляющего большинства пользователей не превышает 350 Вт, а при такой мощности блок питания не будет сильно выделяться на фоне компонентов компьютера со стоковыми системами охлаждения.

Также мы оцениваем уровень шума электроники блока питания, так как в некоторых случаях она является источником раздражающих звуков. Данная оценка осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, то никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать на расстоянии около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вент. остановлен2
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества данного продукта находятся на среднем уровне. Из значимых недостатков отметим не самую удачную акустическую эргономику: даже в режиме простоя уровень шума нельзя назвать низким, но при типичных нагрузках шум все же находится в эргономичных пределах, а вот под высокой нагрузкой уровень шума становится весьма значительным. Электрические характеристики модели находятся на вполне достойном уровне, особенно для бюджетного решения. Остальные параметры находятся на среднем или около того уровне.

По совокупности потребительских качеств, которые продемонстрировал протестированный блок питания, можно сделать вывод, что наиболее удачно данная модель сможет проявить свои достоинства в производительных системах с мощной видеоподсистемой, но при условии, что к компьютеру не предъявляется требование улучшенной акустической эргономики.

Данная модель — неплохой вариант для желающих сэкономить при покупке БП для очень мощных систем. Блок питания можно отнести к нижнему сегменту среднебюджетного диапазона — это еще не эконом, но уже близко к нему.

Итоги

Около года назад мы обозревали блок питания Chieftec CTG-750C из обновленной серии A-80, которая, по идее, имеет более низкое позиционирование, чем серия A-135, представителем которой является APS-750CB. Тем интереснее обнаружить преимущество CTG-750C по некоторым параметрам: в частности, акустическая эргономика у него лучше, провода длиннее, но разъемов меньше и электрические характеристики чуть хуже. Стоит он дешевле, а мощность шины +12VDC у него меньше на 102 ватта, но для большинства и 600 Вт по данному каналу сильно избыточны.


Средняя текущая цена (количество предложений)
Блок питания Chieftec APS-750CB
Н/Д(0)


Блок питания Chieftec APS-750CB предоставлен на тестирование производителем
