Блок питания Jou Jye Bitwin BW-B520JL

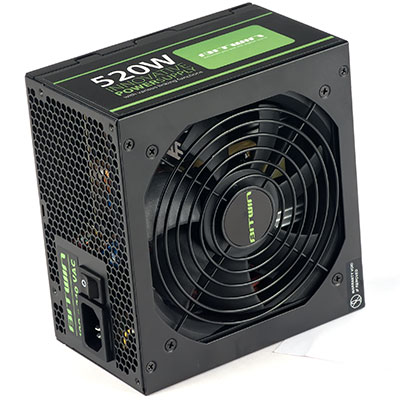

Внешний вид блока питания Bitwin BW-B520JL
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

С продукцией компании Jou Jye Computer мы уже сталкивались в 2010 году, в ходе написания обзора блока питания JJ-400CABA, который оставил достаточно приятные впечатления, несмотря на то, что являлся бюджетным продуктом. Некоторое время назад нам был предоставлен блок Bitwin BW-B520JL, который также произведен Jou Jye Computer. На самом деле, Bitwin — это серия блоков питания для розничной продажи, которая имеет соответствующее оформление и упаковку. На данный момент в серию входит три блока питания мощностью 430, 520, 620 Вт. Как все уже поняли, сегодня мы познакомимся со средней моделью этой серии.

Упаковка блока питания Bitwin BW-B520JL

Дизайн модели выполнен в черно-зеленых тонах и воспринимается весьма гармонично. Поставляется блок питания в упаковке, предназначенной для розничной продажи: в компактной картонной коробке с матовой цветной полиграфией. Дизайн упаковки также весьма интересный и неизбитый.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 480 Вт, данная величина находится между соответствующими значениями типовых блоков питания мощностью 450 и 550 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,92, что является очень хорошим показателем для современных решений подобной мощности.

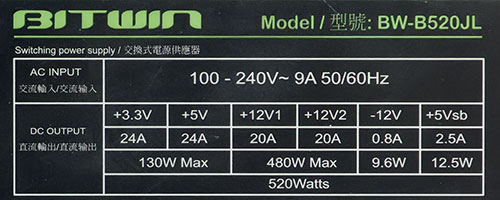

Характеристики блока питания Bitwin BW-B520JL

Длина проводов и количество разъемов

  • до основного разъема АТХ — 55 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
  • до первого разъема SATA Power Connector — 42 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
  • до разъема Peripheral Connector («молекс») — 52 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
  • до разъема Peripheral Connector («молекс») — 42 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема, плюс еще 10 см до разъема питания FDD

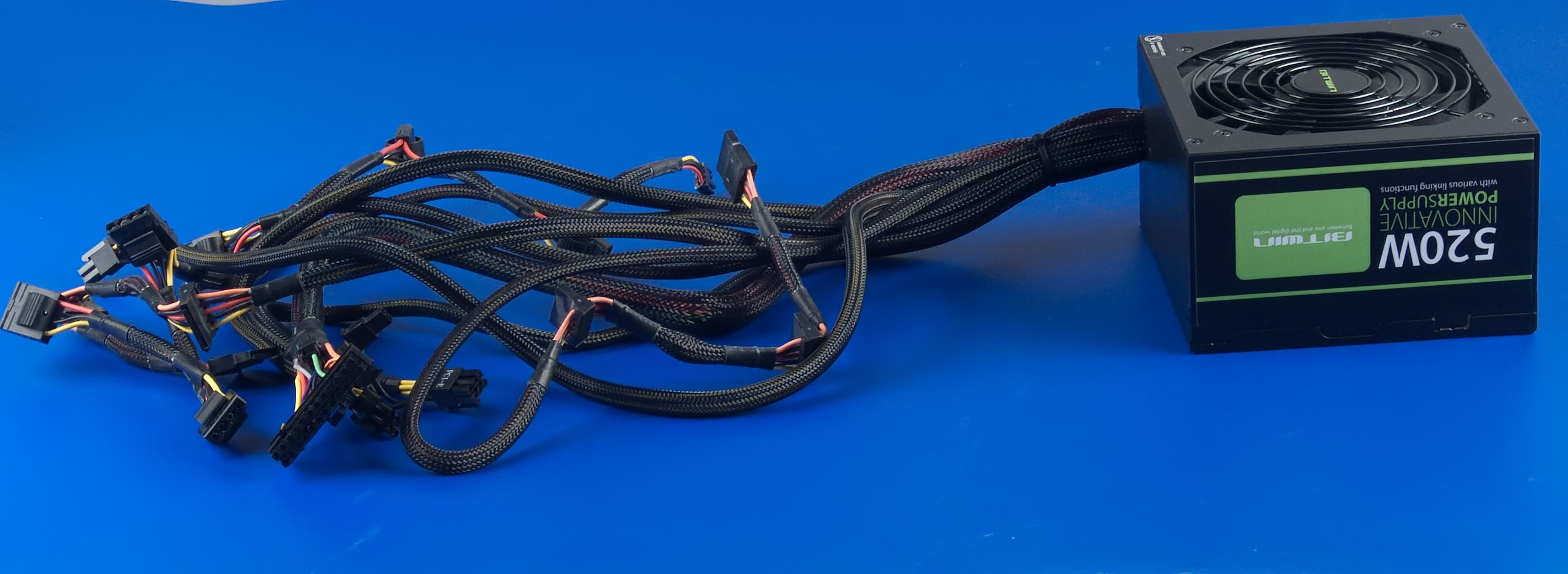

Провода и разъемы блока питания Bitwin BW-B520JL
Наименование разъема Количество коннекторов Примечание
всего съемных
24 pin Main Power Connector1разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector2разборные
4 pin Peripheral Connector6эргономичные
15 pin Serial ATA Connector6
4 pin Floppy Drive Connector1

Длина проводов является достаточной для комфортного использования в корпусах типоразмера Full Tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 65 см. Таким образом, с большинством современных корпусов проблем быть не должно.

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Конечно, было бы несколько лучше, если бы разъемы SATA Power были распределены по 4 (HDD) и 2 (ODD) штуки на жгут, но это не настолько критичный фактор, чтобы придавать ему большое значение.

Конструкция

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений.

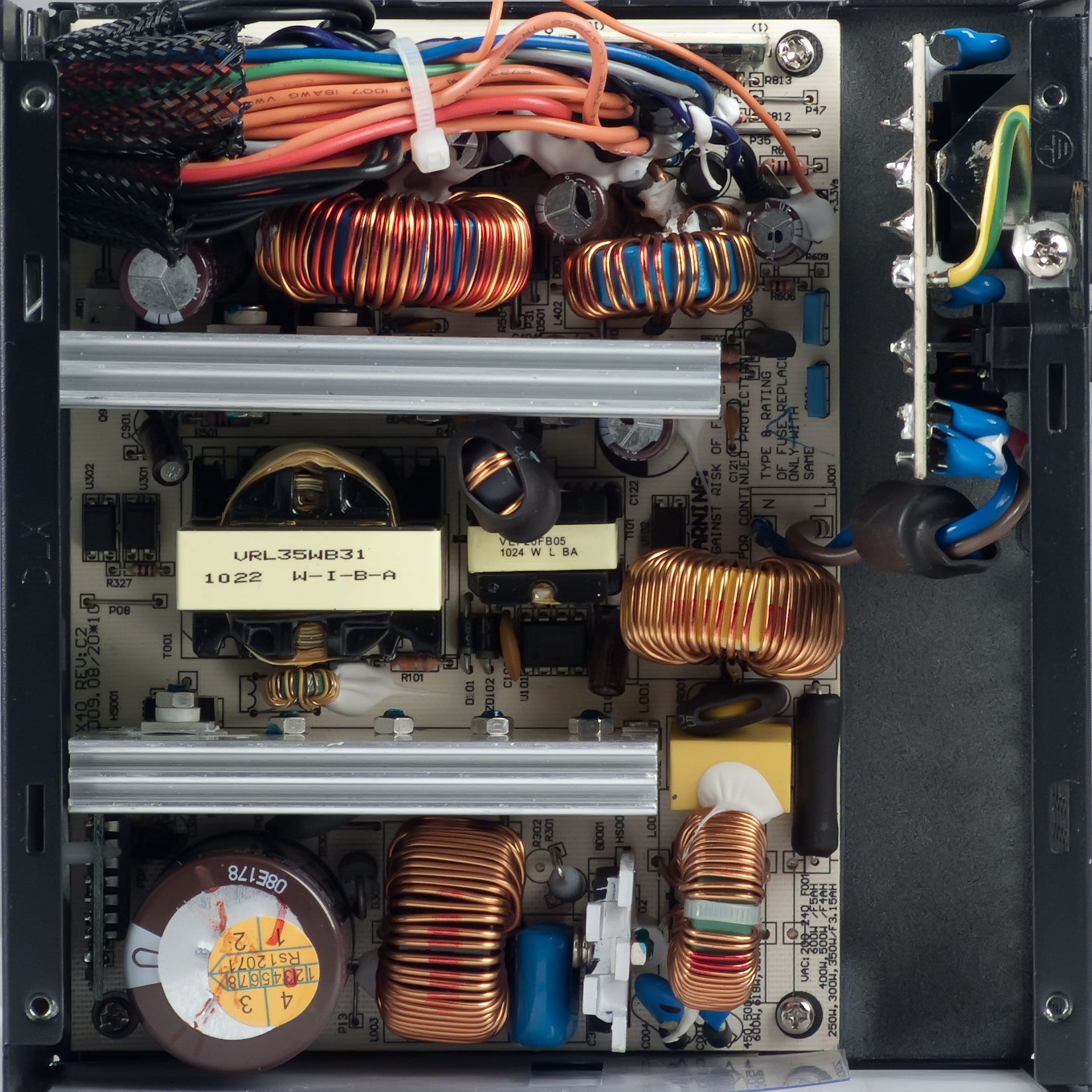

Вид платы блока питания Bitwin BW-B520JL

В накопителе входного выпрямителя установлен конденсатор емкостью 470 мкФ (400 В), произведен конденсатор японской компанией Nippon Chemi-Con. Отметим, что типичная емкость данного конденсатора обычно находится в диапазоне 330—390 мкФ для блоков питания подобной мощности.

Все конденсаторы, установленные в выходном каскаде, произведены японской компанией Nippon Chemi-Con и рассчитаны на максимальную температуру 105 °C.

Основные полупроводниковые элементы установлены на двух компактных радиаторах с толщиной основания около 3 мм и c небольшим оребрением в верхней части. Стоит отметить, что подобные габариты теплорассеивающих элементов характерны скорее для блоков питания мощностью 400 ватт и менее. У ранее протестированной модели JJ-400CABA толщина радиаторов составляла порядка 4 мм.

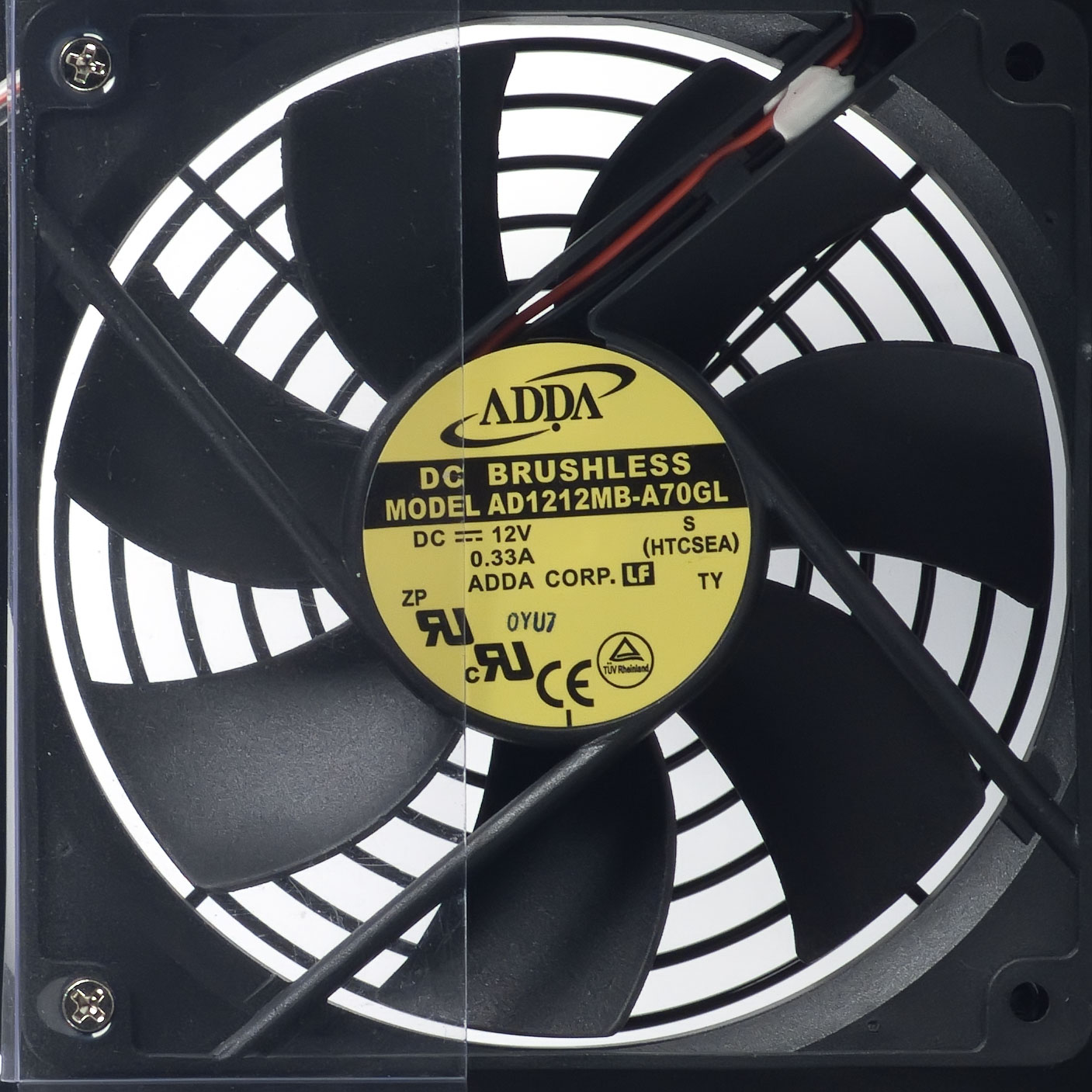

Вентилятор блока питания Bitwin BW-B520JL

В блоке питания установлен вентилятор AD1212MB-A70GL (2050 об/мин) типоразмера 120 мм производства ADDA Corporation. Данный вентилятор выполнен на основе подшипника качения, что должно положительно сказаться на сроке его службы.

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3.3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

  3.3V 5V 12V Общая
По всей полуплоскости очень хорошо удовлетворительно неудовлетворительно 1,14 (плохо)
В рабочем диапазоне очень хорошо отлично хорошо 3,71 (хорошо)

При типичном для современных систем распределении потребляемой мощности по каналам отклонения напряжений от номинала находятся в трехпроцентном диапазоне для всех каналов. Это вполне достойный показатель для бюджетного продукта.

При нетипичных нагрузках отклонения значений напряжения +12VDC выходят из допустимого пятипроцентного диапазона. Однако происходит это только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться практически невозможно.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощности Значение Оценка
Полный84,3очень хорошо
50—250 Вт84,6очень хорошо
100—500 Вт86,5отлично

КПД данной модели находится в целом на хорошем уровне для современных решений. Также стоит обратить внимание на КПД на низкой мощности: мы видим, что в данном случае значение этого параметра тоже несколько выше типичного: на мощности 25 ватт КПД составляет около 70 процентов.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума на низкой и средней мощности у данной модели находится на очень низком уровне, то есть на расстоянии метра его практически не будет слышно даже при условии низкого уровня фонового шума в помещении. С ростом выходной мощности уровень шума повышается очень значительно и даже превышает эргономичный предел в 40 дБА.

В обоих условно-бесшумных режимах (в Standby и с принудительным отключением вентилятора) шум от электроники минимален — фактически, на типичном расстоянии (от полуметра и более) услышать какие-либо звуки, издаваемые блоком питания в таком режиме работы, невозможно.

Оценка потребительских качеств

Потребительские качества данной модели находятся на хорошем уровне. Среди достоинств можно отметить длинные провода, достаточное количество разъемов, разъемы питания видеокарт на индивидуальных жгутах, а также отличную акустическую эргономику на низкой и средней мощности. С другой стороны, на мощности выше средней акустическая эргономика уже заметно хуже, хотя не факт, что на фоне завывающей видеокарты пользователь заметит шум блока питания, особенно если системный блок стоит под столом.

Итоги

Производитель позиционирует данную модель как предназначенную для геймеров и оверклокеров. Для первой категории данный продукт пусть ограниченно, но годен, если, к примеру, использовать этот блок питания в системе на основе Core i3-2120 и Radeon 6850 — чем не геймерское решение?

А вот оверклокеров данная модель вряд ли заинтересует. Есть и среди них почитатели сверхтихих систем в простое, но для большинства интерес все же представляет поведение блока питания под значительной нагрузкой. В данном же случае и уровень шума под такой нагрузкой довольно высокий, и выходные параметры напряжений неидеальные.

Скорее Bitwin BW-B520JL может заинтересовать даунклокеров — разновидность энтузиастов, занимающихся понижением напряжения питания и частоты компонентов с целью снизить их потребление и, в конечном счете, уровень шума системы.

В итоге можно констатировать, что блок питания хорошо подойдет для систем, имеющих среднюю мощность и собранных в корпусах, где БП устанавливается в нижней части. В этом случае Bitwin BW-B520JL сможет максимально проявить свои достоинства, а его недостатки в части высокого уровня шума на повышенной мощности проявляться не будут.


Средняя текущая цена (количество предложений)
Блок питания Bitwin BW-B520JL
Н/Д(0)


Блок питания Bitwin BW-B520JL
предоставлен на тестирование производителем
