Блок питания ASUS U-75HA (750W)



Очередной блок питания, с которым мы познакомимся, несет на себе бренд ASUS, а также надпись на упаковке 750W. Посмотрим, на что способен данный экземпляр. Стоит напомнить, что у одной из младших моделей блоков питания ASUS, а именно A-55GA мощность шины 12V была несколько завышена.



Ритейл упаковка в виде коробки из довольно тонкого картона, но зато с глянцевой полиграфией, имеет практически такой же дизайн, как и у упомянутой выше модели. Правда, немного изменились размеры — коробка стала больше.

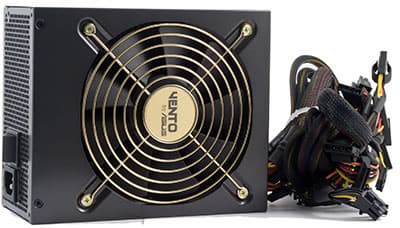

Корпус блока питания выполнен из стали толщиной около 0,8 мм. Покрытие корпуса матовое темно-серого цвета, следов на покрытии практически не остается.

Никаких элементов постоянной подсветки в блоке питания, к счастью, нет.

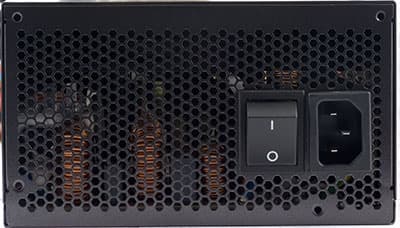

На внешней стороне корпуса БП расположен выключатель сетевого питания и разъем для подключения сетевого кабеля.

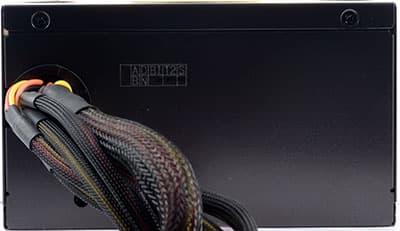

С другой стороны корпуса размещено монтажное отверстие для вывода проводов, оснащенное защитной пластиковой прокладкой.

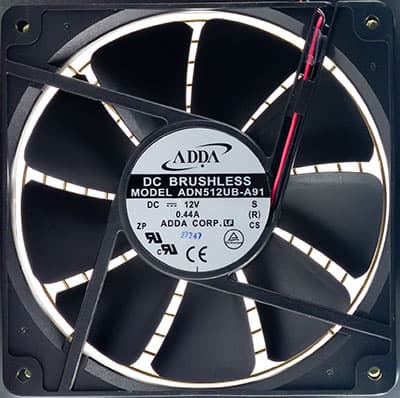

Под вентиляционным отверстием, закрытым проволочной решеткой, установлен нагнетающий вентилятор ADN512UB-A91 типоразмера 120 мм производства ADDA Corporation с максимальный током потребления 0,44 А. Вентилятор основан на подшипнике качения, что должно положительно сказаться на сроке его службы. Скорость вращения указывается производителем как Ultra High.

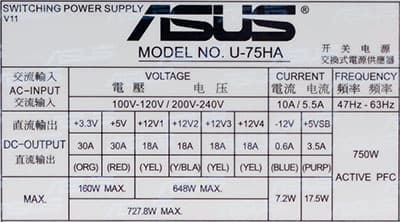

Заявленная мощность шины 12V у блока питания ASUS U-75HA составляет 648 Вт, что заметно превышает аналогичный параметр типового блока питания мощностью 450 Вт из Power Supply Design Guide. Мощность шины 3,3&5V также заметно превышает требования PSDG, но в современных системах она останется невостребованной.



С точки зрения заявленных характеристик, маркировка блока питания является вполне справедливой.


Наименование
блока питания
Максимальный ток, А
Максимальная мощность, Вт
3,3V
5V
12V1
12V2
12V3
12V4
3,3&5V
12V
Общая

ATX12V ver. 2.3 180W
13
14
10
80
120
175
ATX12V ver. 2.3 220W
13
14
14
80
168
215
ATX12V ver. 2.3 270W
19
15
17
97
204
265
ATX12V ver. 2.3 300W
21
15
11
8
103
216
295
ATX12V ver. 2.3 350W
21
15
11
14
103
264
345
ATX12V ver. 2.3 400W
24
15
17
14
120
300
395
ATX12V ver. 2.3 450W
24
15
17
16
120
360
445
ASUS U-75HA (750W)
30
30
18
18
18
18
160
648
727

Длина проводов для подключения комплектующих внутри системного блока у данного БП следующая:

  • до основного разъема АТХ — 50 см
  • до процессорного разъема 8 pin SSI — 51
  • до процессорного разъема 4 pin ATX12V — 50
  • до первого разъема PCI-E 2.0 VGA Power Connector — 50 см плюс 20 см до второго такого же разъема
  • до первого разъема PCI-E 2.0 VGA Power Connector — 50 см плюс 20 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector
  • до первого разъема SATA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector
  • до разъема Peripheral Connector (молекс) — 50 см, плюс еще 15 см до второго такого же разъема и плюс еще 15 см до третьего разъема Peripheral Connector и плюс еще 15 см до разъема питания FDD
  • до разъема Peripheral Connector (молекс) — 50 см, плюс еще 15 см до второго такого же разъема и плюс еще 15 см до третьего разъема Peripheral Connector и плюс еще 15 см до разъема питания FDD

Наименование разъема
Количество коннекторов
Примечание
всего
из них съемных

24 pin Main Power Connector
 1
   монолитный
4 pin 12V Power Connector
1

8 pin SSI Processor Connector
1

6 pin PCI-E 1.0 VGA Power Connector


8 pin PCI-E 2.0 VGA Power Connector
4
   разборные
4 pin Peripheral Connector
6
   эргономичные
15 pin Serial ATA Connector
6

4 pin Floppy Drive Connector
2


Количества разъемов и длины проводов достаточно, как для среднего домашнего системного блока, так и для игровой станции или домашнего файлового сервера. Все необходимые разъемы в наличии, проблем с подключением накопителей в различных сочетаниях быть не должно.

Также стоит отметить возможную проблему при использовании данного блока питания в высоких корпусах с местом установки в нижней части корпуса, так как при наличии разъема ATX12V в левом верхнем углу системной платы, длина провода до соответствующего коннектора блока питания может потребоваться вплоть до 80 см, особенно при использовании системы Cable Management корпуса.

Тестируемый блок питания оснащен активной схемой коррекции коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 В, так что у владельцев маломощных ИБП могут возникнуть определенные проблемы с эксплуатацией данного блока питания. Во всех остальных случаях наличие APFC и расширенного диапазона питающих напряжений можно считать достоинством.

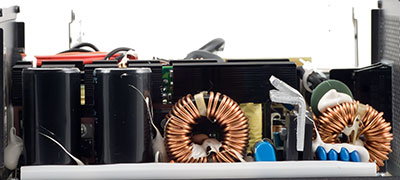

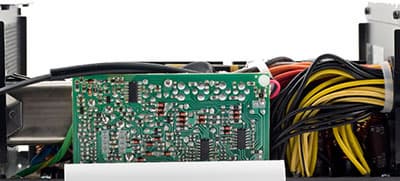

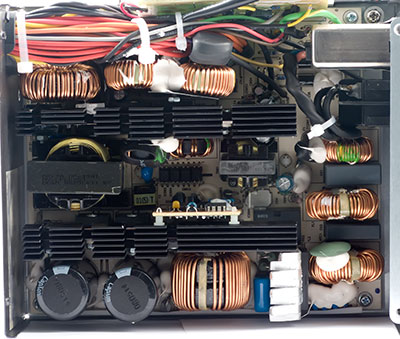

Радиаторы ключевых транзисторов и диодных сборок имеют симметричную Т-образную форму с толщиной основания 5 мм и высотой основания около 25 мм.

Тестирование электрических параметров

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения:

  • насыщенный зеленый — 1% (отлично, 5 баллов)
  • светло-зеленый — 2% (очень хорошо, 4 балла)
  • желтый — 3% (хорошо — 3 балла)
  • оранжевый — 4% (удовлетворительно — 2 балла)
  • красный — 5% (плохо, но в пределах нормы — 1 балл)
  • белый — более 5% (неудовлетворительно — 0 баллов)

По результатам теста выставляется оценка за качество электропитания, как на полуплоскости в целом, так и в наиболее актуальном рабочем диапазоне, за который мы приняли прямоугольник левый нижний угол которого имеет координаты (50;40), а верхний правый угол координаты (200;60). Данный диапазон представляется наиболее актуальным для домашнего пользователя.

Оценка выставляется по худшему цвету (отклонению), при условии что массив точек данного цвета имеет размер минимум 3×3. Для выставления интегральной оценки, полученные баллы суммируются с использованием дополнительных коэффициентов, отражающих актуальность каждого напряжения в современном системном блоке:

  • коэффициент для 12V — 4×
  • коэффициент для 5V — 2×
  • коэффициент для 3,3V — 1×

Формула расчета выглядит следующим образом:
INTRATING=(O12×K12+O5×K5+O3×K3)/(K12+K5+K3), где:

  • O3,O5,O12 — оценки для линий 5, 12 и 3,3 В
  • К3, К5, К12 — вышеуказанные коэффициенты.

ASUS U-75HA (750W)









  3,3V 5V 12V Общая
По всей полуплоскости удовлетворительно отлично отлично 4,71 (очень хорошо)
В рабочем диапазоне отлично отлично отлично 5 (отлично)

Данный блок питания нестабильно работает при отсутствии нагрузки на шину +12VDC при условии нагрузки на шину 3,3&5V в размере 20 Вт и выше. Это не противоречит нормативу, так как согласно PSDG минимальная нагрузка на каждый канал декларируется в размере одного ампера. В данном случае блок питания требует нагрузку в районе 0,6 А по шине 12V для стабильной работы. При минимальной нагрузке на шину 12V мощностью 10 ватт блок питания стабильно отработал, пройдя тест до конца.

Значения напряжений 5V и 12V на всем диапазоне мощности находятся в пределах однопроцентного отклонения, что является отличным результатом. Отклонение значения напряжения 3,3 V достигает на краях диапазона пяти процентов, что не очень хорошо, разумеется, но в реальной системе с таким поведением блока питания вряд ли получится столкнуться, а в рабочей зоне значение напряжения 3,3 V также находится в пределах однопроцентного отклонения.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V, конечно при условии, что значения напряжений остаются в пределах нормы.

В нашем случае реальная системная мощность составила — 690 Вт. Это приличный результат для блока питания с заявленной максимальной мощностью 750 Вт.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.



Коэффициент полезного действия в среднем по всему диапазону мощности составил около 81 процента, что является средним показателем. При этом КПД в диапазоне от 50 до 250 Вт составил около 77,8 процента. Коэффициент мощности у данного блока питания составил в среднем 96,5 процента, что является очень хорошим показателем для БП, оснащенных активным корректором коэффициента мощности.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 22 дБА. Во время измерения все электроприборы в комнате отключаются.



На всех протестированных номиналах мощности уровень шума от блока питания находится примерно на одинаковом среднем уровне. Правда, если при невысокой и типичной нагрузке в общем шумовом фоне превалирует стук подшипника вентилятора, то при более высокой нагрузке уже лидирует аэродинамический шум.

Хочется обратить внимание, что на малой и типичной мощности уровень шума мог быть значительно ниже при условии использовании более качественного вентилятора, как например, установленный в блоке питания ASUS A-55GA вентилятора MGT12012HB-025 производства Protechnic Electric.

Рейтинги и коэффициенты

Для удобства сравнения и оценки протестированных моделей БП мы решили ввести систему рейтингов и коэффициентов. С рейтингом мощности или же с реальной системной мощностью мы познакомились чуть выше во время первого этапа тестирования, поэтому не будем повторяться и лишь скажем, что он равен 690 Вт.

Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 690/750 = 0,92
Это очень хороший показатель, близкий к единице.

Произвести расчет коэффициента экономической целесообразности (КЭЦ) на момент выхода статьи не представляется возможным, так как по данным прайс-ру, данный блок питания отсутствует в продаже в городе Москве.

Итоги

Блок питания ASUS U-75HA имеет хорошие электрические характеристики, высокую нагрузочную способность по шине +12VDC, средний КПД, а также средний уровень шума. Из данных особенностей вытекает ниша целевого использования данного блока питания — это прежде всего системы высокой мощности, такие как игровые или рабочие станции на топовых процессорах, где уровень шума не является критически важным параметром, но требуется высокая нагрузочная способность.

Розничная стоимость аналогичных блоков питания от конкурентов, например, модели Corsair TX750 составляет 160-200 долларов. Соответственно, в случае, если розничная цена на БП ASUS U-75HA будет находиться в тех же пределах, он будет вполне востребован рынком, но вряд ли он станет бестселлером, так как его эргономические характеристики, и в первую очередь шум, находятся на среднем уровне.

 Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Блок питания ASUS U-75HA предоставлен российским представительством ASUS
