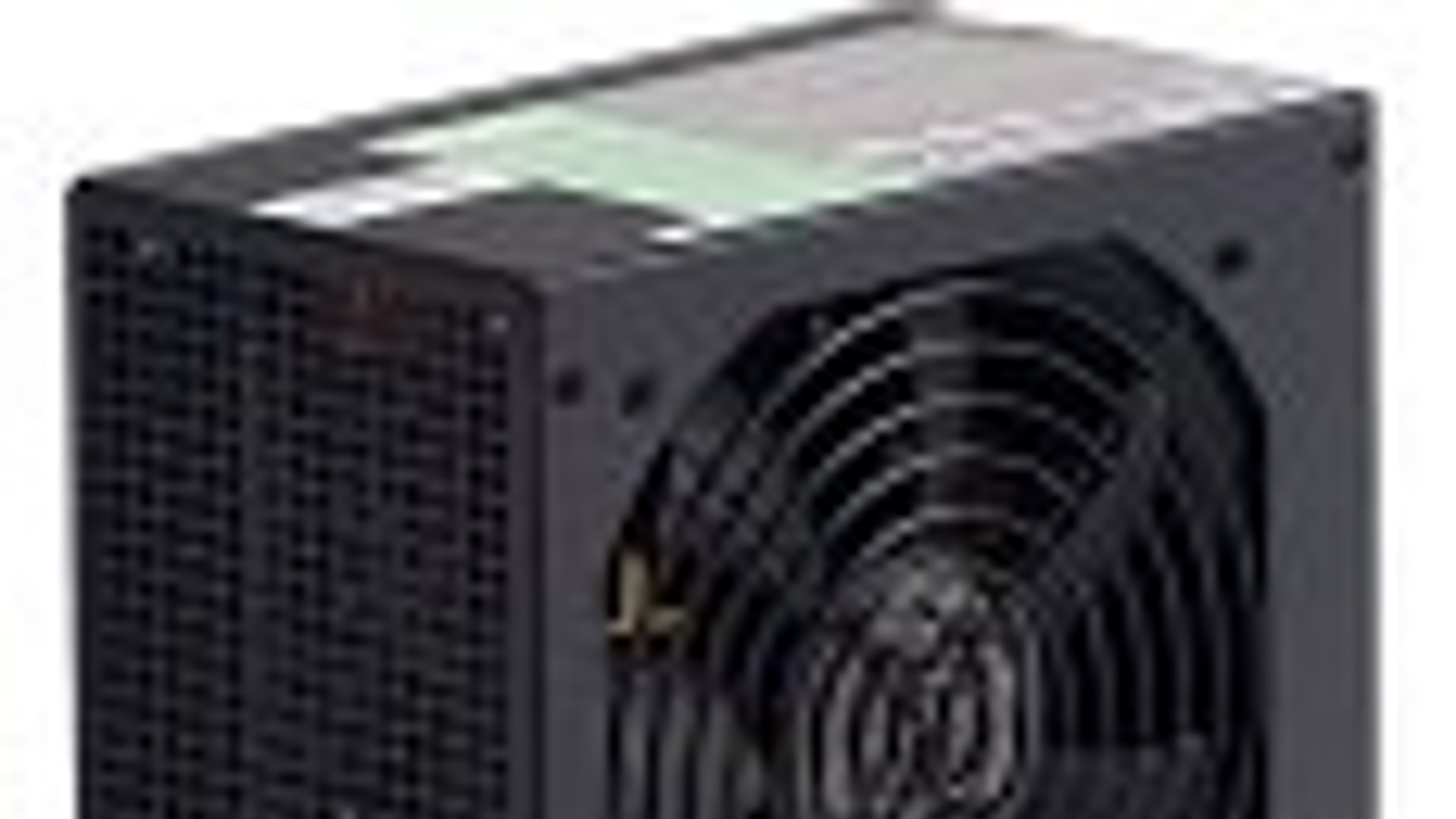

Блок питания Antec TruePower TP-550

1383
1383

Полная галерея наших фотографий этой модели

Данная модель на сайте производителя

Обновленная серия TruePower была представлена компанией Antec в марте 2009 года, так что сейчас это уже не новинка, а достаточно распространенный продукт. Серия TruePower New пришла на смену сериям TruePower Trio и NeoPower, правда заменила их она лишь частично, так как включает в себя модели мощностью 550 Вт и более, тогда как указанные серии имели и менее мощные модели.

1169
1169

На данный момент серия TruePower включает четыре модели мощностью 550, 650 и 750 Вт, причем последняя существует в двух модификациях: с голубой светодиодной подсветкой и без оной.

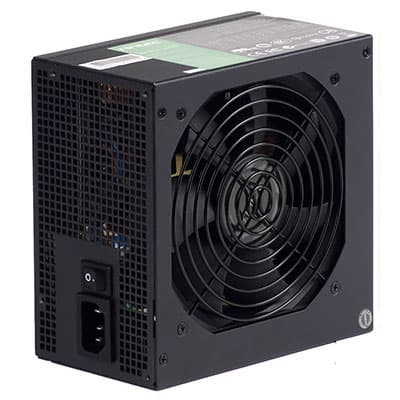

Мы познакомимся с младшим представителем серии TruePower — блоком питания Antec TP-550, имеющим максимальную мощность 550 Вт.

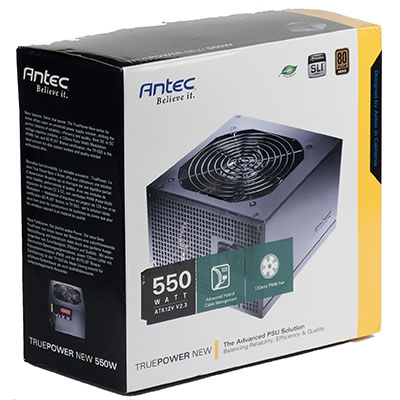

Блок питания поставляется в упаковке, предназначенной для розничной продажи, представляющей собой стандартную картонную коробку с цветной глянцевой полиграфией высокого качества.

Характеристики

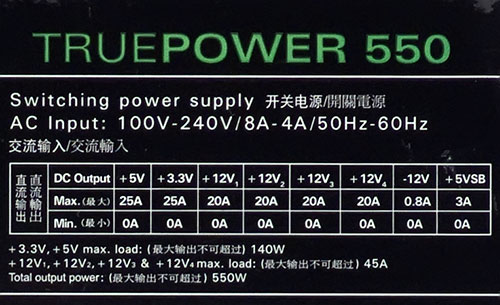

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Мощность шины +12VDC заявлена в размере 540 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 550 и 600 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,982, что является отличным показателем.


Наименование блока питанияМаксимальный ток, АМаксимальная мощность, ВтКНС12В
3,3V5V12V112V212V312V43,3&5V12VОбщая
ATX12V ver. 2.3 180W
131410801201750,686
ATX12V ver. 2.3 220W
131414801682150,781
ATX12V ver. 2.3 270W
191517972042650,77
ATX12V ver. 2.3 300W
21151181032162950,732
ATX12V ver. 2.3 350W
211511141032643450,765
ATX12V ver. 2.3 400W
241517141203003950,76
ATX12V ver. 2.3 450W
241517161203604450,81
EPS12V ver. 2.91 550W
242416161481404925500,895
Antec TP-5502525202020201405405500,982
EPS12V ver. 2.91 600W
2424161616161405766000,96
EPS12V ver. 2.91 650W
2430161616161706246500,96
EPS12V ver. 2.91 700W
2430161616161706727000,96
EPS12V ver. 2.91 750W
2430161616181707207500,96
EPS12V ver. 2.91 800W
2430161616181707688000,96

Длина проводов и количество разъемов

  • до основного разъема АТХ — 52 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до процессорного разъема 4 pin ATX12V — 55 см
  • до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 55 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
  • до первого разъема SATA Power Connector — 53 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до разъема Peripheral Connector (молекс) — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до разъема Peripheral Connector (молекс) — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до разъема Peripheral Connector (молекс) — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD
Наименование разъемаКоличество коннекторовПримечание
всегосъемных
24 pin Main Power Connector1разборный
4 pin 12V Power Connector1
8 pin SSI Processor Connector2неразборный
6 pin PCI-E 1.0 VGA Power Connector11
8 pin PCI-E 2.0 VGA Power Connector1разборный
4 pin Peripheral Connector93+3+3
15 pin Serial ATA Connector93+3+3
4 pin Floppy Drive Connector1

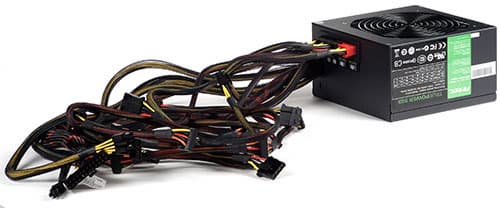

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока. Правда, в исполнении Antec есть свои особенности, заключающиеся в том, что несъемными выполнены не только основной разъем ATX и разъемы питания преобразователя процессора, но и часть разъемов для питания других комплектующих. Не секрет, что помимо приверженцев модульной системы есть группа пользователей, которым подобные технические решения не нравится, так что в данном случае разработчики смогли угодить обеим группам потребителей.

Стоит отметить, что на корпусе блока питания имеется четыре разъема модульной системы, тогда как в комплекте идет пять жгутов проводов: таким образом производитель предоставляет потребителю выбор нужного лично ему типа разъемов. При желании можно подключить все 18 разъемов (SATA+Peripheral) для питания периферийных устройств.

В целом подобное количество разъемов можно признать оптимальным и пригодным для любых не слишком экзотических применений.

Что касается длины проводов, в первую очередь до коннекторов питания процессора, то тут ситуация двойственная: до коннектора ATX12V всего 55 см, зато до 8-контактного коннектора SSI Processor Connector длина проводов составляет 65 см, чего вполне достаточно для установки в корпус типоразмера miditower с нижним расположением блока питания. Несмотря на то, что сам коннектор SSI Processor Connector полностью совместим с разъемом ATX12V, дать гарантию, что 8-контактный коннектор физически удастся подключить в 4-контактный разъем ATX12V, нельзя, так как коннектор выполнен неразборным, а на плате рядом с разъемом могут быть установлены различные элементы, не позволяющие использовать более широкий коннектор. Впрочем, в подавляющем большинстве случаев проблем не возникнет, так как у многих современных плат разъем питания преобразователя процессора по умолчанию выполняется восьмиконтактным, а у большинства остальных плат совместимость разъема с более широким коннектором обычно предусмотрена.

Конструкция

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений.

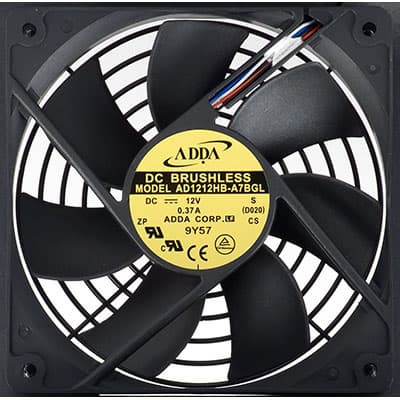

Под проволочной решеткой установлен вентилятор AD1212HB-A7BGL типоразмера 120 мм производства ADDA Corporation, имеющий четырехпроводное подключение через четырехконтактный разъем, установленный на небольшой дополнительной плате. Данная модель вентилятора основана на сдвоенном шарикоподшипнике и имеет встроенный ШИМ-контроллер (PWM), что по идее должно обеспечить долгий срок службы и широкий диапазон изменения скорости вращения вентилятора. Вентилятор прикручен через резиновые шайбы.

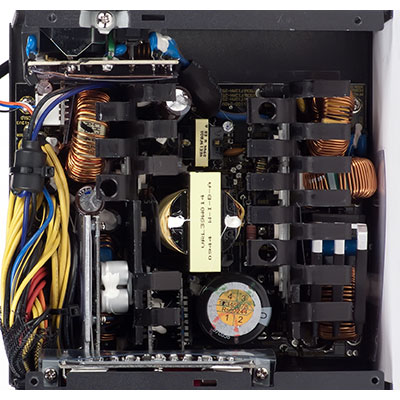

Основные полупроводниковые элементы установлены на двух среднего размера радиаторах, имеющих толщину основания 3 мм. Радиаторы перекрывают расположенные под ними элементы в малой степени, так как имеют весьма умеренное оребрение с весьма удачными параметрами, стоит отметить, что толщина ребер равна толщине основания радиаторов.

Практически все конденсаторы, установленные в блоке питания, произведены компанией Nippon Chemi-Con. Во входном выпрямителе установлен высоковольтный конденсатор серии SMQ емкостью 420 мкФ, рассчитанный на максимальную рабочую температуру 85 градусов, тогда как в большинстве блоков питания подобной мощности обычно устанавливаются менее емкие конденсаторы емкостью 330-390 мкФ. В выходном каскаде установлены конденсаторы серии KZE, рассчитанные на максимальную рабочую температуру 105 градусов, а также полимерные твердотельные конденсаторы.

У большинства намоточных элементов присутствует дополнительная фиксация герметиком в нижней части элементов.

Использование отдельных импульсных преобразователей для каналов +3,3VDC и +5VDC, которые подключены к основной шине +12VDC, в последнее время для блоков питания класса премиум постепенно становится стандартом де-факто, и тут данное техническое решение также применено.

В целом, конструкция блока питания производит впечатление добротного решения премиум-класса с хорошим качеством изготовления.

Предположительно данная модель блока питания основана на OEM-платформе компании Seasonic.

Характеристики
Максимальная выходная мощность550 Вт
Рабочий диапазон входных напряженийрасширенный
Наличие и тип ККМ (PFC)есть, активный (APFC)
Длина корпуса150 мм + 15 мм разъемы
Масса (без упаковки)2,3 кг
Типоразмер вентилятора120 мм
Модель вентилятораADDA AD1212HB-A7BGL
Подключение вентиляторачетырехпроводное
Пластиковая накладка на вентиляторе (дефлектор)нет
Решетка перед вентиляторомпроволочная
Количество радиаторов2
Толщина основания радиаторов3 мм
Линейные размеры основания100×20 мм
Производитель конденсаторовNippon Chemi-Con
Наличие выключателя сетевого питанияесть
Наличие защитной втулки в отверстии для проводовесть
Подсветканет

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания, можно посмотреть в одной из предыдущих статей, например, здесь.

Отклонения значений выходных напряжений от номинала
 +3,3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

 3,3V5V12VОбщая
По всей полуплоскостихорошоудовлетворительноотлично3,86 (хорошо)
В рабочем диапазонехорошоудовлетворительноотлично3,86 (хорошо)

Отклонения свыше пяти процентов отсутствуют в измеренном диапазоне мощности, в том числе на его краях. Преимущественно отклонения по всем каналам находятся в пределах трех процентов, отклонение от номинала на уровне четырех процентов было зарегистрировано только по каналу +5VDC. Стоит отметить, что отклонения значений напряжения от номинала по каналу +12VDC не превышают одного процента во всем измеренном диапазоне мощности, что является отличным показателем. В целом можно считать, что выходные параметры блока питания находятся на хорошем уровне, однако для решения премиум-класса хотелось бы наблюдать несколько лучшую картину, особенно при типичной нагрузке.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.

В нашем случае мощность, рассчитанная по данной формуле, даже немного превысила максимальную мощность блока питания, и по нашим правилам последнюю мы и засчитали в качестве реальной системной мощности.

Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 550/550 = 1

Это отличный показатель для современной модели.

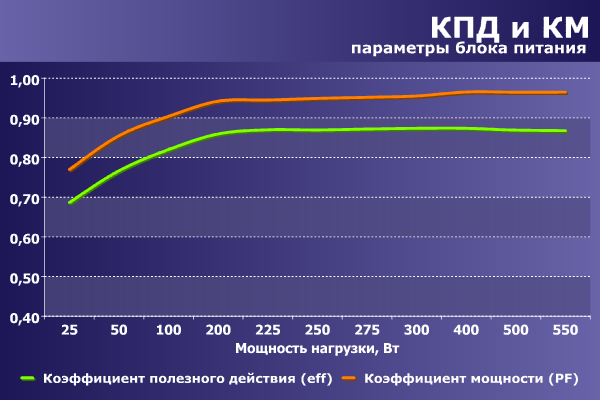

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощностиЗначениеОценка
Полный83,9очень хорошо
50—250 Вт83,7очень хорошо
100—500 Вт86,4отлично

Несмотря на то, что значения КПД данной модели не являются рекордными для современенных блоков питания, этот показатель находится на хорошем уровне.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума в ходе измерения на типичной мощности составил около 24 дБА — это достаточно низкий показатель, обеспечивающий очень хорошую акустическую эргономику. В реальности же, при использовании классических систем воздушного охлаждения в корпусе, блок питания, имеющий подобный или чуть больший уровень шума, будет малозаметен на фоне уровня шума от систем охлаждения. Гораздо интересней, какой уровень акустической эргономики сможет обеспечить блок питания при низкой нагрузке, и тут нас ждал сюрприз — уровень шума блока питания оказался ниже фонового уровня шума в помещении, поэтому имеющаяся методика измерения была дополнена группой тестов на малом расстоянии, в которых мы измерили уровень шума блока питания не только с работающим вентилятором, но и с остановленным. При таких же условиях были протестированы несколько моделей сходной мощности, имеющихся в нашей лаборатории.

Кратко опишем дополнительные тесты. На квадратный ящик из ДСП, обитый пенополиэтиленом, укладывается блок питания таким образом, чтобы ни входу, ни выходу воздуха при работе системы охлаждения блока питания ничто не препятствовало. Вплотную к ящику устанавливается трехногий штатив, причем за счет конструкции последнего взаимное расположение ящика и штатива осуществляется с минимальной погрешностью. Измерительный микрофон устанавливается на штатив таким образом, чтобы он располагался над блоком питания со стороны одного из углов тыльной стенки БП. Установочное расстояние порядка 0,03 метра. Выходная мощность составляет 30 Вт, время работы до измерения — 5 минут. После первичного измерения уровня шума с вращающимся вентилятором производится измерение уровня шума с остановленным вентилятором (вентилятор при этом блокируется пластиковой стяжкой).

В данном случае можно наблюдать не только минимальный уровень шума от работы электроники при остановленном вентиляторе, что встречается не так уж и редко, но и крайне низкий уровень шума при работающем вентиляторе. Таким образом, мы вполне справедливо можем назвать данную модель блока питания сверхтихой.

Позиционирование и рекомендации по использованию

Набор потребительских качеств у данной модели если и не отличный, то по совокупности очень хороший. К недостаткам можно отнести недостаточную длину проводов до коннекторов питания процессора при условии использования больших корпусов с нижним расположением БП. С одной стороны, такие корпуса есть далеко не у всех, но с другой стороны, существует определенная категория покупателей, предпочитающих именно большие корпуса, а нижнее расположение блока питания — это тренд рынка, и количество таких корпусов все увеличивается.

С точки зрения параметров выходных напряжений, несколько подкачал канал +5VDC, правда, критичные отклонения отсутствуют и там.

Сильной стороной данной модели является отличный уровень акустической эргономики, особенно на низкой и средней мощности, что позволяет использовать данную модель при сборке систем со сверхнизким уровнем шума.

На момент написания обзора стоимость данной модели составляла около 110 долларов — это вполне конкурентоспособная цена за подобный набор потребительских качеств, с учетом возможности использовать Antec TruePower TP-550 в системах различной мощности.

Итоги

Можно констатировать, что TP-550 — это довольно удачная модель, хоть и не без некоторых изъянов, а с учетом вполне адекватной стоимости и доступности в продаже данный блок питания может заинтересовать многих домашних пользователей.

За сверхнизкий уровень шума и применение вентилятора со встроенным ШИМ-контроллером данная модель блока питания удостаивается награды Original Design за текущий месяц.

Средняя текущая цена (количество предложений)
Блок питания Antec TruePower TP-550
Н/Д(0)


Блок питания Antec TruePower TP-550
предоставлен производителем





1000062
1000062

12 октября 2010 Г.
