ИБП Powercom BNT–400A: продолжаем исследования с помощью осциллографа

Перед тем, как приступить к описанию второго протестированного устройства, хотелось бы сделать несколько замечаний "общего порядка". Во-первых, в настоящее время происходит накопление информации по различным источникам питания, которые попадают к нам на тестирование, поэтому пока ни о каких их сравнениях речь не идет (чем, собственно, и объясняется некоторая "разношерстность" — и в плане характеристик и в ценовом плане — проверенных нами моделей) . Во-вторых, как показали личные обсуждения и обсуждения в форуме, использование штатного, поставляемого с применяемым нами осциллографом ПО, мягко говоря нецелесообразно для чего-то еще кроме как изучения формы напряжения, поэтому в качестве эксперимента в данной статье мы приводим всего лишь часть отображаемых экранов осциллографа. В-третьих, как выяснилось в ходе проверок, что называется, "в полевых условиях", сам осциллограф с трудом справляется с синхронизацией лучей, а вручную это сделать невозможно, поэтому в часть экранов попали "рассинхронизованные" лучи.

Итак, второй ИБП, побывавший у нас — решение Powercom, BNT–400A.

Комплект поставки:

  • ИБП
  • Сетевой кабель IEC320
  • Кабель для подключения нагрузки IEC320 M-F
  • Документация
  • Гарантийный талон

Согласно выбранной нами классификации, модель является линейно-интерактивным источником бесперебойного питания.

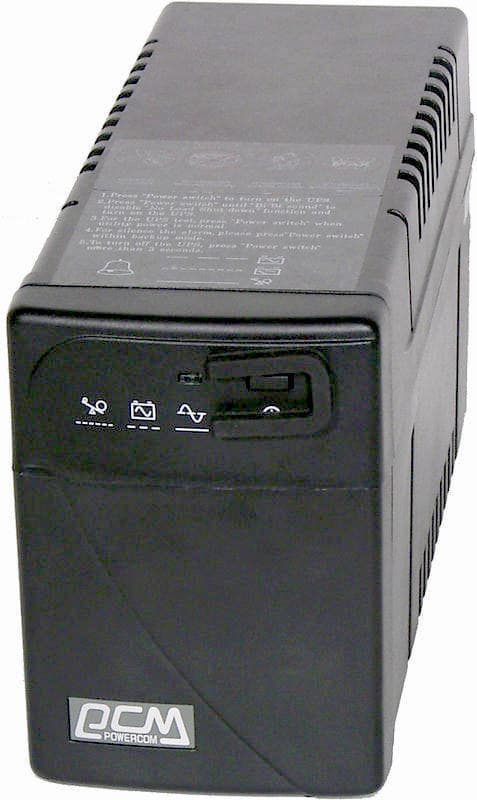

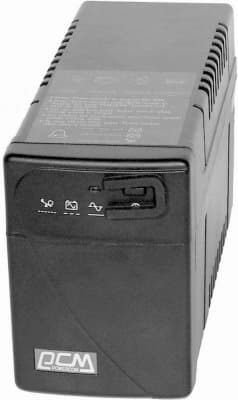

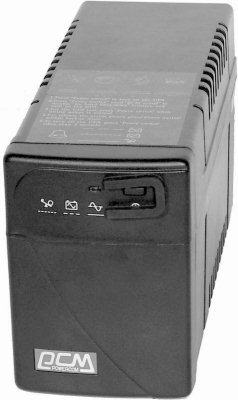

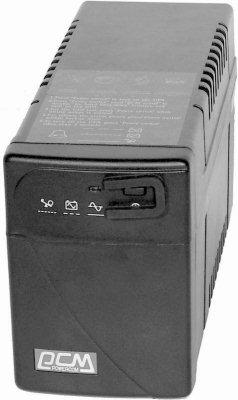

На передней панели расположена кнопка включения устройства и светодиод, идентифицирующий режимы работы устройства. Кроме этого, в устройстве реализован звуковой индикатор режимов: работа на аккумуляторе/разрядка аккумулятора/перегрузка. Аккумулятор ИБП — свинцово-кислотный, необслуживаемый. Согласно данным производителя, срок службы аккумулятора составляет 4-5 лет, время зарядки до 90% емкости составляет 6 часов.

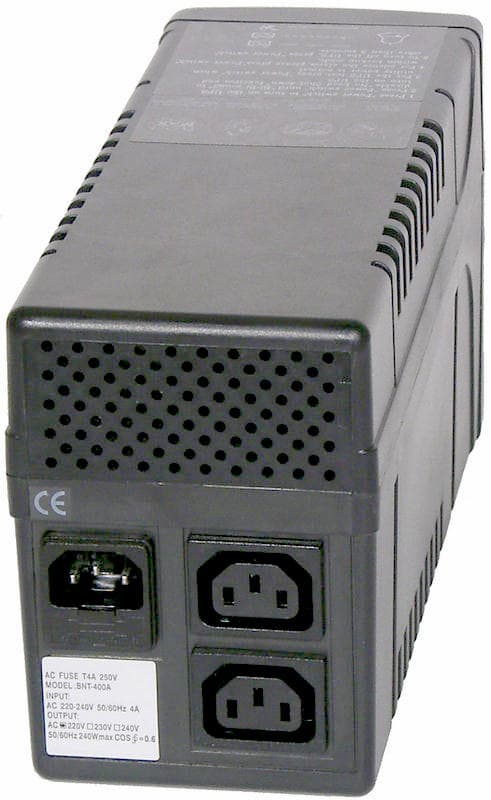

На задней панели ИБП расположены 2 розетки IEC320 для подключения нагрузки, собственно розетка для подключения ИБП к внешней сети.

Размеры ИБП — 97х260х135 мм, вес — около 4,7 кг.

Напомню, что питание ИБП осуществляется через лабораторный автотрансформатор, поскольку напряжение в питающей сети лаборатории повышенное — в пределах 237 В, что связано с близостью к местной подстанции.

Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения в пределах 220 В ± 25%, или 165-275 В. Начнем с понижения. При понижении напряжения устройство переходит на питание нагрузки от аккумулятора при 168,4 В (переход снова на «прямую» запитку от сети, т.е. отключение от аккумулятора происходит при повышении напряжения до 177,2).

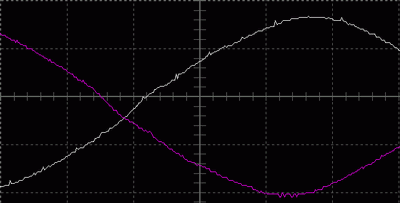

При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 202,7 В (тут же начинаем повышение и определяем, что преобразование прекращается при 207,3). В этот момент на нагрузку приходит напряжение 227,5 В. Вторая ступень преобразования отсутствует, поскольку, согласно паспортным данным, увеличивает напряжение на выходе на 15% (33 В в нашем случае), если входное напряжение уменьшилось на величину от 9% (19,8 В) до 25% (55 В) от номинала.

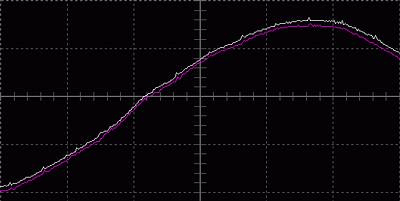

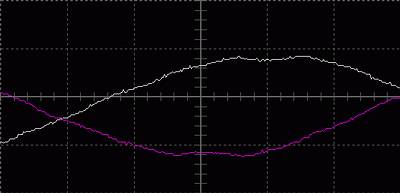

При повышении напряжения до 239,8 В ИБП начинает первую стадию преобразования входного напряжения (прекращается при обратном понижении до 237,2), что несколько больше, чем указано в паспорте. Вторая стадия преобразования (понижения) напряжения отсутствует — понижает напряжение на выходе на 15%, если входное напряжение уменьшилось на величину от 9% до 25% от номинала. Переключение на питание от аккумулятора при недостаточном входном напряжении и переключение обратно на питание от сети с питания от аккумулятора происходит плавно, без скачков, всплесков амплитуды не отмечено.


Обратимся к диапазону выходного напряжения ИБП при изменении входного напряжения. Для Powercom 400A этот показатель выглядит так:

Входное напряжение Выходное напряжение
168,1215,0
220,6220,9
259,2224,6

Особенности и технические характеристики ИБП

  • Выходное напряжение в форме трапецевидной аппроксимации синусоиды
  • Цифровое микроконтроллерное управление ИБП
  • Функция автоматического регулирования напряжения (AVR)
  • Управление батареями по технологии Advanced Battery Management (ABM)
  • Автоматическое определение частоты 50/60 Гц
  • Холодный старт
  • Автоматическая самодиагностика всех узлов
  • Защита от всплесков, перегрузок и коротких замыканий
  • Отсутствует коммуникационный порт RS-232
Модель BNT–400A
Тип ИБП Линейно-интерактивный
Вход Мощность 400 ВА
Номинальное напряжение 220 В ± 25% от входного напряжения
Частота 50 Гц или 60 Гц ±10%, определяется автоматически
Выход Напряжение (от батарей) Сигнал в форме многоступенчатой аппроксимации синусоиды 220 В ±5% от номинала
Частота (при питании от батарей) 50 Гц или 60 Гц ±1Гц
Автоматическая регулировка напряжения (AVR)AVR увеличивает напряжение на выходе на 15%, если входное напряжение уменьшилось на величину от 9% до 25% от номинала, и наоборот уменьшает напряжение на выходе на 15%, если входное напряжение увеличилось на величину от 9% до 25% от номинала
Время переключения ИБП с сети на батарею 2-4 мс включая время реакции ИБП
Защита и фильтрация Защита от всплесков напряжения 320 Джоулей, 2 мс
Вход ИБП Плавкий предохранитель
Защита от перегрузок ИБП автоматически выключается в течении 60 с, если перегрузка составляет 110% от номинальной мощности, и в течении 3 секунд, если нагрузка составляет 130% от номинальной мощности
Защита от короткого замыкания Немедленное отключение выходных цепей по выходу ИБП или сгорает входной предохранитель
Батарея Тип Герметичные, свинцово-кислотные необслуживаемые
Батарейная диагностика Защита от полного разряда, индикатор замены батареи
Сигналы тревоги Батарейная поддержка Редко повторяющийся звуковой сигнал (1 раз в две секунды)
Низкий уровень батарей Повторяющийся звуковой сигнал (2 раза в секунду)
Перегрузка Непрерывный звуковой сигнал
Общая информация Акустический шум на расстоянии 1 м. < 40 Дб


ИБП Powercom BNT–400A предоставлен компанией ОЛДИ


Продолжение следует...



26 ноября 2003 Г.
