Сегодня знакомимся с новой буквой в индексации корпусов компании Zalman — «R». Пока продукция с таким индексом представлена одной моделью, Zalman R1, в двух вариантах цвета: белом и черном. Как и рассмотренный недавно корпус Zalman H1, это новинка, поступление которой в российскую розницу было анонсировано в самом конце прошлого года.

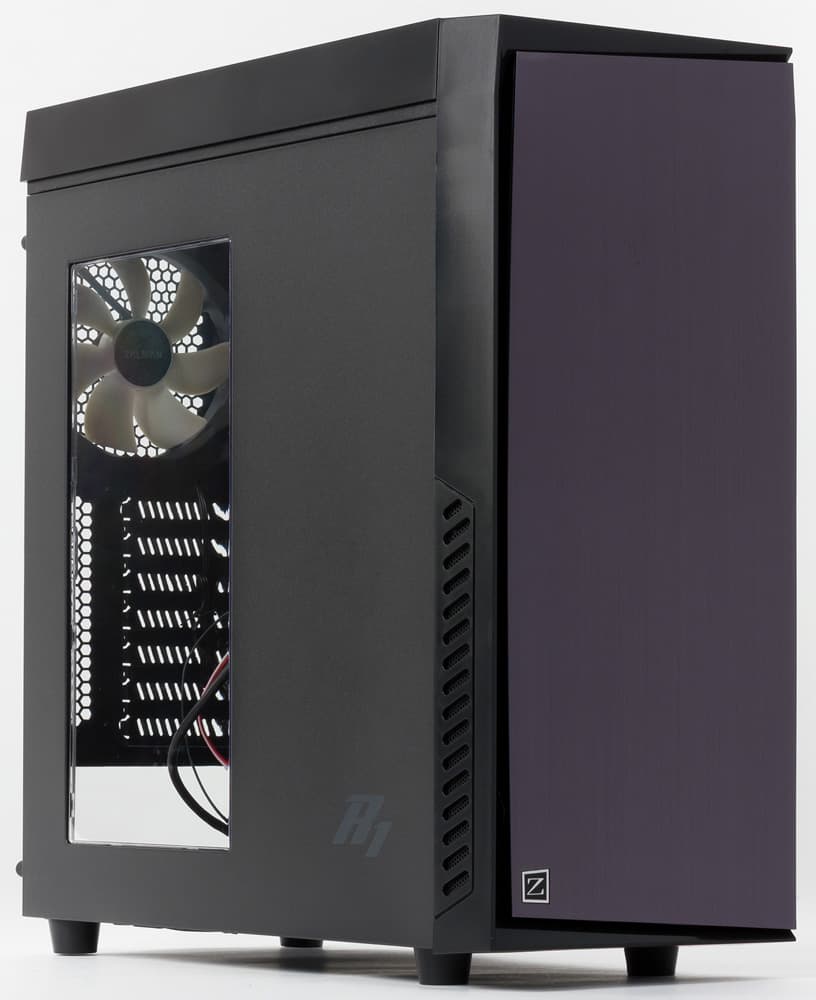

Модификация у корпуса только одна: с прозрачным окном в левой боковой стенке. Другие варианты (кроме двух цветов) не упоминаются ни в русскоязычном, ни в других языковых разделах официального сайта.

Корпус поставляется в коробке из обычного картона с простейшим монохромным оформлением: логотип плюс немного текстовой информации, нет даже схематичного изображения самого корпуса. Коробка не особенно большая и тяжелая, но вырезы по бокам, предназначенные для захвата руками при переноске, всё же сделаны.

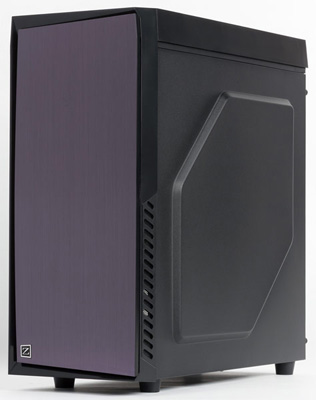

Вид справа

Компоновка

Корпус Zalman R1 — miditower вполне обычных размеров и компоновки: однообъемный, с нижним расположением блока питания, который приобретается отдельно.

Два имеющихся слота для 5,25-дюймовых устройств имеют выход на лицевую панель, причем такой выход предусмотрен и для одного 3,5-дюймового устройства, что в современных корпусах встречается всё реже, хотя потребность в таких устройствах порой еще имеется.

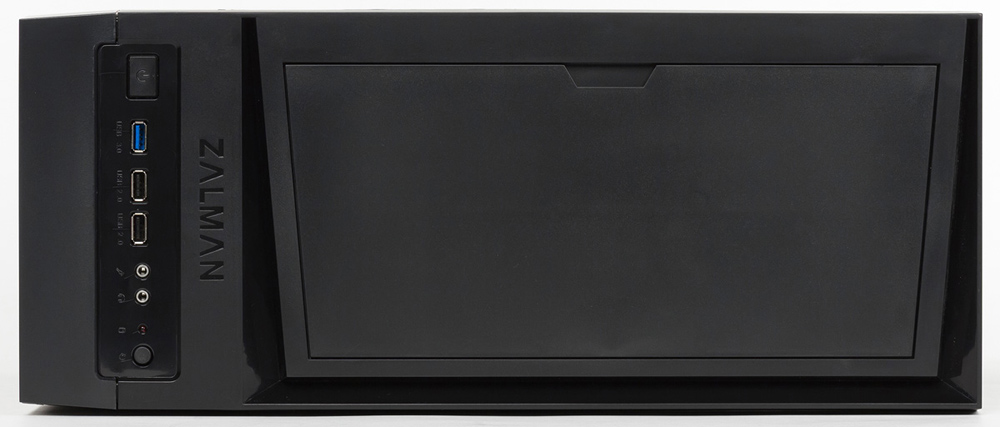

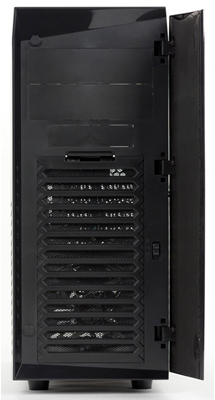

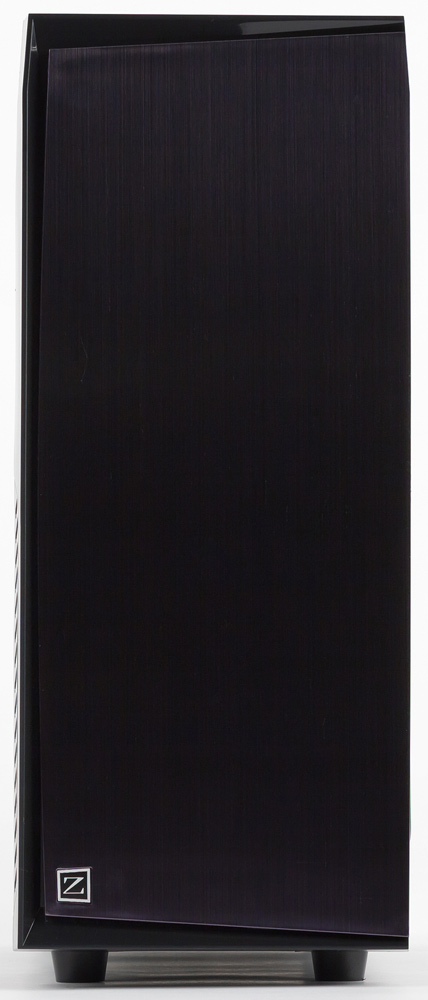

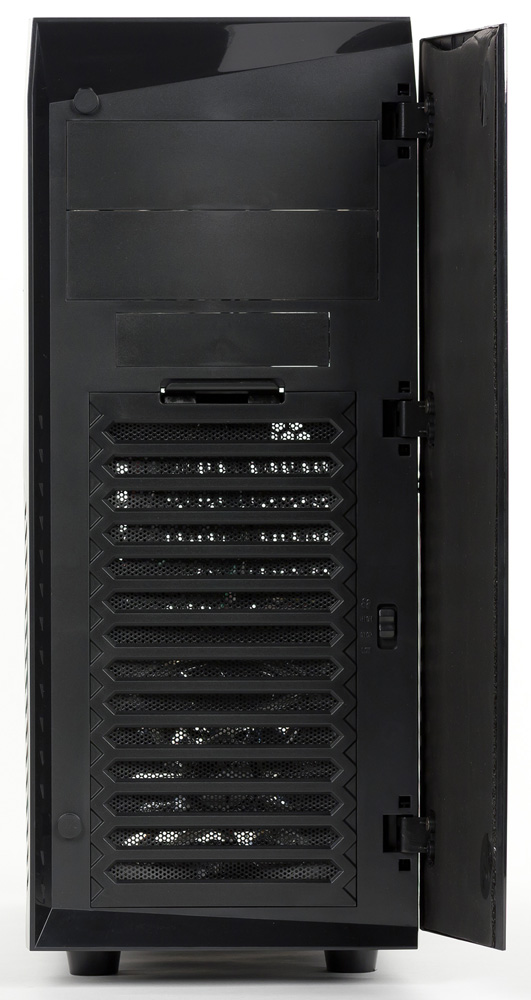

Лицевая панель имеет дверцу, открывающуюся слева направо (перевесить ее на другую сторону нельзя). В качестве фиксаторов использованы магниты в нижнем и верхнем углах левой кромки, для уменьшения стука при закрывании предусмотрены амортизирующие элементы. А вот взяться пальцами, чтобы открыть дверцу, практически не за что: есть только довольно узкая щель со скошенным краем, в которую вряд ли пройдет даже палец ребенка, и приходится подцеплять край ногтем. С учетом того, что магниты довольно сильные, делать это не очень удобно.

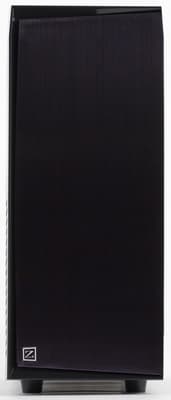

Лицевая панель                   Лицевая панель

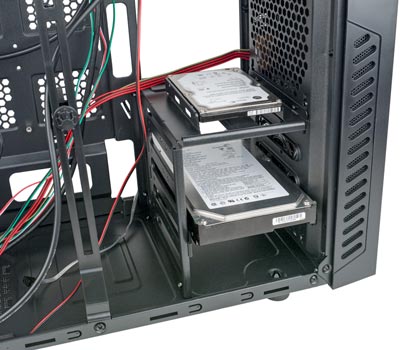

Корзина для жестких дисков всего одна, поперечная, и 3,5-дюймовые накопители устанавливаются в нее с помощью салазок. Точнее, применен «усеченный» вариант салазок: накладки, которые устанавливаются с боков диска и служат для фиксации в любом из четырех мест соответствующей размерности. Пятое место, находящееся на верхней плоскости корзины, предназначено для единственного 2,5-дюймового HDD или SSD. Если же в компьютере не используются устройства 3,5″ с выходом на лицевую панель, то шестой накопитель можно установить в нижней части пятидюймового отсека. Таким образом, в корпусе может быть установлено до пяти 3,5-дюймовых накопителей и один 2,5-дюймовый.

Крепление накопителей

В корпус можно устанавливать системные платы ATX и все более компактные варианты, количество слотов расширения — семь. Иллюстрация на сайте ограничивает выбор видеокарт моделями длиной до 360 мм, наш замер показал немного больше — до 378 мм (включая дополнительный разъем питания, если он расположен в торце платы), то есть в корпус можно устанавливать практически любые современные видеоадаптеры.

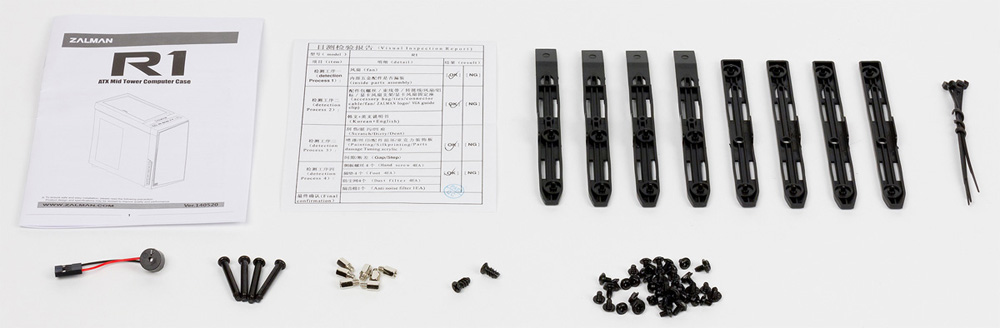

Комплект принадлежностей не богатый и не бедный: четыре пары накладок-салазок, горсть крепежа в общем пакетике, пять одноразовых стяжек для кабелей, спикер для системной платы (его наличие почему-то не отмечено в описании) и инструкция, которая нам вновь досталась без перевода на русский язык. И снова была пара специфических, но ставших уже привычными для Zalman дополнений, о которых мы расскажем ниже.

Комплектация

Конструкция

Размеры корпуса 467×192×462 мм (В×Ш×Г), включая выступающие части. Вес корпуса 5,3 кг, комплекта в упаковке 6,3 кг.

Для шасси использована сталь толщиной от 0,6 до 0,65 мм, и жесткость конструкции получилась не слишком высокой, вполне типичной для недорогих корпусов. Особенно это относится к съемным боковым стенкам, прежде всего к левой, имеющей вырез с прозрачной акриловой вставкой, а правая несколько более жесткая благодаря штампованному выступу, занимающему значительную часть ее площади.

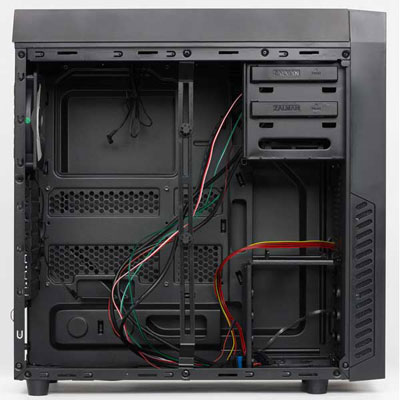

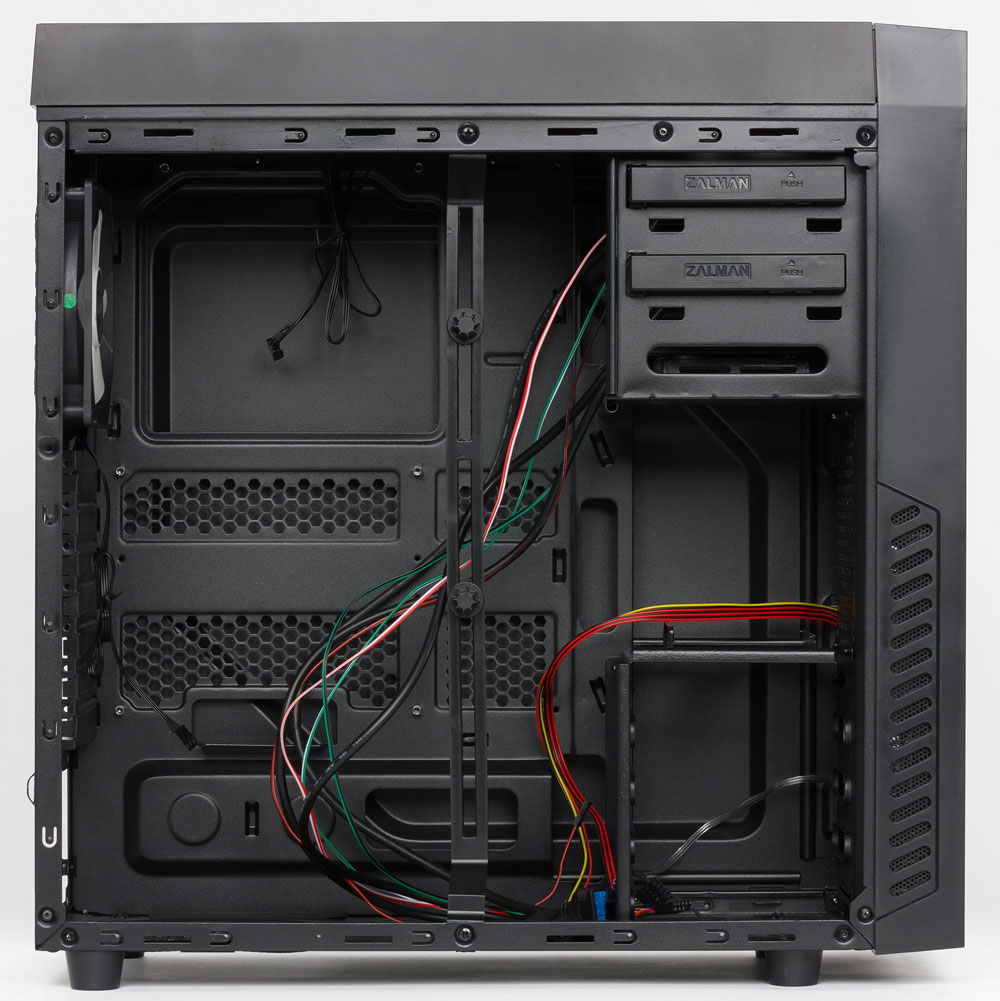

Вид изнутри слева

Ножки корпуса пластиковые, высокие — около 19 мм, но пластик жесткий, без всяких амортизирующих вставок.

Лицевая и верхняя панели корпуса тоже пластиковые, причем довольно глубокие: под ними скрываются вентиляторы. Их форма классически строгая, без всяких дизайнерских изысков: прямые углы, минимум украшений. Пластик в основном матовый, но дверца и окружающие ее углубления на лицевой панели всё же выделяются блеском: фактура наружной поверхности дверцы имитирует покрытый лаком анодированный алюминий, а скошенные грани вокруг нее глянцевые. На верхней панели также не обошлось без толики глянца.

Дверца изнутри оклеена мягким синтетическим материалом, явно призванным выполнять функцию звукопоглощения. Правда, «заглушенность» лишь с одной стороны вряд ли будет иметь сколь-нибудь заметную эффективность.

Панель управления находится в передней части верхней крышки — это узкая глянцевая вставка на стыке с лицевой панелью. На ней расположены (слева направо): крупная кнопка Power с синей подсветкой при включении, один порт USB 3.0 и два USB 2.0, пара аудиоразъемов, красный светодиодный индикатор дисковой активности и небольшая круглая кнопка Reset. Обе кнопки нажимаются мягко, но имеют свободный ход, в значительной степени предотвращающий от срабатывания при случайных касаниях. Расстояние между USB-разъемами небольшое, и подключить широкие устройства в соседние порты не получится.

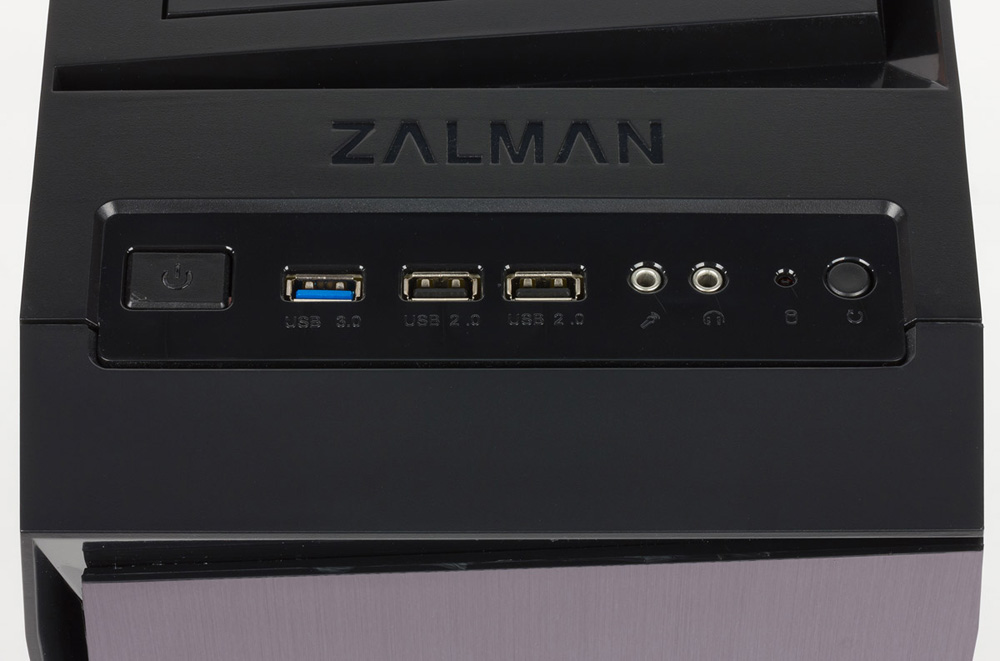

Панель управления

Когда корпус установлен на столе, сидящий рядом человек ростом выше среднего не может увидеть органы управления, для работы с ними ему придется, как минимум, вытянуться или даже слегка привстать. С этой точки зрения модель явно рассчитана на напольную установку.

Есть и еще один элемент управления: трехпозиционный переключатель контроллера частоты вращения вентиляторов. Он скрывается под дверцей на лицевой панели, в правой ее части, поэтому для доступа к нему дверцу придется открыть почти полностью. А если компьютер установлен на полу, то даже из положения сидя нужно будет еще и немного нагнуться.

Система вентиляции

Штатно в корпусе Zalman R1 установлены три вентилятора. Все они 120-миллиметровые, собственного производства компании (по крайней мере, если судить по маркировке), имеют стандартные трехконтактные коннекторы.

Один из них, с синей подсветкой, установлен в нижней части фронтальной панели как нагнетающий, он предназначен для охлаждения накопителей через имеющиеся в стенках корзины широкие прорези. Его можно переставить выше, тогда он будет обслуживать видеокарты. А вот смысл подсветки понятен не очень: она будет хорошо видна лишь при открытой передней дверце.

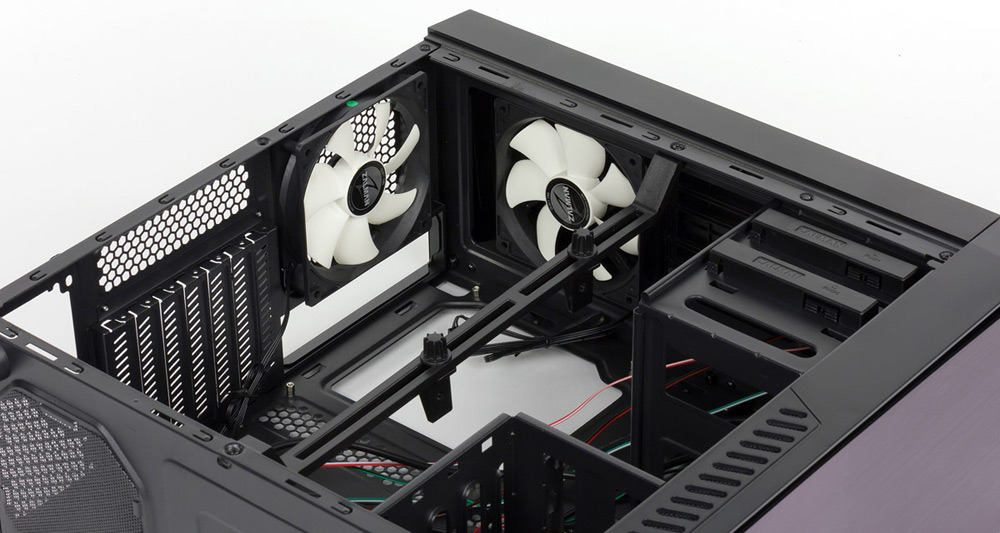

Второй вентилятор, вытяжной, закреплен на верхней плоскости шасси и обслуживает зону расположения процессора. Третий, тоже вытяжной, расположен стандартно: на задней стенке, также в области процессорного кулера. Эти два вентилятора подсветки не имеют.

Есть дополнительные посадочные места еще для двух вентиляторов той же размерности: по одному на фронтальной и верхней панелях шасси. Причем в комплекте есть винты и саморезы для их крепления.

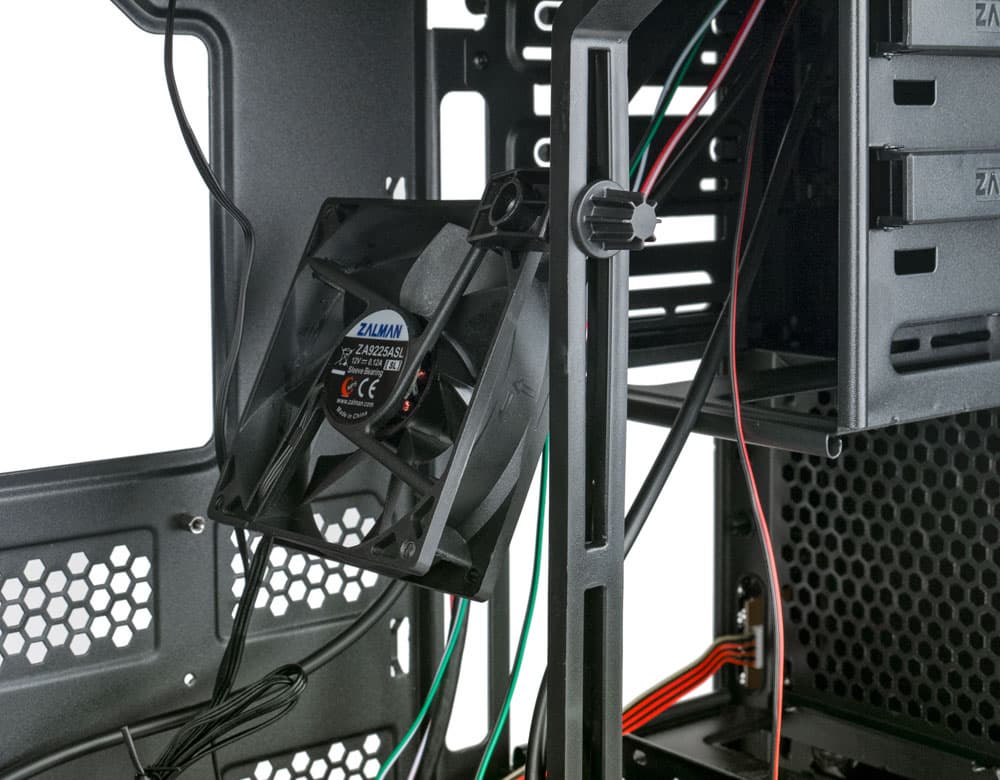

Не забыто и «фирменное ноу-хау Zalman»: вертикальный пластиковый кронштейн, установленный на левом боку шасси. В прорези штанги с помощью имеющихся клипс крепятся дополнительные вентиляторы небольшого размера для дополнительного охлаждения различных ответственных узлов компьютера, прежде всего видеоадаптеров.

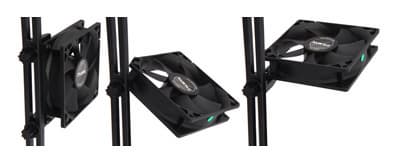

Дополнительный вентилятор

Такую конструкцию мы уже видели — например, в MS800 или в уже упоминавшемся корпусе Zalman H1, только клипс в R1 две вместо трех в H1. Соответственно к ним можно прикрепить либо по одному вентилятору, закрепляя их на клипсах за один угол, и тогда их можно будет направлять в произвольном направлении, вращая в вертикальной плоскости, либо один вентилятор за два угла, но тогда сборщик лишится возможности направлять его поток по своему усмотрению, и останется лишь позиционирование вентилятора по высоте.

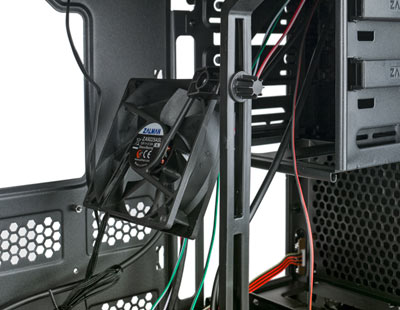

Дополнительный вентилятор

Форма кронштейна несколько иная, чем у имеющегося в комплекте H1, но его тоже можно использовать не только для установки вентиляторов, но и для дополнительной фиксации массивных видеокарт.

Кронштейн для дополнительных вентиляторов

Подключаться штатные и дополнительные вентиляторы могут к встроенному контроллеру, имеющемуся в корпусе. Правда, у него всего два трехконтактных коннектора, и третий комплектный вентилятор, равно как и все опциональные, придется подключать либо к системной плате, либо к блоку питания.

Контроллер имеет движок с тремя положениями: «High – Stop – Low», питание на него подается от БП с помощью периферийного разъема Molex male+female.

В отношении фронтальных и верхних вентиляторов надо сказать еще несколько слов.

При закрытой передней дверце приток воздуха полностью не перекрывается, а лишь сильно ограничивается: щели по периметру дверцы, конечно же, невелики, но свободными остаются прорези в нижней половине боковых стенок пластиковой лицевой панели, хотя и их площадь большой не назовешь.

Вентиляционные отверстия в верхней крышке перекрыты штатной пластиковой крышкой, закрывающей места установки вентиляторов. Снять ее, чтобы обеспечить доступ воздуха сверху, нетрудно: крышка крепится четырьмя штифтами, входящими в отверстия с уплотняющими вставками. Но каких-либо решеток, призванных защитить от попадания не только пыли и всякой мелочи, но и довольно крупных предметов, под крышкой нет. Закрытая верхняя крышка дает безопасность в этом плане, но лишает всякого смысла подключение верхних вентиляторов.

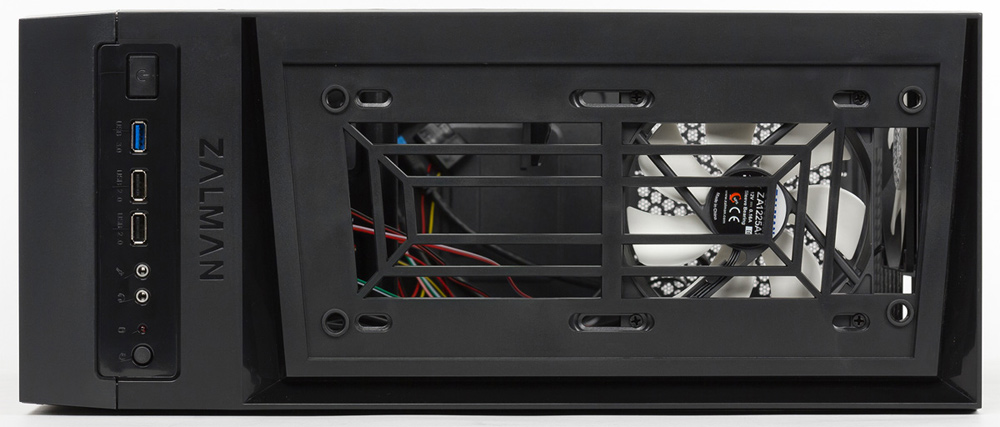

Верхняя панель

Верхняя панель

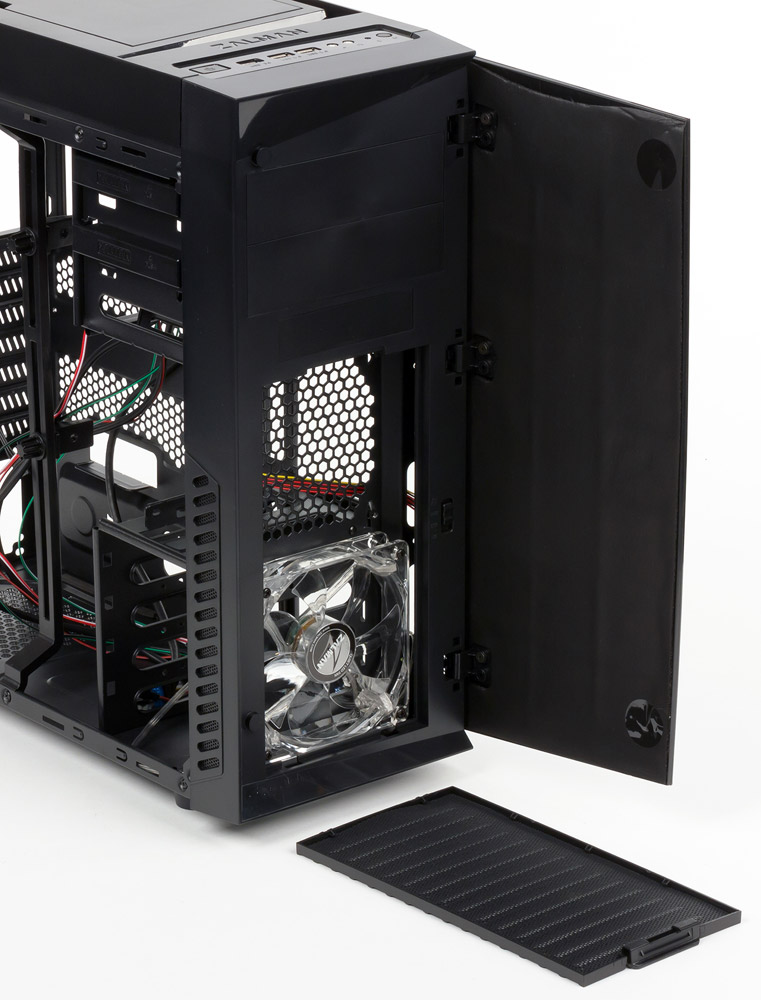

Однако фильтры в системе вентиляции всё же есть, все они сделаны из тонкого пластикового листа с отверстиями. Самый удобный защищает фронтальные вентиляторы: он закреплен на пластиковой рамке с защелкой, доступной снаружи, и снять его для обслуживания не составит труда.

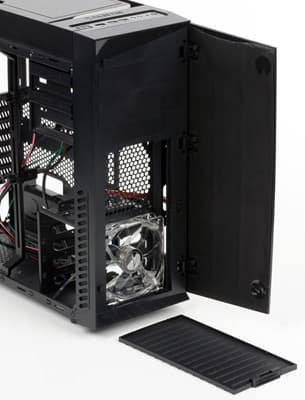

Фронтальный фильтр

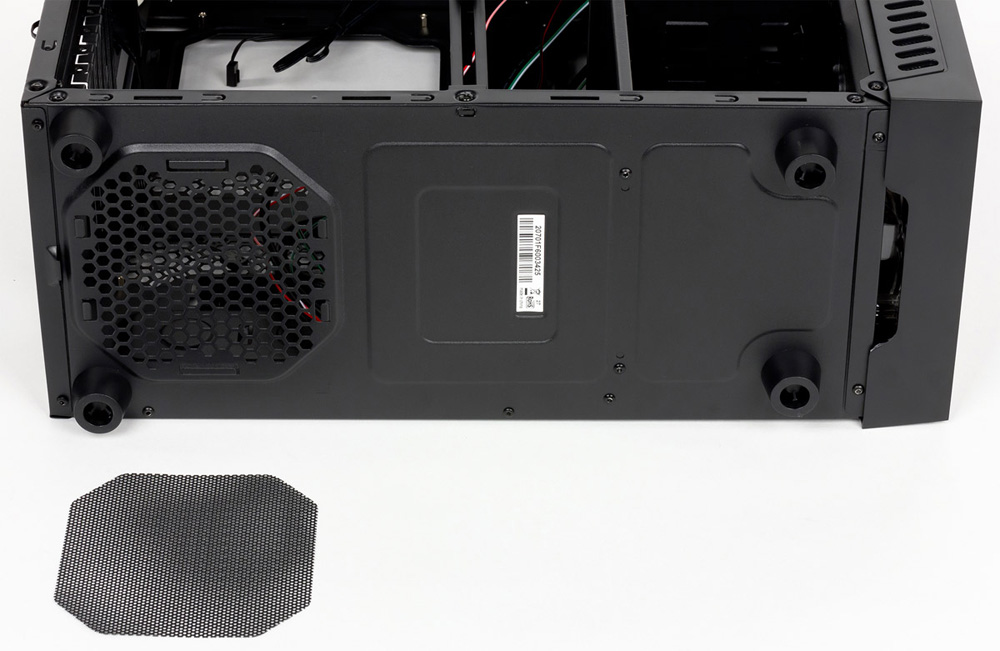

Немного повозиться придется с фильтром, закрывающим отверстие в месте установки блока питания: его пластина вставляется в штампованные выступы днища, расположенные со всех сторон, поэтому для снятия этого фильтра корпус придется либо положить на бок, либо сильно наклонить, чтобы увидеть место установки.

Нижний фильтр

Наконец, фильтрами защищены и прорези в боковых поверхностях линевой панели, но они снимаются только вместе с самой панелью. Правда, обслуживать их очень часто придется вряд ли: сечение прорезей и их расположение таковы, что поток воздуха через них будет не слишком значительным даже при наличии двух фронтальных вентиляторов.

На верхней плоскости шасси можно установить и радиатор системы жидкостного охлаждения, а для трубок в верхней части задней стенки есть два отверстия с резиновыми заглушками.

Дополнительные отверстия есть лишь на задней стенке: прорези в заглушках слотов расширения и небольшая перфорированная область рядом с ними.

Сборка системного блока

Боковые крышки крепятся системой пазов и гребенок, при этом недостаточная жесткость на удобство существенно не влияет.

Фиксируются эти стенки парами винтов с пластиковыми накатными головками, снятие облегчают имеющиеся на задних торцах штампованные выступы для захвата пальцами.

Шесть шестигранных стоек для системной платы уже установлены, еще семь есть в комплекте принадлежностей (зачем так много — не очень понятно). Прорези для плат расширения закрыты одноразовыми заглушками, которые придется выламывать. Крепление плат будет осуществляться обычными винтами, имеющимися в комплекте.

В подложке системной платы имеется большое окно, которое позволит устанавливать или снимать процессорный кулер без демонтажа самой платы.

В отверстии для портов ввода-вывода системной платы и в слотах пятидюймового отсека, имеющих выход на лицевую панель, заглушек нет, в этих местах ничего выламывать не придется.

Оптические накопители крепятся безвинтовыми заглушками слева и дополнительными винтами справа.

Направляющие накладки, применяемые для установки 3,5-дюймовых накопителей в корзину, парные: различаются левая и правая, они помечены соответствующими буквами и имеют разную длину — на левой есть ручка-защелка, поэтому она длиннее.

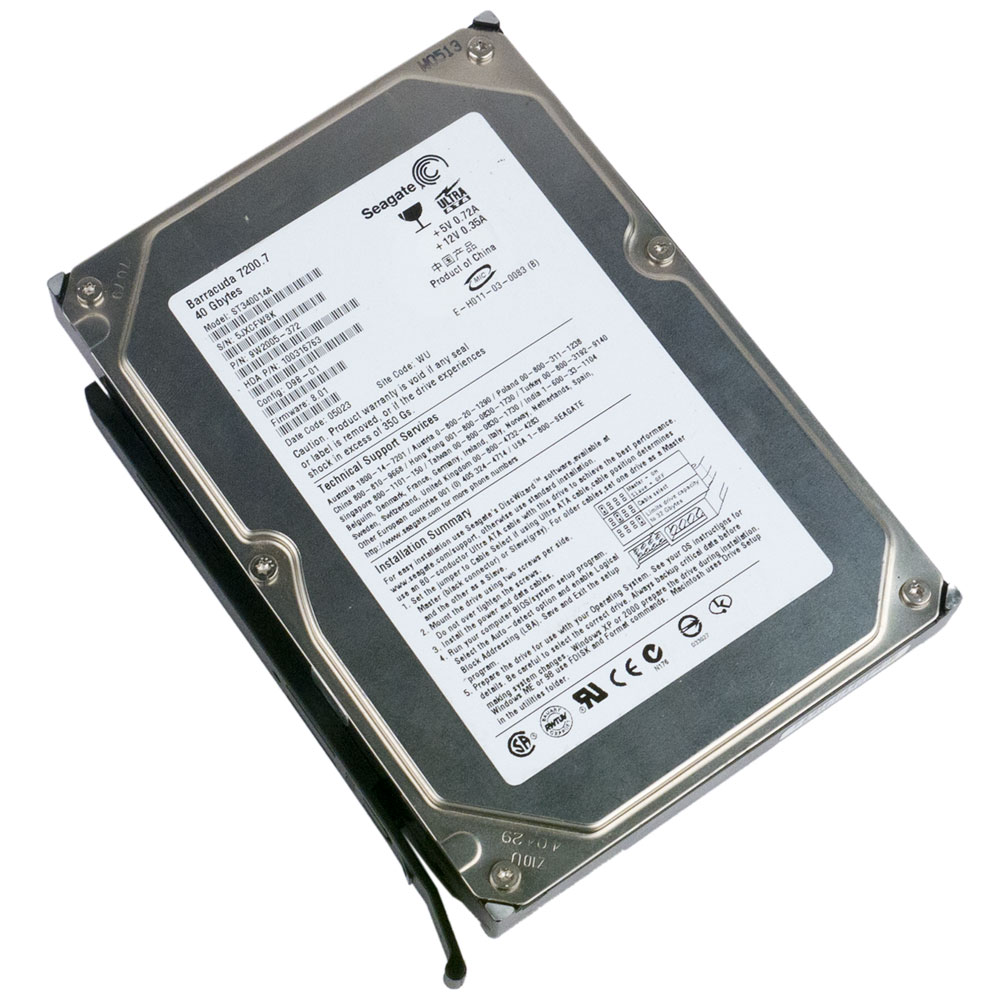

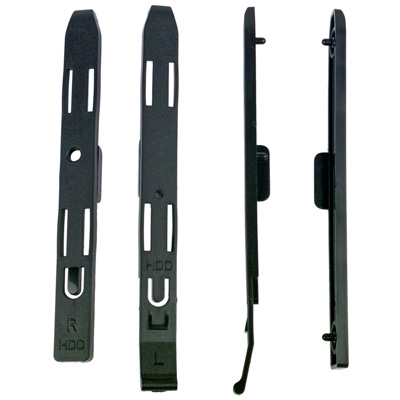

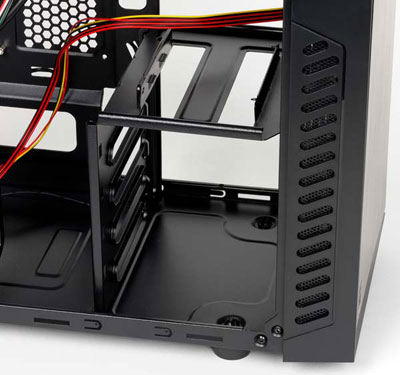

Крепление накопителей

Накладки прикрепляются к дискам с помощью штырьков, входящих в штатные отверстия корпусов дисков. Пластик немного пружинит, поэтому крепление получается довольно надежным. Да и в корзине установленные накопители держатся неплохо, несмотря на единственную защелку, поэтому дополнительного винтового крепления не предусмотрено. Каких-либо амортизирующих прокладок между диском и накладкой не имеется.

Крепление накопителей

Таких накладок в комплекте четыре пары, хватит для установки дисков на все посадочные места корзины.

Наличие больших отверстий в стенках корзины улучшает охлаждение установленных в нее дисковых накопителей, причем со всех сторон — и сверху, и снизу. Правда, прямого теплоотвода к металлу шасси не получается.

Единственный 2,5-дюймовый SSD или HDD устанавливается на верхней плоскости корзины, где имеются две выступающие вертикальные пластины. С одной стороны он фиксируется штампованными выступами, входящими в его крепежные отверстия, а с другой, где возможна работа отверткой — винтами.

Крепление накопителей

Для накопителей обеих размерностей можно использовать SATA-кабели как с прямым, так и с Г-образным коннектором (в последнем случае 2,5-дюймовый накопитель нужно будет поставить стороной с платой вверх).

Винтами закрепляется и устройство в 3,5-дюймовом слоте пятидюймового отсека.

Кабели от внешних разъемов экранированные, подключаются к внутренним коннекторам системной платы монолитными коннекторами. Поскольку коннектор USB 3.0 платы подразумевает подключение двух портов, а на панели управления корпуса есть только один такой разъем, то второй штатный порт системной платы останется незадействованным.

Лицевая и верхняя пластиковые панели крепятся пластиковыми цилиндрическими защелками и могут быть сняты без особого труда. Но делать это придется вряд ли: вентиляторы для установки-замены или обслуживания доступны и без этого.

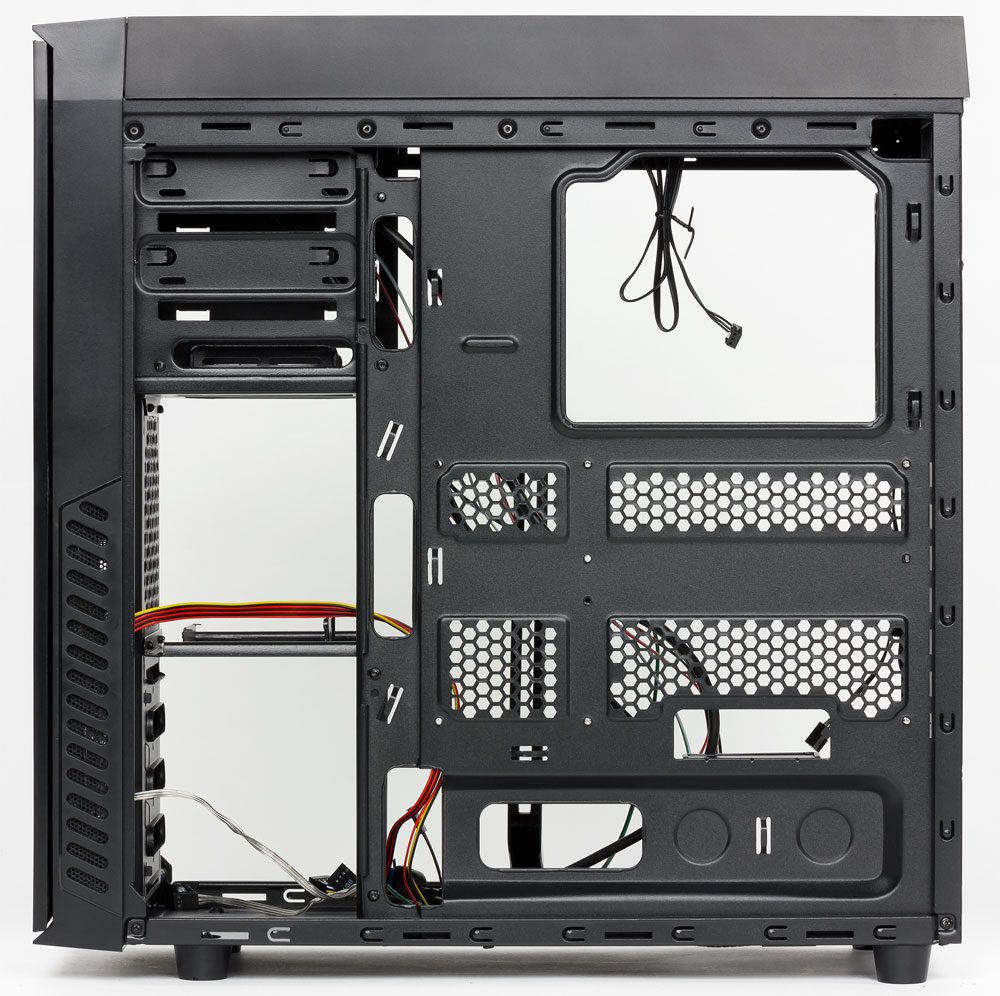

Вид на шасси слева

Провода и кабели можно проложить за подложкой системной платы, для чего в ней имеются отверстия разного размера. Резиновых заглушек, привычных по более дорогим корпусам, в этих отверстиях нет. Закрепить кабели можно комплектными стяжками к имеющимся ушкам, а предусмотренный в правой боковой крышке штампованный выступ позволит не укладывать кабельное хозяйство очень уж тщательно.

Блок питания можно ставить и после материнской платы, располагая его вентилятором вверх или вниз и закрепляя винтами. Иллюстрации на страницах официального сайта говорят о максимальной длине БП в 200 миллиметров, но можно поставить и более длинный (если, конечно, такой найдется), придется лишь убрать вертикальный пластиковый кронштейн для дополнительных вентиляторов. Тогда для БП и выходящих из него проводов останется пространство в 280 мм.

На днище корпуса в месте установки блока питания есть резиновые наклейки, играющие роль амотризаторов и помогающие правильно позиционировать БП при установке.

Все кромки, о которые сборщик может пораниться, аккуратно завальцованы.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

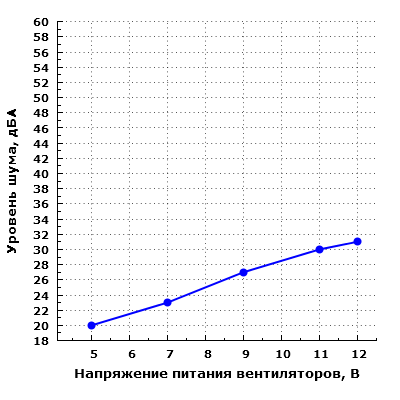

Уровень шума корпуса

При открытой двери уровень шума системы охлаждения корпуса изменяется в достаточно широких пределах: от 21 до 35 дБА в ближнем поле. При закрытой двери в тех же условиях шум системы охлаждения корпуса не превышает 31 дБА, что демонстрирует достаточно высокую степень ослабления шума элементами корпуса.

Основная заслуга в достаточно неплохой шумоизоляции принадлежит сплошным стенкам с минимумом отверстий, а также сплошной дверке спереди и заглушке сверху. Необходимым условием хорошей шумоизоляции, которое тут также выполнено, является плотное прилегание панелей без щелей, что обеспечивает герметичность конструкции. Оклейка поролоном тут носит скорее вспомогательный или даже декоративный характер, так как им оклеена только передняя дверь.

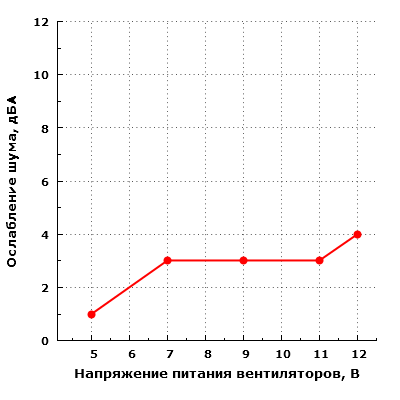

Ослабление шума вентиляторов дверью корпуса

При питании вентиляторов напряжением 5 В шум находится на очень низком уровне даже при расположения микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума несколько повышается. В типовом диапазоне регулирования напряжения 7–11 В шум изменяется от очень низкого (23 дБА) до пониженного (30 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентиляторов номинальным напряжением 12 В шум системы очень далек до 40 дБА.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как имеющий пониженный уровень для жилого помещения в дневное время суток.

РежимНастольное Напольное
High3025
Low20менее 20
12 V3126
5 V20менее 20

Корпус оснащен штатным трехпозиционным контроллером вентиляторов, который выполнен на основе пассивного коммутатора и требует подключения сразу двух питающих напряжений 5 В и 12 В, которые и включаются контроллером определенным образом. К достоинствам такой схемы можно отнести полную бесшумность работы самого коммутатора, а также отсутствие шума от вентиляторов, имеющего неаэродинамическое происхождение, который иногда возникает из-за работы ШИМ-контроллера. Трехпозиционный переключатель расположен на передней панели под дверью. Качество изготовления переключателя оставляет желать лучшего, что сказывается на точности переключения режимов.

Имеется также и режим, производящий выключение вентиляторов, что в корпусах встречается нечасто. Контроллер имеет всего два разъема, хотя штатно в корпусе предустановлены три вентилятора. В ходе тестирования мы подключили передний и задний вентиляторы к контроллеру, верхний вентилятор подключен не был.

Результаты получились вполне ожидаемыми: при работе в режиме Low шум очень низкий, при работе в режиме High шум пониженный.

РежимНапольное размещение (12 В)
все заглушки закрыты26
все заглушки открыты29
закрыта только передняя панель28,5
закрыта только верхняя панель28

Также мы провели эксперимент, в ходе которого измерили уровень шума при работе вентиляторов на максимальных оборотах при питании от 12 В с целью определить эффект ослабления шума применяемыми техническими решениями. Как можно заметить, при закрытой передней крышке и верхней заглушке обеспечивается вполне заметный уровень ослабления шума, тогда как при открытой верхней заглушке ослабление существенно ниже.

Акустическая эргономика данной модели находится на хорошем уровне. Также стоит положительно оценить наличие возможности индивидуально настроить работу системы охлаждения корпуса путем установки заглушки на верхней панели.

Позиционирование и выводы

Цены на корпуса Zalman R1 в московской рознице на момент написания обзора начинались с 3000 рублей, или примерно $45–48, то есть модель явно бюджетная — с этой точки зрения ее и следует оценивать. Поэтому такие моменты, как малое число посадочных мест для накопителей разной размерности и дополнительных вентиляторов, равно как и выламываемые заглушки слотов расширения, к минусам относить не имеет смысла. Но, несмотря на бюджетность, оснащен корпус отнюдь не бедно: есть три внешних порта USB и даже встроенный контроллер частоты вращения вентиляторов. Габариты корпуса и имеющаяся в нем система вентиляции не накладывают серьезных ограничений на тепловыделение устанавливаемых компонентов.

Правда, есть спорные моменты. К ним следует отнести наличие верхнего вентилятора, который при закрытой верхней крышке становится бесполезным, поэтому его лучше попросту переставить на переднюю панель для дополнительного охлаждения видеокарты. Но если крышку удалить, то отсутствие вверху не то что фильтра, но даже декоративной решетки сделает использование компьютера небезопасным из-за возможности случайного попадания внутрь достаточно крупных предметов. Подсветку штатного фронтального вентилятора при закрытой передней дверце (а это нормальное ее состояние) увидеть, конечно, будет можно, но для этого придется специально постараться. Равно как и эффективность передних вентиляторов при закрытой дверце становится сомнительной: очень уж небольшим является суммарное сечение боковых прорезей лицевой панели, через которые в таком случае будет поступать воздух. Наконец, наличие звукопоглощающего материала на передней дверце должно быть поддержано другими мерами по снижению шумности, а в данной модели этого не наблюдается — считать такой мерой глухую крышку, закрывающую верхние вентиляторы, можно лишь с большой натяжкой.

Однако корпус явно сто́ит своих денег, он вполне подходит для недорогих офисных или многоцелевых домашних компьютеров. Тем более, что к качеству изготовления особых претензий у нас нет.

Средняя цена
T-11057798
Розничные предложения
L-11057798-10

Корпус Zalman R1 предоставлен на тест производителем
