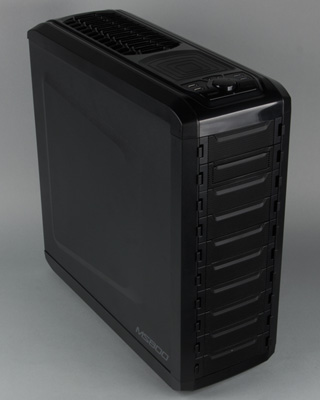

Корпус Zalman MS800



Корпус Zalman MS800

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Недавно мы рассказывали о корпусе Zalman Z11 Plus из серии Z, а сейчас перед нами заметно отличающаяся модель из серии MS, которая еще не была представлена в наших обзорах: Zalman MS800. Как принято производителем, есть два варианта: MS800 и MS800 Plus, самое заметное отличие у которых — наличие у версии Plus прозрачного окна в левой боковой стенке. Если присмотреться внимательнее, то можно заметить и несколько иное оформление фронтальной панели, но главное скрывается внутри: модель MS800 Plus имеет встроенную систему hot-swap для горячей замены трех дисков — именно она скрывается за дверцей в нижней части лицевой панели, которой нет у MS800.

Нам достался корпус MS800, поэтому о модификации Plus мы сможем рассказать лишь на основе информационных материалов изготовителя. Сразу похвалим очень наглядную и практически исчерпывающую подачу информации в русскоязычном разделе официального сайта: все особенности отображены на качественных иллюстрациях, снабженных внятными пояснениями. Но составители явно поторопились, и страницы, посвященные двум модификациям, практически повторяют друг друга, не учитывая важных особенностей каждого варианта: так, для MS800 указано наличие системы hot-swap, которой у нее в реальности нет. Есть и другие несоответствия, и мы надеемся, что производитель внесет правку, чтобы не вводить потенциальных покупателей в заблуждение.

Инструкции на русском языке в нашем комплекте не было, и опять остается выразить надежду, что в товарных образцах, поступающих на российский рынок, это будет исправлено.

Цвет предлагается один: черный, в основном матовый, и лишь некоторые элементы пластиковой верхней крышки поблескивают глянцем.

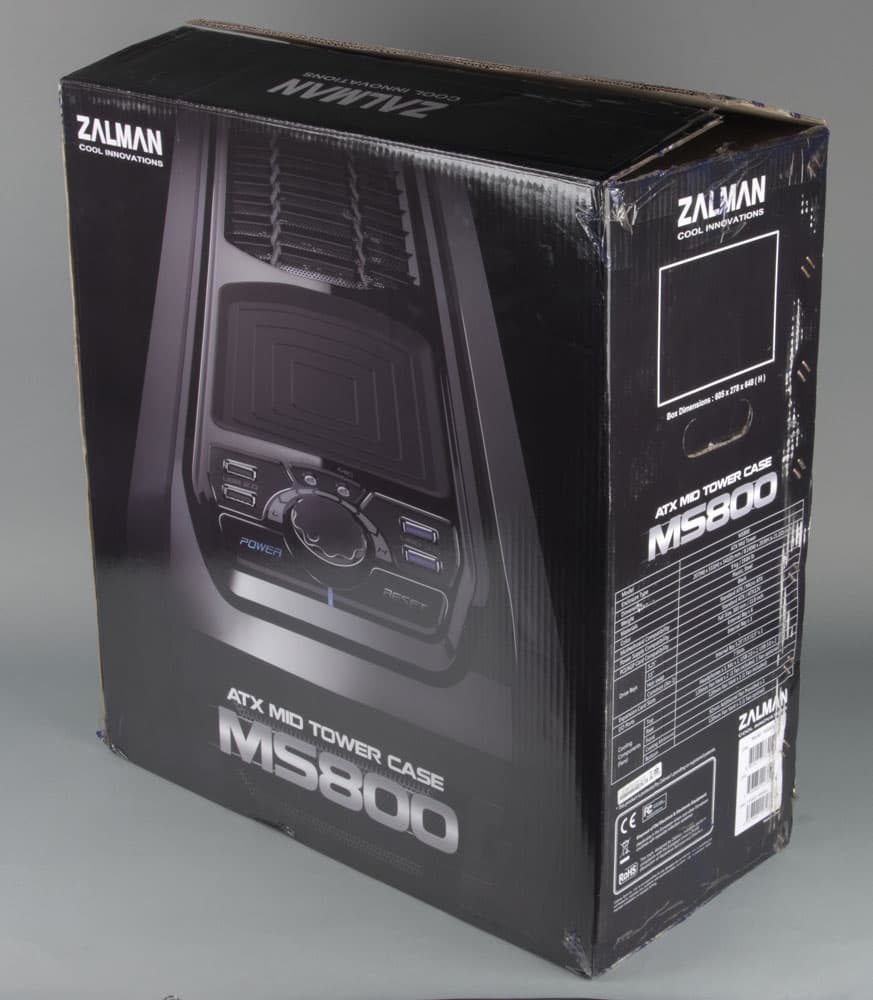

Корпус Zalman MS800, упаковка

Поставляется корпус в коробке из качественного картона с хорошим полиграфическим оформлением и вырезами для захвата руками по бокам.

Компоновка

Корпус Zalman MS800 представляет собой однообъемный miditower с нижним расположением блока питания, который приобретается отдельно.

Корзины для накопителей не разделены на 5,25- и 3,5-дюймовые — есть единая пятидюймовая стойка. Накопители 2,5″ и 3,5″ устанавливаются в нее с помощью переходников, которые производитель называет «монтажными боксами 3-в-1»: в них можно устанавливать как 3,5-дюймовые устройства с выходом на лицевую панель, так и HDD/SSD обеих размерностей.

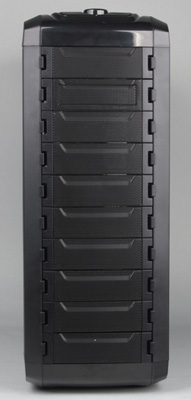

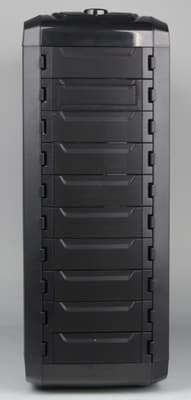

Лицевая панель

Каждое из десяти посадочных мест стойки имеет индивидуальную фронтальную заглушку, которую легко можно извлечь снаружи, не вскрывая корпус. Правда, только одна из заглушек имеет окно для установки 3,5-дюймового устройства с выходом наружу, но этого в подавляющем большинстве случаев вполне достаточно.

Естественно, все возможные накопители можно устанавливать на любые места, и единственная загвоздка в следующем: монтажных боксов в комплекте всего четыре, т. е. установку более четырех HDD или SSD штатные средства не предусматривают, а при установке картовода или FDD для дисков и вовсе остается лишь три места. Если этого мало, придется докупать соответствующие переходники — скорее всего, от других производителей, поскольку нет никаких упоминаний о поставке монтажных боксов, подобных имеющимся в комплекте, отдельно от самого корпуса.

В варианте MS800 Plus HDD/SSD и вовсе устанавливаются лишь на три посадочных места системы hot-swap. Дополнительно можно использовать единственный комплектный монтажный бокс.

Корпус рассчитан на установку системных плат ATX и более компактных вариантов. Выбор видеокарт ограничен моделями длиной до 362 мм, включая дополнительный разъем питания, если он расположен в торце платы. На сайте производителя речь идет о 300 мм; возможно, здесь учитывалась установка накопителей в слоты, расположенные на одном уровне с видеокартами.

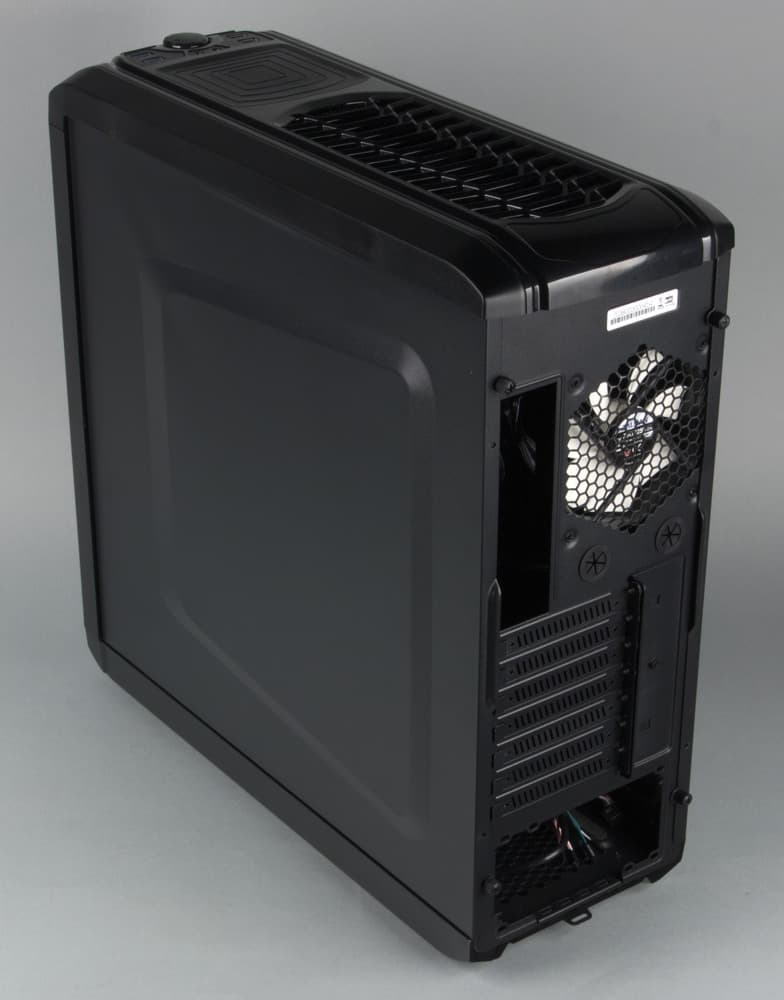

Вид слева сзади

Комплект принадлежностей, уложенный в удобный чехольчик с застежкой, бедным не назовешь: помимо крепежа (правда, уже не рассортированного по пакетикам, как было в Z11), есть переходник питания для процессора, пять одноразовых стяжек для кабелей — всё это вполне привычно. Но еще имеется 92-миллиметровый вентилятор, который можно установить внутри корпуса, закрепив на специальном кронштейне. Этот же кронштейн может использоваться для дополнительной боковой поддержки видеоадаптеров, поэтому в англоязычной инструкции он называется VGA Guide. Еще есть шесть клипс, с помощью которых и крепятся к кронштейну вентилятор и видеокарты: три клипсы уже установлены, еще три в запасе.

Конструкция

С размерами корпуса есть заметные разночтения: по нашему замеру получилось 521×201×533 мм (В×Ш×Г), включая выступающие части, а в спецификации указано 533×207×541 мм. И с весом та же история: наши весы показали 10,5 кг (брутто 12,3 кг), а на сайте производителя обозначен вес нетто 9 кг. То есть по размеру недобор, по весу перебор; однако все производители оставляют за собой право изменять конфигурацию без дополнительных уведомлений (в данном случае указано: «Конструкция и характеристики изделия могут быть изменены для улучшения качества и производительности»), и вполне возможно, что это именно тот случай.

Если увеличение веса произошло за счет применения более толстой стали, чем было изначально задумано, то это можно только приветствовать. По нашим замерам, для шасси и боковых стенок использована сталь толщиной от 0,9 до 1,0 мм, поэтому жесткость корпуса получилась очень высокой.

Ножки выполнены в виде вытянутых вдоль корпуса пластмассовых прямоугольников с резиновыми вставками, что должно обеспечивать неплохую амортизирующую способность.

Лицевая панель составная: она состоит из двух боковых накладок, за которые цепляются защелки декоративных заглушек пятидюймовых слотов. Верхняя и нижняя части фронтальной панели образованы скругленными торцами верхней и нижней крышек корпуса, также сделанных из пластика. Поэтому, снимая эти крышки, надо быть осторожными: боковые фронтальные накладки могут отвалиться (они крепятся зацепами к стойкам шасси), при этом выпадут заглушки пятидюймовых слотов.

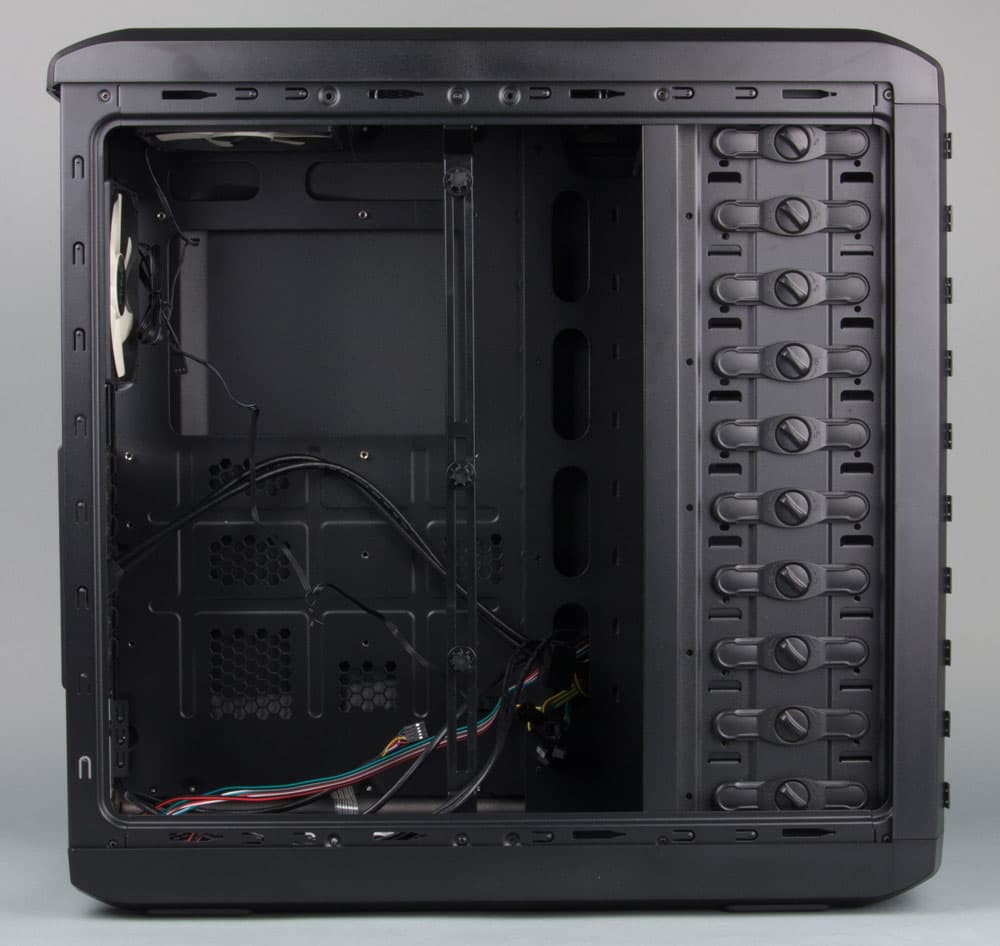

Вид изнутри слева

Верхняя и нижняя крышки имеют форму корытца. Нижняя крепится четырьмя винтами, а после извлечения винтов снимается движением вперед, освобождающим зацепы. Верхняя закреплена на шасси восемью цилиндрическими пластиковыми защелками, подобными тем, которыми в очень многих корпусах крепятся фронтальные панели.

Обе крышки имеют прорези: верхняя для верхних вентиляторов, нижняя — для блока питания и опционального нижнего вентилятора. Прорези верхней крышки защищены декоративной металлической сеткой, у нижней такой сетки нет.

В передней части верхней крышки расположены разъемы, органы управления и индикации. В середине панели управления выделяется большая круглая ручка контроллера вентиляторов, за ней аудиоразъемы, справа и слева пары портов USB 2.0 и 3.0, а спереди ручку огибают кнопки Power и Reset. Обе кнопки нажимаются с некоторым усилием, защищающим от случайного нажатия.

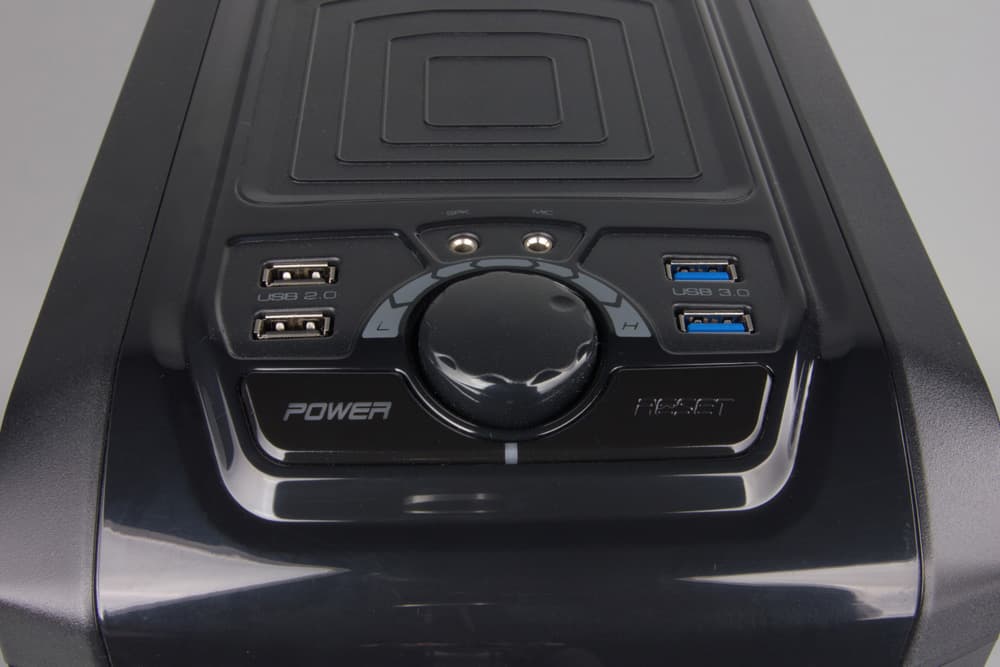

Панель управления

Дисковая активность отображается синим светодиодом, разделяющим кнопки, а включение питания — синей подсветкой кнопки Power. Провода ко всему перечисленному подходят изнутри, поэтому при снятии верхней крышки надо быть аккуратным.

Расположение разъемов USB позволяет одновременно подключать к ним очень толстые и широкие устройства, вот только пользоваться разъемами удобно лишь при напольном расположении компьютера. Правда, благодаря скруглению передней части крышки и кнопки, и регулятор, и индикаторы видны и доступны оператору, сидящему рядом с установленным на столе компьютером.

За панелью управления есть ниша, в которую можно положить подключаемые к USB-портам устройства. Глубина ее невелика, всего пара миллиметров, но поверхность шероховатая, что в некоторой степени предотвратит скольжение.

Система вентиляции

В корпусе установлены всего два 120-миллиметровых вентилятора собственного производства Zalman, оба вытяжные: один на задней стенке, второй на одном из двух посадочных мест вверху.

В описании MS800 на сайте указано, что верхний вентилятор имеет подсветку, однако это относится только к модификации MS800 Plus: в инструкции для MS800 обозначен вентилятор без подсветки, который и был в нашем комплекте.

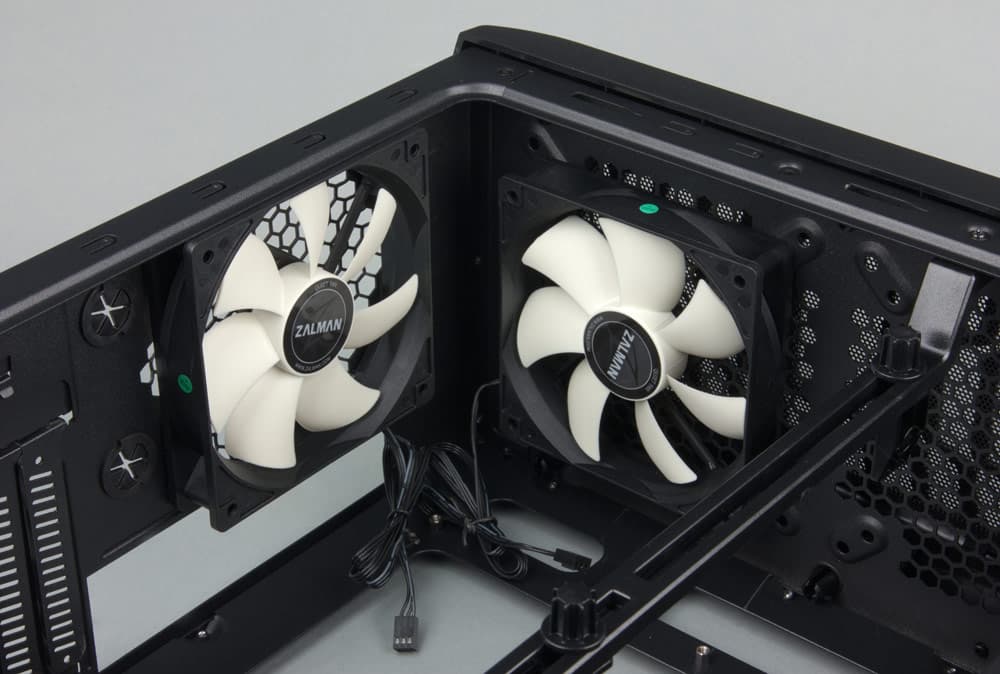

Вентиляторы

Третий вентилятор, который имеется в комплекте принадлежностей, имеет размерность 92×92×24 мм. Он может устанавливаться на упоминавшемся выше вертикальном кронштейне, который крепится винтами слева к верхнему и нижнему горизонтальным ребрам шасси, причем кронштейн по усмотрению сборщика можно быть разместить на одной из трех возможных позиций — с отступом 155, 230 или 260 мм от задней стенки. Вертикальные прорези в кронштейне позволяют установить на нужной высоте клипсы для дополнительного закрепления видеокарт или третьего вентилятора.

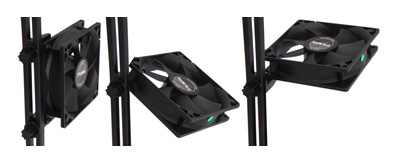

Вентилятор с помощью комплектных саморезов можно закреплять на одной или двух клипсах, задавая направление и угол создаваемого им воздушного потока. Решение необычное, а вот насколько оно будет востребованным и эффективным, зависит от конфигурации будущего компьютера и фантазии сборщика.

Корпус Zalman MS800, внутренний вентилятор

Штатные вентиляторы имеют стандартные 3-контактные разъемы, позволяющие подключать их и к системной плате, и к имеющемуся контроллеру.

Помимо них, можно установить второй 120/140-миллиметровый вентилятор на верхней плоскости шасси и еще один такой же на днище. Предусмотрена замена имеющегося 120-миллиметрового верхнего вентилятора 140-миллиметровым.

Контроллер позволяет подключить до шести вентиляторов, плавно изменяя подаваемое на них напряжение в диапазоне от 6,5 до 10,5 вольт, питание на сам контроллер подается от БП с помощью периферийного разъема Molex male+female. Количество подключений к контроллеру может удивить, ведь вентиляторов, включая опциональные, всего пять, однако надо учесть, что количество клипс в комплекте подразумевает возможность установки на кронштейне еще нескольких вентиляторов.

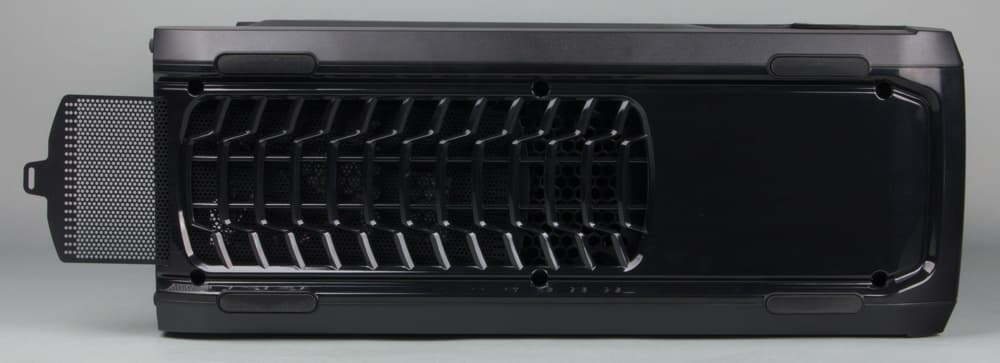

Вид снизу

Собственный фильтр имеется только в месте установки блока питания и нижнего дополнительного вентилятора, он представляет собой лист тонкого пластика с множеством небольших отверстий, который за имеющийся выступ можно вытянуть назад через щель в задней части нижней крышки, причем без вскрытия корпуса.

Декоративные заглушки пятидюймовых слотов имеют металлические сетки, снабженные поролоновыми вкладышами. С учетом возможности извлечения заглушек снаружи, эти фильтры также можно считать быстросъемными.

Роль верхнего фильтра в какой-то степени играет декоративная металлическая сетка верхней крышки. Отверстия в ней примерно того же диаметра, что и в съемной нижней сетке, однако обслужить подобный фильтр будет непросто: придется вскрывать корпус и снимать верхнюю крышку, чему помешают подходящие к панели управления кабели.

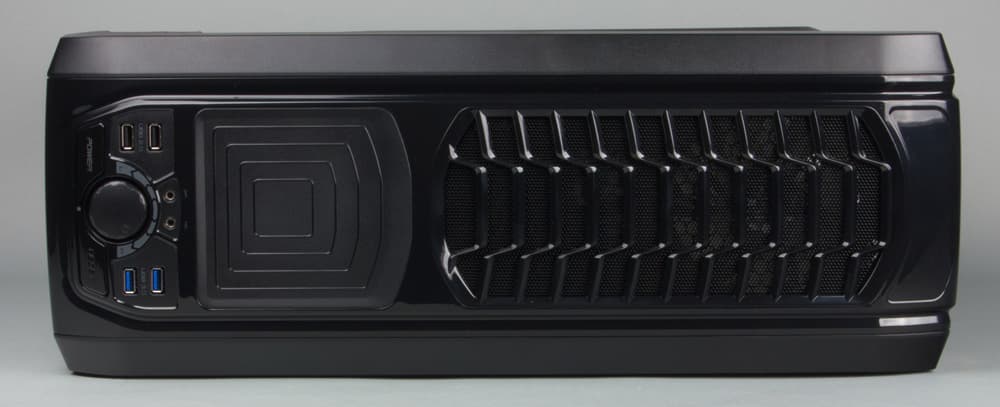

Вид сверху

Конечно, есть возможность установки жидкостных систем охлаждения.

Из дополнительных вентиляционных отверстий есть лишь прорези в заглушках слотов расширения, а обе боковые стенки сплошные.

В штатную комплектацию MS800 Plus входит четвертый вентилятор, 92-миллиметровый, охлаждающий диски в корзине hot-swap. Он установлен изнутри на плате с SATA-коннекторами и имеет собственный переключатель, позволяющий выбирать одну из двух скоростей вращения «High – Low». Для охлаждения накопителей в модификации MS800 без Plus можно использовать такой же вентилятор, имеющийся в обоих вариантах, установив его на кронштейне и сориентировав должным образом.

Сборка системного блока

Боковые крышки крепятся системой пазов и гребенок и фиксируются парами винтов с пластиковыми накатными головками. Крышки сидят на месте очень плотно, и хорошо, что на их задних торцах имеются штампованные выступы для захвата пальцами, помогающие при снятии.

Как и в Z11, установлены лишь четыре шестигранные стойки для системной платы, еще семь есть в комплекте принадлежностей. В подложке есть большой вырез для снятия процессорного кулера без демонтажа самой платы.

Крепление плат расширения производитель называет защищенным: установленные платы крепятся индивидуальными винтами, доступ к которым сделан снаружи; кроме того, загибы крепежных планок дополнительно закрыты Г-образной пластиной, общей для всех семи слотов, и эта пластина закреплена еще одним винтом, также доступным снаружи. В чем кроется защищенность слотов, мы так и не смогли понять.

Установке плат, прежде всего системной и длинных видеоадаптеров, может помешать упоминавшийся вертикальный кронштейн, но крепится он всего парой винтов, по одному вверху и внизу, поэтому снять и потом установить его вновь не составит труда.

Крепление как оптических накопителей, так и монтажных боксов с левой стороны осуществляется удобным безвинтовым зажимом. Дополнительно можно закрепить и винтами справа, а если зажим кому-то не понравится, то его тоже можно заменить винтами: отверстия для них предусмотрены.

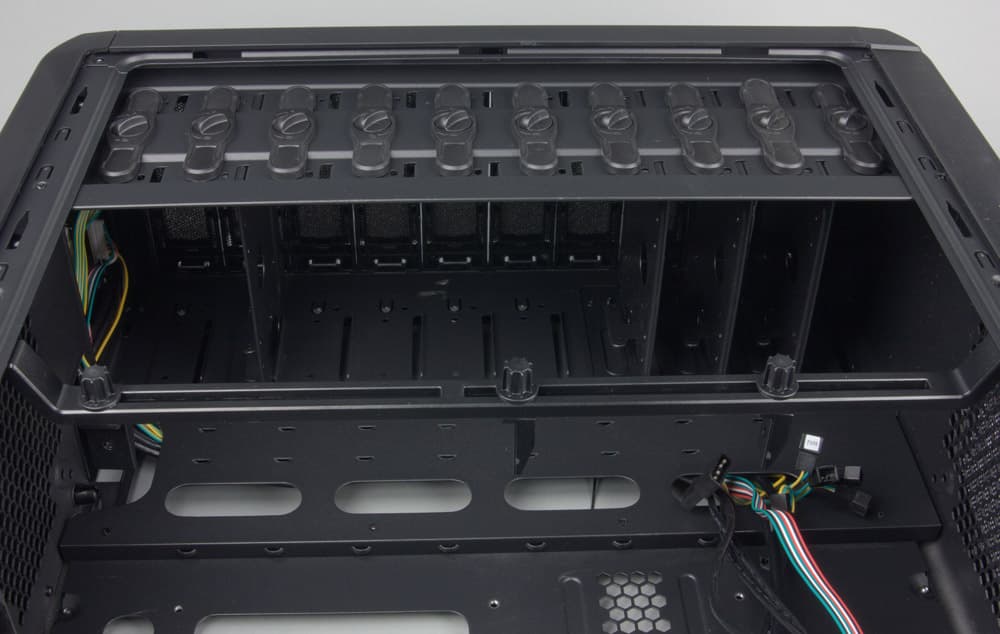

Корзина для накопителей

Накопители в боксах крепятся винтами, при этом нужно ориентироваться на стрелку «Front». Каких-либо амортизирующих прокладок нет, зато налицо прямой теплоотвод от корпуса накопителя на шасси через металлический бокс, что позволит облегчить тепловой режим накопителей в отсутствие вентилятора дисковой корзины.

Система горячей замены дисков в MS800 Plus устроена несколько иначе: накопители в нее устанавливаются на пластиковых салазках, причем 3,5-дюймовые модели крепятся в них штифтами с амортизирующими прокладками, и лишь для установки 2,5″ HDD/SSD придется воспользоваться отверткой. Конечно, теплоотвод на шасси при этом исключается, но, как было сказано выше, для корзины hot-swap в MS800 Plus предусмотрен собственный вентилятор.

Если на верхней плоскости шасси потребуется установить дополнительный вентилятор или заменить имеющийся, придется снимать пластиковую верхнюю крышку, чтобы получить доступ к крепежным саморезам. То же относится и к опциональному нижнему вентилятору: для его установки нужно снимать нижнюю крышку.

Кабели от внешних разъемов USB и HD Audio экранированные, подключаются к внутренним коннекторам системной платы монолитными коннекторами. Для прокладки кабелей в подложке системной платы есть семь отверстий разного размера с завальцованными краями, а в правой боковой стенке имеется штампованный выступ, который позволит не слишком плотно укладывать кабели. Такой же выступ есть и в левой стенке, он даст несколько лишних миллиметров для выбора системы охлаждения процессора.

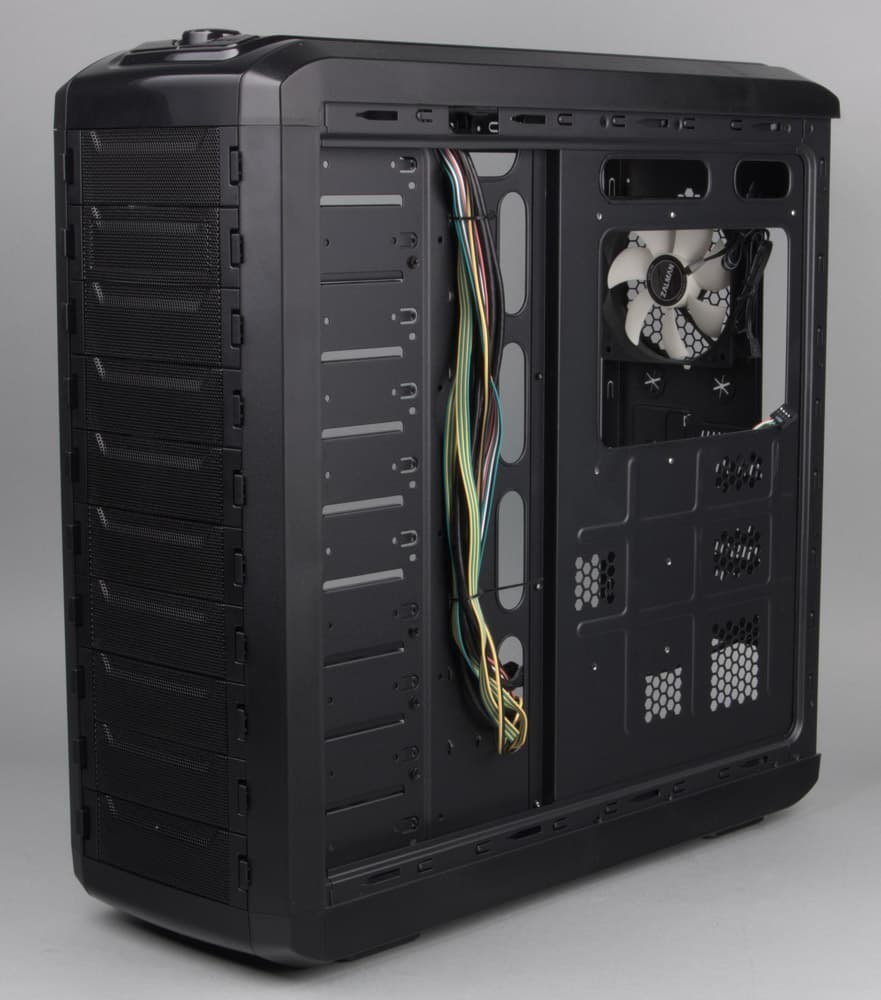

Вид изнутри справа

Блок питания можно ставить и после материнской платы, располагая его вентилятором вверх или вниз. Крепится БП непосредственно к задней панели, без всяких дополнительных рамок, а на днище корпуса для него предусмотрены выступы с резиновыми амортизирующими накладками.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Измерение акустических параметров осуществлялось при подключении вентиляторов к штатному регулятору. Сам регулятор дополнительного шума не производит

Размещение корпусаНапольное (слева)Настольное (по центру)Напольное (справа)
Источник шума без корпуса, дБА454545
Источник шума в корпусе, дБА414541
Ослабление шума, дБА404
Источник шума и корпусные вентиляторы (H) одновременно, дБА414541
Корпусные вентиляторы (12 В), дБА
Приращение шума за счет корпусных вентиляторов, дБА000
Корпусные вентиляторы (L)202220
Корпусные вентиляторы (H)283228

Как можно заметить, шум системы охлаждения корпуса находится в диапазоне от очень низкого до пониженного при условии напольного размещения корпуса и крайних положениях регулятора. При эмуляции настольного размещения корпуса уровень шума немного выше и достигает среднетипичного уровня при максимальных оборотах вентиляторов.

Ослабление шума, источник которого расположен внутри корпуса, в данном случае очень низкое с фронта и среднее при типичном напольном размещении относительно пользователя, сидящего рядом с компьютером.

Таким образом, акустическая эргономика корпуса находится на хорошем уровне, особенно с учетом его конструкции. Данный корпус в штатной комплектации вполне пригоден для систем со сверхнизким уровнем шума, но при проектировании системы стоит учитывать низкое ослабление шума от источников внутри корпуса.

Позиционирование и выводы

Когда мы поинтересовались стоимостью, то были приятно удивлены: в московской рознице цены на корпус Zalman MS800 начинались от $80–85, модификация MS800 Plus стоила примерно на $10 дороже. Что же, очень интересная цена на неплохо сделанный корпус с хорошей оснащенностью.

Подведем баланс плюсов и минусов.

В активе у MS800 две пары портов USB (два из которых USB 3.0, к тому же порты разнесены на оптимальное расстояние), контроллер вентиляторов с шестью разъемами, толстая сталь и соответственно высокая жесткость конструкции — даже подложка системной платы, несмотря на обилие отверстий, почти не прогибается при нажатии. У варианта MS800 Plus добавляется система hot-swap для SATA-накопителей.

Кронштейн для дополнительной поддержки видеокарт к особым достоинствам мы относить не собирались, равно как и возможность установки на нем вентиляторов внутри корпуса. Если же учесть цену корпуса, то мнение меняется: подобные штатные средства встречаются очень редко, но здесь их вполне можно считать бонусом — кому-то они окажутся полезны сразу или при последующей модернизации компьютера, а все прочие при такой цене будут не в обиде. Тем более, что удалить кронштейн не составляет труда.

Количество вентиляторов даже в варианте MS800 без Plus будет вполне достаточным для большинства возможных конфигураций, а вот систему фильтрации вполне можно было бы дополнить еще одним фильтром для верхней панели, подобным тому, что установлен внизу. Правда, тогда пришлось бы отказаться от декоративной металлической сетки, поскольку диаметры отверстий в ней и в имеющемся фильтре вполне сопоставимы, да к тому же потребовалось бы продумать крепление, чтобы пластиковая сетка не провисала в середине. Вряд ли такая модернизация очень сильно сказалась бы на цене, зато обслуживать фильтр стало бы гораздо проще.

Существенных и однозначных недостатков мы обозначить не можем, даже без учета ценовой категории. Можно упомянуть малое количество штатных мест для установки 2,5/3,5-дюймовых накопителей, но это будет критичным далеко не для всех владельцев: большинству трех (или четырех, если не устанавливать 3,5-дюймовое устройство с выходом на лицевую панель) дисков будет вполне достаточно, к тому же речь идет именно о штатных местах — если докупить монтажные переходники, пусть даже не производства Zalman, то количество SSD/HDD можно значительно увеличить, вплоть до 9-10. Если же вспомнить о системе горячей замены дисков в MS800 Plus, то отпадает и возможный упрек в отсутствии док-станции.

Обсуждать внешний вид корпуса вряд ли имеет смысл: дизайн достаточно сбалансированный — не слишком простецкий, но и не перегруженный архитектурными излишествами; кому-то может понравиться, а кто-то останется равнодушным, но вряд ли экстерьер MS800 будет вызывать отторжение. Тем более — с учетом возможности выбора варианта с окном в левой стенке и подсвечиваемым вентилятором.


Корпус Zalman MS800Корпус Zalman MS800 Plus
Средняя цена (price.ru)
$90(23)$118(6)
Средняя цена (Я.Маркет)
T-8556063T-8556062
Предложения (Я.Маркет)
L-8556063-10L-8556062-10


Корпус Zalman MS800 предоставлен на тестирование производителем
