Корпус Zalman GS1200



Корпус Zalman GS1200, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Сегодня мы тестируем еще один образец из гаммы корпусов фирмы Zalman, который в описании на официальном сайте отнесен к «корпусам высочайшего класса». Подобные заявления обязывают ко многому, вот и посмотрим, насколько представления производителя о классе собственной продукции совпадут с нашими.

Первое впечатление вполне благоприятное: большая коробка из качественного картона с отличной полиграфией, позволяющей оценить особенности конструкции; есть комментарии на разных языках, включая русский. Для удобства переноски по бокам предусмотрены вырезы для захвата руками.

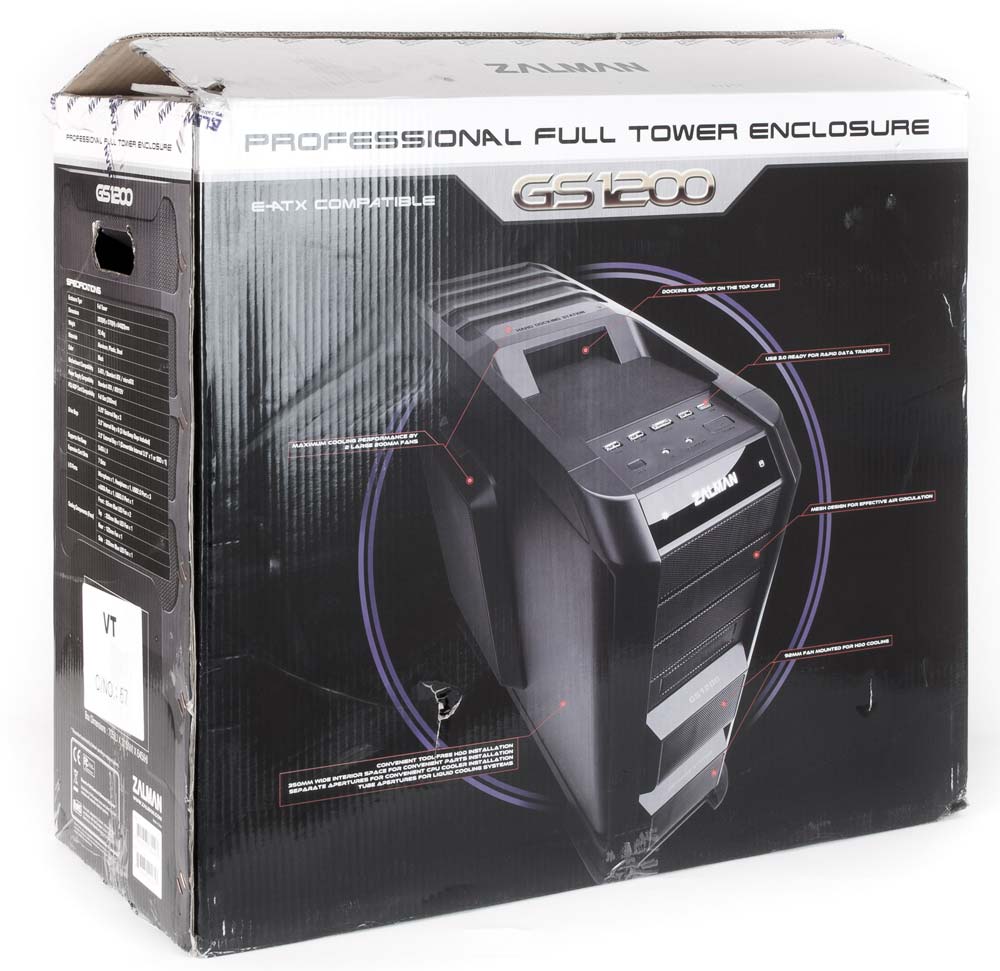

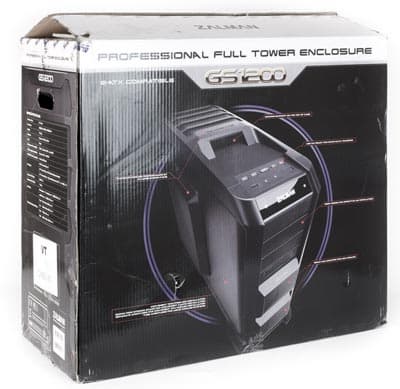

Упаковка

Внешний вид корпуса можно оценить по прилагаемому видеоролику.

Компоновка

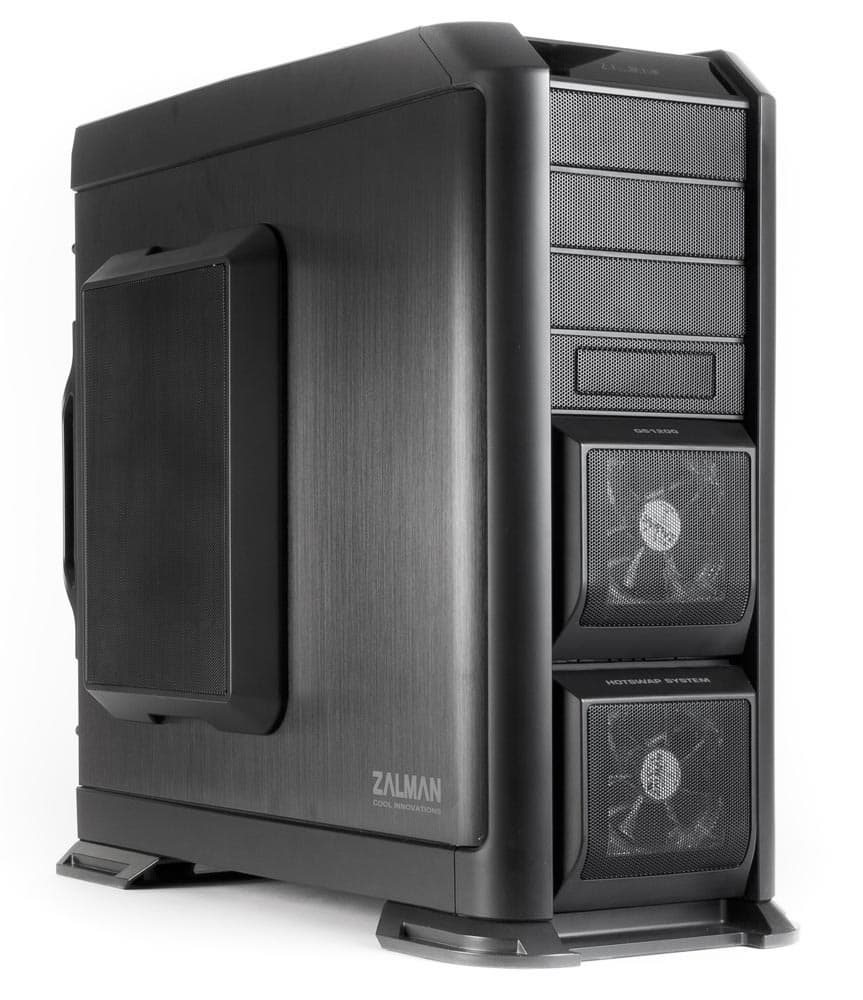

Корпус Zalman GS1200 представляет собой Full Tower с нижним расположением блока питания. Отсек для БП отделен от остальной части корпуса, но перегородка имеет большие вырезы, поэтому конструктив скорее можно отнести к однообъемным. Этот дополнительный элемент повышает жесткость корпуса в целом, но создает некоторые неудобства при сборке.

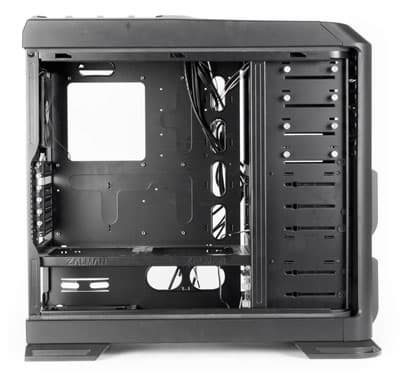

Zalman GS1200: Вид со снятой левой стенкой

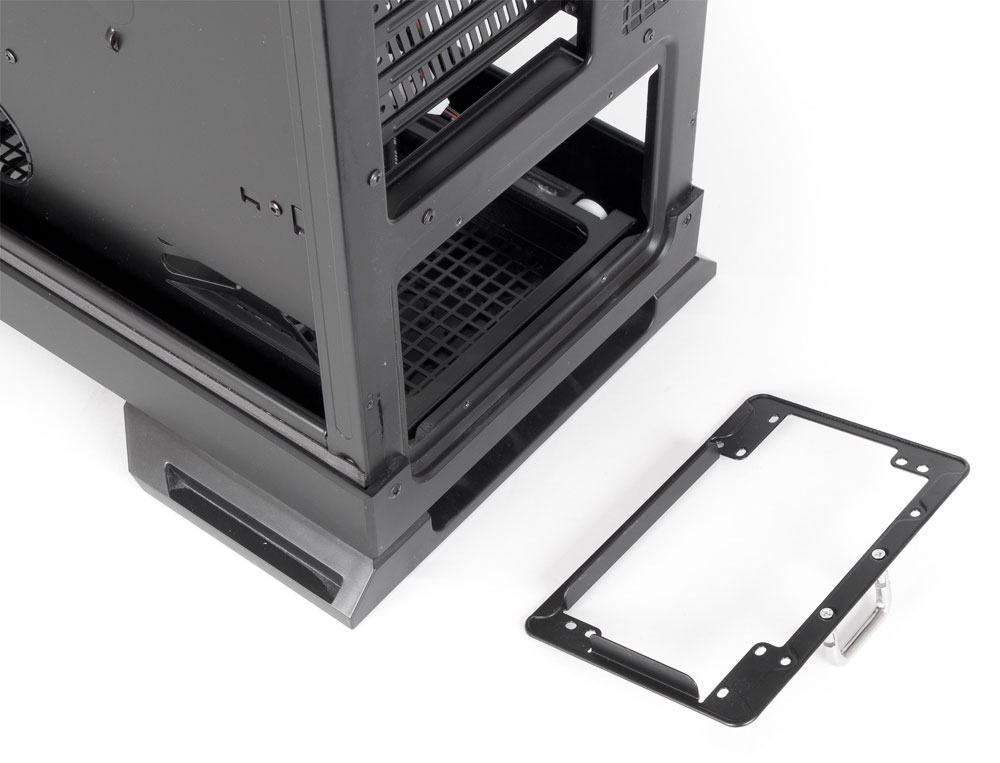

Сам блок питания надо покупать отдельно; установить его можно вентилятором как вниз, так и вверх — именно на этот случай и рассчитаны упомянутые вырезы в перегородке.

Корпус полностью черный, даже немногочисленные надписи на лицевой панели сделаны неяркой серой краской. Других вариантов цвета производитель не упоминает.

Слотов для 5,25-дюймовых устройств три, еще один слот универсальный — в него можно поставить как 5,25-, так и 3,5-дюймовое устройство с выходом на переднюю панель.

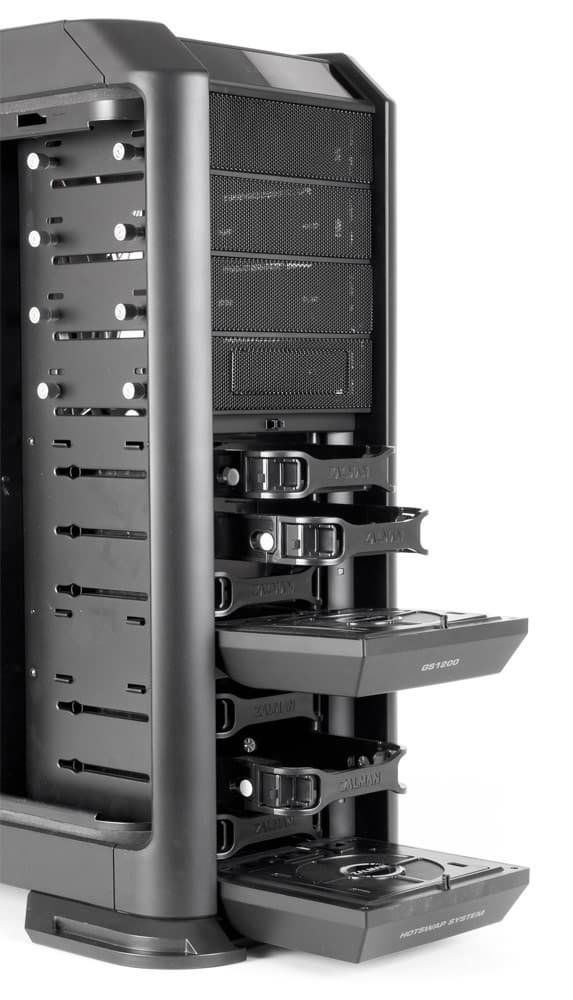

Для установки 3,5-дюймовых жестких дисков предусмотрена система с быстрым доступом: продольная корзина разделена на две части с тремя посадочными местами в каждой; обе части имеют выход на лицевую панель, причем с индивидуальными откидывающимися дверцами, расположенными одна над другой.

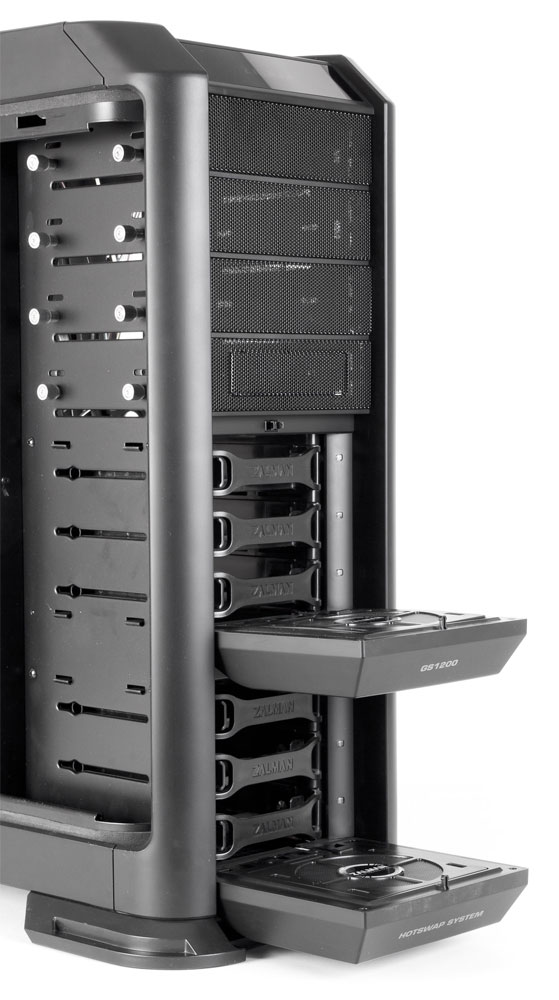

Zalman GS1200: Быстрый доступ к HDD               Zalman GS1200: Быстрый доступ к HDD

Дверцы имеют подпружиненные защелки, открывающиеся по нажатию. Петли на нижней кромке каждой дверцы снабжены амортизатором, и после освобождения защелки дверца плавно откидывается вниз. Правда, открытая верхняя дверца не даст открыть или закрыть нижнюю, но это нельзя считать сколь-нибудь существенным недостатком.

Сами диски устанавливаются в контейнеры, на лицевой части которых есть рукоятка для удобства извлечения, а также защелка.

Еще один жесткий диск, в том числе и 2,5-дюймовый, можно установить в нижний 5-дюймовый слот с помощью комплектного адаптера.

Но этим список возможностей для установки HDD/SSD не исчерпывается: на верхней панели корпуса расположена док-станция, в которую можно быстро подключить 2,5/3,5-дюймовый SATA-диск.

Итого получается 8 дисков — вполне достаточно для подавляющего большинства возможных конфигураций компьютеров.

В корпус можно устанавливать полноразмерные материнские платы до e-ATX включительно (и, конечно, все более компактные варианты). Выбор видеокарт также весьма широк — их длина может составлять до 345 мм, считая разъем дополнительного питания.

Конструкция

Габариты корпуса впечатляют: размер 570×260×640 мм (В×Ш×Г), вес 12,4 кг (в упаковке — 15,1 кг).

Вес мог быть и еще больше, если бы в конструкции не использовался алюминий: из стали толщиной 0,8 мм сделано само шасси, а боковые стенки изготовлены из 1,2-миллиметрового алюминия. Из тонкого стального листа сделаны и декоративные вентиляционные решетки, занимающие немалую часть внешних поверхностей корпуса, особенно лицевой панели.

Ножки корпуса выполнены в виде двух пластмассовых подставок (передней и задней), которые нужно устанавливать при сборке. Эти подставки немного выступают за габариты корпуса, чтобы повысить устойчивость конструкции, имеющей немалую высоту. Для повышения амортизирующей способности имеются резиновые вставки — правда, довольно твердые.

Передняя и верхняя панели корпуса выполнены из матового пластика, прокрашенного по массе; отпечатки рук на нем заметны слабо. Нижняя панель шасси также закрыта пластиковым корытцем-накладкой; возможно, это сделано не только из соображений эстетики, но еще и для некоторого снижения шумности.

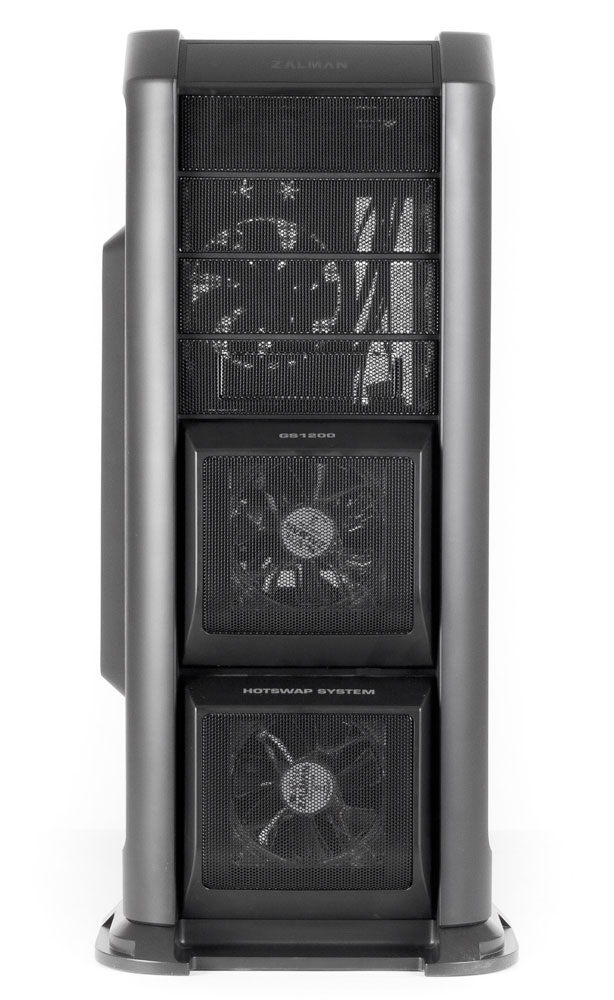

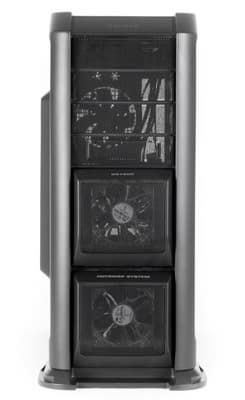

Zalman GS1200: Передняя панель

А вот с алюминиевыми боковыми крышками ситуация несколько хуже, хотя на первый взгляд они выглядят весьма достойно: металл не полированый, а имеет легкую вертикальную штриховку, лишающую поверхность дешевого лоска. Но окраска, естественно, поверхностная, и потому любая царапинка тут же будет выдавать себя металлическим блеском. К тому же и отпечатки рук на боковых стенках заметны лучше, чем на пластиковых деталях.

Боковые края лицевой панели имеют скругление довольно большого радиуса; эта округлость повторяется как на скошенном под углом около 45 градусов переходе к верхней панели, так и на передних краях боковых крышек, поэтому на первый взгляд кажется, что эти крышки должны быть распашными, а не сдвижными, как есть на самом деле.

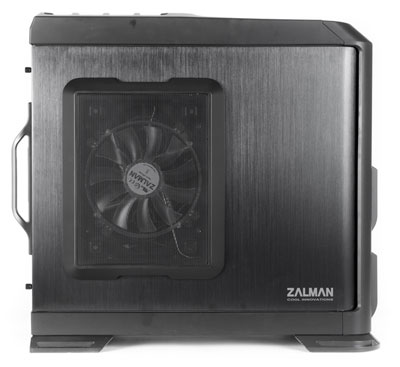

Zalman GS1200: Вид слева

Почти вся поверхность лицевой панели — и дверцы дисковых отсеков, и заглушки 5-дюймовых слотов — закрыта мелкой металлической сеткой. Каких-либо органов управления спереди нет, лишь на скошенной верхней части находятся индикаторы питания и дисковой активности белого цвета, а также подсвечиваемое таким же белым светом название фирмы.

Все кнопки и разъемы расположились в два ряда в передней части верхней панели: в ближнем ряду (справа налево) кнопка Power, два аудиоразъема и кнопка Reset. Кнопка Power достаточно велика, чтобы ей было удобно пользоваться, и имеет небольшой свободный ход, предотвращающий случайное срабатывание от легкого касания; кнопка Reset гораздо меньше по размеру, и случайно нажать ее будет непросто.

Вторым рядом расположились интерфейсные разъемы (также справа налево): USB 3.0, USB 2.0, eSATA без внешнего питания, затем еще два USB 2.0. Особо отметим: все разъемы расположены с большим шагом, а потому вполне возможно их одновременное использование даже с USB-устройствами, имеющими приличные габариты.

Надписи у кнопок и разъемов сделаны штамповкой в пластмассе, и потому не очень заметны при слабом освещении; однако особой нужды разглядывать их просто нет — всё и так понятно, разве что можно перепутать аудиоразъемы, которые не имеют стандартной окраски.

Zalman GS1200: Док-станция

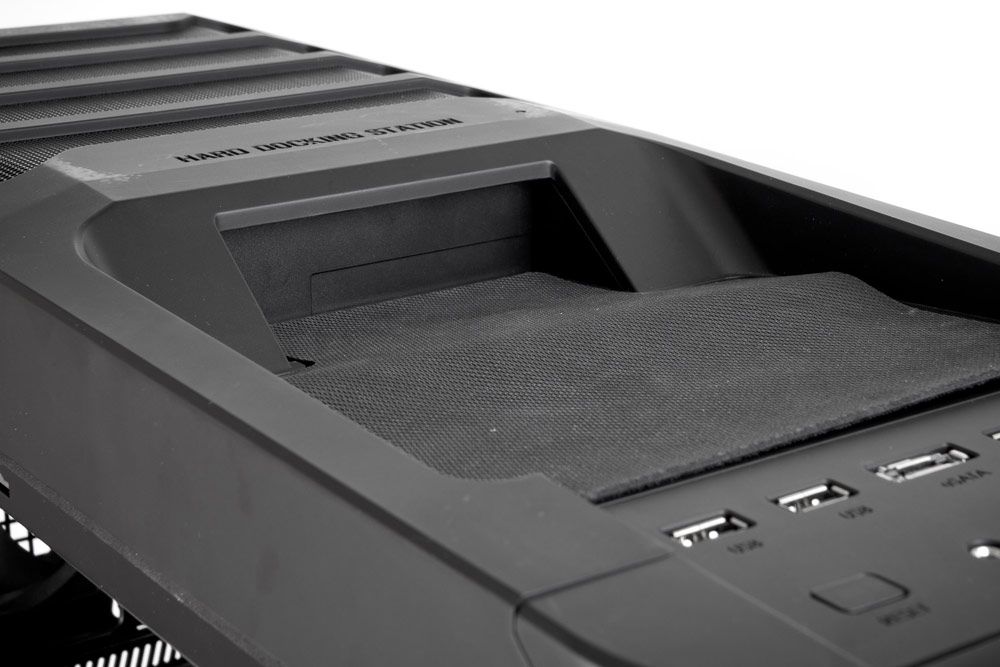

За рядом внешних портов на верхней панели расположился док для подключения внешних SATA-дисков, выполненный в виде ниши с небольшим наклоном: диск кладется в нишу и вдвигается в окно, прикрытое от пыли подпружиненной шторкой, за которой расположена плата с разъемами. При этом подключенный диск не будет выходить за габариты корпуса; а чтобы корпус диска не царапал пластиковое дно ниши, в комплекте имеется специальный вкладыш, напоминающий коврик для мыши: с одной стороны он прорезиненный, чтобы не скользил по дну ниши, а с другой покрыт тканью, обеспечивающей нормальное скольжение вставляемого диска. Закрепить вкладыш можно полосками двустороннего скотча, которые также есть в комплекте. Помимо эстетического эффекта, коврик-вкладыш обеспечивает и некоторую виброразвязку.

Система вентиляции

Компания Zalman, известный производитель систем охлаждения, оснастила корпус пятью вентиляторами собственного производства, четыре из которых (исключая расположенный на задней панели) имеют неотключаемую синюю светодиодную подсветку.

Два 92-миллиметровых вентилятора, расположенных в откидных крышках лицевой панели, охлаждают жесткие диски в обеих частях корзины. Штатно они подключаются к имеющейся в нижней половине корзины интерфейсной плате, на которой расположен и переключатель, позволяющий менять скорость их вращения изменением напряжения питания (5 или 12 вольт; при пониженном напряжении светодиоды подсветки снижают яркость). Конечно, такое расположение переключателя не позволит оперативно им пользоваться; значит, либо разработчики посчитали, что это не особо нужно, либо просто решили сэкономить на внешней кнопке. В любом случае, стандартные 3-контактные разъемы вентиляторов позволят подключать их к системной плате компьютера.

Оба передних вентилятора снабжены фильтром из мелкоячеистой капроновой сетки. Доступ к фильтру для очистки предельно прост: достаточно откинуть крышку и освободить одну защелку. Точно так же можно добраться и до самого́ вентилятора для обслуживания или замены.

К сожалению, этим перечень фильтров исчерпывается — если не считать тонких поролоновых вкладышей в сетчатых заглушках 5-дюймовых слотов.

Верхний вентилятор, вытягивающий теплый воздух из зоны расположения процессорного кулера, имеет размер 200 мм. Он также имеет стандартный 3-контактный разъем, но штатно подключен к интерфейсной плате док-станции. Доступ к этому вентилятору сложнее, чем к лицевым: сначала нужно снять закрывающую его пластиковую верхнюю крышку, отвернув сзади два винта и потянув ее назад.

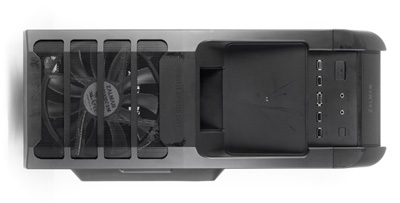

Zalman GS1200: Вид сверху

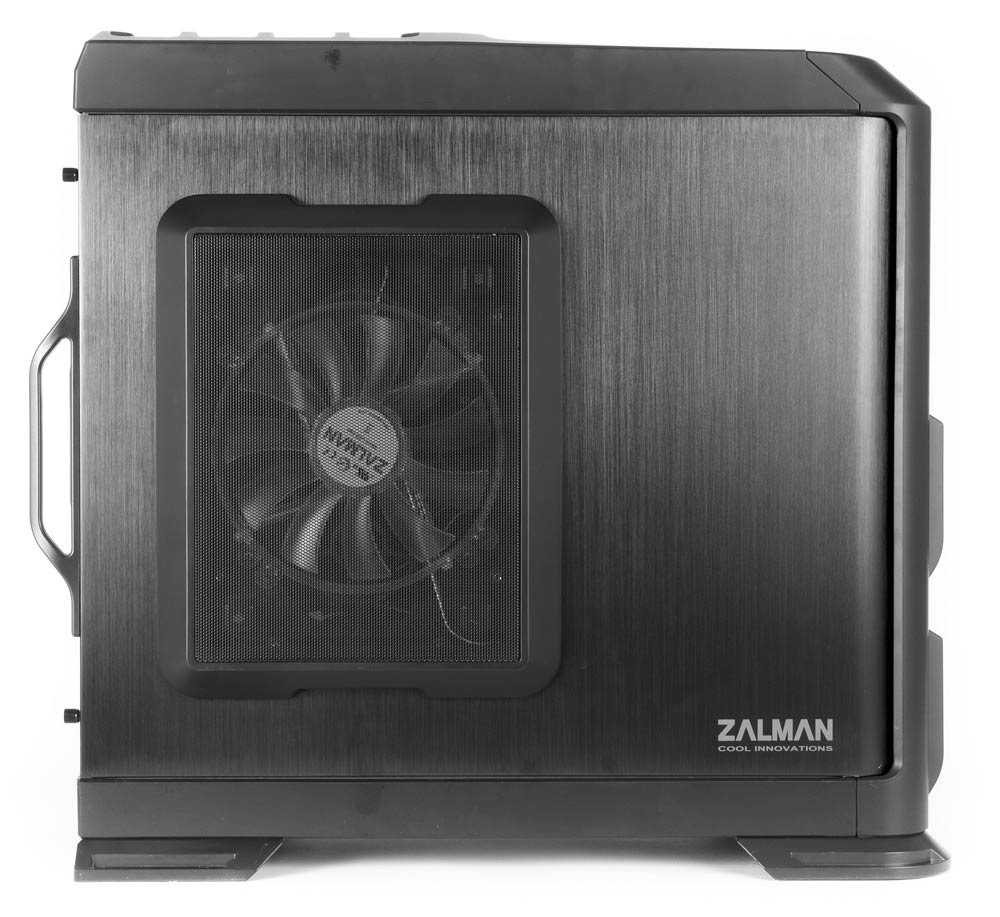

Точно такой же вентилятор размещен на левой боковой стенке для подачи воздуха в зону размещения видеокарт и плат расширения. Чтобы не отбирать полезный объем внутри корпуса, его разместили в пластиковом кожухе, закрепленном снаружи на боковой панели. Подключается вентилятор к разъему материнской платы, но при этом кабель вентилятора будет мешать снятию боковой панели. При желании один большой вентилятор можно заменить на один или два поменьше — предусмотрены отверстия для крепления двух 120-миллиметровых вентиляторов.

И, конечно, на задней стенке шасси есть вытяжной вентилятор — 120-миллиметровый с периферийным разъемом (Molex) male+female.

На днище шасси есть возможность крепления еще трех 120-миллиметровых вентиляторов, при этом самый дальний из них окажется под блоком питания. Чисто механически его установке ничто не мешает — БП устанавливается на подиум (об этом ниже), однако особого смысла в таком вентиляторе нет, даже если собственный вентилятор блока питания направлен вверх. Зато ближний донный можно использовать для дополнительного охлаждения жестких дисков, особенно в нижней части корзины; вот только для максимальной эффективности ставить его нужно так, чтобы он обдувал диски, а не вытягивал теплый воздух из-под них (помните школьную физику: нагретый воздух поднимается, а не опускается), и в отстутствие фильтра мы получим настоящий пылесос… То же можно сказать и про средний вентилятор; собственно, в руководстве пользователя упомянут только он, однако крепежные отверстия есть и для двух крайних.

Завершая обзор системы вентиляции, отметим возможность установки жидкостных систем охлаждения (для которых на задней стенке шасси есть два отверстия, закрытые резиновыми заглушками с разрезными лепестками), а также наличие дополнительной перфорации на задней стенке шасси и в заглушках плат расширения.

Сборка системного блока

Как говорилось выше, закругления в передней части съемных боковых панелей создают впечатление, что это распашные дверцы, однако снимаются они сдвигом назад; для облегчения снятия крышек на их заднем торце закреплены удобные пластиковые ручки. Фиксация — парами «невыпадающих» винтов с накатными головками. Заметим: на шасси в местах соприкосновения с верхней и нижней кромками боковых панелей приклеены полоски из тонкой резины — очевидно, для снижения шумности при работе.

Сняв боковые панели и немного облегчив вес, переворачиваем корпус и приступаем к креплению подставок, которые находятся в коробке с принадлежностями. Но прежде нужно решить, будем ли устанавливать дополнительный вентилятор на днище шасси под корзиной с дисками и под блоком питания, чтобы потом не пришлось вновь снимать и устанавливать подставки; средний вентилятор можно будет установить и позже.

Еще одно замечание: у лицевой панели снизу есть два отверстия под винты с потайной головкой, закрепляющие ее нижнюю часть на шасси; в нашем экземпляре эти два винта не были установлены, но лежали в пакетике с крепежом. Их можно закрутить, но если впоследствии придется снимать лицевую панель, то сначала надо будет удалить переднюю подставку.

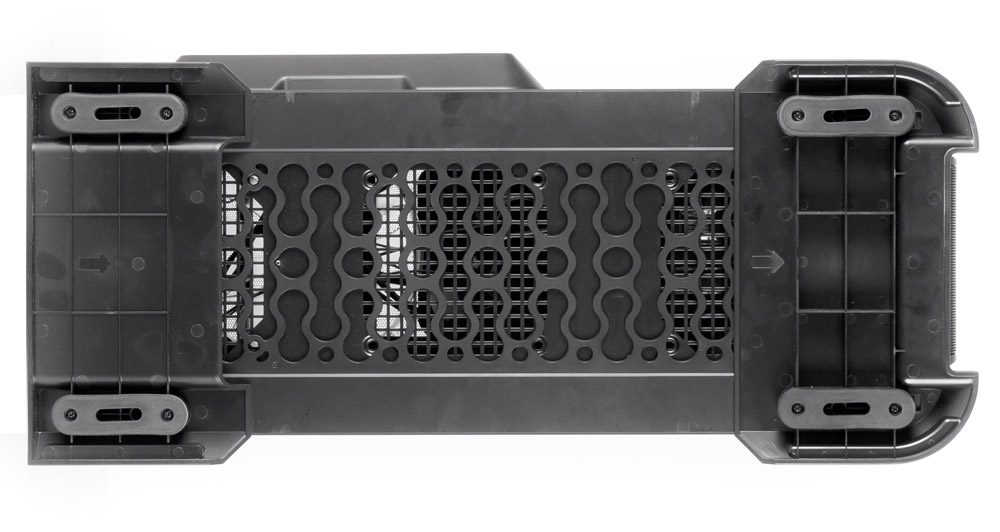

Zalman GS1200: Вид снизу

Теперь можно установить сами подставки, которые крепятся парой защелок и дополнительно фиксируются винтами (по два на каждую подставку).

Если нужно установить 5-дюймовый оптический накопитель, то для этого придется снять лицевую панель, поскольку удалить заглушки без этого не получится (во всяком случае, нам такой «фокус» не удался: защелки заглушки освободить можно, а вот вынуть саму заглушку без риска погнуть ее — никак). И тут придется поработать отверткой: удаляем два винта крепления верхней панели, сдвигаем ее назад, отворачиваем еще два винта, крепящих верхнюю часть лицевой панели, и по три винта с каждого ее бока, и только после этого можно будет отодвинуть панель и снять заглушку.

Зато для установки самого́ накопителя отвертка не нужна — он крепится предустановленными «невыпадающими» винтами с накатными головками. Такими же винтами крепится и адаптер для установки 2,5/3,5-дюймовых устройств в нижний 5-дюймовый слот; для его извлечения, равно как и для удаления 3,5-дюймовой заглушки, лицевую панель снимать не нужно — все можно сделать изнутри.

Девять латунных шестигранных стоек для системной платы уже установлены, а в комплекте крепежа есть целых 11 запасных. Отверстие на задней панели для портов ввода-вывода матплаты не имеет заглушки; прорези для плат расширения закрыты многоразовыми заглушками, закрепленными винтами с накатными головками, а на случай, если все же придется поработать отверткой, отворачивая тугой винт, в противолежащем ребре шасси предусмотрен вырез.

В подложке материнской платы сделано окно для монтажа/демонтажа процессорного кулера без снятия самой платы. Несмотря на приличную толщину металла (около 0,8 мм), жесткость подложки невелика — видимо, из-за отсутствия каких-либо усиливающих конструктивных элементов: подложка практически плоская, и из-за большой площади металл заметно прогибается при нажатии.

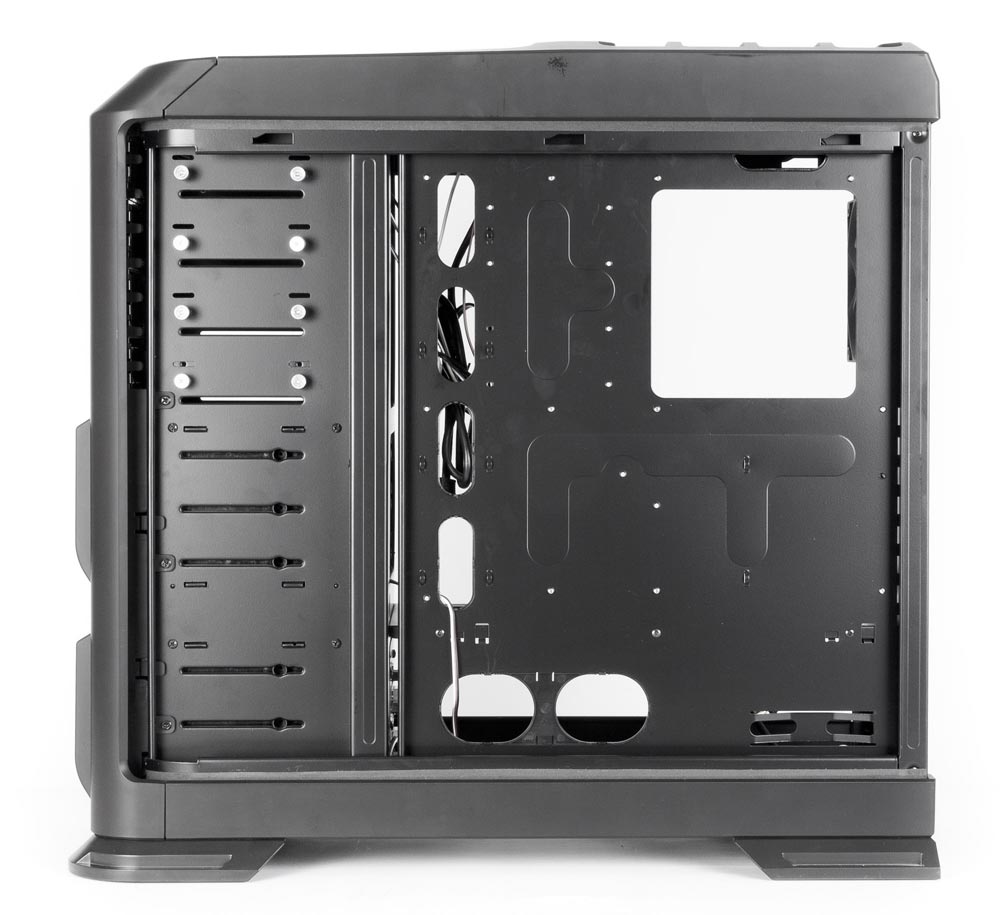

Zalman GS1200: Вид со снятой правой стенкой

Размещение верхнего вентилятора на внешней поверхности крышки шасси создало приличный запас для размещения габаритных систем охлаждения процессора.

Кабели от фронтальных разъемов экранированы, и даже место их размещения снизу закрыто металлическим экраном; подключаются они монолитными коннекторами (для аудио есть и HD Audio, и AC’97). Кабель USB 3.0 заканчивается обычным разъемом типа A, предназначенным для подключения к внешнему порту материнской платы или контроллера.

Для прокладки кабелей в подложке материнской платы предусмотрены семь отверстий разной величины; резиновых уплотнителей у них нет, зато имеются пластиковые вставки, предотвращающие перетирание проводов о края вырезов. Зафиксировать пучки проводов можно имеющимися в комплекте нейлоновыми стяжками, прикрепляя их к штампованным ушкам в подложке.

Правда, расположение отверстий не универсально — для нашего тестового комплекта так и не удалось проложить за подложкой кабели питания, идущие к материнской плате. К тому же и защитные вставки в отверстиях держатся плохо.

Сам блок питания можно ставить как до, так и после системной платы. Поскольку фильтра снизу нет, то располагать его лучше вентилятором вверх. Крепится он к задней панели с помощью дополнительной рамки, которую пришлось снять на самом начальном этапе — в отсек для БП была уложена коробка с принадлежностями, в том числе с подставками. Крепится рамка четырьмя винтами с накатными головками; блок питания к ней прикрепляется четырьмя обычными винтами, а потом снаружи вдвигается в отсек. Удобству этой процедуры способствует упоминавшийся подиум, на котором имеются два колесика; вот только на роль амортизаторов эти колесики не годятся, а никаких других элементов, амортизирующих вибрации, не предусмотрено. Зато для извлечения блока питания на рамке есть небольшая ручка.

Zalman GS1200: Установка блока питания

Конечно, при выборе блока питания надо ориентироваться на модели с длиной проводов, достаточной для «скрытой» укладки. А вот в плане размеров ограничений нет: корпус позволит разместить БП практически любой длины, и владелец сможет оснастить свой компьютер очень мощным блоком питания.

Переходим к установке жестких дисков.

Две половины корзины отличаются тем, что задняя часть нижней закрыта платой с разъемами, позволяющей менять диски в режиме Hot Swap. Правда, производитель рекомендует всё же выключать компьютер при манипуляциях с дисками, и предупреждает, что частая смена дисков может привести к повреждению разъемов; что же, замечания абсолютно верные, но зачем тогда было вообще делать возможность смены дисков?

Питание на плату (а соответственно — и на подключенные к ней диски) вполне разумно подается с помощью двух 4-контактных периферийных разъемов Molex (именно двух: один для дисков, второй для лицевых вентиляторов, запитанных через эту же плату).

Плату Hot Swap можно переставить и на верхнюю половину корзины; производитель упоминает о возможности приобретения второй такой платы в качества дополнительного аксессуара, но есть большое сомнение, что эта возможность будет реальной. В нашем случае был еще один повод к перестановке платы: тестовый блок питания имеет всего один шлейф с периферийными разъемами, которые нужно было подключить как в самом низу, к плате Hot Swap, так и к док-станции, расположенной наверху, а длины проводов не хватало; если же плату переставить повыше, то проблема будет решена без лишних переходников-удлинителей. Отметим, что подсвечиваемый логотип «на лбу» корпуса также питается от разъема Molex, но сдвоенного — male+female, поэтому достаточно трех периферийных коннекторов.

Вторая (верхняя) часть корзины сзади открыта; в принципе, и в ней можно осуществлять быструю смену дисков (в том числе PATA), только возни с кабелями будет больше.

Диски крепятся в сменных контейнерах с помощью штифтов, снабженных резиновыми амортизаторами. Процедура крепления проста, но не совсем очевидна: сначала надо перевернуть контейнер, освободить две защелки и немного сдвинуть одну боковую стенку. После этого можно вставить диск и зафиксировать его, вернув на место боковую стенку контейнера.

А вот дальше дело обстоит не так гладко. Упомянутые чуть выше защелки довольно слабые, и прочностью крепление диска в само́м контейнере не отличается. Есть и еще одна защелка, на этот раз для фиксации контейнера с диском в корзине; но свою роль она выполняет очень плохо, и если в нижней половине делу помогают жестко закрепленные SATA-разъемы, то в верхней половине диск просто болтается… Для тех, кому это придется не по душе, предусмотрена возможность дополнительного крепления двумя винтами — либо диска в контейнере, либо контейнера вместе с диском в корзине; винты в достаточном количестве есть в комплекте крепежа, но тогда о быстрой замене придется забыть, поскольку в первом случае придется работать отверткой, а во втором — снимать боковые стенки.

И, конечно, теплоотвод от корпуса диска на шасси полностью отсутствует, поэтому в плане охлаждения дисковой системы придется уповать на фронтальные вентиляторы.

Чтобы закончить описание сборки, отметим: острых кромок на шасси мы не заметили, однако сайт производителя рекомендует надевать перчатки во избежание повреждения рук.

Тестирование эффективности системы вентиляции корпуса

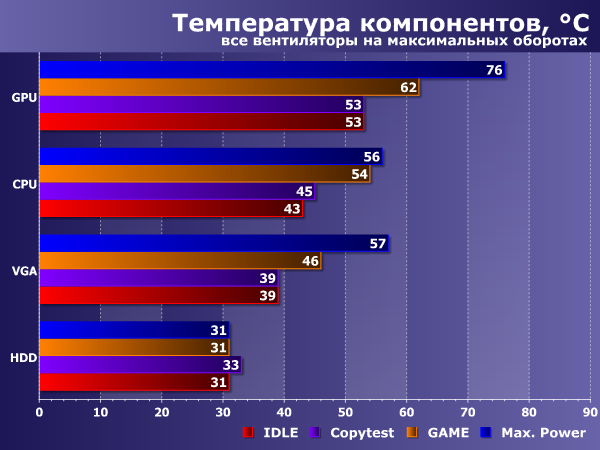

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

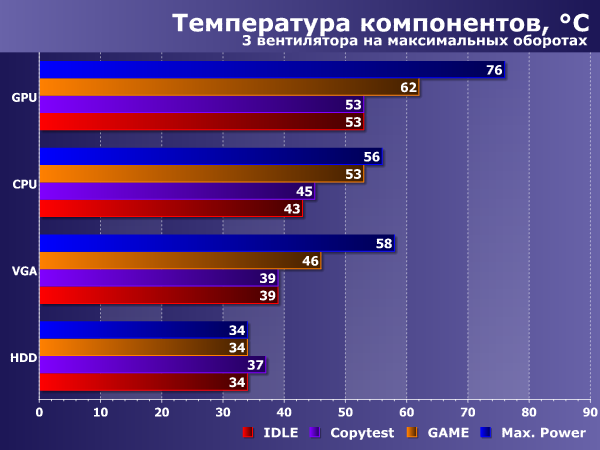

Эффективность системы вентиляции находится на хорошем уровне. Стоит отметить, что отключение передних вентиляторов сказывается только на температуре жесткого диска, да и то не очень заметно, а на температуру остальных компонентов внутри корпуса влияние вообще минимальное.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

При различных вариантах расположения корпуса расстояние до головы пользователя также будет весьма заметно отличаться. В данном случае мы приводим значение для двух вариантов производительности системы вентиляции корпуса при условии его настольного размещения.

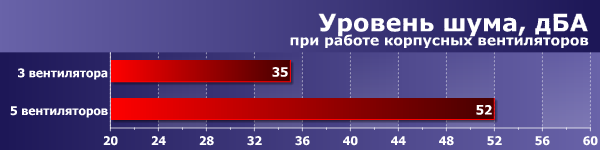

Акустическая эргономика данной модели находится на уровне ниже среднего. При всех вентиляторах, работающих на номинальном напряжении, уровень шума превышает 50 дБА. Источник с подобным уровнем шума хорошо заметен в любом обитаемом помещении в дневное время суток, и в типовой комнате площадью около 20 квадратных метров даст превышение санитарных норм для жилых помещений (40 дБА) даже при удалении на 2-3 метра.

При отключении двух передних вентиляторов ситуация заметно улучшается. Уровень шума вплотную приближается к среднетипичному уровню, то есть при таком режиме работы корпус можно даже поставить на стол.

Покупателям данного корпуса можно порекомендовать приобрести сразу и дискретный контроллер вентиляторов.

Оценка потребительских качеств

Корпус имеет систему охлаждения хоть и достаточно эффективную, но работающую с высоким уровнем шума в штатном режиме. Печально, что производитель не озаботился установкой какой-либо системы регулирования вентиляции корпуса, хотя компания Zalman известна еще и как производитель реобасов, в том числе многоканальных. В итоге у неискушенного пользователя могут возникнуть проблемы не только с повышенным уровнем шума, но и с физическим подключением вентиляторов, так как для части из них требуются индивидуальные разъемы типа Molex, которыми подключаются в данном корпусе не только вентиляторы, но и другие компоненты. В итоге разъемов может не хватить, а если их и хватит для компонентов корпуса, то их может не достаться, к примеру, аудиокарте или ТВ-тюнеру.

С точки зрения удобства манипулирования во внутреннем объеме корпуса всё тоже не настолько хорошо, как можно было подумать в отношении корпуса подобных размеров. Упомянем и достаточно глубоко расположенную стенку отсеков накопителей, и заметно мешающее горизонтальное ребро жесткости.

К положительным моментам можно отнести отличное качество изготовления корпуса: все детали хорошо подогнаны, люфтов практически нет (в этом плане неприятным исключением являются контейнеры с HDD). Жесткость боковых панелей можно было бы сделать и повыше — корпус все-таки недешевый. Хорошее впечатление произвел и модуль подключения жестких дисков: в отличие от большинства бытовых корпусов, тут жесткими дисками манипулировать удобно, и попадать в разъемы можно с первого раза. Правда, имеется всего два посадочных места для горячего подключения дисков.

В целом корпус скорее будет интересен энтузиастам, желающим заняться кастомизацией системы охлаждения, чем обычному позьзователю, который хочет просто один раз, и желательно быстро, собрать системный блок, чтобы потом наслаждаться его тихой работой.

Позиционирование и выводы

Как часто бывает (к нашему глубокому сожалению), корпус оставляет очень неоднозначное впечатление.

С одной стороны — достойный внешний вид и очень богатое оснащение, включающее четыре разумно расположенных порта USB (один из которых USB 3.0), порт eSATA и док-станцию; возможность быстрой замены дисков; хорошая система вентиляции; высокая жесткость конструкции в целом и съемных боковых панелей в частности, удобный доступ внутрь корпуса и продуманность многих мелочей, связанных со сборкой и эксплуатацией.

С другой стороны — многочисленные огрехи в реализации и мелочная экономия: отсутствие пылевых фильтров в ряде важных мест; управление фронтальными вентиляторами спрятано внутри корпуса; плохая фиксация жестких дисков штатными защелками; «хлипкость» подложки для системной платы.

Размещение органов управления и внешних портов явно рассчитано на напольное расположение будущего компьютера; если же поставить его на стол, то пользоваться кнопками, разъемами и док-станцией, не вставая со стула, будет неудобно даже очень высокому человеку.

Зато быструю замену дисков в штатной корзине удобно делать как раз только при настольном размещении, иначе придется каждый раз «кланяться».

Таким образом, при любом расположении компьютера удобство одних операций неизбежно будет сопровождаться трудностями с другими. К тому же, если компьютер будет стоять на полу (и особенно — под столом), то кому и зачем в таком случае нужна подсветка вентиляторов?

Несмотря на высказанные нами претензии, за оригинальную и удобную конструкцию модуля для жестких дисков корпус получает награду Original Design за февраль 2012 года.
