Обзор корпуса Yeong Yang YY-5603SV


К нам  на тестирование  попал  корпус   китайской  фирмы  Yeong Yang, а именно   – YY-5603SV. Если вы в первый раз слышите это название, то не спешите с выводами. Фирма хоть и не слишком известная, однако, как показало наше тестирование, корпуса делает очень даже неплохие.

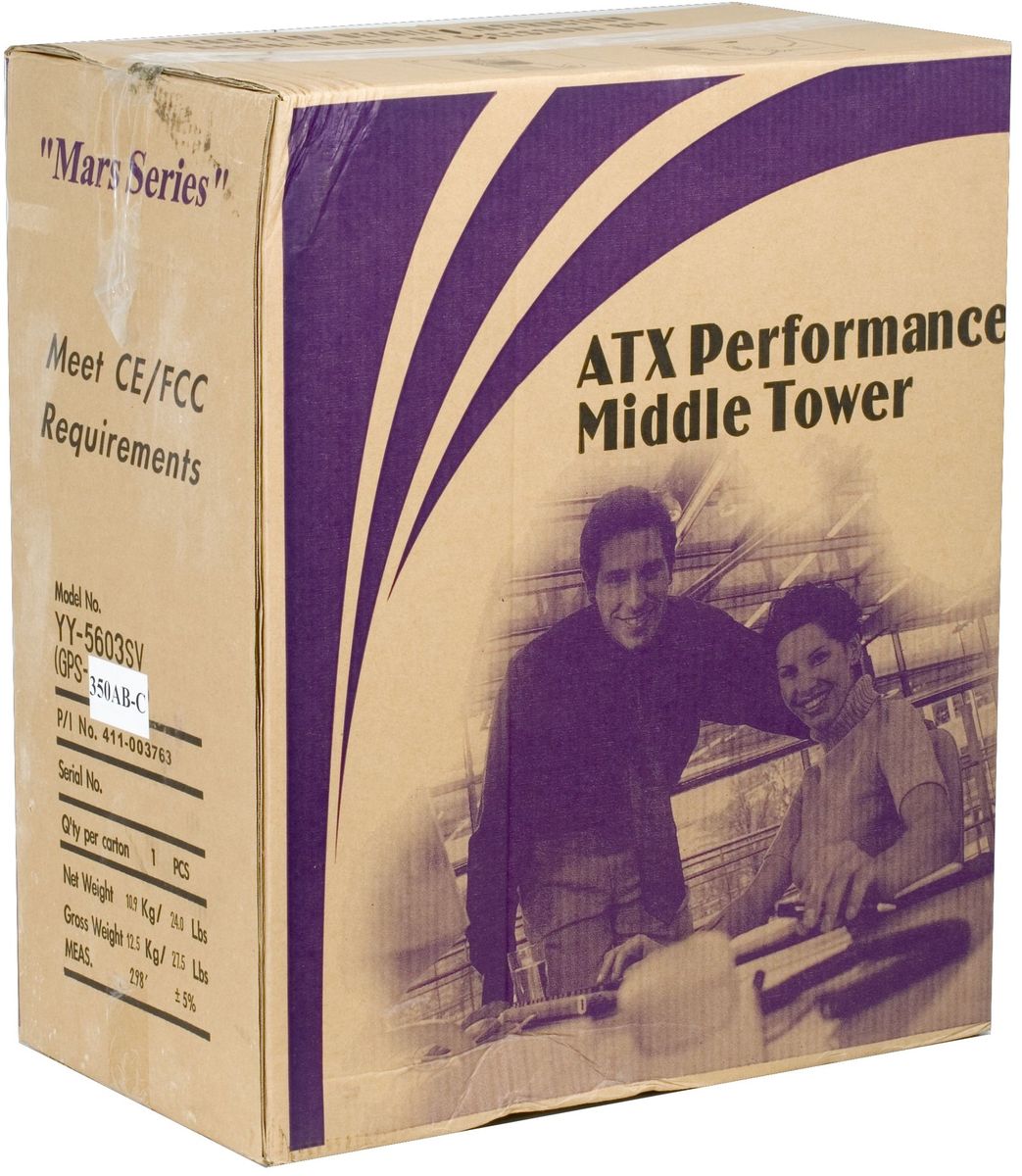

Упаковка корпуса не поражает своим дизайном, но нас ведь нас интересует не коробка, а то, что внутри, не так ли? Гораздо больше унылого картона огорчает факт отсутствия на коробке ручки для переноски, ибо вес корпуса, мягко говоря, немалый. Сам корпус внутри коробки зафиксирован сверху и снизу массивными пенопластовыми вставками, какие-либо намёки на болтание отсутствуют как класс.

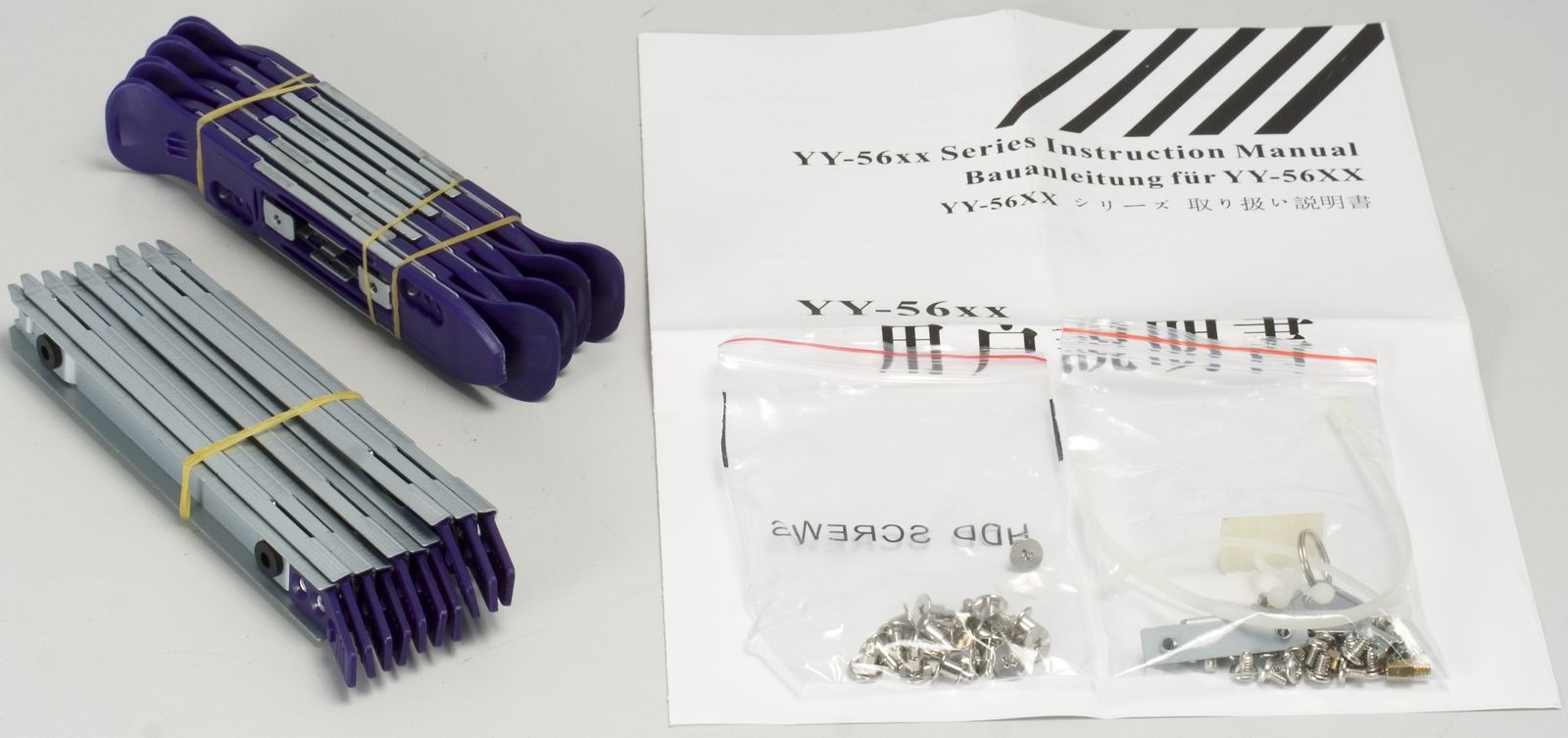

Комплект поставки, помимо самого корпуса, включает в себя:

  • блок питания GPS-350AB-C производства Delta Electronics, с заявленной мощностью 300 Вт

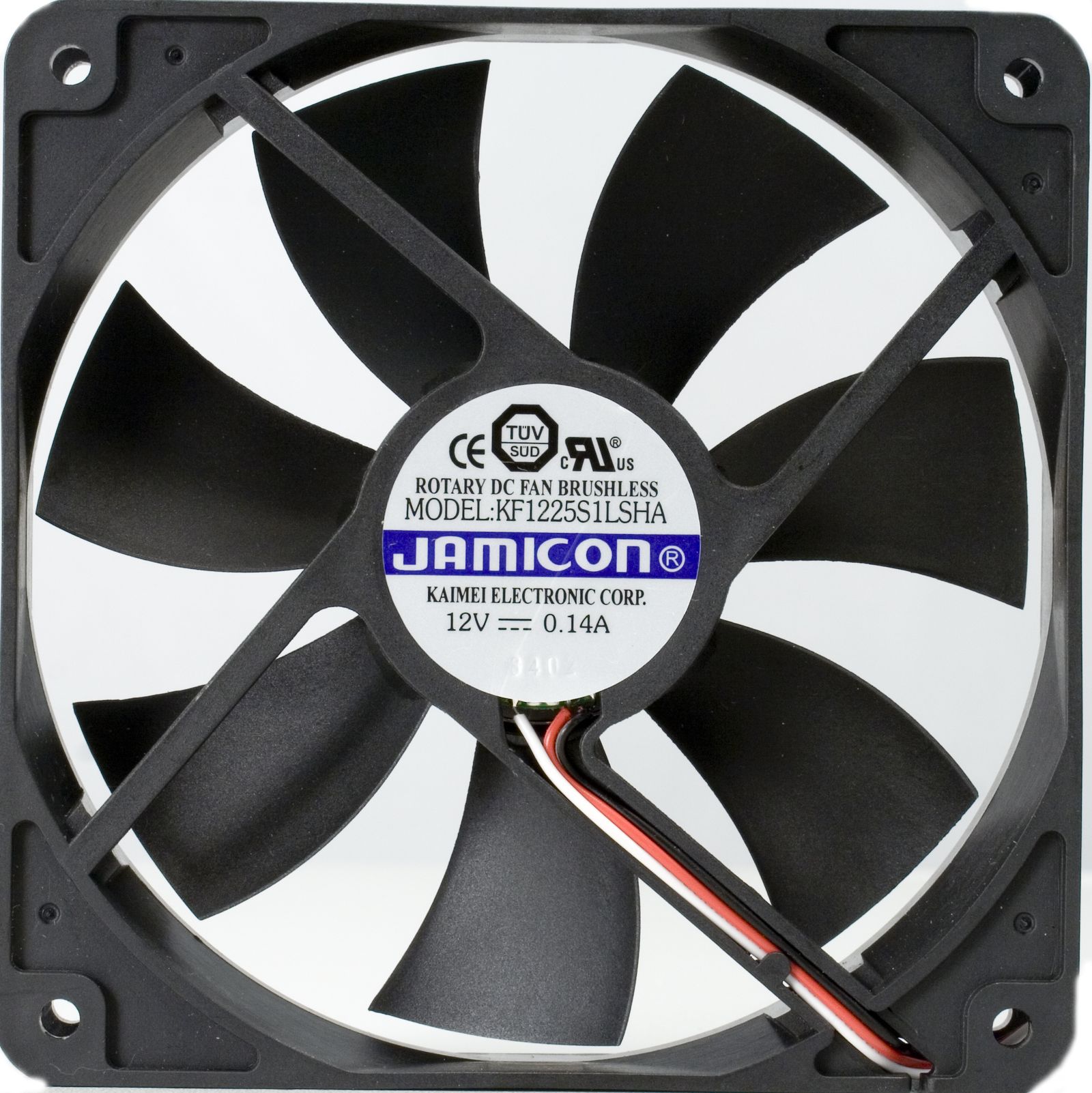

  • вентилятор Jamicon типоразмера 120 мм
  • кабель питания
  • набор крепежных винтов и салазок
  • инструкцию пользователя на китайском, немецком и английском языках

Корпус поставляется без предустановленной панели I/O shield, однако это уже, похоже, стало своеобразной традицией. Назвать данный факт недостатком мы не можем, потому что найти материнскую плату, которая своими разъёмами совпала бы со стандартной панелью, если и можно, то очень сложно.

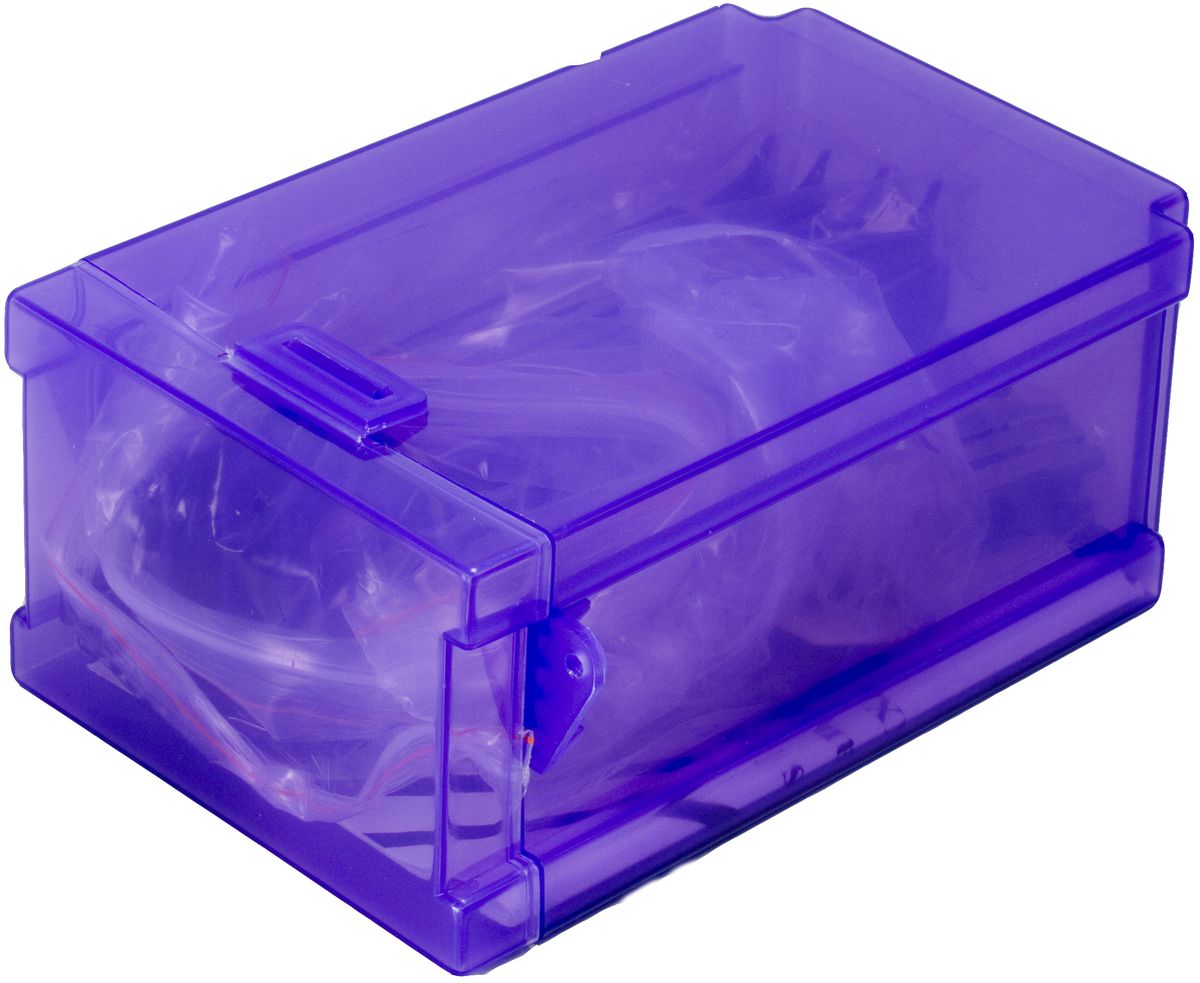

Инструкцию и набор для крепежа производитель крайне удачно расположил в спец. боксе, закреплённом винтами в корзине для жестких дисков. Отметим, что эта коробочка в последствии может неоднократно пригодиться в хозяйстве. Выполнена она из достаточно прочного пластика, а защелкивающаяся крышка не пропускает даже воду. Всё это, безусловно, мелочь, но мелочь чертовски приятная.

Что можно сказать про комплектную инструкцию... Если одним словом, то плохо, а если двумя, то очень плохо. Конечно, сборщик со стажем соберёт компьютер в этом корпусе и с закрытыми глазами, но ведь инструкция должна быть понятна и пользователю, самостоятельно собирающему свой первый ПК. Инструкция представляет собой лист формата А3, на котором содержится самый минимум слов (только заголовки) и крошечные рисунки, которые, судя по всему, китайцы рисовали от руки.

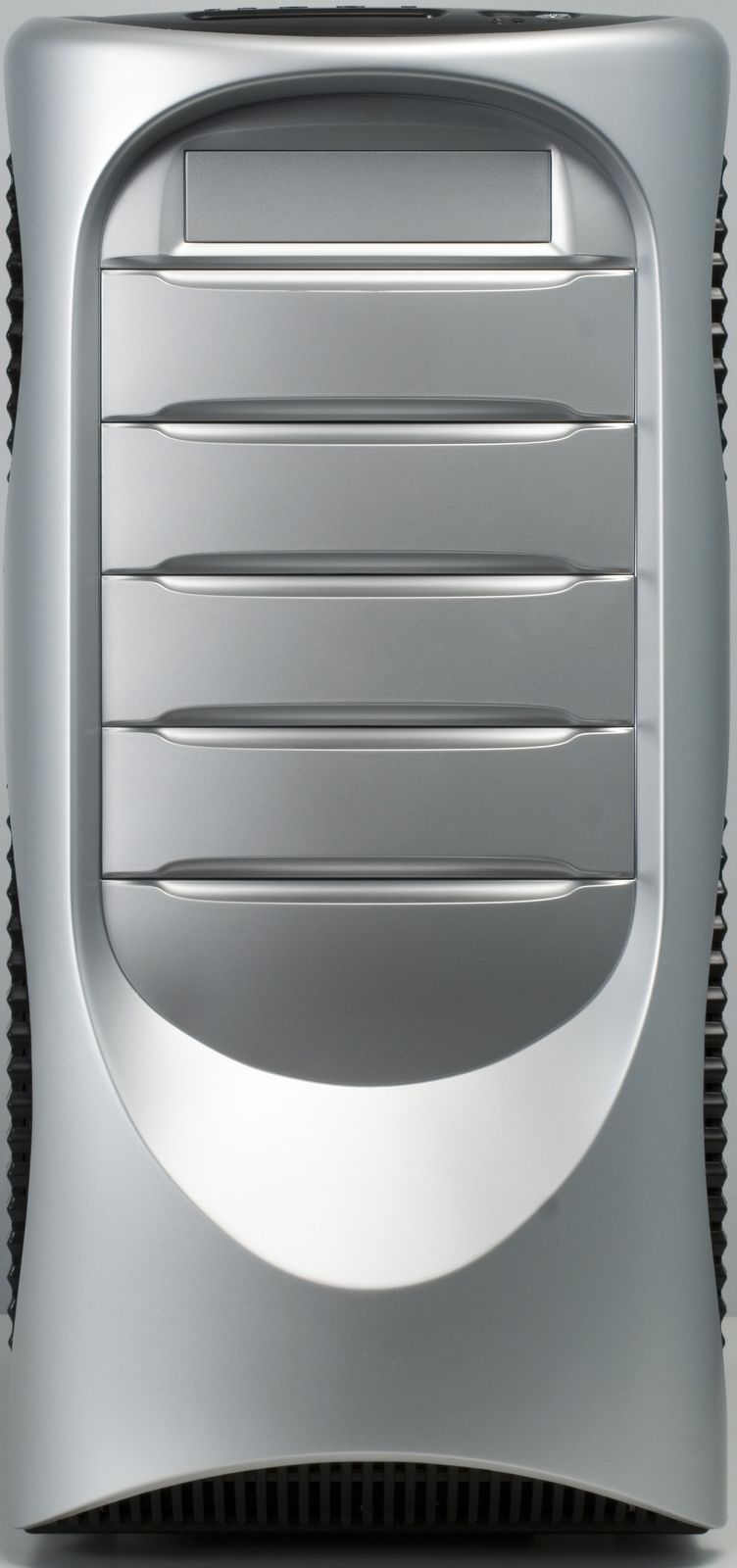

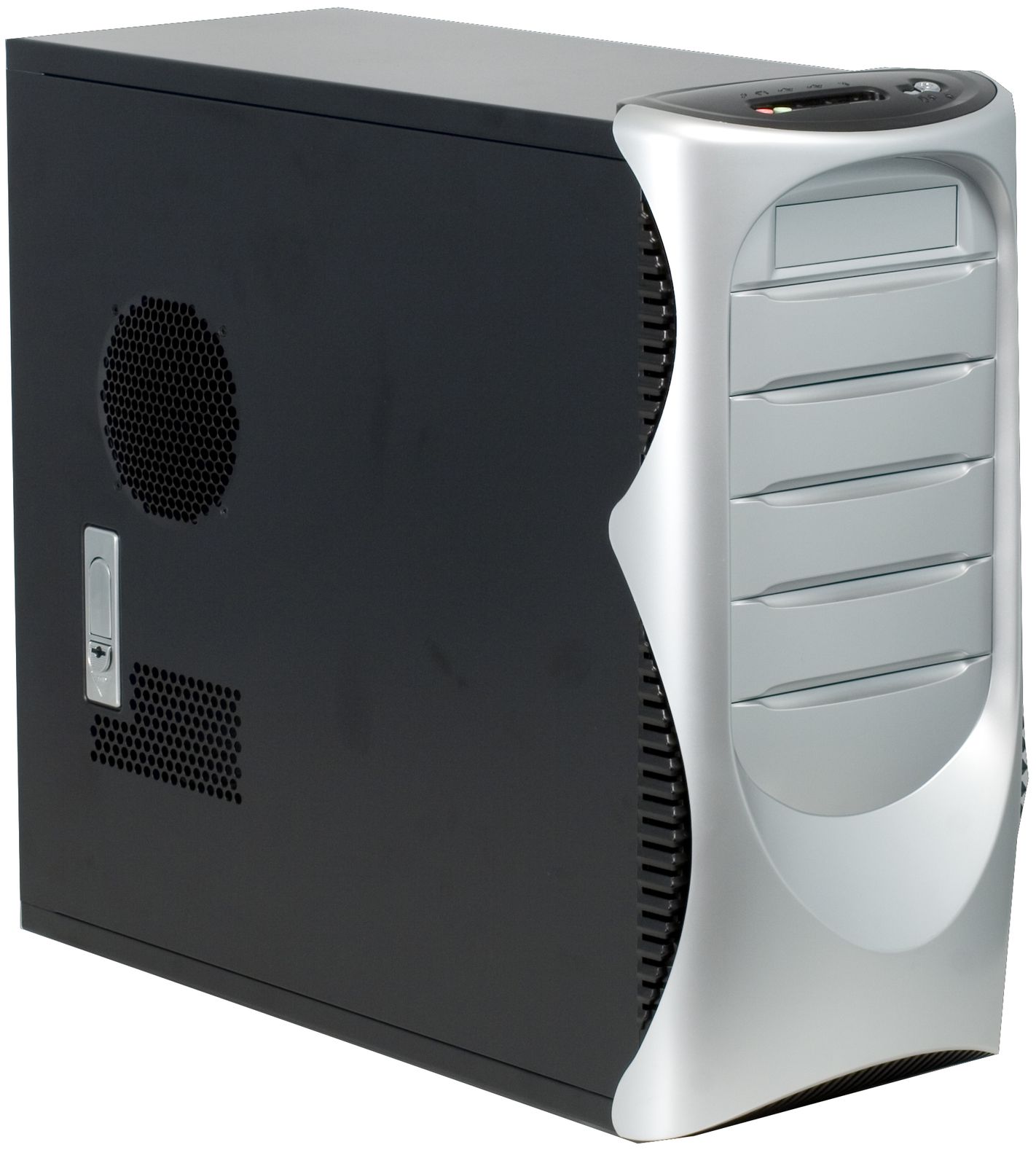

Дизайн корпуса не вполне обычный (и это видно по фотографиям), при этом он неплохо впишется, как в офисный интерьер, так и в домашний. Качество пластика и покраски находится на высоком уровне, а раздражающе блестящих и светящихся деталей нет и в помине.

Заглушки на передней панели крепятся на защелках, а сама передняя панель закреплена шестью пластиковыми зажимами. Для её снятия достаточно отогнуть три зажима, после чего панель безропотно перейдет от корпуса прямиком в руки. Кнопки и разъёмы расположены на верхней стенке корпуса, поэтому провода, связывающие корпус с декоративной панелью, отсутствуют. Установленная панель не болтается на своём месте. Жесткость на кручение достаточная.

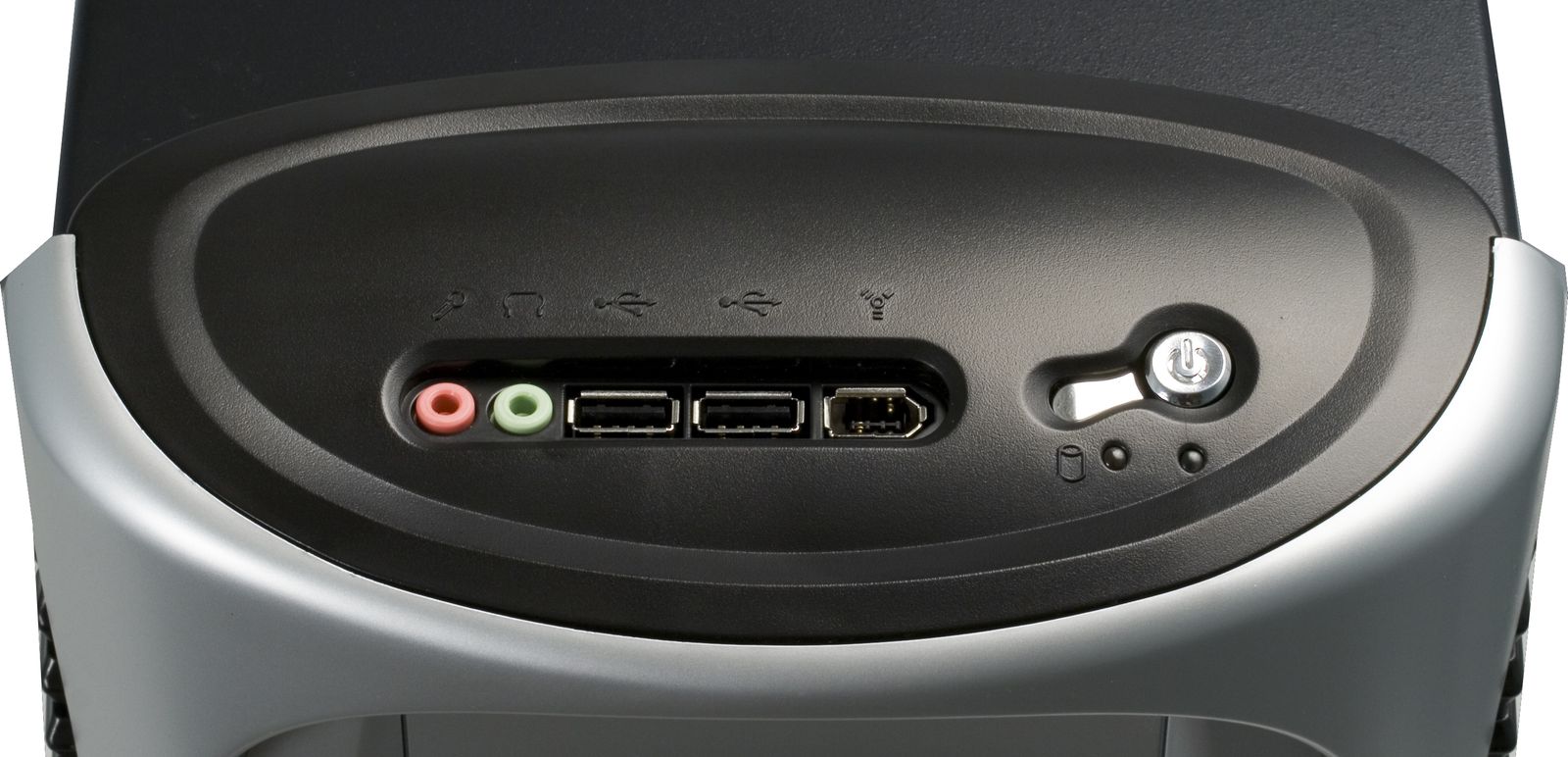

Корпус оснащён двумя портами USB, разъемами для подключения микрофона и наушников, а также одним портом FireWire. Все они, вместе с кнопками включения и перезагрузки, расположились на переднем крае верхней стенки. Качество кнопок и разъемом высокое. Люфт на кнопках отсутствует, они хорошо подпружинены и срабатывают с четким щелчком. Размер и форма кнопок позволяют не перепутать их на ощупь и, в то же время, не прибегать при нажатии к дополнительным инструментам типа ручки или иголки.

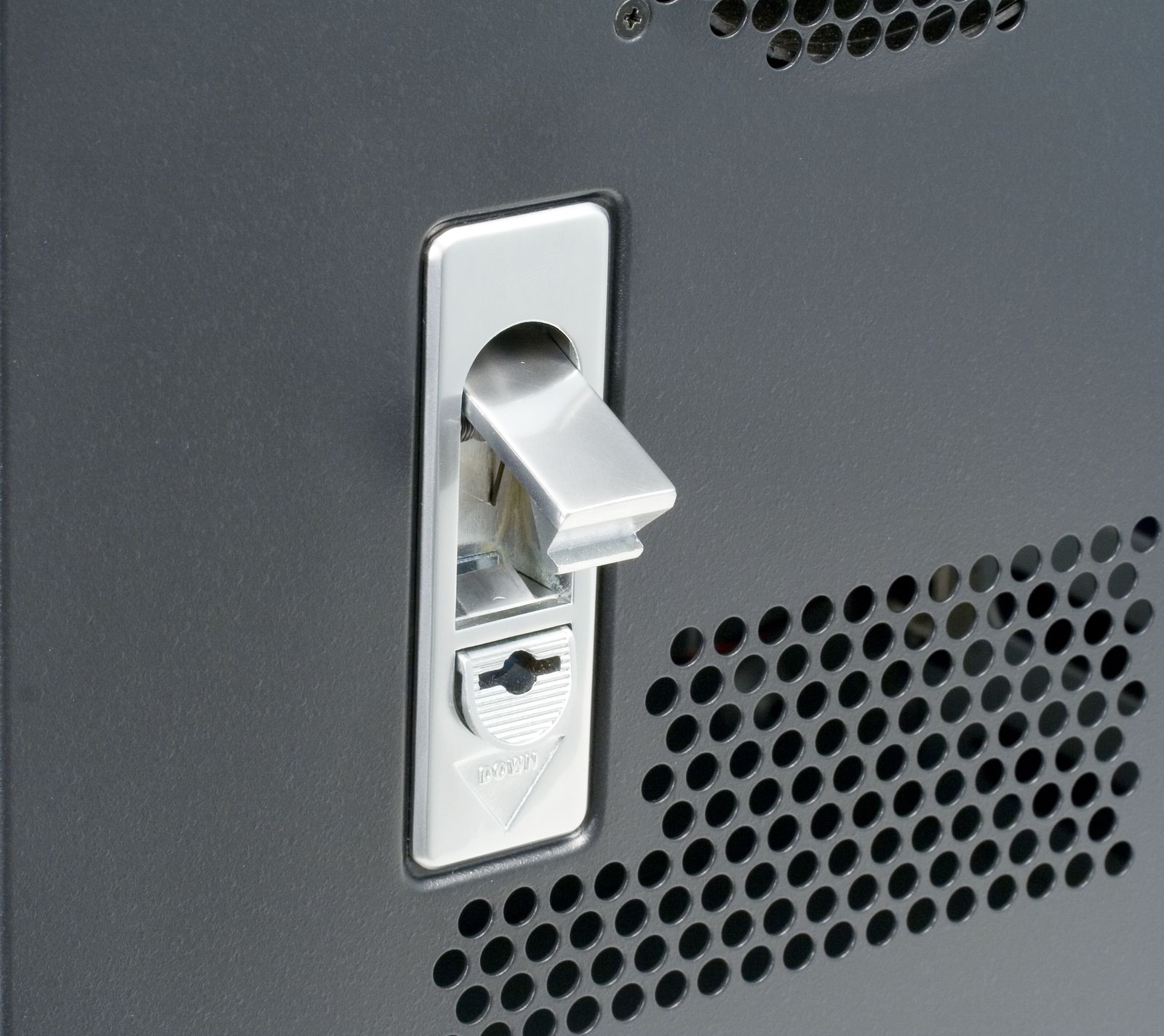

На правой стенке корпуса разместился крупный воздуховод в процессорной зоне и массивная металлическая защелка, со встроенным замком (два ключа в комплекте).

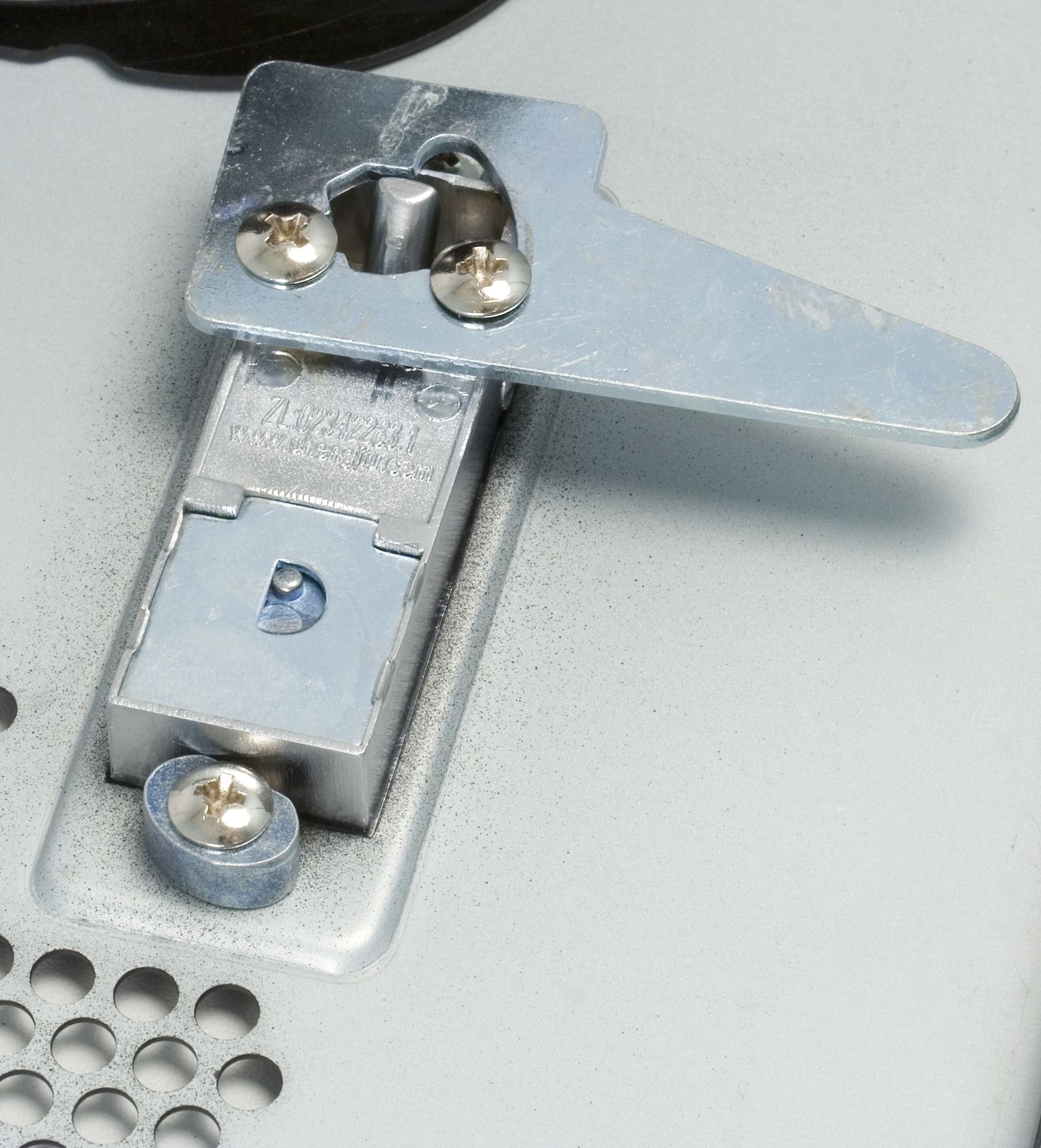

Механизм защелки внушает уважение: четкое срабатывание, надежная фиксация и никакой пластмассы. Пылевой фильтр под воздуховодом отсутствует. Крепится стенка (помимо защелки) двумя винтами с накатной головкой. Левая стенка абсолютно стандартная, крепится двумя обычными винтами под крестовую отвертку.

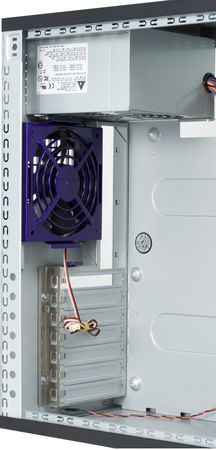

Задняя стенка шасси по своей толщине практически не уступает боковым стенкам, что является несомненным плюсом. С внутренней её стороны закреплена пластиковая рамка под 120мм вентилятор.

Снимать и ставить её можно без применения отвертки, но важно помнить, что при снятии нужно начинать с нижних замков, а при установке – с верхних. Установка 80/92 мм вентилятора в такую рамку не представляется возможной.

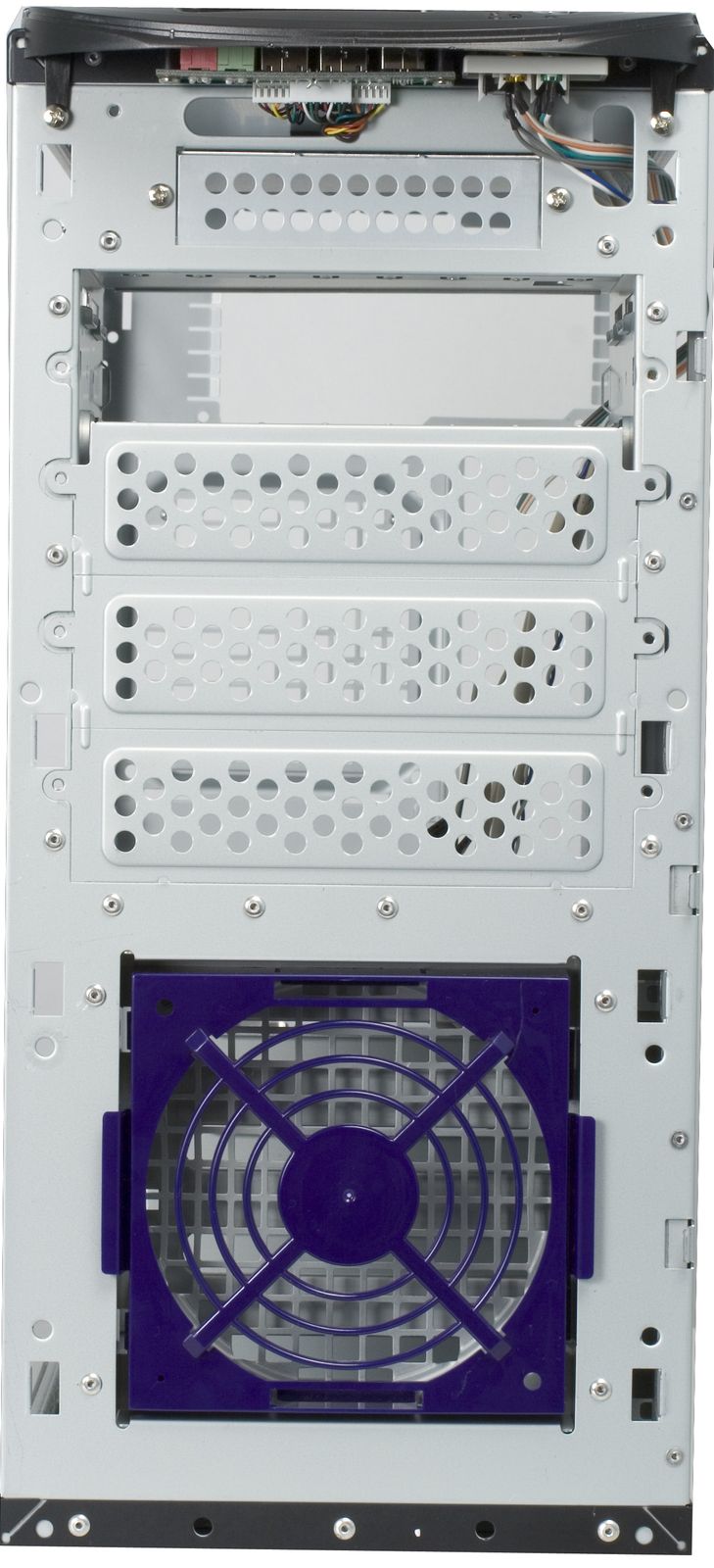

Аналогичная рамка под вентилятор имеется и на передней стенке шасси. Для установки в неё вентилятора необходимо снимать декоративную переднюю панель. На обратной стороне съёмной передней панели закреплен пылевой фильтр из похожего на марлю материала. Его можно снимать и мыть при необходимости. Отметим, что прилегание фильтра к рамке вентилятора неплотное, и небольшая часть пыли всё же будет засасываться внутрь системного блока через нижнюю выемку в декоративной панели.

Шасси корпуса имеет посадочные места под:

  • 4 устройства 5,25 дюйма
  • 1 устройство 3,5 дюйма с внешним доступом
  • 5 жестких дисков
  • 7 плат расширения

Тестирование эргономических характеристик системы вентиляции корпуса

Режим работы Normal (12В) трудно назвать хорошо подходящим для домашнего применения. Комплектный блок питания оснащен системой термоконтроля и, при низкой нагрузке, работает практически бесшумно, за счет использования 120мм вентилятора и массивных радиаторов. Корпусной вентилятор (предустановленный производителем на заднюю стенку корпуса) работает без щелчков и прочих паразитных призвуков, однако шум создаваемого им воздушного потока весьма и весьма велик. Всё-таки 120мм вентилятор на 1800 оборотах – это явно много для комфортного шумового фона.

При переходе в режим Silent (5В) воздушный поток корпусного вентилятора перестаёт обращать на себя внимание, позволяя сосредоточиться на работе или, напротив, расслабиться и послушать негромкую музыку.

Сборка системного блока

Материнская плата в данном корпусе крепится через проштампованные производителем полусферы с резьбой. Возможно такой способ не достаточно универсален, однако все десять крепежных отверстий тестовой материнской платы чётко совпали с монтажными отверстиями на шасси корпуса.


Устройства в пятидюймовом отсеке устанавливаются за счет салазок. Они без проблем закрепляются на боковых стенках, например, оптического привода, после чего привод просто «закатывается» внутрь корпуса до характерного щелчка. На случай, если фиксация покажется недостаточной, предусмотрена возможность прикрутить салазки к шасси корпуса четырьмя винтами (по два с каждой стороны). Заметим, что выломанные металлические заглушки на передней стенке можно закрепить на прежнее место при помощи двух винтов.

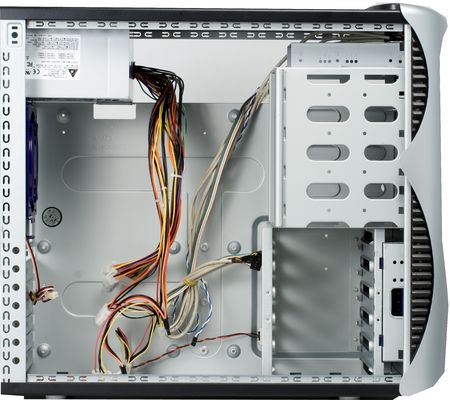

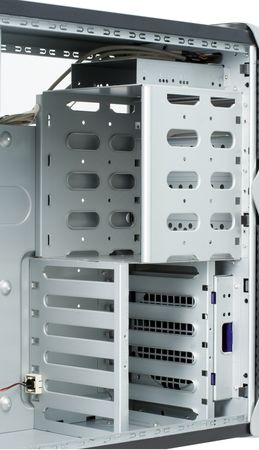

Корзина для жестких дисков несъёмная и повернута, в соответствии с модной тенденцией, но 90 градусов. Жесткие диски также крепятся с помощью салазок, но уже других – с резиновыми вставками для снижения вибрации. К жесткому диску они крепятся через особые винты без резьбы. Фиксация «на весу» получается очень слабой: салазки так и норовят выпасть со своих мест. Однако, после установки HDD в корзину, болтания прекращаются, а фиксация получается надежной, причём как в горизонтальной, так и в вертикальной плоскостях. Повернутая корзина ни коим образом не мешает закрытию боковой стенки, провода от жестких дисков на неё практически не давят.

Шасси корпуса предусматривает только одно посадочное место под трехдюймовые устройства с внешним доступом, причем расположено оно не снизу (как это обычно бывает), а сверху. Самое удивительное, что корзина под это устройство является съёмной. Устройство крепится к ней винтами, а сама корзина держится в корпусе за счет двух винтов и жесткости салазок. Не совсем понятно, зачем был нужен этот хитрый ход, однако процесс монтажа получается лёгким, а необходимость в снятии левой стенки корпуса отпадает.

Способ фиксации плат расширения – комбинированный. Установленную плату можно просто зафиксировать металлической защелкой (общей для всех слотов), а можно, при желании, усилить надежность крепежа одним винтом. Всё достаточно удобно, трудностей при работе с защелкой не возникает.

Все без исключения порты с верхней стенки подключаются «монолитными» контактными колодками. Даже аудио разъемы, которые так любят делать более универсальными, в этом корпусе не разделены на ворох однопиновых контактов.

Замена комплектного блока питания проводится без каких-либо непредвиденных трудностей. Единственная особенность заключается в том, что корпус во время установки нового БП лучше держать в вертикальном положении.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы

  • FarCry – тестирование на различных уровнях в течении часа, разрешение 1024х768
  • ATI Tool – тест 3D View в течении часа
  • Copytest – копирование файлов в течении 30 минут

Конфигурация тестового стенда:

  • Процессор AMD Athlon 64 3000+
  • Кулер GlacialTech 7200
  • Системная плата ASUS K8N-E
  • Оперативная память Patriot LL 512 Мб
  • Видеокарта ASUS A9800XT/TVD
  • Жесткий диск IBM Deskstar 40 Gb 7200RPM

Во время тестирования температура окружающего воздуха поддерживалась на уровне 24 градусов.

Всего было проведено 4 серии тестов:

  • Без корпусных вентиляторов
  • Комплектный вентилятор на задней стенке в режиме Normal
  • Комплектный вентилятор на задней стенке в режиме Silent
  • Комплектный вентилятор на задней стенке в режиме Silent + GT12252BDL-1 на передней стенке.




Из приведенных диаграмм видно, что корпус обеспечивает комплектующим отличное охлаждение. Вентилятор, установленный на задней стенке корпуса лучше охлаждает процессор и материнскую плату, в то время как два низкооборотистых вентилятора заметно лучше охлаждают корзину с жесткими дисками, для которых высокая температура более пагубна и критична. Производитель изначально предустановил комплектный вентилятор на заднюю стенку, однако мы (с целью определить оптимальную конфигурацию системы охлаждения) разместили его на передней стенке и произвели дополнительный тест на копирование файлов.

В данном случае по соотношению шума и эффективности победу одержал вариант системы охлаждения с вентилятором, размещенным в передней части корпуса и работающем на пониженных оборотах.

Итоги

Во время тестирования нам не удалось выявить у этого корпуса хотя бы один существенный недостаток. Приятный внешний вид, достаточно толстая сталь (порядка 0,8 мм), хорошее охлаждение, удобная и безопасная сборка, а также достаточно низкая цена делают этот продукт серьёзным конкурентом для популярных корпусов фирмы HEC (также известных под маркой Ascot) и ряда других производителей данной ценовой категории.

К мелким недостаткам можно отнести отвратительную инструкцию по сборке и невзрачную упаковку без ручки для переноски, а также взаиморасположение пылевого фильтра и отверстий на передней панели. Также хотелось бы видеть пылевой фильтр на боковой стенке, хотя, если верить инструкции, этот фильтр является опцией и может быть установлен на другие корпуса с аналогичным шасси.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Корпус Yeong Yang YY-5603SV предоставлен компанией OVS
