InWin X568 — один из корпусов для домашних систем


Компания InWin успела зарекомендовать себя с лучшей стороны как производитель качественных корпусов различных форм-факторов. Сегодня мы рассмотрим модель X568, которая уже некоторое время присутствует на российском рынке.

Технические характеристики:

  • Типоразмер — ATX Full Tower
  • Размеры — (Ш×В×Г) 240×540×550 мм (высота с ножками)
  • Вес (с блоком питания) — 13,3 кг
  • Поддерживаемый форм-фактор плат — ATX/ ATX/хАТХ
  • Посадочные места 5,25 дюйма — 4 внешних
  • Посадочные места 3,5 дюйма — 2 внешних, 5 внутренних
  • Разъемы USB/аудио/FireWire — -/-/-
  • Вентилятор на передней панели — нет
  • Вентилятор на задней панели — 1, 120×120мм
  • Блок питания — InWin IW-P300A2-0 300Вт
  • Разъемы для подключения HDD/FDD/SATA — 7/2/0

Комплектация:

  • корпус с установленным блоком питания
  • 120 мм вентилятор на задней панели
  • 2 термодатчика (подключены к ЖК-дисплею)
  • 10 салазок для крепления жестких дисков
  • инструкция для ЖК-дисплея
  • 6 заглушек под прорези плат расширения
  • петля для навесного замка
  • 2 фиксатора карт расширения
  • набор крепежных болтов
  • сетевой шнур

Дизайн и внешний вид

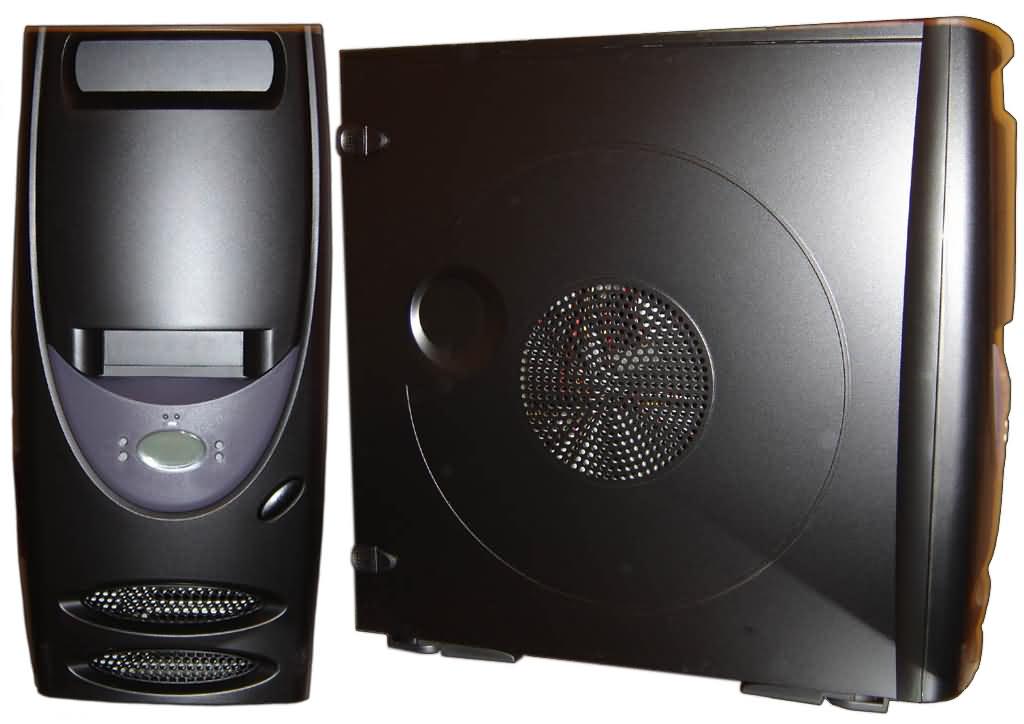

Корпус InWin X568 позиционируется производителем как full tower. Размеры и вес соответствующие. Раньше многие ругали продукцию компании InWin за излишне строгий и аскетичный дизайн. Вряд ли кто-то обвинит дизайн InWin X568 в излишней строгости. Модные мягкие обводы корпуса прекрасно сочетаются с очень популярным в последнее время черным цветом. Хотя стоит помнить, что на вкус и цвет:

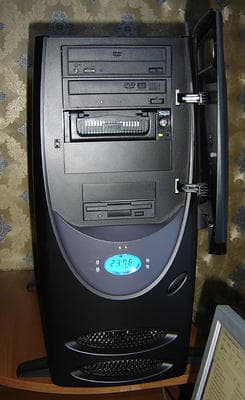

На передней панели располагается закрывающаяся на защелку дверца, которая частично прикрывает внешние отсеки. В дверце предусмотрены 2 отверстия для быстрого доступа к двум внешним устройствам (5 и 3,5 дюйма). Крепление дверцы крайне неудачное: помимо того, что она открывается всего на 90 градусов, так еще и неприятно скрипит при открытии.

Под дверцей располагаются индикаторы питания и активности жесткого диска, многофункциональный ЖК-дисплей и кнопка включения/выключения питания. Кнопки сброса (reset) нет.

В нижней части лицевой панели расположены 2 овальных отверстия воздухозаборников. И все. Портов USB, FireWire и аудио разъемов нет.
Левая боковая панель примечательна круглым вентиляционным отверстием диаметром 15 сантиметров. Боковые панели фиксируются фирменными защелками, которые обеспечивают надежную фиксацию. Кроме того, панели можно закрепить при помощи обычных винтов. Для обеспечения безопасности в комплекте есть петля для крепления навесного замка и датчик открытия корпуса. Для лучшей устойчивости имеются выдвижные ножки.

Внутреннее устройство

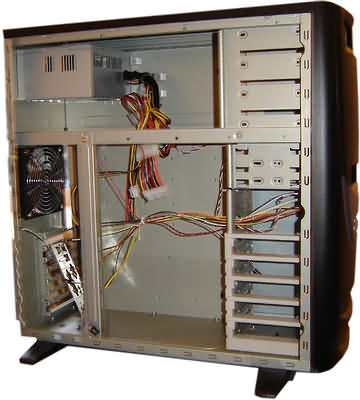

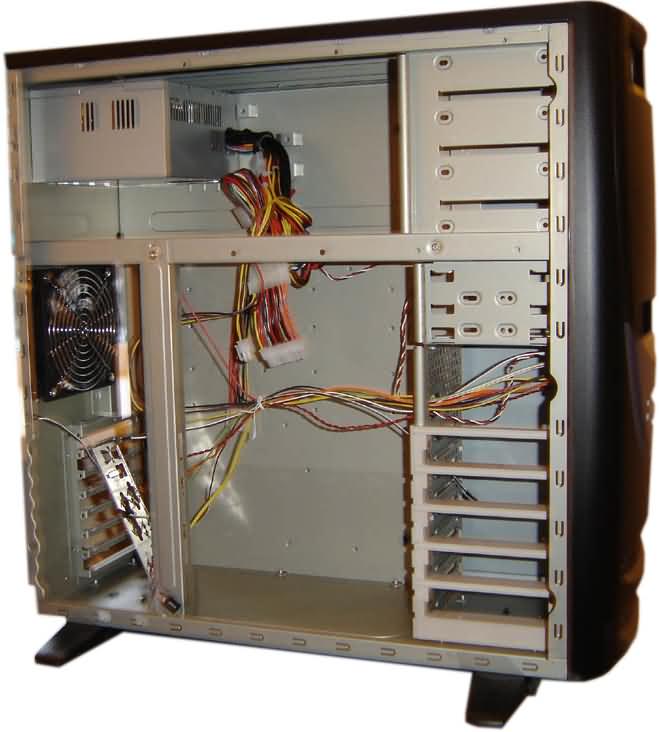

Внутри корпуса очень просторно (еще бы, при таких-то размерах!). Благодаря большой высоте расстояние между блоком питания и материнской платой составляет около 10 сантиметров, а это значит, что не будет проблем с установкой больших производительных процессорных кулеров (например, Zalman CNPS7700-Cu). Также не возникнет трудностей при установке длинных пятидюймовых устройств (например, мобильное шасси для жесткого диска).

Привлекает внимание Т-образное ребро жесткости, вертикальная часть которого для удобства сборки сделана съемной. Надо признать, что шасси очень жесткое, нет никаких намеков на деформации. Так же на вертикальном ребре жесткости крепятся фиксаторы карт расширения, идущие в комплекте. Большой вес корпуса исключает даже намеки на какую-либо вибрацию.



Крепление внешних 5- и 3-дюймовых устройств осуществляется на два винта с одной стороны, с другой же в шасси предусмотрены фиксаторы. Данный способ весьма удобен и, как показала практика, надежен.

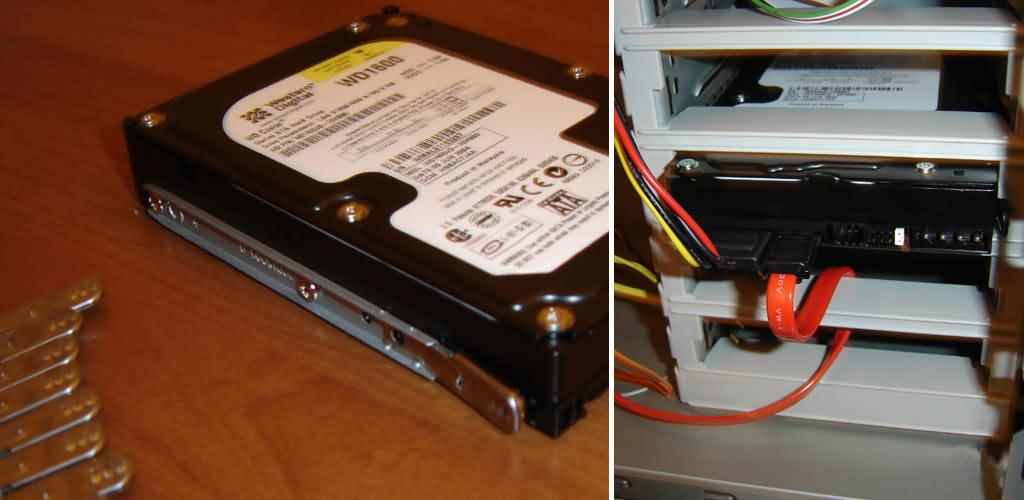

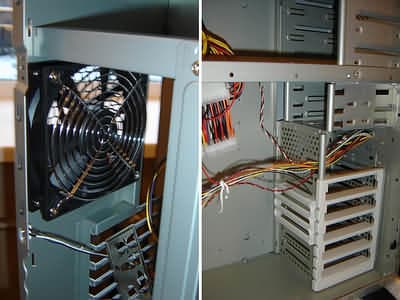

Корзина для установки жестких дисков расположена перпендикулярно и вмещает пять устройств. Крепление дисков производится с помощью идущих в комплекте металлических салазок. Сначала салазки с помощью винтов закрепляются на стенках винчестера, затем диск вставляется в паз до щелчка. На боковой стенке корзины находится фиксатор для полноразмерных карт расширения.

Крепление поддона для материнской платы стационарное, а не выдвижное как это было реализовано в предыдущих больших корпусах InWin (например, InWin Q500, InWin Q2000). Крепление системной платы простое и незамысловатое. Сначала в поддон корпуса вкручиваются стойки в соответствии с типом материнской платы (все отверстия в поддоне промаркированы) и уже к этим стойкам прикручивается сама плата. Крепление карт расширения производится с помощью обычных винтов. Простое и надежное решение. Что любопытно, форма нижней задней части ребра шасси волнообразная, для более удобной сборки.

Вентиляция

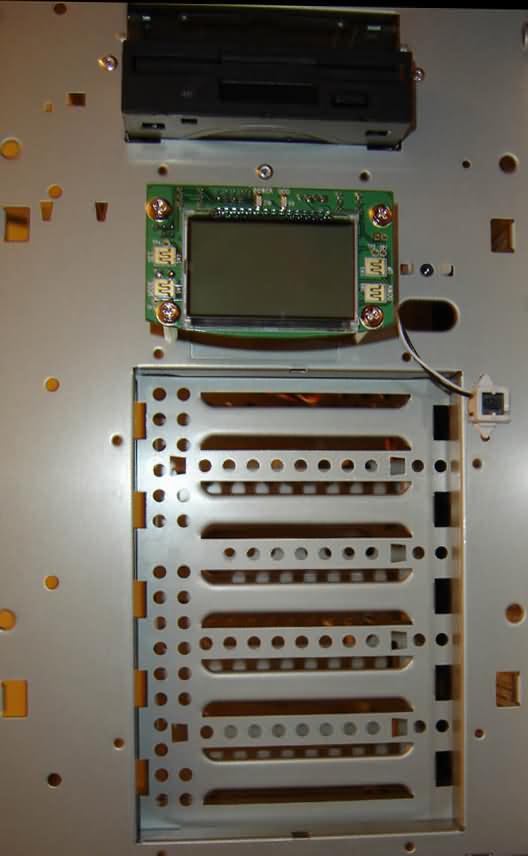

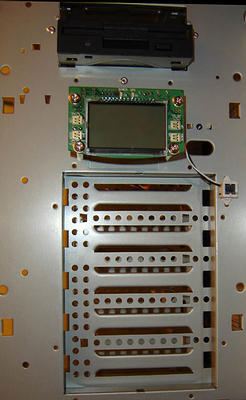

Вентиляция в корпусе осуществляется за счет большего 120-мм вытяжного вентилятора Top Motor DF1212SM, установленного на задней панели и 80-мм вытяжного вентилятора в блоке питания. Если снять пластиковую переднюю панель, то можно увидеть, что впереди есть место для крепления двух 80-мм вентиляторов. Но вот крепления для них нет, что весьма неприятно. Если посмотреть обзоры корпусов Х568 и Х710 (аналогичное шасси) на западных веб-ресурсах, то можно увидеть, что там это крепление присутствует в комплекте. Опять нас где-то обманывают :( Само собой купить это крепление в розничной сети невозможно. Непонятно, зачем было экономить на этом копеечном аксессуаре?

Если пользователь захочет использовать два и более жестких диска в этом корпусе, то ему придется самостоятельно придумывать и изготавливать крепление для нагнетающих вентиляторов. Иначе возможна ситуация перегрева массива жестких дисков, что может весьма негативно отразиться на их функционировании. Для одного жесткого диска это некритично. Хотя я с трудом могу себе представить, что в таком корпусе будет установлен всего один жесткий диск. Также можно надеяться на то, что крепление для вентиляторов появится в продаже или появится возможность его заказать.

ЖК-дисплей

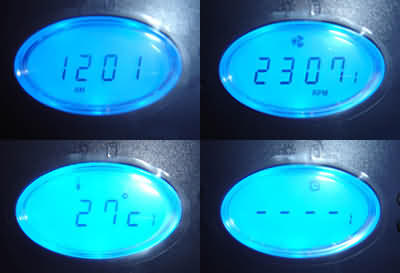

Изюминкой данного корпуса является жидкокристаллический дисплей, на котором может отображаться текущее время, скорость вращения вентиляторов (4 канала), температура термодатчика (4 канала), будильник (4 значения).

Управление производится с помощью 4 кнопок: Mode (переключение режимов), Set (настройка) ∇ и Δ (изменение параметров).

  • Часы. Отображается время в 12-ти часовом (am/pm) или в 24-x часовом формате.
  • Температура. Отображаются показания термодатчиков. В комплекте с корпусом идут 2 термодатчика, дополнительно можно подключить еще два. Их можно размещать в любом месте системного блока. Показания выводятся либо в градусах Цельсия, либо в градусах Фаренгейта.
  • Скорость вентиляторов. Отображается скорость подключенных вентиляторов, конечно, при условии, что вентиляторы снабжены тахометрами. Скорость вращения лопастей можно регулировать в пределах 15-25% в зависимости от вентилятора. Например, идущий в комплекте 120-мм вентилятор Top Motor DF1212SM регулируется от 1528 до 2086 оборотов. Всего можно подключить 4 вентилятора.
  • Будильник. Всего можно установить до 4-х будильников. По наступлению заданного времени, подается звуковой сигнал.

Изображение на дисплее четкое, различимо при любых условиях освещения. Подсветка дисплея — ярко-синего цвета. Она горит всегда, когда блок питания включен и на материнскую плату идет дежурное напряжение. Кому-то это может не понравиться. Следовало все-таки предусмотреть возможность отключения подсветки. Если отключить компьютер от сети, то все настройки (время, скорость вентиляторов, будильники) сбрасываются. Хотя наличие батарейки могло бы исправить эту ситуацию. Опять-таки непонятная экономия.

Блок питания


В корпусе поставляется блок питания InWin IW-P300A2-0 300Вт, собственного производства, со следующими характеристиками:
Вход 100-120/200-240 В, 8/4А, 50-60 Гц

Напряжение (В) +12 В +5 В + 3,3 В +5 В sb -12 В -5 В
Ток (А) 15 30 28 2 0,8 03
Макс. мощность (Вт)   220
280

Достаточно качественный блок питания, который под нагрузкой выдает стабильное напряжение. Стоит заметить, что для подключения всех устройств (оптических приводов, НГМД, НЖМД), которые могут вместиться в корпус, длины проводов и количества разъемов явно недостаточно. Придется использовать переходники. Отсутствие разъемов SATA тоже не радует.

Сборка

Для сборки использовались следующие комплектующие:

  • Материнская плата — EPoX EP-4PDA3I
  • Процессор — Intel Pentium 4 2.4C
  • Кулер — Intel Box
  • Оперативная память — Hynix DDR 2х256 Мб PC-3200
  • Жесткий диск — Western Digital 1600JD 160 Гб SATA150
  • Видеокарта — Sapphire ATI RADEON 9800 Atlantis 128 Мб
  • Оптический привод — DVD+R/RW NEC ND-3500A
  • Оптический привод — DVD Teac DV516E/D
  • Дисковод — 3,5 дюйма, Samsung
  • Мобильное шасси для жесткого диска — Super Rack

Как видите, ничего необычного. Рядовой компьютер среднего класса для домашнего использования.

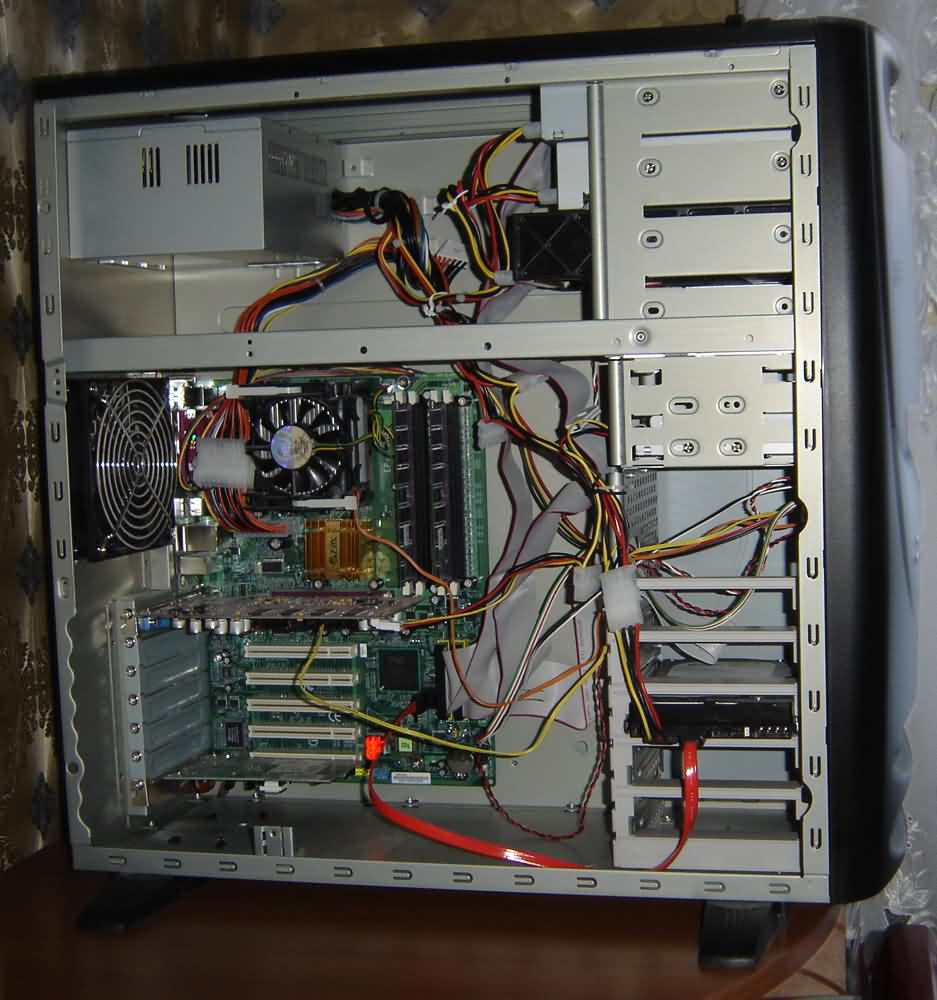

Благодаря тому, что внутри корпуса очень просторно, сборка системы не доставляет никаких проблем. Всегда есть место для маневра :) Для установки внешних устройств придется снять левую боковую и лицевую панели. Для установки жестких дисков, материнской платы, процессора, памяти, карт расширения достаточно снять только левую боковую панель.

Установив все комплектующие, начинаем их подключение. И тут выясняются 2 момента. Во-первых, для подключения верхних пятидюймовых устройств потребуются длинные IDE шлейфы. Стандартные (например, идущие в комплекте с материнской платой EPoX EP-4PDA3I IDE шлейфы длиной 50 см) не позволяют подключить 2 пятидюймовых устройства. Нельзя назвать это большой проблемой, т.к. в продаже встречаются интерфейсные шлейфы длиной 60-90 см. Причем, как обычные плоские, так и особо популярные в последнее время <круглые> шлейфы. Во-вторых, длины проводов блока питания для подключения винчестеров явно недостаточно. Придется использовать переходники или удлинители.



Включаем. Сразу обращаем внимание на низкочастотный гул, издаваемый 120-мм вентилятором при 2000 об/мин. После снижения скорости вращения лопастей до 1500 об/мин (с помощью многофункционального ЖК-дисплея) шум практически исчезает. 120-мм вентилятор в паре с 80-мм вентилятором в блоке питания неплохо справляются с отводом тепла из корпуса. Повторюсь, наша система далеко не лидер по тепловыделению, да и жесткий диск установлен всего один.

Краткие выводы

Корпус InWin X568 предназначен для использования, как в домашних условиях, так и в качестве основы для серверов начального уровня. Неплохой внешний вид, удобство сборки, хорошие возможности для расширения. Если самостоятельно установить два 80-мм вентилятора на передней панели (что, в общем-то, не так сложно), то тогда этот корпус без проблем справится и с гораздо более мощными конфигурациями, чем наша.

В целом корпус понравился. Конечно, есть некоторые недостатки, но в данном случае преимущества явно перевешивают.

Плюсы

  • Возможность быстрого доступа к двум внешним устройствам
  • Многофункциональный ЖК-дисплей
  • Быстрая и удобная установка внешних и внутренних пяти и трехдюймовых устройств
  • Большое внутренне пространство
  • Хорошее качество изготовления. Удачная конструкция шасси.

Минусы

  • Отсутствие фронтальных портов USB/аудио/FireWire
  • Отсутствие крепежной рамки для двух фронтальных вентиляторов
  • Сброс настроек ЖК-дисплея при отключении от сети

Обсуждение этого и других корпусов InWin происходит на форуме:

Продолжение следует…
