Обзор корпуса V-Tech 7105F

Часть первая. Общее описание и удобство сборки


Сегодня мы познакомимся с "Черной Жемчужиной" коллекции V-Tech — корпусом 7105F, основной особенностью которого является полностью перфорированная поверхность боковых панелей и "крыши" корпуса.

Упаковка и комплект поставки

Корпус поставляется в картонной коробке ожидаемых габаритов, оснащенной ручкой для удобства переноски. На внешнюю сторону коробки нанесена цветная полиграфия неплохого качества, демонстрирующая кусочек корпуса крупным планом, а также три фотографии размером поменьше с изображением кейса в разных "позах". Похоже, что коробка эта универсальная и используется производителем для целой серии корпусов четырех возможных расцветок. О том, какой корпус находится в коробке, можно понять по черным маркерам напротив конкретной модели и цвета.

Общий вес (брутто) коробки с корпусом — семь с половиной килограмм.

Комплект поставки включает в себя:

  • сетевой шнур

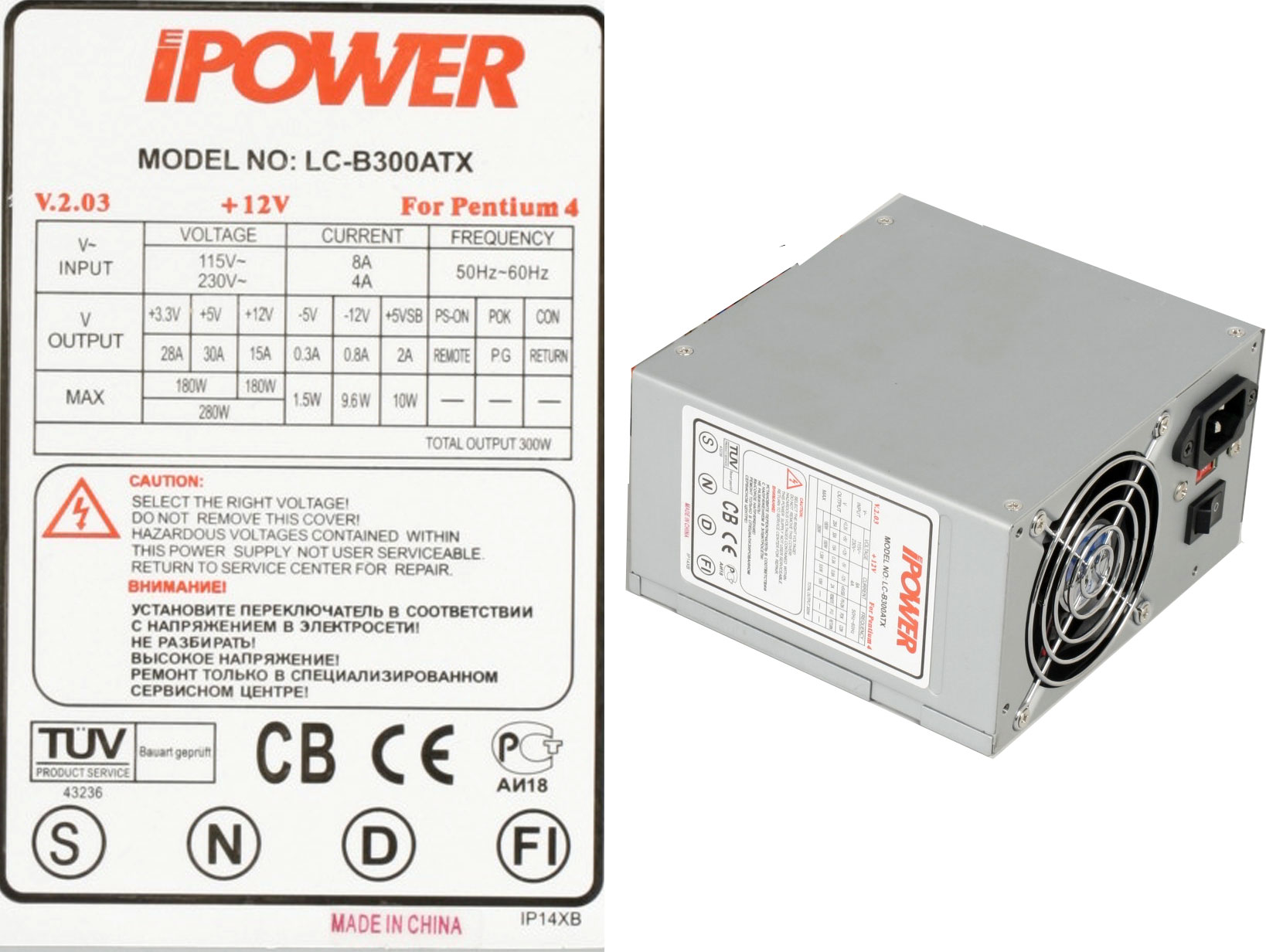

  • блок питания iPower , с заявленной мощностью 300 ватт
  • вентилятор S12025L типоразмера 120 мм, с максимальным током потребления 0,15А
  • комплект крепежа
  • ручки и ножки для корпуса (о них более подробно чуть позже)
  • инструкцию пользователя на английском языке
  • листочек с распиновкой разъемов передней панели
  • краткий английский мануал на встроенный ЖК-дисплей

Инструкция на корпус черно-белая, плакатного типа. В сложенном виде она не больше коробки от компакт-диска, а в разложенном занимает пару листов формата А4. Слов в ней мало, в основном фотографии, демонстрирующие пошаговую сборку/разборку корпуса. Она показалась не вполне удачной, потому что некоторые пункты слегка запутаны, а некоторые и вовсе не соответствуют действительности. Как бы то ни было, со сборкой системы в этом корпусе удалось совладать (ничего при этом не сломав!) так что инструкцию можно признать удавшейся.

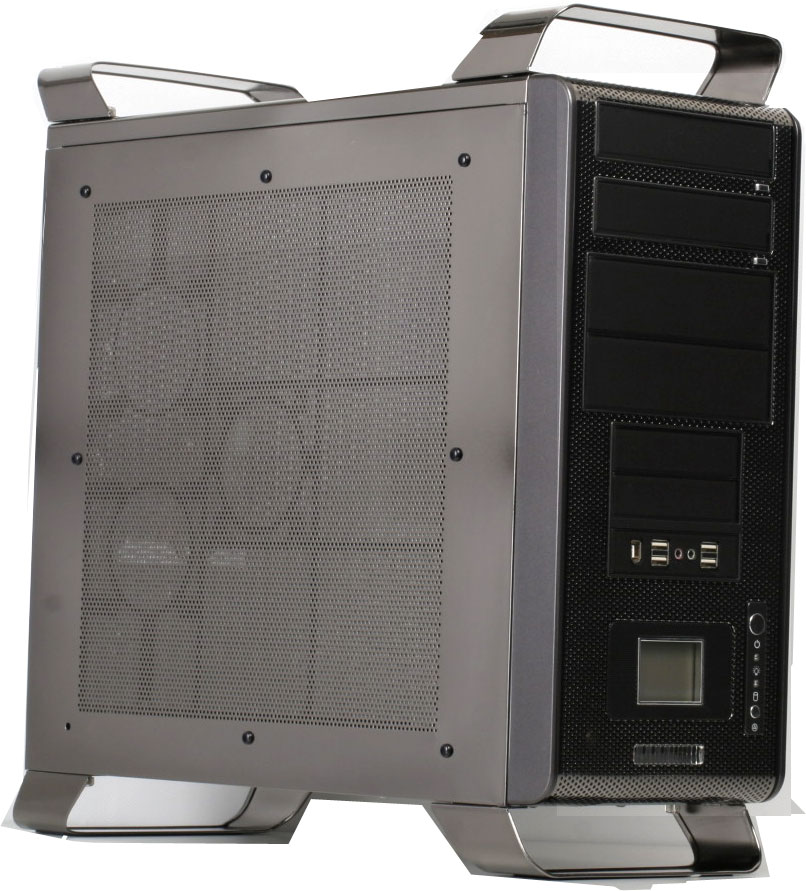

Общее описание корпуса

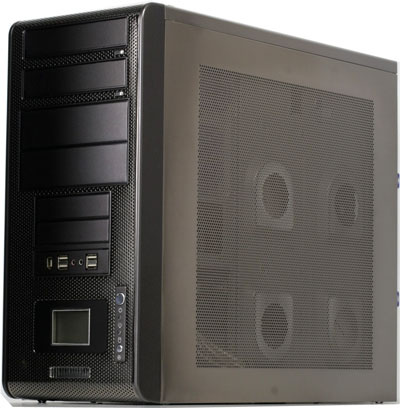

Сам корпус представляет собой довольно компактный miditower (габариты Ш×В×Г: 192×403×444 мм), несущий на борту четыре отсека под 5,25 дюймовые устройства, причем два из них оснащены декоративной шторкой, что позволяет ставить в них оптические приводы любого цвета, сохраняя при этом единый стиль оформления. Для трехдюймовых устройств предусмотрено два внешних отсека, плюс съемная корзина на 4 HDD. Стенки выполнены из стали толщиной 0,8 мм, что вроде бы и не мало, но, учитывая обильную перфорацию, явно недостаточно для обеспечения непоколебимой жесткости — стенки весьма и весьма хлипкие, гнутся под сильным давлением пальцев.

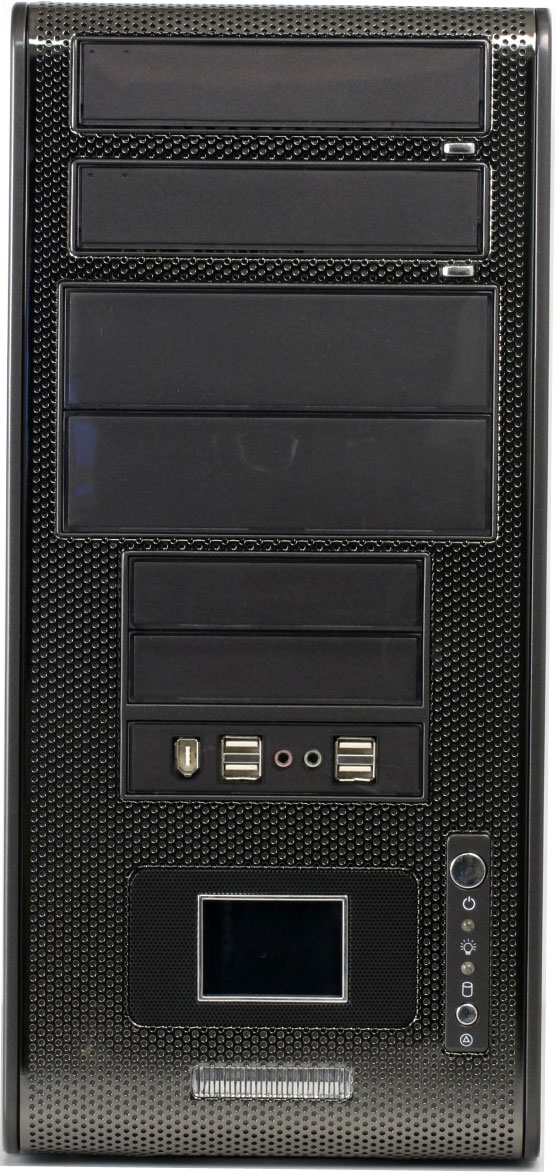

Передняя панель (не считая заглушек и боковин) также стальная и перфорированная. Корпус выкрашен в черный цвет, поверхность прекрасно полирована и отражает всё, будто настоящее зеркало. Пожалуй, прозвище "Черная жемчужина" корпус получил именно за свой окрас, и с этим трудно не согласиться. Но красота красотой, а отпечатки пальцев на корпусе остаются в большом количестве, и удаляться краешком майки, похоже, не обучены. Здесь как нельзя кстати пришлась бы салфетка для оптики, но производитель об этом либо не знает, либо экономит (второе, ясное дело, более вероятно).

Кнопки включения и перезагрузки расположились в нижней части передней панели, их размеры позволяют не перепутать их на ощупь и, вместе с тем, не заниматься такой глупостью, как нажимание Reset стержнем ручки, винтиком или иголкой. Кнопки хорошо подпружинены, люфт практически отсутствует, а нажатие происходит с четким щелчком. Включение компьютера индицируется синим светодиодом, активность жесткого диска — зеленым.

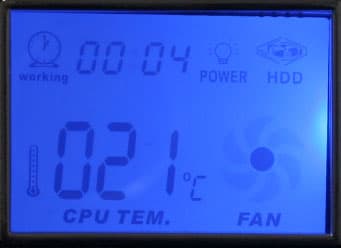

Рядом с кнопками расположился приличных размеров ЖК-дисплей, имеющий, к сожалению, скорее декоративную, чем реально прикладную функцию. Он умеет:

  • показывать время работы компьютера (обнуляется при выключении)
  • отображать обращения к жесткому диску
  • показывать температуру одного термощупа
  • рисовать анимированный значок вращающегося вентилятора
  • при превышении температурой порога в 70 градусов дисплей начинает мигать, сигнализируя пользователю о неполадке

Не особо впечатляет, не так ли? Дальше — больше. Таймер работы компьютера сбрасывается в ноль при достижении цифры 99:99, так что рекорды с его помощью ставить не удастся. Мало того, он еще и сбрасывается просто так, без каких-либо видимых на то причин (у меня такое было дважды, на 19 и 54 часу работы). Термощуп контроллера весьма короток и дотягивается до верхнего края материнской платы только в натяг, что несколько неудобно. Контроллер обновляет данные о температуре раз пять в секунду, поэтому циферка на дисплее постоянно дергается, причем в достаточно широком диапазоне (+/- 3 градусов). Как выяснилось позднее, этот недостаток устраняется путем приклеивания (или прижима) большей части поверхности термощупа к объекту наблюдения. Анимация пропеллера не отключается, и не зависит ни от каких внешних факторов, просто этакий элемент декора. Питается всё это от стандартного разъема, как на HDD, причем, благодаря встроенному разветвителю, разъем удастся сохранить свободным и подключить к нему, например, неоновую лампу.

Прямо под нижней заглушкой внешнего трехдюймового отсека расположились четыре разъема USB, один FireWire и два миниджека под наушники с микрофоном. Качество самих разъемов хорошее, ощущения того, что выдергивание флэшки утянет за собой разъем, не возникает. А с подключением разъемов к материнской плате придется повозиться, так как все они заканчиваются "букетами" однопиновых штырьков. Зато универсальность, как говорится, налицо!

А еще корпус с легкостью заменит вам ночник. Света от него не много, а очень много. Ярким светом горят светодиоды POWER и HDD (пользоваться индикатором на ЖКД необязательно), подсветка дисплея, да еще и дополнительный свет в самом низу передней панели, прикрытый светорассеивателем.

Сборка системного блока

Процесс снятия и установки передней панели прост и с легкостью осуществляется без применения доп. инструментов.

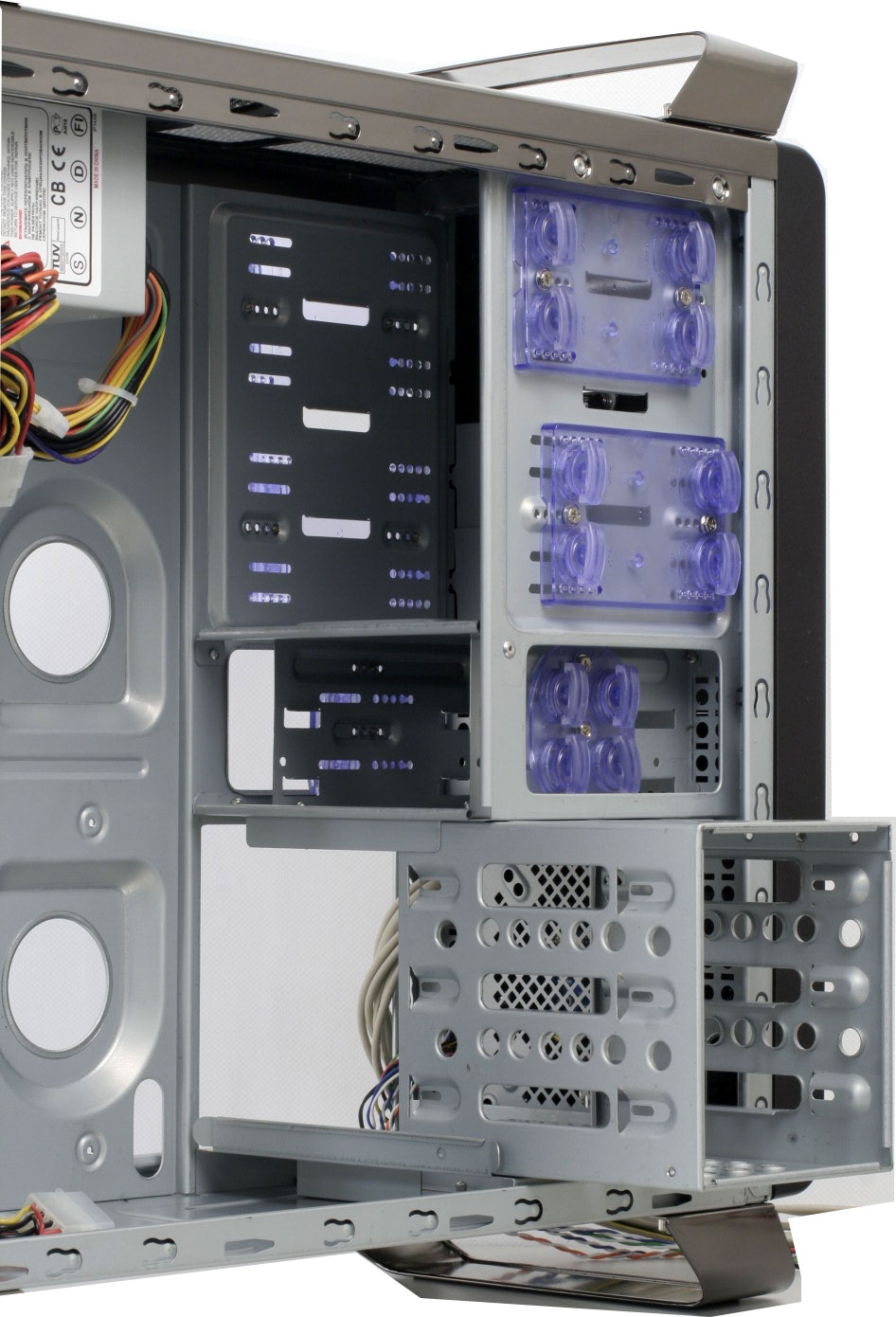

В корпусе предусмотрено безвинтовое крепление оптических приводов и устройств во внешних трехдюймовых отсеках. Крепление производится в четырех точках, оно достаточно удобно и надежно. Однако установить в пятидюймовый отсек что-нибудь кроме оптического привода (или устройства с аналогичными габаритами и системой крепления) будет сложно — мешает та самая система безвинтового крепежа.


Жесткие диски крепятся к корзине винтами, резиновые виброгасящие прокладки отсутствуют. Корзина, будучи установленной в корпусе, представляет собой прочную конструкцию, однако на весу она сильно теряет в прочности, стенки немного прогибаются. К корпусу корзина крепится одним винтом с накатной головкой. Её салазки очень тугие, но это как раз и придает ей ту самую дополнительную жесткость. Корзина, как это сейчас модно, повернута на 90 градусов. Это, конечно, упрощает работу с винчестерами, но ухудшает их обдув и создает некоторое давление на подходящие к жестким дискам кабели (на них давит левая стенка корпуса).

Заглушки под платы расширения можно только выламывать, что несколько странно для корпуса данной ценовой категории. Более того, самая верхняя заглушка заранее выбита производителем, посчитавшим, что на это место пользователь обязательно что-то поставит. В принципе, в большинстве случаев так оно и будет.

Материнская плата крепится стандартным образом — через латунные стоечки, идущие в комплекте. Никаких трудностей здесь возникнуть не должно, крепежных отверстий предостаточно.

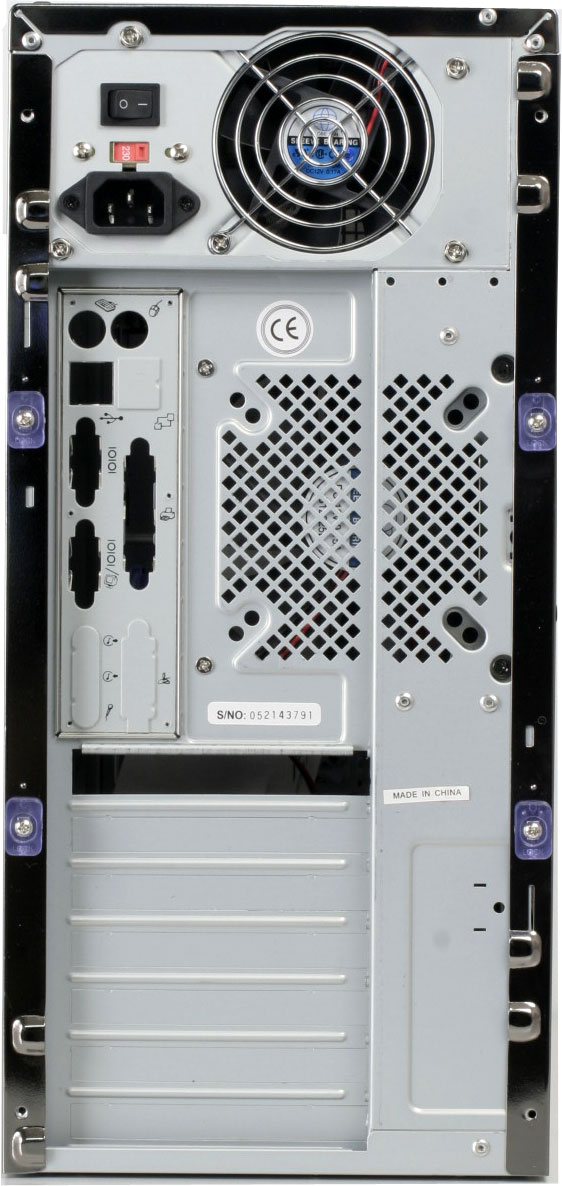

вид шасси сзади

Альтернативный БП также устанавливается весьма просто, особенно в том случае, если корпус лежит на боку. Ничего никуда не упирается, крепежные отверстия полностью совпадают.

Боковые стенки фиксируются каким-то необычным способом, претендующим на безотверточное обращение. Состоит он из пластмассовых "замков" (по два на каждую стенку), которые, по идее, должны ходить вверх и вниз, определяя, тем самым, положение открыто/закрыто. Но это всё в теории, на практике руками их сдвинуть, мягко говоря, непросто, а небольшое ослабление винта в этом замке просто разваливает его на две части. И получается, что работает он, как простой винт и без отвертки к нему не подберешься. Самой классное в этой системе то, что в комплекте идет целый пакетик винтов с накатной головкой и все эти чудо-замки можно преспокойно выбросить, правда, предназначены эти винты для крепления ручек и ножек, но никто не помешает воспользоваться ими с другой целью :)

Левая стенка корпуса снимается, пусть и с трудом, но руками, а с правой такой трюк не проходит, приходится поддевать её отверткой, благо к порче покрытия это не приводит, но все же неприятно. Ставить стенки назад в вертикальном положении корпуса неудобно, лучше его положить или наклонить его.

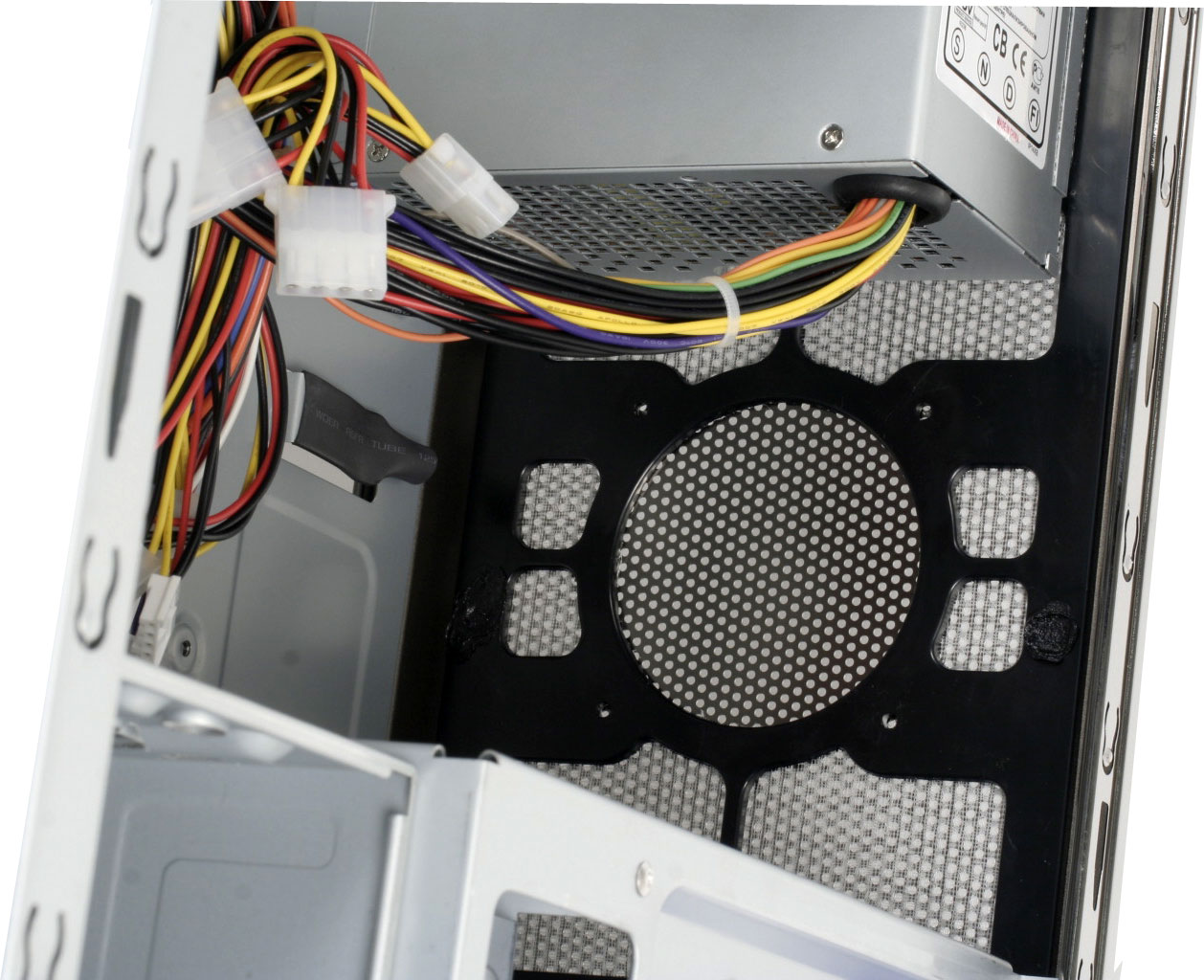

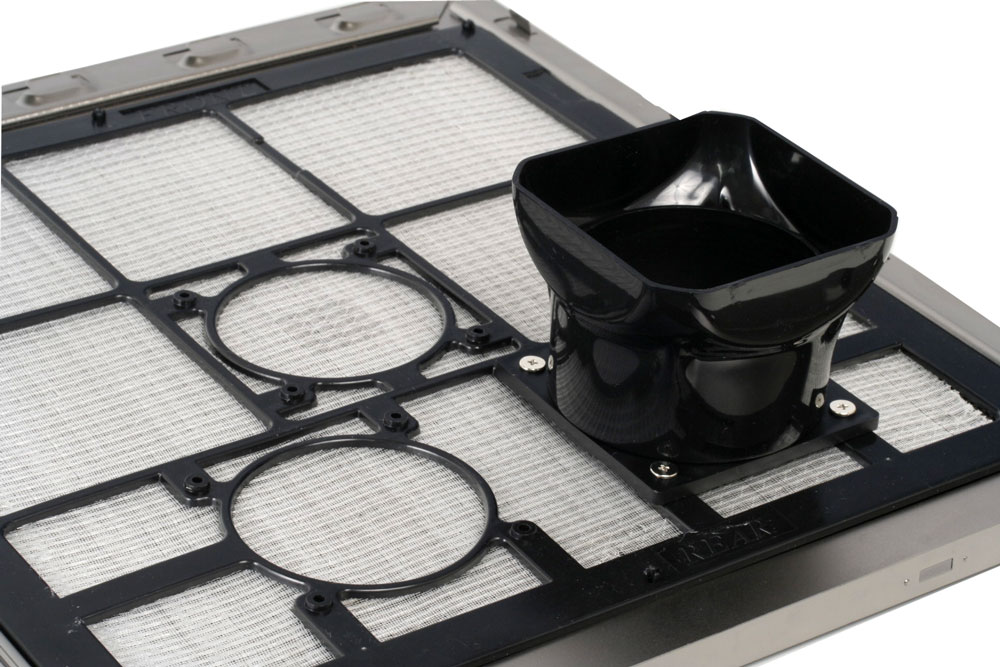

Левая и верхняя стенка корпуса оснащены несъемным пылевым фильтром из прочной сетки, напоминающей ту, что ставят на окна против насекомых. Правая стенка почему-то обделена таким фильтром, видимо производитель считает, что она там ни к чему, а может быть, это опять банальная экономия?

Корпус оснащен шестью(!) местами для установки дополнительных вентиляторов: два универсальных (спереди и сзади) под типоразмеры 80,92 или 120 мм и еще четыре (три на левой стенке и один на верхней) под 80 мм вентиляторы. На один из вентиляторов боковой стенки можно установить идущий в комплекте кожух для прямого доступа свежего воздуха. Все вентиляторы крепятся с помощью винтов, никаких защелок не предусмотрено. Задний вентилятор реально установить только магнитной отверткой, но даже в этом случае придется попотеть, пытаясь загнать винт на его законное место. Дополнительные пылевые фильтры под вентиляторы на передней и задней панели отсутствуют.

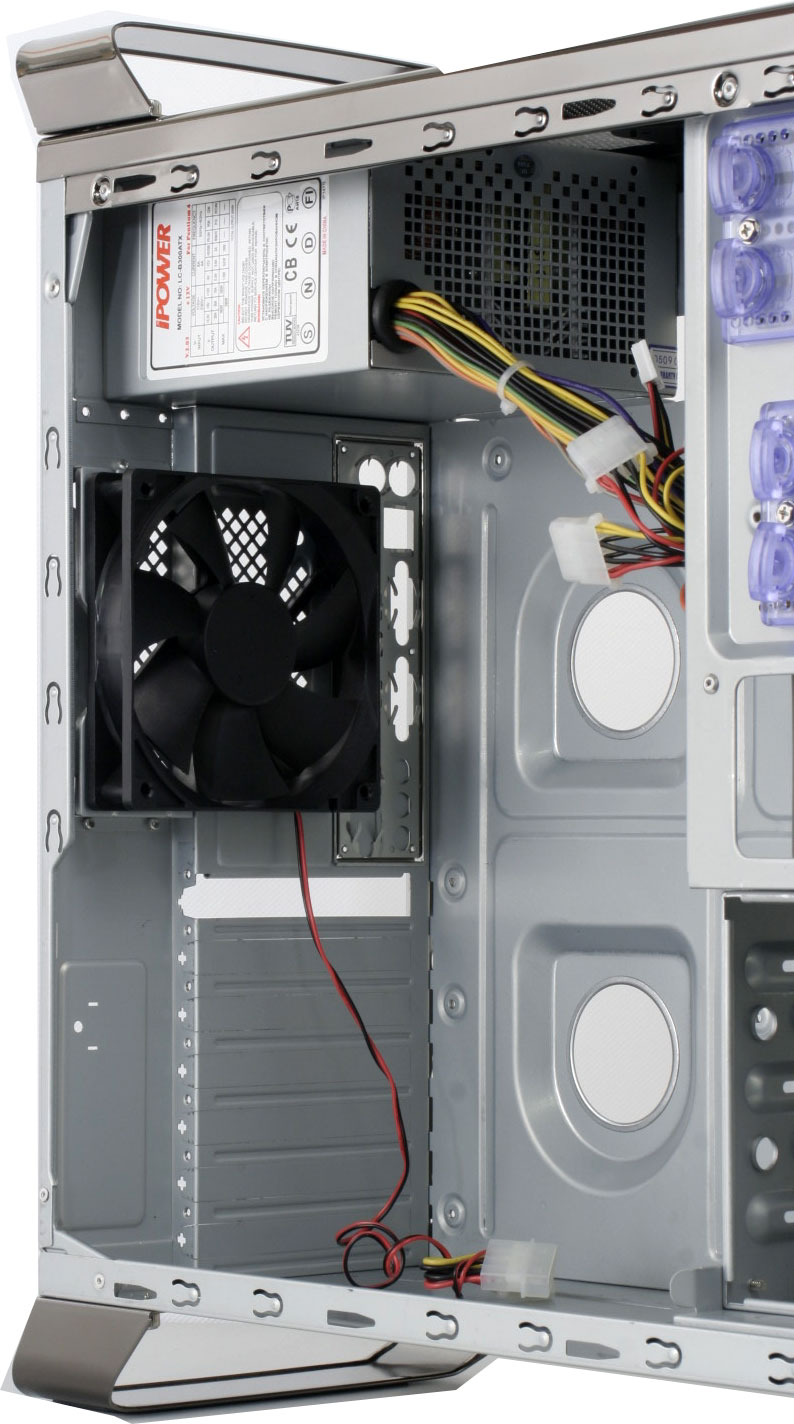

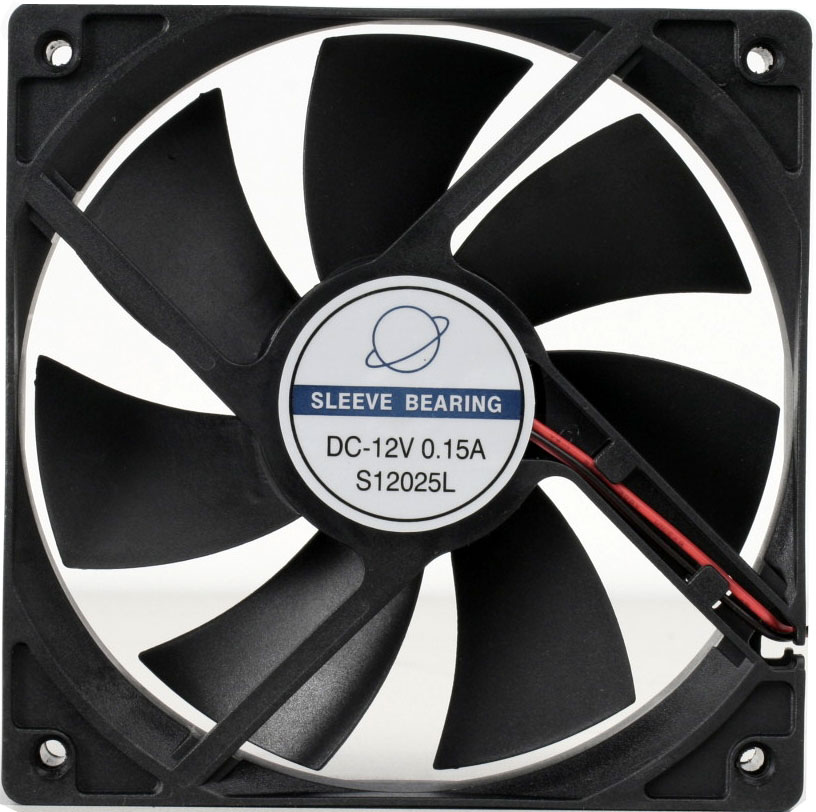

В комплекте идет всего один вентилятор типоразмера 120 мм, предустановленный на заднюю стенку корпуса. Подключается он так же, как и ЖКД на передней панели, то есть о счетчике оборотов можно сразу забыть. Производитель сего устройства предпочел остаться неизвестным, но косвенные признаки указывают на то, что это Globe Fan.

В любом случае польза от него всё равно незначительная, количество оборотов на глазок не превышает 800-900 раз в минуту, а поток воздуха не ощущается сухой рукой уже в паре сантиметров от вентиляционных отверстий. И при всем при этом он умудряется довольно громко и неприятно стучать подшипниками. Кому такое нужно? По-моему, никому.

В целом сборка прошла гладко, без травм корпуса, железа и кожных покровов тестера :)
Острые края не попадались, всё достаточно хорошо завальцовано. Серенький NEC прекрасно разместился за декоративной шторкой пятидюймового отсека, кнопка выброса отлично срабатывает, правда, холостой ход у нее очень большой, однако это, скорее всего, особенность всех механизмов подобного рода.

Заглушка портов ввода/вывода по физическим свойствам копирует такую же заглушку, идущую в комплекте со всеми современными материнскими платами, то есть её монтаж/демонтаж не вызывает каких-либо трудностей. Упомянул о ней не случайно, потому что в голове до сих пор живы воспоминания о том, как пришлось выпиливать этот самый I/O shield ножовкой(!) из корпуса чудесной фирмы Марафон. А теперь обещанный рассказ о ножках и ручках. В комплекте с корпусом идут четыре, на первый взгляд, одинаковые ручки из прочного металла. Однако две из них имеют резиновое покрытие — это и есть ножки. Ручки крепятся с помощью двух винтов, крепление простое и надежное. Корпус, установленный на такие ножки, не скользит, но зато заваливается на бок от слабенького толчка ногой, так что будьте осторожны.

Дизайнеры пытались в очередной раз скопировать дизайн Макинтоша и в очередной раз, на наш взгляд, не особо удачно. Дизайн, конечно, штука очень индивидуальная и, возможно, что и такой вариант кому-нибудь понравится.

Обзор корпуса V-Tech 7105F. Часть вторая. Тестирование. Итоги

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Корпус V-Tech 7105F предоставлен компанией Case.ru
