Корпус Thermaltake SD101



Thermaltake SD101

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Компания Thermaltake в ноябре 2012 года анонсировала выпуск нового корпуса под названием SD101 (более полное и точное название — VP11821N2E) для сборки HTPC. Уже по первым фотографиям стало понятно, что корпус построен на точно таком же шасси, что и In Win BM639. При этом дизайн, система охлаждения и комплектный блок питания у Thermaltake SD101 свои, так что продукт получился в достаточной степени индивидуальным и достойным отдельного рассмотрения.

Корпус поставляется лишь в одном варианте расцветки — черном. Комплектный блок питания выполнен в проприетарном форм-факторе, способен выдавать мощность до 180 Вт и оснащен системой активного PFC.

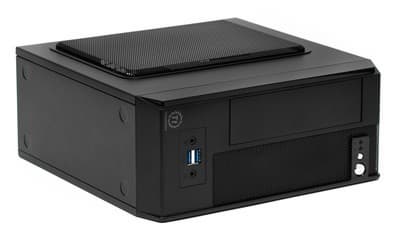

Thermaltake SD101

Thermaltake SD101 упакован в коробку из качественного картона, на внешнюю сторону которой нанесена цветная полиграфия с изображениями самого корпуса и перечислением его основных характеристик. Комплект поставки трудно назвать богатым, в него входит: инструкция по сборке, в том числе и на русском языке, комплект винтов, набор одноразовых стяжек, 4 резиновые ножки и спикер.

Компоновка

Корпус представляет собой однообъемную конструкцию с блоком питания в передней части, который имеет форму сильно вытянутого параллелепипеда и располагается вертикально. В случае поломки найти замену такому БП будет весьма проблематично.

Там же в передней части корпуса расположено посадочное место под полноразмерный оптический привод. Отсек для одного накопителя формата 2,5 или 3,5 дюйма находится на нижней стенке ближе к задней ее части.

Thermaltake SD101

Подложка системной платы находится в привычном месте — на правой стенке корпуса (или на нижней, если положить его на бок). Thermaltake SD101 предусматривает установку двух низкопрофильных плат расширения длиной до 172 мм каждая. В случае установки оптического привода максимальная высота процессорного кулера ограничивается 45 мм.

Конструкция

Габариты Thermaltake SD101 — 264 (Д) × 261 (Ш) × 119 (В) мм. Вес вместе с блоком питания составляет всего 2,8 кг. Конструкция получилась такой легкой из-за наличия перфорации на большей части площади, а также в связи с применением относительно тонкой стали — 0,7 мм для боковых стенок и 0,6 мм для отдельных частей шасси.

Thermaltake SD101

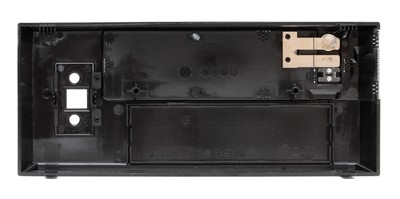

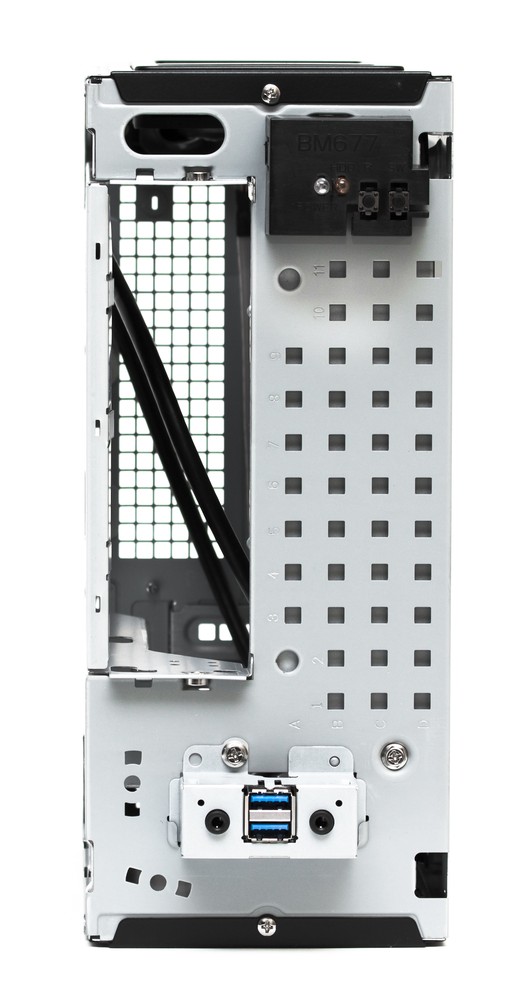

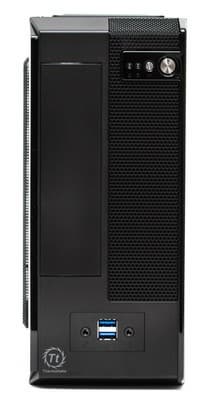

Декоративная передняя панель выполнена из черного пластика, окрашенного, насколько об этом можно судить по визуальным признакам, в массе. Она крепится к корпусу за счет 4 распорок, на ее (де)монтаж уходят считанные секунды. Никаких проводов к данной панели не крепится — блоки кнопок, индикаторов и фронтальных портов полностью распаяны на шасси.

Thermaltake SD101

В верхней части передней панели расположены кнопки включения, перезагрузки, а также два светодиода синего (Power) и оранжевого (HDD) цвета. Кнопки имеют круглую форму и небольшой ход, срабатывают почти бесшумно, возникает ощущение, что кнопка нажата не до конца и нужно давить сильнее. Кнопка включения имеет намного больший диаметр, однако Reset не настолько мал, чтобы для его нажатия приходилось прибегать к использованию тонких подручных предметов. Светит синий диод, к сожалению, слишком ярко, в темном помещении это наверняка будет заметно раздражать. Свечение настолько сильное, что в значительной степени перекрывает индикатор активности HDD, который абсолютно теряется на его фоне.

В нижней части декоративной панели можно обнаружить два порта USB 3.0 и стандартные разъемы для подключения микрофона и наушников. Приятно видеть, что USB-порты выполнены по новому стандарту, однако при этом они так близко расположены друг к другу, что подключить одновременно два не самых маленьких устройства будет проблематично.

Thermaltake SD101

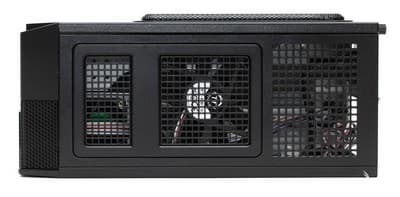

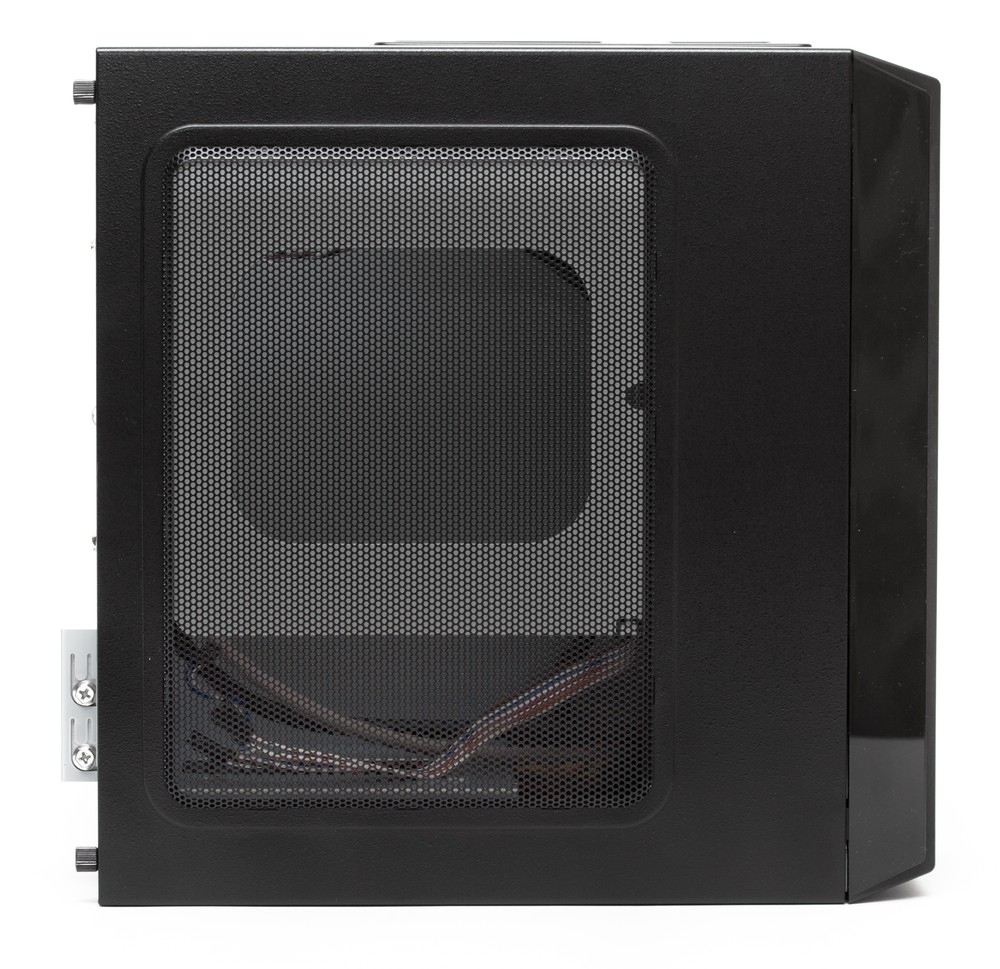

Левая боковая стенка практически полностью представляет собой перфорированную сетку. Эта особенность помогает улучшить систему вентиляции корпуса, именно ее не хватало многим покупателям In Win BM639. Сетка довольно прочная, хорошо выглядит, но не может служить в качестве пылевого фильтра ввиду слишком большого диаметра отверстий.

Правая стенка абсолютно глухая, равно как и нижняя. Единственное, что стоит отметить — это наличие небольших углублений в углах двух этих стенок для установки комплектных ножек. Эта процедура является опциональной, потому что корпус и так отлично стоит на твердой поверхности, но наличие резиновых «прокладок» может немного погасить исходящую в процессе работы ПК вибрацию и сделать Thermaltake SD101 чуть более тихим.

Thermaltake SD101

На верхней стенке помимо обильной перфорации нашлось место и для единственного корпусного вентилятора типоразмера 80 мм. На задней стенке опять же присутствует большое количество перфорированных отверстий, а также имеется петля для установки навесного замка, блокирующего снятие левой боковой стенки.

Система вентиляции

Посадочное место для корпусного вентилятора в SD101 всего одно — на верхней стенке, и оно уже занято вентилятором Thermaltake TT-8015 типоразмера 80 мм с током потребления 0,16 А, подключаемого стандартным 3-контактным разъемом. Номинальная скорость вращения — 2400 об/мин, работает вентилятор на выдув.

Комплектный блок питания охлаждается крошечным 40-миллиметровым вентилятором, который крепится с внешней стороны БП в непосредственной близости от верхней стенки. Он работает на выдув, выбрасывая тем самым горячий воздух из блока питания через отверстия в верхней части корпуса.

Thermaltake SD101

В случае установки оптического привода максимальная высота процессорного кулера будет ограничиваться 45 мм, однако без него можно поставить модели высотой до 90 мм.

Ни одного пылевого фильтра в комплекте поставки не предусматривается, поэтому потенциальному обладателю данного корпуса нужно быть готовым к регулярным чисткам.

Сборка системного блока

Для снятия левой боковой стенки достаточно открутить два винта с накатной головкой. Метод крепления боковых стенок — прислонно-сдвижной. Механизм крепления работает четко, лишних усилий прикладывать не приходится.

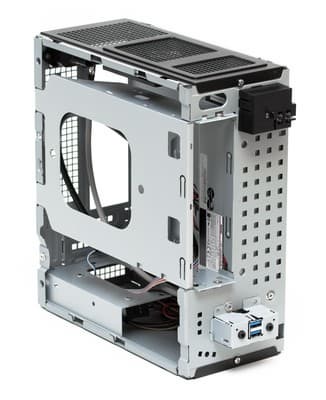

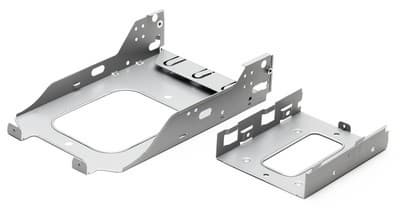

Доступ к установке системной платы перекрывает внушительных размеров адаптер для установки оптического привода. Для его демонтажа нужно открутить 2 винта под крестовую отвертку, после чего повернуть адаптер примерно на 45 градусов и извлечь его из неглубоких пазов в передней части корпуса.

Thermaltake SD101

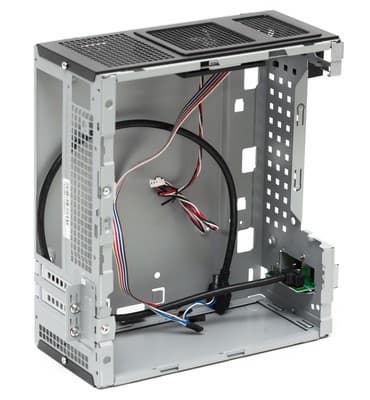

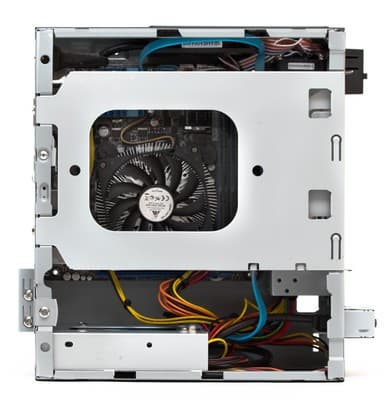

Системная плата устанавливается на стандартные полые шестигранники с резьбой, заранее проставленные производителям в местах, соответствующих монтажным отверстиям для плат стандарта Mini-ITX.

При этом демонтировать блок питания для установки каких-либо комплектующих не требуется, но при желании его можно извлечь из корпуса, открутив 4 винта под крестовую отвертку и продвинув его на несколько сантиметров по направляющим. Для полного извлечения блока питания из корпуса нужно открутить еще 2 винта, которыми крепится гнездо питания на задней стенке корпуса. Установка БП в корпус также достаточно проста и выполняется в обратном порядке.

Thermaltake SD101

Кронштейн для крепления дискового накопителя находится в нижней задней части SD101. Он крепится к шасси за счет одного винта под крестовую отвертку и коротких направляющих. Кронштейн используется для установки как полноразмерных, так и 2,5″ накопителей, разница заключается только в том, что 3,5″ диск фиксируется 4 винтами в боковых стенках, а 2,5″ модели прикручиваются через 4 отверстия в их нижней стенке.

Thermaltake SD101

Крепление заглушек для плат расширения раздельное, винтовое. USB-порты c фронтальной панели подключаются монолитной 20-контактной колодкой, при этом переходник на 8-контактную колодку USB 2.0 отсутствует. Аудиоразъемы также подключаются монолитным коннектором с поддержкой стандарта HDA без обратной совместимости с AC’97. Набор проводов для подключения кнопок и индикации представлен традиционной россыпью.

Блок питания Thermaltake TT-180AH7NIB

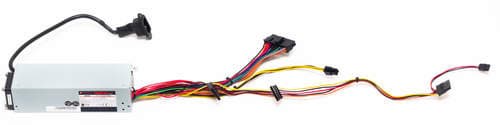

Внешний вид блока питания Thermaltake TT-180AH7NIB

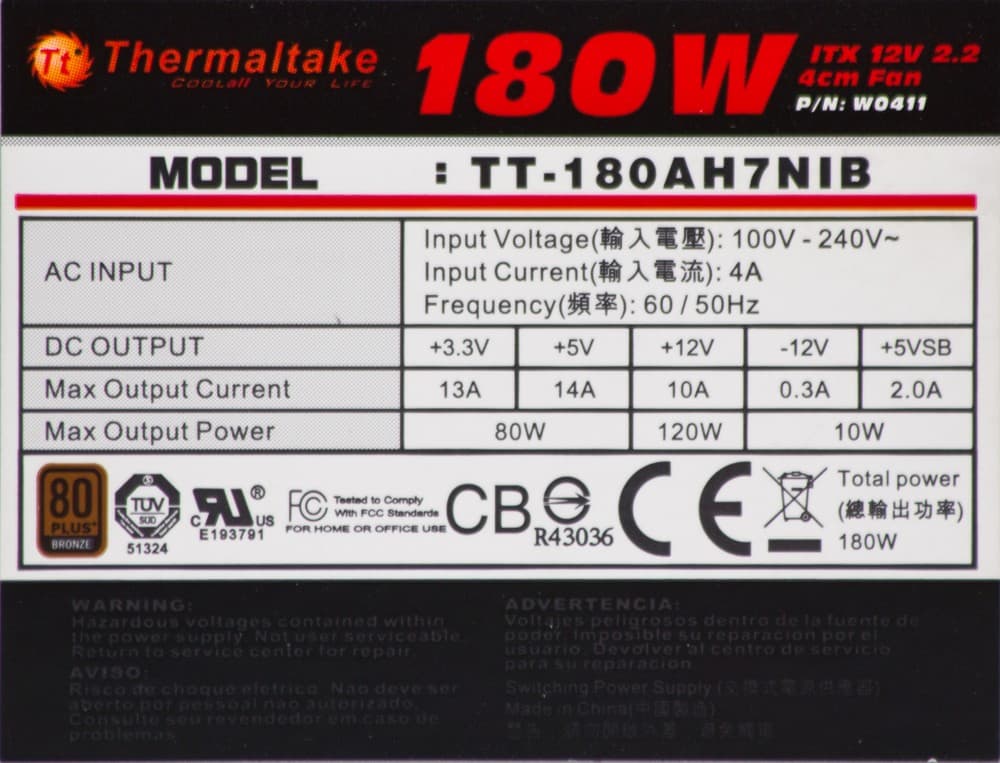

В корпусе установлен компактный блок питания, найти которому замену будет непросто. Максимальная мощность блока питания составляет 180 Вт, из которой 120 Вт БП способен отдать по каналу +12VDC. Этого достаточно для питания почти любой современной системы с интегрированным видео за исключением топовых и разогнанных решений.

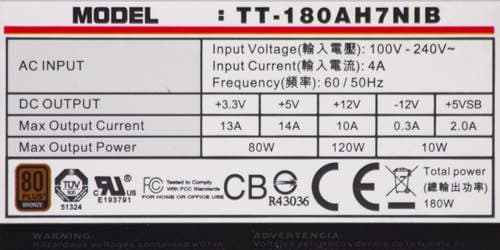

Характеристики блока питания Thermaltake TT-180AH7NIB
Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connector1
8 pin SSI Processor Connectorнет
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connectorнет
4 pin Peripheral Connectorнет
15 pin Serial ATA Connector3+ один разъем Mini-SATA Power
4 pin Floppy Drive Connectorнет

Длина проводов очень небольшая, но с учетом размеров корпуса, для которого предназначен данный БП, ситуация вполне нормальная. Количество разъемов вполне достаточно для большинства применений — правда, стоит учитывать отсутствие разъемов Peripheral Connector, зато стандартных разъемов SATA Power сразу три.

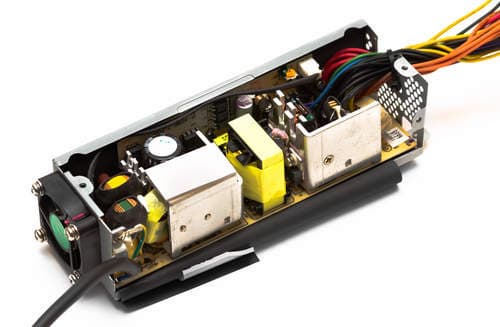

Вид платы блока питания Thermaltake TT-180AH7NIB

Блок питания охлаждается вентилятором типоразмера 40 мм, который установлен на внешней грани одного из торцов корпуса БП. AD0412MX-G70 основан на подшипнике Hypro, представляющем собой усовершенствованный вариант подшипника скольжения, оптимизированного для работы в высокооборотистых механизмах.

Основные полупроводниковые элементы расположены на нескольких компактных радиаторах, топология в блоке питания используется типовая для дешевых решений: групповая стабилизация каналов +5VDC и +12VDC, активный корректор коэффициента мощности имеется.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

За исключением канала +3.3VDC отклонения напряжений от номинала невелики.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
более пяти процентовнеудовлетворительно
+5 процентовплохо
+4 процентаудовлетворительно
+3 процентахорошо
+2 процентовочень хорошо
1 процент и менееотлично
−2 процентаочень хорошо
−3 процентахорошо
−4 процентаудовлетворительно
−5 процентовплохо
более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

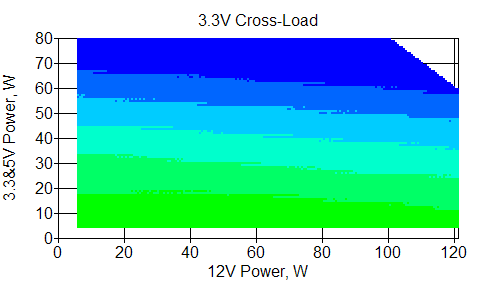

Отклонения по линии +3,3 VDC
Отклонения по линии +5 VDC

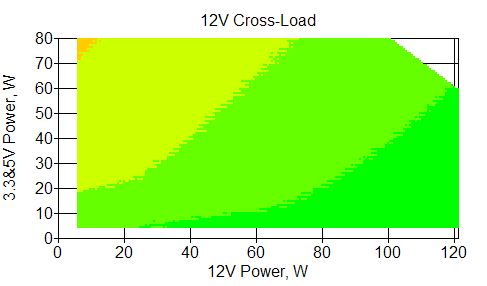

Отклонения по линии +12 VDC

Отклонения по каналу +3.3VDC имеют большие значения при высокой мощности нагрузки, однако в типичных режимах параметры вполне адекватные. По остальным каналам отклонения находятся в пределах трех процентов — это хороший показатель.

Эффективность и экономичность
Мощность, ВтКПДКМQ, Вт
18086,87%99,07%27,2
12588,28%98,68%16,6
5083,75%95,69%9,7

Эффективность и экономичность находятся на вполне приличном уровне для комплектного блока питания.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

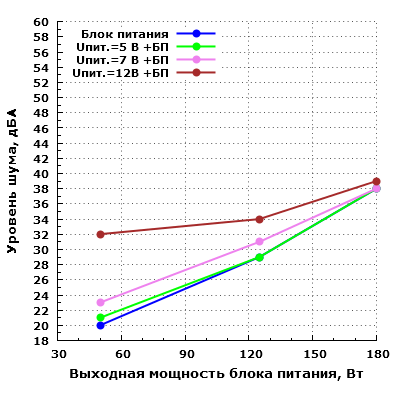

Уровень шума корпуса

В данном случае мы измерили уровень шума корпуса, находящегося в ближнем поле, что типично при настольном размещении системного блока. Измерения были проведены в следующих режимах:

  • Корпусной вентилятор без БП
  • Только БП
  • БП совместно с корпусным вентилятором

Несмотря на маленький размер и высокие обороты вентилятора в блоке питания, при работе на малой мощности он имеет довольно низкий уровень шума, а при средней мощности нагрузки, порядка 125 Вт, шум все еще ниже среднетичного для жилого помещения в дневное время суток. И даже на максимальной мощности уровень шума БП ниже эргономичного предела в 40 дБА.

Комплектный вентилятор корпуса при питании от 5 вольт также весьма тих, при питании от 7 вольт шум от него немного повышается, а вот при питании от 12 В шумит он уже заметно, достигая средних значений шума для жилых помещений в дневное время суток.

В целом, уровень шума корпуса с комплектным БП вполне укладывается в 32 дБА при нагрузке в виде платформ с процессором, имеющим TDP порядка 95 Вт, а при меньших нагрузках вполне реально уложиться и в 25 дБА при условии невысокой нагрузки на систему.

Таким образом, мы считаем, что акустическая эргономика корпуса находится на хорошем уровне. С другой стороны, для любителей тишины данная модель вряд ли подойдет.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата ASUS P8H61-I LX
  • Процессор Intel Celeron G540
  • Процессорный кулер Glacialtech Igloo i630 Light
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной. Поскольку в рассматриваемом корпусе невозможна установка тестового графического ускорителя Radeon HD5750, используется интегрированная в процессор графика.

Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Замеры температуры производились программой SpeedFan в следующих режимах:

  • Idle — режим простоя. Работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа. Данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа. Здесь нагрузка на компоненты ПК должна быть максимальной.

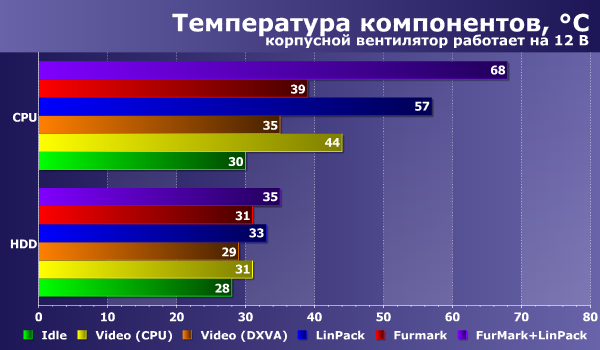

Результаты тестов представлены на диаграммах:

Отметим, что все тесты проводились без установленного в корпусе оптического привода, что увеличивало приток холодного воздуха к процессору и позволяло кулеру работать тише и эффективнее. Дополнительно был проведен тест на нагрев при максимальной нагрузке, но уже с приводом; в этом случае температура CPU поднялась на 4 градуса и составила 72 градуса по Цельсию.

Таким образом, система охлаждения Thermaltake SD101 показала достаточно высокую эффективность, особенно при использовании корпусного вентилятора в номинальном режиме. При условии отсутствия ODD и использовании эффективного кулера SD101 вполне способен вместить в себя конфигурации на базе современных Intel Core i5 и даже Core i7, а также аналогичные по нагреву процессоры AMD. Если же привод все-таки будет установлен, то разумнее будет ограничиться процессором с TDP порядка 60 Вт или меньше.

Позиционирование и выводы

Корпус Thermaltake SD101 в первую очередь позиционируется производителем в качестве основы для HTPC. Как раз на эту роль он больше всего и подходит. Если не использовать оптический привод, то система охлаждения корпуса без особого труда выдержит установку процессора, достаточно мощного для программного воспроизведения видео в формате Full HD, в том числе с улучшением качества или программным «уплавнением» картинки. Наличие всего одного посадочного места под HDD не будет являться существенным недостатком при условии использования сетевого накопителя (NAS), а слоты для низкопрофильных плат расширения можно использовать для добавления в систему мощного Wi-Fi-адаптера, качественного звука, ТВ-тюнера и другой полезной в HTPC аппаратуры.

Для геймеров эта модель интереса практически не представляет, так как мощные графические ускорители, как правило, не выпускаются в низкопрофильном формате, а встроенного в процессор GPU хватит далеко не всем любителям компьютерных игр.

При желании SD101 можно использовать для построения ПК общего назначения начального и среднего уровня, его дизайн удачно впишется в большинство домашних и офисных интерьеров.

Корпус показывает хорошую (для своих габаритов) производительность системы охлаждения, а его блок питания сможет «прокормить» практически любой современный процессор. Специалистам из Thermaltake определенно удалось выпустить на базе шасси In Win BM639 более современный и интересный корпус, однако впечатление от него сильно портит цена, которая на момент написания данной статьи была практически вдвое выше «прародителя», выпускаемого In Win.


Средняя текущая цена (количество предложений)
Корпус Thermaltake SD101
$101(34)


Корпус Thermaltake SD101 предоставлен на тестирование производителем
