Обзор корпуса ASUSTeK TA-212


Дабы несколько разнообразить частое обсуждение корпусов V-Tech, предлагаем читателям ознакомиться с одним из корпусов для настольных систем производства ASUSTeK. Для обзора нам была предоставлена модель серии TA-21, ASUS TA-212.

Технические характеристики:

  • Типоразмер — ATX Miditower (поддерживаются системные платы форм-факторов Standard ATX, Micro ATX)
  • Посадочные места под 5,25-дюймовые приводы — 4 (внешние)
  • Посадочные места под 3,5-дюймовые приводы — 2 внешних + 4 внутренних
  • Прорези под выходы карт расширений системной платы — 6 (PCI), AGP — 1
  • Посадочные места под вентиляторы — одно 80×80 на передней панели, два 80×80 (или одно 90×90) на задней панели
  • USB, аудиовыходы — USB×4 + Audio×2 + 1394×1 — на передней панели
  • Кнопка питания — на передней панели, с подсветкой
  • Светодиодные индикаторы — питания/активности жесткого диска
  • Крепление боковых панелей — 2 винта «под отвертку»
  • Габариты корпуса — 190×425×440 мм
  • Масса — 8,2 кг с БП

Дизайн и внешний вид

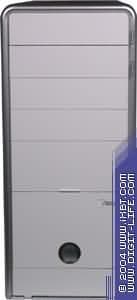

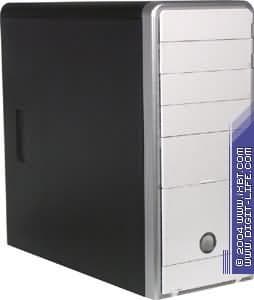

Скажу сразу: системный блок выглядит очень стильно — вполне возможно, что такое ощущение возникло после рядов корпусов бежевого цвета. У представленной модели, в отличие от рассматриваемых в последнее время, боковые и верхние панели окрашены в черный цвет, передняя панель выполнена из пластика серебристого (я бы лично сказал, с уходом в белый) цвета. Кстати говоря, существует несколько модификаций расцветок корпусов серии:

  • TA-210 — черные боковые/черная передняя панель
  • TA-211 — белые боковые/белая передняя панель
  • TA-212 — черные боковые/серебристая передняя панель
  • TA-216 — серые боковые/серая передняя панель

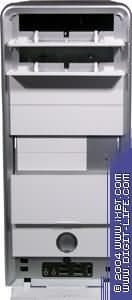

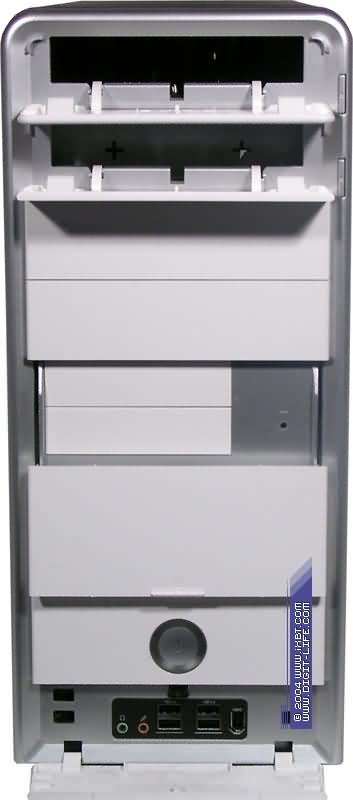

Два верхних 5,25-дюймовых отсека корпуса закрыты подпружиненными «лифтами» — лоток оптических приводов, выдвигаясь, сам открывает их, а при закрытии панель возвращается в исходное положение под действием пружины. Аналогичный вариант «маскировки» приводов цвета, отличающегося от цвета передней панели, реализован во многих корпусах как ASUSTeK, так и других компаний. Оставшиеся два посадочных места под 5,25-дюймовые приводы закрыты обычными заглушками.

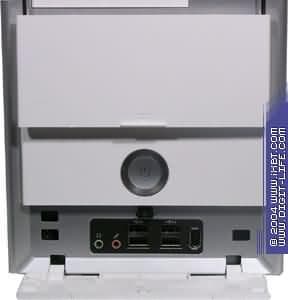

Сразу под ними расположены два 3,5-дюймовых посадочных места, также замаскированные панелью, но уже сдвигающейся по направляющим вниз. Еще ниже расположены две сплошные несъемные панели, в одной из них выполнена кнопка включения/выключения питания. И, наконец, внизу — панель, скрывающая аудиовход/выход, 4 разъема USB и разъем FireWire. Исполнение замка панели — стандартное «кнопочное».

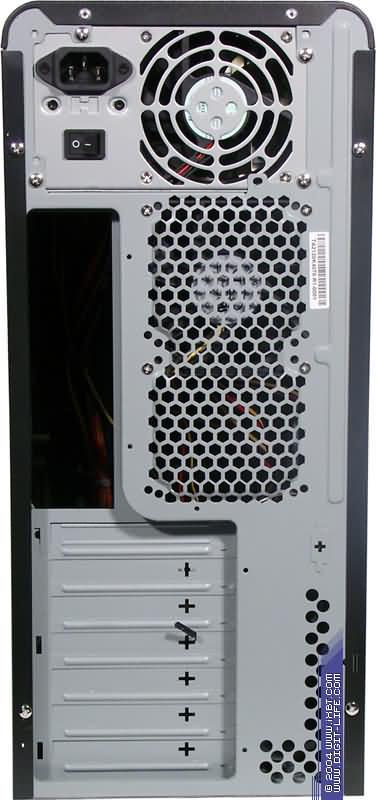

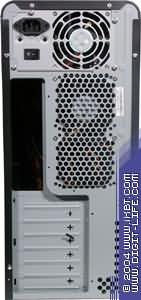

Задняя панель корпуса выглядит стандартно: 7 прорезей под карты расширения, прорезь под выходы разъемов системной платы, вентиляционная решетка (один 80-мм вентилятор поставляется уже установленным). Верхняя панель блока жестко приклепана к шасси и достаточно заметно скруглена, что, на мой взгляд, вкупе с контрастирующей (но не диссонирующей) расцветкой позволяет выделить модель среди ряда других, стоящих на полке. Кстати говоря, в терминах производителя такая технология называется C-curve, которая позволяет увеличить механическую прочность корпуса и, одновременно с этим, ликвидировать острые углы.



Внутреннее устройство

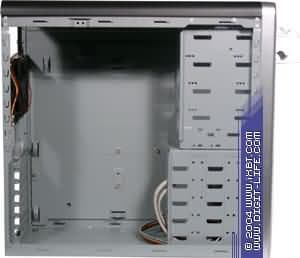

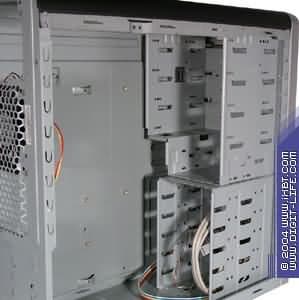

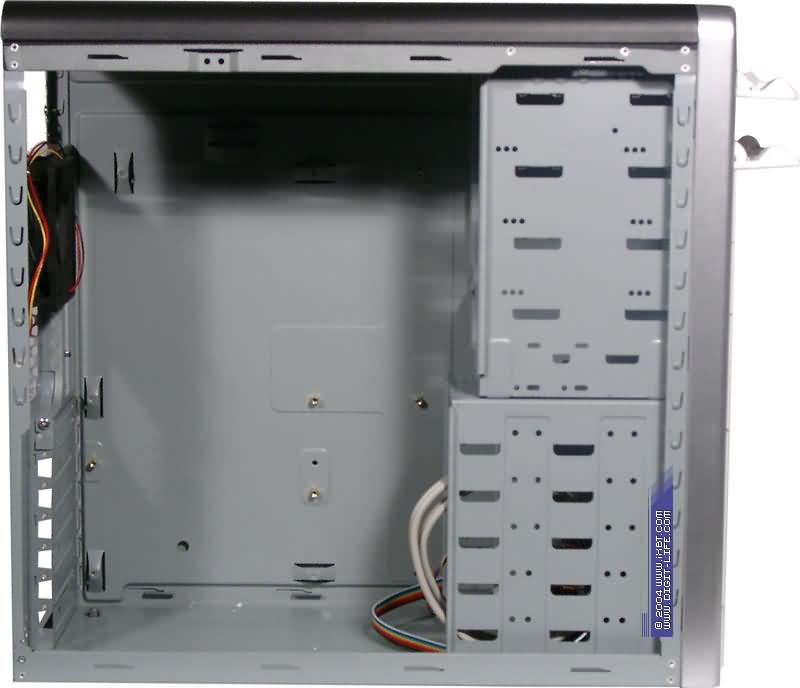

Что касается внутреннего устройства корпуса, то оно стандартное — как и у многих других корпусов типоразмера Miditower. Блоки посадочных мест под 5,25 и 3,5-дюймовые приводы и накопители закреплены жестко, посадочная площадка под системную плату не имеет специальной маркировки под платы разных форм-факторов, что, впрочем, не выглядит столь важным или критическим при выборе корпуса.

Края всех внутренних элементов шасси завальцованы — согласитесь, производители корпусов воистину заботятся о безопасности пользователей.

Расположение БП корпуса и внутренних элементов корпуса способны обеспечить свободный ток воздуха внутри. Возможность установки дополнительных вентиляторов позволяет усилить принудительную циркуляцию воздуха. Как отмечает сам производитель, корпус допускает сборку систем на процессорах вплоть до 3,4 ГГц Pentium 4 на ядре Prescott.

Блок питания

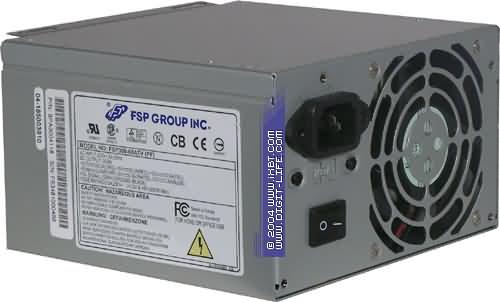

В зависимости от модификации корпуса модельного ряда TA-21 поставляются с блоками питания мощностью 250/300/350 или 360 Вт. В нашем случае модель оснащена БП от FSP Group, FSP300-60ATV (PF). Планируя провести тестирование всех проходивших с корпусами БП чуть позже, традиционно ограничимся указанием характеристик блока.

  • Напряжение: 115/230 VAC
  • Частота: 47~63 Гц
  • Входной ток: макс.
    • 9,0 A/115 Vrms, 60 Гц
    • 4,0 A / 230 Vrms, 50 Гц

  Мин. нагрузка Нормальная нагрузка Макс. нагрузка Регулировка нагрузки Линейная регулировка Скачки/шумы
+3,3 В 0,3A 14.0A 15/28A ±5% ±1% 50mV P-P
+5 В 0.5A 8,75A 30/21.5A ±5% ±1% 50mV P-P
+12 В 0.0A 4,2A 15A ±5% ±1% 120mV P-P
-5 В 0,0A 0,4A 0,8A ±10% ±2% 120mV P-P
-12 В 0,0A 0,15A 0,3A ±10% ±2% 100mV P-P
+5 В sb 0,0A 1,0A 2,0A ±5% ±1% 50mV P-P

Суммарный выход по +3,3, +5V и +12V не превышает 280 Вт

Выводы

В завершение хотелось бы отметить, что ASUS TA-212 (как вы понимаете, это — личное мнение автора) скорее выглядит как «чисто пользовательское» решение, предназначенное для домашнего использования. Разумеется, такими корпусами можно оснащать и целые классы, но уж слишком он «индивидуален» для массовой сборки.

По своим возможностям модель отлично подойдет для сборки систем даже владельцам «серьезного» железа, и уж, как минимум, впишется в любой интерьер — благо вариации цветовой гаммы линейки позволят это сделать. Своего рода, рассмотренная модель — один из представителей «законченных» решений, чей дизайн тщательно продуман.

Продолжение следует…


Корпус для обзора предоставлен компанией Пирит
