Больше года к нам на тестирование не попадали корпуса фирмы SilverStone Technology, и вот перед нами очередной образец — модель RL01 серии Redline. В серии заявлены доступные корпуса с выразительным дизайном и возможностями, характерными для более дорогих моделей. Конечно, мы первым делом поинтересовались, что же производитель понимает под словом «доступные»: на момент написания обзора цены в московской рознице начинались от $55 — что же, явно бюджетный сегмент, хотя к «эконом-классу» корпус с такой ценой не отнесешь.

Упаковка корпуса полностью соответствует бюджетности: обычный картон с одноцветным схематическим изображением корпуса и кратким перечислением особенностей на английском языке (к сожалению, во время доставки упаковка была сильно помята, поэтому фото мы не приводим). Другое указание на цену — невеликие размеры и вес; однако вырезы для захвата руками на коробке не забыты.

При извлечении корпуса из упаковки сразу бросается в глаза отсутствие вентилятора на задней стенке — да уж, экономика должна быть экономной. Однако взгляд на лицевую панель несколько реабилитирует RL01: безликой ее не назовешь, хотя и без претензий на необычность. Слегка выпуклая матовая рамка из пластика серо-стального цвета окружает черные сетчатые вставки из металла, боковые и верхняя панели черные. В целом смотрится неплохо, да и отпечатки пальцев лицевой панели не страшны; правда, этого не скажешь про остальные поверхности: там они довольно заметны.

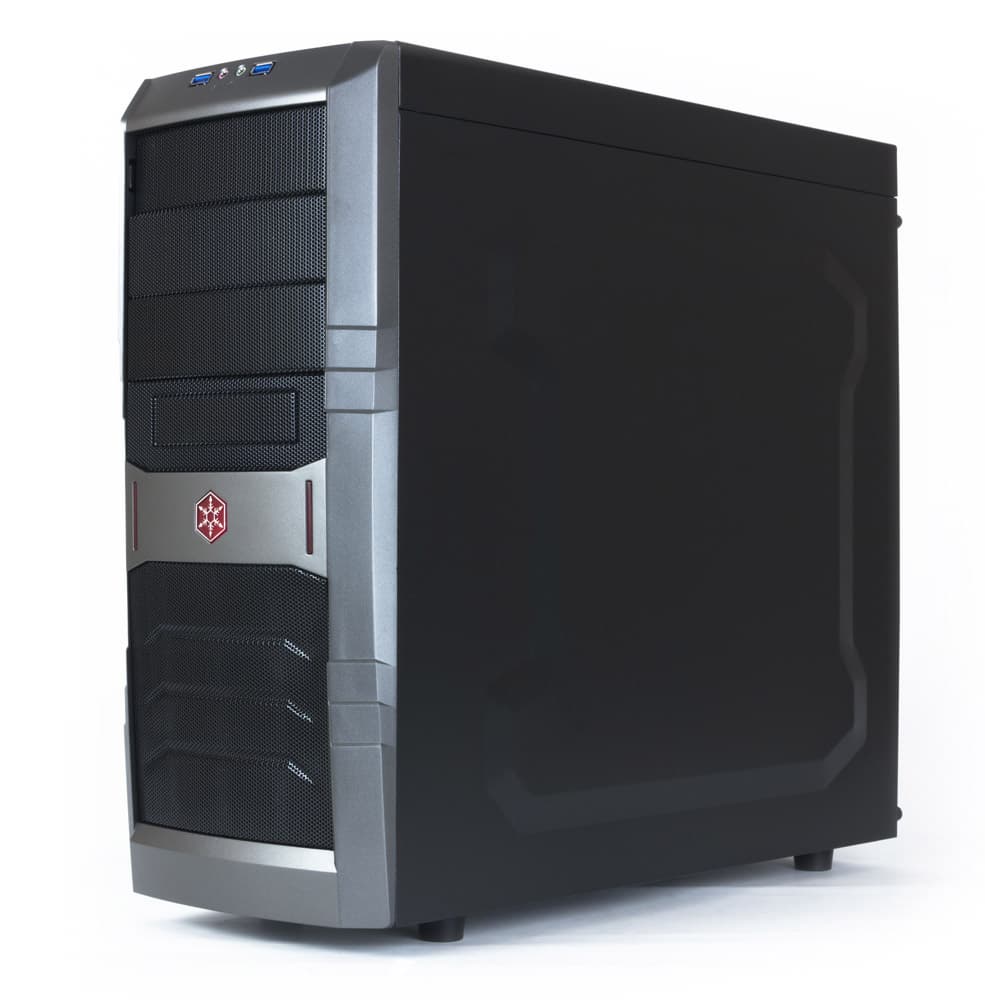

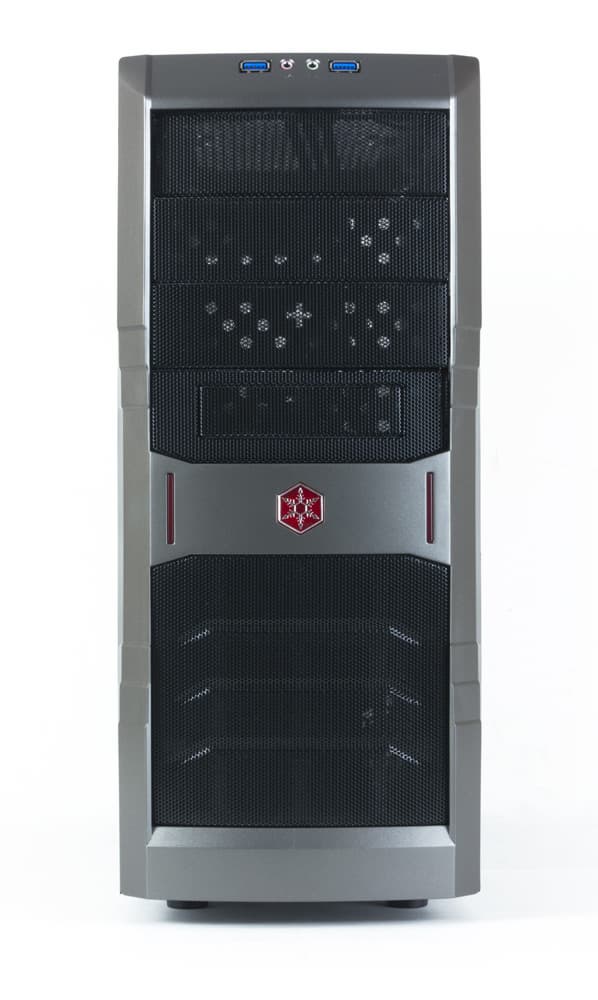

SilverStone SST-RL01, лицевая панель

А что в комплекте? Горсть крепежа — без него нельзя; переходник для установки 3,5-дюймового устройства в 5-дюймовый слот — вполне может пригодиться; две одноразовые стяжки для кабелей — хорошо, но мало. Спикера для системной платы нет, зато есть самая неожиданная для бюджетного корпуса вещь: съемный фильтр для верхней панели! И, конечно, листовка с инструкциями на нескольких языках.

Информация на официальном сайте изложена вполне подробно, грамотно, с хорошими иллюстрациями. Претензия только одна — есть несколько несоответствий и с реальным корпусом, и с руководством из комплекта: так, на сайте почему-то указано, что на верхней панели установлен 120-миллиметровый вентилятор с подсветкой, а его в наличии нет — видимо, случайно скопировали строчку с данными для лицевой панели. Есть и другие разночтения, менее существенные. Зато выяснилась такая подробность: корпус может поставляться в четырех вариантах, отличающихся наличием или отсутствием окна в левой боковой стенке — соответственно SST-RL01B-W и просто SST-RL01B (видимо, буква «B» обозначает цвет: Black, но о других вариантах окраски упоминаний нет), а также типом USB-портов: только 2.0 или только 3.0, о чем свидетельствует дополнительные индексы «USB 2.0» или «USB 3.0» в названии. Нам достался вариант SST-RL01B-USB 3.0.

Компоновка

Корпус SST-RL01 — это довольно компактный miditower с нижним расположением БП и отводом воздуха через верхнюю панель корпуса. Вентиляционные отверстия на боковых стенках отсутствуют (по крайней мере, у модификций без бокового окна), но они имеются в днище шасси.

Отсек для жестких дисков стационарный, поперечный, позволяет установить до пяти 3,5-дюймовых накопителей. Не забыты и 2,5-дюймовые SSD/HDD: одно такое устройство можно поставить в нижней части корзины. Слотов для пятидюймовых устройств четыре, все с выходом на переднюю панель. Правда, нижняя заглушка на лицевой панели явно не рассчитана на установку 5,25-дюймовых накопителей — хоть она и съемная, но не прямоугольной формы, и после установки ODD останется некрасивая щель снизу. Зато в этот слот с помощью упоминавшегося комплектного переходника можно поставить 3,5-дюймовое устройство — как с доступом снаружи, так и без.

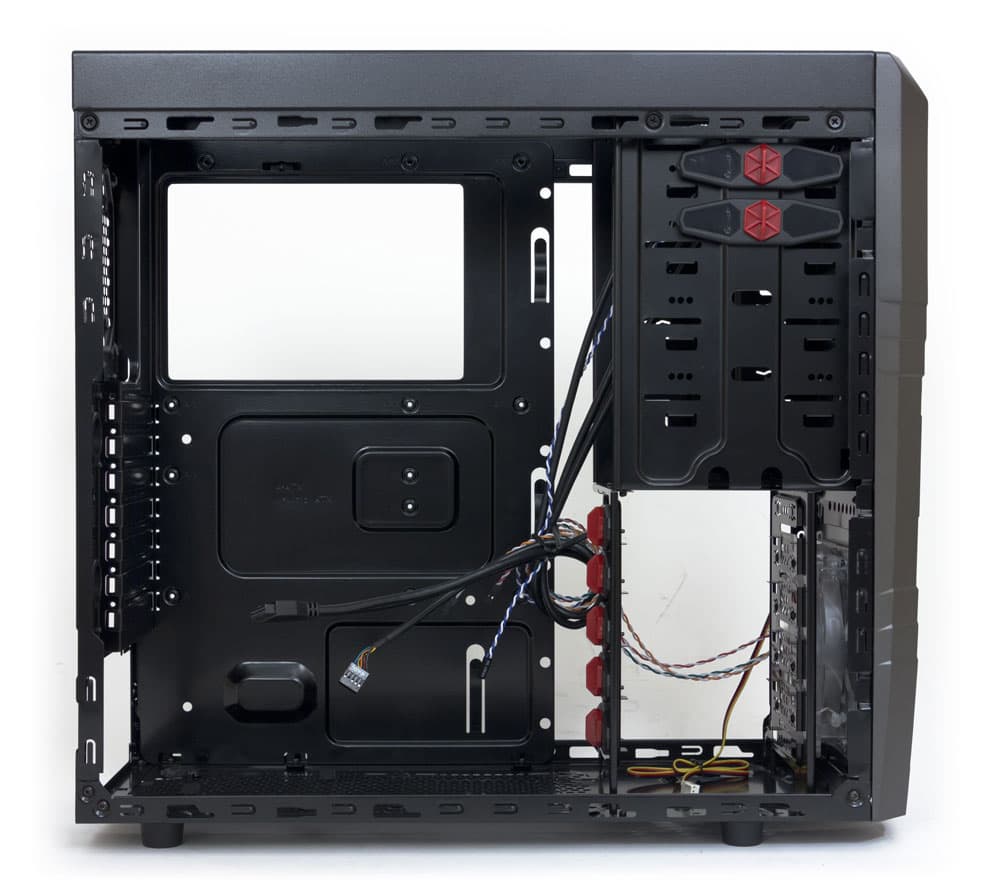

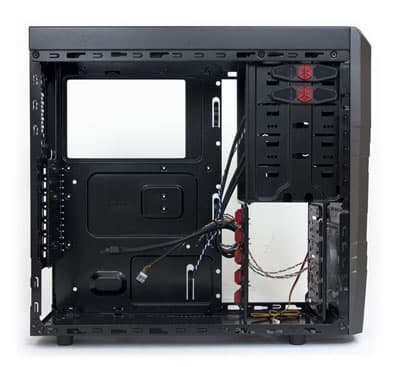

SilverStone SST-RL01, вид изнутри слева

Ниже 5-дюймовых слотов предусмотрено крепление еще для одного 3,5-дюймового накопителя — правда, доступ к нему не очень удобный.

В корпус можно устанавливать полноразмерные материнские платы ATX и меньшие. Максимальная длина устанавливаемых видеокарт 273 мм, включая разъем дополнительного питания.

Конструкция

Габариты SST-RL01 — 192(Ш) × 447(В) × 485(Г) мм, включая ножки и другие выступающие элементы. Малый вес 5,1 кг (без упаковки и блока питания) обусловлен и скромными размерами, и отсутствием конструктивных «наворотов», и использованием стали толщиной от 0,5 до 0,6 мм.

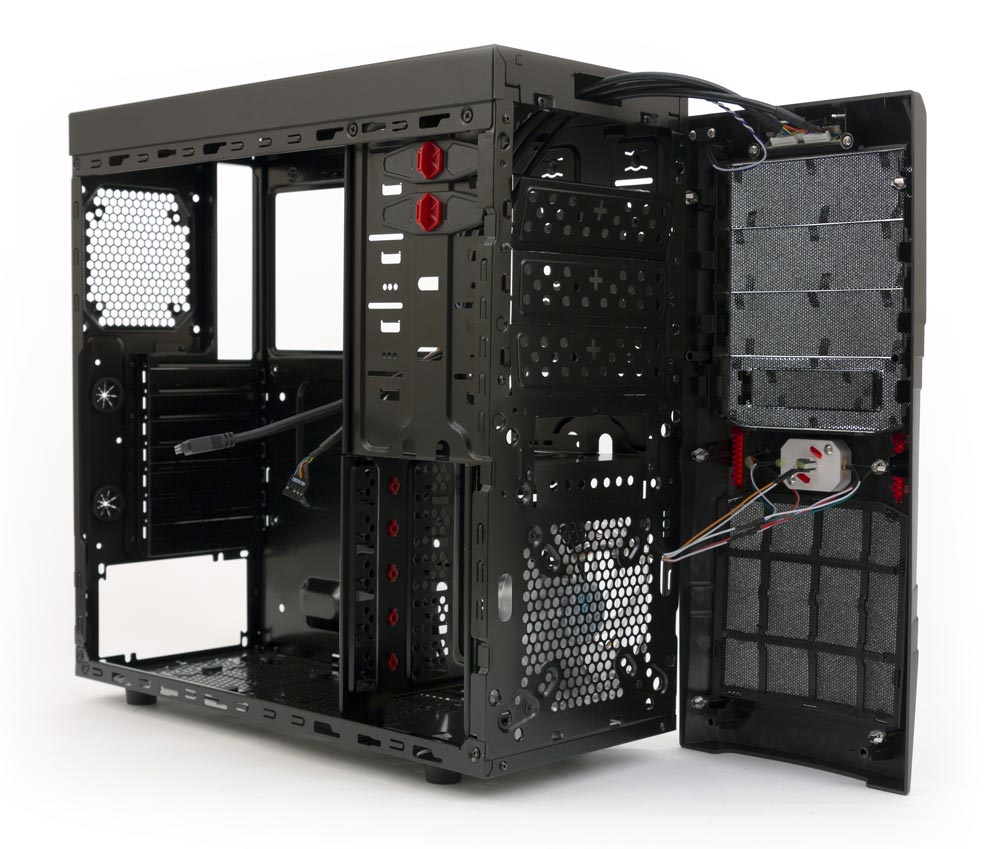

Лицевая панель крепится тремя парами защелок с металлическими лепестками, которые держат ее весьма прочно: даже при наличии снизу выреза для захвата рукой приходится помогать себе плоской отверткой. Полному снятию панели мешают провода, идущие к разъемам, органам управления и индикации.

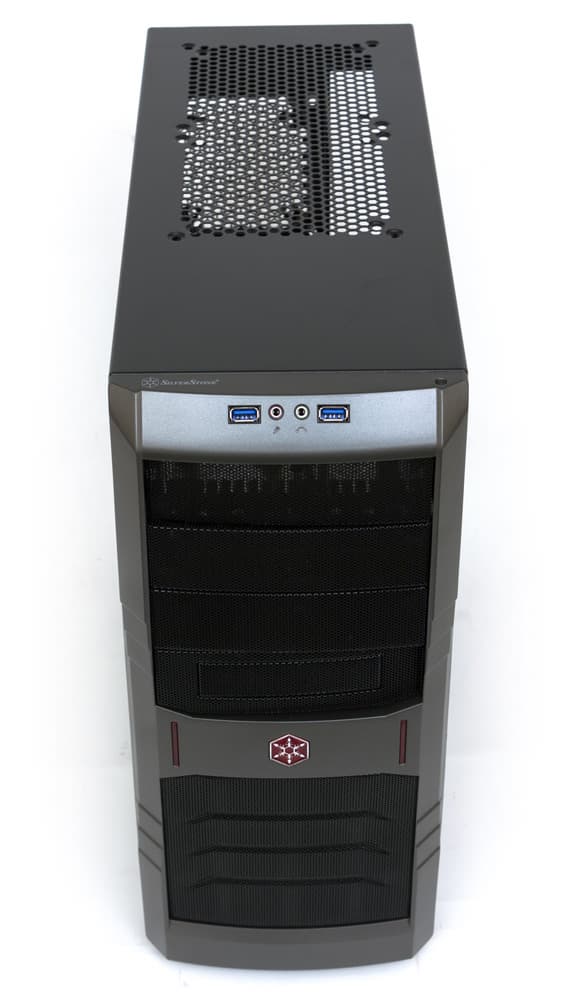

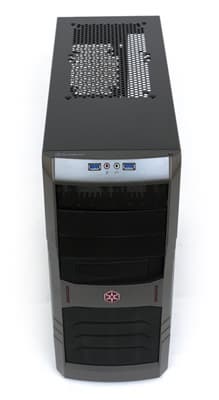

SilverStone SST-RL01, вид сверху и спереди

Середина панели украшена шестиугольным логотипом фирмы — серебристой снежинкой, для которой выбран красный фон. Эмблема одновременно является и кнопкой Power, а на одном уровне с ней, но ближе к краям, расположены красные полоски индикаторов питания и активности HDD. Кнопку Reset сразу не заметишь: она притаилась на верхнем торце лицевой панели, ближе к краю. Случайно ее точно не нажмешь — кнопка крошечная, да еще слегка утоплена, и потому нажать ее сможет только обладатель очень изящных пальцев, а всем прочим лучше воспользоваться подручным инструментом типа карандаша.

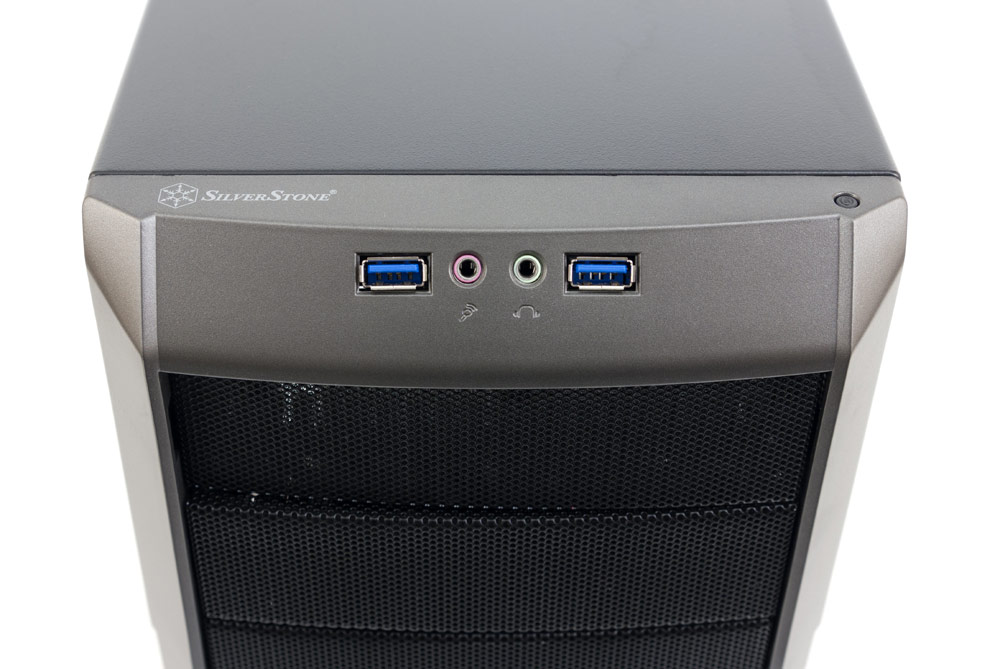

В верхней части передней панели расположились и разъемы — два порта USB (в нашем случае 3.0), разделенные аудиоразъемами. В оба порта USB можно подключать и очень широкие устройства, но лишь если аудиоразъемы свободны. Причем такое расположение портов будет удобно как при настольном, так и при напольном размещении компьютера. Вот только если компьютер стоит на полу, то к кнопке Power придется тянуться.

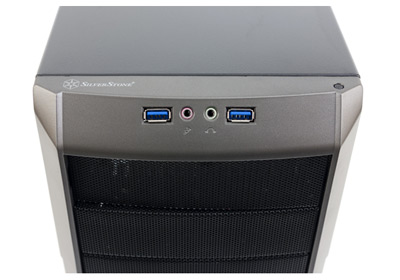

SilverStone SST-RL01, органы управления и внешние порты

Нижняя часть лицевой панели занята вентиляционной решеткой из металлической сетки с мелкими отверстиями. Точно такая же сетка использована и для изготовления декоративных заглушек 5-дюймовых слотов.

Боковые стенки не плоские, а имеют неглубокие штампованные выступы. С правой стороны это поможет не очень задумываться о тщательной укладке проводов и кабелей за подложкой системной платы, а с левой даст несколько лишних миллиметров для систем охлаждения компонентов компьютера. К тому же эти выступы несколько увеличили жесткость крышек, хотя достаточной ее назвать всё равно трудно. Недостаточна и жесткость верхней панели, значительную часть которой занимают вентиляционные отверстия.

Ножки сделаны из твердой пластмассы, говорить об амортизирующих свойствах которой не приходится.

Система вентиляции

Корпус предусматривает установку до пяти вентиляторов, штатно установлен только один 120-миллиметровый на лицевой панели, который нагнетает воздух к дисковой корзине. Каких-либо контроллеров нет — вентилятор подключается стандартным 3-контактным коннектором к системной плате, через него же подается питание и на красные светодиоды подсветки. Естественно, отключить их нельзя.

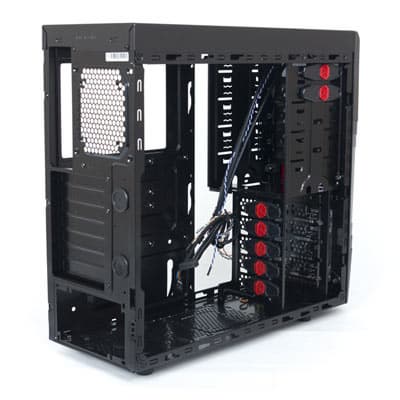

SilverStone SST-RL01, шасси

Имеющегося в подавляющем большинстве корпусов вентилятора на задней стенке в SST-RL01 нет — то ли из соображений экономии, то ли ради свободы для фантазии сборщика, которому предоставлена возможность установки 120- или 80-миллиметрового вентилятора (последняя размерность почему-то не упомянута ни на сайте, ни в бумажном описании, хотя монтажные отверстия есть).

На верхней крышке шасси можно установить два вентилятора, 120- или 140-миллиметровых. Про ошибочную запись на сайте мы уже упоминали, но и в листовке не всё понятно: почему-то говорится о двух 120- либо об одном 120- и одном 140-миллиметровом вентиляторах, хотя реально можно поставить и два 140-миллиметровых.

Наконец, еще один 120-миллиметровый вентилятор можно поставить в середине днища шасси. Относительно этого места никаких разночтений нет.

Итого в корпус можно установить до пяти вентиляторов, считая штатный. Все они крепятся саморезами, которые придется искать самостоятельно — в комплекте их нет.

Систему фильтрации можно назвать редкостно полной не только для данной ценовой категории, но и для более дорогих корпусов. Два фильтра вполне привычные и вполне соответствующие цене: поролоновый несъемный на лицевой панели (такие же листочки поролона закрывают и решетки съемных заглушек 5-дюймовых слотов) и пластиковый лист с мелкими отверстиями на нижней плоскости шасси, закрывающий места установки блока питания и нижнего дополнительного вентилятора. В отличие от фронтального, нижний фильтр для очистки извлечь можно, но назвать его легкосъемным трудно: края листа фиксируются со всех сторон штампованными металлическими выступами, а потому извлечь его хоть и можно, но не без труда.

Зато фильтр для верхней панели не только присутствует, но еще и сделан очень удобно и оригинально: это капроновая сетка на пластиковой рамке, в которую вставлены 13 небольших магнитов, удерживающих фильтр на металле. Размещать его на верхней плоскости шасси можно как изнутри (конечно, если верхние вентиляторы не установлены), так и снаружи — в последнем случае обслуживание фильтра становится простейшей операцией, однако есть опасение, что чьи-то шаловливые руки могут оставить корпус без столь замечательного фильтра.

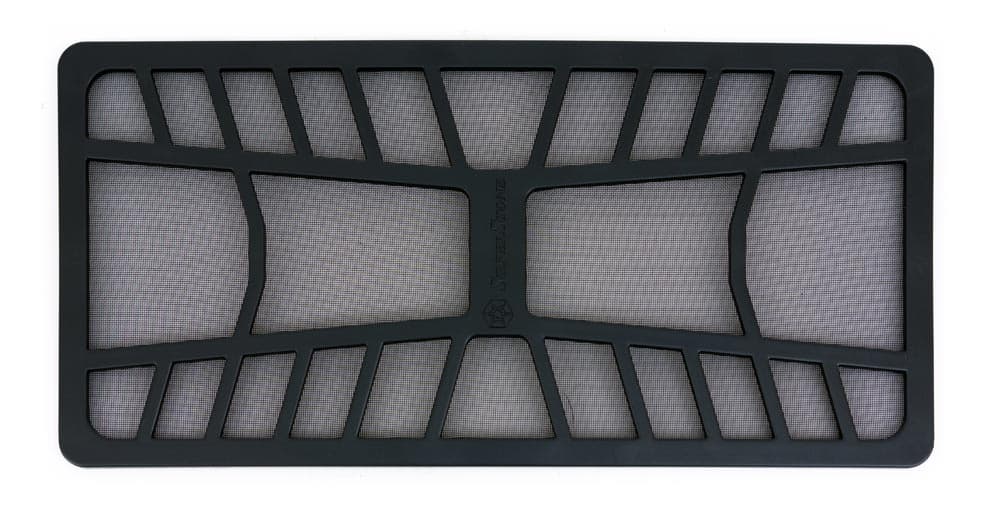

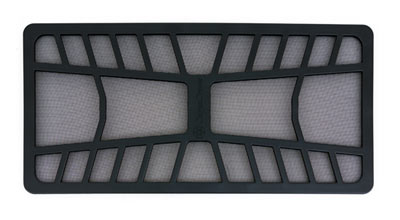

SilverStone SST-RL01, съемный фильтр

В описании на сайте говорится о таком же фильтре и для нижней плоскости, но увы — в действительности там гораздо менее удобная конструкция. И еще одно замечание, общее для очень многих корпусов: прорезь в нижнем торце лицевой панели для захвата рукой при снятии снижает эффективность фронтального фильтра, оставляя лазейку для неочищенного воздуха.

Каких-либо других вентиляционных отверстий в корпусе нет, только для жидкостных систем охлаждения предусмотрены два отверстия на задней панели шасси, закрытые заглушками с разрезными лепестками.

Сборка системного блока

Боковые крышки корпуса фиксируются парами винтов с накатной головкой, а крепятся стандартно, системой выступов и пазов, и снимаются сдвигом назад. Для удобства захвата при снятии на задних торцах предусмотрены выступы, и потому снимать стенки легко, а вот с установкой их на место приходится повозиться: жесткость стенок мала, плоскость «гуляет», и попасть всеми выступами в пазы непросто. К сожалению, подобное очень часто встречается в недорогих корпусах.

Обе стенки у модификаций без бокового окна совершенно одинаковые, и не надо задумываться, какую из них поставить слева, а какую справа.

Установку блока питания можно производить как до, так и после монтажа материнской платы — его нижнее расположение не будет мешать креплению даже самого громоздкого радиатора процессора. Крепежные отверстия позволяют установить БП как «вентилятором вниз», так и «вентилятором вверх», а на днище шасси есть резиновые амортизирующие прокладки (это, кстати, редкость и для более дорогих корпусов).

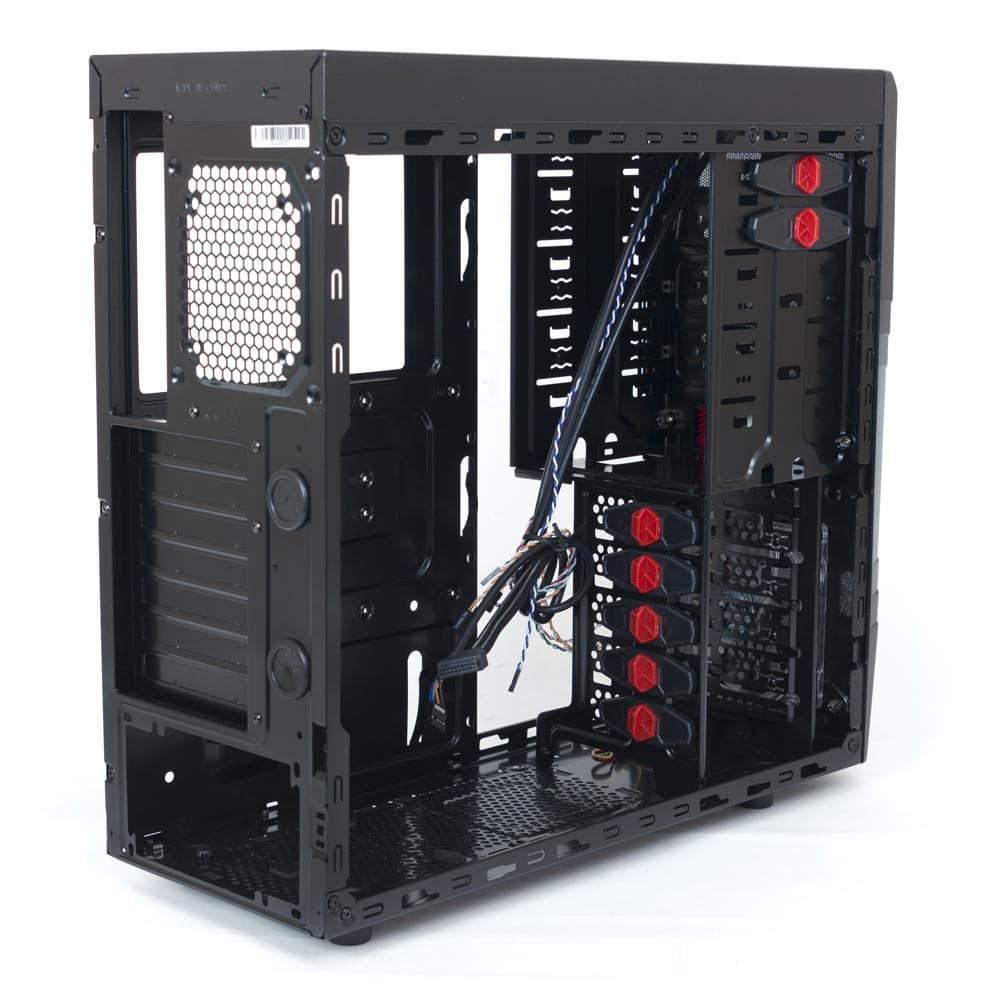

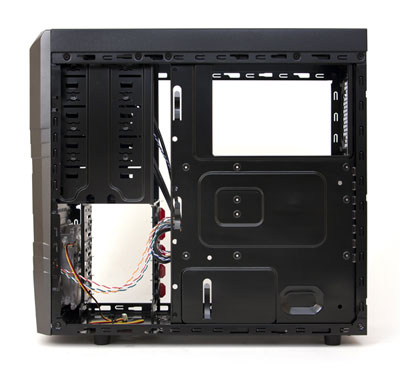

SilverStone SST-RL01, шасси

Переходим к установке системной платы. Отверстие для ее портов ввода-вывода свободно, зато заглушки в прорезях для плат расширения придется выламывать. Крепление платы обычное — на шестигранных стойках, которые сборщик должен установить сам.

В области процессора подложка системной платы имеет большой вырез, который позволит устанавливать или снимать некоторые типы кулеров без снятия самой платы. Жесткость подложки, как и в случае с боковыми стенками, оставляет желать лучшего.

Кабели внешние разъемов корпуса экранированные, заканчиваются монолитными коннекторами. Для аудио предусмотрено только подключение HD Audio, а USB-порты имеют единый разъем для подключения к внутреннему коннектору системной платы. Спрятать за подложкой можно лишь малую часть проводов и кабелей, поскольку в ней нет сколь-нибудь значительных отверстий.

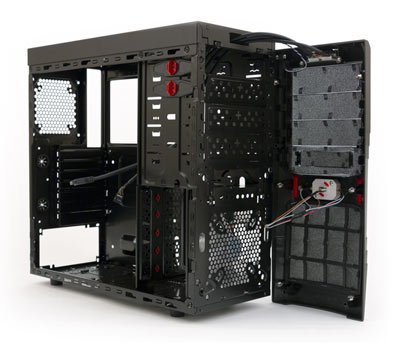

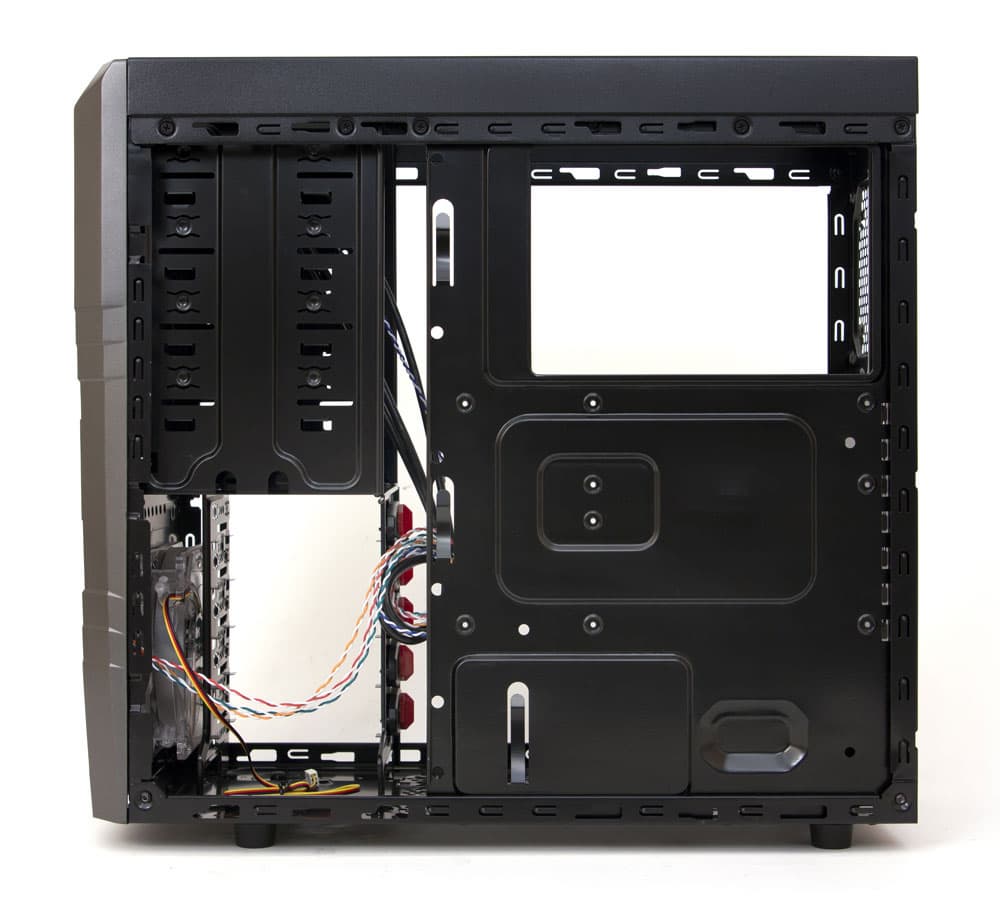

SilverStone SST-RL01, шасси

Единственный 2,5-дюймовый SSD/HDD устанавливается на днище шасси в нижней части дисковой корзины и крепится винтами, а все остальные накопители закрепляются безвинтовыми фиксаторами с одной стороны. Правда, фиксаторов в комплекте семь, а посадочных мест девять, но можно воспользоваться и обычными винтами. Для устройств в 5-дюймовых слотах дополнительное винтовое крепление очень желательно, поскольку без него фиксация будет недостаточно прочной. Собственно, то же касается и жестких дисков в поперечной корзине, но сделать это не получится — нет доступа ко второй стенке. Конечно, диски не вываливаются, но заметно болтаются, особенно в вертикальной плоскости.

Теплоотвод от корпуса диска к металлу шасси при таком способе установки есть, а вот какая-то амортизация отсутствует.

Установленные в корзину SATA-диски лучше подключать интерфейсными кабелями с Г-образными наконечниками.

Как уже было сказано, в 5-дюймовый слот можно устанавливать и 3,5-дюймовые устройства, в том числе и с выходом на лицевую панель. Для этого есть обычный пластмассовый переходник из двух половин П-образного сечения, закрепляемых винтами по бокам накопителя. Делать это не очень удобно, и лучше воспользоваться намагниченной отверткой.

Три из четырех 5-дюймовых слотов имеют заглушки в шасси, которые при необходимости нужно выламывать. Правда, сделать это очень просто: заглушки крепятся всего в двух точках. Кромки металлических конструкций завальцованы или скруглены, и потому риск повреждения рук при сборке минимален.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-ЭКО в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов (в данном случае — единственного) использовался автономный управляемый преобразователь.

В данном случае мы эмулировали настольное размещение корпуса, когда от центра передней панели до головы пользователя расстояние составляет около 0,3 метра.

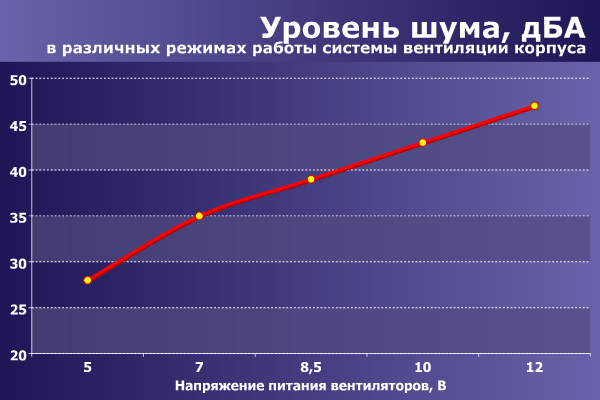

При питании вентилятора от пяти вольт шум находится на уровне ниже среднего при условии настольного расположения корпуса и размещения пользователя в ближнем поле от него. В случае размещения корпуса на полу под столом уровень шума несколько снизится, и в этом случае уже можно будет считать уровень шума низким.

С ростом напряжения питания вентилятора также увеличивается и уровень шума. При питании вентилятора от семи вольт шум системы охлаждения корпуса можно оценить как находящийся на средне-типичном уровне для жилого помещения в дневное время суток. При дальнейшем повышении напряжения питания вентилятора шум уже превышает эргономичный предел в 40 дБА, а при питании вентилятора от 12 вольт достигает значения в 47 дБА. Эксплуатировать устройство с таким уровнем шума в помещении будет не слишком комфортно. С другой стороны, на фоне топовой видеокарты под максимальной нагрузкой и подобный источник может не выделяться.

Акустическую эргономику данной модели можно признать вполне удовлетворительной.

Позиционирование и выводы

Корпуса SilverStone SST-RL01 — тот нечастый случай, когда цена вполне соответствует качеству и оснащенности. Конечно, можно упрекнуть разработчиков за слишком тонкий металл и соответственно малую жесткость конструкции, за недостаточное для современного компьютера количество внешних портов и не слишком надежную фиксацию накопителей безвинтовыми зажимами, но те же упреки можно адресовать и очень многим другим корпусам, в том числе и заметно более дорогим.

На другой чаше весов — продуманность многих моментов, о которых часто забывают даже в более дорогих корпусах. Это и достаточно полная система фильтрации, и возможность установки 3,5-дюймовых устройств с выходом на лицевую панель, и даже такая мелочь, как копеечные резиновые прокладки в месте установки блока питания.

На наш взгляд, SST-RL01 является неплохой, компактной и экономичной моделью, вполне пригодной для создания офисных или многофункциональных домашних компьютеров. Правда, для таких целей совершенно излишней будет подсветка фронтального вентилятора, которую к тому же нельзя отключить, а кому-то может не понравиться и отсутствие в комплекте заднего вентилятора. Зато и габариты корпуса, и расположение внешних портов и органов управления, и конфигурация вентиляционных отверстий позволят размещать компьютер практически в любом месте — на столе, под столом, в том числе вплотную к вертикальным стенкам, лишь бы сверху и сзади оставалось немного свободного пространства.


Средняя текущая цена (количество предложений)
Корпус SilverStone SST-RL01
$52(10)


Корпус SilverStone SST-RL01 предоставлен на тестирование производителем
