Корпус SilverStone PS09

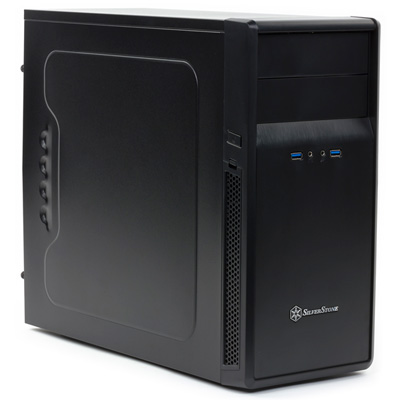

SilverStone PS09

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

В спектре продукции компании SilverStone Technology есть корпуса на любой вкус: с разной оснащенностью, большие и маленькие, дорогие и как раз наоборот. Сегодня к нам попал один из самых компактных корпусов «башенного» формата, относящийся к серии Precision — модель PS09 (точнее, PS09B) с вполне бюджетной ценой.

Выпускается он в одном варианте цвета (черном) и без разновидности с окном в левой боковой стенке. Возможно, другие расцветки еще появятся, поскольку они есть у других корпусов серии, но окна точно не будет: в PS09 приняты меры для снижения шума, и окно в этом плане будет только помехой.

Комплектация предельно бюджетная: горсть крепежа, единственная одноразовая стяжка для кабелей и лаконичная листовка-инструкция на разных языках, включая русский.

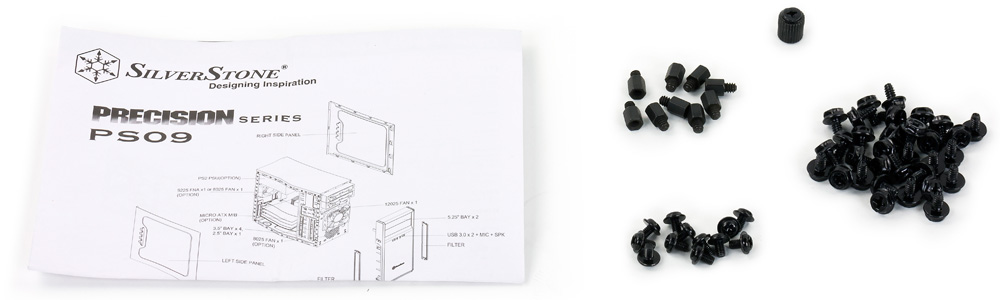

SilverStone PS09, комплектация

Компоновка

PS09 представляет собой очень компактный miditower с верхним расположением блока питания. Рассчитан он на установку системных плат формата microATX и miniITX, поэтому прорезей для карт расширения всего четыре.

Отсек для 3,5-дюймовых жестких дисков стационарный, поперечный. В описании на сайте производителя он назван «универсально настраиваемой корзиной», но в чем заключается универсальность, мы так и не смогли понять: перемещать отсек нельзя, да и накопители в него устанавливаются только одного формата. Но это не означает, что 2,5-дюймовые модели в корпус не поставишь: для них есть одно место на днище шасси, как раз под 3,5-дюймовой корзиной.

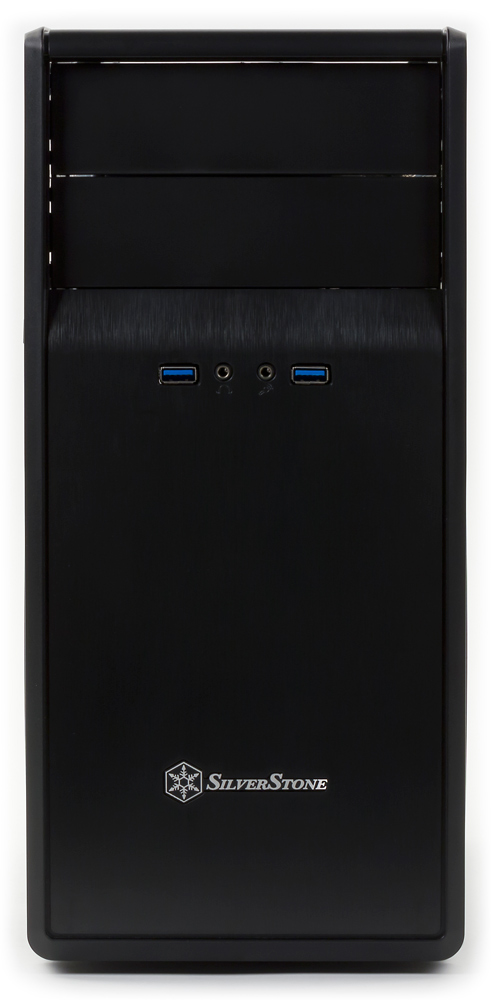

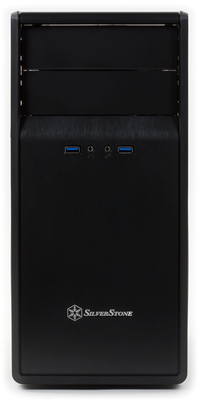

SilverStone PS09, лицевая панель

Для пятидюймовых накопителей есть два отсека с выходом на переднюю панель, но для 3,5-дюймовых устройств такой выход не предусмотрен.

По заявлению производителя, в PS09 можно устанавливать карты расширения (прежде всего видеоадаптеры) длиной до 360 мм. Теоретическую возможность этого мы подтверждаем, а о практических аспектах расскажем ниже.

Конструкция

Габариты PS09 скромные — 170(Ш) × 362(В) × 419(Г) мм, включая выступающие элементы. К тому же в конструкции использована сталь толщиной 0,55 мм, поэтому вес получился очень и очень скромным: всего 3,35 кг без упаковки и 4,2 кг брутто. Конечно, столь тонкая сталь не могла не сказаться на жесткости конструкции, и тут выручают габариты: будь корпус побольше, он стал бы попросту хлипким, но при таких малых размерах прочность всё же удовлетворительная.

Никаких дизайнерских изысков нет: PS09 — чисто утилитарная вещь, не предназначенная для эстетов. Передняя панель целиком пластиковая, с матовой поверхностью, которую немного оживляет серебристый логотип компании (это единственное украшение).

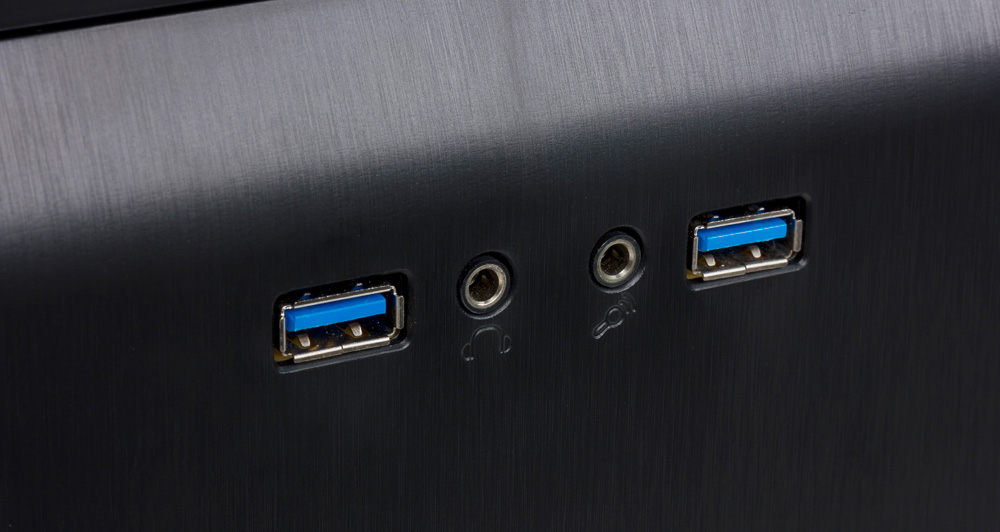

Разъемов всего четыре, расположены они в один ряд на лицевой панели чуть выше ее середины. Это два порта USB 3.0 (по краям, что позволит одновременно подключать широкие устройства), между которыми разместилась пара аудиоразъемов.

SilverStone PS09, внешние порты

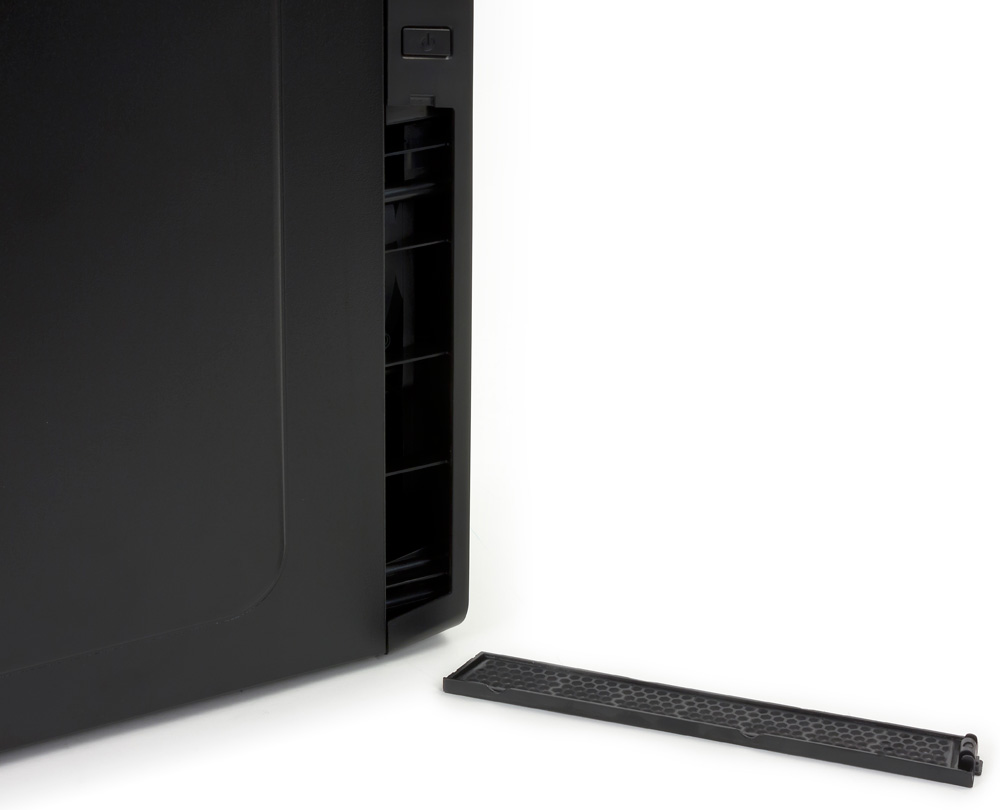

Кнопки расположены очень необычно: на боковых гранях фронтальной панели, примерно на одной линии с разъемами — слева Power, справа Reset. Обе кнопки имеют запас свободного хода для предотвращения срабатываний от случайных прикосновений, к тому же Reset еще и очень маленькая, и уж ее-то точно не нажмешь случайно. Power побольше, поэтому ее использование затруднений не вызывает.

Два довольно ярких синих индикатора находятся на правой кромке передней панели, тоже почти на одной линии с разъемами.

Очевидно, всё это рассчитано в основном на удобство использования при расположении компьютера на столе — при таких-то размерах это, пожалуй, будет оптимальным выбором: много места всё равно занято не будет.

Каких-то других органов управления или портов нет; что же, для бюджетного корпуса это вполне нормально.

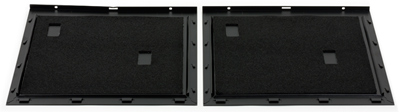

Боковые и верхняя плоскости сплошные, без отверстий, а боковые стенки к тому же оклеены изнутри звукопоглощающим материалом. Лицевая панель спереди также целиком сплошная; конечно, есть съемные заглушки пятидюймовых слотов, но и они лишены отверстий. Все это, по замыслу производителя, должно способствовать снижению шума от внутренних компонентов компьютера. Вот только ножки из твердой пластмассы не очень вяжутся с «противошумной» направленностью.

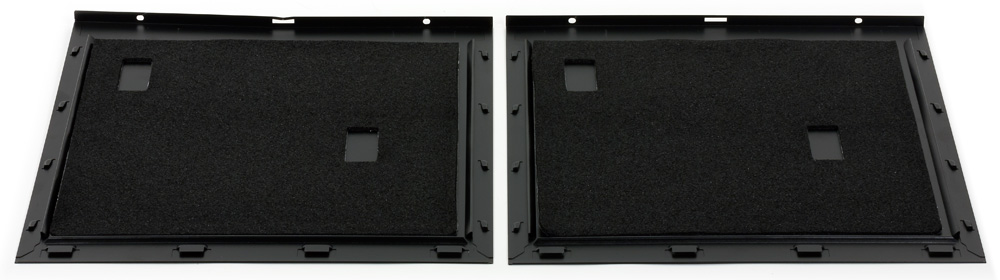

SilverStone PS09, боковые крышки

Система вентиляции

Привычным для самых бюджетных корпусов является единственный вентилятор на задней стенке, который вытягивает воздух из зоны расположения процессорного кулера. В PS09 штатно установленный вентилятор тоже один, но не сзади, а спереди, на наружной плоскости фронтальной панели шасси, и не вытяжной, а нагнетающий. Вентилятор имеет размер 120 мм, и расположен он довольно странно: бо́льшая его часть подает воздух в дисковую корзину, но самое верхнее посадочное место для 3,5-дюймовых дисков в поток воздуха не попадает. Нижний край вентилятора сантиметра на полтора выходит за нижнюю границу корзины, но вряд ли кто-то рискнет всерьез утверждать, что это сделано сознательно, для дополнительного охлаждения прочих компонентов компьютера: уж очень незначительный поток воздуха будет получаться в этом месте.

Очевидно, конструкторы на это и не рассчитывали, поскольку предусмотрели в нижней части передней панели шасси место для опционального 80-миллиметрового вентилятора: он как раз и сможет способствовать дополнительному охлаждению плат расширения, прежде всего видеокарт. Устанавливать его нужно не снаружи, а внутри объема шасси, закрепляя саморезами.

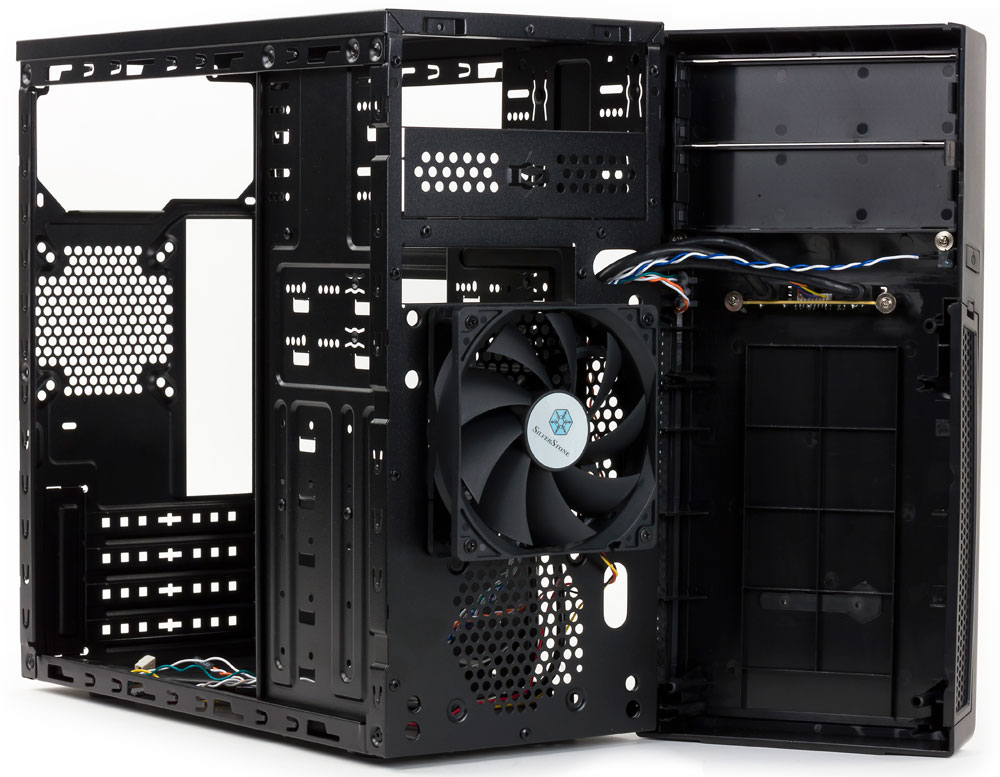

SilverStone PS09, фронтальная панель шасси

Привычное место для вентилятора на задней панели тоже есть, и сборщик может установить на него 80- или 92-миллиметровую модель.

Правда, саморезы для их крепления в комплекте не предусмотрены, а подключать все вентиляторы можно будет только к системной плате или к блоку питания, поскольку какого-то собственного контроллера в корпусе нет.

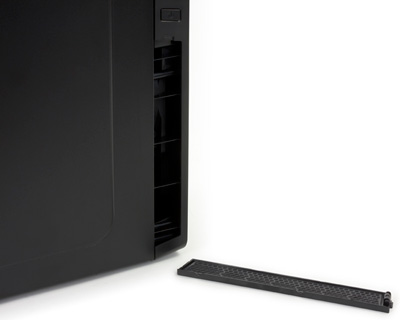

SilverStone PS09, вентиляция и кнопка Power

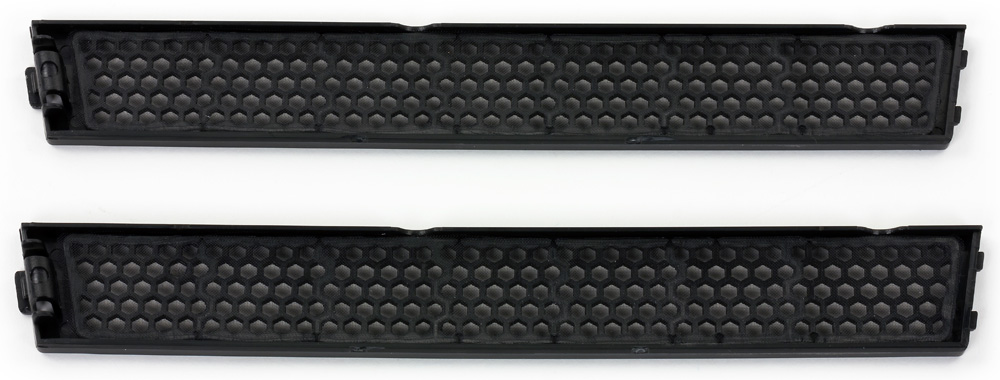

Как это ни парадоксально звучит в отношении бюджетного корпуса, но систему фильтрации в PS09 можно назвать полной и всеобъемлющей. И обеспечивается это простейшим способом: отверстий, через которые засасывается воздух, минимум — их даже не сразу можно заметить. На боковых гранях пластиковой съемной панели есть вырезы, занимающие примерно две трети их высоты. Эти вырезы закрыты съёмными планками с вентиляционными отверстиями, изнутри закрытыми мелкоячеистой капроновой сеткой. Снять планки легко и просто, очистить сетки от пыли тоже, и в этом плане всё «дешево, но сердито». Возникают сомнения в другом: а способна ли будет малая суммарная площадь вентиляционных отверстий обеспечить приток воздуха, необходимый для сколь-нибудь мощной конфигурации компьютера? Особенно с использованием единственного штатного вентилятора: мало того, что воздух к нему должен поступать сбоку, так еще и от его передней плоскости до внутренней поверхности фронтальной панели (напомним: сплошной, без отверстий) остается зазор всего в 5-6 миллиметров, то есть производительность вентилятора будет в значительной степени снижена.

SilverStone PS09, боковые фильтры

Конечно, вряд ли в подобном корпусе кто-то будет собирать чрезвычайно мощный компьютер, да еще и с топовыми видеокартами: очевиден расчет на офисные конфигурации, а для них имеющихся возможностей отвода тепла вполне должно хватить. Ну, а если нужен компьютер помощнее, то можно установить один или два дополнительных вентилятора.

Отверстия для вентилятора на задней стенке фильтра лишены, что вполне естественно при его установке. А вот если этого вентилятора нет, то сложно сказать, не будет ли подсоса неочищенного воздуха с этой стороны: конечно, какое-то избыточное давление внутри корпуса создаст штатный передний вентилятор, но ведь есть еще вентилятор блока питания, который работает как вытяжной, и давление внутри корпуса будет определяться «соревнованием» этих двух вентиляторов.

Вполне логично отсутствие отверстий для жидкостных систем охлаждения: и размещать их в столь малом объеме негде, да и необходимость в них с учетом особенностей корпуса вряд ли у кого-то возникнет.

Поскольку верхняя и боковые стенки PS09 сплошные, размещать собранный в нем компьютер можно будет и в невысоких нишах, и в узких ячейках, которые любят делать изготовители компьютерных столов. Главное, чтобы были свободными боковые поверхности фронтальной панели — а это всего четыре сантиметра в глубину, и, конечно, оставалось немного места сзади, но это требование будет соблюдаться в любом случае: придвинуть компьютер задней стенкой вплотную к вертикальной поверхности не позволят подходящие к нему кабели.

Сборка системного блока

Боковые крышки корпуса фиксируются парами винтов с накатной головкой, позволяющими легко открутить их без отвертки. Вот только выступов для захвата рукой при снятии нет, а крышки сидят на месте довольно прочно, и при снятии приходится помогать себе плоской отверткой.

При таких малых габаритах сборку начинать лучше с установки блока питания, который крепится винтами к задней стенке в верхней части шасси. Естественно, устанавливаться блок должен вентилятором вниз, поскольку в верхней крышке корпуса никаких отверстий нет. Расстояние до БП от верхнего края системной платы невелико, поэтому очень громоздкие радиаторы процессора установить не получится.

Затем можно заняться установкой системной платы. Заглушка в отверстии для ее портов ввода-вывода отсутствует, а вот стойки для крепления сборщику придется ставить самому; в комплекте есть переходник на шестигранник для крестовой отвертки.

В области процессора подложка системной платы имеет прямоугольный вырез, который позволит установить или демонтировать некоторые типы кулеров без снятия самой платы.

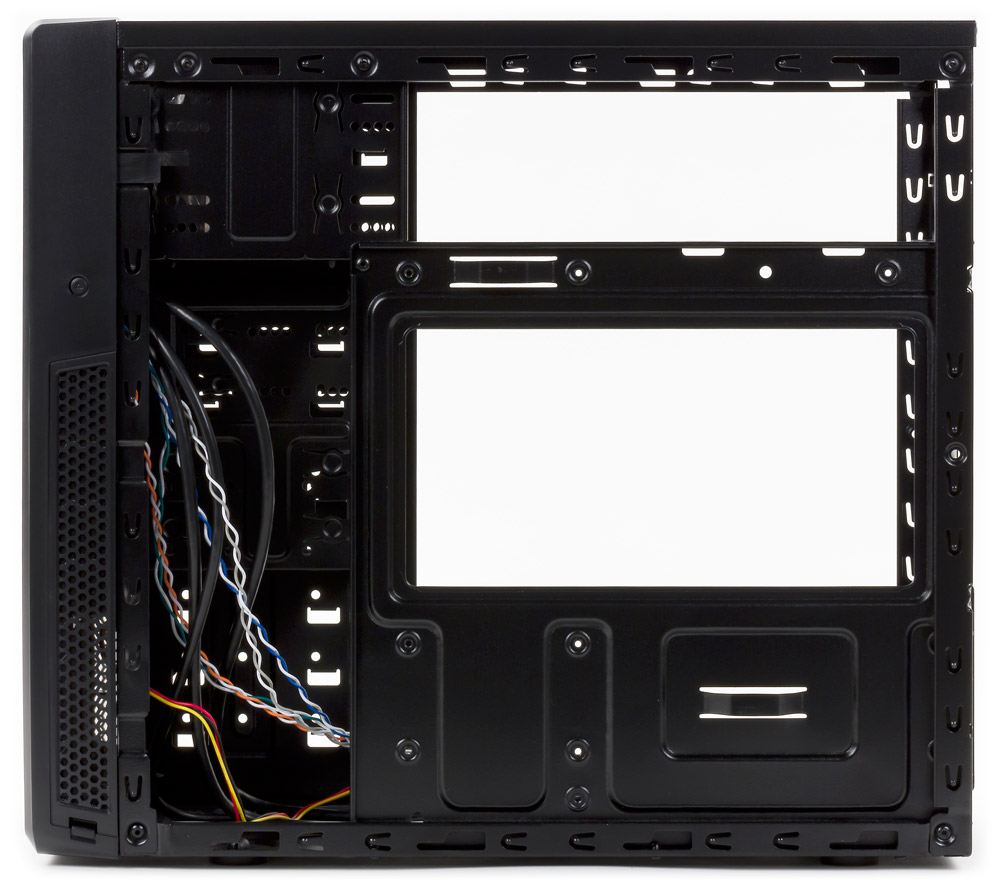

SilverStone PS09, вид на шасси справа

Заглушки плат расширения одноразовые, их придется выламывать. Есть Г-образный прижим, общий для всех четырех плат и закрепляемый двумя винтами снаружи корпуса, но каждую плату можно зафиксировать и индивидуальным винтом.

Внешние разъемы корпуса (USB и аудио) подключаются экранированными кабелями с монолитными коннекторами, для аудио предусмотрено только подключение HD Audio, а порты USB 3.0 корпуса подключаются к внутреннему разъему системной платы.

Часть проводов и кабелей можно будет спрятать за подложкой, но укладывать их придется очень аккуратно: расстояние до правой боковой стенки очень небольшое.

3,5- и 5,25-дюймовые накопители устанавливаются непосредственно в корзины, без всяких салазок, и фиксируются винтами с обеих сторон. Верхний пятидюймовый слот заглушки в шасси не имеет, а для нижнего ее придется выламывать.

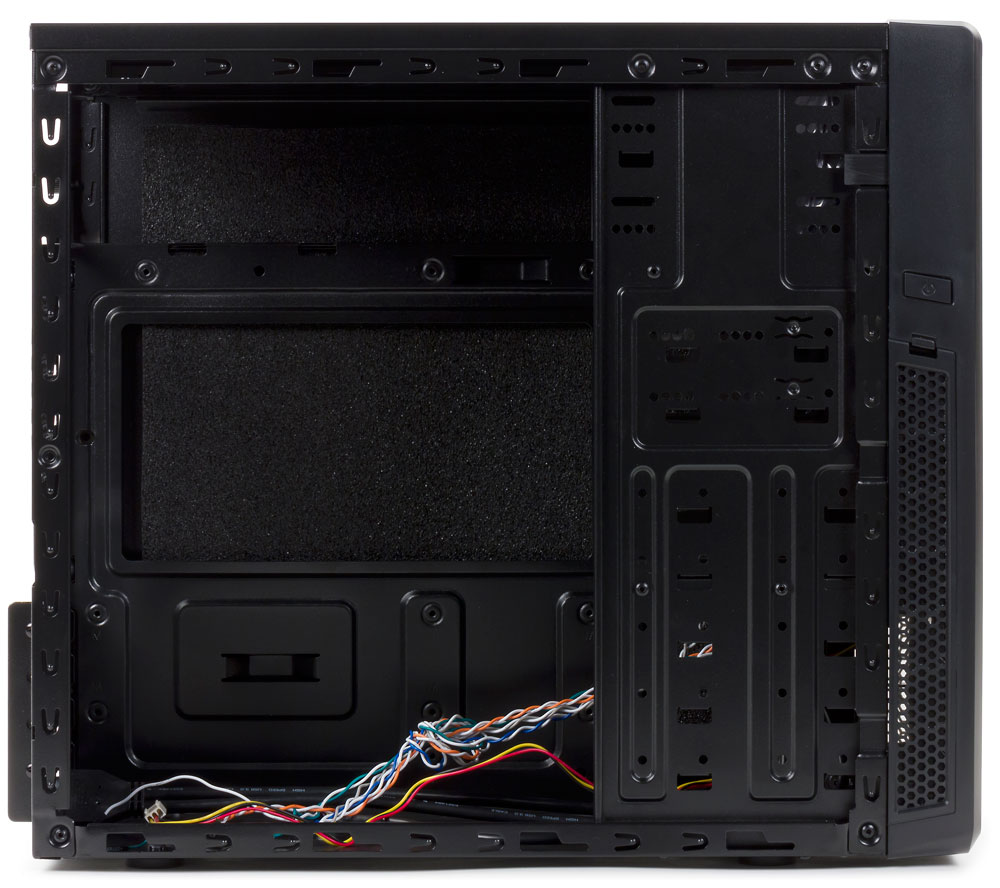

SilverStone PS09, вид на шасси слева

Единственный 2,5-дюймовый SSD или HDD будет крепиться к днищу шасси четырьмя винтами, которые нужно закручивать снаружи. Не самый удобный способ для сборщика, зато самый простой конструктивно.

Как мы уже упоминали, заявленная максимально возможная длина устанавливаемых видеокарт и других плат расширения составляет 360 мм, но с целым рядом ограничений. Первое из них вполне обычное: в эту величину входит разъем дополнительного питания, если он расположен в торце платы. Если же разъем находится на наружной кромке платы (обычно в задней части), то при ее длине свыше 240 мм он попросту упрется в левую боковую стенку дисковой корзины. Эта же стенка помешает удобному доступу и к разъему, расположенному в торце; правда, добраться до разъема всё равно будет можно, но для этого придется просовывать руку справа, что достаточно неудобно. Наконец, максимальная длина должна быть уменьшена на толщину дополнительного фронтального вентилятора в случае его установки.

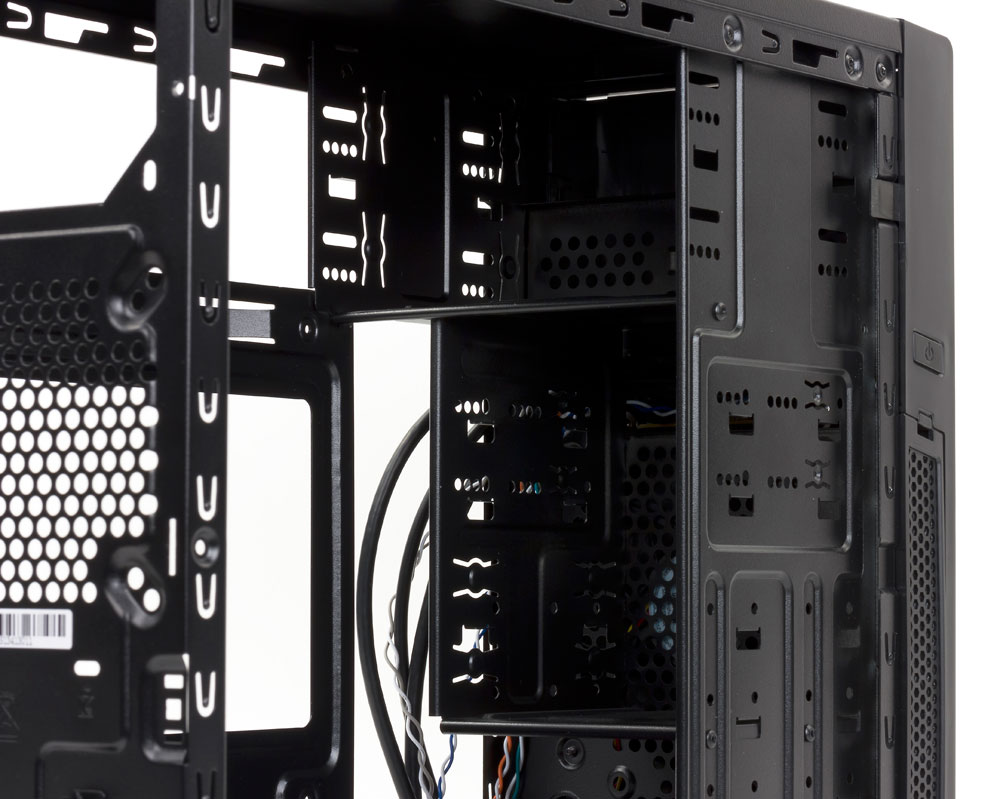

SilverStone PS09, отсеки для накопителей

Фронтальная панель крепится шестью пластиковыми защелками: пара плоских вверху и еще по паре цилиндрических в середине и внизу. Снять ее не составляет труда, разве что отложить в сторону помешают провода, идущие к разъемам, кнопкам и индикаторам. А вот с установкой надо быть внимательным: крепления платы, на которой распаяны разъемы, приходятся очень близко к верхней передней кромке штатного вентилятора, и надо проследить, чтобы одна деталь не упиралась в другую.

Как обычно, отметим: кромки металлических конструкций либо завальцованы, либо скруглены, чтобы снизить риск повреждения рук при сборке.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

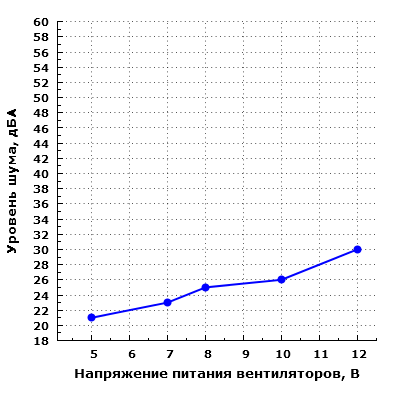

Уровень шума корпуса

Шум системы охлаждения корпуса изменяется от очень низкого (при питании вентилятора напряжением 5 В) до среднетипичного (при питании от 12 В). Источник с таким уровнем шума будет малозаметен в типичных условиях, характерных для жилых помещений в дневное время суток. В ночное время при минимальных оборотах система охлаждения корпуса также не будет доставлять беспокойства с любого разумного расстояния.

Размещение корпусаНапольное (слева)Настольное (по центру)Напольное (справа)
Источник шума без корпуса, дБА454545
Источник шума в корпусе, дБА394338
Ослабление шума, дБА627
Источник шума и корпусные вентиляторы (12 В) одновременно, дБА394338
Корпусные вентиляторы (12 В), дБА273026
Приращение шума за счет корпусных вентиляторов, дБА000
Корпусные вентиляторы (5 В), дБА192119

Ослабление уровня шума от источника во внутреннем объеме корпуса обеспечивается очень хорошее, чему способствуют сплошные боковые и верхняя панели и почти сплошная передняя панель, а также некоторый относительно небольшой эффект обеспечивает комплектная шумоизоляционная оклейка боковых панелей акустическим поролоном, хотя и очень тонким.

Как ни странно, но этот очень недорогой корпус имеет очень хорошую акустическую эргономику.

Позиционирование и выводы

Что ж, перед нами пример неплохого бюджетного корпуса, который вполне пригодится при сборке не слишком мощного компьютера компактных размеров. В основном речь идет об офисных компьютерах или домашних рабочих станциях начального и среднего уровня.

Достаточно производительные конфигурации с более высоким выделением тепла разместить в таком корпусе тоже можно, но тогда, скорее всего, придется установить дополнительные вентиляторы.

Конечно, есть претензии и к конструкции, и к комплектации, да и к качеству изготовления этого корпуса, но не будем забывать о ценовом факторе, который в ряде случаев играет очень важную, если не решающую роль. А у SilverStone PS09B соотношение цены, оснащенности и качества представляется нам довольно привлекательным.


Средняя цена по данным price.ru
$49(2)
Средняя цена по данным Яндекс.Маркет
T-10622623
Предложения SilverStone PS09B по данным Яндекс.Маркет
L-10622623-10


Корпус SilverStone PS09 предоставлен на тестирование производителем
