Корпус SilverStone PS01-E: продолжение серии




Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Продолжаем знакомиться с серией Precision тайваньской компании SilverStone Technology — на этот раз с моделью PS01-E. В оформлении данной модели изготовитель несколько отступил от полностью черного окраса: как и в рассмотренном ранее корпусе PS05B, все детали внутри и снаружи черные, однако спереди имеется серебристая вставка в форме вытянутой трапеции, да и внешние аудиоразъемы окрашены стандартно.

Как и PS05, корпус PS01-E (на сайте производителя его также называют PS01B-E) поставляется без блока питания и имеет две модификации: собственно PS01B-E, попавшую к нам на тестирование, и PS01B-EW с прозрачным окном в левой боковой крышке.

В комплекте пакетик с немалым количеством разного крепежа, пластиковый переходник для установки 3,5-дюймового накопителя в 5,25-дюймовый слот и инструкция на разных языках, включая русский.

Внешний вид корпуса можно оценить по прилагаемому видеоролику.

Компоновка

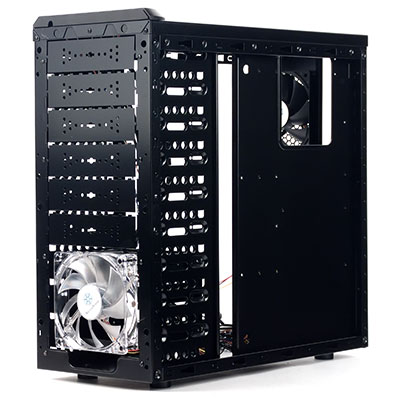

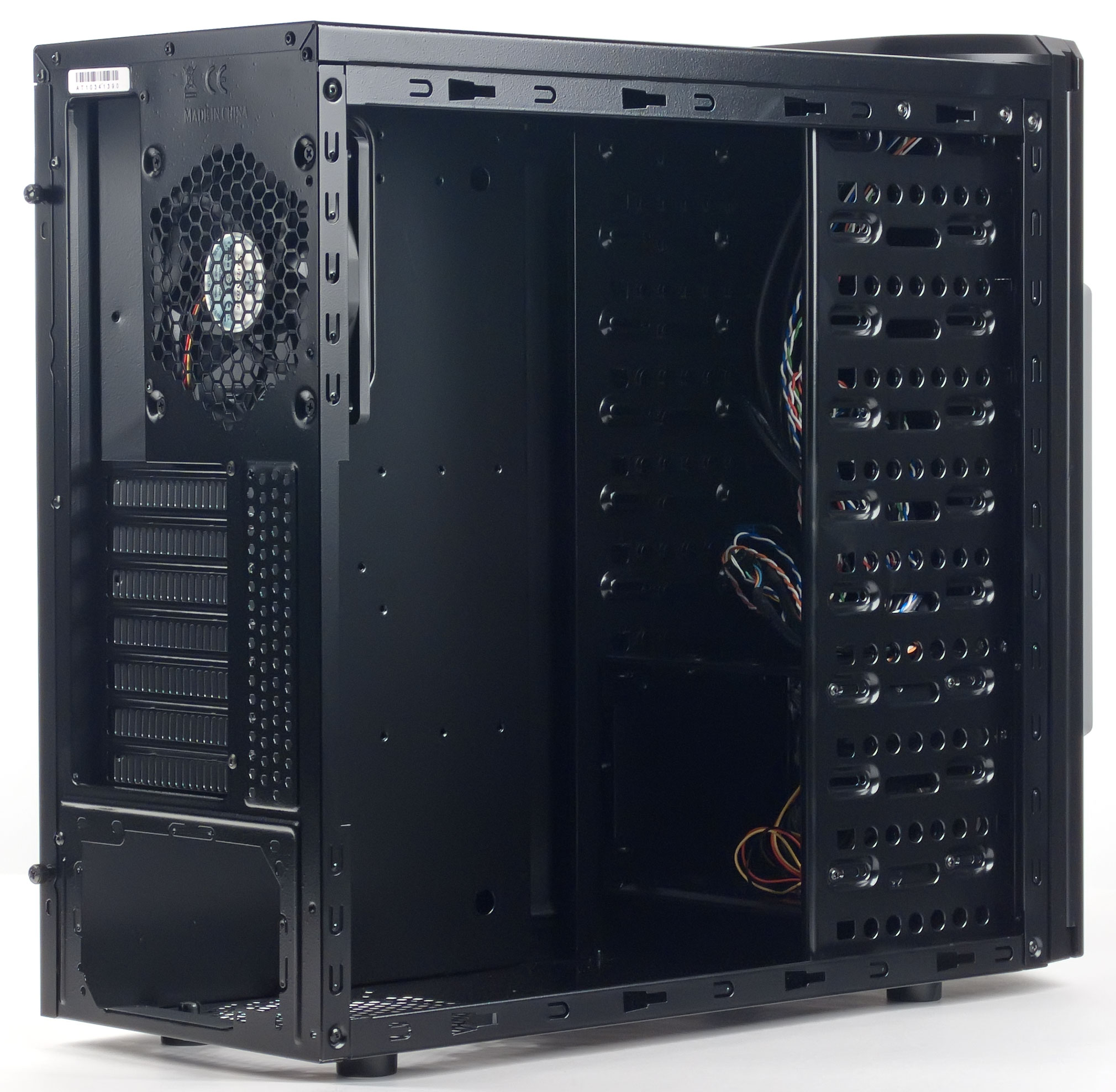

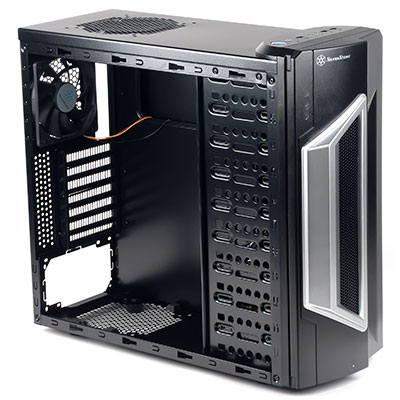

PS01-E — это miditower с нижним расположением БП и отводом воздуха через верхнюю панель корпуса (какие-либо вентиляционные отверстия на боковых стенках отсутствуют). Конструктивного разделения на два объема нет, но указанное расположение блока питания позволяет минимизировать его воздействие на нагрев/охлаждение остальных компонентов компьютера.

SilverStone PS01-E

Плюсы и минусы такой компоновки известны. С одной стороны, есть возможность ставить корпус левым боком вплотную к стене или располагать его в узких «нишах для компьютеров», имеющихся в офисной мебели. С другой — отвод воздуха через верхнюю панель не позволит ставить на корпус какие-либо предметы; правда, расположение вентиляционных отверстий иное, чем у PS05, и оставляет свободной почти половину площади верхней панели; однако целиком разместить компьютер в невысокой нише или под низкорасположенной полкой всё равно не получится.

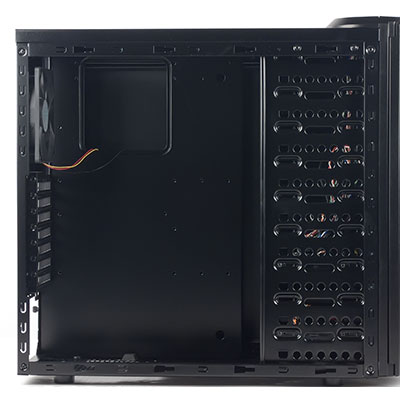

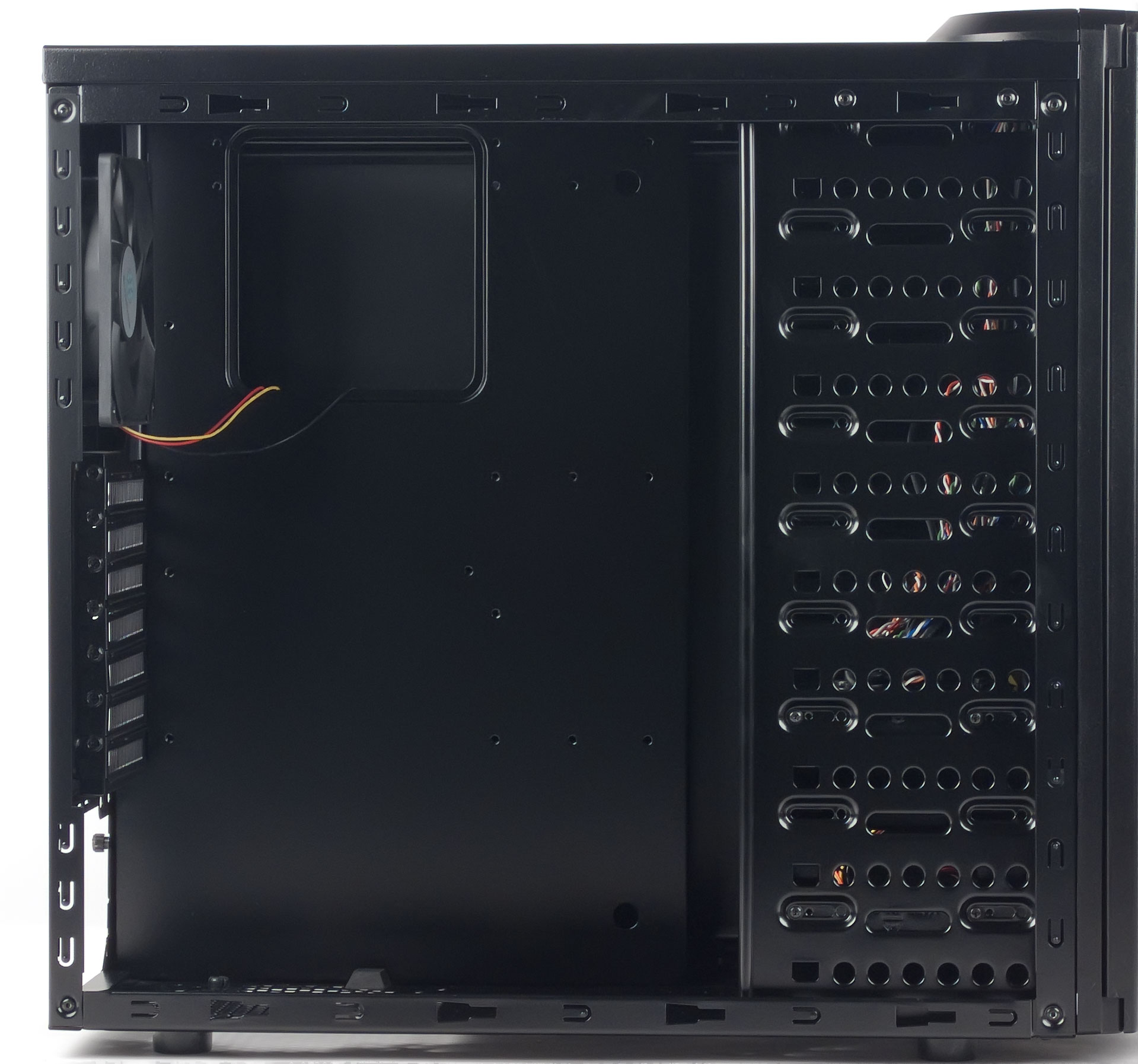

Отсеков для 5,25-дюймовых устройств девять, все с выходом на переднюю панель; для жестких дисков предусмотрена съемная трехместная корзина, которую можно установить в любом месте с обратной стороны передней панели. Для 3,5-дюймовых устройств, требующих выхода на переднюю панель, в одной из 5,25″ заглушек предусмотрен соответствующий вырез, также с заглушкой; подобные устройства можно установить в любом месте по высоте, закрепив с помощью имеющегося в комплекте переходника.

SilverStone PS01-E

В корпус можно устанавливать материнские платы формата вплоть до ATX.

Конструкция

Габариты PS05 — 200(Ш)×456(В)×510(Г) мм, включая ножки и с учетом накладки на передней дверце; вес 6,02 кг (без блока питания), в упаковке 6,74 кг.

Все панели корпуса, кроме съемной передней, выполнены из металла толщиной около 0,6 мм; фактура слегка шероховатая, но отпечатки рук она скрадывает неважно.

Использование довольно тонкого металла сделало конструкцию легкой, для соединения составных частей используются заклепки, но общая жесткость получилась невысокой. Это относится и к боковым крышкам: несмотря на отсутствие вентиляционных отверстий, жесткость все же мала, и возникают небольшие деформации, мешающие их нормальной установке. Бо́льшая часть кромок завальцована, что поможет сберечь руки сборщика.

Пластиковая передняя панель целиком занята заглушками 5,25-дюймовых слотов. По замыслу производителя, эти заглушки должны легко сниматься снаружи: они крепятся защелками, «ушки» которых выходят вперед; однако вытащить заглушку руками, не прибегая к помощи какого-либо инструмента типа плоской отвертки, удается с большим трудом.

Сами заглушки выпуклые, и сплошь покрыты вентиляционными отверстиями, которые изнутри закрыты пылевым фильтром в виде полосы из тонкого поролона; вынуть эти фильтры для очистки проблемы не составляет, равно как и вернуть их потом на место.

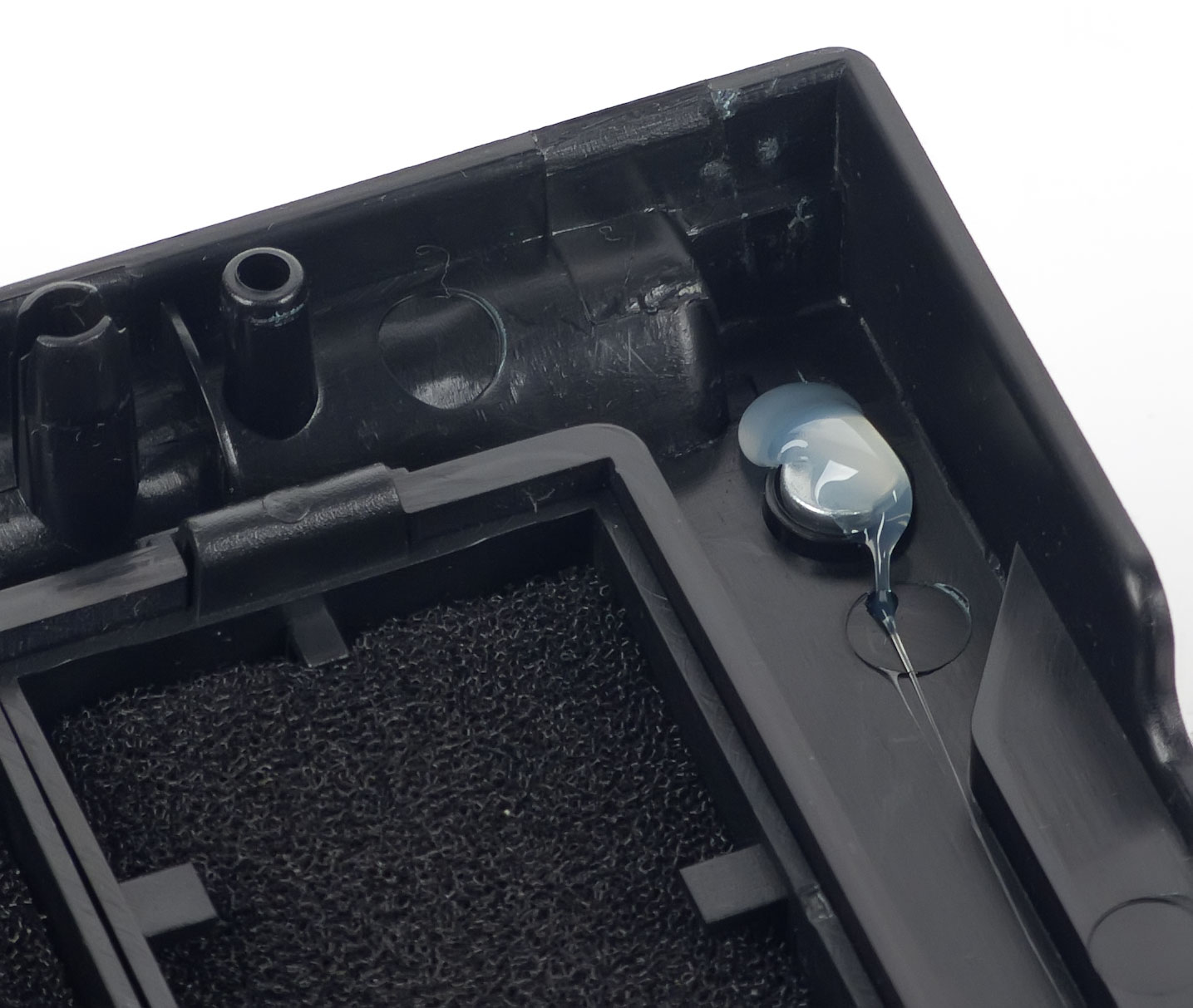

Крепится панель тремя парами пластиковых защелок; «сидит» достаточно плотно. Снять ее полностью помешают провода, идущие к двум cветодиодным индикаторам (оба они синего цвета, весьма яркие), однако провода эти довольно длинные, и не помешают отнести снятую панель на достаточное расстояние.

Конечно, выглядит такая конструкция весьма утилитарно, и потому производитель предусмотрел дверцу — хоть и причудливую, но довольно стильную. Чтобы обеспечить вентиляцию, в дверце предусмотрена металлическая полоса с перфорацией; а в левом верхнем углу разместились рассеиватели для индикаторов.

В закрытом положении крышка фиксируется магнитом, а вот в открытом положении болтается вокруг оси свободно; правда, имеются резиновые прокладки-амортизаторы, предотвращающие стук при закрывании крышки.

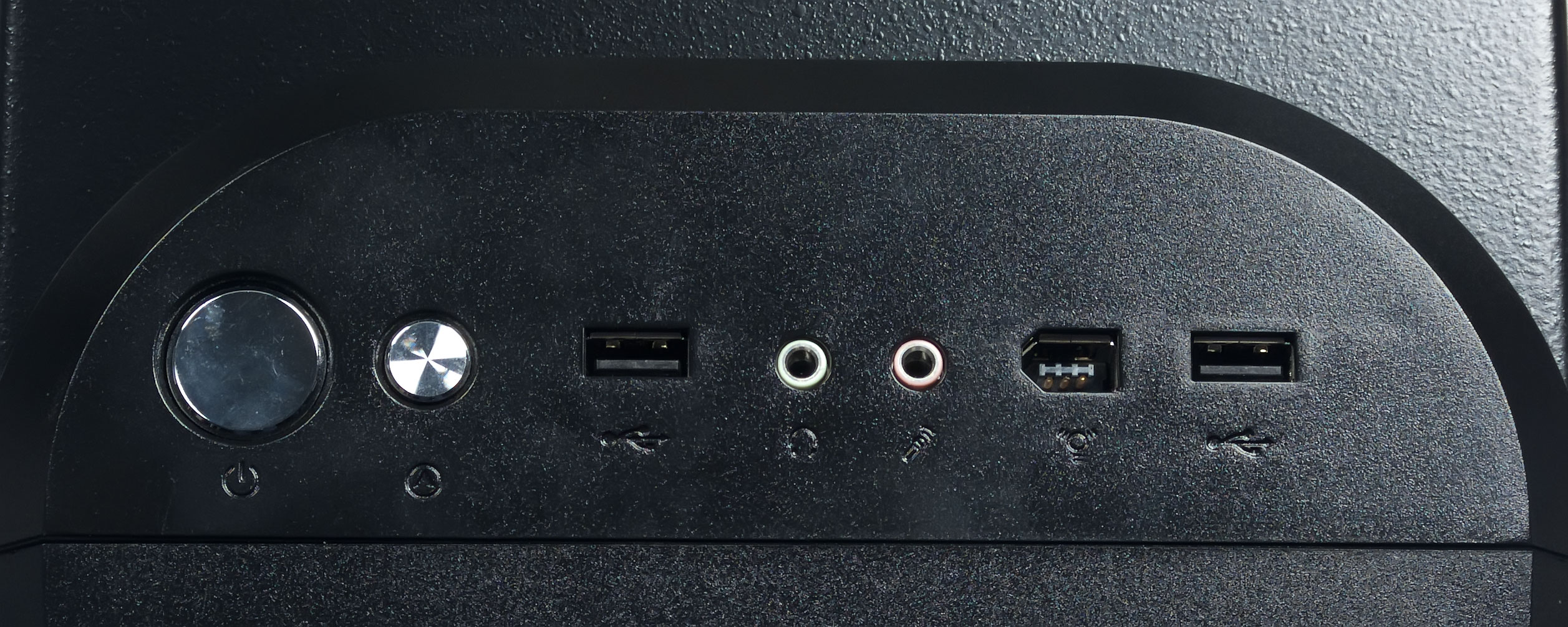

Кнопки включения и перезагрузки (круглые металлические), а также внешние разъемы (два USB, два аудио и один IEEE1394) размещены в невысоком пластмассовом кожухе, занимающем переднюю часть верхней крышки корпуса. Как всегда, можно спорить с удобством такого расположения: корпус достаточно высокий, и при расположении компьютера на столе сидящий рядом оператор не видит ни кнопок, ни разъемов, а потому использовать их придется или наощупь, или приподнявшись со стула. В данной модели основное неудобство будет связано с использованием разъемов; а вот кнопками можно пользоваться и вслепую: Power гораздо крупнее, чем Reset, да и нажимается она легче — кнопку перезагрузки для ее срабатывания надо утопить глубже. Конечно, если компьютер установлен внизу, то эти недостатки превращаются в достоинства: чтобы увидеть панель с кнопками и разъемами, достаточно немного опустить глаза. Несмотря на небольшой люфт, кнопки нажимаются мягко и срабатывают со звонким щелчком.

SilverStone PS01-E

Разъемы скомпонованы весьма разумно: в середине два аудиогнезда, слева от них USB, справа IEEE1394 и второй USB; это позволит одновременно подключить два достаточно широких USB-устройства.

Поверхность пластиковых деталей матовая, слегка шероховатая, и отпечатки пальцев на ней заметны не будут.

Задняя часть верхней панели имеет перфорацию для установки 120- или даже 140-миллиметрового вентилятора; в комплект он не входит, но купить его при желании не составит труда; а вот найти саморезы черного цвета для его крепления будет гораздо сложнее — в комплекте их тоже нет, равно как не предусмотрено и фильтра для этого вентилятора.

SilverStone PS01-E

В основании корпуса закреплены четыре круглые ножки из довольно твердой пластмассы, демпфирующие свойства которой сомнительны. Ножки достаточно высокие, что обусловлено нижним расположением блока питания и необходимостью забора воздуха его вентилятором из-под корпуса. Соответственно, в задней части нижней плоскости шасси имеется область с перфорацией для охлаждения размещаемого там блока питания.

Система вентиляции

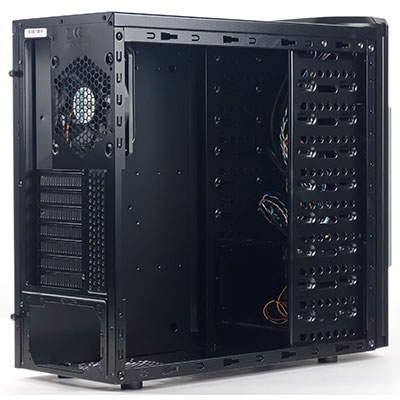

Корпус предусматривает установку до трех вентиляторов (не считая вентилятора блока питания): один (120 или 140 мм) на верхней панели шасси, один 120 мм на задней панели и один 120 мм на корзине для крепления жестких дисков с выходом на переднюю панель. Два последних уже установлены; в нашем экземпляре корпуса как передний вентилятор (с синей подсветкой, потребляемый ток до 0,26 А), так и задний (без подсветки, потребляемый ток до 0,18 А) подключаются к стандартному 3-контактному разъему материнской платы (с контролем частоты вращения); хотя на обоих есть наклейка с названием SilverStone и логотипом фирмы, но в перечне продукции на официальном сайте компании такого вентилятора нет (напомним: SilverStone выпускает еще и довольно широкий спектр вентиляторов); очевидно, мы вновь имеем дело с продукцией OEM.

SilverStone PS01-E

Не очень понятен смысл подсветки у вентилятора на передней панели при наличии дверцы: конечно, в ней есть перфорированная область, но она невелика, и подсветка видна плохо.

SilverStone PS01-E

Штатные фильтры предусмотрены только для переднего вентилятора, о них сказано выше; но с учетом наличия выреза в нижней части передней панели, облегчающего ее снятие, эффективность этих фильтров сомнительна.

SilverStone PS01-E

Крепление верхнего и заднего вентиляторов — саморезами к металлическим панелям корпуса, переднего — длинными винтами к лицевой стороне корзины для HDD.

Слоты для 5,25-дюймовых устройств на передней панели, кроме трех нижних, закрыты заглушками, имеющими некоторое количество отверстий; при необходимости эти заглушки придется выламывать.

А вот заглушки для плат расширения перфорированы целиком и крепятся с помощью винтов. Оставшееся рядом с ними свободное место на задней панели также перфорировано; но возможность установки жидкостных систем охлаждения не предусмотрена.

Сборка системного блока

Боковые стенки корпуса фиксируются парами винтов с накатной головкой, позволяющими легко открутить их без отвертки; замков и датчиков контроля доступа нет. Боковые крышки держатся на шасси системой гребенок и пазов, снимаются обычным образом — сдвигом сначала немного назад (для облегчения захвата предусмотрены штампованные выемки), а потом в сторону. Снять их легко, но, как уже отмечалось, установить обратно сложнее — из-за недостаточной жесткости крышки возникает небольшой изгиб, мешающий гребенкам попасть в пазы.

Обе боковые стенки у модели PS01B-E совершенно одинаковые, и не надо задумываться, какую из них поставить слева, а какую справа; это, понятно, не относится к модификации с прозрачным окном.

Установку блока питания можно производить как до, так и после монтажа материнской платы — его нижнее расположение не будет мешать креплению даже самого громоздкого радиатора процессора. Поскольку между блоком питания и нижней панелью шасси корпуса имеется заметный промежуток, то в районе задней части БП на шасси установлены две небольшие резиновые подставки в форме усеченной пирамиды, играющие роль амортизаторов и облегчающие установку БП при сборке.

Как обычно, крепежные отверстия позволяют выбрать любую ориентацию блока: вентилятором вниз (мы используем такой термин, поскольку в современных БП вентилятор крайне редко устанавливают на стенке, выходящей на заднюю сторону компьютера) или вентилятором вверх. Выбирать способ установки предоставляется сборщику; если вентилятор БП направлен вниз, то взаимное влияние потоков охлаждения самого БП и остальных компонентов компьютера минимально; для охлаждения блока питания используется относительно прохладный воздух, забираемый из помещения, — но не просто из помещения, а из-под днища компьютера, где бывает больше всего пыли (особенно если компьютер стоит на полу), и это особенно неприятно в отсутствие фильтра. А при верхнем расположении вентилятора БП он будет либо забирать часть воздуха, необходимого для охлаждения других компонентов компьютера, либо пытаться охладить себя воздухом, который уже нагрет этими компонентами.

SilverStone PS01-E

Переходим к установке материнской платы. Заглушка в отверстии для ее портов ввода-вывода отсутствует; закручиваем стойки (обычные шестигранники). В области процессора подложка под материнскую плату имеет прямоугольный вырез, который позволит установить или демонтировать некоторые типы кулеров без снятия самой матплаты.

Заглушки плат расширения многоразовые, крепятся винтами. Сами платы фиксируются теми же винтами, для облегчения доступа к которым в кромке шасси сделан вырез.

Внешние разъемы корпуса (USB, IEEE1394 и аудио) подключаются монолитными коннекторами; для аудио предусмотрено подключение как HD Audio, так и AC’97. Кабели USB и IEEE1394 экранированные, и проблем с работой скоростных устройств быть не должно.

Все провода, идущие к матплате от индикаторов, кнопок и разъемов корпуса, очень длинные, даже чрезмерно длинные — производитель явно не экономил на них; с одной стороны, уж точно не будет проблем с нехваткой длины, а с другой — спрятать за металлической подложкой матплаты можно только малую часть проводов (в ней есть лишь два небольших отверстия, в которые могут пройти самые маленькие разъемы), и «причесать» оставшиеся будет непросто. Правда, для этого можно воспользоваться двумя имеющимися в комплекте стяжками «эконом-класса» — проволочками в пластиковой оболочке.

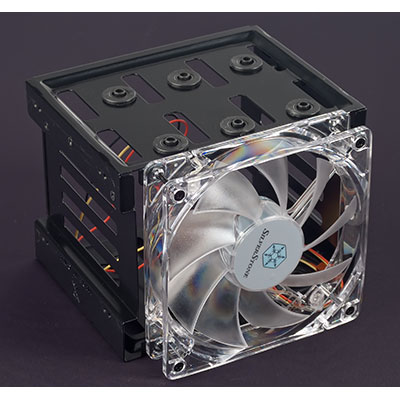

В корзину для HDD можно поставить до трех дисков, которые закрепляются длинными винтами через круглые резиновые прокладки. Завернуть винты несложно; прокладки очень мягкие и явно дадут хороший амортизирующий эффект, однако при этом тепловой контакт корпуса диска с металлом корзины отсутствует. Но это не очень критично: на торце корзины, выходящем на лицевую панель корпуса, имеется 120-миллиметровый вентилятор, охлаждающий диски.

А вот устанавливать корзину в 5,25-дюймовые отсеки неудобно: выемки на ее вертикальных боковых поверхностях плохо попадают на «полочки» отсеков, поэтому, закручивая крепежные винты одной рукой, приходится второй рукой держать саму корзину.

При необходимости установки 3,5-дюймового устройства с выходом на переднюю панель нужно воспользоваться штатным переходником. Таким же образом можно закрепить и HDD, вот только на отвод тепла от его корпуса к шасси через пластик переходника особо рассчитывать не приходится.

Половинки переходника крепятся к устройству винтами; как во всех переходниках такого типа, при этом лучше пользоваться намагниченной отверткой. В отсеке получившаяся конструкция также крепится винтами, но резьбы в отверстиях нет — предполагается, что ее нарежет сборщик, закручивая имеющиеся в комплекте саморезы в пластик. В общем, еще один «эконом-класс».

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

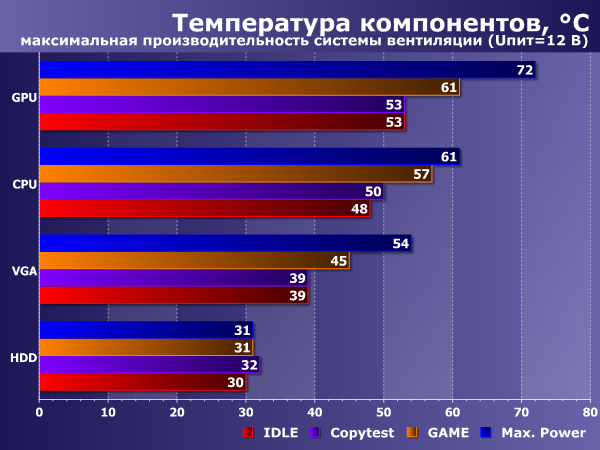

Температура компонентов находится на вполне нормальном уровне при питании корпусного вентилятора как от 12 вольт, так и от 5 вольт. Возрастание температуры при этом не слишком заметно.

Температурные показатели жесткого диска даже в режиме постоянной нагрузки в виде копирования файлов находятся на отличном уровне.

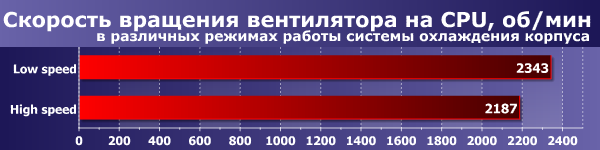

Как можно заметить, при уменьшении производительности корпусного вентилятора вынужденно увеличивается производительность вентилятора процессорного кулера. В реальных условиях стоит воспользоваться возможностями системной платы для автоматического регулирования оборотов последнего.

Таким образом, мы приходим к выводу, что корпус вполне справится с мощными конфигурациями, особенно при условии использования штатных вентиляторов и наличия у видеокарты «внешнего выхлопа».

Измерение уровня шума и оценка вибрации

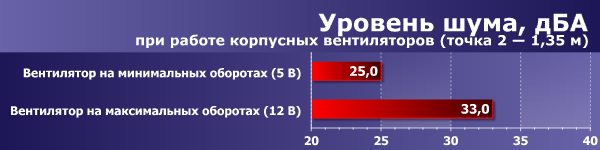

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума системы охлаждения корпуса при работе на максимальных оборотах и питании от 12 В находится на среднем уровне.

При питании вентилятора пониженным напряжением (5 В) уровень шума от системы охлаждения корпуса заметно снижается, оценить его в данном режиме можно как низкий. В реальности он будет малоразличим даже ночью в жилом помещении.

Уровень акустической эргономики данного корпуса можно оценить как хороший.

Оценка потребительских качеств

Потребительские качества данной модели корпуса находятся на хорошем уровне, разумеется с учетом его невысокой стоимости в районе 2000 рублей. Стоит отметить современную компоновку, комплектную систему охлаждения с эргономичным уровнем шума, а также вполне удачную конструкцию без сверхоригинальных решений. Довольно спорный дизайн корпуса по крайней мере не выглядит аляповато благодаря угловатым формам декоративной дверки. К различным мелочам типа разъемов вентиляторов и крепления плат расширения разработчики корпуса также отнеслись весьма внимательно, и в итоге, с учетом перечисленных нюансов, корпус оставил довольно приятное впечатление. Правда, стоит учитывать, что по набору потребительских качеств данная модель несколько уступает корпусу Silverstone Precision PS05B, рассмотренному в одной из предыдущих статей.

Итоги

Корпус SilverStone PS01-E — в достаточной степени бюджетный вариант, который вполне можно использовать для сборки рабочей станции или многофункционального домашнего компьютера мощности от средней до высокой, но без системы жидкостного охлаждения.

О фильтрации в системе охлаждения: нельзя сказать, что фильтров нет вовсе, но их расположение и количество не позволяют говорить о сколь-нибудь серьезной защите от пыли.

Наличие вентилятора с подсветкой в модификации PS01B-E излишне, и оправдано лишь для PS01B-EW, имеющей боковое прозрачное окно; но даже в этом случае вентилятор с подсветкой лучше переставить на заднюю стенку шасси.

К спорным моментам отнесем расположение кнопок и разъемов на верхней крышке — правда, в случае напольного размещения корпуса подобное расположение органов управления, индикации и коммутации становится достоинством. Отрадным фактом является продуманное взаиморасположение USB-портов, в которые можно подключать устройства, не задумываясь об их ширине; некоторым покупателям будет полезно и наличие внешнего порта IEEE1394, редко встречающегося в корпусах такого класса.



Средняя текущая цена (количество предложений)
Корпус SilverStone PS01-E
Н/Д(0)


Корпус SilverStone PS01-E предоставлен на тестирование компанией Свега-Компьютер
