Контрольная панель Scythe Kama Meter


Сегодня мы расскажем об очередном компьютерном аксессуаре, из ассортимента японской компании Scythe. Компания производит широкий спектр компьютерных аксессуаров: кулеры, вентиляторы, картридеры, многофункциональные панели… Наш обзор посвящен контрольной панели Scythe Kama Meter.



Технические характеристики

Устройство предназначено для контроля и индикации температуры, скорости вращения вентиляторов и громкости аудио-выхода. Kama Meter позволяет регулировать скорость вращения подключенных к нему вентиляторов и регулировать уровень громкости аудиовыхода. Для установки его в компьютер потребуется один пятидюймовый отсек корпуса.


Питание
5 и 12 В, FDD Power разъем
Тип дисплея
сегментный LCD 110x32мм
Подсветка дисплея
LED, 7 цветов + режим чередование цвета
Управление скоростью вентиляторов
Цифровое
Управление громкостью звука
Аналоговое
Число каналов управления скоростью вентиляторов
4
Максимальная мощность подключаемого вентилятора
12 Вт, 1А на канал
Диапазон мониторинга оборотов вентилятора

400 — 9990 об/мин

500–5500 графическая шкала

Число каналов мониторинга температуры
4
Диапазон мониторинга температуры
0 — 90 °C
Число каналов регулировки уровня аудиосигнала
2
Размер устройства Ш×В×Г
148×42×75 мм
Размер в упаковке Ш×В×Г
185×85×205 мм

Комплект поставки

Панель поставляется в небольшой картонной коробке, внешнее оформление которой, изобилует иероглифами. Качество полиграфии высокое, но, к сожалению, нет надписей на русском языке.

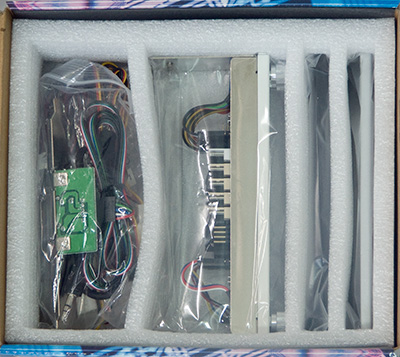

Внутри коробка поделена на четыре отсека полипропиленовой вставкой. В них размещены дополнительные фальш-панели, само устройство и комплект кабелей с аудиопланкой. Содержимое отсеков упаковано в целлофановые пакеты.


упаковка Scythe Kama Meter

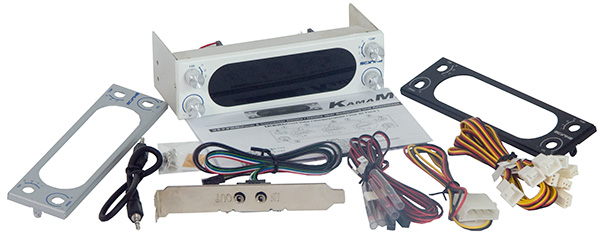

Подробное описание содержимого коробки:

  • Инструкция по эксплуатации и гарантийный талон на Японском, Английском, Немецком и Испанском языках
  • Сменные лицевые панели белого, черного и серебристого цвета
  • Заглушка для подключения сквозного канала аудиовыхода
  • Удлинитель-переходник питания FDD-Molex, длиной 50см
  • Аудиокабель M-Jack 3,5-M-Jack 3,5 длиной 30см
  • Аудиокабель для соединения заглушки и панели, ленточный, длиной 75см
  • Термодатчики, 4 шт, длиной 70см
  • Удлинители вентиляторов, 4 шт, длиной 70см
  • Крепежные болты M3 4 шт
  • Кусочки скотча для фиксации термодатчиков, 4 шт

комплект Scythe Kama Meter

Внешний вид

В отличие от множества других подобных изделий, дизайн Kama Meter нам понравился. Но и в бочке меда можно найти пару ложек дёгтя, в частности, белая панель, является белой, в то время как "белые" корпуса имеют несколько "кремовый" оттенок пластика. Панель установленная в белый корпус выглядит как БЕЛьмо на глазу. И ручки… Они очень удобные, подходят ко всем трем вариантам фальш-панелей, НО — выступают на 10 мм! Ни в одном имеющемся корпусе с дверкой или шторкой мне не удалось их закрыть. Определенно, миллиметра три являются лишними.

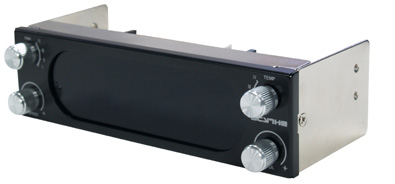

Scythe Kama Meter вид спереди

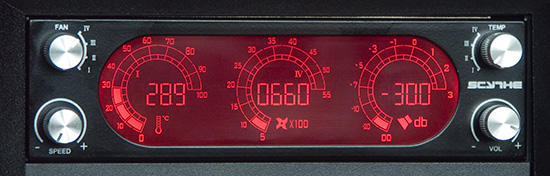

LCD дисплей устройства снабжен LED подсветкой, он прекрасно читается при прямом взгляде, при взгляде с боков становится еще более четким и контрастным, а вот вертикальные углы невысоки. Уже при 45° происходит инверсия изображения.

В качестве органов управления, используется два четырехпозиционных переключателя, для вентиляторов и термодатчиков соответственно. За регулировку оборотов и переключение подсветки отвечает валкодер. Уровень аудиосигнала регулируется потенциометром.

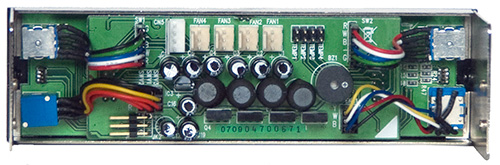

Задней и верхней стенки устройство, как мы уже упоминали, лишено. Электроника устройства находится на двух двухсторонних печатных платах, раздельно для цифровой и аналоговой части. Подключение всех кабелей производится к разъемам, расположенным на аналоговой печатной плате Kama Meter.


внутреннее устройство Scythe Kama Meter

Установка

Установка в корпус проблем не вызывает. Нужно лишь вставить Kama Meter в пятидюймовый отсек и закрутить 4 винта (по 2 с каждой стороны). Установка в корпус, оснащенный безвинтовой системой крепления устройств, также прошла успешно.

Вентиляторы могут подключаются к панели как напрямую, к трехпиновым вентиляторным разъемам, так и через прилагаемые в комплекте удлинители.

Наибольшую проблему может вызвать подключение аудиокабеля, его 6 контактный разъем не снабжен ключом, а значит, допускает неправильное подключение.

Тестирование

Для тестирования Kama Meter, мы подобрали набор вентиляторов самых разных типоразмеров и характеристик.

Модель вентилятора Минимальные обороты Максимальные обороты
CoolerMaster AUB1212L
510
660
ThermalTake TT8025T
1570
2890
ThermalTake TTF126025BH
2820
4710
INTEL BOX Cooler
1740
2730
Titan TFD-4028HH
5870
более 9990

Мы провели измерение зависимости оборотов вентиляторов от напряжения на выходе регулятора оборотов. Графики зависимости приводятся для самого маломощного и самого мощного вентилятора.

Как видим, характеристики значительно отличаются. Мы не знаем, "фича" это или "баг", но выглядит достаточно логично. Более потребляющее устройство имеет бОльший диапазон регулирования напряжения.

Число шагов регулирования оборотов вентиляторов весьма велико, около 25. Отклик на вращение регулятора не мгновенный, быстрое вращение ручки воспринимается плохо.

При включении, устройство кратковременно подает на вентиляторы полное напряжение. По нашему мнению, этого должно хватить чтобы "стронуть" даже самые некачественные вентиляторы.

В случае если частота оборотов опускается ниже 400 об/мин, Kama Meter оповестит об этом громким звуковым сигналом и переключением цвета подсветки.

Температурные датчики обеспечивают точность измерения температуры в 0.5°C.

Для иллюстрации работы устройства вы можете просмотреть видеоролик (3,8 МБ).

Подведение итогов

Scythe Kama Meterl — это современный и стильный моддинговый аксессуар. Он прекрасно подойдет тем, кто хочет украсить разноцветными огнями свой системный блок. Устройство выполняет все заявленные функции и не доставит проблем владельцу. Благодаря сменным панелям, оно без проблем перейдет и в ваш новый корпус.

Достоинства:

  • Большой и качественный дисплей
  • Богатая комплектация, в том числе сменные панели
  • Четыре канала термоконтроля
  • Возможность смены цвета подсветки

Недостатки:

  • Выпирающие вперед ручки мешают закрываться дверцам корпуса
  • Отсутствие ключа на аудиокабеле не исключает неправильного подключения
  • Отсутствие инструкции на русском языке

Для функционального, а не эстетического использования устройства, на наш взгляд, не хватает следующих функций:

  • Выключения вентиляторов по выбору
  • Выключения или регулировки яркости подсветки дисплея
  • Автоматического термоконтроля оборотов вентиляторов
  • Тройника для подключения вентиляторов к системной плате, с целью мониторинга оборотов вентиляторов
  • Поддержки PWM управляемых вентиляторов
