| Полная галерея фотографий модели от iXBT.com |
| Данная модель на сайте производителя |
| Логистика | |
| Длина, мм | 501 |
| Ширина, мм | 200 |
| Высота, мм | 430 |
| Объем, метры куб. | 0,0431 |
| Масса корпуса с комплектным БП | - |
| Масса без БП, кг | 7,28 |
| Масса корпуса в упаковке | - |
| Массо-габаритный коэффициент | 168,91 |
| Компоновка | |
| Типоразмер | miditower |
| Формат системной платы (максимальный) | ATX |
| Количество объемов в корпусе | 1 |
| Расположение блока питания | снизу горизонтально |
| Блок питания в отдельном объеме (да/нет) | нет |
| Двухсторонняя установка блока питания | да |
| Передняя панель | |
| Конструкция | перфорированная |
| Материал | пластик |
| Способ окраски | в массе |
| Декоративная дверь | нет |
| Материал | - |
| Способ окраски | - |
| Угол открытия | - |
| Амортизация | - |
| Внешние порты ввода/вывода | |
| USB | 2 |
| Подключение широких устройств USB (макс.) | 1 |
| IEEE1394 (FireWire) | нет |
| eSATA | 1 |
| Audio | стандарт |
| Нативный формат Audio port | HD Audio |
| Зона размещения блока портов | передний край верхней стенки |
| Материал изготовления | |
| Шасси | сталь |
| Боковые панели | сталь |
| Верхняя панель | сталь |
| Материал ножек | прорезиненный пластик |
| Конструкционная жесткость (50-100) | |
| Общая | 60 |
| Верхняя панель | 55 |
| Боковые панели | 60 |
| Задняя стенка шасси | 60 |
| Отсек для жестких дисков без уст. дисков | 65 |
| Основание для системной платы | 65 |
| Жесткие диски | |
| Количество отсеков | 1 |
| Крепление отсеков | стационарное |
| Ориентация отсеков | поперечное |
| Аэродинамика с учетом в/потока от переднего вентилятора | хорошая |
| Количество посадочных мест для HDD 3,5 дюйма | 5 |
| Количество посадочных мест для HDD 2,5 дюйма | нет |
| Система крепления жестких дисков | безвинтовая или винтовая |
| Способ установки жесткого диска | металлические салазки |
| Фиксация диска | штырьки |
| Амортизация | нет |
| Прямой теплоотвод на шасси | есть |
| Расстояние между дисками по монтажным отверстиям, мм | 30 |
| Система вентиляции корпуса | |
| Передняя панель | сплошная перфорация |
| Тип пылевого фильтра | поролоновый фильтр |
| Особенности | фильтр несъемный |
| Штатные места под вентиляторы | 120 мм |
| Установленные вентиляторы | 1 х 120 мм |
| Наличие подсветки | да |
| Разъем подключения вентилятора | комбинированный (3pin+Molex) |
| Правая панель | - |
| Тип пылевого фильтра | - |
| Особенности | - |
| Штатные места под вентиляторы | - |
| Установленные вентиляторы | - |
| Наличие подсветки | - |
| Разъем подключения вентилятора | - |
| Левая панель | CAG 1.1 без воздуховода |
| Тип пылевого фильтра | фильтра нет |
| Особенности | - |
| Штатные места под вентиляторы | 2 х 120 мм |
| Установленные вентиляторы | - |
| Наличие подсветки | - |
| Разъем подключения вентилятора | - |
| Нижняя панель | - |
| Тип пылевого фильтра | синтетический фильтр |
| Особенности | фильтр съемный |
| Штатные места под вентиляторы | - |
| Установленные вентиляторы | - |
| Наличие подсветки | - |
| Разъем подключения вентилятора | - |
| Верхняя панель | - |
| Тип пылевого фильтра | - |
| Особенности | - |
| Штатные места под вентиляторы | 2 х 120/140 мм |
| Установленные вентиляторы | - |
| Наличие подсветки | - |
| Разъем подключения вентилятора | - |
| Задняя панель | - |
| Тип решетки | штампованная |
| Особенности | - |
| Штатные места под вентиляторы | 120 мм |
| Установленные вентиляторы | - |
| Наличие подсветки | - |
| Разъем подключения вентилятора | - |
| Дополнительные вентиляторы внутри корпуса | нет |
| Особенности | - |
| Штатные места под вентиляторы | - |
| Установленные вентиляторы | - |
| Наличие подсветки | - |
| Разъем подключения вентилятора | - |
| Возможность отключения подсветки | - |
| Возможность регулировки яркости подсветки | - |
| Управление скоростью вращения вентиляторов | от системной платы |
| Вентиляционное отверстие под БП | да |
| Установка компонентов и сборка | |
| Крепление устройств в отсеках 5,25 дюйма | безвинтовое |
| Крепление устройств в отсеках 3,5 дюйма | безвинтовое |
| Тип крепления плат расширения | винтовое |
| Возможность фиксации винтом без демонтажа СБК | есть |
| Крепление заглушек | сплошное |
| Тип крепления блока питания | винтовое |
| Наличие подиума с амортизацией для БП | да |
| Возможность установки БП без снятия кулера | да |
| Крепление боковых панелей | винты с накатной головкой |
| Фиксация винтами | есть |
| Форма верхнего и нижнего края боковых панелей | пазо-гребенная |
| Присоединение боковых панелей к шасси | прислонно-сдвижное |
| Тип крепления системной платы | винтовое |
| Часть креплений под винт предустановлена (да/нет) | да |
| Съемное основание для сист. платы (да/нет) | нет |
| Размер основания в процентах от высоты корпуса | 100 |
| Размер основания в процентах от длины корпуса | 68 |
| Тип основания для системной платы | с вырезом в процессорной зоне |
| Некоторые установочные размеры, мм | |
| От основания для системной платы до противоположной боковой панели | 178 |
| От верхнего края системной платы до ближайшей детали вверх | 20 |
| Длина основной видеокарты | 270 |
| Длина дополнительной видеокарты | 270 |
Дизайн

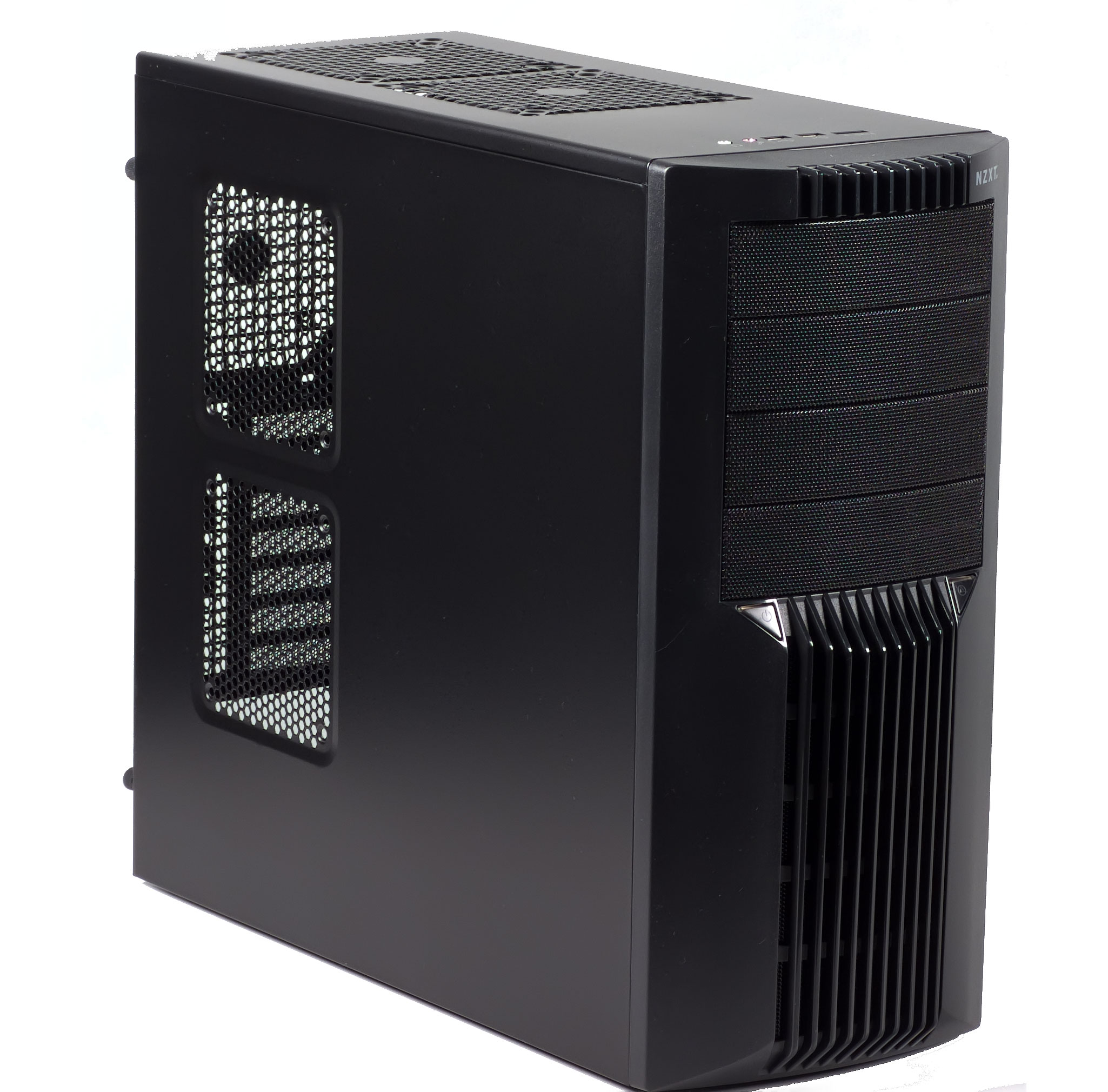

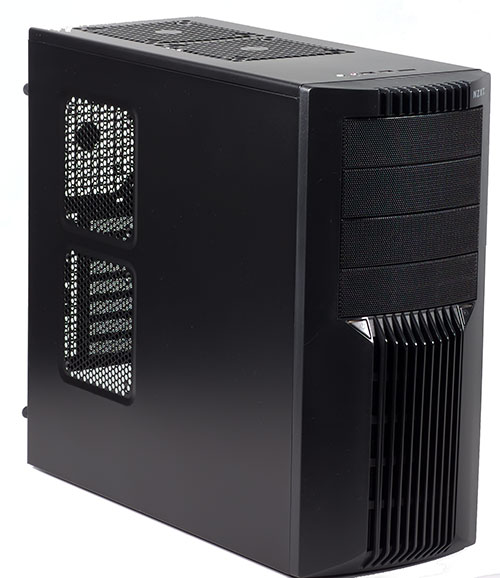

Внешний вид героя данного обзора можно охарактеризовать как агрессивный и молодежный. Причем главным образом благодаря необычной передней панели, стилизованной под радиатор. Конечно, на самом деле это всего лишь пластик, причем не самого высокого качества, но издали смотрится весьма неплохо.
В офисе такой вариант будет выглядеть довольно странно, но, учитывая поставку корпуса отдельно от блока питания, основными покупателями этого корпуса в любом случае будут пользователи домашние.
Компоновка

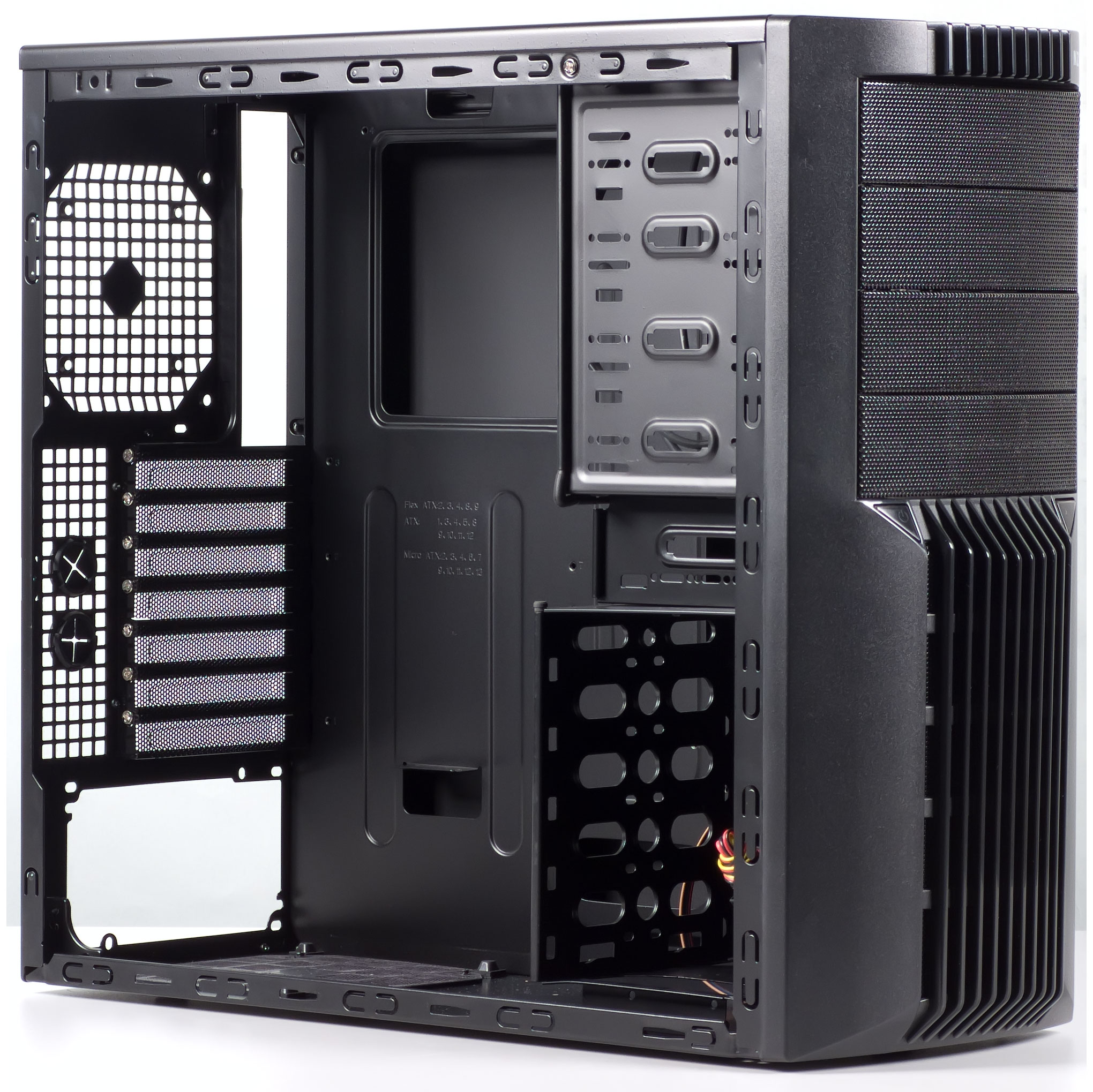

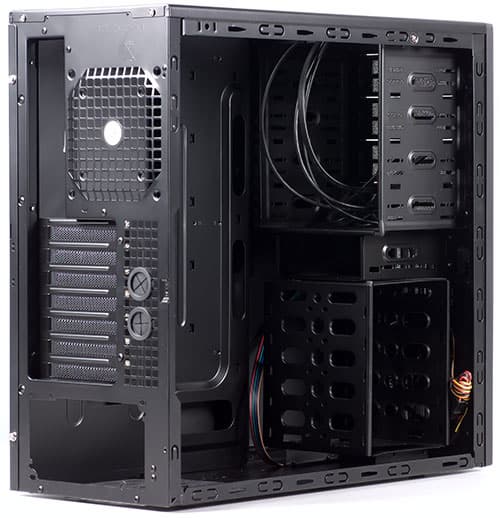

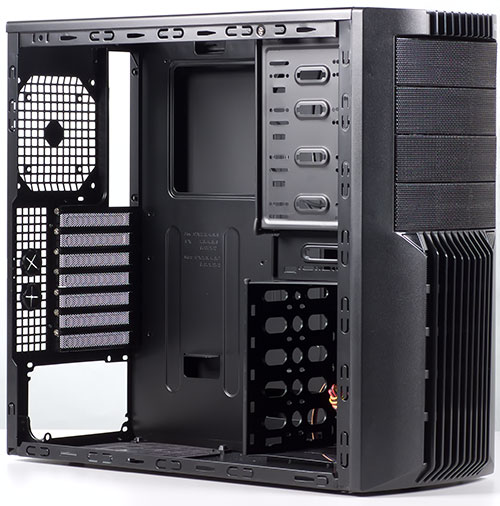

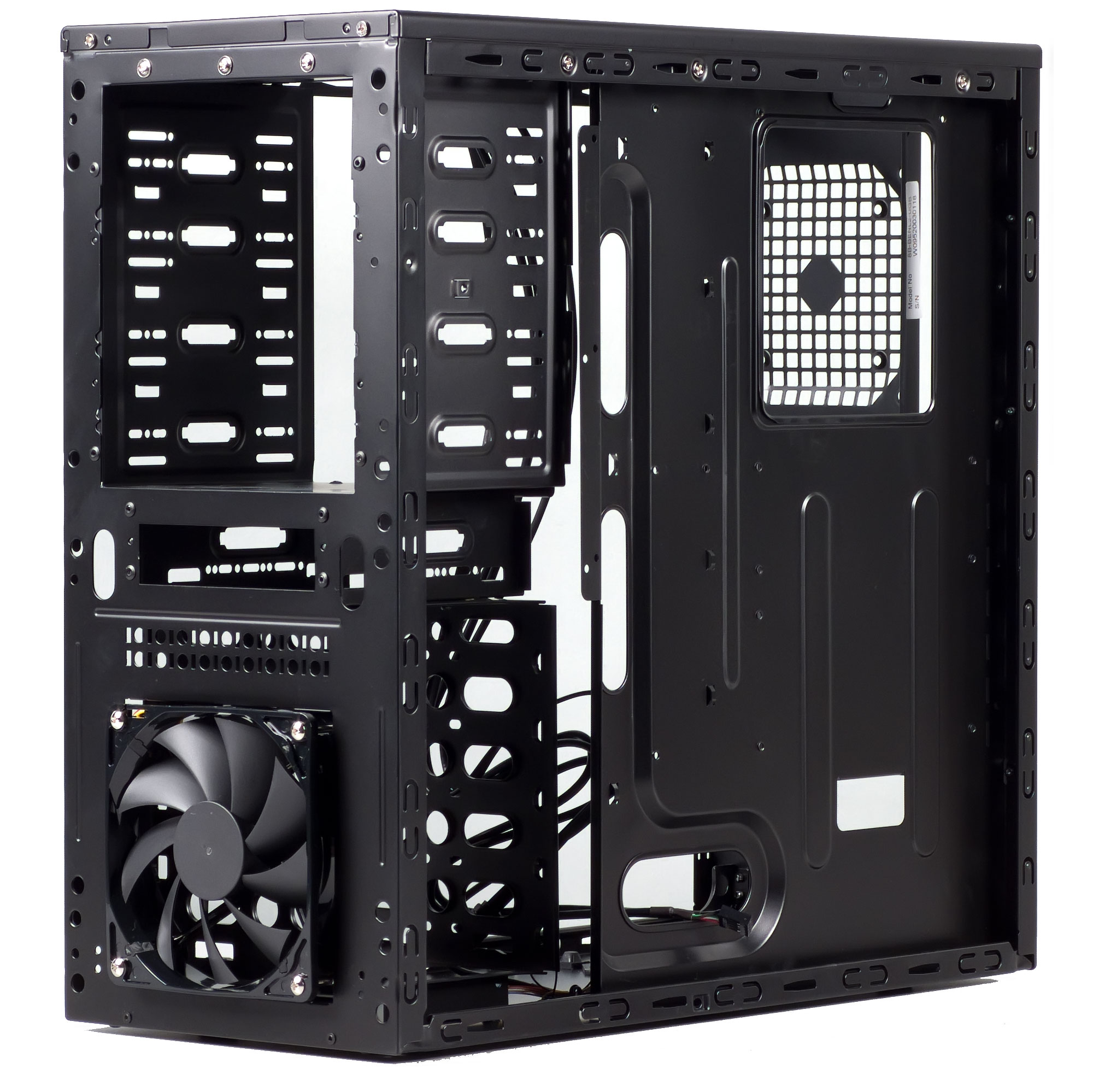

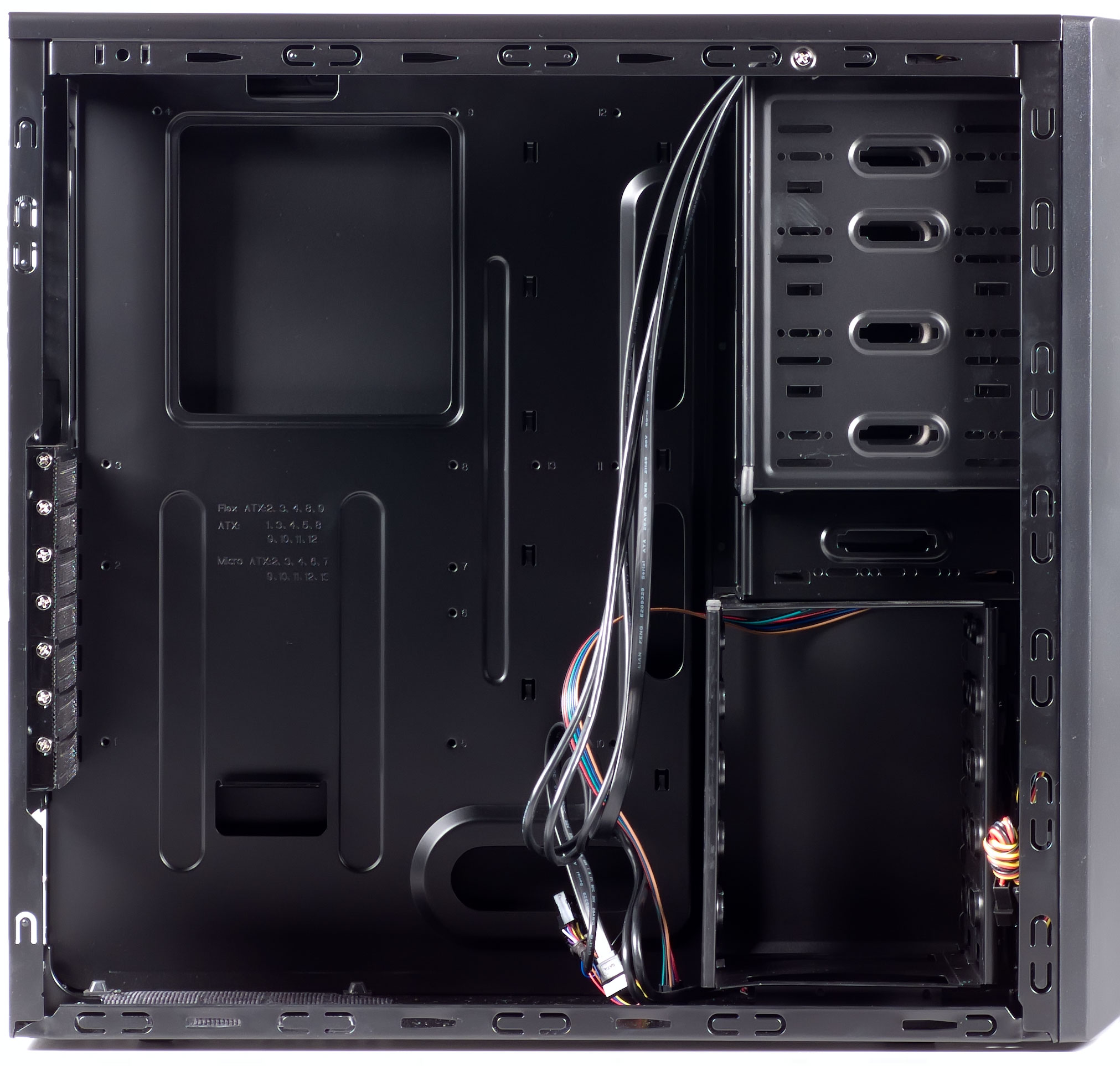

NZXT. Beta Evo представляет собой типичный экземпляр miditower новой формации с нижнерасположенным БП и верхним «выхлопом». Четкого разделения на два объема нет, однако, благодаря вентиляционному отверстию в днище, блок питания можно вынести в обособленный контур, который бы не участвовал в нагреве и охлаждении остальных комплектующих.

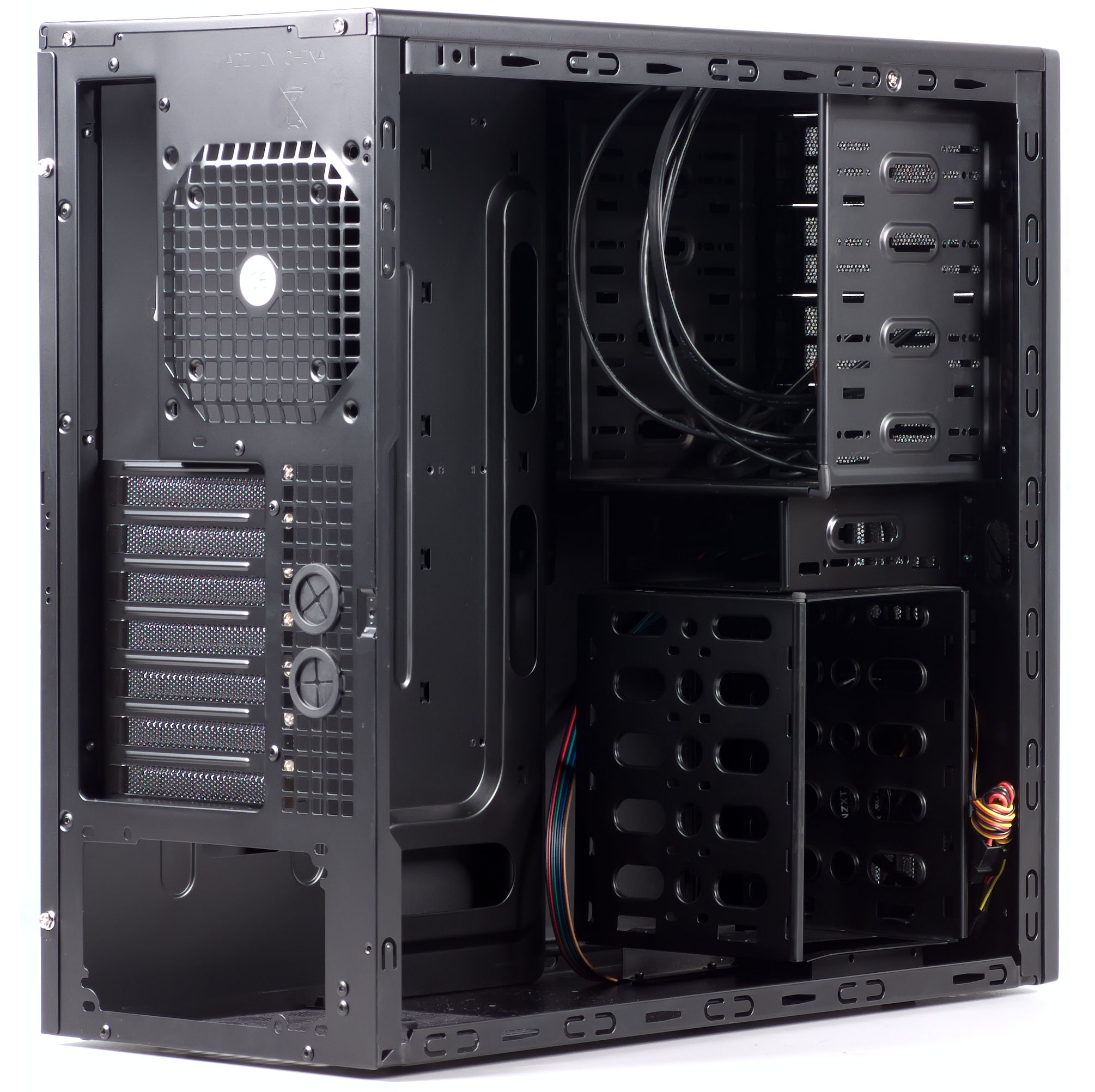

Отсек для жестких дисков поперечный, несъемный. В отдельный отсек вынесено посадочное место под одно устройство 3,5'' с внешним доступом. Отсек для оптических приводов и других пятидюймовых устройств классический, без каких-либо значимых особенностей. Корпус предусматривает установку полноразмерных ATX материнских плат, а также всех более компактных вариантов: mATX и miniITX.
Конструкция
Корпус выполнен из стали толщиной примерно 0,7 мм. Его жесткость была бы достаточно высокой, если бы не обильное перфорирование боковой, верхней и задней стенки. При этом Beta EVO нельзя назвать совсем уж ненадежным, ощущения явной хлипкости не возникает.

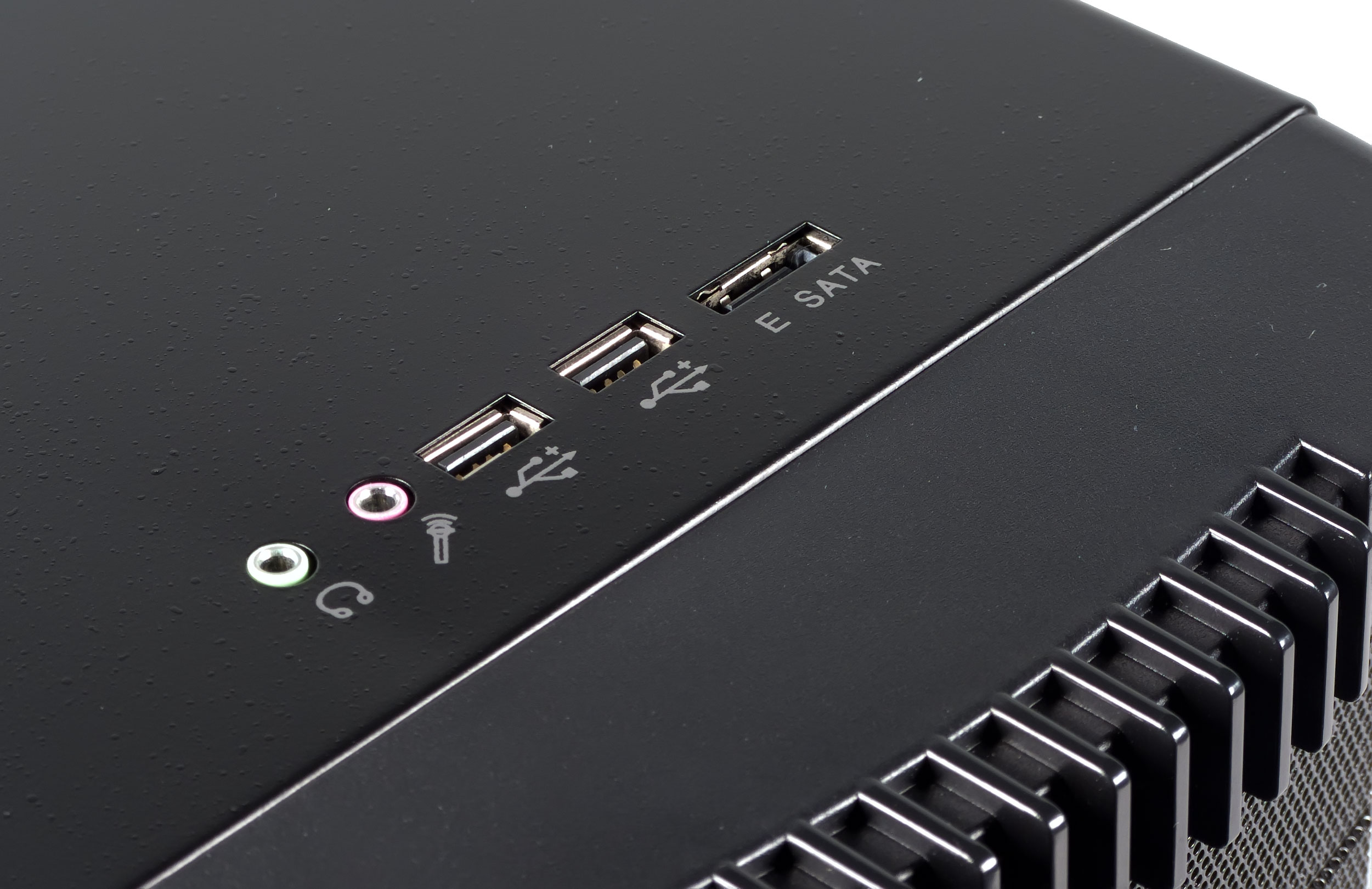

Фронтальные порты ввода-вывода расположены на переднем крае верхней стенки, что будет очень удобно в случае установки корпуса непосредственно на пол, вне каких-либо узких ниш. Набор портов близок к стандартному: два USB 2.0, гнезда для подключения микрофона и наушников, а также один разъем eSATA для внешних винчестеров, питать которые придется из отдельного источника.
Отметим также, что порты USB расположены близко друг к другу, что может помешать одновременной установке двух крупногабаритных устройств, таких как некоторые флешки и Wi-Fi-адаптеры.
Передняя панель, как уже было отмечено выше, выполнена из пластика не самого высокого качества. Окрашена данная деталь, насколько об этом можно судить визуально, в массе, благодаря чему она имеет повышенную износостойкость. Заглушки под 5,25'' устройства выполнены из стальной сетки с поролоновым пылевым фильтром. В нижней части передней панели также имеется обильная перфорация и аналогичный противопылевой фильтр.
Кнопки включения и перезагрузки расположены по краям в центральной части панели. С виду они абсолютно одинаковые, их практически не видно при плохом освещении. Ситуацию исправляет светодиодная индикация, встроенная непосредственно в кнопки: индикатор питания в POWER (слева) и активности жесткого диска в RESET (справа). Диоды яркие, синие – вариант на любителя.
В нижней части передней панели присутствует отверстие, служащее для быстрого снятия передней панели. Достаточно ухватиться за выемку посильнее и потянуть панель на себя. Воздух и пыль сквозь данное отверстие не попадает, что абсолютно правильно, но, к сожалению, встречается не во всех корпусах. Полностью демонтировать панель не получится – кнопки и диоды вмонтированы непосредственно в пластик.
Устанавливается корпус на ножки из мягкого пластика, конструкция получается устойчивой и хорошо гасящей вибрации, неизбежно возникающие в случае использования шасси из относительно тонкой стали.
Система вентиляции

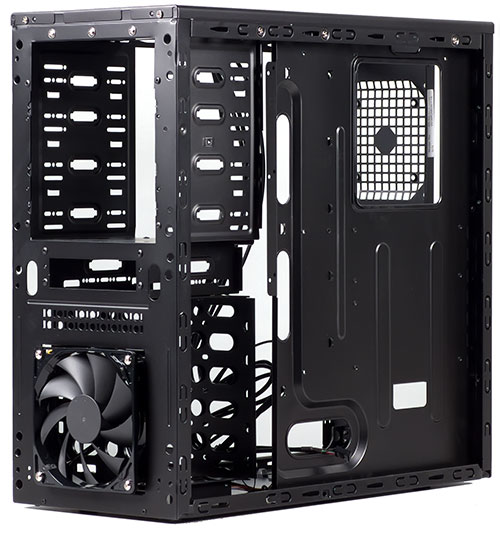

Корпус предлагает пользователю широкие возможности по конфигурированию системы вентиляции. Посадочных мест под корпусные вентиляторы целых шесть: четыре типоразмера 120 мм на передней, задней и боковой стенках и еще два – 120/140 мм на верхней стенке. Производителем предустановлен только один 120 мм вентилятор, охлаждающий отсек для жестких дисков.
Вентилятор не простой, а с голубой подсветкой, организуемой двумя вмонтированными в рамку светодиодами. Свет получается достаточно ярким, но точечным. В темное время суток NZXT. Beta EVO способен послужить ночником в небольшой комнате, что кого-то обрадует, а для кого-то будет совершенно лишним и нежелательным – сколько людей, столько и предпочтений.

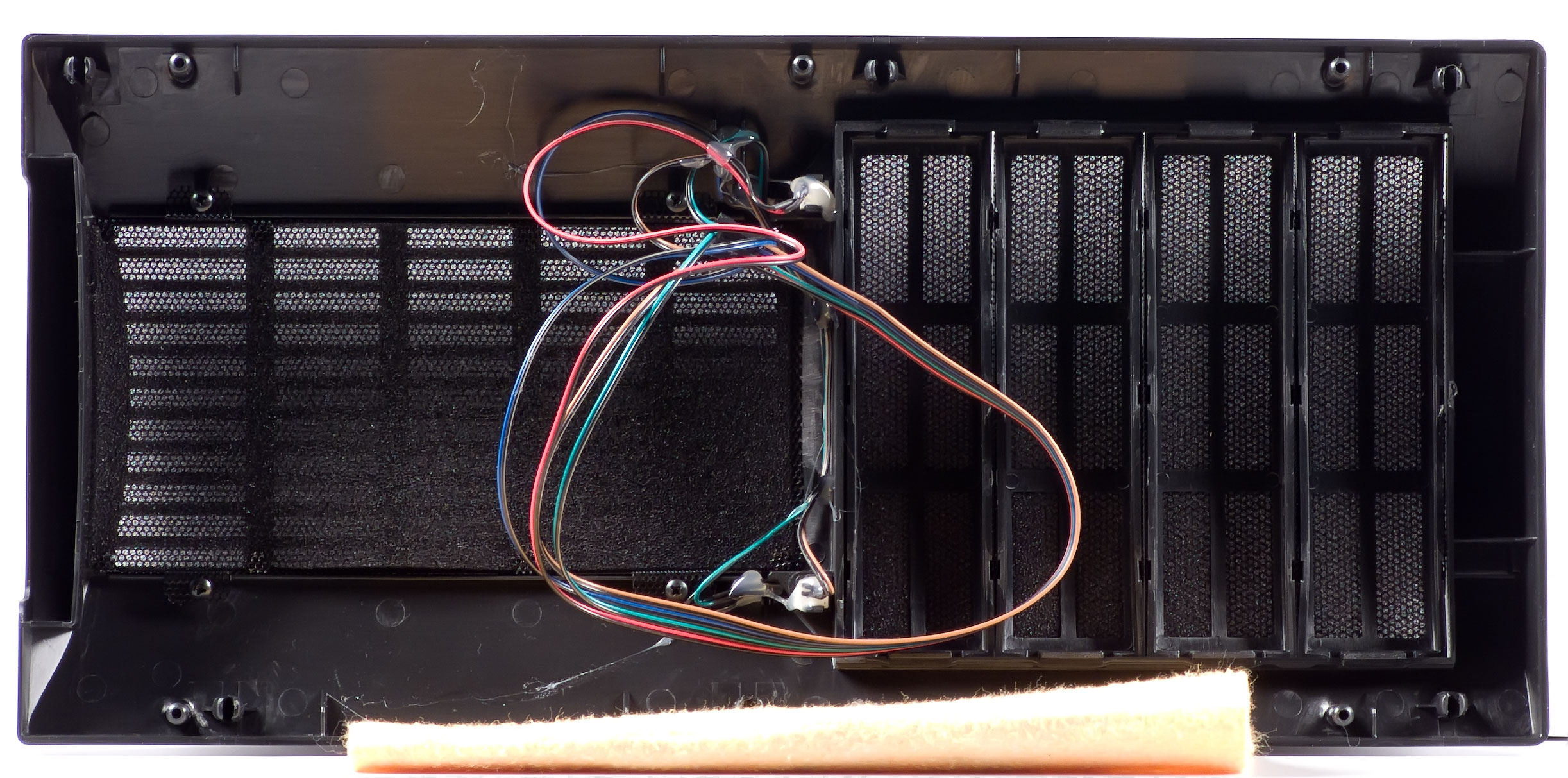

Поролоновые фильтры на передней панели неплохо справляются со своими обязанностями, вот только снять их будет весьма проблематично: фильтры зажимаются стальными фиксаторами, которые совершенно точно отломаются после двух-трех циклов демонтажа. Конечно, можно их не отгибать и выдернуть фильтр с использованием грубой силы, но в таком случае он очень быстро порвется, да и подсунуть его на прежнее место будет нелегко.
Боковая и верхняя стенки защиты от пыли не имеют, так что если не ставить на имеющиеся места вентиляторы на выдув, то корпус забьется пылью, не взирая на все фильтры.

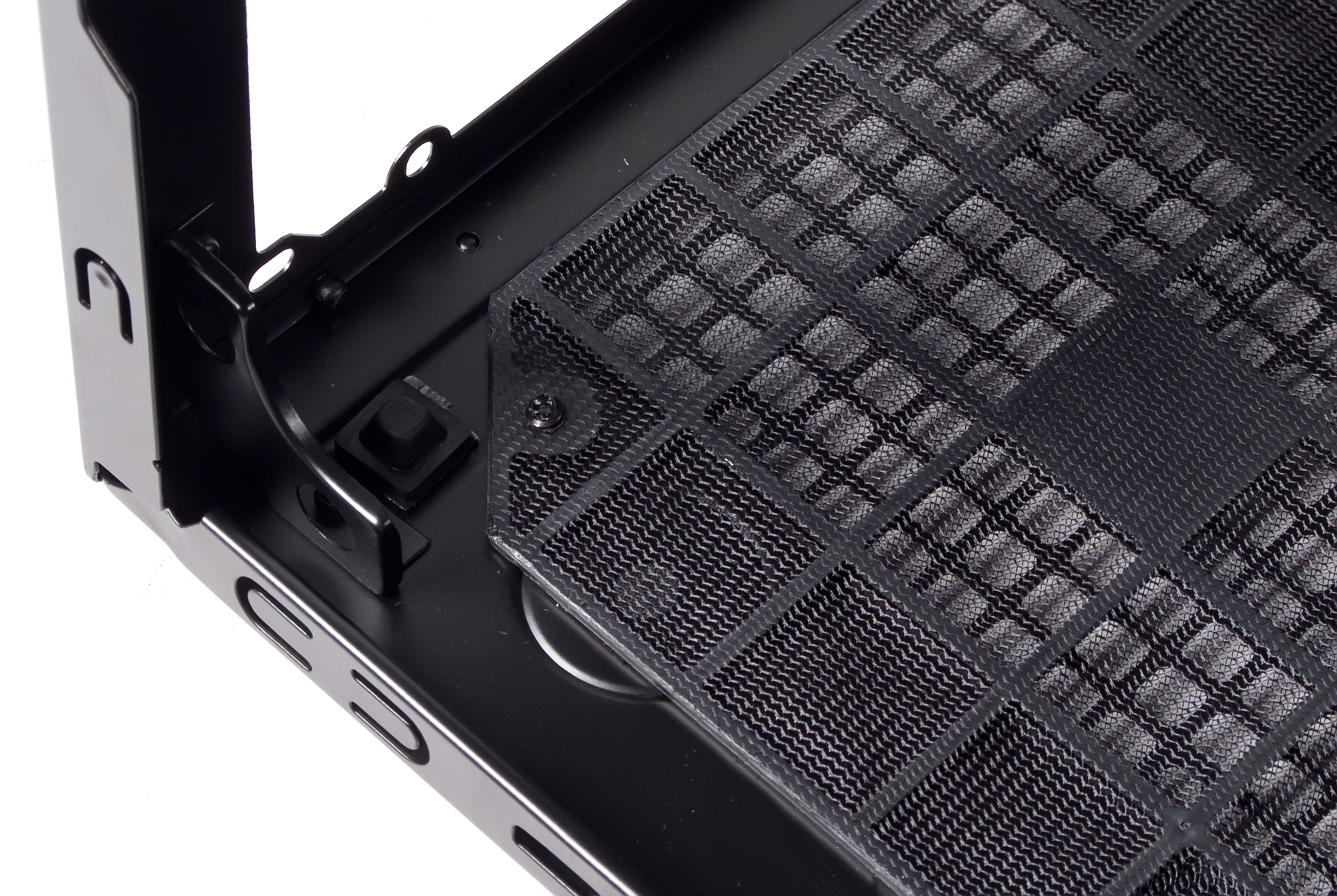

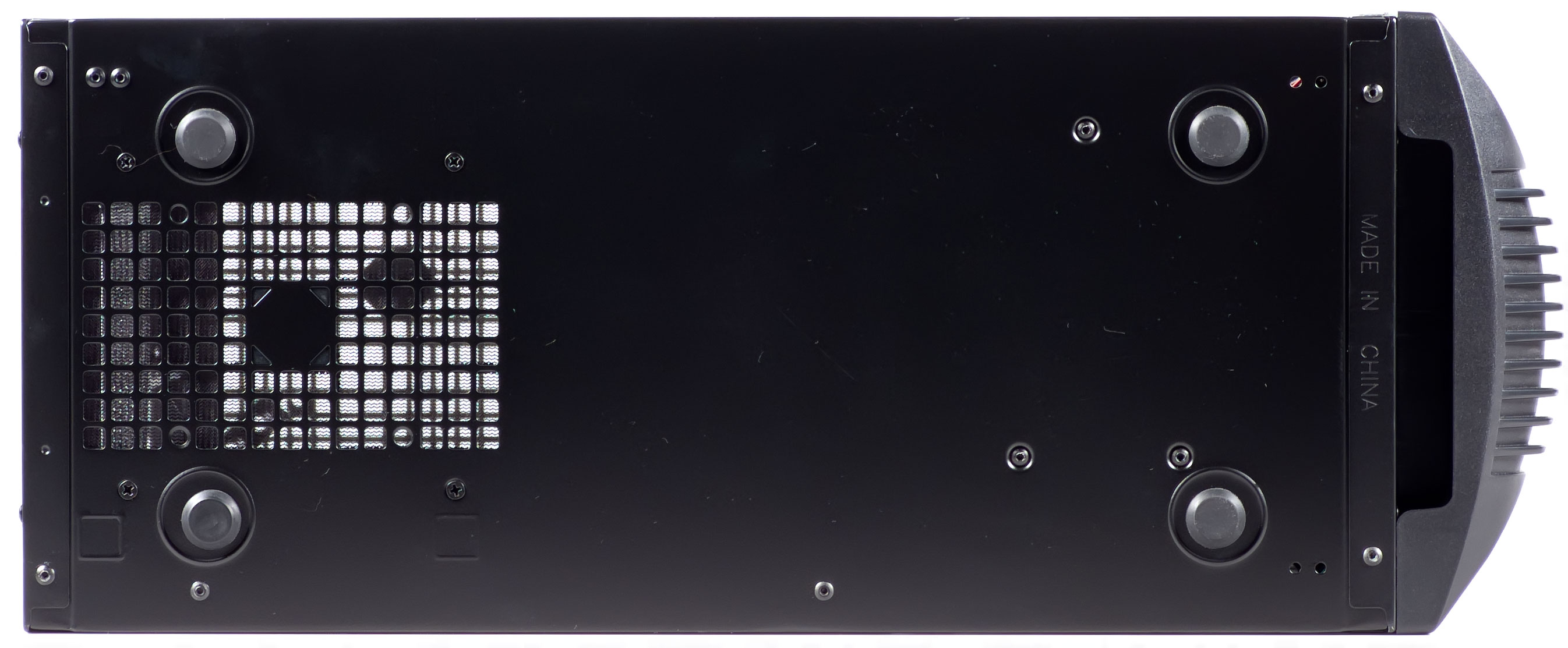

Лучше всего обстоят дела с изолированным отсеком для блока питания. На нижней стенке установлен качественный съемный фильтр из прочной мелкоячеечной сетки. Предполагается, что БП будет оснащен 120 или 140 мм вентилятором, направленным в пол. В случае с классической 80 мм конструкцией, как, например, у Antec NeoPower 430, пользы от данного фильтра не будет. Не будет ее и при установке блока в перевернутом положении, крепежные отверстия для БП предусматривают и такой вариант установки.

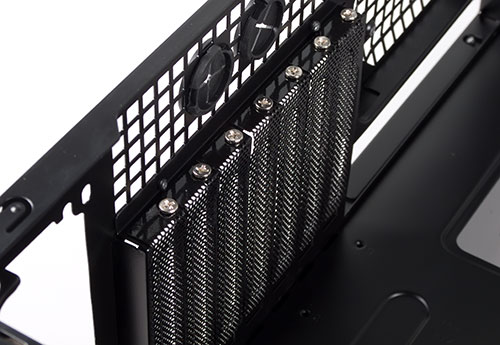

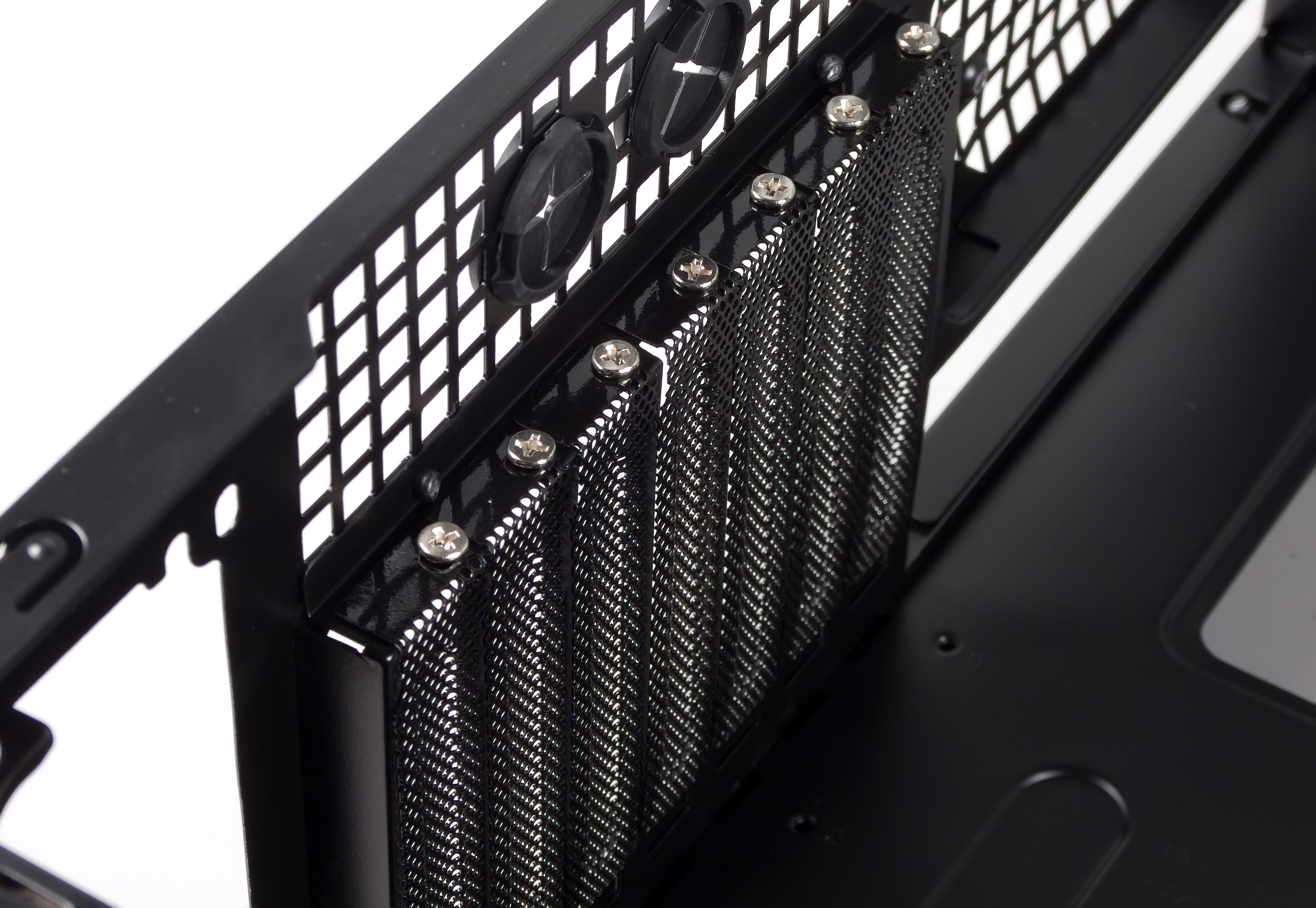

Заглушки для плат расширения также полностью перфорированы, что улучшает естественный воздухообмен. На задней стенке есть два отверстия с резиновыми кольцами для ввода и вывода в корпус шлангов системы жидкостного охлаждения. При этом ее радиатор можно расположить на верхней стенке и обдувать двумя вентиляторами – эффективное и относительно компактное решение для узкого круга энтузиастов.
Таким образом, можно признать систему охлаждения корпуса потенциально высокоэффективной и пригодной для охлаждения мощных, горячих комплектующих. Разумеется, при этом необходимо установить еще как минимум один корпусной вентилятор на выдув.
Сборка системного блока
Левая (если смотреть спереди) боковая стенка крепится на винтах с накатной головкой. Правая же фиксируется обычными винтами под крестовую отвертку. Тип крепления стенок Г-образный, демонтаж и обратная установка стенок проходит легко и быстро.
Корпус поставляется без стандартной заглушки портов ввода/вывода, так что тратить время на ее извлечение не понадобится. Материнская плата крепится на стандартные латунные шестигранники с резьбой, заботливо проставленные производителем, что, опять же, экономит время сборщика. В подложке под материнскую плату имеется вырез в области процессорного сокета, позволяющий производить демонтаж и установку некоторых габаритных кулеров без полного снятия системной платы.
Подключение фронтальных разъемов производится при помощи монолитных коннекторов, аудиоразъемы имеют нативную поддержку HD Audio, также имеется запараллеленый разъем для AC’97.
Жесткие диски в количестве пяти штук устанавливаются в соответствующий отсек с помощью двух пластиковых салазок. Салазки можно прикрутить к HDD одним винтом, однако после этого жесткий диск хуже встает на свое законное место. Как ни печально, но зафиксировать винчестер в отсеке винтовым способом не получится, по крайней мере если не подыскивать винтов вдвое большей длины. Фиксация жесткого диска получается не превосходной, определенный люфт чувствуется как в горизонтальной, так и в вертикальной плоскостях.
Устройства в 3,5'' отсеке с внешним доступом фиксируются обычными винтами под крестовую отвертку. Точно так же фиксируются все платы расширения, заглушки под них съемные, выламывать ничего не нужно.
Оптические приводы крепятся безвинтовым способом. Пластиковые зажимы следует совместить с монтажными отверстиями привода или другого аналогичного по габаритам устройства и повернуть замок на 90 градусов. Если качество фиксации покажется недостаточным (люфт присутствует, но незначительный), крепеж можно усилить 2-4 винтами под крестовую отвертку. При желании, конечно, от безвинтовой системы можно отказаться полностью.
Блок питания устанавливается на высокие резиновые ножки, создающие «карман» для беспрепятственного забора воздуха. БП без проблем ставится вентилятором вверх и вентилятором вниз – монтажные отверстия универсальны. Нижнее расположение блока питания всегда приводит к необходимости использовать провода большей длины, особенно для коннектора дополнительного питания ATX_12V. NZXT. Beta EVO предоставляет возможность проложить провода за подложкой материнской платы, улучшив тем самым аэродинамику и внешний вид ПК в сборе. При этом требования к длине проводов, само собой, становятся еще жестче.
Тестирование эффективности системы вентиляции корпуса
Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса.
Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.
Данный корпус был протестирован в двух режимах: с установленным комплектным вентилятором на передней панели корпуса и с двумя вентиляторами GlacialTech 120 мм (~950 об/мин).
Испытания показывают, что с охлаждением комплектующих система охлаждения корпуса справляется как в «умолчальном», так и в дополненном варианте. Правда во втором случае температуры CPU и GPU получаются немного ниже, да и шумит пара низкооборотистых вентиляторов несколько меньше, чем комплектный аналог.
При этом необходимо учитывать, что результаты большей частью обусловлены выбранной системой охлаждения процессора и видеокарты. Наверняка найдется немало систем, в которых перенос вытяжного вентилятора с задней стенки на верхнюю или боковую обеспечит более низкую итоговую температуру комплектующих.
В выбранном нами варианте расположения блока питания (вентилятором вниз) его система охлаждения не участвует в отводе горячего воздуха от видеокарты, благодаря чему сам БП нагревается меньше и шумит, соответственно, тоже. Эта особенность также может оказаться важной в определенной ситуации.
При работе с отключенным вытяжным вентилятором в режиме копирования файлов (Copytest) температура жесткого диска составила 45 градусов Цельсия. Это далеко не лучший, однако вполне ожидаемый показатель для шасси, в котором используется крепеж HDD в отсеке с помощью металлических салазок, значительно уменьшающих площадь соприкосновения накопителя с шасси.
Измерение уровня шума и оценка вибрации
Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
Уровень шума системы охлаждения корпуса при работе на номинальных оборотах при питании от 12 вольт находится на среднем уровне — это весьма неплохой показатель в данном случае, так как комплектный вентилятор имеет трехконтактный разъем, что позволяет подключить его к системной плате и управлять при помощи последней его скоростью вращения. При питании вентилятора пониженным напряжением (5 вольт) уровень шума значительно снижается, его уровень можно оценить как находящийся на низком уровне.
Далее мы решили выяснить, какое ослабление уровня шума обеспечит данный корпус. Для этого в корпус была установлена системная плата с процессором и кулером Zalman CNPS 7000 AlCu, оснащенным вентилятором типоразмера 80 мм со скоростью вращения 3000 оборотов в минуту.
В данном случае какого-либо ослабления уровня шума от источника внутри корпуса зарегистрировано не было, что и неудивительно при подобной конструкции с большими по площади вентиляционными отверстиями.
Стоит отметить, что наша методика оценивает, прежде всего, ослабление уровня шума от вентиляторов и кулеров, расположенных внутри системного блока, а не от жестких дисков, которые в данном корпусе устанавливаются в отдельном объеме, сообщающемся с пространством вокруг корпуса. Поэтому для снижения уровня шума мы рекомендуем выбирать соответствующие модели жестких дисков, имеющие низкий уровень шума.
Позиционирование и рекомендации по использованию
Данная модель может быть использована для сборки решений как средней, так и высокой мощности — габариты и потенциал системы охлаждения этому способствует. Любителям тихого ПК с воздушным охлаждением рекомендовать Beta EVO не получится, тонкая сталь и обильная перфорация способствуют естественному воздухообмену, но вместе с этим шум пропускают тоже на «отлично».
В такой ситуации хорошо должны себя чувствовать системы начального уровня с пассивной и полупассивной системой охлаждения, когда вентилятор включается только в моменты повышенной нагрузки на систему. Кроме того, эту модель можно порекомендовать фанатам систем жидкостного охлаждения, для успешного функционирования который созданы все условия.
Итоги
Впечатления от знакомства с корпусом большей частью положительные. За относительно небольшие деньги NZXT. Beta EVO может предложить современное шасси, изготовленное пусть и не из лучших, но все же достаточно качественных материалов.
Система охлаждения корпуса предусматривает создание эффективной схемы вентиляции, которую можно выстроить с учетом предполагаемых к установке комплектующих.
Несколько непродуманным оказался отсек для жестких дисков, а точнее его безвинтовая система крепления без возможности дополнительной фиксации HDD обычным винтом под крестовую отвертку.
И традиционное замечание для корпусов с верхним «выхлопом»: отсутствие пылевого фильтра на верхней стенке неминуемо приведет к быстрому оседанию пыли на комплектующих ПК. Это недостаток не только Beta EVO, но и большинства аналогичных корпусов более высокой стоимости.
