Серия игровых компьютерных корпусов Phantom производства компании NZXT в настоящее время содержит шесть базовых моделей, каждая из которых может иметь вариации с разной окраской и наличием/отсутствием прозрачного окна в левой боковой стенке.

Нам достался корпус NZXT Phantom 530, который сегодня предлагается только в варианте с окном, зато в трех расцветках — черной, белой и красной. Если быть точным, «титульный» цвет в белом и красном корпусах разбавлен черными элементами, а акриловая вставка в окне левой боковой стенки слегка тонирована. Нам достался белый корпус, и надо сказать, что классическое сочетание белого с черным делает корпус очень элегантным.

Почти все внешние поверхности глянцевые, но отпечатки рук на белом заметны мало — понятно, если руки чистые, а сам корпус еще не покрылся изрядным слоем пыли. В общем, попавший к нам вариант можно назвать самым выигрышным внешне, но одновременно и наименее практичным: чтобы поддерживать его в презентабельном состоянии, придется регулярно прикладывать усилия. Кроме того, на глянцевом пластике (а он к тому же еще и довольно мягкий) будет заметна любая царапина, поэтому нужно быть еще и осторожным, недаром пластиковые поверхности извлеченного из упаковки корпуса покрыты предохранительной пленкой.

Экстерьер всех моделей Phantom сразу намекает, что перед нами корпуса для игровых компьютеров: обилие ломаных и косых линий при минимуме прямых углов, а также «фамильная» черта — выпуклый угловой изгиб передней и верхней поверхностей, который встречается во всех корпусах серии, не исключая и Phantom 530.

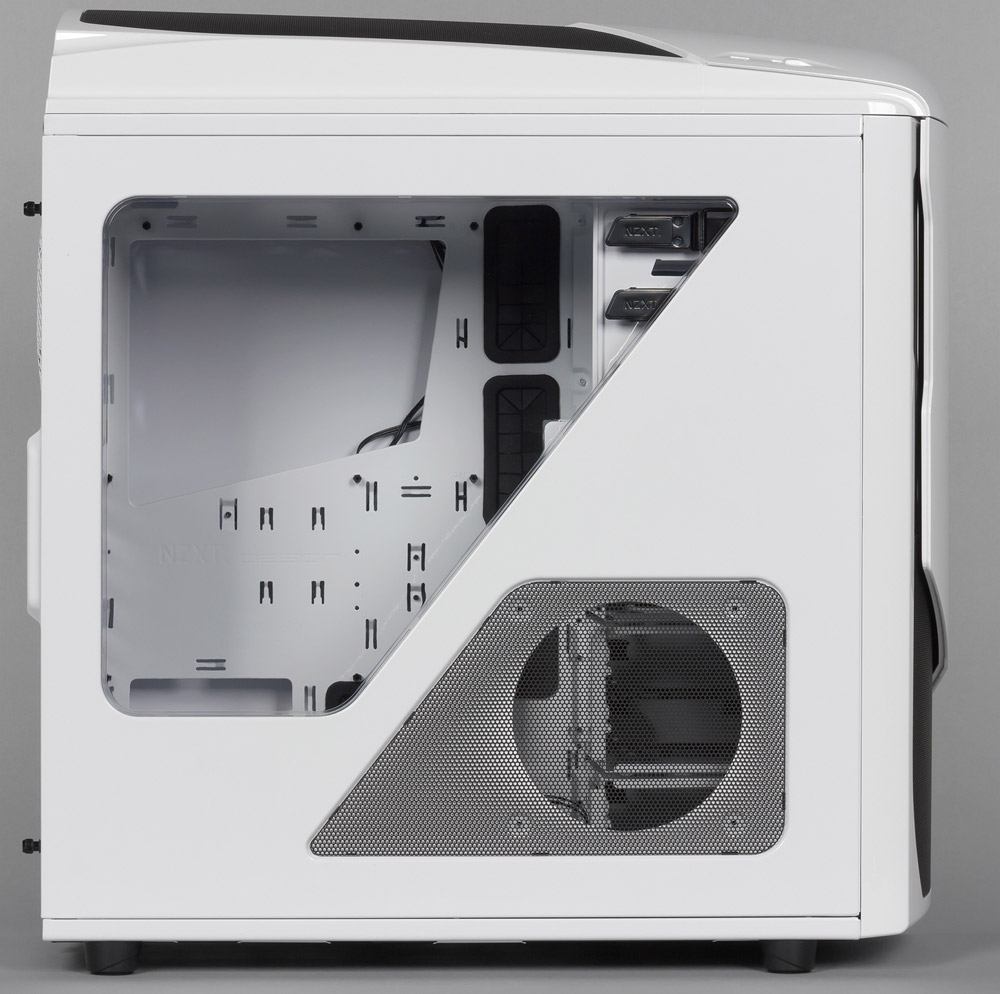

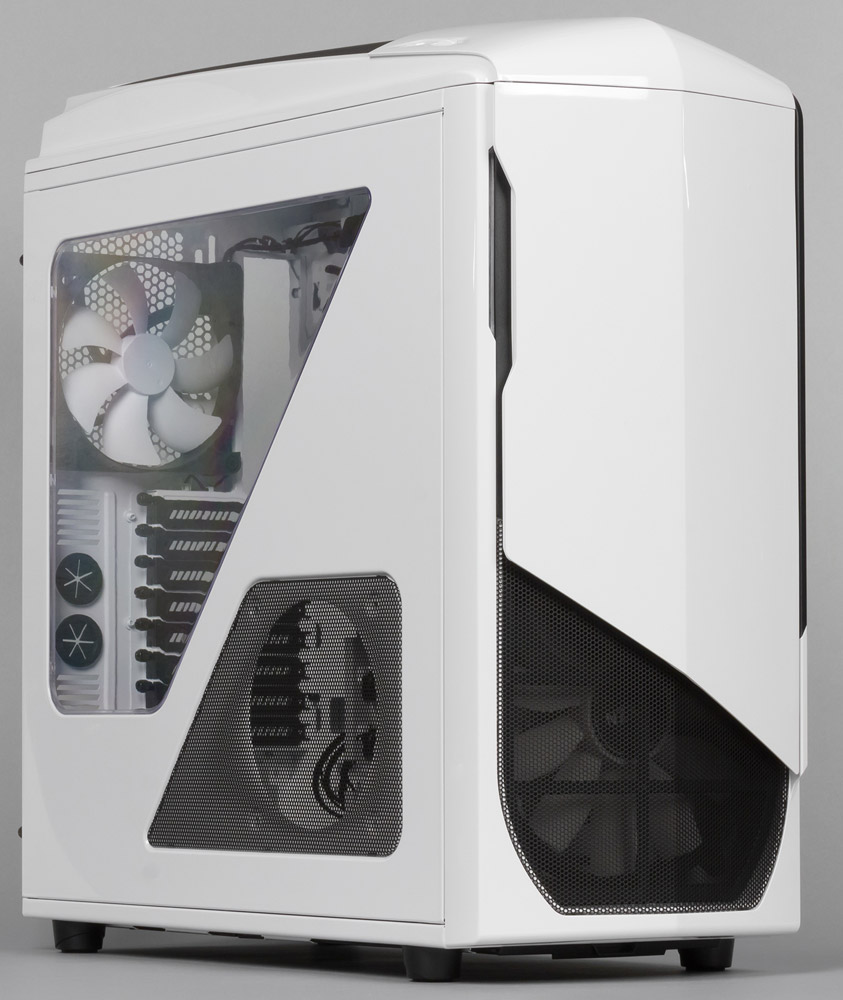

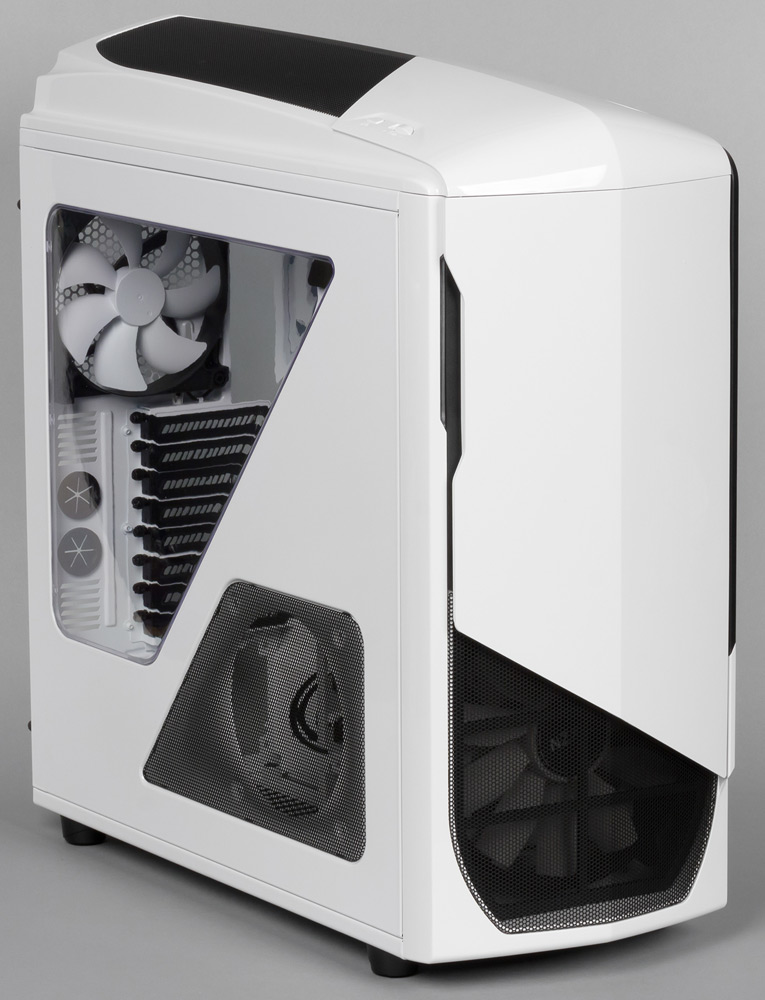

Вид слева

Пластиковые элементы внешнего оформления объемные, сложной формы, а потому придают корпусам серии оригинальный внешний вид. Но доза оригинальности не чрезмерная, как порой бывает в корпусах, заявленных в качестве игровых, здесь всего в меру, и корпус вполне может прийтись по вкусу ценителям строгих форм.

В белый цвет окрашены и все внутренности, исключая лишь некоторые детали вроде заглушек слотов расширения или рамок вентиляторов.

Упаковочная коробка в основном черная, с отличным полиграфическим оформлением, а также описанием особенностей на нескольких языках, включая русский. Она довольно большая и увесистая, вес брутто превышает 12 кг, и хорошо, что по бокам коробки есть прорези для захвата руками при переноске.


Компоновка

NZXT Phantom 530 заявлен как Full Tower, но в основном потому, что в него можно устанавливать системные платы формата E-ATX, а количество прорезей для плат расширения равно восьми. А по своим габаритам это скорее miditower, и нам встречались корпуса этого форм-фактора, вмещающие лишь платы ATX, но размеры которых были примерно такими же.

И хотя E-ATX далеко не самый распространенный формат системных плат, всё же отрадно, что для них предлагается достаточно компактный корпус.

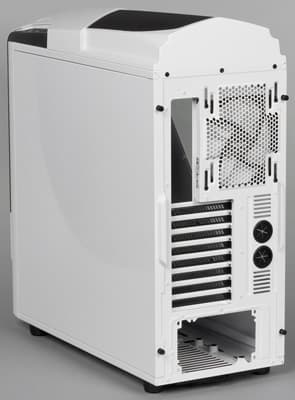

Вид сзади

С точки зрения возможности размещения других компьютерных компонентов нет ничего необычного: имеются три пятидюймовых слота с выходом на лицевую панель — пожалуй, многовато, но не чрезмерно; для 3,5-дюймовых устройств такого выхода не предусмотрено, что тоже вполне в духе современных тенденций.

Посадочных мест для дисковых накопителей семь — одно для 2,5-дюймового SSD/HDD и шесть универсальных, для обеих размерностей. Это не так уж много не только для заявленного типоразмера Full Tower, но даже и для miditower, однако при необходимости можно купить переходники-адаптеры и ставить диски еще и в пятидюймовые слоты, увеличив количество мест до 9–10.

Более интересен подход к оформлению лицевой панели. Конструкторы решили оснастить ее дверцей, но не забыли и о вентиляции: дверца закрывает примерно две трети площади, включая пятидюймовые слоты, а в нижней части осталось открытое пространство, почти целиком занятое вентиляционным отверстием с декоративной решеткой.

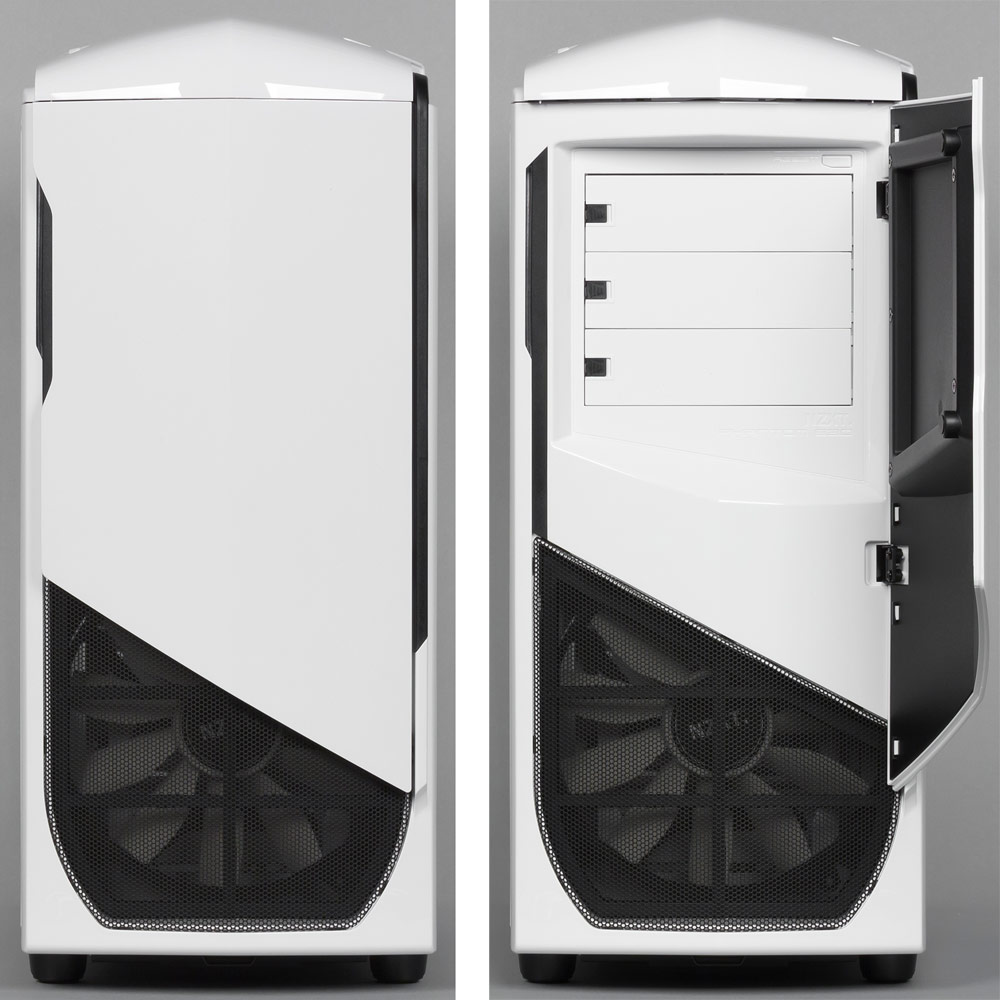

Вид спереди

Внутри корпус однообъемный, отдельного отсека для блока питания, который мы видели в модели NZXT H440, здесь нет.

Зато подход к установке накопителей схожий: обычно при поперечном размещении диски вставляются слева, но и в Phantom 530, и в H440 салазки, рассчитанные на HDD/SSD обеих размерностей, вставляются справа. Без длительного опыта эксплуатации подобных корпусов сложно сказать, насколько оправданным и полезным является такое решение.

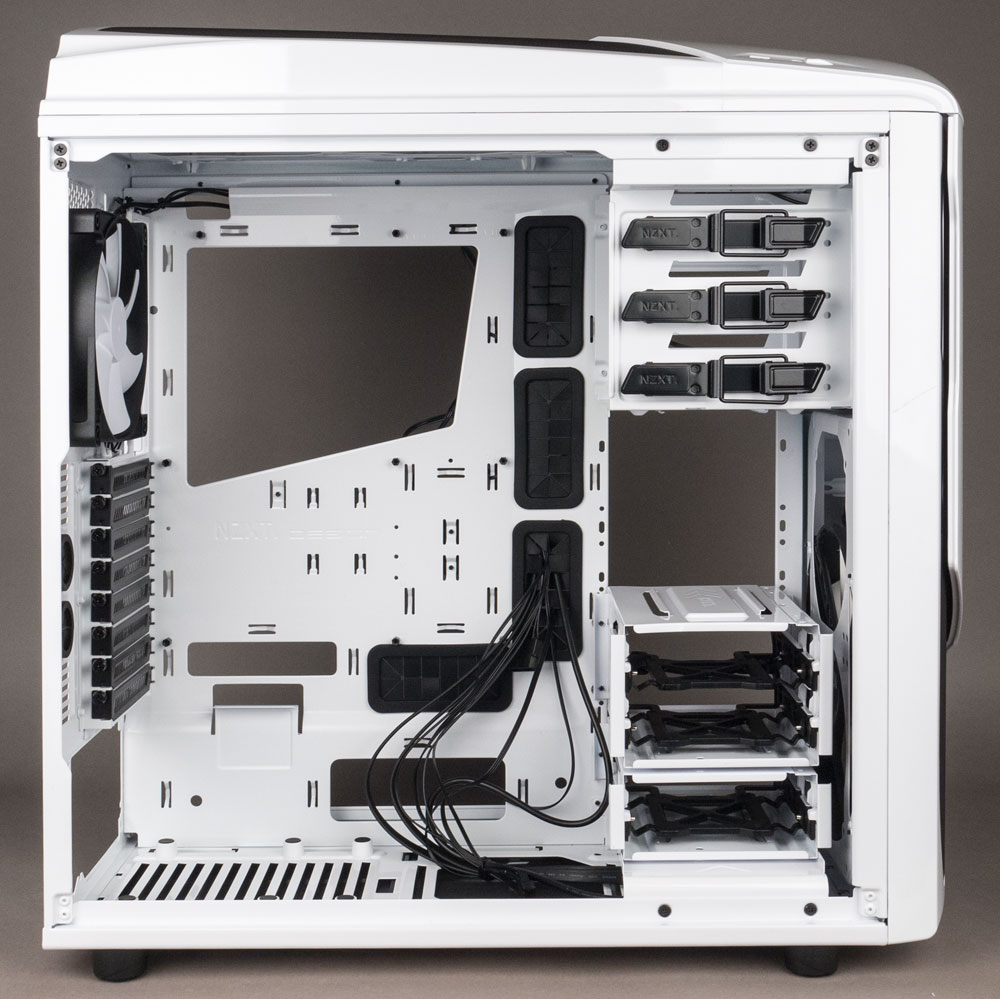

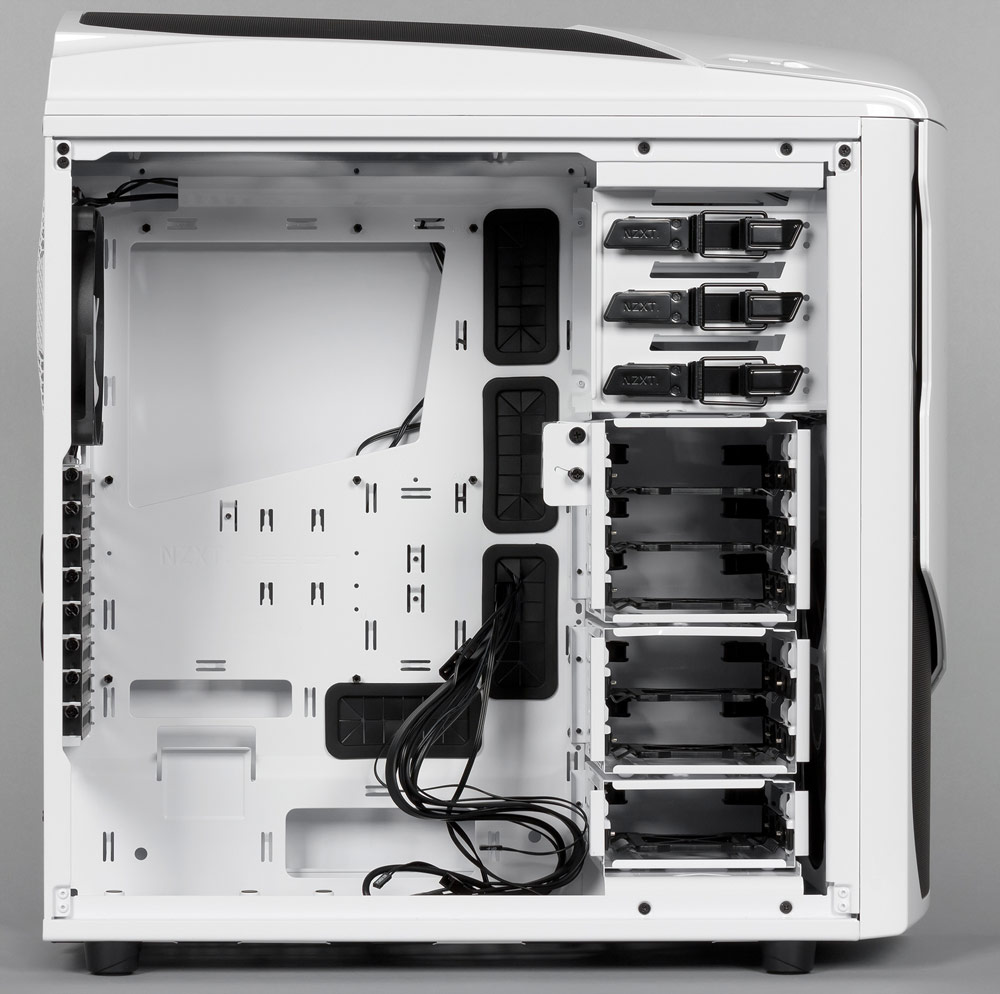

Вид на шасси слева

Еще один накопитель, но уже только 2,5-дюймовый, можно закрепить в съемном контейнере за подложкой системной платы, то есть доступ к нему тоже справа.

Столь экономной системы размещения накопителей, по два на каждых салазках, какую мы видели в H440, здесь нет — шаг размещения салазок по высоте попросту не позволяет реализовать подобное.

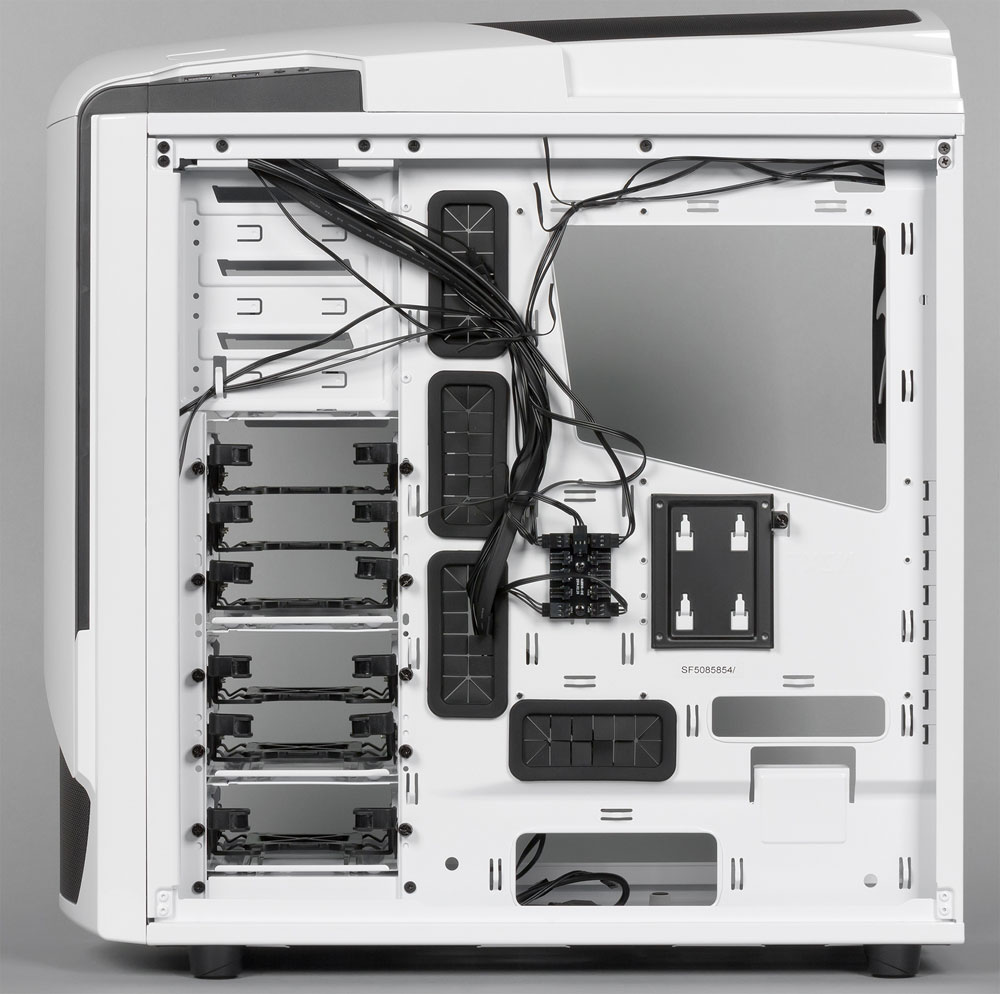

Вид на шасси справа

Однако имеется та же приятная и полезная мелочь, о которой мы говорили в обзоре H440: подсветка прорези для портов ввода-вывода системной платы и области, в которой располагаются внешние разъемы плат расширения. В верхней части обоих этих мест есть два очень ярких белых светодиода, обнаружить которые без подачи питания трудно, но во включенном состоянии они заметны очень хорошо.

Конечно, подобные точечные источники в основном будут подсвечивать ближайшие к ним элементы, а более удаленным света достанется меньше, но подобная забота о потребителе, которому непременно придется хоть иногда подключать или отключать что-то на задней стенке компьютера в условиях недостаточного освещения, приятна сама по себе. И эта забота распространяется настолько далеко, что подсветка сделана отключаемой — яркий свет в районе задней стенки нужен далеко не всегда.

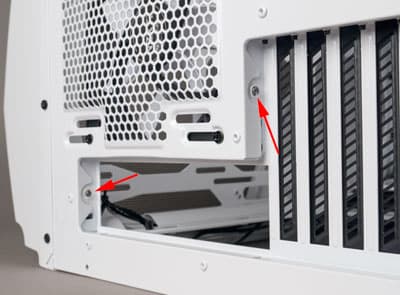

Подсветка
Красными стрелками показаны светодиоды подсветки
(корпус повернут на 90°)

В комплекте имеется богатый набор крепежа, рассортированного по пакетикам, двадцать одноразовых стяжек для кабелей, инструкция по сборке на нескольких языках, включая русский, и небольшой буклет-путеводитель по корпусной продукции компании.


Конструкция

Размеры корпуса 572×235×543 мм (В×Ш×Г, включая выступающие элементы). Само шасси гораздо компактнее, немалый вклад в общие габариты вносят объемные фронтальная и верхняя крышка, а также довольно высокие ножки, сделанные из пластика с резиновыми вставками.

Вид слева

Вес корпуса чуть более 10 кг. Элементы конструкции сделаны из достаточно толстой стали: почти все детали шасси и боковые крышки имеют толщину 0,8 мм, потоньше разве что корзины для дисков — 0,75 мм, зато подложка системной платы немного толще: 0,85 мм. Поэтому жесткость получилась вполне удовлетворительной, исключая разве что верхнюю часть — почти всю верхнюю плоскость шасси занимают отверстия для установки вентиляторов, да и декоративная крышка более чем наполовину занята вентиляционной решеткой.

Передняя панель крепится шестью пластиковыми фиксаторами, снять ее поможет выемка в нижнем торце для захвата рукой. Каких-либо проводов, мешающих снятию, нет. То же можно сказать и про верхнюю крышку.

Органы управления находятся в передней части верхней панели, они распаяны на небольших платах, закрепленных непосредственно на шасси.

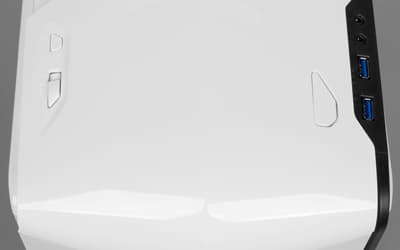

Панель управления

Справа находятся разъемы — ближе к лицевой панели два USB 3.0, затем два аудиоконнектора. Промежуток между портами USB вполне позволит одновременно подключать к ним широкие устройства.

Чуть левее расположена кнопка Power, имеющая довольно своеобразную форму.

Возле левого края находится трехпозиционный переключатель скорости вращения вентиляторов, а за ним упоминавшаяся выше кнопка отключения задней подсветки.

Высота корпуса немалая, и сидящему рядом с ним оператору органы на панели управления не будут видны. То есть подразумевается расположение компьютера на полу или на низкой подставке.

Теперь перейдем к фронтальной панели. Мы уже говорили, что верхняя ее часть закрыта дверцей. Форма дверцы необычная: нижняя кромка не горизонтальная, а скошенная под углом градусов в тридцать, а в левой части есть небольшая выемка — за ней на фронтальной панели находится световод, к которому изнутри подходят белые светодиоды индикаторов питания и дисковой активности.

За дверцей, в правом верхнем углу, скрывается кнопка Reset. Она непривычно большая, но, сами понимаете, срабатывания от случайных прикосновений практически исключены.

Конструкция самой дверцы достойна отдельного описания. Во-первых, она двухслойная: наружный пластик белый, внутренний — черный, и оба слоя имеют достаточно сложную форму. Второе: петли сделаны так, что дверца не болтается вокруг оси, а может быть зафиксирована не только в полностью открытом или закрытом, но и в промежуточном состоянии. Далее: закрытая дверца удерживается магнитами, причем усилие, потребное для ее открывания, подобрано разумно и не вызывает ощущения дискомфорта. Наконец, внутренняя поверхность дверцы оснащена резиновыми амортизаторами, уменьшающими стук при закрытии.

Дверца открывается на угол чуть более 90°. Пожалуй, претензия к ней единственная: петли расположены справа, иного варианта не предусмотрено, и если устанавливаются какие-либо устройства с выходом на лицевую панель, то удобным будет только один способ размещения компьютера — справа от оператора. Если вспомнить сказанное ранее про панель управления, то получается, что выбор места совсем уж сужается: только справа внизу, прочие варианты будут связаны с неудобствами.

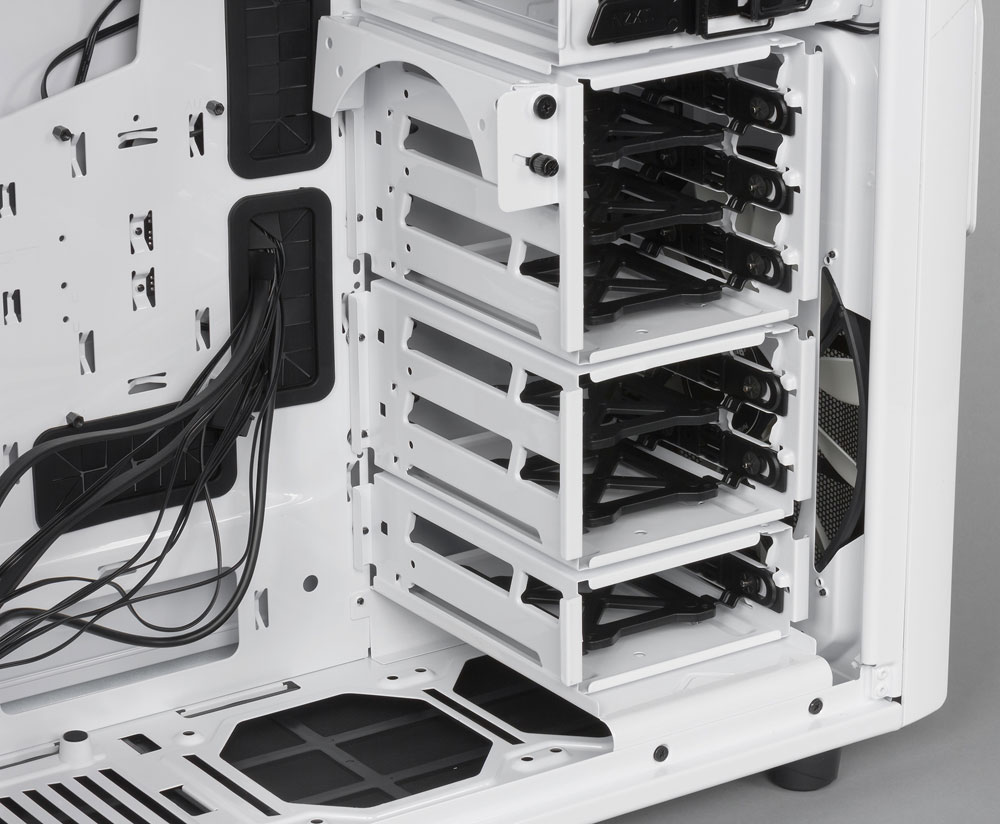

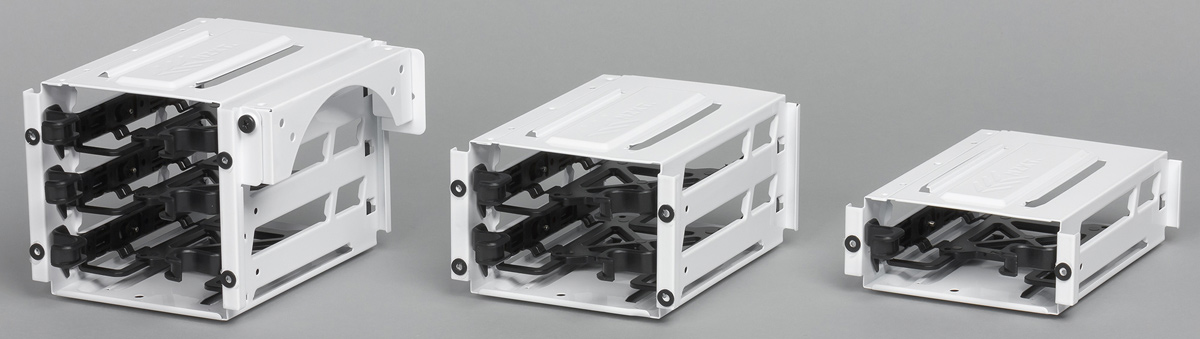

Дисковая стойка состоит из трех независимых корзин, причем разных: одно-, двух- и трехместной. То есть сборщику в зависимости от конфигурации видео- и дисковой подсистем компьютера предоставляется свобода выбора: можно оставить только одну из корзин (любую), закрепив ее на днище или под пятидюймовым отсеком, а также две корзины, тоже любых и с разными вариантами размещения.


Крепление накопителей

И, конечно, есть возможность удалить все три корзины, если компьютеру будет достаточно одного 2,5-дюймового диска, расположенного за подложкой системной платы.


Система вентиляции

В комплект поставки входят всего два вентилятора, оба собственного производства: 200-миллиметровый нагнетающий спереди и вытяжной 140-миллиметровый сзади.

Надо отметить, что штатный фронтальный вентилятор способен обслуживать лишь четыре нижних места для дисков в корзинах, а на видеокарты он воздействовать практически не будет, даже если корзины под пятидюймовым отсеком нет.

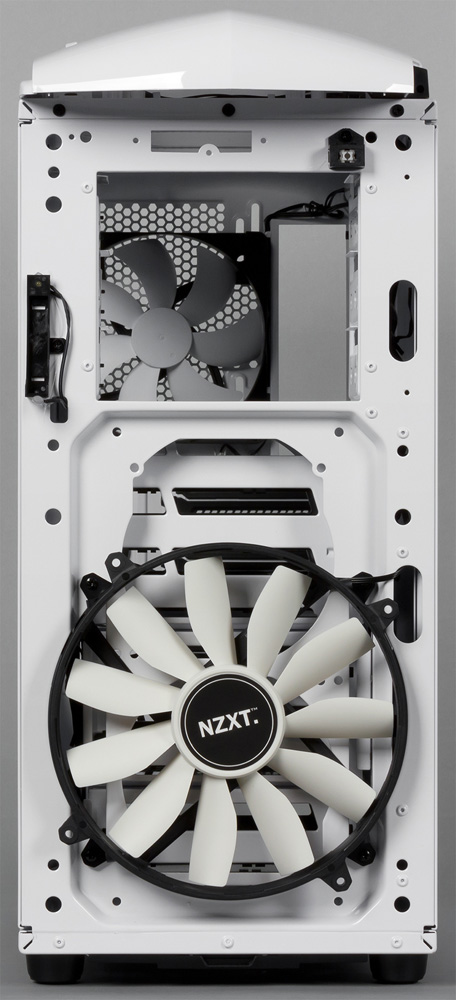

Фронтальный вентилятор

Переставить его повыше нельзя, и если требуется какая-то иная конфигурация потоков воздуха, то придется заменить этот вентилятор одним или двумя 120/140-миллиметровыми, для которых предусмотрены крепежные отверстия.

Задний вентилятор можно заменить 120-миллиметровым, причем монтажные отверстия для обоих вариантов не круглые, а продолговатые, и позволяют смещать вентилятор на 25 мм по вертикали.

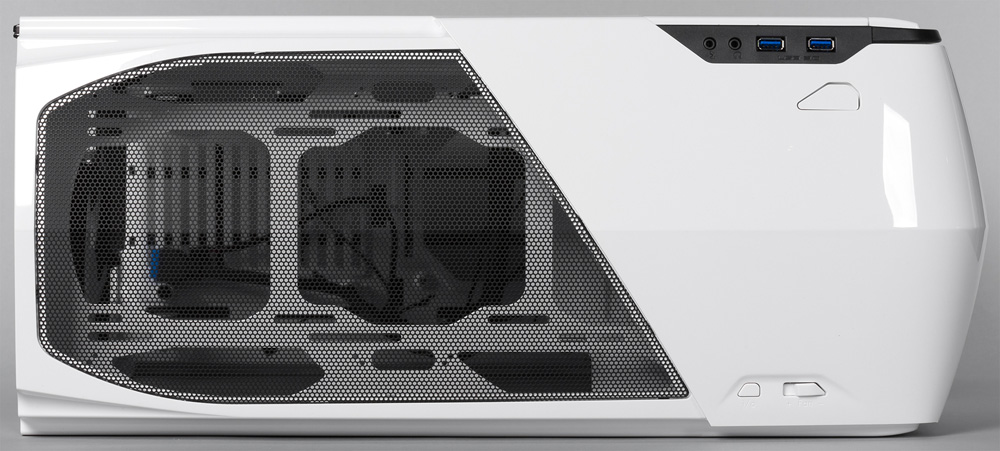

Вид сверху

На верхней плоскости шасси можно устанавливать вентиляторы трех размеров: один или два 140/200 мм, а также до трех 120-миллиметровых. Они размещаются сверху и накрываются пластиковой верхней панелью.

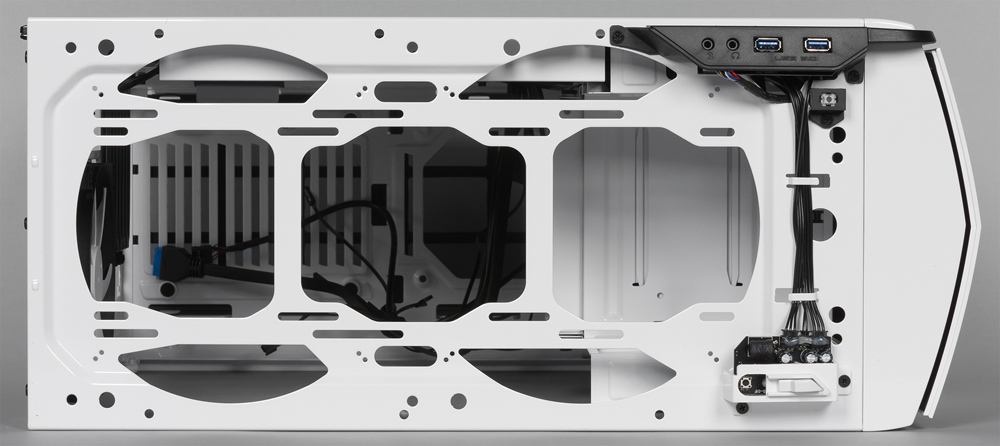

Вид на шасси сверху

На днище корпуса есть отверстия для двух вентиляторов размером 120 мм, но если в середине каких-то препятствий для размещения нет (кроме разве что проводов, выходящих из задней стенки блока питания), то для установки вентилятора ближе к передней панели придется удалить имеющуюся в этом месте опору для дисковых корзин, а также отказаться от размещения корзины в нижней части стойки, иначе поток воздуха от вентилятора будет в значительной степени перекрыт ее сплошным днищем.

Но и это еще не все: 140-миллиметровый вентилятор можно разместить на левой боковой стенке, а еще один 120/140 мм — на специальном кронштейне, имеющемся на боковой стенке трехместной корзины. Конструкция кронштейна позволяет ориентировать поток воздуха от этого внутреннего вентилятора, отклоняя его на угол примерно до 15° от вертикали.

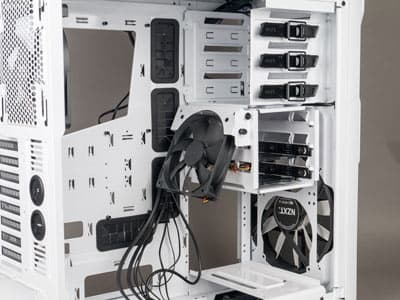

Внутренний вентилятор

Итого количество вентиляторов в корпусе может достигать десяти — правда, целесообразность установки переднего нижнего находится под большим сомнением. В комплекте есть немалое количество соответствующих винтов и саморезов.

В корпусе есть встроенный контроллер, позволяющий подключать до 10 вентиляторов. Упоминавшийся при описании панели управления переключатель позволяет выбрать одну из трех скоростей вращения, а питание подается с помощью периферийного разъема («Molex» male), общего для контроллера вентиляторов и задней подсветки.

Но, конечно, штатные вентиляторы корпуса можно подключать и непосредственно к системной плате или какому-то иному контроллеру частоты вращения, поскольку они оснащены кабелями со стандартными 3-контактными разъемами.

Можно использовать и системы жидкостного охлаждения. Для внешних СВО на задней стенке предусмотрены отверстия с резиновыми заглушками.

Фильтрами оснащены только передняя и нижняя плоскости шасси, вверху и сбоку есть только декоративные металлические решетки, защищающие разве что от достаточно крупных комков пыли да от падения мелких предметов сверху.

Штатные фильтры представляют собой пластиковые рамки с мелкоячеистой капроновой сеткой. Наиболее удобны в обслуживании нижние, их два: один, закрывающий места установки нижних дополнительных вентиляторов, вытягивается из-под корпуса движением вперед, второй, предназначенный для защиты от пыли блока питания, движением назад.

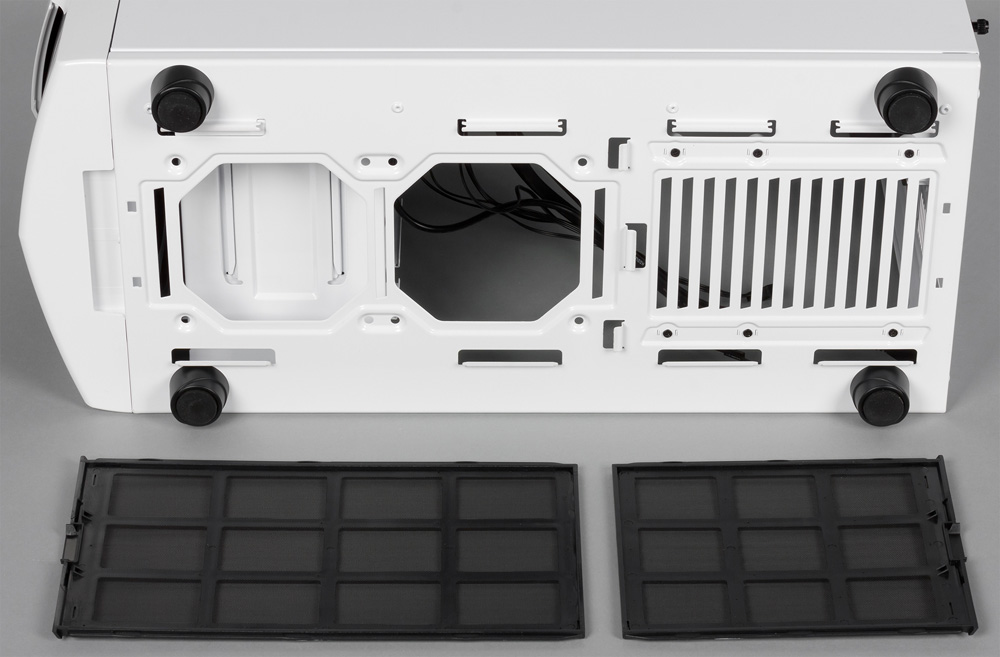

Нижние фильтры

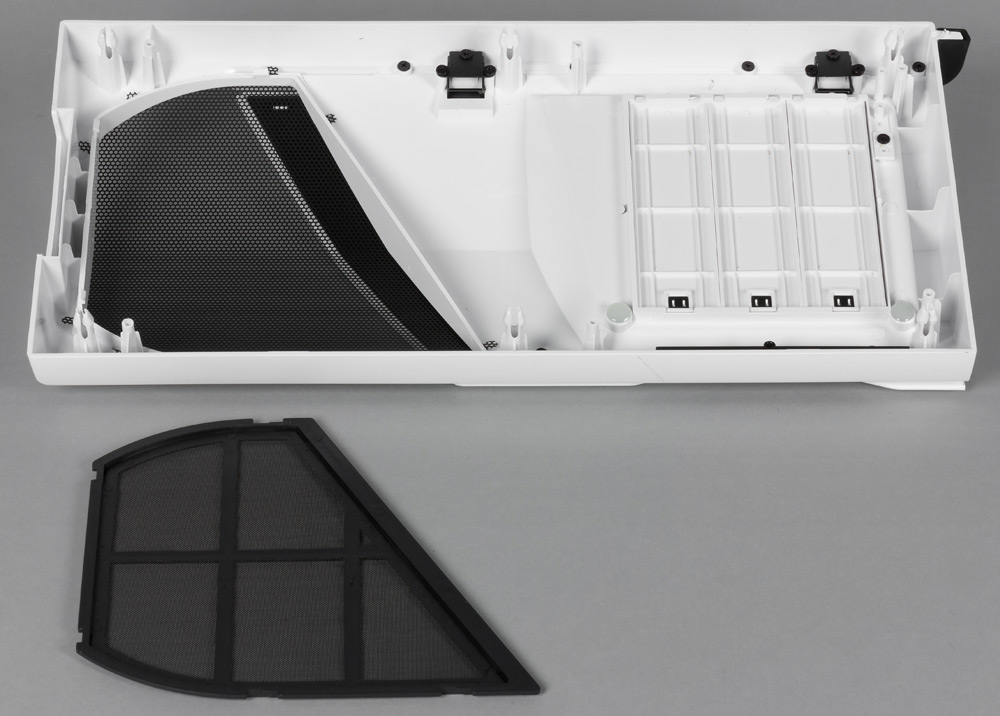

Чтобы добраться до фронтального фильтра, придется снимать лицевую панель. Благодаря отсутствию подходящих к ней проводов, эта процедура не составляет особого труда, а сам фильтр крепится изнутри к панели с помощью пластиковых защелок. Отметим еще, что прорезь для захвата рукой в нижней части этой панели не сквозная, и потому подсос неочищенного воздуха через нее исключен.

Фронтальный фильтр

Охлаждение накопителей в дисковых корзинах потоком воздуха от фронтальных вентиляторов обеспечивается наличием широких прорезей в боковых поверхностях корзин, а также ажурной конфигурацией нижних плоскостей салазок. А 2,5-дюймовый SSD/HDD за подложкой системной платы имеет прямой тепловой контакт с металлом шасси через металлический установочный контейнер.

Ширина корпуса позволяет устанавливать в него процессорные системы охлаждения высотой до 183 мм по данным производителя, по нашему замеру может быть и немного больше, в зависимости от конкретной системной платы и процессора.


Сборка системного блока

Боковые крышки снимаются движением назад, чему помогают штампованные выступы на их задних кромках. Хотя размер крышек немалый, каких-либо деформаций, мешающих установке, не возникает — сказывается довольно толстый металл в сочетании с прямоугольной вальцовкой по периметру. Фиксируются крышки парами винтов с накатными головками.

Устройства в пятидюймовом отсеке с левой стороны крепятся штатными защелками, при желании можно добавить один или два винта справа. Декоративные заглушки лицевой панели снабжены доступными снаружи защелками, поэтому удалить их можно без труда.

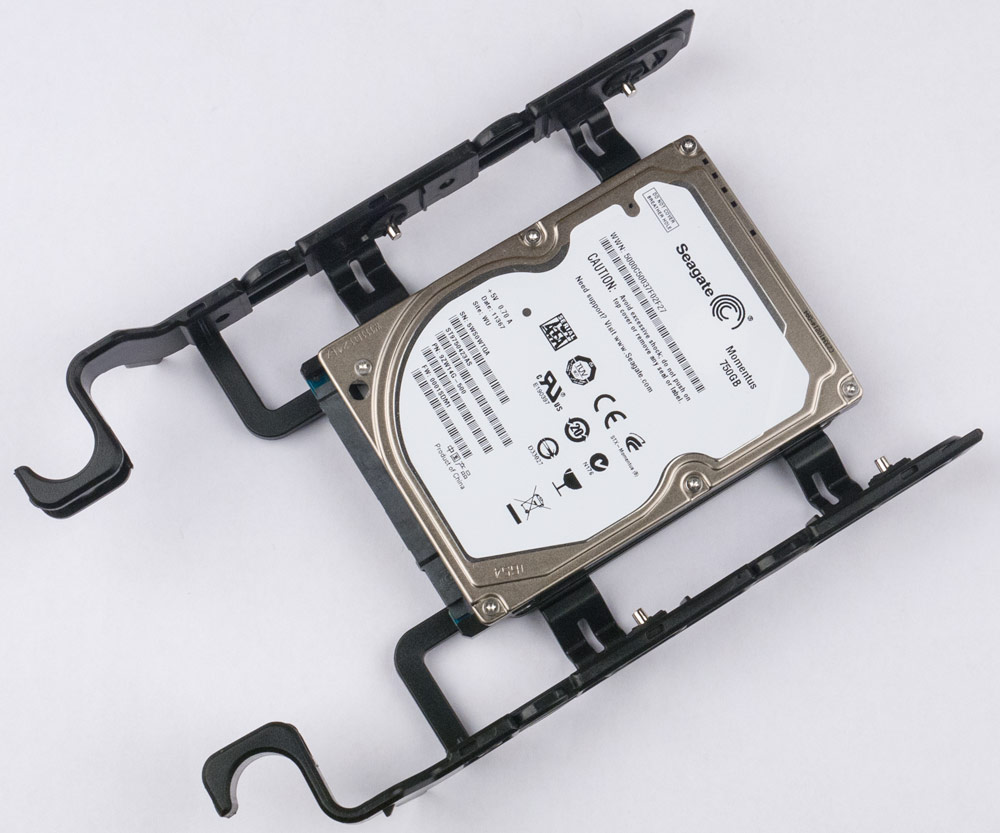

Салазки для дисков пластмассовые, снабжены удобными рукоятками, позволяющими извлекать их одной рукой. 2,5-дюймовые накопители крепятся винтами снизу, а 3,5-дюймовые — боковыми штифтами, снабженными небольшими резиновыми амортизаторами. Как уже говорилось, салазки в стойку вставляются справа, имеющиеся по бокам защелки фиксируют их вполне надежно, хотя предусмотрена возможность и дополнительного крепления винтом из комплекта. А вот боковые штифты в посадочных отверстиях держатся не очень плотно, поэтому надо следить, чтобы они были утоплены до упора: если их головки хоть немного выступают наружу, это помешает задвинуть салазки в стойку.

Крепление накопителей

Иллюстрации в инструкции рекомендуют ориентировать диски разъемами направо, то есть при установке в салазки разъемы должны быть направлены в сторону рукояток. Это вполне логично и с точки зрения укладки кабелей за подложкой системной платы, к тому же закрепить 3,5-дюймовый диск в салазках штифтами по-другому и не получится. Но 2,5-дюймовые HDD/SSD сборщик при желании может повернуть разъемами и в другую сторону. Во всех случаях можно будет использовать SATA-кабели как с прямыми, так и с Г-образными коннекторами.

Крепление накопителей

2,5-дюймовый контейнер за подложкой системной платы очень похож на те, что мы видели в H440, только здесь он черного цвета. Закрепляется контейнер системой выступов и пазов, фиксируется одним винтом с накатной головкой, а сам накопитель в нем крепится четырьмя винтами. Располагать его лучше разъемами вниз (хотя не исключается и противоположное положение), а кабели придется использовать с прямыми коннекторами.

Крепление накопителей

Блок питания крепится винтами непосредственно к задней стенке, без всякой рамки. На днище есть шесть выступов, помогающих правильно позиционировать БП любого размера при установке. Интересно: корпус H440, позиционируемый как «малошумящий», не имеет никаких амортизирующих прокладок в месте крепления блока питания, а в Phantom 530 такие прокладки есть.

БП можно ориентировать вентилятором вверх или вниз, а установку его производить как до, так и после установки системной платы. Каких-то ограничений по длине блока нет — естественно, в рамках имеющегося у разных производителей ассортимента.

Не меньше возможностей и для выбора видеокарты, просто придется соответствующим образом сконфигурировать дисковую стойку. Если под пятидюймовым отсеком имеется корзина, то максимальная длина видеокарт не сможет превысить 310 мм по данным производителя, а наш замер показал на три миллиметра меньше, но в любом случае этого вполне достаточно для практически любого современного видеоадаптера. И лишь если эта корзина трехместная, да к тому же с закрепленным на ней дополнительным вентилятором, то лимит длины сократится до 282 мм, а то и еще сильнее, если вентилятор установлен с наклоном. Казалось бы, тогда выбор видеокарт сведется к нескольким самым компактным моделям, однако ничто не мешает разместить корзину с вентилятором пониже в стойке.

Если же верхней корзины нет, то свободное пространство увеличится до 444 мм, но близких к этому значению по длине видеокарт нам не встречалось, даже с учетом расположенного в торце разъема дополнительного питания. Поэтому удалять верхнюю корзину ради установки видеокарт придется вряд ли, разве что сборщик сочтет полезным добавить в этом месте дополнительный фронтальный вентилятор, потоку воздуха от которого будет в значительной степени мешать корзина.

Крепление накопителей

Дисковые корзины крепятся винтами с накатными головками, расположенными справа. У двух- и трехместной корзин таких винтов по четыре, у одноместной — два.

Для укладки кабелей и шлейфов за подложкой системной платы оставлено довольно много места, предусмотрено и шесть отверстий для проводов и кабелей, четыре из которых оснащены резиновыми заглушками с разрезными лепестками, а для фиксации стяжками предусмотрены штампованные ушки.

Шестигранные стойки для системной платы ATX уже установлены, для других размерностей часть из них придется переставить или удалить. Для облегчения этой процедуры в комплекте есть соответствующий переходник на крестовую отвертку. Как обычно, в подложке есть отверстие, позволяющее снимать и устанавливать систему охлаждения процессора без демонтажа системной платы.

Отверстие для портов ввода-вывода на задней панели и фронтальные выходы пятидюймовых слотов не имеют заглушек, которые пришлось бы выламывать; восемь прорезей для плат расширения закрыты многоразовыми заглушками. Крепление и заглушек, и самих плат расширения — винтами с накатными головками.

Подключение фронтальных разъемов производится экранированными кабелями с монолитными коннекторами, для аудио есть только HD Audio.

Кромки шасси аккуратно завальцованы или скруглены, что снижает возможность повреждения рук сборщика.


Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

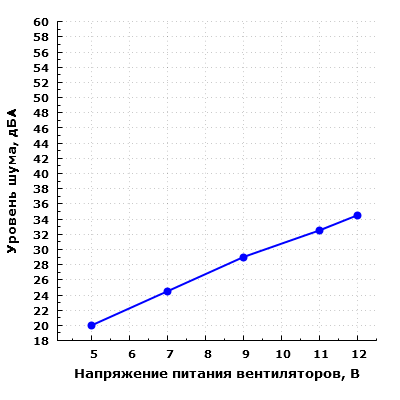

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в относительно широких пределах от 20 до 34,5 дБА, в таких же пределах изменяется и ее производительность. При питании вентиляторов напряжением 5 В шум находится на очень низком уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума повышается. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от низкого (24,5 дБА) до среднего (32,5 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентиляторов номинальным напряжением 12 В уровню шума системы очень далеко до 40 дБА.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании вентиляторов от 12 В — как близкий к пониженному уровню для жилого помещения в дневное время суток.

РежимНастольное размещениеНапольное размещение
High34 дБА26,5 дБА
Middle28 дБА22 дБА
Low21 дБАменее 20 дБА
12 V34,5 дБА27 дБА
5 V20 дБАменее 20 дБА

Корпус оснащен штатным одноканальным контроллером вентиляторов на основе полупроводникового источника питания (ШИМ) с трехпозиционным механическим регулятором; питание контроллера двухканальное: 5 В и 12 В. Контроллер может регулировать обороты 10 вентиляторов, питание контроллера осуществляется при помощи периферийного разъема. Никакими дополнительными призвуками работа контроллера не сопровождается.

При управлении вентиляторами через штатный контроллер и при размещении микрофона шумомера в ближнем поле шум находится на пониженном уровне на второй ступени (M) и на среднем уровне на третьей ступени (H) контроллера, а при работе на первой ступени (L) шум смело можно назвать малозаметным. При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный для первой и второй ступеней контроллера и как пониженный для третьей ступени контроллера. Напряжение на выходе контроллера составляет: 5,4 (L), 8,3 (M), 11,87 (H) В при напряжении на входе 12,06 В. Выбор диапазона изменения напряжения тут вполне адекватен.

Качество вентиляторов можно оценить как весьма достойное — звуки от привода минимальны при питании вентиляторов от 5 вольт.

В целом акустическая эргономика корпуса находится на очень хорошем уровне при питании вентиляторов как от штатного контроллера, так и от системной платы или внешнего контроллера, при этом обеспечивается сравнительно широкий диапазон изменения производительности системы охлаждения корпуса.


Позиционирование и выводы

Корпус NZXT Phantom 530 нельзя отнести к дешевым, однако для заявленного типоразмера Full Tower его цена не представляется чрезмерной.

В плане оснащенности модель получилась достаточно противоречивой. С одной стороны, есть контроллер частоты вращения, способный управлять не только комплектными, но и всеми дополнительными вентиляторами, а также отключаемая подсветка портов на задней стенке. С другой — всего два внешних порта USB и небольшое для такого типоразмера количество мест для накопителей.

А вот наличие всего двух штатных вентиляторов мы к минусам относить не будем: для многих возможных конфигураций этого будет вполне достаточно, но при наличии компонентов с высоким тепловыделением всё же лучше оставить выбор схемы охлаждения и ее компонентов на усмотрение сборщика. Тем более, что потенциал для этого в конструкции заложен немалый.

Хотя отсутствие верхнего фильтра явление вполне обычное, встречающееся в очень многих корпусах разных ценовых категорий, но мы традиционно напоминаем: компьютеры редко работают в режиме «365 дней по 24 часа», а при выключенном питании не будет никаких препятствий для попадания пыли сверху — ни потока воздуха от верхних вентиляторов в случае их наличия, ни избыточного давления от других вентиляторов. В случае с Phantom 530 надо напомнить и об отсутствии фильтра для опционального бокового вентилятора.

Не менее традиционным давно стало отсутствие слотов для 3,5-дюймовых устройств с выходом на лицевую панель. Конечно, использование таких устройств перестало быть насущной необходимостью, однако потребность в них порой имеется, и жаль, что в Phantom 530 нет хотя бы заглушки с соответствующей прорезью и переходника-адаптера в пятидюймовый слот — детали эти копеечные, но некоторым потенциальным покупателям они вполне могли бы пригодиться. К тому же такой адаптер можно было бы использовать и для размещения еще одного дискового накопителя, о малом числе посадочных мест для которых мы уже говорили.

Наши впечатления о дизайне корпуса мы подробно описали в начале обзора, а здесь лишь добавим: Phantom 530 в целом сделан вполне добротно — как по степени проработки конструкции, так и по ее реализации. Но всё же есть и мелочи, снижающие вполне благоприятную оценку: например, внимательный взгляд заметит, что стык верхней пластиковой панели с фронтальной дверцей сделан не очень аккуратно.

Тем не менее, еще раз повторим: доставшийся нам корпус в белой с черным расцветке выглядит очень элегантно, а умеренное использование в экстерьере «архитектурных излишеств» делает его привлекательным для покупателей с самыми разными вкусами.


Корпус NZXT Phantom 530 предоставлен на тест производителем
