К нам на тестирование попал еще один корпус компании NZXT, на этот раз из более необычной и смелой линейки Concepts, в которую, подобно концепт-карам автомобильных производителей, попадают футуристического вида корпуса с рядом нестандартных решений как в области дизайна, так и в плане компоновки.

NZXT Manta

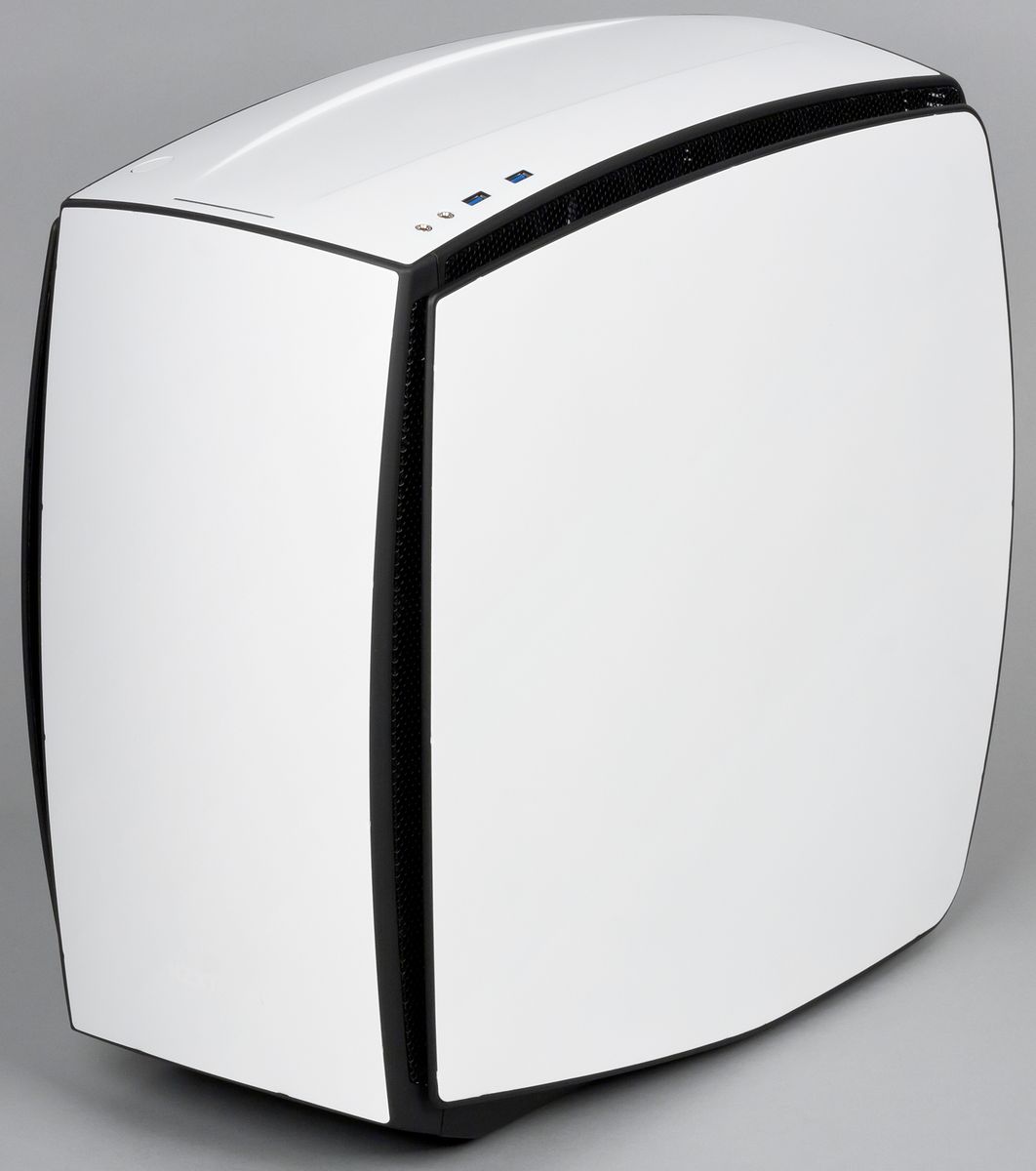

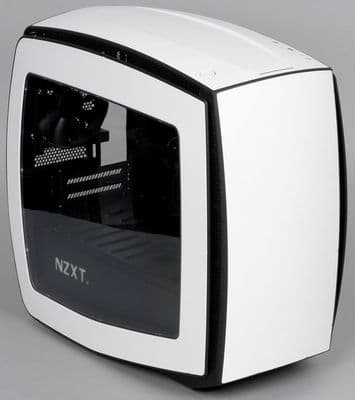

Речь идет о корпусе NZXT Manta в белом варианте исполнения с черными элементами и большим окном на левой боковой стенке. Корпус предполагает размещение системной платы формата Mini-ITX, хотя по своим габаритам он не уступает, а в чем-то и превосходит Miditower-корпуса, рассчитанные на использование microATX-плат. Все стенки корпуса, за исключением задней и нижней, имеют изогнутую, выпуклую форму, что смотрится необычно и вызывает разные ассоциации — у кого-то с уже упомянутыми концепт-карами и техникой из научно-фантастических фильмов, а у кого-то — со старыми ЭЛТ-мониторами и телевизорами с выпуклым стеклом экрана.

Корпус очень качественно покрашен: черная краска по тактильным ощущениям напоминает покрытие soft-touch смартфонов, а белая — не менее приятное шелковистое покрытие тех же смартфонов, встречающееся в некоторых моделях. Корпус действительно приятно трогать, при этом на нем совсем не остается отпечатков пальцев, что вдвойне здорово. Помимо белого варианта расцветки есть и более агрессивный черно-красный вариант, а также более «скучный» черный вариант с окном и без окна — всего четыре разновидности.

NZXT Manta

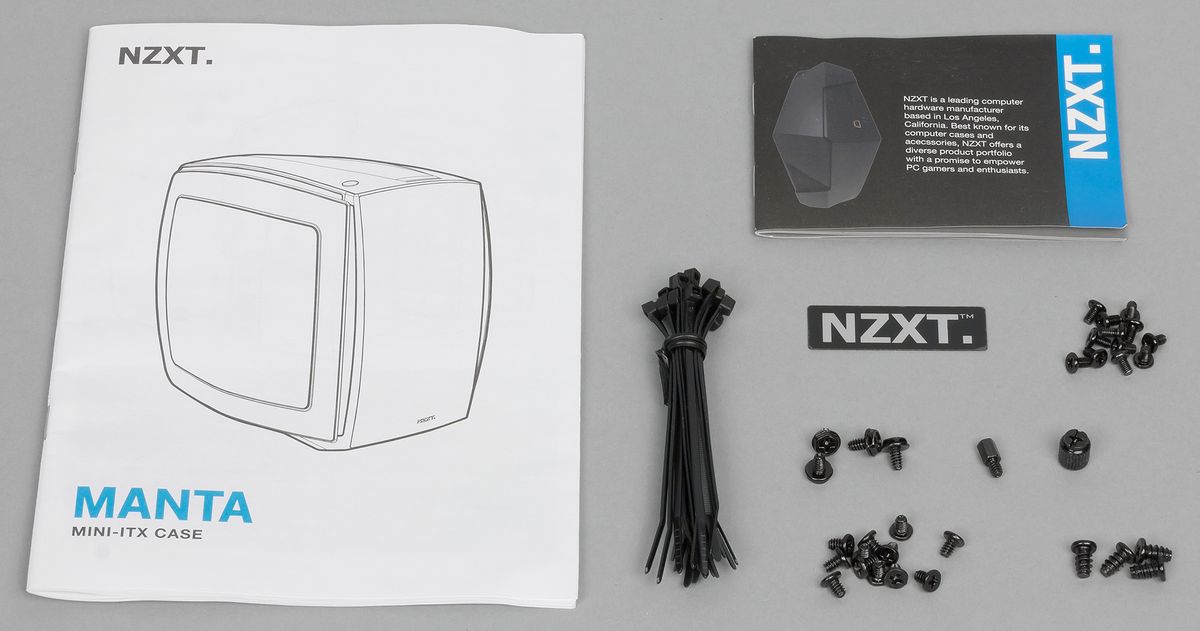

NZXT Manta поставляется в большой коробке, на внешнюю сторону которой нанесена качественная цветная полиграфия — сразу чувствуется, что продукт не бюджетный. В комплект поставки помимо самого корпуса и элементов системы охлаждения входит инструкция по сборке, набор монтажных винтов, небольшая наклейка с логотипом NZXT и целых 20 стяжек для аккуратной укладки кабелей. В инструкции каждый этап сборки проиллюстрирован схематичным рисунком, есть поясняющие подписи в том числе на русском языке.

Компоновка

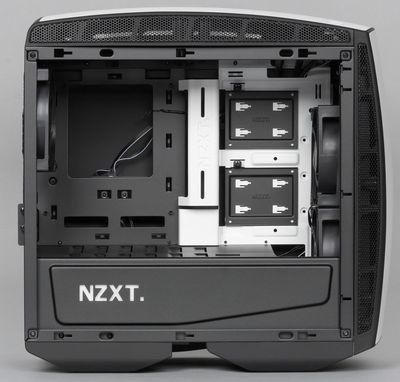

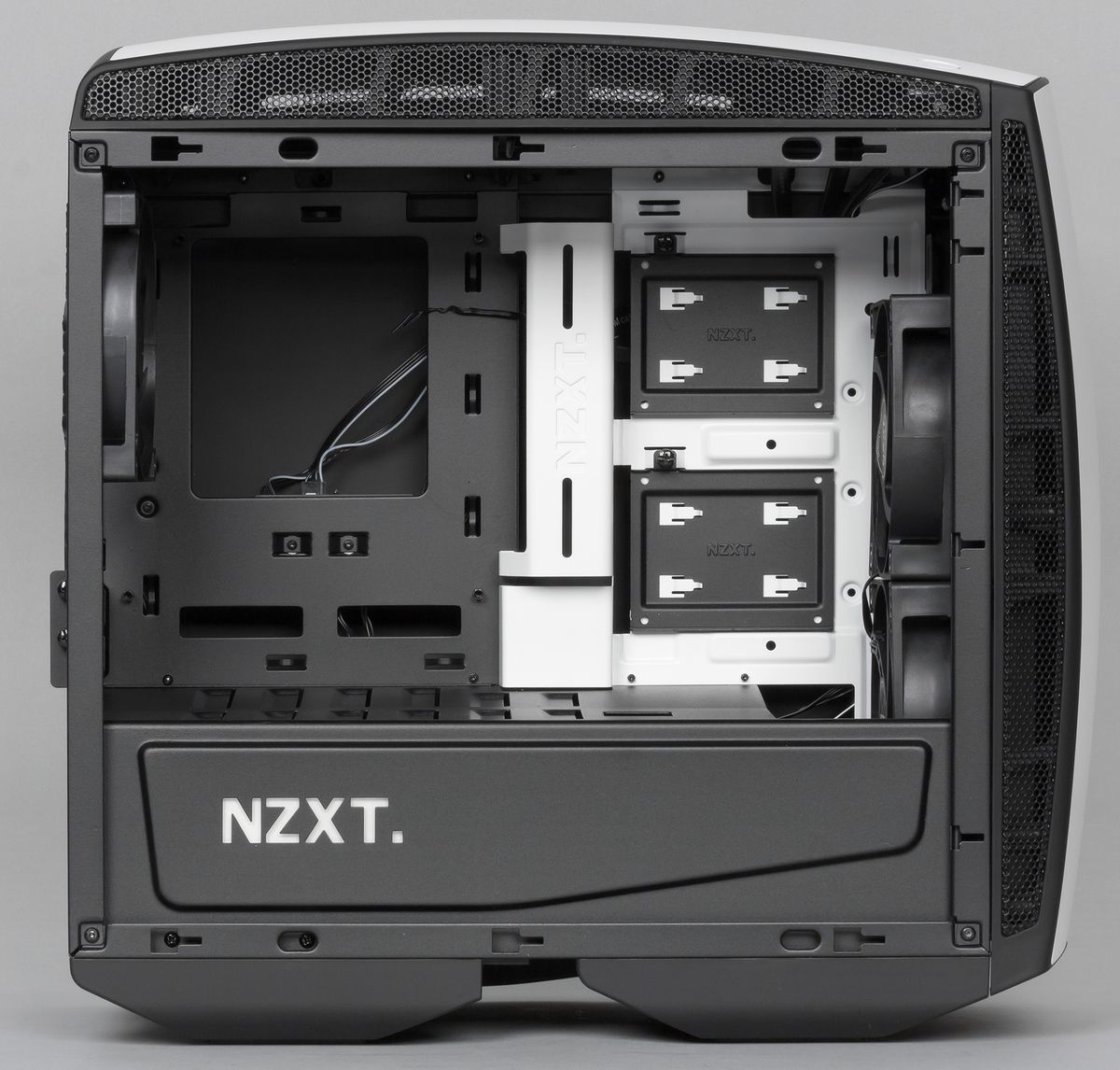

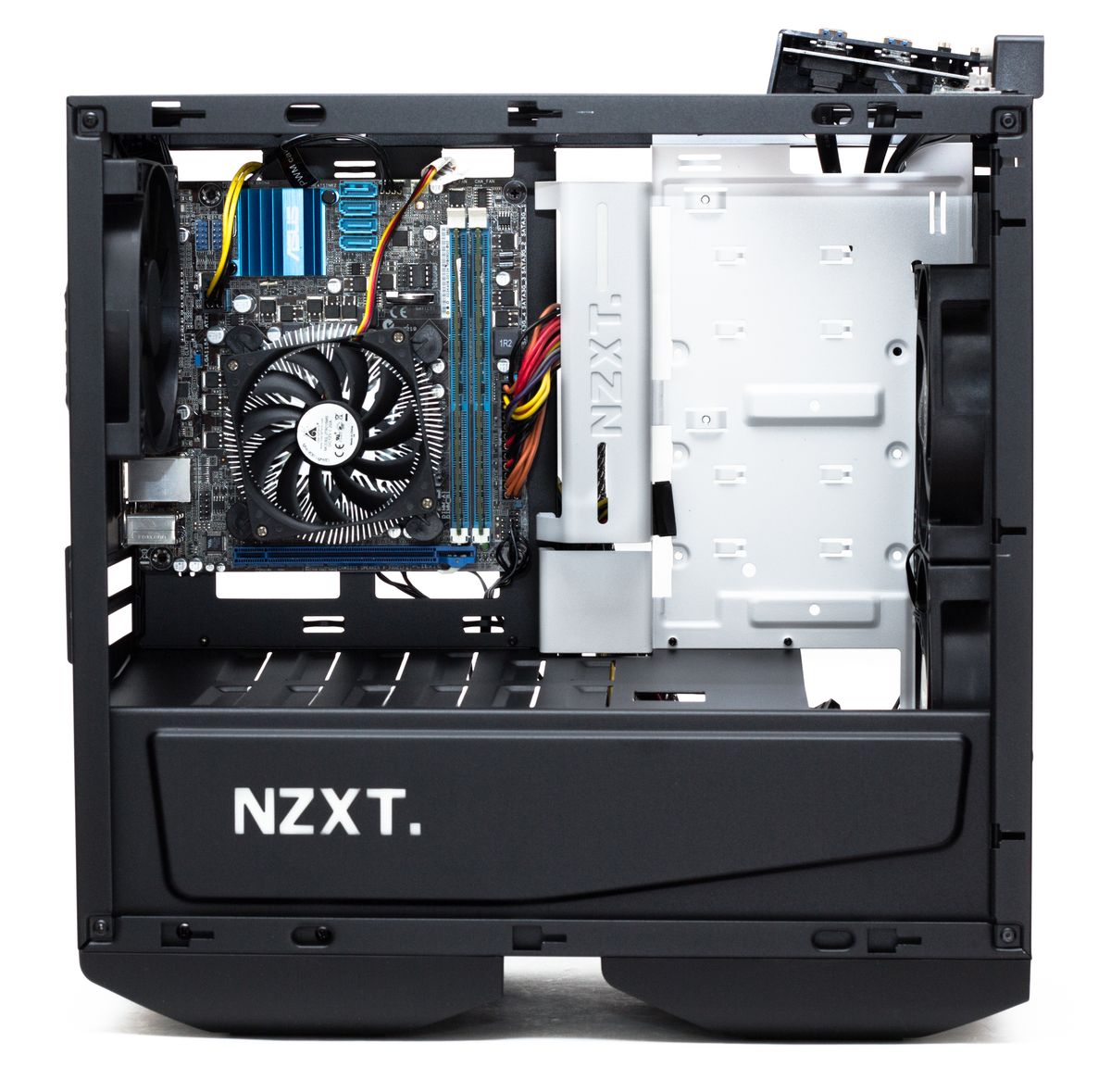

Внутреннее пространство корпуса условно разделено на два объема — нижний отдан под блок питания формата ATX и одно посадочное место для 2,5″ или 3.5″ накопителя, а верхний — под системную плату Mini-ITX, карту расширения и основную систему хранения. Места под 5,25″ устройства не предусмотрены, и даже тонкий оптический привод установить в NZXT Manta не получится.

NZXT Manta

Такой подход сам по себе не является новым, к особенностям данной модели можно отнести разве что использование подложки системной платы в качестве основной системы хранения — маленькие диски крепятся к ней с основной стороны, а один полноразмерный HDD можно закрепить на оборотной.

NZXT Manta

Корпус не пытается ставить рекордов компактности или плотности комплектующих на литр объема, скорее наоборот — большое количество свободного места должно позволить сборщику максимально аккуратно и незаметно проложить все провода, чтобы потом наблюдать через большое окошко красивые и дорогие комплектующие в мельчайших подробностях.

Конструкция

Габариты NZXT Manta — 245 (Ш) × 426 (В) × 450 (Д) мм, а вес без блока питания составляет 7,2 кг, что весьма немало для таких габаритов. Приятно отметить, что корпус получился не просто тяжелым, но еще и очень прочным за счет применения «сэндвичей» из стали и пластика на передней, верхней и обеих боковых стенках. Кроме того, боковые панели дополнительно профилированы с формированием ребер жесткости, что делает их максимально прочными.

NZXT Manta NZXT Manta

При этом само шасси и подложка для системной платы выполнены из значительно более тонкой стали, однако это можно заметить только в моменты сборки. Собранный NZXT Manta ощущается очень прочным, практически монолитным, несмотря на свою выпуклую форму с импровизированными «щелями» между основными компонентами корпуса.

NZXT Manta

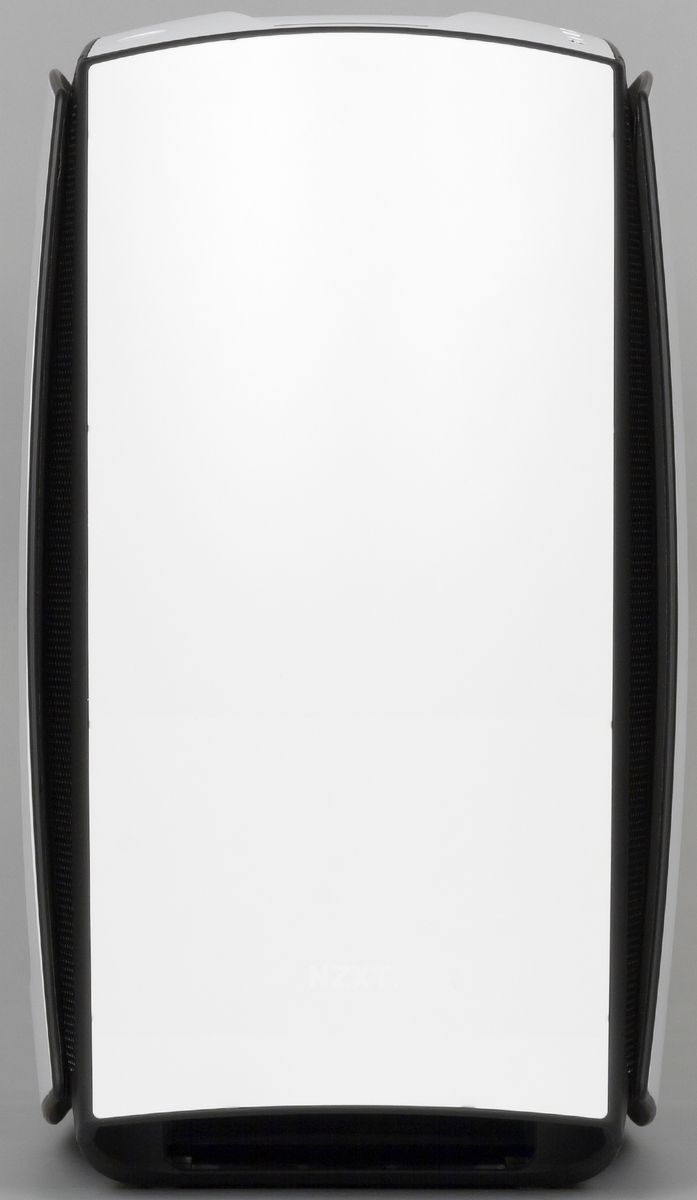

Передняя панель корпуса не несет на себе ничего, кроме едва различимого логотипа компании в нижней части. На боковых гранях декоративной панели можно разглядеть вентиляционные отверстия, через которые холодный воздух попадает к фронтальным вентиляторам.

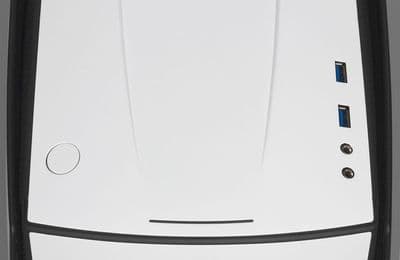

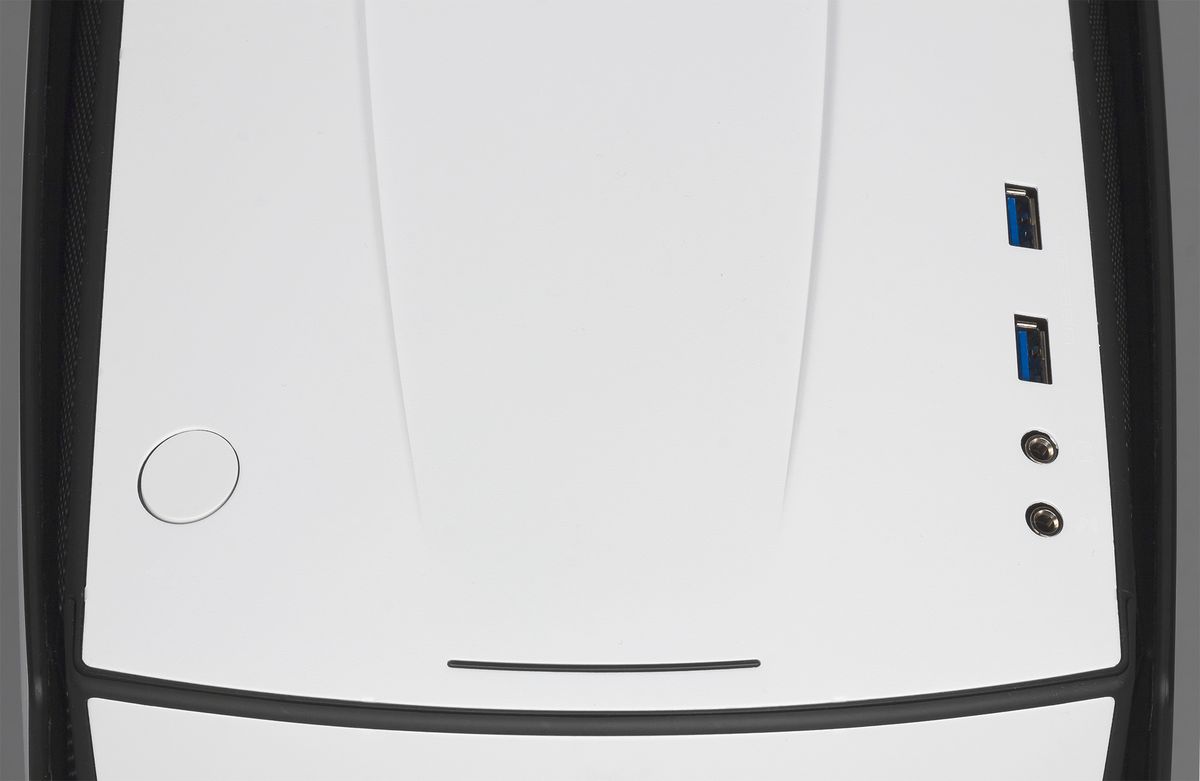

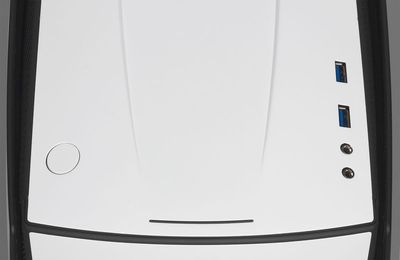

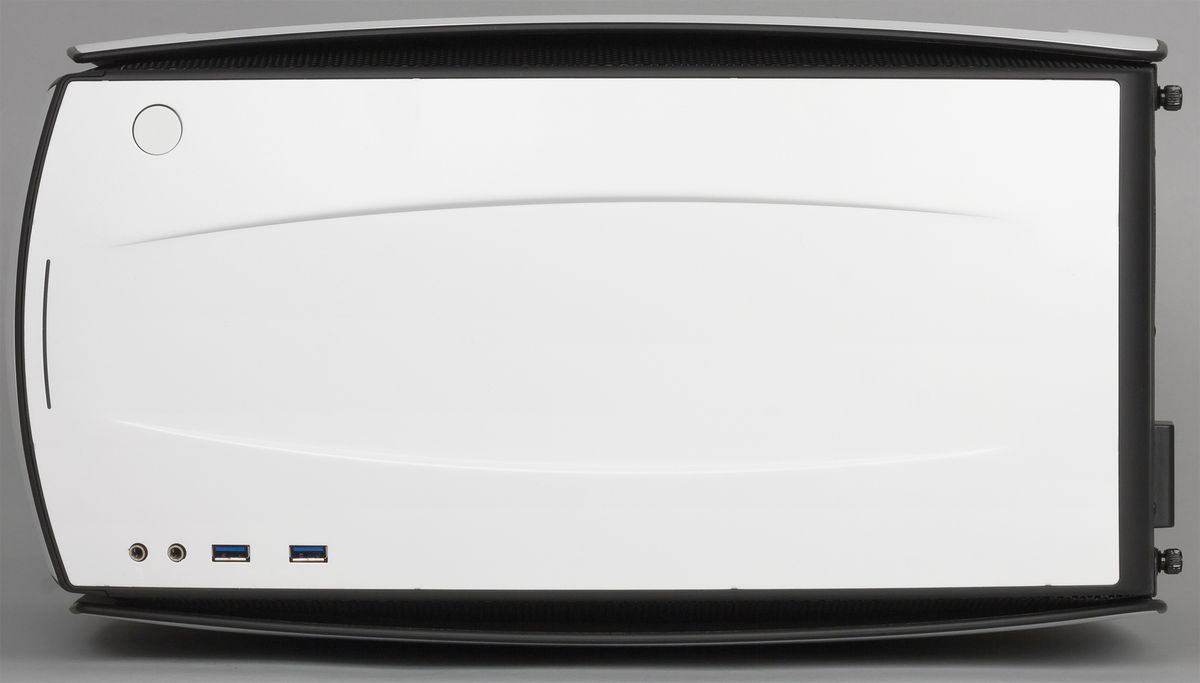

Кнопка включения, световые индикаторы и фронтальные порты ввода/вывода находятся на передней части верхней стенки корпуса. Кнопка включения расположена слева, она имеет круглую форму, малый ход и срабатывает с громким щелчком. Кнопку перезагрузки дизайнеры из NZXT решили не делать. В блок портов входят два разнесенных друг от друга USB 3.0 и стандартный аудионабор из миниджеков под микрофон и наушники.

NZXT Manta

В качестве индикаторов Power LED и HDD LED используется тонкая полоска рассеивателя по центру рассматриваемой композиции. Всего диодов установлено три: два по краям горят всегда (Power LED), а третий по центру моргает в такт обращениям к жесткому диску (HDD LED). Цвет всех трех диодов — белый, светят они совсем неярко, их будет отчетливо видно лишь в полной темноте.

Раз уж речь зашла о подсветке, то стоит сразу упомянуть, что у данного корпуса светится белым не только полоска на верхней стенке, но и логотип NZXT на кожухе отсека блока питания, а также двумя светодиодами подсвечивается задняя панель ввода/вывода, что должно помочь при подключении новых устройств к уже собранному, стоящему под столом или в другом темном месте корпусу — мелочь, а приятно.

Подсветку задней панели и внутреннего логотипа при желании можно отключить, для этого предусмотрена кнопка на задней стенке. Важно отметить, что выбранный вариант подсветки сохраняется даже после полного выключения питания, так что отключать ненужное свечение при каждом включении ПК не потребуется.

По краям верхней панели также расположены вентиляционные отверстия для верхних вентиляторов, в этом плане конструкция верхней и передней панели очень похожи и во многом совпадают. На правой боковой стенке нет никаких элементов, в то время как практически всю площадь левой стенки занимает окно из оргстекла. Окно выполнено очень качественно, зазоры на стыке со сталью минимальные, все собрано ровно, придраться действительно не к чему.

NZXT Manta

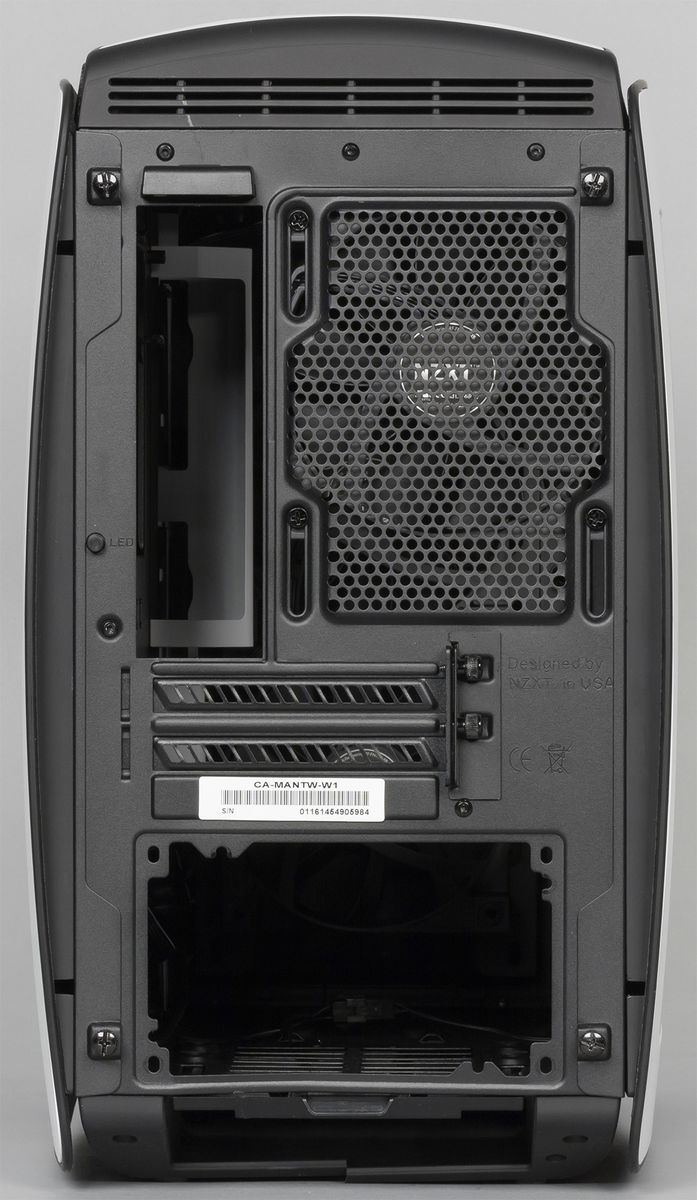

Из интересных особенностей задней стенки можно отметить разве что подсветку задней панели ввода/вывода и кнопку управления подсветкой, о которых мы уже упомянули ранее. Устанавливается корпус не на привычные маленькие ножки, а на две пары массивных пластиковых полозьев, расположенных в передней и задней части корпуса. Для предотвращения скольжения и дополнительной виброразвязки на данные полозья установлены четыре резиновые полоски небольшой толщины.

Система охлаждения

Может быть, NZXT Manta не способен похвастаться развитой системой хранения, но зато с системой охлаждения у него для Mini-ITX-корпуса все очень даже хорошо. Manta предусматривает установку 5 корпусных вентиляторов: двух на передней стенке (типоразмера 120 или 140 мм), двух аналогичных вентиляторов на верхней стенке и еще одного на задней стенке размером только 120 мм, но зато с возможностью отрегулировать высоту крепления, чтобы лучше учитывать особенности процессорного кулера и эффективнее работать в паре с ним.

NZXT Manta NZXT Manta

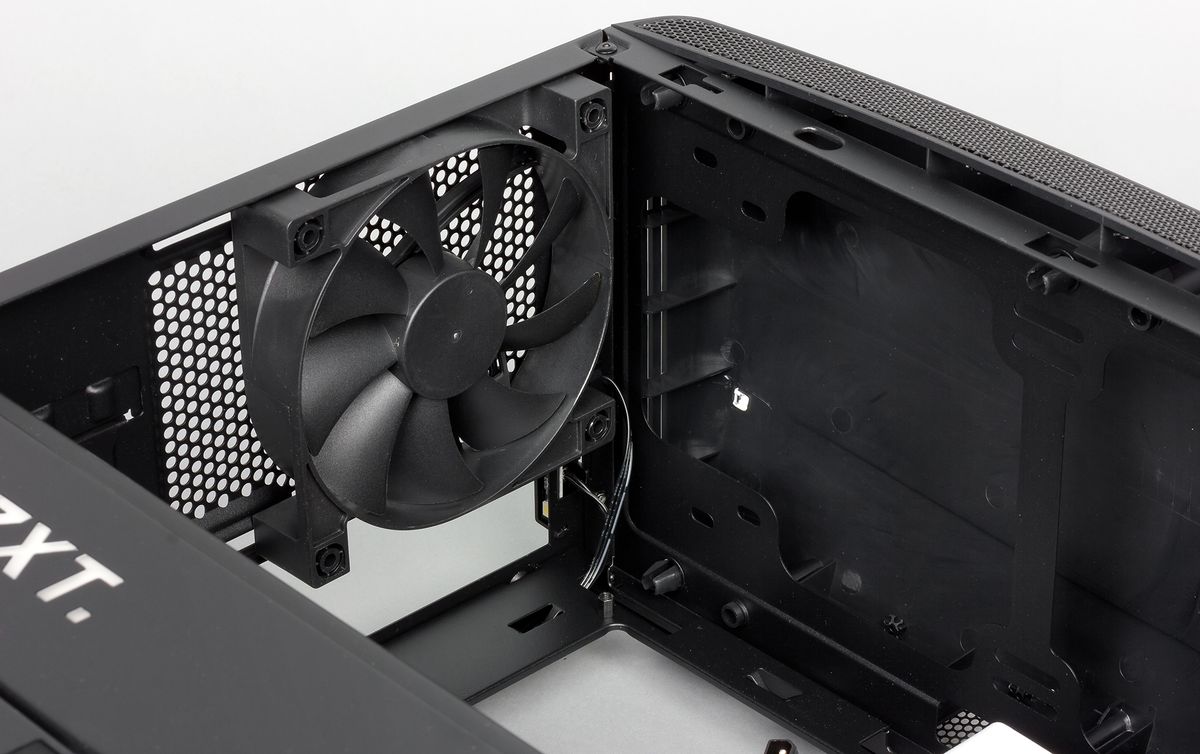

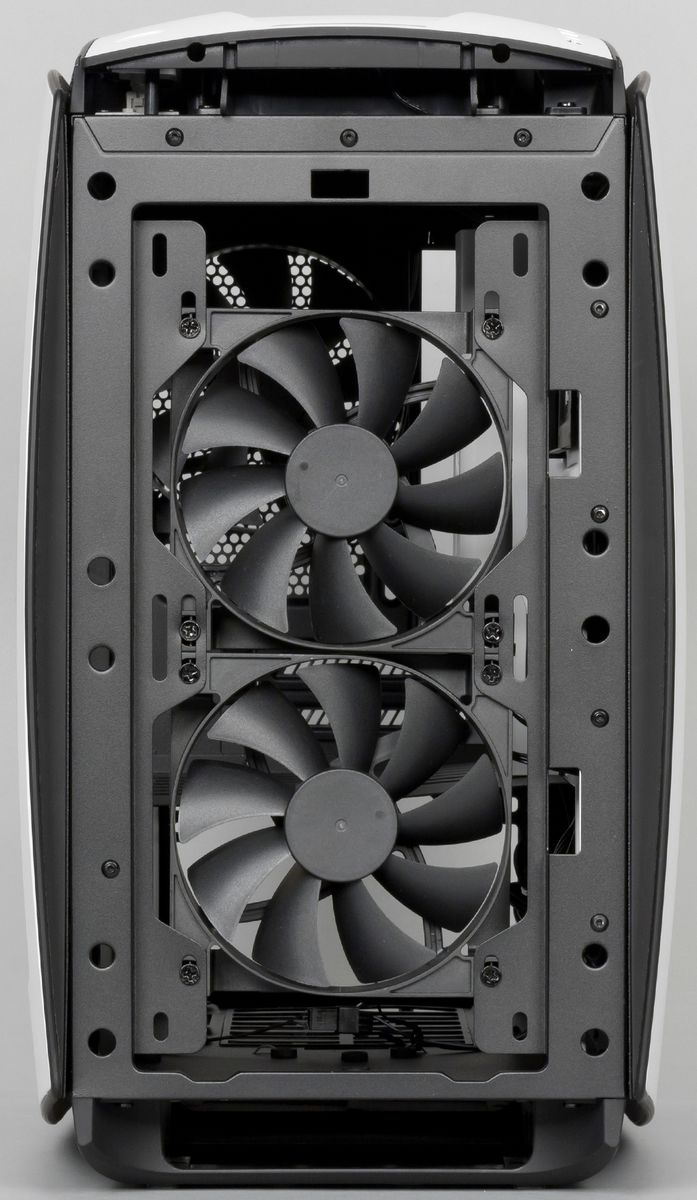

В комплекте поставки идет 2 вентилятора типоразмера 120 мм, установленные на передней стенке, и 1 такой же вентилятор на задней стенке. Все вентиляторы производитель предлагает подключить к общему контроллеру под названием PWM Fan Hub. Суть применения данного «хаба» заключается в том, чтобы подключить его к разъему CPU Fan на системной плате, а все вентиляторы, включая процессорный, подключить к разъемам на контроллере. Таким образом скорость всех вентиляторов будет подстраиваться под PWM-сигнал, поступающий с системной платы. Это весьма удобное решение, позволяющее в достаточной мере автоматизировать процесс регулировки скорости вращения всех вентиляторов, не прибегая к внешним датчикам и ручным крутилкам/переключателям.

NZXT Manta

Стоит отметить, что при желании все корпусные вентиляторы могут быть заменены на радиаторы систем жидкостного охлаждения: относительно компактный радиатор с толщиной не более 27 мм и длиной до 280 мм можно закрепить на верхней стенке, радиатор стандартной толщины и также длиной до 280 мм хорошо встанет на передней стенке, ну и маленький радиатор на 120 мм можно разместить на задней стенке. Отметим, что фирменная необслуживаемая СВО NZXT Kraken X61 с замкнутым контуром и радиатором на 280 мм без проблем устанавливается как на переднюю, так и на верхнюю стенку. Понятно, что это очень нишевое решение, и применять хотя бы одну (не говоря уже о нескольких) СВО в рамках Mini-ITX-корпуса мало кто решится, но наличие возможности — это в любом случае плюс.

NZXT Manta

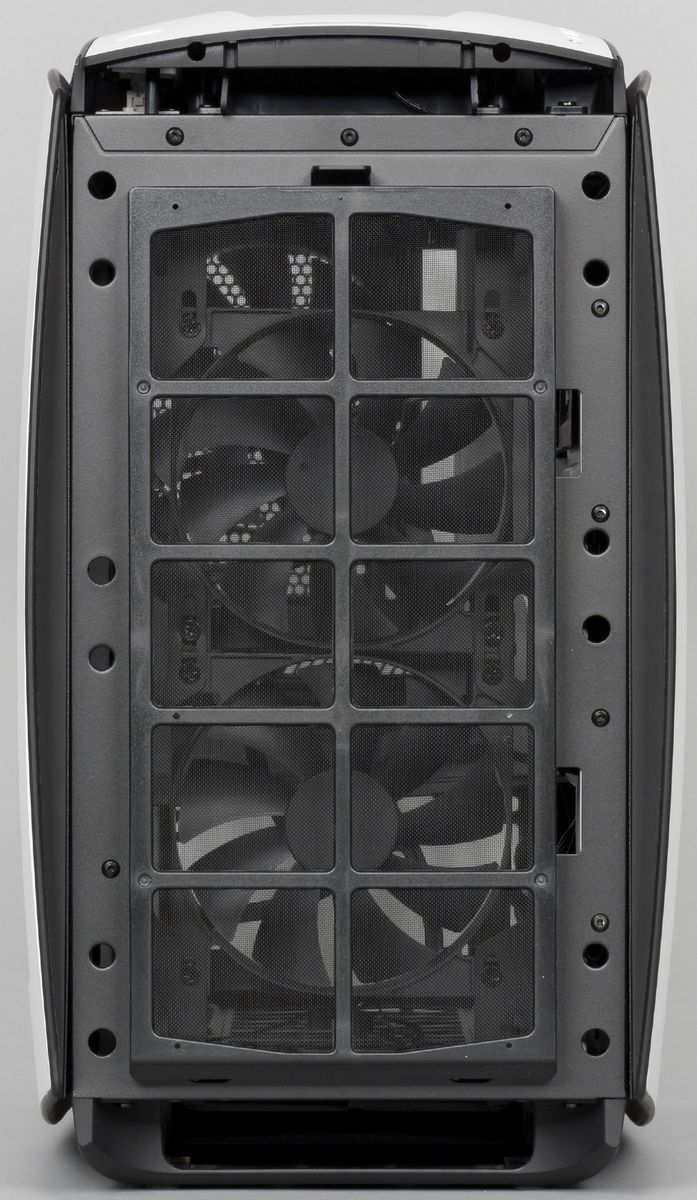

Не забыли проектировщики NZXT Manta и о защите от пыли. Перед фронтальными вентиляторами установлен фильтр из мелкой синтетической сетки в пластиковой рамке. Для его снятия нужно сперва демонтировать переднюю панель, ухватившись за вырез в нижней части и потянув панель на себя, благо ничего откручивать и отгибать изнутри не требуется, вся операция занимает считанные секунды.

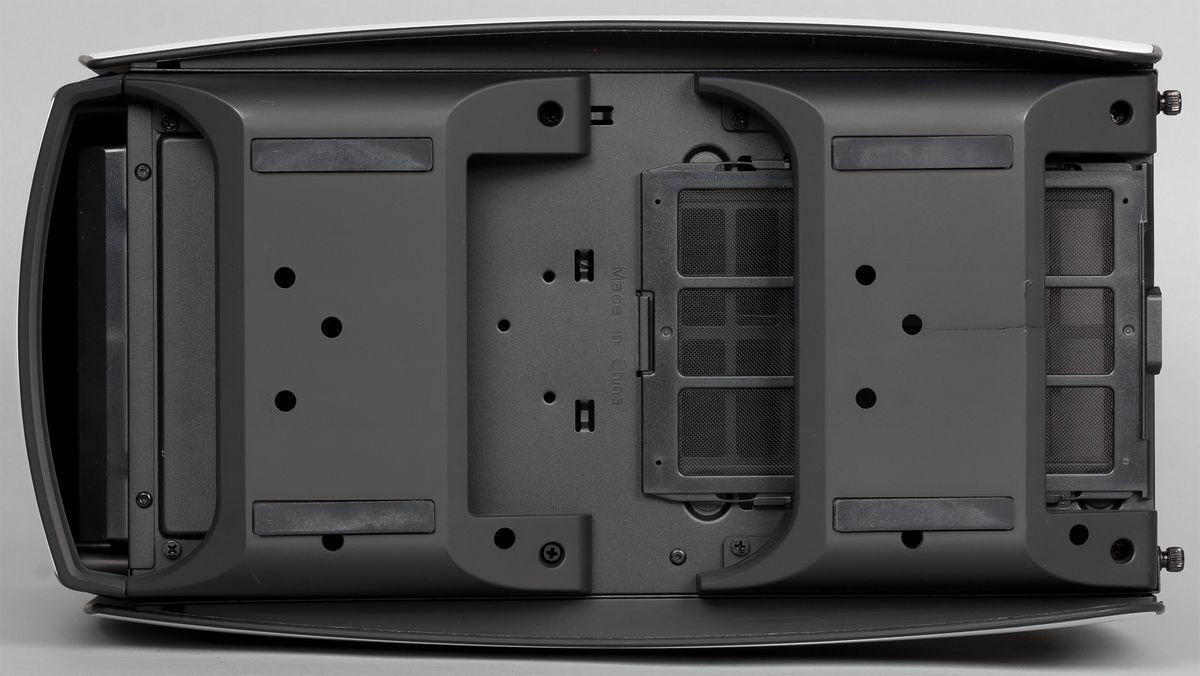

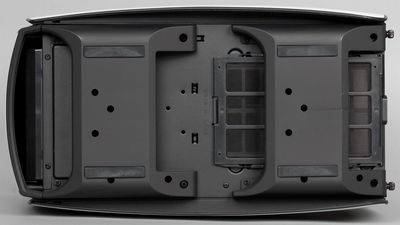

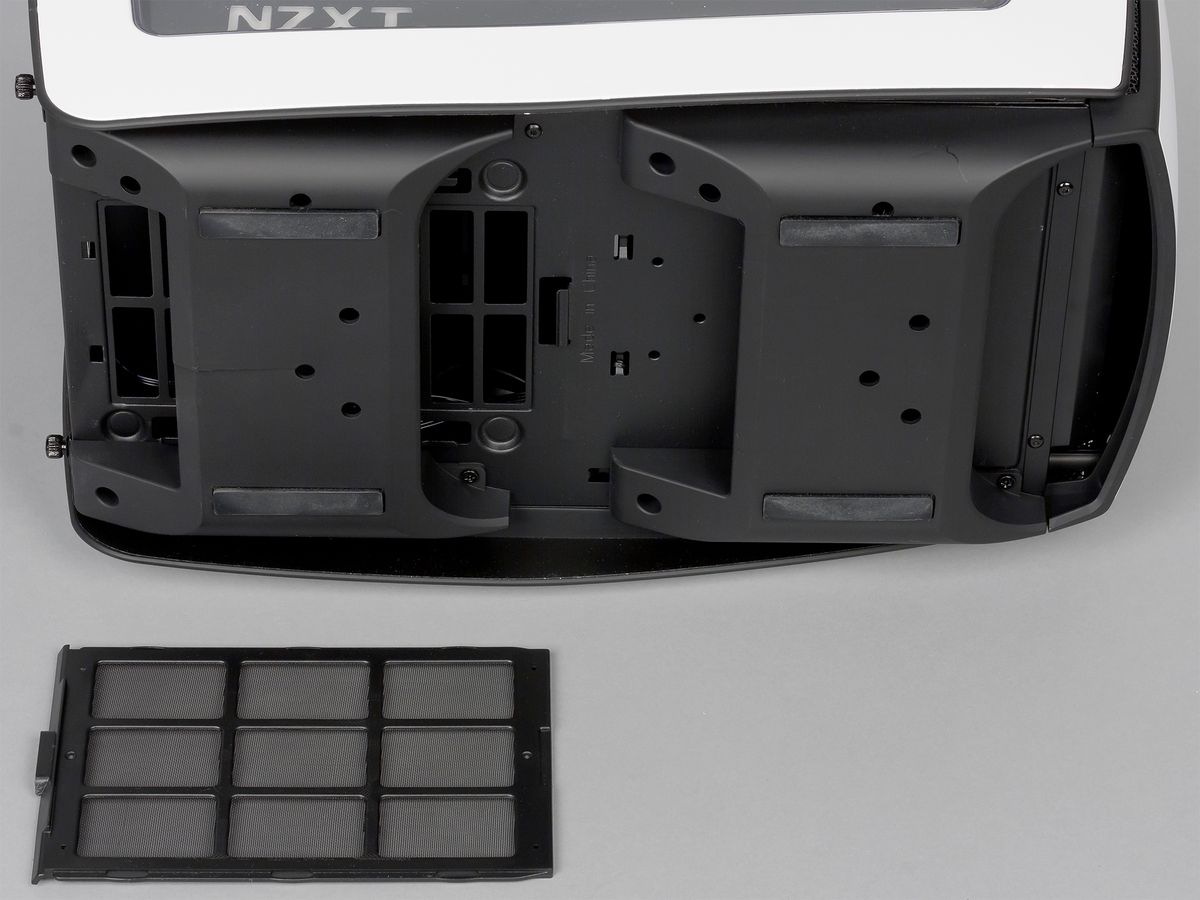

Второй пылевой фильтр находится на нижней стенке, непосредственно над вентиляционным отверстием блока питания. Фильтр также выполнен из мелкой синтетической сетки в пластиковой рамке. Он очень быстро заводится и извлекается из корпуса по направляющим. Класть корпус на бок для его очистки не требуется.

NZXT Manta

Максимальная высота процессорного кулера в NZXT Manta составляет внушительные 160 мм — этого хватит для размещения большинства крупногабаритных моделей. На подложке для системной платы имеется очень большой вырез, так что монтажные отверстия для крепления кулера со стороны правой стенки точно будет доступны, и плату для смены или чистки процессорного кулера можно будет не демонтировать.

Сборка системного блока

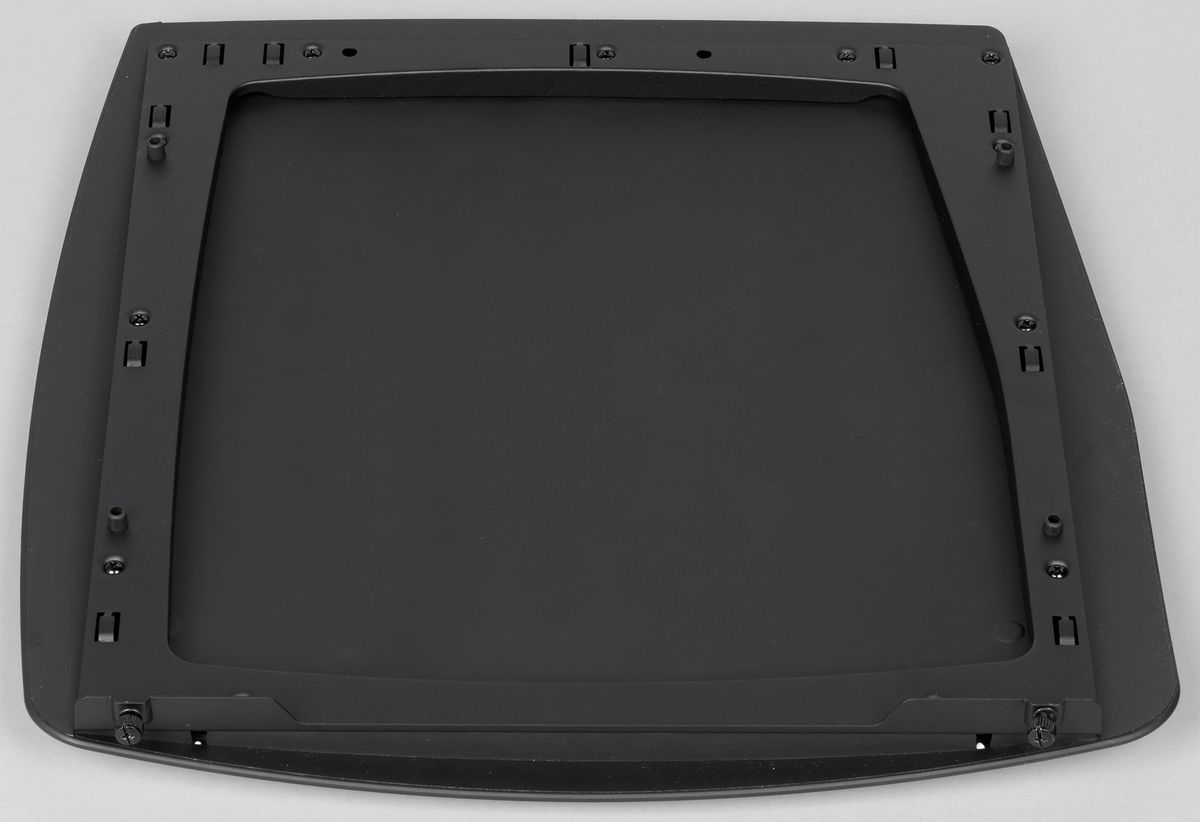

Обе боковые панели крепятся к корпусу двумя винтами с накатной головкой. Вынуждены отметить, что качество резьбы для данных винтов, как, впрочем, и для большинства других винтов с накатной головкой в этом корпусе, оставляет желать лучшего: работать с ними без отвертки практически невозможно.

NZXT Manta

Механизм крепления боковых стенок — прислонно-сдвижной. Причем используются не тонкие Г-образные вырезы, а комбинация из круглого штырька и выступающего профиля — вместе они обеспечивают мягкую и прочную фиксацию боковых стенок даже в вертикальном положении корпуса.

NZXT Manta

Стойки для крепления системной платы заранее проставлены производителем, а заглушка для задних портов ввода/вывода традиционно отсутствует. Для установки 2,5″ накопителей на подложке системной платы предусмотрено 2 стальных кронштейна. Диск крепится к такому кронштейну 4 винтами, после чего сам кронштейн крепится к подложке 1 винтом с накатной головкой — не самое быстрое и удобное решение, но зато более чем надежное.

NZXT Manta

Для установки 3,5″ накопителя предусмотрены монтажные отверстия на обратной стороне подложки, при этом кронштейнов для 2,5″ дисков в момент установки диска быть не должно — они перекрывают доступ и не дают установить 4 винта, фиксирующие HDD на подложке за счет отверстий на его нижней стенке.

Последнее посадочное место является универсальным, оно расположено на внутренней стороне нижней стенки шасси рядом с передней панелью. Диск просто устанавливается на нижнюю стенку и прикручивается 4 винтами через монтажные отверстия с внешней стороны корпуса. Процесс этот может занять достаточно много времени, к тому же все невостребованные провода от блока питания попадают как раз в ту нишу, где придется работать жесткому диску, что явно не лучшим образом скажется на его температурных показаниях. На наш взгляд, данное посадочное место стоит использовать только в том случае, если остальные три уже заняты и без четвертого никак не обойтись.

NZXT Manta

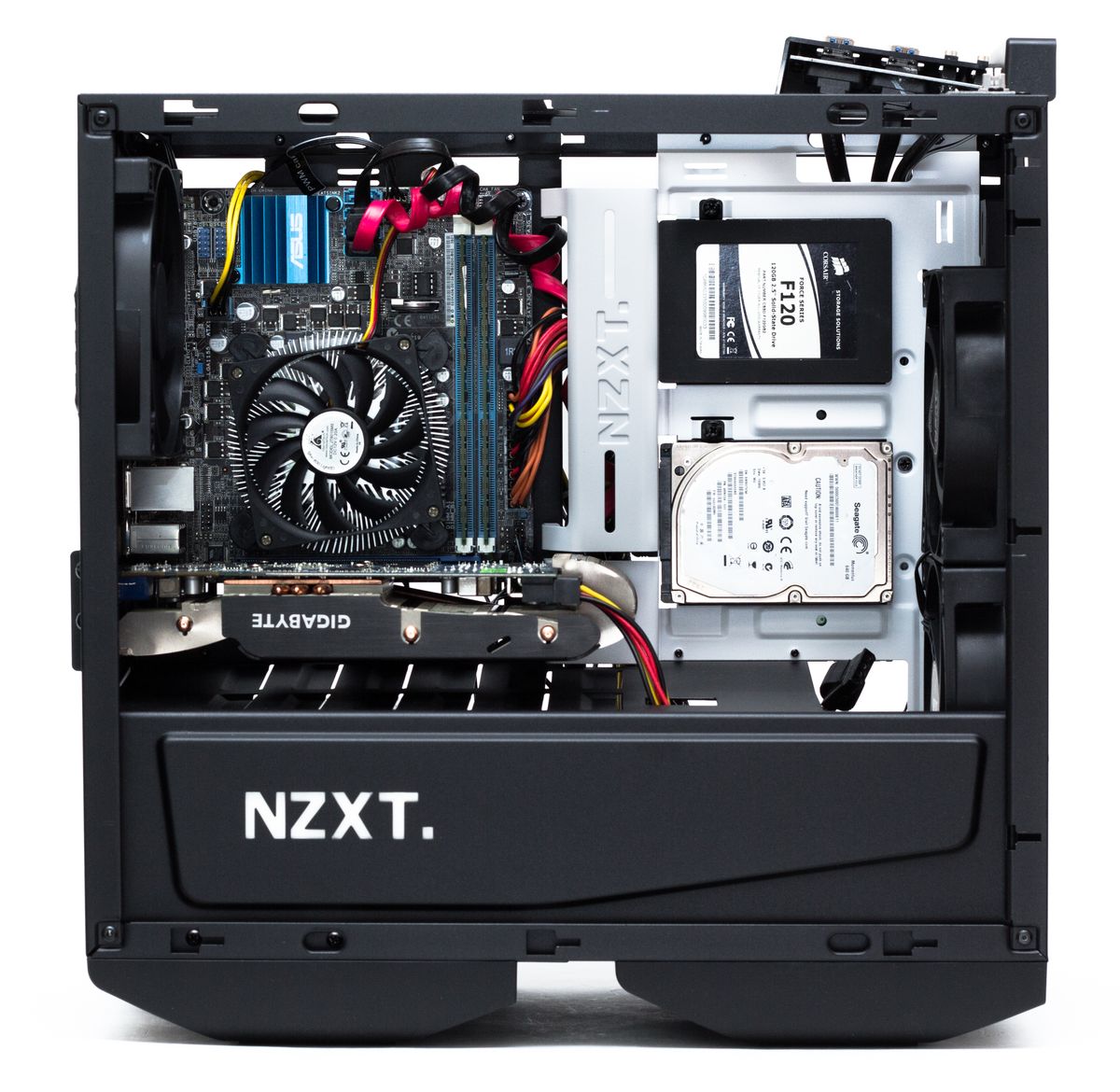

Заглушки для плат расширения закреплены винтом с накатной головкой каждая, сами заглушки тонкие, перфорированные. Максимальная длина поддерживаемой видеокарты составляет 363 мм — этого должно с запасом хватить на любые однопроцессорные решения. При этом очень важно, чтобы система охлаждения видеокарты не сильно выступала с ее оборотной (смотрящей на процессор) стороны. В нашем случае графический ускоритель почти касался стального выступа системы скрытой укладки проводов, разделяющего пространство между системной платой и 2,5″ накопителями.

Блок питания заводится в корпус через правую боковую стенку, устанавливается не высокий подиум с резиновыми опорами и прикручивается 4 винтами с внешней стороны задней стенки корпуса. Внешние разъемы корпуса подключаются экранированными кабелями с монолитными коннекторами, для аудио предусмотрено только подключение HD Audio, порты USB 3.0 подключаются монолитной колодкой к внутреннему разъему системной платы. Провода от кнопок управления и светодиодной индикации представлены традиционной россыпью.

NZXT Manta

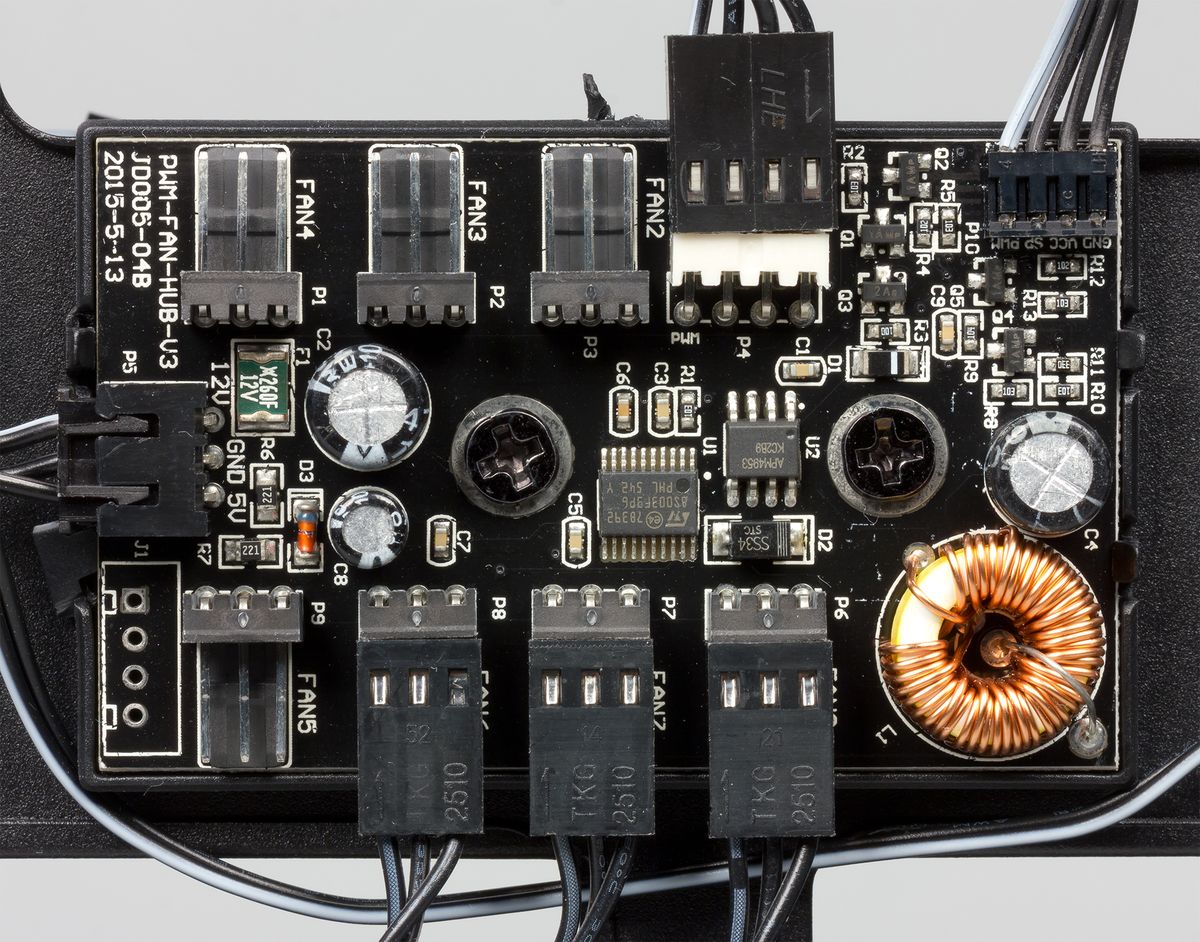

PWM-контроллер вентиляторов находится на оборотной стороне подложки системной платы. Он соединен со второй, значительно более компактной платой, отвечающей за включение и выключение подсветки. Для их совместной работы необходимо подключить всего 1 периферийный разъем, более известный как Molex, от контроллера к блоку питания. Все корпусные вентиляторы подключаются к контроллеру стандартными 3-контактными разъемами.

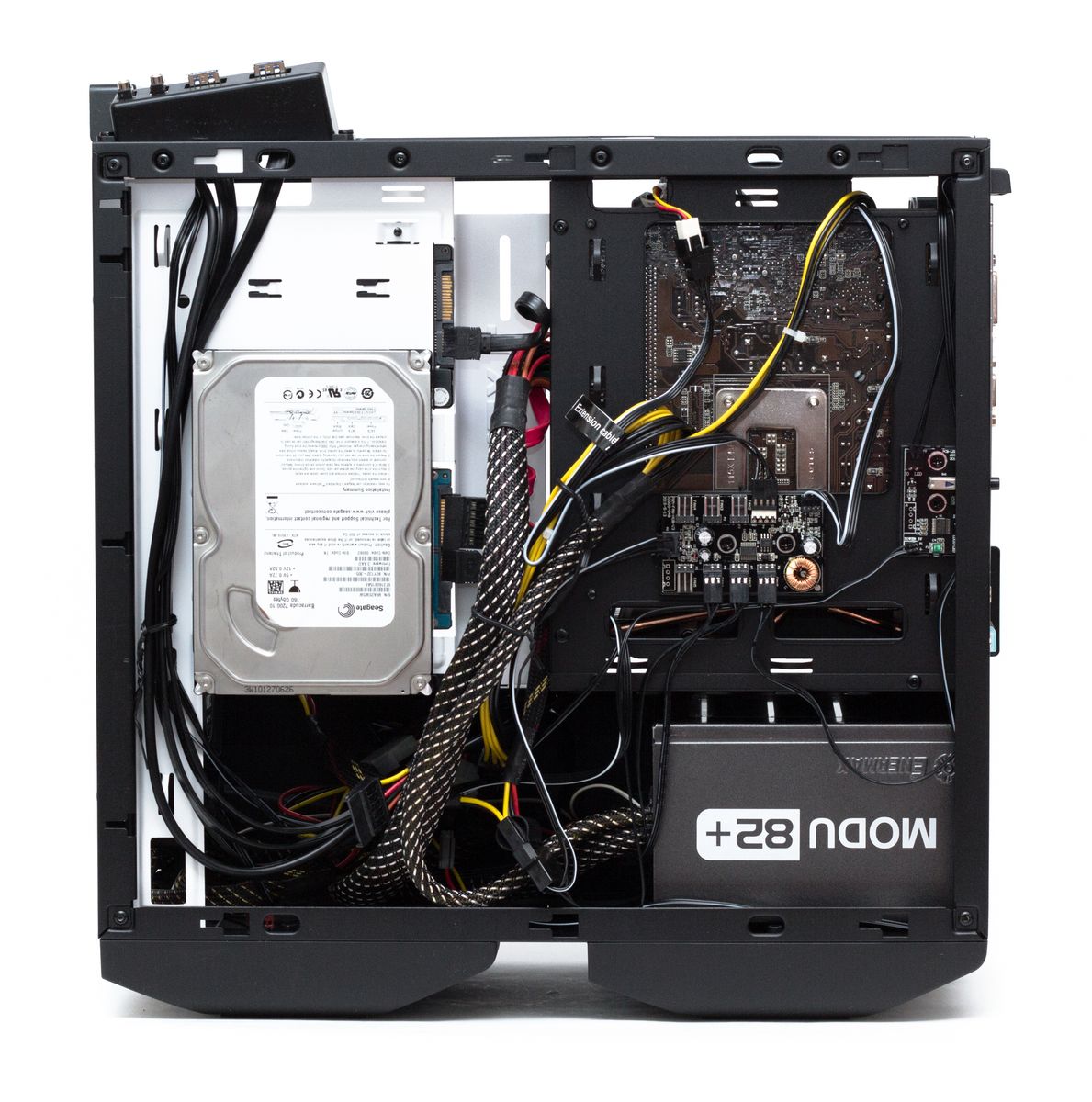

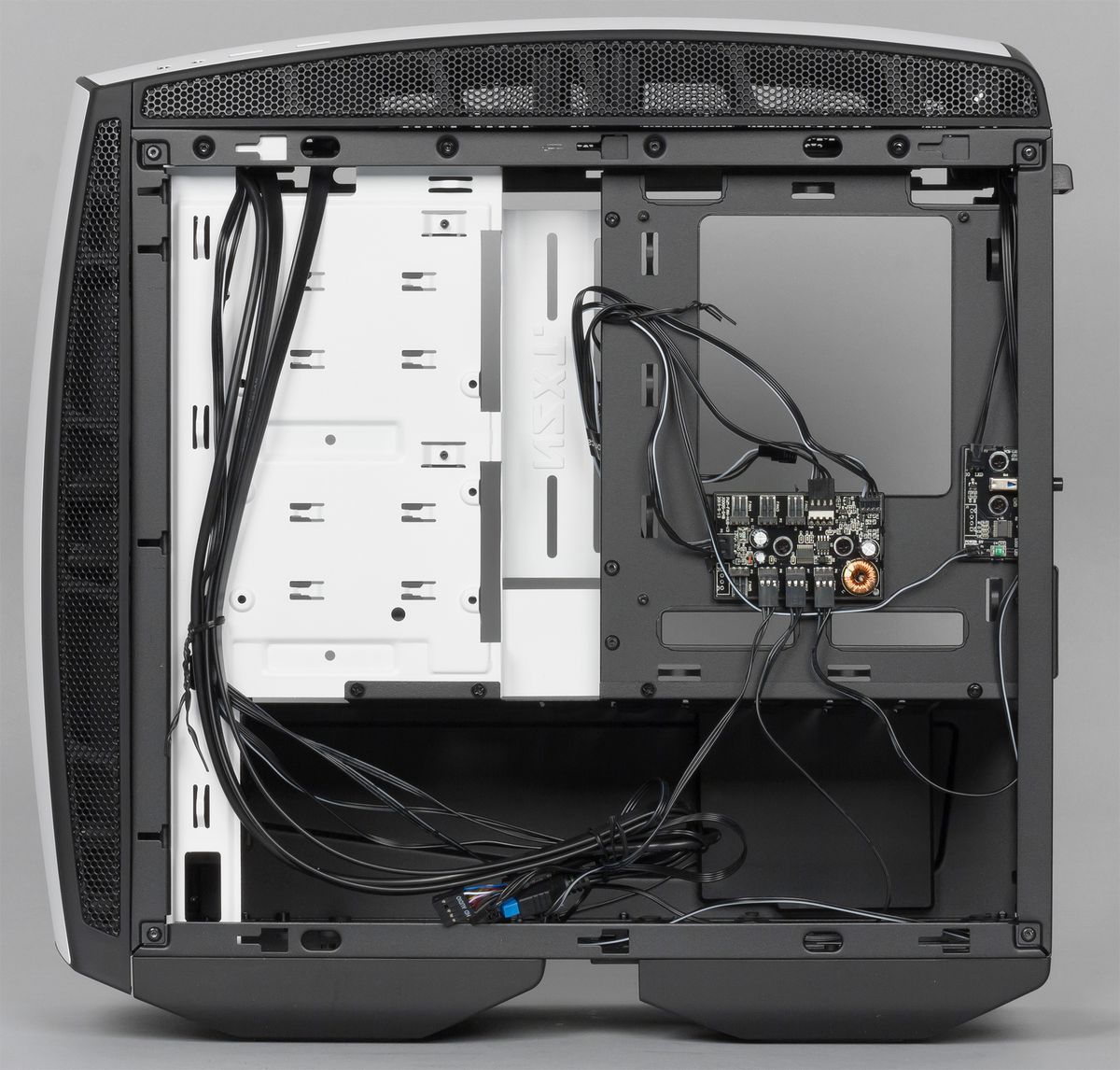

Для скрытой укладки проводов в NZXT Manta предусмотрено порядка 35 мм свободного пространства между правой стенкой и подложкой, большое количество вырезов для точечного вывода кабелей непосредственно к нужному разъему, а также большое количество комплектных стяжек и небольших прорезей, за которые их можно закрепить. Процесс укладки несколько усложняет тот факт, что даже без установки каких-либо комплектующих в корпусе уже присутствует большое количество кабелей, растянутых по всему периметру. Но все же при должном усердии и правильном подборе комплектующих можно добиться того, чтобы проводов, как силовых, так и сигнальных, через окно на левой стенке было практически не видно.

Тестирование эффективности системы вентиляции корпуса

Данный этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата Asus P8H61-I LX
  • Процессор Intel Celeron G540
  • Процессорный кулер Glacialtech Igloo i630 Light
  • Видеокарта AMD Radeon HD 5750 с пассивным охлаждением
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной.

Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Регистрация значений температуры производилась программой SpeedFan в следующих режимах:

  • Idle — режим простоя: работа операционной системы Windows 7 Домашняя Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа; данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа; здесь нагрузка на компоненты ПК должна быть максимальной.

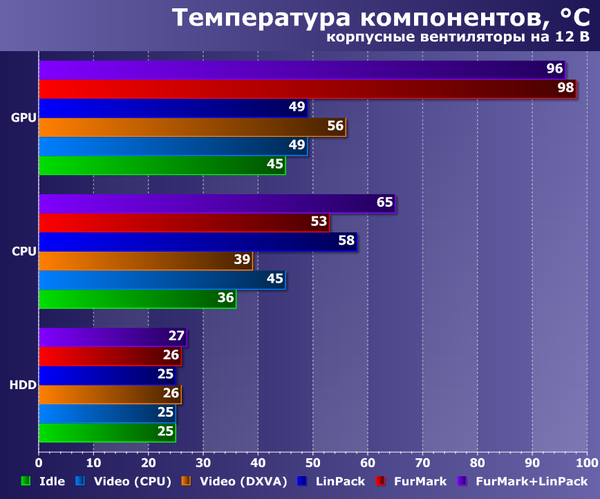

Отметим, что во время проведения всех тестов корпус был установлен в вертикальном положении, приток воздуха к боковым стенкам затруднен не был. Результаты тестов представлены на диаграммах:

Проведенное тестирование показало, что система охлаждения корпуса хорошо справляется со своими обязанностями. Жесткие диски находятся далеко от горячих точек, сильный нагрев CPU и пассивной системы охлаждения GPU не оказывают на них практически никакого воздействия.

С охлаждением центрального процессора проблем тоже возникать не должно: максимальная высота кулера может составлять 160 мм, его вентилятору (или вентиляторам) могут помогать корпусные «вертушки» на задней и верхней стенке.

Что касается охлаждения пассивной видеокарты, то в NZXT Manta она чувствует себя не самым лучшим образом, потому что конкретно на GPU воздушные потоки практически не попадают, но за счет того, что корпус в целом достаточно просторный, перегрева графического чипа не происходит. Стоит отметить, что в данном корпусе, как и в большинстве других Mini-ITX-решений, оптимальным вариантом для системы охлаждения видеокарты является турбина, выбрасывающая горячий воздух за пределы корпуса.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

Уровень шума корпуса

Корпус оснащен одноканальным контроллером вентиляторов, который может управлять семью вентиляторами одновременно, а также имеет дополнительный неуправляемый четырехконтактный выход для подключения процессорного кулера. Питание контроллера осуществляется от периферийного разъема («молекс») двумя номиналами питающего напряжения: 5 В и 12 В. При подаче только 12 В контроллер регулировать выходное напряжение на разъемах не будет, а вентиляторы будут вращаться на максимальных оборотах. У данного контроллера отсутствует орган управления, который доступен для пользователя, а изменение выходного напряжения происходит в зависимости от сигнала по каналу ШИМ-управления процессорного кулера (коэффициента заполнения ШИМ), который подается на вход контроллера через соответствующий разъем.

Стоит учитывать, что при задании коэффициента заполнения ШИМ менее 30 процентов регулировка скорости вращения не производится.

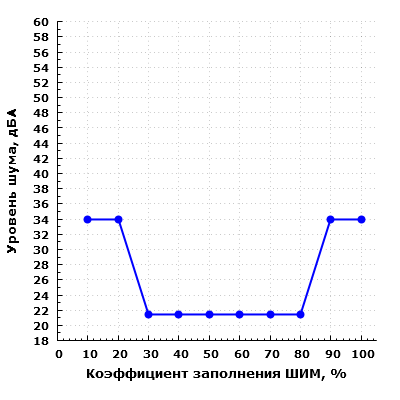

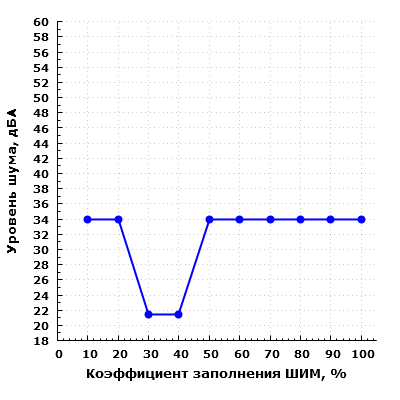

В данном случае реализован алгоритм, при котором напряжение на вентиляторах регулируется в зависимости от направления изменения коэффициента заполнения. При увеличении коэффициента заполнения от 30 до 80 процентов вентиляторы продолжают вращаться на минимальных оборотах (710 об/мин), а при достижении значения 90 процентов — переходят на максимальные обороты (1320 об/мин). При снижении коэффициента заполнения ситуация обратная: от 100 до 50 процентов вентиляторы вращаются на максимальных оборотах, а от 40 до 30 — на минимальных.

Уровень шума корпуса

Определенная логика в подобном алгоритме есть. Вентиляторы вращаются с минимальным уровнем шума при относительно невысокой температуре ЦП, а при ее сильном увеличении, что обычно соответствует большой вычислительной нагрузке на данный компонент, производительность системы приближается к максимальной. При уменьшении нагрузки вентиляторы корпуса охлаждают систему до снижения температуры до пороговых значений, которые установлены пользователем в ПО системной платы для ЦП, после чего вентиляторы переходят на минимальную скорость.

Единственное, что не очень хорошо укладывается в эту логичную идею — это максимальная скорость вращения вентиляторов при коэффициенте заполнения менее 30 процентов.

Отметим, что максимальное напряжение, которое подается контроллером на вентиляторы, составляет около 11,67 В, а минимальное — около 4,45 В. Промежуточные значения в данном случае отсутствуют.

Производительность системы охлаждения корпуса изменяется в довольно широких пределах в зависимости от напряжения питания вентиляторов. Субъективно этот параметр позволяет оценить уровень шума, который находится в диапазоне от 23 до 38 дБА при снятой передней панели и коэффициенте заполнения ШИМ от 30 до 100 процентов.

В собранном корпусе уровень шума системы охлаждения изменяется от 21,5 до 34 дБА при расположении микрофона в ближнем поле. На минимальных оборотах шум минимально заметный для жилого помещения в дневное время, а большинство подобный уровень устроит и в ночное время. На максимальных оборотах шум можно считать вполне комфортным при работе за компьютером в дневное время суток, а оценить его уровень можно как средний для жилого помещения в дневное время суток.

Параметр ослабления шума от источника внутри корпуса в случае измерения со стороны передней панели достигает 4 дБА, что соответствует среднему уровне для решений со сплошными стенками. Возможно, если бы корпус был более герметичный, то и данный параметр был бы лучше.

Комплектные вентиляторы не издают посторонних звуков неаэродинамического происхождения, контроллер также работает бесшумно.

Корпус имеет достойную акустическую эргономику, однако примененный алгоритм работы системы охлаждения больше подошел бы мощной рабочей станции, а не домашнему многофункциональному компьютеру.

Позиционирование и выводы

NZXT Manta — продукт определенно неоднозначный и нишевый, не зря сам производитель относит его к линейке концепт-корпусов. Он может получить признание и дальнейшее развитие, а может незаметно уйти в тень, как не снискавший популярности пробный экземпляр. Manta совершенно точно не предназначен для создания HTPC и незаметной установки рядом с телевизором в гостиной. Желающих собрать необычно выглядящую мощную рабочую станцию с развитой системой хранения корпус тоже не слишком порадует: в него можно установить максимум 4 диска, из которых только 2 полноразмерных. Это, по большому счету, наиболее значимый недостаток модели, учитывая ее габариты, приближающиеся к Miditower-решениям.

Белая с черным и черная с красным модели Manta должны хорошо подойти геймерам, которым надоели строгие, прямолинейные корпуса с минималистичным дизайном и хочется чего-то более необычного, агрессивного, футуристического. Безусловно, дизайн корпуса — это вопрос очень субъективный, кому-то он понравится, кому-то нет. Единственное, о чем спорить бесполезно — это качество покраски NZXT Manta. Покрытие действительно отлично выглядит, на нем не остается отпечатков пальцев, и оно очень приятно на ощупь.

Рекомендованная цена NZXT Manta на Западе составляет внушительные $140, так что корпус относится к верхней ценовой категории и всячески старается ей соответствовать: прочная качественная сталь, развитая система охлаждения и защита от пыли, возможность установки нескольких систем жидкостного охлаждения, умный контроллер вентиляторов, отключаемая подсветка — все это в корпусе присутствует и выполнено на высоком, присущем стоимости уровне.


Корпус предоставлен на тест компанией NZXT
