Корпус NZXT H2 Classic


Корпус NZXT H2 Classic, Общий вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Продукция компании NZXT редко попадает в нашу тестовую лабораторию: до сих пор у нас побывал единственный корпус этого производителя, да и то три с половиной года назад. Постараемся немного восполнить пробел, тем более досадный, что в гамме продукции фирмы на сегодняшний день более двух десятков одних только компьютерных корпусов, и это не считая блоков питания, вентиляторов и систем охлаждения, а также других интересных аксессуаров.

Итак, представляем корпус NZXT H2 Classic — модель, в которой особое внимание уделено мерам по снижению шума. Это не первый попавший к нам образец с подобной направленностью, и всегда борьба с шумностью вступает в конфликт с процессами теплообмена; посмотрим, смогла ли компания NZXT придумать что-то новое.

Корпус поставляется в двух цветовых вариантах: черном и белом, причем во втором случае белыми сделаны не только крыльчатки, но даже и корпуса вентиляторов. Отличить варианты в прайс-листах можно по индексу модели: H2-001-BK для черного и H2-001-WT для белого, а на упаковке, помимо этого индекса, есть и дополнительная отметка. Дизайн без особых изысков, кто-нибудь наверняка назовет его простоватым, однако внешний облик корпуса мы скорее назвали бы спокойно-классическим. Небольшая, казалось бы, деталь — тоненькая рамка под хром — придает дополнительную элегантность при взгляде спереди.

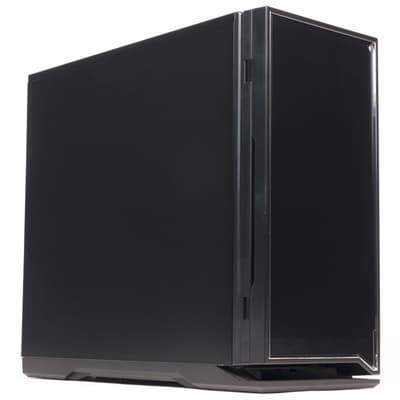

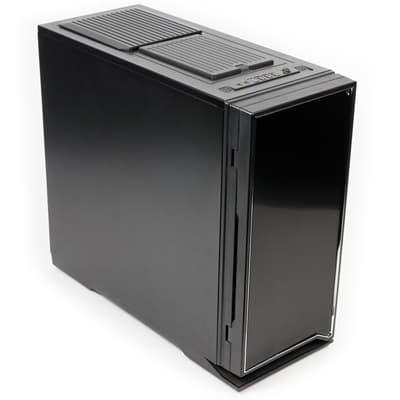

Одна из мер по снижению шума заметна сразу: лицевая панель целиком закрыта дверцей, в которой для притока воздуха оставлены лишь узкие щели снизу и по бокам. Боковые стенки и вовсе не имеют никаких отверстий, а декоративная решетка на месте установки опционального верхнего вентилятора закрывается съемной крышкой, которой нам не досталось, поэтому на фотографиях вы ее не увидите — похоже, наш образец уже прошел через несколько рук, и кое-что, включая эту крышку, затерялось по пути к нам.

Корпус NZXT H2 Classic, Общий вид

Упаковка сделана из обычного картона с довольно примитивным монохромным оформлением, хотя в информационном плане особых претензий нет: присутствуют и перечень основных параметров, и описание особенностей на нескольких языках, включая русский.

Компоновка

NZXT H2 Classic — miditower, причем довольно компактный. Максимальный типоразмер устанавливаемых в него системных плат ограничен ATX, а длина видеокарт и по данным производителя, и по нашему замеру не должна превышать 310 мм, причем с учетом дополнительного разъема питания, если он расположен в торце платы, а также при условии, что в соответствующих слотах корзины для HDD нет ни самих накопителей, ни салазок.

Корпус поставляется без блока питания, сведений о вариантах комплектации с БП нет, хотя компания производит немало различных компьютерных блоков питания.

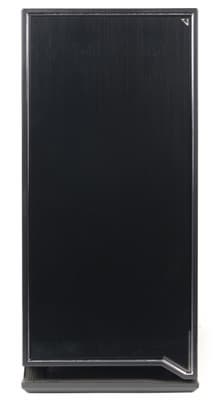

Фронтальная дверца, которую мы упоминали выше, полностью закрывает лицевую панель, но на нее выведена индикация: сами светодиоды (белого свечения) находятся за дверцей, в которой имеются пластиковые световоды — справа вверху маленький треугольник активности HDD, а внизу довольно большой и хорошо заметный уголок индикатора включения питания. При открытой дверце последний заметен хуже, поскольку его светодиод направлен вниз, и без световода освещает лишь небольшую часть подставки.

Дверца в закрытом состоянии удерживается магнитами, как часто бывает — очень сильными: в отсутствие каких-либо выступов для захвата пальцами открыть дверцу непросто, а ее закрывание, несмотря на наличие амортизирующих наклеек, сопровождается громким стуком. Петли установлены с левой стороны и не переставляются, однако далеко не факт, что открывающаяся налево дверца будет удобна при любом размещении компьютера, особенно если учесть, что угол ее открытия лишь немногим превышает 90 градусов.

Корпус NZXT H2 Classic, Лицевая панель               Корпус NZXT H2 Classic, Лицевая панель

Внутренняя поверхность дверцы практически целиком оклеена поролоновым листом, что по замыслу конструкторов должно способствовать снижению шума. Такие же листы приклеены и к внутренним сторонам боковых крышек.

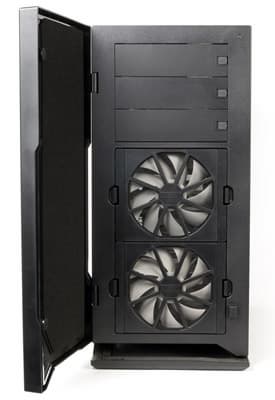

За дверцей скрываются три слота для устройств 5,25″ с выходом на лицевую панель (установка 3,5-дюймовых устройств не предусмотрена) и два фронтальных вентилятора.

Корзина с восемью посадочными местами для жестких дисков продольная, накопители в нее устанавливаются на салазках, единых для 3,5- и 2,5-дюймовых HDD/SSD.

Комплектация небогатая: набор крепежных винтов (правда, в немалом количестве) да десять одноразовых стяжек для кабелей.

Конструкция

Размеры корпуса обычные для miditower: 462×215×522 мм (В×Ш×Г, включая выступающие элементы). Как видите, высота довольно скромная, поэтому даже при настольном размещении человек немногим выше среднего роста вполне может, не вставая, пользоваться органами управления, размещенными на верхней панели. Небольшой вес, всего 8,9 кг нетто, позволяет заранее сказать, что толщина использованной в конструкции стали не будет большой, и действительно: замер показал 0,7 мм как для шасси, так и для боковых крышек. Поэтому и жесткость как корпуса в целом, так и отдельных его частей получилась невысокой.

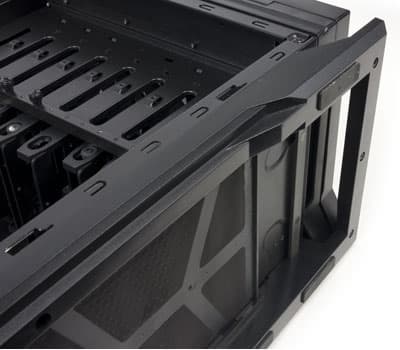

Раздельных ножек у корпуса нет, их заменяет единое пластиковое основание, приподнимающее шасси на 32 мм и снабженное резиновыми амортизирующими вставками.

Корпус NZXT H2 Classic, Основание

Передняя панель крепится шестью пластиковыми фиксаторами, причем весьма неудачными: магниты, удерживающие дверцу в закрытом состоянии, настолько сильные, что при попытке открыть дверцу одно или даже несколько креплений порой выскакивают из посадочных гнезд. Конечно, вернуть их на место не составит труда, но замеченное говорит о непродуманности конструкции. Нельзя исключить, что это особенность нашего экземпляра, явно до нас побывавшего в нескольких руках, но у других протестированных корпусов с дверцами подобного мы не наблюдали, даже если они попадали к нам не «с нуля».

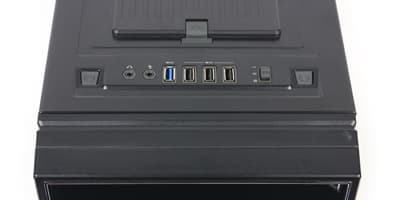

Верхняя крышка корпуса зрительно делится на три части: ближе к фронтальной панели в один ряд разместились органы управления и порты, перечислим справа налево: кнопка Reset, переключатель контроллера вентиляторов, три порта USB 2.0 и один USB 3.0, пара аудиоразъемов и кнопка Power. Обе кнопки небольшие и почти одинаковые, отличаются только слабо различимыми символами, поэтому вполне можно перепутать их назначение. К тому же свободный ход кнопок очень мал, а нажимаются они мягко, и нельзя исключить срабатывание Reset от случайного касания.

Порты USB расположены так, что в них одновременно можно подлючать даже очень широкие устройства, а вот если устройства еще и толстые, то тут уже возможны нерадостные варианты: зазор между портами всего 7 мм.

Корпус NZXT H2 Classic, панель управления

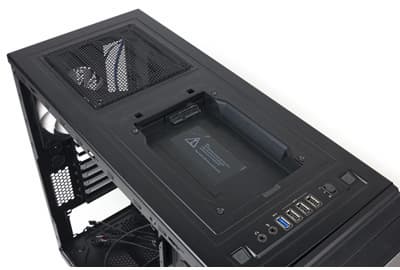

За линейкой кнопок и разъемов есть пластиковая крышка с защелкой, скрывающая нишу док-станции для накопителей SATA. В принципе, решение интересное: и ниша хорошо защищена от пыли, и установленный в нее накопитель не увеличивает общую высоту компьютера, да к тому же этот накопитель, закрытый крышкой, попросту не видно. Но не обошлось и без минусов: если вставлять накопители довольно удобно, то вынимать их потом целая проблема, особенно когда речь идет о 2,5-дюймовых HDD/SSD — трудно зацепиться пальцами, и приходится выталкивать накопитель, используя в качестве рычага что-нибудь вроде отвертки. Но если не заниматься этим по несколько раз в день, то проблема станет не столь острой.

Корпус NZXT H2 Classic, Док-станция

Последней на верхней крышке идет декоративная решетка отверстия для опционального вентилятора, которую в отсутствие этого вентилятора можно закрыть штатной крышкой для снижения уровня шума, а заодно и для уменьшения количества пыли, попадающей сверху в выключенный компьютер.

Система вентиляции

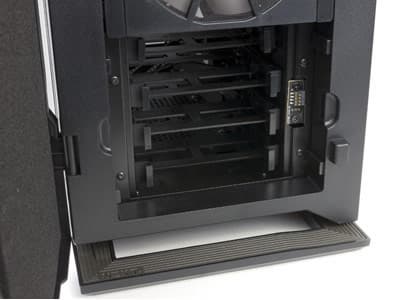

Штатных вентиляторов в корпусе три, все собственного производства NZXT: 120-миллиметровые, на 1200 об/мин, без подсветки. На упаковке и на сайте производителя речь идет о «touch powered» вентиляторах, что переведено как «включаемые касанием», но в руководстве пользователя о месте, к которому нужно прикоснуться для включения вентилятора, не сказано ни слова, да и мы на реальном вентиляторе не нашли ничего подобного. Очевидно, это очередные трудности перевода, и имеется в виду следующее: оба фронтальных вентилятора установлены в съемные рамки, причем кабель от вентилятора подключен к имеющейся в рамке контактной площадке, а на шасси есть ответная группа контактов — за счет этого можно снять рамку с вентилятором, не отключая никаких проводов.

Корпус NZXT H2 Classic, Подключение фронтального вентилятора

Третий вентилятор, вытяжной, установлен на задней стенке.

В корпус встроен контроллер, позволяющий регулировать скорость вращения вентиляторов за счет трехступенчатого изменения напряжения 6,5–9–12 В. Рукоятка переключателя контроллера, выведенная на панель управления, вполне удобная, а его позиции четко фиксируются. Питание на контроллер подается с помощью периферийного разъема Molex male+female.

К контроллеру подключены все три штатных вентилятора, но задний можно подключить и к системной плате — длины его кабеля для этого вполне достаточно, да и коннектор вполне стандартный 3-контактный. У контроллера есть и свободный разъем, к которому можно подключить дополнительный вентилятор. Посадочных мест для таких вентиляторов два, одно уже упоминалось — на верхней крышке корпуса, где можно установить 140-миллиметровую модель, а второе, для 120-миллиметрового вентилятора, расположено в середине днища шасси.

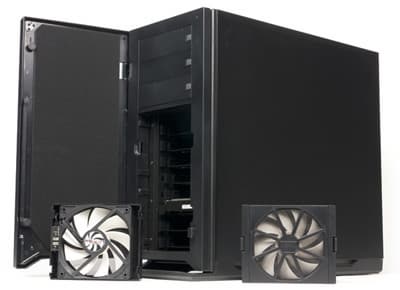

Фронтальные вентиляторы охватывают все места установки накопителей в 3,5-дюймовой корзине, а если нужно обеспечить дополнительное охлаждение видеокарт, то достаточно не занимать несколько верхних мест корзины. Но тут сыграют отрицательную роль меры по снижению шума: закрытая передняя дверца имеет для вентиляции очень узкие щели, суммарная площадь которых мизерная, а зазор между передней плоскостью вентиляторов и противошумовой наклейкой на тыльной стороне дверцы даже меньше ширины этих щелей. Так что если нужно обеспечить максимальный эффект от работы фронтальных вентиляторов, то придется дверцу держать открытой, что повысит шумность компьютера, да к тому же дверца не фиксируется в открытом состоянии.

Корпус NZXT H2 Classic, Фронтальные вентиляторы

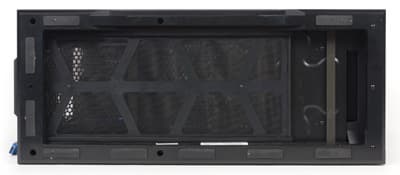

Систему фильтрации для стандартной комплектации можно считать полной: фильтры из капроновой сетки есть и у обоих фронтальных вентиляторов, и внизу, в месте расположения блока питания (он же защищает и место установки нижнего опционального вентилятора). Для верхнего вентилятора в случае его установки фильтра нет.

Правда, удобство обслуживания у имеющихся фильтров разное. Нижний фильтр быстросъемный, он легко извлекается сзади без вскрытия корпуса, и единственная проблема будет в том, что из-за очень длинной рамки придется двигать компьютер вперед, чтобы обеспечить достаточно места позади него. До фильтров фронтальных вентиляторов добраться сложнее: они вместе с самими вентиляторами закреплены на съемных рамках; эти рамки снимаются очень легко, достаточно лишь открыть переднюю дверцу и освободить защелки рамок. Дальше всё будет зависеть от степени загрязнения: если достаточно продуть сетку вместе с вентилятором, то это сделать легче легкого. Но если продувка не помогает, и сетку нужно чистить или мыть, то придется сначала вынуть из рамки вентилятор, а это уже дольше и сложнее.

Боковые панели сплошные, в них нет ни возможностей для установки вентиляторов, ни отверстий. Дополнительную вентиляцию в какой-то степени могут обеспечить лишь небольшая перфорированная область на задней стенке и отверстия в сетчатых заглушках слотов для плат расширения.

Ширина корпуса позволяет устанавливать в него процессорные системы охлаждения высотой до 170 мм по данным производителя, по нашему замеру столько же или чуть меньше, в зависимости от конкретной системной платы и процессора.

Можно оснастить корпус и жидкостной системой охлаждения, для которой на задней стенке есть два отверстия с резиновыми заглушками.

Корпус NZXT H2 Classic, вид снизу

Сборка системного блока

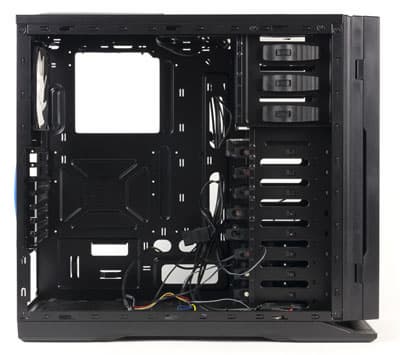

Боковые крышки снимаются движением назад, крепятся системой пазов и гребенок и фиксируются парами винтов с накатными головками. На задних кромках крышек есть выступы для захвата пальцами, облегчающие снятие. Хотя металл, из которого изготовлены крышки, довольно тонкий, и жесткость крышек невелика, но особых перекосов, мешающих установке или снятию, мы не наблюдали.

Корпус NZXT H2 Classic, вид на шасси слева

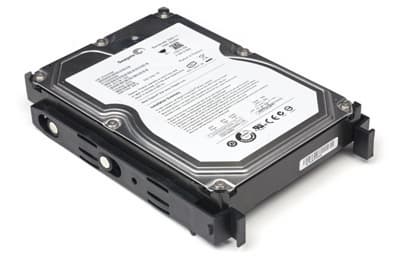

Салазки, на которых диски устанавливаются в корзину, сделаты из жесткого пластика, а 3,5-дюймовые накопители крепятся в них боковыми штифтами с резиновыми амортизаторами, и если поместить диск в салазки удается хоть и не сразу, но без особых проблем, то извлечь его потом сложнее. 2,5-дюймовые HDD/SSD закрепляются винтами снизу, это хоть и дольше, но проще.

Корпус NZXT H2 Classic, салазки для дисков

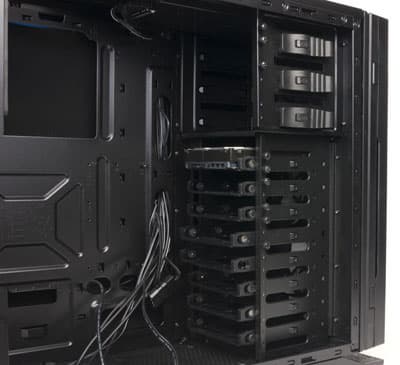

Салазки вставляются в корзину спереди, поэтому сначала нужно снять рамку с вентилятором, которая крепится двумя наружными защелками. Салазки также фиксируются защелками, и тут важно не задвинуть их дальше положенного, иначе даже пустые салазки извлечь будет непросто, а уж если в них вставлен 3,5-дюймовый накопитель, то и вовсе придется повозиться.

Конечно, прямого теплоотвода от корпуса накопителя к металлу шасси при этом не будет, и в плане охлаждения рассчитывать приходится только на фронтальные вентиляторы, сомнения в эффективности которых при закрытой дверце мы уже высказывали.

Корпус NZXT H2 Classic, Дисковая корзина

Заглушки пятидюймовых слотов легко извлекаются снаружи, достаточно лишь освободить задвижку; никаких дополнительных металлических заглушек нет, и выламывать ничего не придется. Накопители крепятся штатными безвинтовыми фиксаторами, которые удерживают ODD недостаточно плотно, поэтому лучше дополнительно закрепить одним или двумя винтами с правой стороны.

Для укладки кабелей и шлейфов за подложкой системной платы оставлено довольно много места, около 25 мм, поэтому тратить время на их тщательную и плотную укладку не придется, достаточно будет зафиксировать имеющимися в комплекте одноразовыми стяжками. Правда, отверстий для кабелей в подложке немного, но ведь при продольном расположении корзины интерфейсные и питающие шлейфы к дисковым накопителям продевать в отверстия и не придется.

Питание на разъем док-станции подается от блока питания с помощью разъема Molex, который при недостаточном количестве подобных разъемов у БП можно подключить к сдвоенному разъему на кабеле, идущем от контроллера вентиляторов.

Шестигранные стойки для системной платы нужно устанавливать при сборке, для облегчения в комплекте есть соответствующий переходник для крестовой отвертки. Конечно, в подложке есть отверстие, позволяющее снимать и устанавливать систему охлаждения процессора без демонтажа системной платы.

Отверстие для портов ввода-вывода на задней панели не имеет заглушки; семь прорезей для плат расширения закрыты многоразовыми заглушками. Крепление и заглушек, и самих плат расширения — винтами с накатными головками.

Подключение фронтальных разъемов осуществляется монолитными коннекторами (для аудио есть и HD Audio, и AC’97). Лишь кабель от внешнего разъема USB 3.0 заканчиваются обычным USB-коннектором, подключаемым к внешнему порту системной платы, и выведен наружу через отверстие в задней стенке. Если раньше, когда далеко не все материнские платы имели внутренний коннектор USB 3.0, подобное решение было оправданным, то сейчас оно выглядит несколько странным, хотя и является более универсальным.

Блок питания можно ставить как до, так и после установки системной платы, располагая вентилятором вверх или вниз и закрепляя винтами к задней панели. Есть выступы, фиксирующие БП в нужном положении, на них предусмотрены резиновые наклейки-амортизаторы.

Кромки шасси завальцованы, что снижает возможность повреждения рук сборщика.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Размещение корпусаНапольное (слева)Настольное (по центру)Напольное (справа)
Источник шума без корпуса, дБА454545
Источник шума в корпусе, дБА404340
Ослабление шума, дБА525
Источник шума и корпусные вентиляторы (H) одновременно, дБА424543
Корпусные вентиляторы (H), дБА293428
Приращение шума за счет корпусных вентиляторов, дБА223
Корпусные вентиляторы (L)232622
Корпусные вентиляторы (M)262824

Измерение акустических параметров осуществлялось при подключении вентиляторов к штатному трехпозиционному регулятору. Сразу стоит отметить, что регулятор никакого шума не производит и работает как пассивный делитель независимо от подаваемого напряжения. Так что пользователи, которых не устроит уровень шума в стоковой комплектации, могут попробовать для начала запитать регулятор от более низкого напряжения, например 5 вольт.

Шум системы охлаждения при минимальной скорости вращения вентиляторов находится на пониженном уровне в случае размещения корпуса на расстоянии, типичном при его настольном расположении около пользователя. В случае типичного напольного расположения шум можно охарактеризовать как довольно низкий.

В прочих режимах работы шум системы охлаждения уже выше, однако он всегда остается в эргономичных пределах до 40 дБА. То есть даже на максимальных оборотах комплектные вентиляторы не будут доставлять серьезного дискомфорта.

С точки зрения ослабления шума от компонентов, размещаемых внутри корпуса, акустические характеристики довольно удачные. Так, по фронту достигается ослабление порядка 3 дБА, а при эмуляции напольного размещения — порядка 5 дБА. Это сравнительно высокие параметры для современного компьютерного корпуса.

Поскольку в комплекте попавшего к нам на тестирование экземпляра не было заглушки верхнего вентиляционного отверстия, пришлось прибегнуть к помощи подручных средств — куска звукоизоляционного пенопласта, которым мы накрывали отверстие в ходе эксперимента. Закрывание отверстия позволило увеличить величину ослабления шума из внутреннего объема корпуса на значение порядка 0,5-1 дБА, что не слишком заметно в реальности.

Таким образом, акустическую эргономику данного корпуса можно оценить как находящуюся на очень хорошем уровне.

Позиционирование и выводы

На момент написания обзора цены на корпуса NZXT H2 начинались с $110–115, и нельзя сказать, что это чрезмерно много для корпуса с таким оснащением.

Правда, качество изготовления и продуманность отдельных элементов порой оставляют желать лучшего. Тут можно вспомнить и дверцу, которая может открываться только в одну сторону, что не всегда удобно, и непрочную фиксацию фронтальной панели, и сложность извлечения накопителей из док-станции.

Тем не менее, четыре внешних порта USB, один из которых 3.0, да еще и в сочетании с док-станцией, не всегда встречаются и в гораздо более дорогих корпусах. Восьми посадочных мест под HDD/SSD внутри корпуса будет достаточно для подавляющего большинства возможных конфигураций, причем корпус позволит устанавливать более длинные видеокарты или обеспечивать их дополнительное охлаждение, оставив при этом 4–6 мест для дисков. Вот только даже в таком случае длина видеокарт будет ограничена далеко не рекордным значением 310 мм.

Система вентиляции, как часто бывает в корпусах, «заточенных» под максимальную шумоизоляцию, противоречива. При закрытой фронтальной дверце и установленной крышке верхнего вентилятора отверстий для доступа воздуха остается мало, к тому же с полной эффективностью работать будет лишь задний вытяжной вентилятор, поэтому системы с высоким выделением тепла в таком случае охлаждаться будут плохо. Если же открыть дверцу и снять верхнюю крышку, а тем более если еще и добавить четвертый вентилятор, то проблем с охлаждением будет меньше, зато эффективность шумоизоляции будет существенно снижена.

Без учета этих противоречий систему вентиляции можно назвать вполне обычной для подобных корпусов, причем и претензия к ней тоже вполне обычная: отсутствие верхнего фильтра — правда, в данном случае это скажется лишь в случае установки вентилятора вверху. А трехступенчатая регулировка скорости вращения, причем не только трех штатных вентиляторов, но и одного дополнительного, поможет решению задачи, которую производитель для данной модели заявил в качестве основной — снижению шума. Хотя сам комплекс конструктивных решений, снижающих шум, вполне обычный, и уже не раз нам встречался.

Подводя итог, можно сказать: несмотря на отдельные замеченные недостатки, мы не зря потратили время на знакомство с моделью NZXT H2 Classic, пополнившей ряд «малошумящих» корпусов еще одним образцом с хорошим оснащением и невысокой ценой.

Средняя цена по данным price.ru
$122(4)
Средняя цена по данным Яндекс.Маркет
T-7149379
Предложения NZXT H2 Classic по данным Яндекс.Маркет
L-7149379-10


Корпус NZXT H2 Classic предоставлен на тестирование производителем
