Обзор корпусов Ultra Bastilia grey, Proxima 13 blue, Step Smile ivory-blue


В сегодняшнем обзоре мы познакомимся с корпусами отечественного производства — продукцией компании Microtech. Выпуск корпусов налажен в 1998 году на калужском заводе радиооборудования. Блоки питания, спроектированные российскими инженерами, производятся в Тайване. На текущий момент корпуса Microtech представлены тремя линейками корпусов для настольных систем, — Ultra, Proxima, Step, оснащенных серией блоков питания PowerMaster.

Для обзора нам было предоставлено по одной модели из каждой серии: Ultra Bastilia grey, Proxima 13 blue, Step Smile ivory-blue.

Ultra Bastilia grey

Технические характеристики:

  • Типоразмер — MidiTower, ATX
  • Посадочные места 5,25 дюйма — 4 внешних
  • Посадочные места 3,5 дюйма — 2 внешних, 5 внутренних
  • Разъемы USB/аудио/FireWire — 2/2/1
  • Дополнительные вентиляторы — 2, 80×80 мм
  • Посадочные места под платы расширения — 7
  • Размеры — 200×415×500 мм
  • Толщина металла — 0,8 мм
  • Масса — 10,45 кг

Дизайн и внешний вид

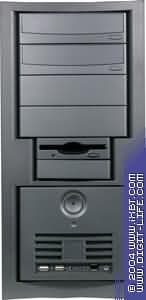

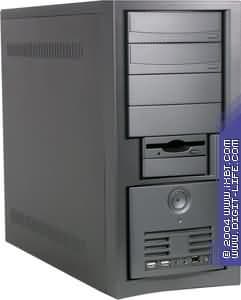

Что обращает на себя внимание при первом взгляде на переднюю панель, так это две фальшь-панели в 5,25-дюймовых отсеках, позволяющие устанавливать в систему оптические приводы с любым цветом корпуса. На мой взгляд, это серьезный плюс, поскольку купить оптический привод со сменными панелями (либо 2 в комплекте, либо с изначально установленной панелью нужного цвета) порой не так просто, да и разница в цене «за краску» может быть значительной. Кстати, хочется сразу отметить, что компания изначально предлагает корпуса разных цветов (включая комбинации), так что можно подобрать себе корпус по вкусу.

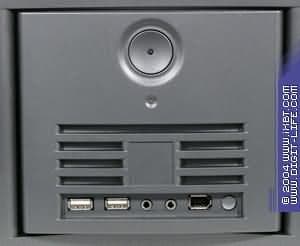

Под 5,25-дюймовыми отсеками расположены посадочное место под дисковод (место не фиксировано) и «запасной» 3,5-дюймовый отсек. Еще ниже находится «центр управления» корпуса — кнопка включения/выключения питания (со светодиодным индикатором в центре) и блок разъемов ввода/вывода. На боковых панелях предусмотрены отверстия для пассивной вентиляции.

Боковые панели крепятся к шасси достаточно плотно, в последних моделях они оснащены ручками, облегчающими снятие/установку. Крепление обеих боковых панелей осуществляется «барашковыми» винтами, так что отвертка нужна только для установки системной платы к «поддону».

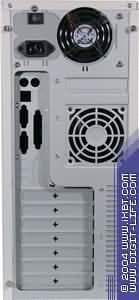

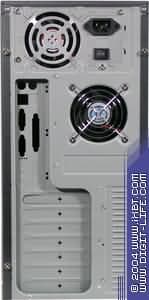

Задняя панель имеет стандартный вид — прорезь под разъемы ввода/вывода системной платы, прикрытая заглушкой (она крепится к шасси винтом, что исключает вероятность ее выпадения, например, при транспортировке), отверстия для пассивной вентиляции, прорезь под вентилятор (в корпусе по умолчанию установлен 80-мм вытяжной вентилятор). Все кромки панелей сглажены, крепление верхней панели к шасси осуществляется заклепками.

Внутреннее устройство

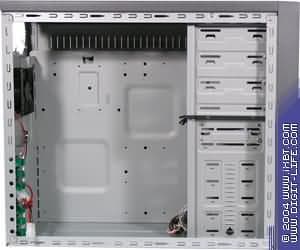

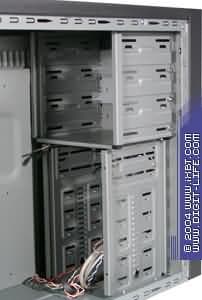

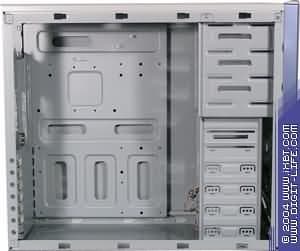

Расположение элементов внутри корпуса достаточно стандартное, блок питания крепится горизонтально, что, с одной стороны, не затрудняет установку процессоров с массивными радиаторами, с другой стороны не мешает циркуляции воздуха. 3,5-дюймовые отсеки крепятся к шасси жестко, возможности установки дополнительных «карманов» нет, что, впрочем, и не требуется — 5 посадочных мест хватит даже самому требовательному пользователю.

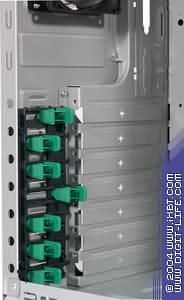

«Поддон» для крепления системной платы съемный, он крепится к шасси путем 2 винтов, которые «замаскированы» частью второй боковой панели, в месте ее крепления к задней панели. Достаточно интересен механизм установки и крепления плат расширения системной платы: при помощи пластиковых крепежей-защелок, выполненных из достаточно толстого пластика. После выламывания заглушек на задней панели плата расширения «досылается» в паз защелкой и фиксируется.

Блок питания

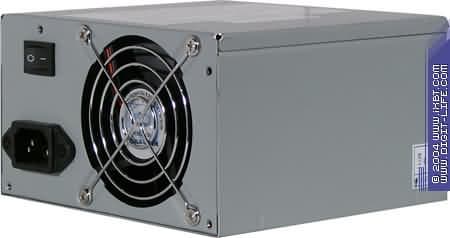

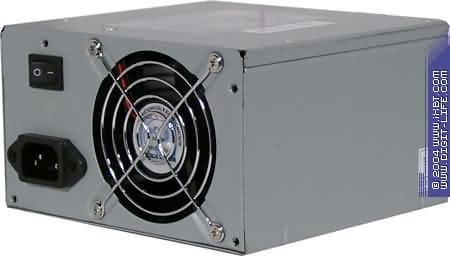

Корпус поставляется с блоком питания Power Master, FA-5-1 мощностью 300 Вт.


Вход Напряжение Ток Частота
230 4A 50 Гц
Выход Orange Red White Yellow Blue Purple Black Gray Gren
+3,3 В +5 В -5 В +12 В -12 В +5 В sb COM PC-ON PW-OK
0-20 A 2,5-30 A 0,3 A 15 A 0,8 A 0-2 A

Краткие выводы

Стильно выполненный корпус, способный удовлетворить практически всем потребностям пользователя, может использоваться как для сборки домашней системы, так и при потоковой сборке ПК. Вполне может служить «базой» для дальнейшего моддинга (у покупателей имеется возможность приобретения боковой панели со стеклом).

Серия Ultra представлена различными моделями, позволяющими подобрать подходящий корпус, как по цвету, так и по собственно внешнему оформлению (забегая вперед, отмечу, что блоки Crack отличаются необычностью исполнения).

  • Pro white
  • Pro grey
  • Pro marine blue
  • Pro deep blue
  • Crack variants
  • Crack animation
  • Crack
  • Bastilia
  • Bastilia grey
  • Bastilia violet
  • Imperial black-silver
  • Transformer grey

Proxima 13 blue

Технические характеристики:

  • Типоразмер — MidiTower, ATX
  • Посадочные места 5,25 дюйма — 4 внешних
  • Посадочные места 3,5 дюйма — 2 внешних, 4 внутренних
  • Разъемы USB/аудио/FireWire — 2/-/-
  • Дополнительные вентиляторы — 3, 80×80 мм
  • Посадочные места под платы расширения — 7
  • Размеры — 185×498×415 мм
  • Толщина металла — 0,6 мм

Дизайн и внешний вид

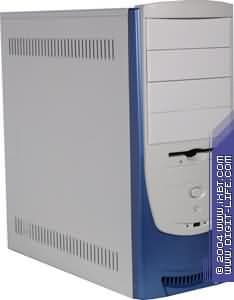

Передняя панель корпуса выдает в нем «строгий офисный» вариант решения (сама компания позиционирует всю серию как решения среднего класса, тем не менее, по соотношению цена/качество данная модель является вполне конкурентоспособной). Итак, на передней панели «все стандартно»: заглушенные панелями 5,25-дюймовые отсеки, 3,5-дюймовый отсек и «щель» для установки дисковода. Кнопка включения/выключения питания расположена симметрично по центру, слева и справа от нее — кнопка сброса (Reset) и светодиодный индикатор активности жесткого диска. Из разъемов на передней панели — только USB-порты. Судя по всему, данный корпус — самый младший представитель линейки, поскольку все остальные корпуса Proxima имеют на лицевой панели разъемы USB, FireWire и аудио.

Задняя панель стандартного вида — прорезь под разъемы ввода/вывода системной платы, прикрытая заглушкой (крепится к шасси винтом), отверстия для пассивной вентиляции, прорезь под вентилятор. Все кромки панелей сглажены, крепление верхней панели к шасси осуществляется заклепками.



Внутреннее устройство

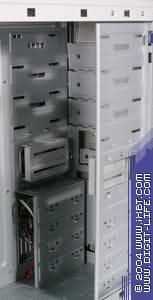

Стандартное размещение компонентов: жестко зафиксированные посадочные места под жесткие диски, поддон для крепления системной платы. В передней части предусмотрены посадочные места под крепления двух вентиляторов, которые могут использоваться не только для создания должного тока воздуха внутри, но и обдувать жесткие диски, так что, похоже, можно обойтись и без «навесных» кулеров НЖМД.

Блок питания


Вход Напряжение Ток Частота
230 4A 50 Гц
Выход Orange Red White Yellow Blue Purple Black Gray Gren
+3,3 В +5 В -5 В +12 В -12 В +5 В sb COM PC-ON PW-OK
0-20 A 2,5-30 A 0,3 A 15 A 0,8 A 0-2 A

Максимальная выходная мощность по +3,3 и +5 В — 180 Вт.

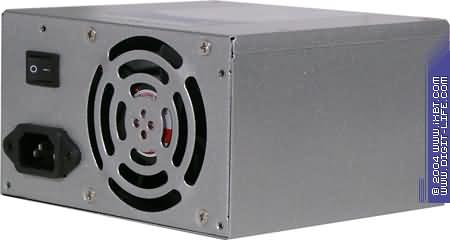

Корпус поставляется с блоком питания Power Master, FA-5-1 мощностью 300 Вт.

Краткие выводы

Удобный корпус, который может использоваться как для сборки домашней системы, так и при потоковой сборке ПК — для офисов, компьютерных классов и т.п. Отсутствие фальш-панелей, скрывающих цвет оптических приводов, компенсируется широким разнообразием цветов корпусов в модельном ряду, различные варианты дизайна позволяют подобрать корпус «под интерьер».

Серия Proxima представлена следующими наименованиями:

  • Mix ivory
  • Mix ivory-blue
  • Mix grey
  • Mix silver-blue
  • Mix black-silver
  • Space ivory
  • Space ivory-blue
  • Space grey
  • Space silver-blue
  • Fox ivory
  • Fox ivory-blue
  • Fox silver-blue
  • Nord blue
  • Vector ivory
  • Vector grey
  • Vector blue
  • Grid black
  • Beetle grey
  • Beetle blue
  • 13 grey
  • 13 blue
  • Y159 blue
  • Tomahawk grey

Step Light ivory-blue

Технические характеристики:

  • Типоразмер — MidiTower, ATX
  • Посадочные места 5,25 дюйма — 4 внешних
  • Посадочные места 3,5 дюйма — 2 внешних, 4 внутренних
  • Разъемы USB/аудио/FireWire — 1/-/-
  • Дополнительные вентиляторы — 2, 80×80 мм
  • Посадочные места под платы расширения — 7
  • Размеры — 172×412×420 мм
  • Толщина металла — 0,55 мм

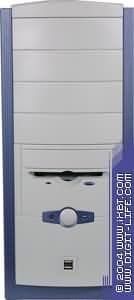

Дизайн и внешний вид

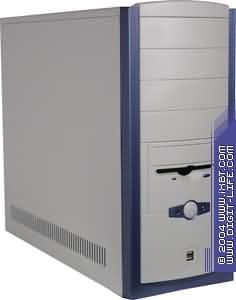

От рассмотренных корпусов типоразмера Midi Tower данная модель отличается небольшим весом (около 5,5 кг против 10,45 — у Ultra Bastilia grey) и уменьшенными размерами (в сочетании с полноразмерным стандартом ATX). Разъем под дисковод, расположенный под «немаскированными» посадочными местами 5,25-дюймовых приводов, имеет фиксированное местоположение, под вторым 3,5-дюймовым отсеком размещены кнопка включения/выключения питания, кнопка Reset.

Помимо стандартных индикаторов активности жесткого диска и наличия питания, на передней панели расположен один разъем USB. Глядя на переднюю панель, сразу понимаешь, откуда пошло название модификации — «улыбка» — массивная воздухозаборная решетка.

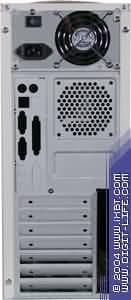

На боковых панелях предусмотрено по два ряда отверстий для пассивной вентиляции. Задняя панель (несмотря на уменьшенные размеры) полностью соответствует требованиям к типоразмеру Midi Tower: 7 разъемов под выходы плат расширения системной платы, стандартная прорезъ под разъемы ввода/вывода системной платы, вентиляционное отверстие 80-мм вентилятора (в комплект поставки не входит).

Кстати, из рассмотренных трех корпусов этот — единственный, у которого боковые панели крепятся винтами «под отвертку».

Внутреннее устройство

В данном корпусе отсеки 5,25-дюймовых и 3,5-дюймовых посадочных мест выполнены «монолитом», а не двумя самостоятельными блоками; с жестким креплением к шасси. Организация и размещение этих компонентов достаточно оригинальны — в средней части блока установлены пластмассовые съемные «салазки», которые не имеют никакой другой функции, кроме как «смягчение» места крепления 3,5-дюймовых накопителей.



Блок питания


Вход Напряжение Ток Частота
230 4A 50 Гц
Выход Orange Red White Yellow Blue Purple Black Gray Gren
+3,3 В +5 В -5 В +12 В -12 В +5 В sb COM PC-ON PW-OK
0-20 A 2,5-30 A 0,3 A 15 A 0,8 A 0-2 A

Здесь установлен Power Master, FA-5-1 мощностью 300 Вт.

Краткие выводы

В чистом виде «рабочая лошадка», корпус из серии решений начального уровня, предназначенный для массовой сборки систем, например, для малобюджетных организаций, школьных компьютерных классов и т.п. В принципе, корпус вполне приемлем и для построения домашних систем, особенно в условиях ограниченного свободного места — так сказать, полная функциональность при определенной компактности.

Серия Step представлена следующими наименованиями:

  • Cross ivory
  • Cross ivory-grey
  • Cross ivory-blue
  • Cross silver-black
  • Light ivory
  • Light black-silver
  • Smile ivory
  • Smile black-silver
  • Smile ivory-silver
  • Smile ivory-grey
  • Smile ivory-blue

В момент подготовки статьи представители Microtech сообщили, что появились еще три панели: Step Sky, Step Neo, Step Jet:

Продолжение следует…


Корпуса для обзора предоставлены компанией Microtech
