Обзор корпусов Lokur Comfo Black 885 и Kadet White 881

В первой статье цикла мы уже определились с типоразмерами имеющихся на рынке корпусов, поэтому перейдем сразу к классификации и рассмотрению предоставленых для обзора решений, начав с более «офисного» варианта, выполненного без особых излишеств, Kadet White 881 и оставив «моддинговый» вариант «на сладкое».Kadet White 881

Технические характеристики:

  • Форм-фактор — Middle Tower
  • Размеры — 200×400×430 мм
  • Толщина металла — 0,8 мм
  • Дополнительные вентиляторы — 2, поставляются опционально
  • Слоты расширения — 7

Дизайн и внешний вид

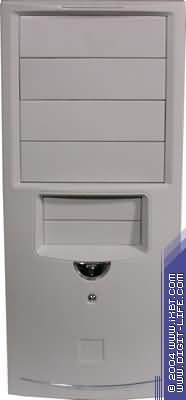

Внешний вид корпуса можно назвать почти «спартанским»: никаких излишеств — на передней панели только кнопка включения/выключения питания и «Reset», впрочем, светоотражающая полудуга в нижней части корпуса выглядит достаточно изящно и делает дизайн законченным.

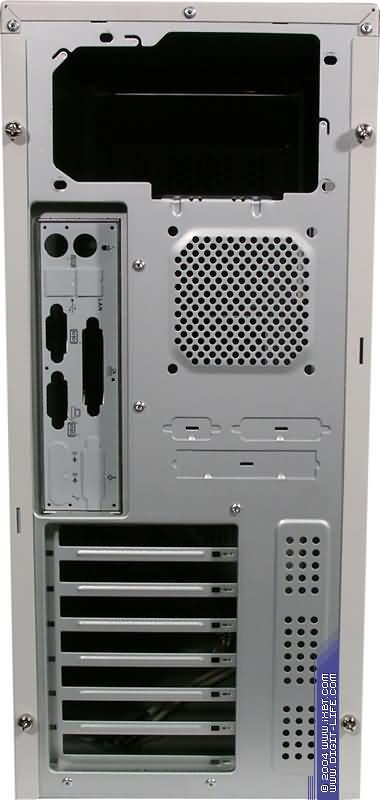

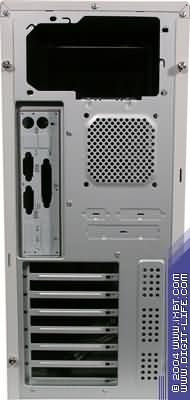

Задняя панель корпуса не отличается от задней панели большинства корпусов, представленных на рынке на сегодняшний день: отверстия под платы, устанавливаемые в слоты расширения системной платы, отверстия пассивной вентиляции, воздухозаборная решетка нагнетающего вентилятора и закрытая заглушкой прорезь под разъемы системной платы. От второго своего товарища, Comfo Black 885, модель отличается отсутствием крепежной скобы для блока питания — он крепится непосредственно к шасси. Обращает на себя внимание и прорезь под «ушко» для навесного замка, предотвращающего открытие корпуса — в левой (на фотографии — правой) боковой панели. Несмотря на то, что в предоставленной модели самого «ушка» не было, соответствующее углубление в шасси позволяет установить его в случае необходимости (в комплекте поставки крепежа не обнаружено).

Внутреннее устройство

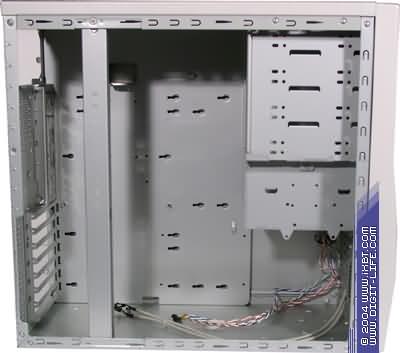

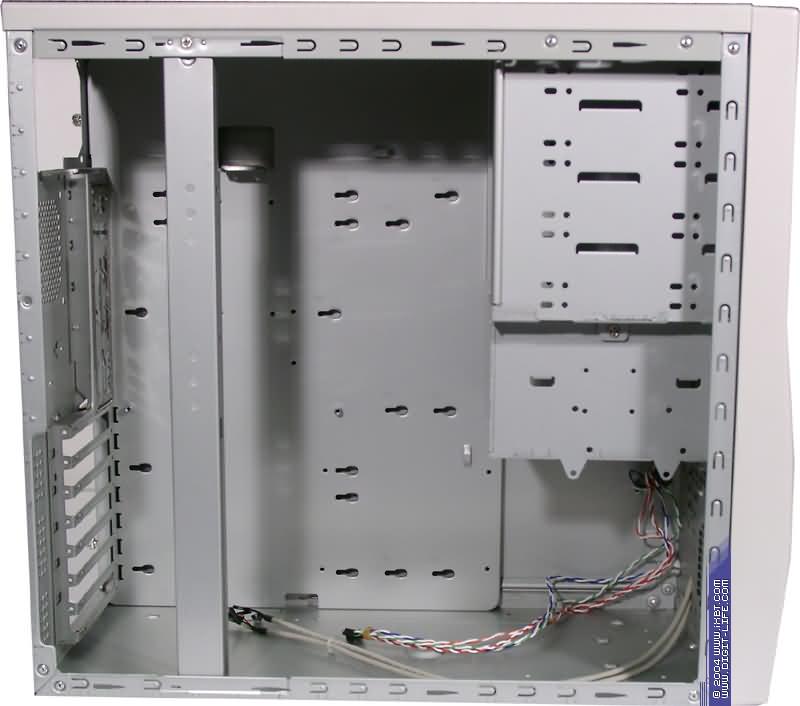

Индекс 881 в названии корпуса — индекс шасси; помимо параметров, перечисленных в разделе технических характеристик, эти цифры означают следующее: 4 внешних посадочных места под 5,25 дюймовые приводы, 2 внешних и 1 внутреннее посадочное место под 3,5 дюймовые накопители и приводы.

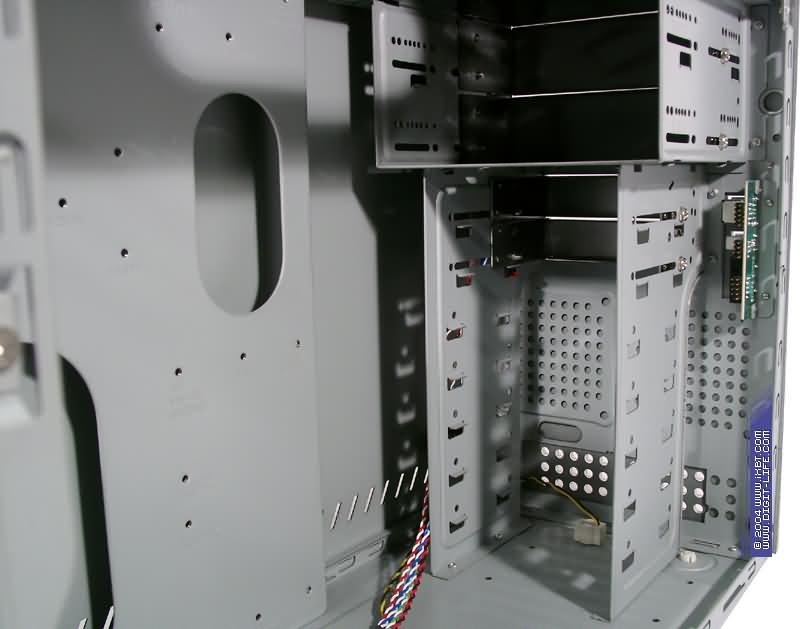

Как и в случае с предыдущими корпусами, имевшими по 2 посадочных места под 3,5 дюймовые диски, проблема, о которой в свое время упоминалось (установка жесткого диска с «навесным» вентилятором), сохраняется и без дополнительного навесного «кармана» поставить диски с вентилятором и без такового в корпус в базовом варианте не получится.

На фотографии видны шнуры для подключения колодки с аудиовыходами и USB-портами к системной плате.

Блок питания

В зависимости от мощности блока питания (к нам корпуса попали без оных) корпус может быть отнесен к одной из двух линеек — Chief или Fit. На официальном сайте, посвященном корпусам Lokur, перечислены следующие блоки питания для данной модели корпуса:

Блок питанияЛинейка
PowerMan 250WChief
Linkworld 250W CE TUVFit
Linkworld 300W CE TUV
Comfo Black 885

Технические характеристики:

  • Форм-фактор — Middle Tower
  • Размеры — 200×400×430 мм
  • Толщина металла — 0,8 мм
  • Слоты расширения — 7
  • Выходы USB/audio — выведены на переднюю панель
  • Дополнительные вентиляторы — 3, поставляются опционально

Дизайн и внешний вид

Корпус, стоящий даже без «электронной начинки» сразу привликает внимание: неоднократно входившие в лабораторию сразу бросали взгляд на стильный черный «бокс» с прозрачной левой боковой и отражающей передней панелями и выражали свое одобрение.

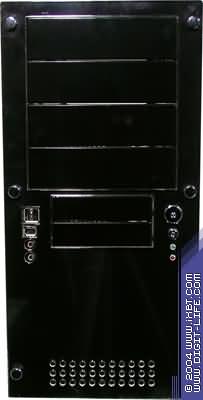

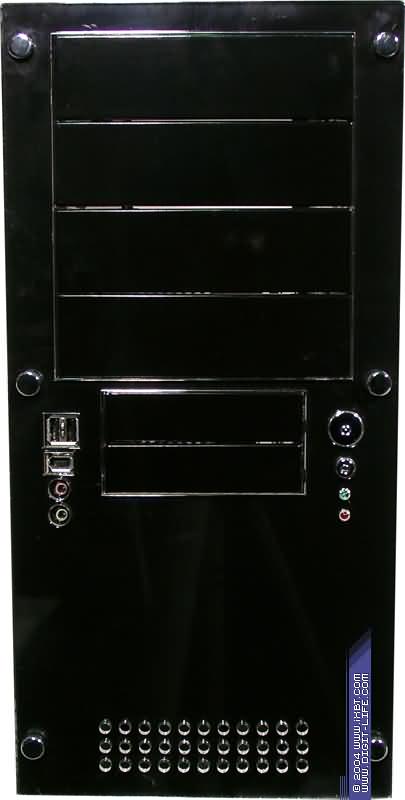

На передней панели, как уже вскользь отмечалось, расположены аудиовыходы, стандартные средства управления: кнопка питания, «Reset», зеленый и красный диоды-индикаторы активности жесткого диска и наличия питания, два разъема USB и один FireWire (реализованы на одной колодке с аудиовыходами, крепящейся винтом). Оргстекло передней панели крепится к корпусу 6 винтами, откручивающимися без отвертки.

Все углы корпуса сглажены, так что ощущение металла полностью скрадывается.

Задняя панель выглядит достаточно стандартно:

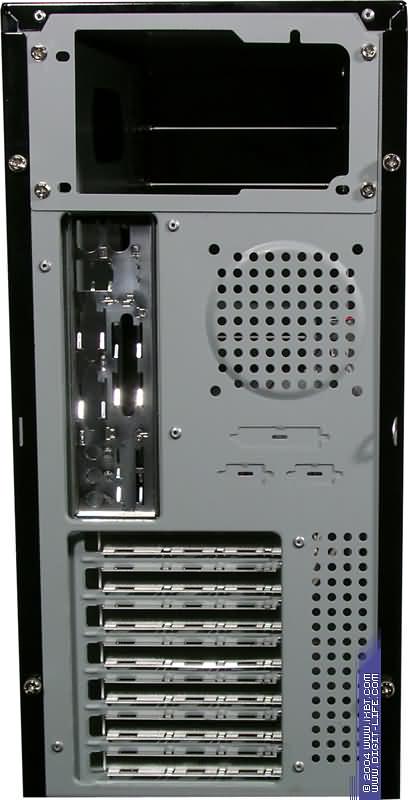

7 слотов расширения, закрытые заглушками, заглушка под выходы системной платы, вентиляционные отверстия вытяжного вентилятора и пассивного охлаждения. Боковые панели крепятся к шасси винтами, не требующими при закручивании/откручивании отвертки — аналогичными использовавшимся в Wave Master TAC-T01. По-видимому, корпус предназначен, помимо всего прочего, для использования в компьютерных классах или Интернет-клубах, на что неоднозначно указывает установленно «ушко» для замка, предотвращающего открытие корпуса без ведома владельца ключа. К шасси «ушко» крепится винтом, прикрываемым сверху одетой боковой панелью.

Внутреннее устройство

Как ясно из названия, тип шасси корпуса — 885, что подразумевает под собой помимо общих перечисленных технических характеристик наличие 4 внешних посадочных мест 5,25 дюйма и 2 внешних и 5 внутренних посадочных места под 3,5 дюймовые накопители. Согласно надписям, нанесенным на внутреннюю поверхность панели для крепления системных плат, корпус допускает установку плат форм-факторов P-4, ATX, Micro-ATX, AT.

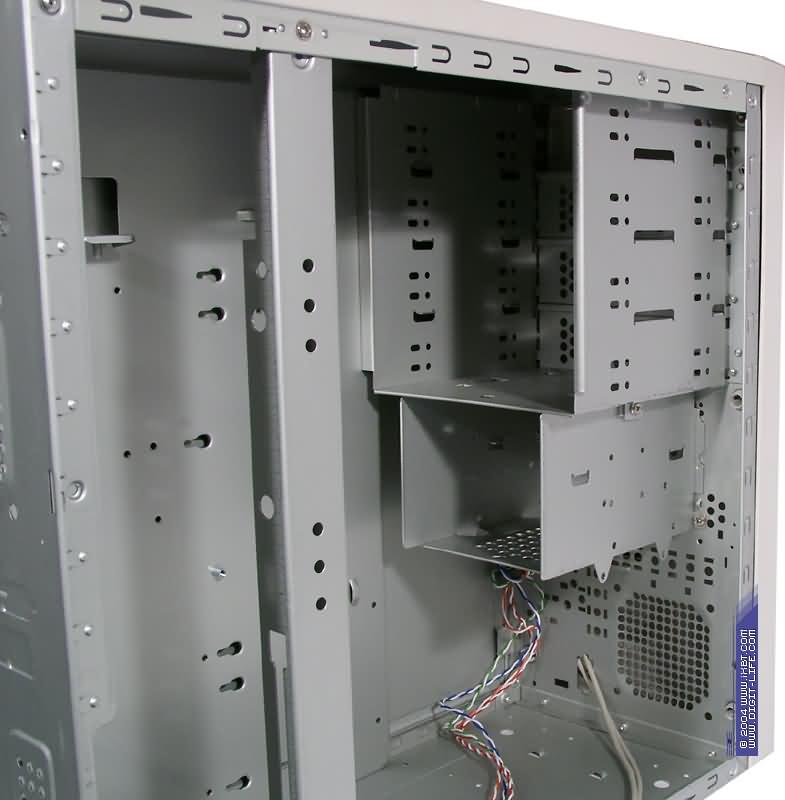

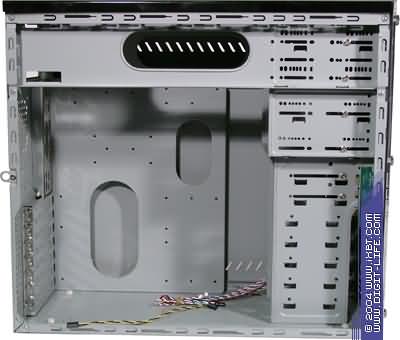

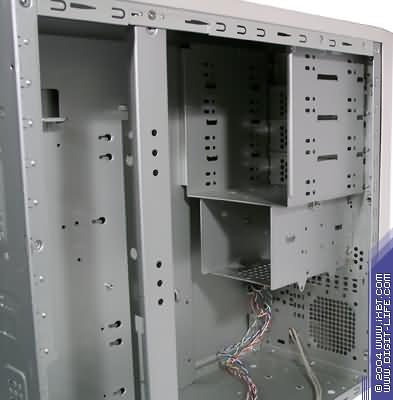

Первое, на что обращаешь внимание при снятии крышки — просторные «карманы» под 3,5-дюймовые диски, поэтому проблем с выбором места под диск с навесным вентилятором нет: диски можно поставить с промежутком, чтобы вентиляторы одного не упирались в другой.

Боковая панель оснащена выступающими внутрь уголками, прорези-направляющие для которых хорошо заметны в верхней и нижней части шасси. Правда, пришлось некоторое время привыкать к ушку под замок, о чем упоминалось выше.

На увеличенной фотографии видны и упоминавшиеся надписи на панели крепления платы, и колодка с аудио-выходами и USB/FireWire-портами.

Блок питания

Для начала — «паспортные данные» корпуса: в зависимости от устанавливаемого блока питания (от его мощности, если быть точным), корпус может быть отнесен к одной из двух линеек — Chief или Guru. На официальном сайте, посвященном корпусам Lokur, перечислены следующие блоки питания для данной модели корпуса:

Блок питанияЛинейка
PowerMan 250WChief
Linkworld 300W CE TUV
Linkworld 400W CE TUV
PowerMan 300WGuru
Linkworld 400W CE TUV

К нам на обзор корпуса поступили без блоков питания, поэтому у меня появилась возможность поэкспериментировать с моделями, имеющимися «под рукой», поскольку очень хотелось сделать фотографию левой панели корпуса со светящимся вытяжным вентилятором.

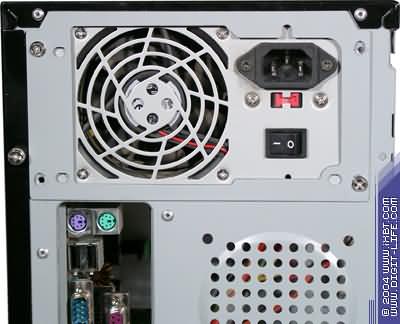

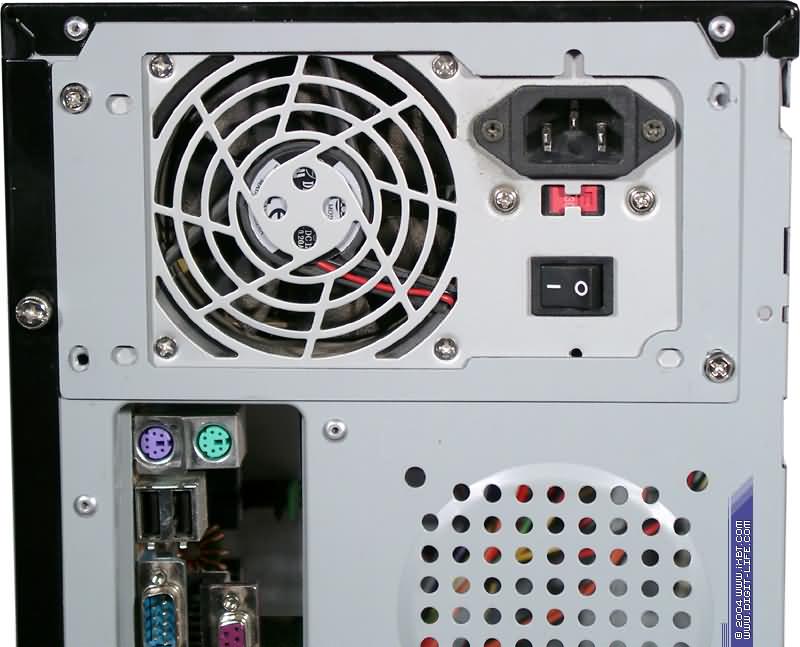

Первым БП, который попался на глаза — из тестового стенда, IW-P250A2-0 (Inwin/Powerman). Сказано — сделано: блок питания вынут, начинается установка в корпус. По направляющим блок питания вошел как родной:

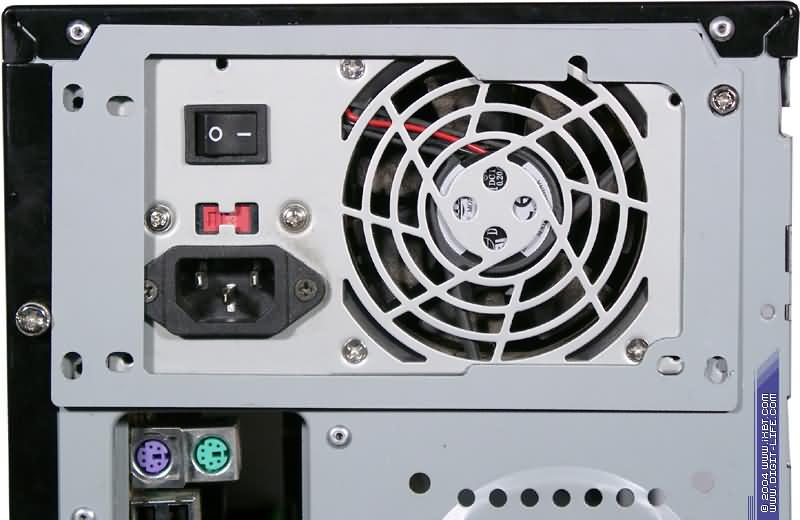

… А потом пришлось расплачиваться за «красоту»: надеть крепежную скобу, которая прикручивается 4 винтами к блоку питания и 4 — собственно к корпусу, так и не удалось — не совпали первые 4 отверстия и блок питания при малейшем изменении угла наклона в сторону лицевой панели норовил проскочить внутрь корпуса, а при наклоне в обратную сторону стремился выйти наружу. Саму скобу вследствие ее профиля и соответствующих «проточек» в верхней панели корпуса перевернуть «вверх ногами» не получилось.

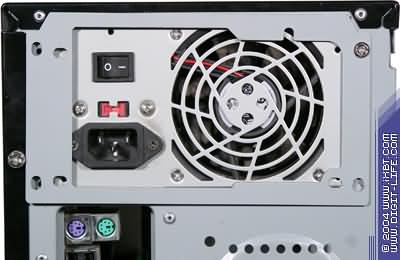

Ну да ладно, не получилось перевернуть скобу — попробуем перевернуть «вверх ногами» блок питания. Попутно выясняем, что от ориентации БП в корпусе ничего дополнительных проблем не появляется, блок точно также легко идет по направляющим. Начинаем крепить скобу. Не тут-то было…

Теперь скоба перестает крепиться даже на два винта к корпусу — упирается в пластиковый разъем розетки блока питания и вся конструкция выглядит, мягко говоря, хуже некуда. Жаль, конечно, ну да фотографию-то делать все равно надо!

Кажется есть выход — из дальнего ящика стола извлекается чудом выживший 250 Вт AT-блок питания Super Source Enterprise, SP-3250E — с оставшимся последним «хвостом» с разъемами под дисковод и жесткий диск. Надо отметить, что вентилятор на боковой панели имеет стандартный разъем — такой, как на навесных вентиляторах на жесткие диски, поэтому особых проблем с подключением не предвидится. Или…

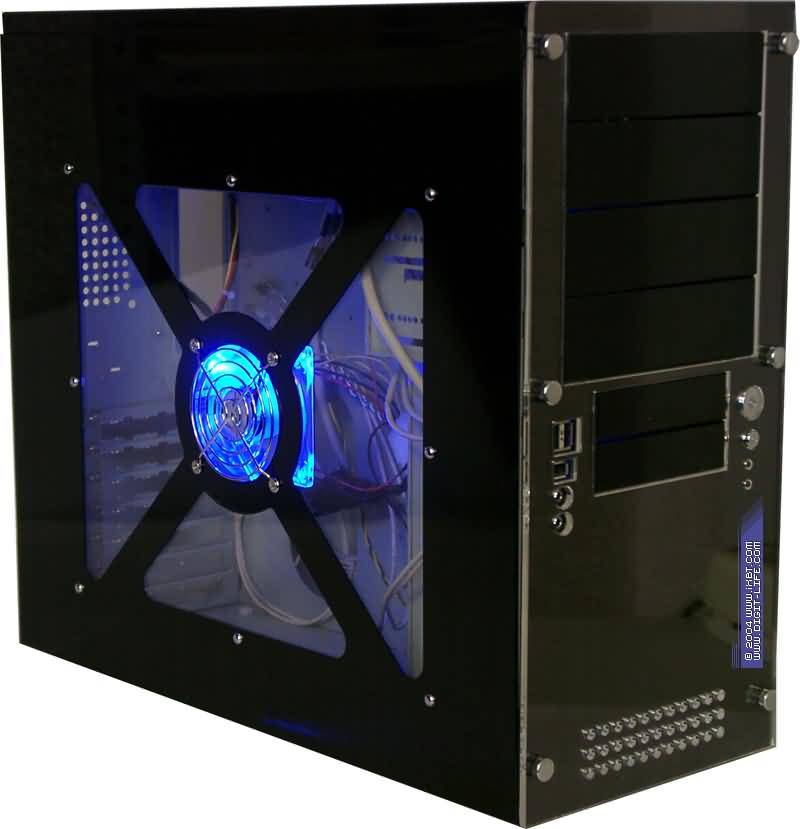

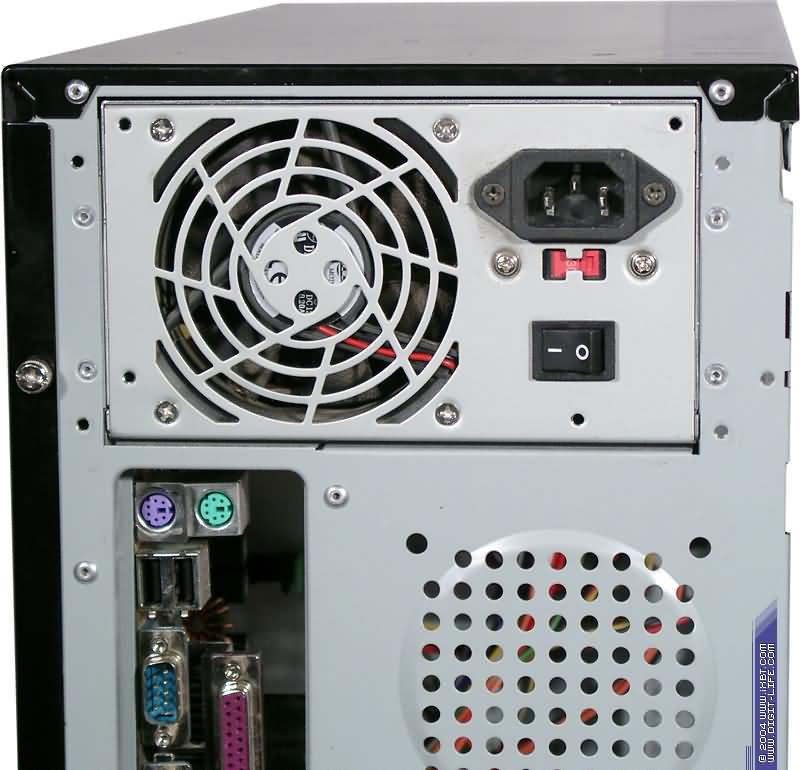

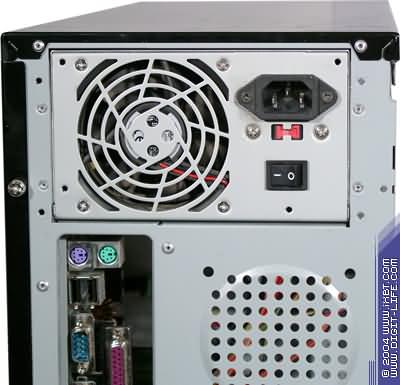

Именно, что «или»: блок питания вставляется по направляющим, но отверстия для привинчивания скобы к блоку опять не совпадают с отверстиями на БП. «Вверх ногами» БП вообще отказывается влазить. Тем не менее, фотография была-таки сделана:

Единственное, что не получилось — сфотографировать горящие лампочки активности жесткого диска и кнопки питания на передней отражающей панели. Само собой разумеется, для фотографии светящегося вентилятора не критично, закреплен БП или нет, а вот для работы… Отсюда мораль: либо сразу требовать при покупке корпус с блоком (причем, дуя на воду, я бы потребовал, чтобы модель совпадала с приведенными выше), либо вооружаться сверлом и дрелью, подаваться в «жестянщики» и ставить тот БП, какой захочется.

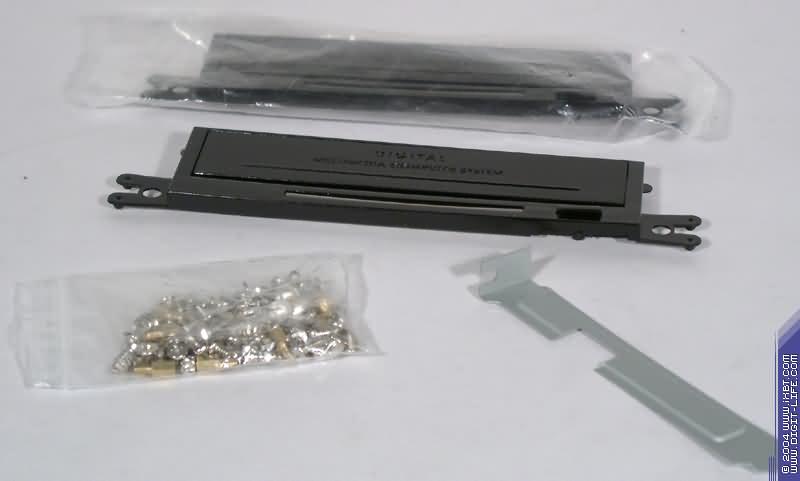

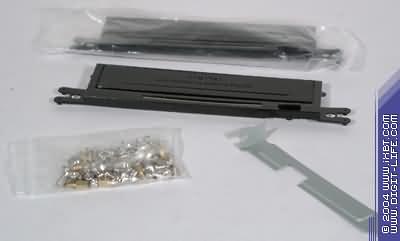

Ну, а, собственно, если откинуть все перипетии, связанные с подбором БП, корпус вполне может считаться «стилизованным под моддинговый вариант». В завершение стоит упомянуть, что с корпусом поставляются комплект винтов под крепление системной платы, накопителей и пр., одна заглушка слота расширения и две сменных передних панели черного цвета для оптических приводов — чего, пожалуй, не хватало в комплекте AOpen QF 50C.

Выводы

Comfo Black 885 — корпус, который может стать как украшением компьютерного клуба, так и стильной базой для домашней системы. При своевременном решении вопросов, связанных с блоком питания, каких-то проблем с эксплуатацией решения возникнуть не должно. Наличие отверстий пассивного охлаждения, посадочных мест под дополнительные вентиляторы и вытяжной вентилятор на боковой панели способны обеспечить хороший ток воздуха и обдув элементов с повышенным тепловыделением (в разумных пределах, разумеется).

Kadet White 881 — выдержанный в более «деловом» стиле, что намекает на его использование в офисах или при потоковой сборке систем без претензий на моддинг, в учебных заведениях или небольших компьютерных клубах.

Боковые панели обоих корпусов снимаются и устанвливаются без проблем, крепятся на винты, которые можно закрутить, не прибегая к помощи отвертки — замечательная традиция, начатая кем-то из производителей, чье имя для меня остается тайной.

Корпуса Lokur Comfo Black 885 и Kadet White 881 предоставлены Merlion



15 июля 2004 Г.
