Корпус Lian Li PC-P80 Armorsuit


Тайваньская компания Lian Li, продукт которой попал к нам на тестирование, присутствует на рынке персональных компьютеров вот уже более десяти лет. Её продукция традиционно отличается от конкурентов рядом уникальных решений, высоким качеством и очень высокой ценой.

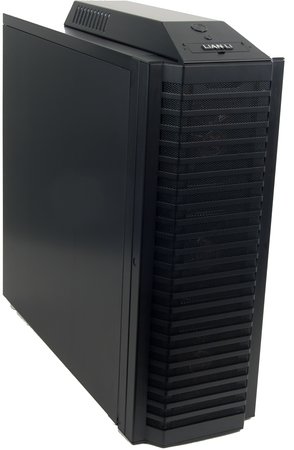

Под все эти критерии вполне подходит герой данного обзора — корпус Lian Li PC-P80, так же известный как Armorsuit («Панцирь»). Этот алюминиевый гигант значительно превосходит по габаритам стандартные корпуса Full tower, поэтому сама Lian Li относит его к придуманной категории Super full tower.

Физические параметры
Ширина220 мм
Высота633 мм
Глубина641 мм
Масса 9,3 кг

Несмотря на столь внушительные размеры, весит «Бронированный» Lian Li как типичных размеров корпус из стали 0,8мм, то есть преимущество налицо. Хотя с другой стороны доставить и собрать корпус нужно всего один раз. Таскать с собой столь большой «кузов» врядли кто-то отважится, даже при условии не очень большой его тяжести. При всем при этом полностью алюминиевое шасси толщиной в 1.2мм обходится намного дороже стального аналога, к тому же имеет прочность примерно соответствующую 0,6 мм стали, не больше. Но зато есть чем похвастаться перед интересующимися «железом» друзьями, да и качество охлаждение (которое мы обязательно проверим) должно быть несколько выше.

Поставляется корпус в качественной картонной коробке, внутри которой он надежно зафиксирован и защищен от возникновения царапин. Комплект поставки включает в себя коробочку с крепежными винтами, пять предустановленных вентиляторов, инструкцию по сборке без раздела на русском языке и набор рекламной продукции от Lian Li. Какой-либо блок питания в комплекте отсутствует.

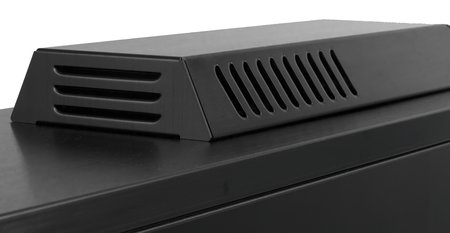

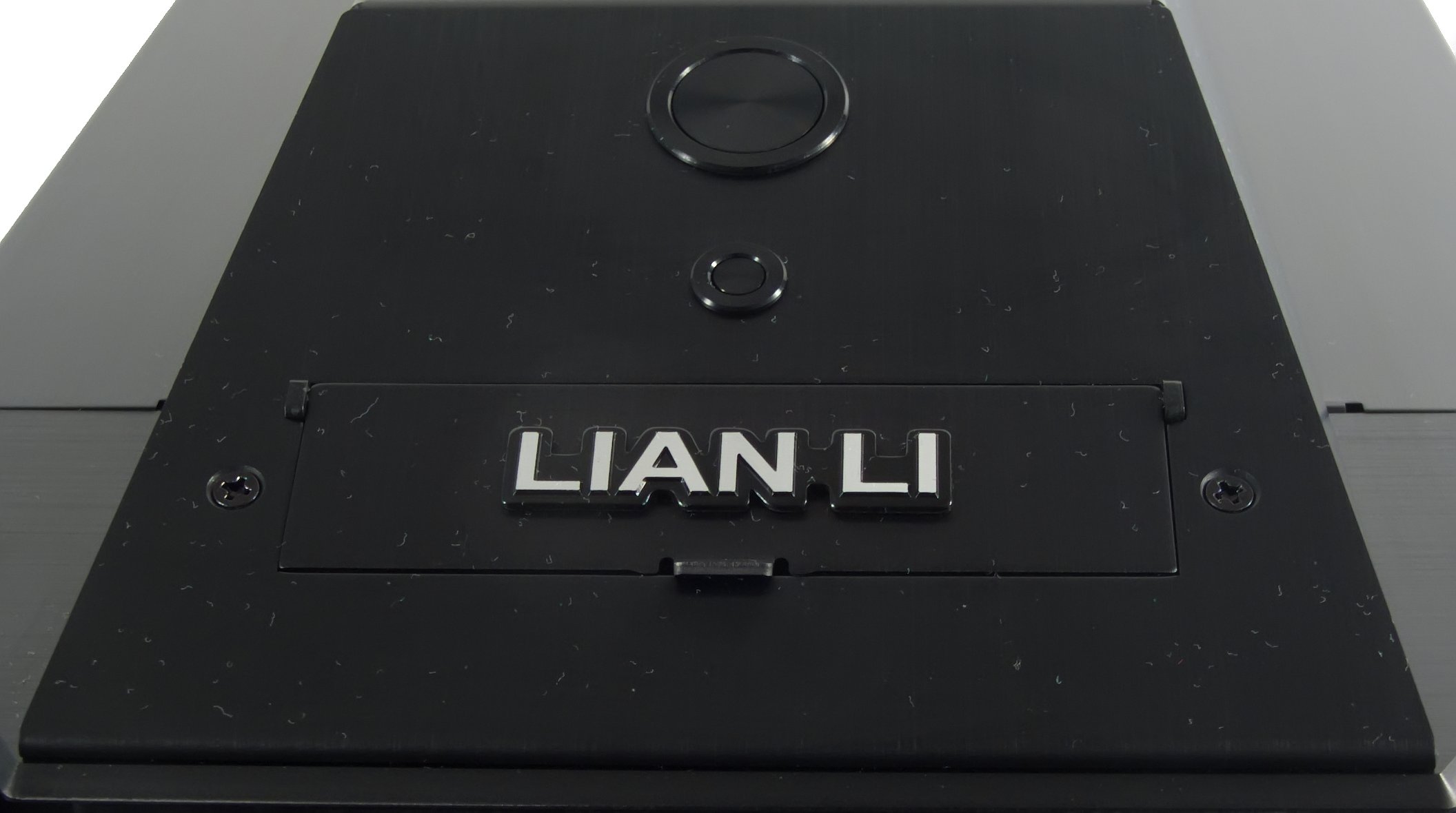

На верхнюю стенку PC-P80 установлена довольно высокая полая накладка, на передней скошенной грани которой разместились кнопки включения и перезагрузки, а также блок фронтальных портов и разъемов, получить доступ к которым можно, откинув алюминиевую крышку на пружине.

Сами кнопки тоже выполнены из алюминия. При этом POWER имеет большой диаметр и маленький ход, а RESET, напротив, утопает достаточно глубоко, и при столь скромных размерах может быть нажат разве что мизинцем не самой большой руки.

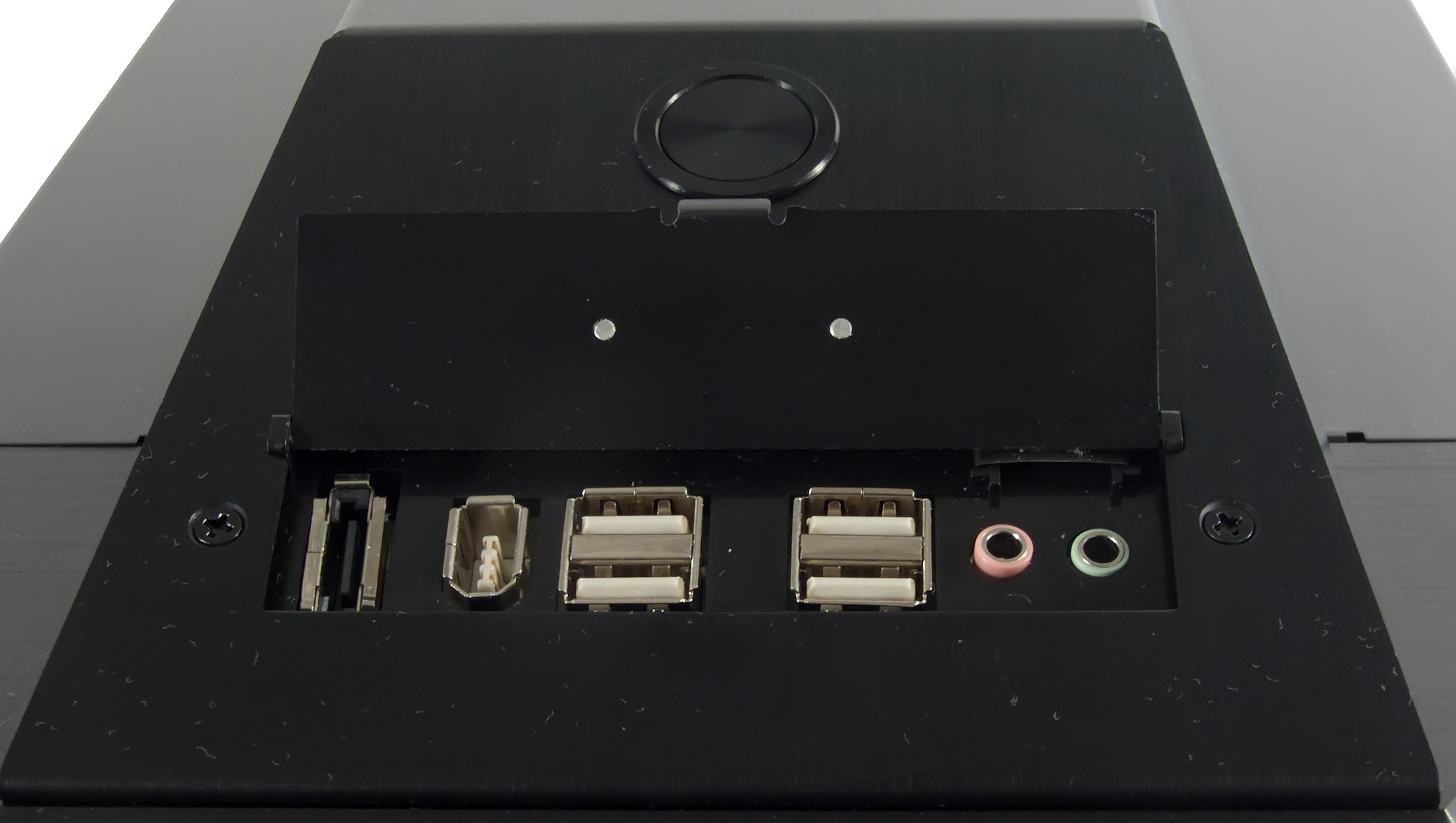

В набор представленных портов входят eSATA, FireWire, 4 USB, а также два аудио разъема под микрофон и наушники. Видеть разъем eSATA на передней (или правильнее сказать на верхней) панели, безусловно, приятно, но как же быть с питанием? Ведь его все равно придется тянуть откуда-то сзади, а значит все удобство моментально утрачивается. Хорошее, но не до конца продуманное решение.

Lian Li PC-P80         Lian Li PC-P80

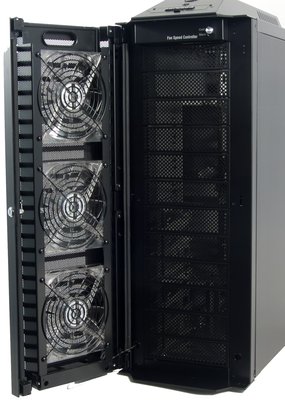

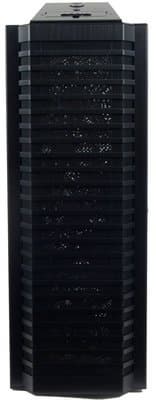

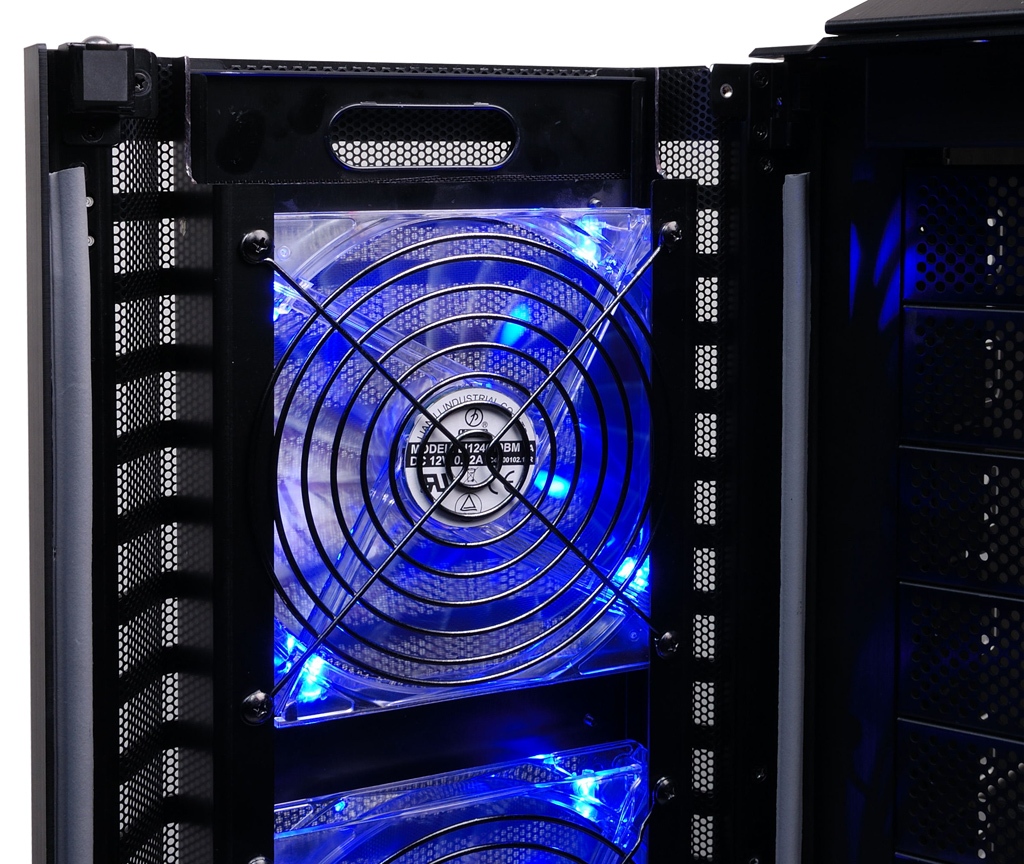

Всю декоративную переднюю панель закрывает массивная дверца со встроенным замком, на внутренней стороне которой установлены три вентилятора типоразмера 140мм с голубой подсветкой. Все они работают на вдув, поэтому съемный пылевой фильтр, установленный между вентиляторами и перфорированной поверхностью дверцы, здесь как нельзя кстати. Снимается и ставится на место он за считанные секунды. Достаточно потянуть за ручку, и пластиковая рамка с сеткой с легкостью заскользит к вам в руки. Главное не дернуть её слишком резко, иначе вся пыль рискует остаться на дверце.

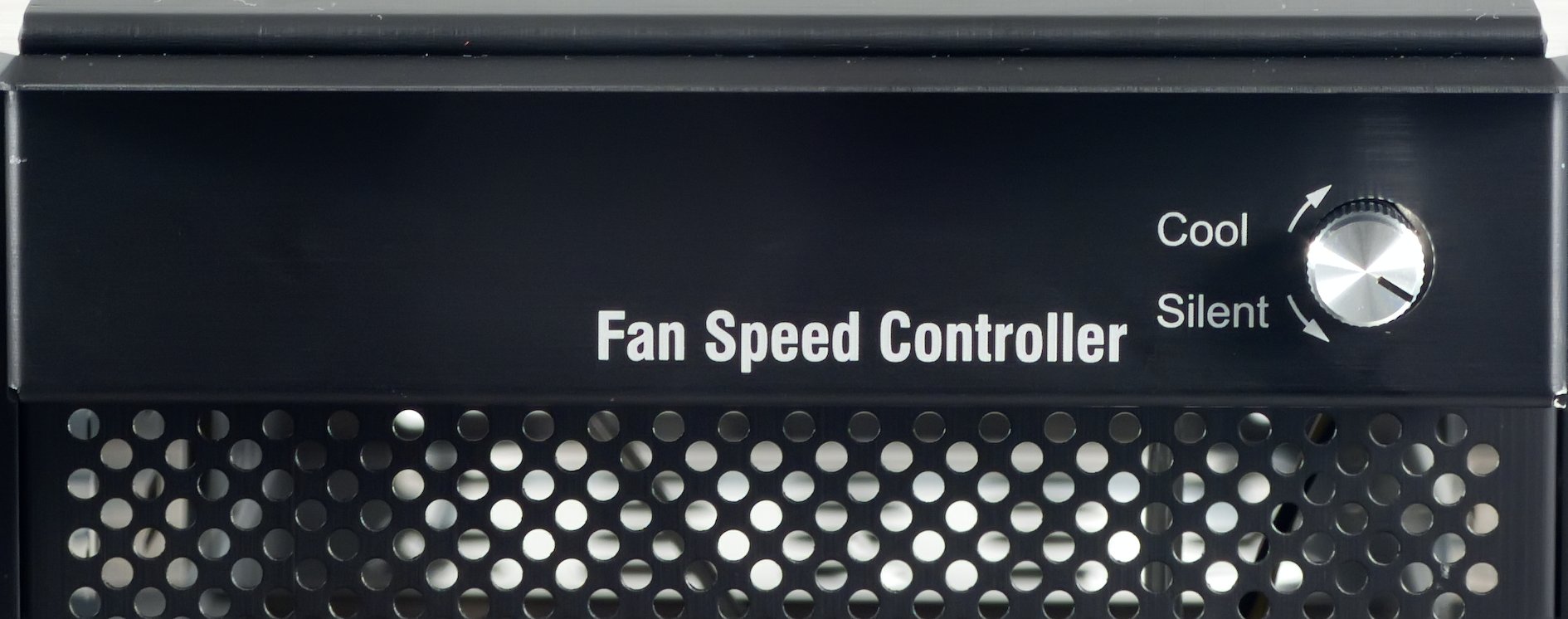

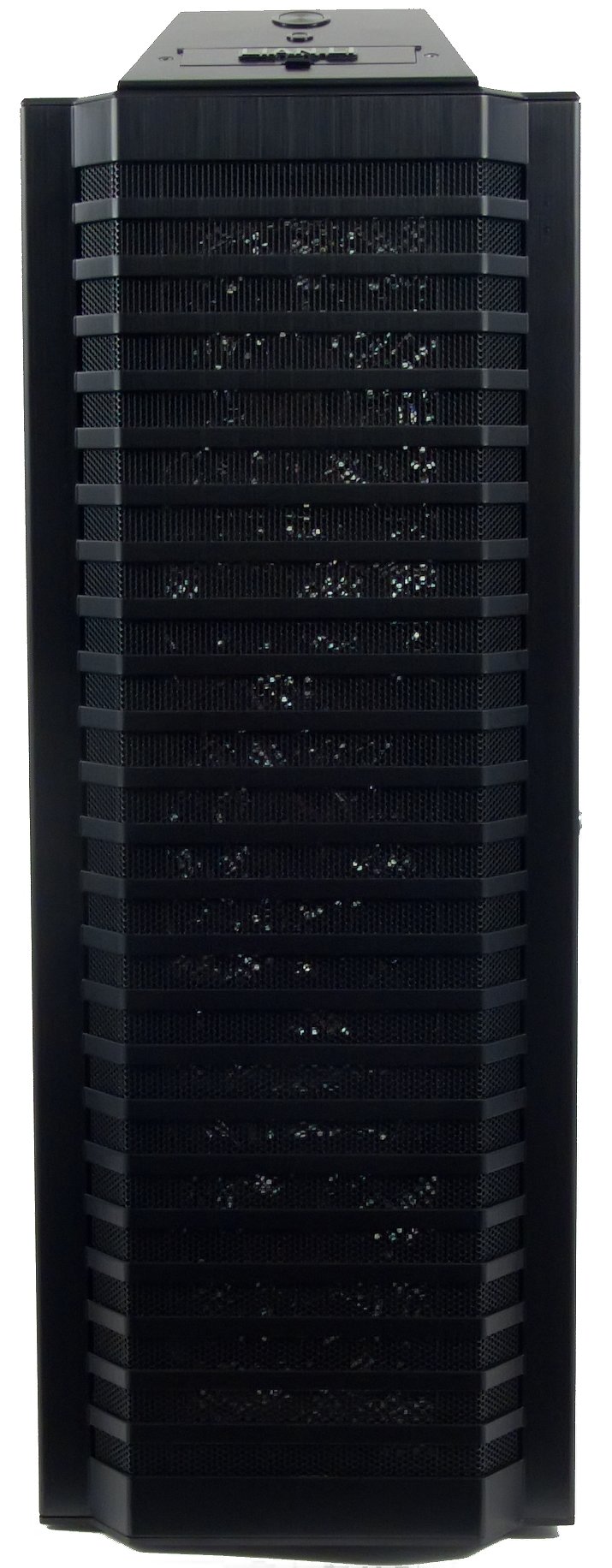

Декоративная панель Armorsuit представляет собой 12 абсолютно одинаковых перфорированных заглушек под пятидюймовые отсеки. Лишь в самом верху притаилась небольшая коробочка с одиноким регулятором, отвечающим за скорость вращения четырех из пяти корпусных вентиляторов.

Синяя подсветка никак не отключается и не гаснет при переводе вентиляторов в самый тихий режим. Это вызывает ряд проблем с использованием компьютера в спальне, да и просто не каждому понравится. Впрочем, целевая аудитория у данного корпуса, безусловно, узкая и вполне может быть, что большинству фанатов огромного алюминиевого кейса такая иллюминация придется по вкусу.

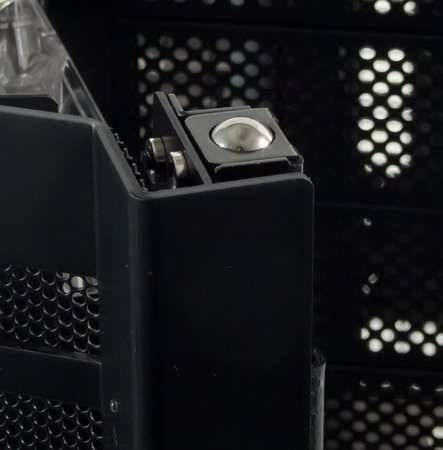

Фиксируется дверца при помощи утопающего пружинного механизма, который не очень удачно справляется со своими обязанностями в виду рекордно высокого веса двери. Впрочем, это относится лишь к периоду сборки и транспортировки: при небольшом наклоне механизм дает слабину, и дверца тут же распахивается. В стоячем же положении удержание хорошее, особенно если дверцей этой не хлопать, а закрывать нежно и аккуратно.

Lian Li PC-P80

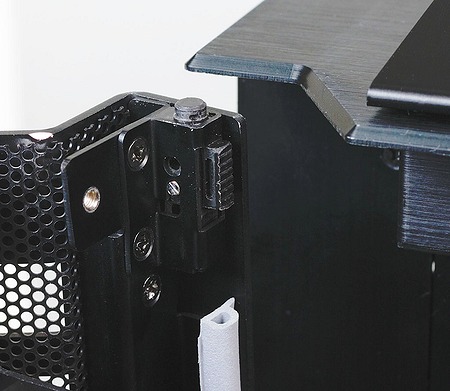

Петли на двери алюминиевые, пружинный механизм не содержит пластиковых деталей. Таким образом, можно предположить, что надежность конструкции будет высокой, и дверца не отвалится со временем, несмотря на столь внушительный вес.

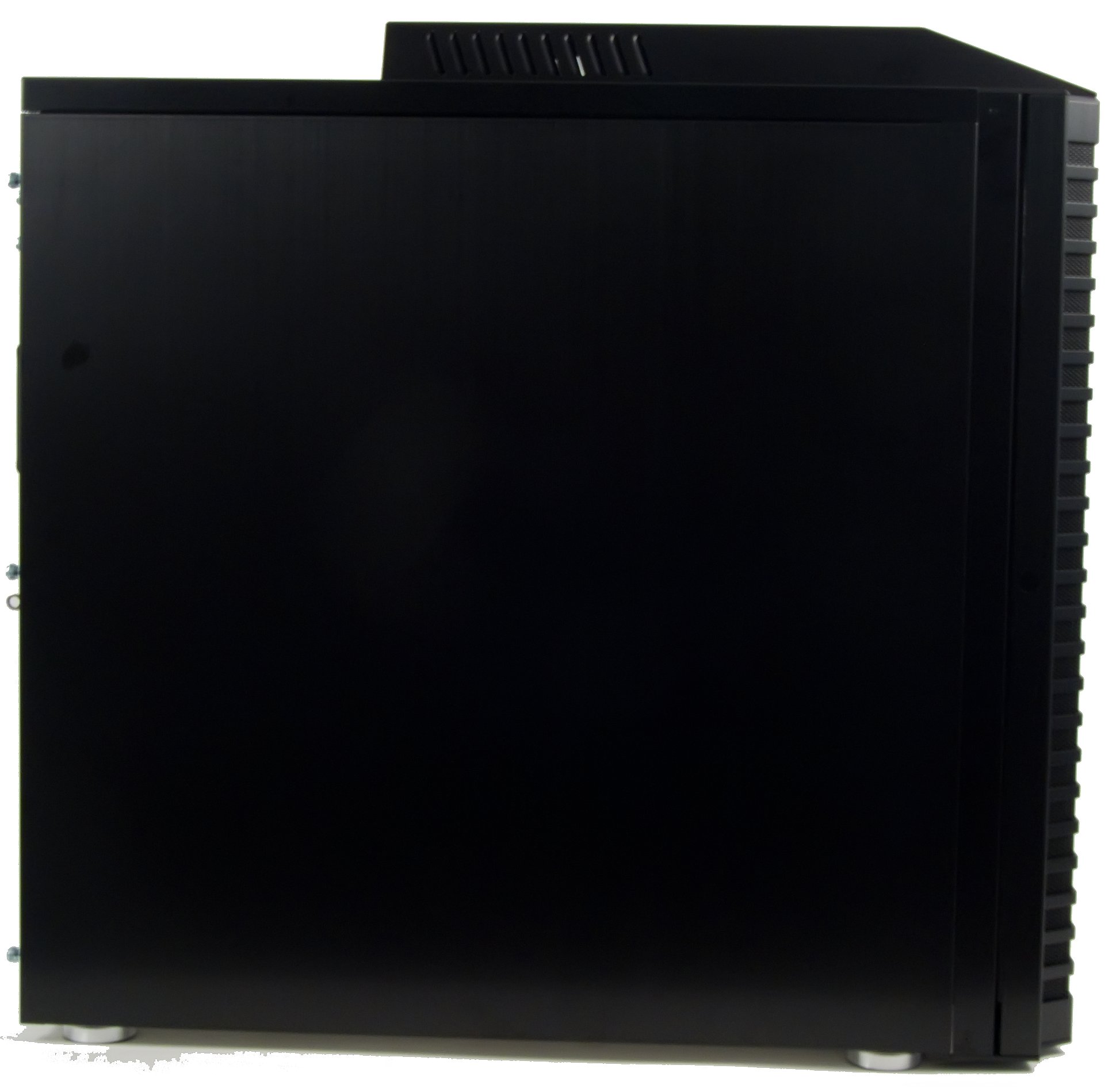

Боковые стенки корпуса не имеют никаких прорезей и вентиляционных отверстий. Крепятся они на трех винтах с накатной головкой каждая. По жесткости, как мы уже отмечали выше, они больше всего походят на 0,6 мм сталь, то есть заметно гнутся и «гуляют» в руках.

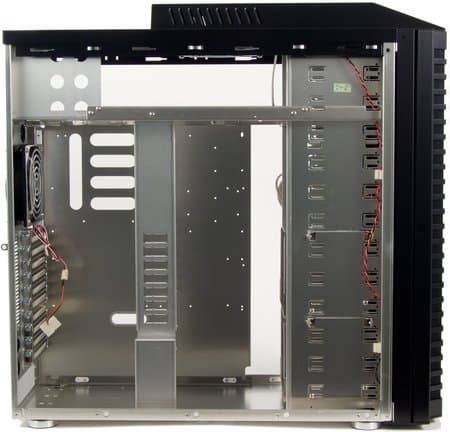

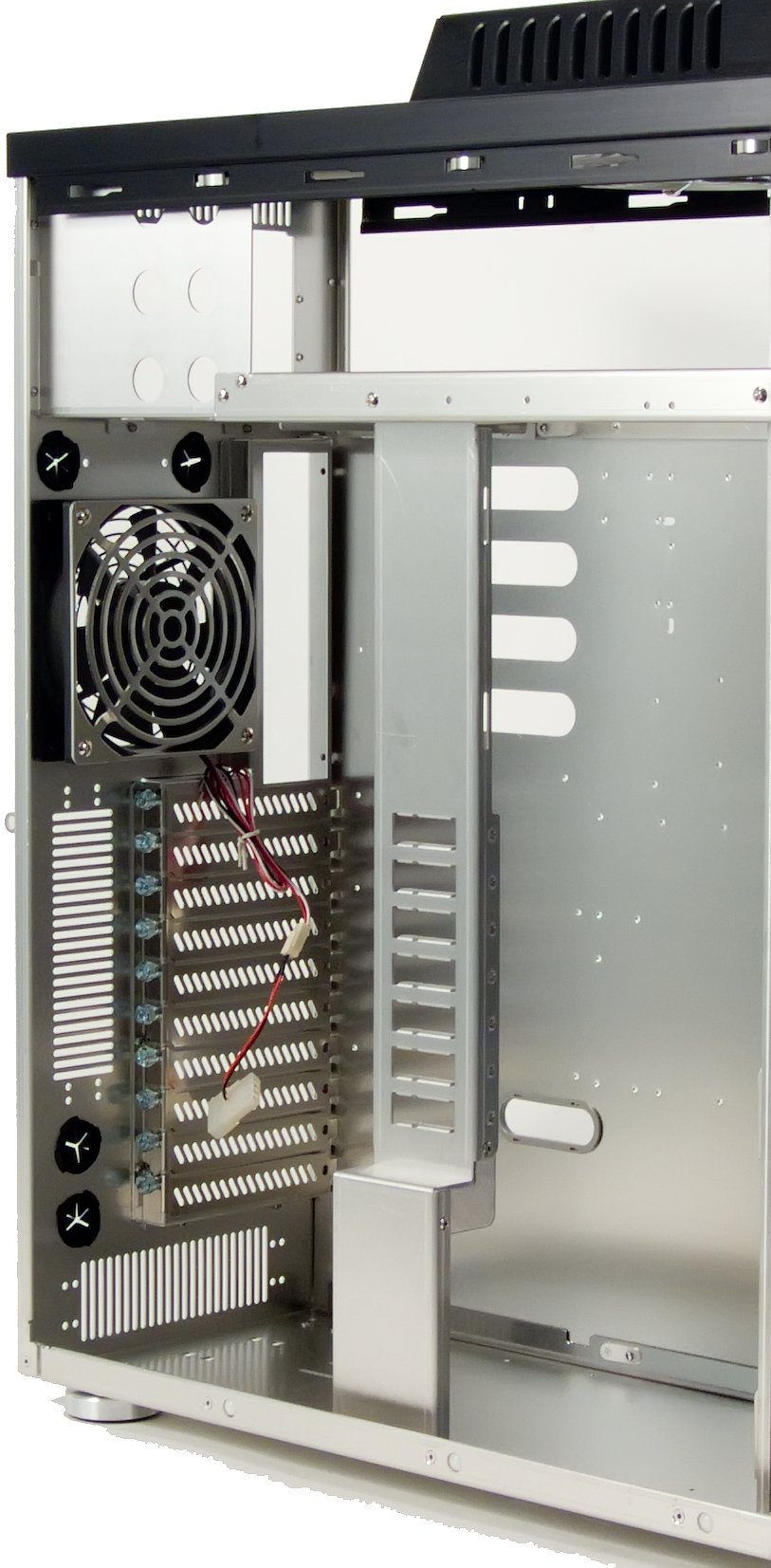

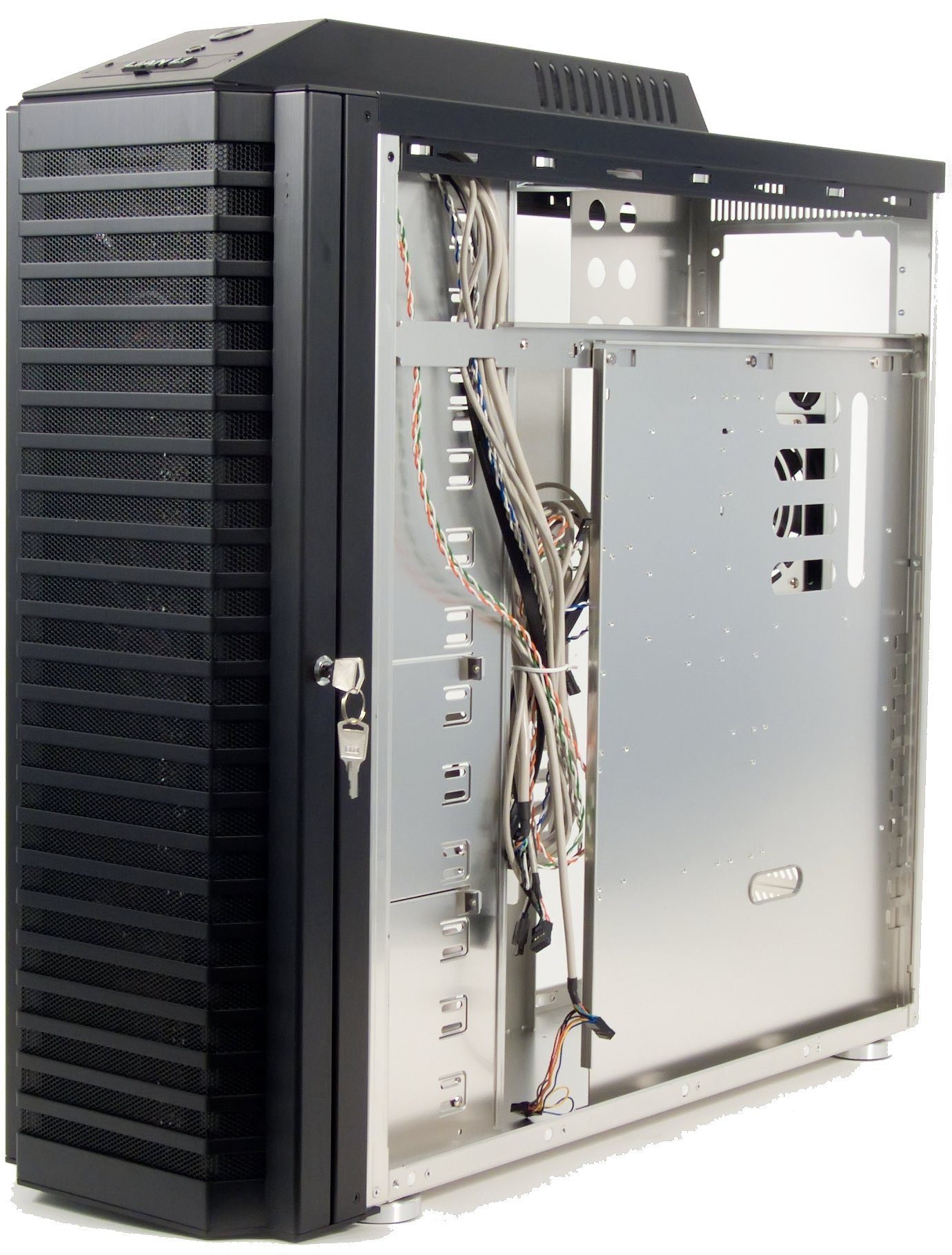

Шасси PC-P80 каких-либо инноваций в себе не содержит. Разве что немного удивляет количеством съемных деталей и очень большим объемом. Материнская плата стандартных размеров смотрится здесь просто игрушечной.

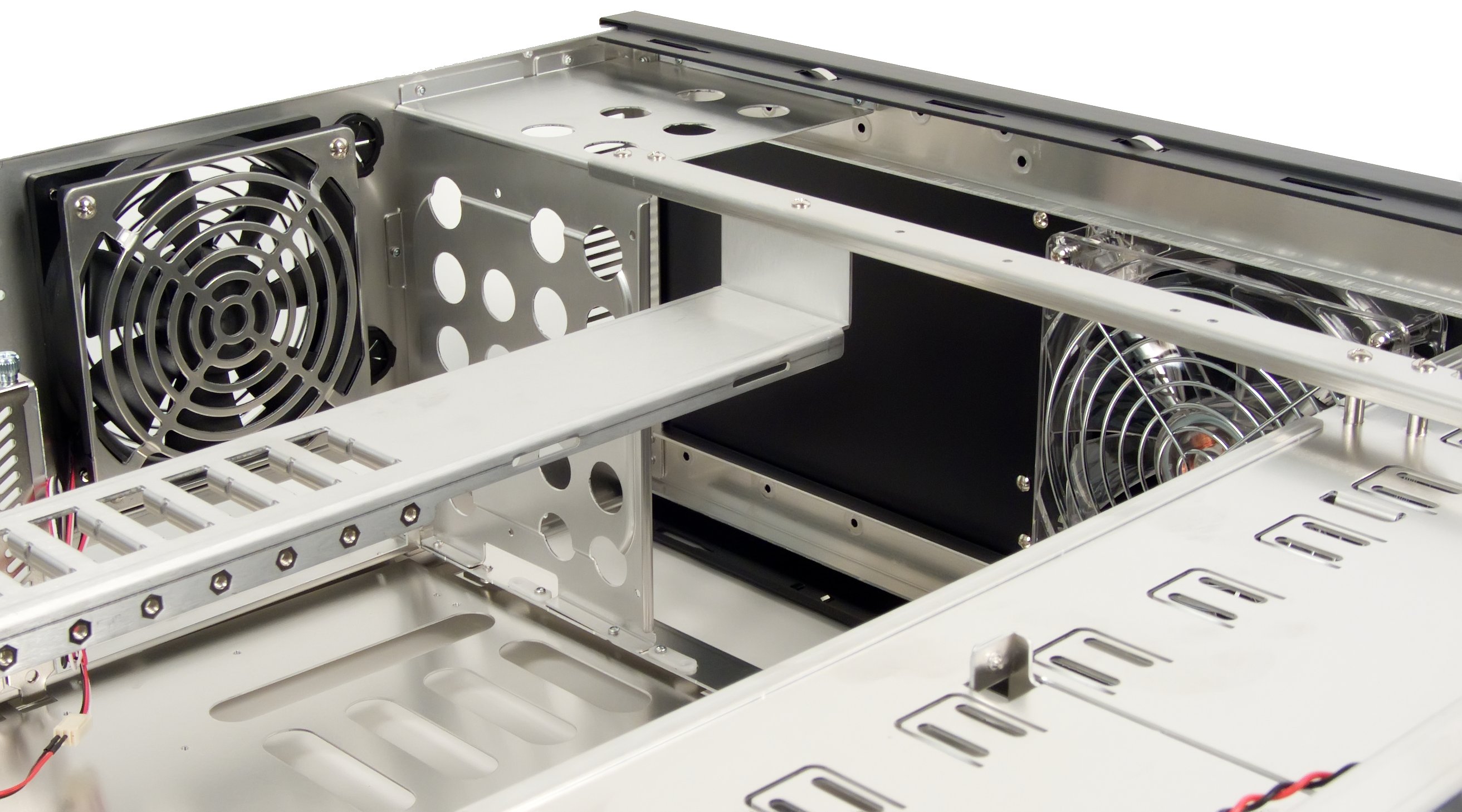

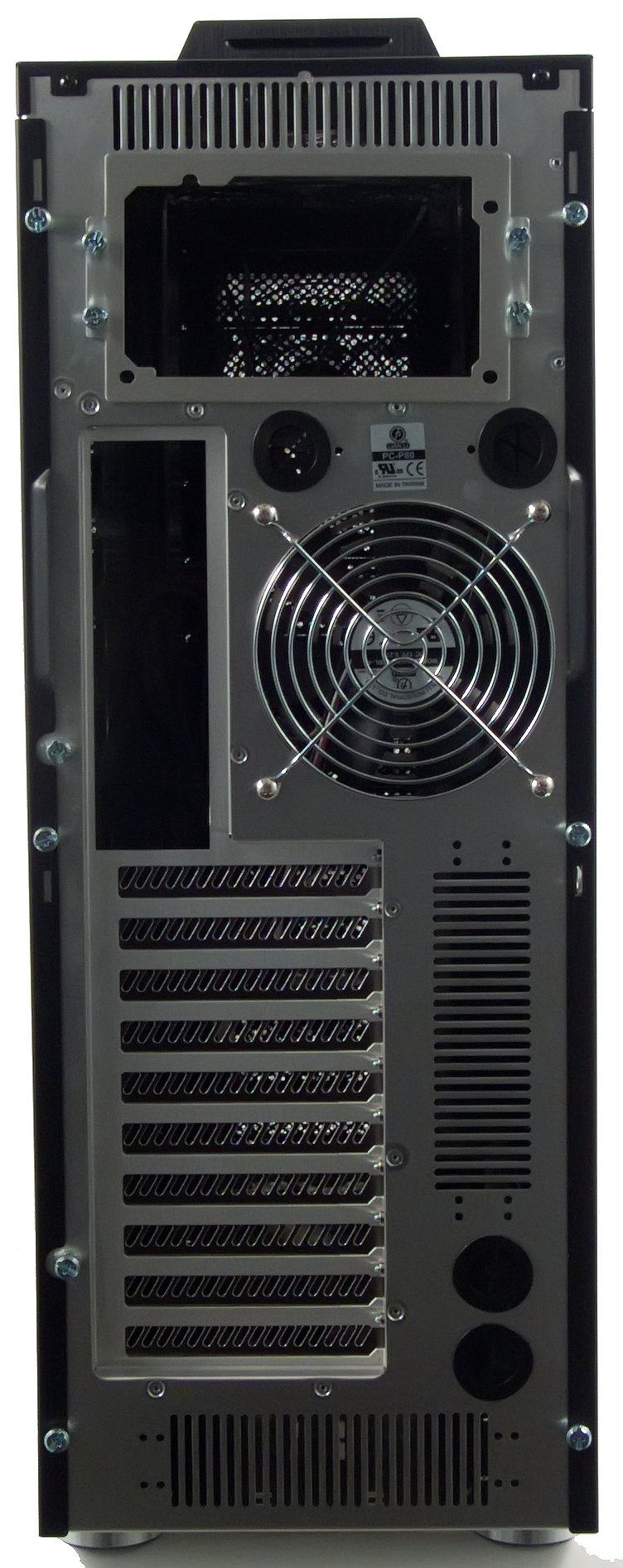

Верхняя и нижняя стенки соединены широким ребром жесткости, к которому предполагается крепить пластиковые подпорки для длинных видеокарт. На задней стенке предусмотрены отверстия с резиновыми кольцами под шланги системы жидкостного охлаждения, компоненты которой вполне можно полностью разместить внутри Armorsuit.

Помимо трех вентиляторов на дверце за охлаждение компонентов отвечают также один 140мм вентилятор на верхней стенке и один 120мм на задней. Оба они работают на выдув, синяя подсветка есть только на верхнем. Часто в корпусах с верхним «выхлопом» наблюдается проблема с попаданием в корпус пыли, однако накладка PC-P80 с боковыми вентиляционными прорезями по большей части решает данную проблему.

Lian Li PC-P80

Подключается задний вентилятор к материнской плате или же непосредственно к блоку питания через комплектный переходник. Верхний и передние вентиляторы подключены к контроллеру не передней панели.

Никаких систем безвинтового крепления в корпусе не предусмотрено. Везде используются либо классические винты под крестовую отвертку, либо винты с накатной головкой.

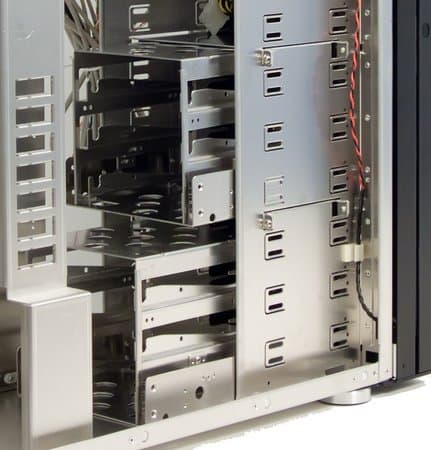

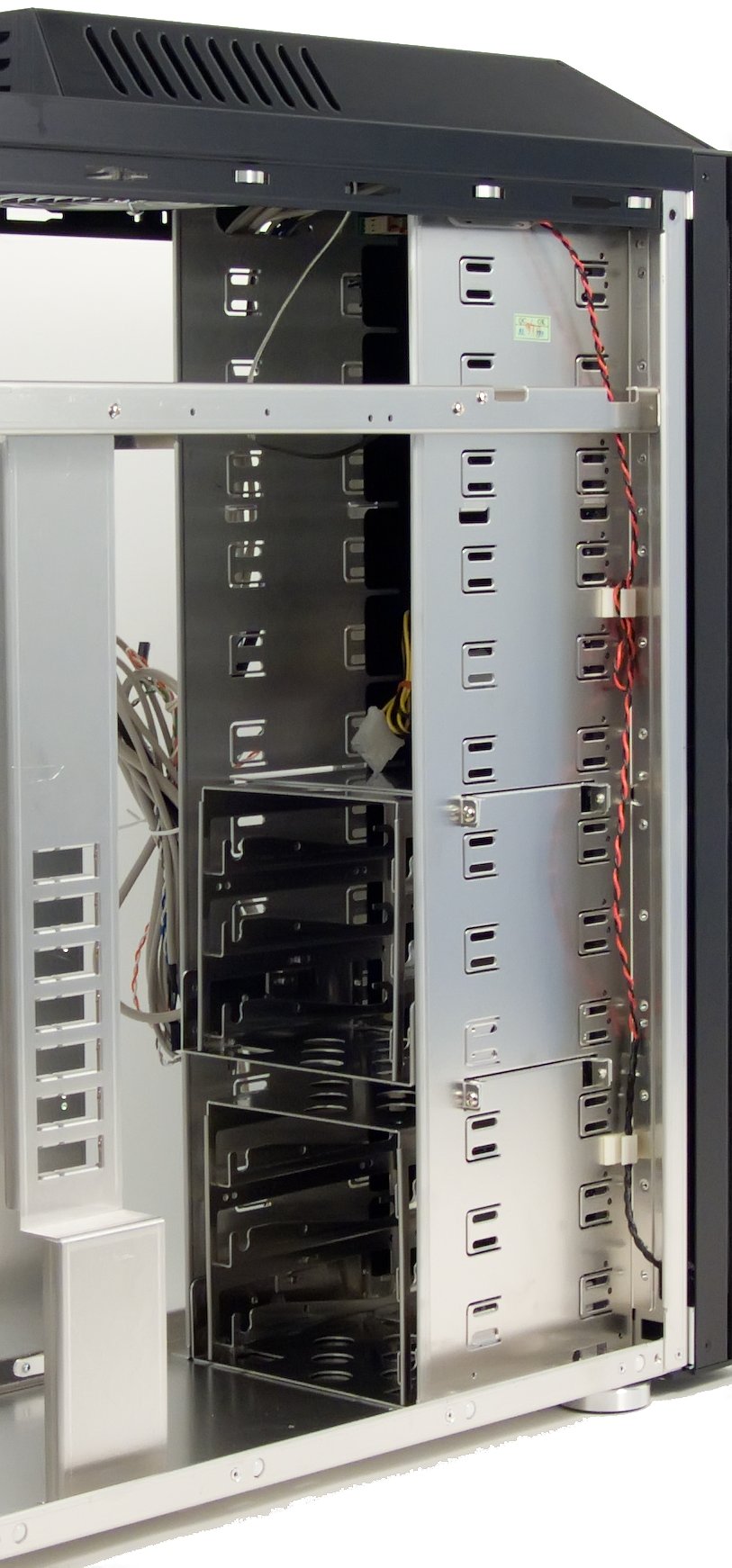

Жесткие диски устанавливаются в две съемные корзины, по 3 посадочных места каждая. Устройства в пятидюймовый отсек, которых может быть 6, 9 или 12 в зависимости от количества установленных в корпус корзин для HDD, крепятся на винтах, без салазок. Для установки 3,5'' устройств с внешним доступом необходимо приобрести специальный адаптер, который в комплекте поставки отсутствует. Заглушки плат расширения съемные и обильно перфорированные.

Тестирование эргономических характеристик системы вентиляции корпуса

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума находится на относительно низком уровне только в случае переключения всех вентиляторов в низкоскоростной режим, но и в этом случае человек с нормальным слухом вряд ли сможет уснуть, если поблизости будет находится корпус, работающий в подобном режиме.

При работе в высокоскоростном режиме уровень шума имеет высокий уровень и находится в непосредственной близости от корпуса, то есть на расстоянии менее одного метра, становится некомфортно.

Разумеется, все это актуально при измерении уровня шума в непосредственной близости от корпуса и размещении микрофона над верхней стенкой корпуса. Но тем не менее, желающим собрать действительно тихую систему, мы не можем порекомендовать данный корпус.

Субъективно, при тестировании корпуса в домашних условиях, шум системы охлаждения можно оценить как достаточно низкий при минимальных оборотах подконтрольных вентиляторов и средним при выставлении их на максимально доступную скорость. Шум создается исключительно воздушным потоком, ведь ему на пути к цели приходится преодолевать довольно много препятствий.

Далее мы оценили ослабление уровня шума от источника, размещенного внутри объема корпуса. В качестве такого источника использовался процессорный кулер Zalman 7000Cu, установленный при помощи штатного крепления на системную плату, закрепленную в корпусе.

Ослабление по наиболее актуальному направлению для пользователя данного корпуса составило 0,5 дБА, что заметно уступает большинству стальных корпусов, в том числе и достаточно бюджетных. Небольшое сравнения корпусов по этому параметру мы провели в обзоре корпуса Antec Three Hundred, который был опубликован ранее.

Сборка системного блока

Заглушка портов ввода/вывода в Armorsuit отсутствует, поэтому можно сразу переходить к установке материнской платы. Для этого производитель рекомендует открутить один винт с накатной головкой на задней стенке, затем немного ослабить три винта в верхней части подложки под мат. плату, после чего её (подложку) можно будет полностью извлечь из корпуса, положить на стол и с удобством приступить к установке.

Для фиксации материнской платы необходимо расставить в нужные места полые шестигранники с резьбой. Монтажные отверстия предусмотрены для всех типов плат: mATX, ATX и eATX. Для облегчения процесса установки стоек в комплекте с корпусом идет небольшая отвертка. Как это ни странно, но в нашем случае три из шести шестигранников оказались с бракованной резьбой, винты в них вкручивались со страшным скрипом и очень большим усилием.

Установка оптического привода проходит следующим образом: первым делом нужно выдавить алюминиевою заглушку пальцами изнутри (что не так-то просто), затем установить привод (или другое устройство аналогичных габаритов) на его законное место. Фиксация производится 4 или 8 винтами, во время закручивания которых устройство приходится придерживать одной рукой.

Корзина для жестких дисков крепится к шасси двумя винтами, открутив которые можно извлечь её из корпуса. Далее непосредственно к жесткому диску прикручиваются 4 винта с резиновыми прокладками, призванными снизить шум и вибрацию. После этого HDD просто закатывается в корзину, «вгрызаясь» демпферами в специально обученные углубления. Получается весьма надежно, но если есть желание, то усилить крепеж можно дополнительным винтом под крестовую отвертку.

Ребро жесткости, мешающее беспрепятственной сборке компьютера, можно снять, открутив всего два винта.

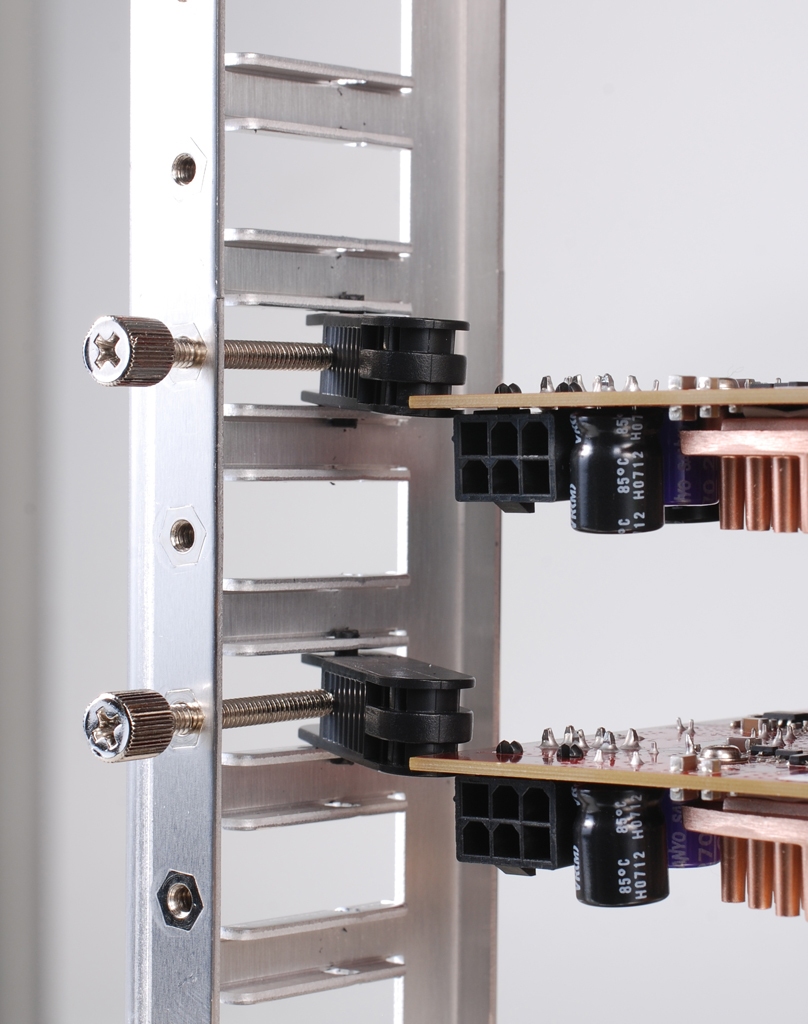

Шасси PC-P80 предусматривает установку видеокарт длиной до 35см — отличный показатель, хотя от таких габаритов глупо ожидать меньшего. После снятия перфорированной заглушки, установки видеокарты или другой массивной платы расширения, её можно дополнительно зафиксировать с помощью пластикового держателя.

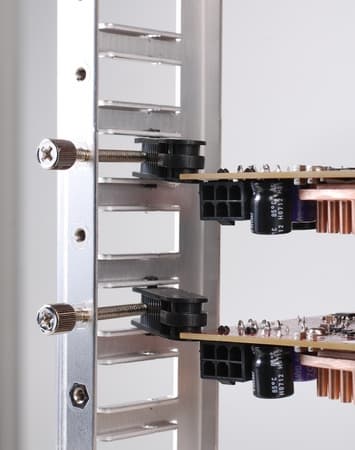

Держатели предусмотрены как под обычные платы, так и под низкопрофильные. Одним концом он крепится к ребру жесткости, а другим упирается в плату. Необходимый уровень давления достигается за счет фиксации держателя длинным винтом. Довольно трудно описать эту конструкцию словами, однако принцип её действия хорошо виден на фотографии. Необходимо учитывать, что слишком сильное давление на держатель может привести к деформации как шасси (что не столь страшно), так и материнской платы. Будьте внимательны.

Чтобы установить в корпус блок питания, необходимо сначала привинтить к нему комплектную рамку, а затем уже эту рамку прикрутить к корпусу винтами с накатной головкой. Внутри корпуса для БП предусмотрена своеобразная корзина в крупную дырку. Это несколько упрощает монтаж, но и немного увеличивает шум блока при условии использования 120мм вытяжного вентилятора.

Контроллер с передней панели подключается к стандартному четырехпиновому разъему, более известному как «молекс». Опять же странно, но вот уже второй раз при знакомстве с корпусом высшей ценовой категории мы вынуждены наблюдать очень низкое качество контактов на разъеме для подключения — они очень легко сминаются, выпадают и вообще отнимают у сборщика непростительно много нервов. Странная экономия на мелочах.

При помощи мультиметра удалось определить максимальное и минимальное напряжение, выдаваемое контроллером — 11 и 7 вольт соответственно. Весьма посредственный, но вполне ожидаемый результат. Скорость вращения при этом приблизительно равна 1200 и 800 оборотам в минуту.

Все разъемы с фронтальной панели подключаются монолитными восьмипиновыми колодками. Для аудио разъема предусмотрено подключение как к HDA, так и к AC`97 варианту кодека.

Lian Li PC-P80

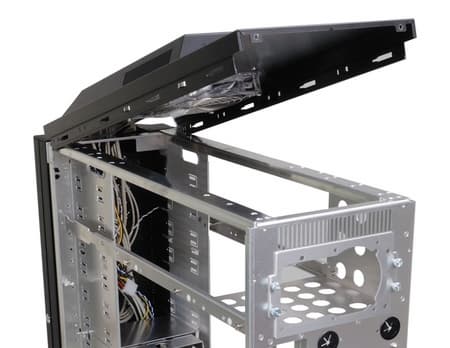

Напоследок отметим, что шасси Armorsuit является практически полностью разборным. Большинство деталей крепится на винтах, а не на клепках. Переднюю дверцу, при желании, можно снять и перевесить на открытие в правую сторону. Правда для этого придется довольно много повозиться с переносом петель, замков и проводов, но все же это документированная особенность PC-P80.

Lian Li PC-P80

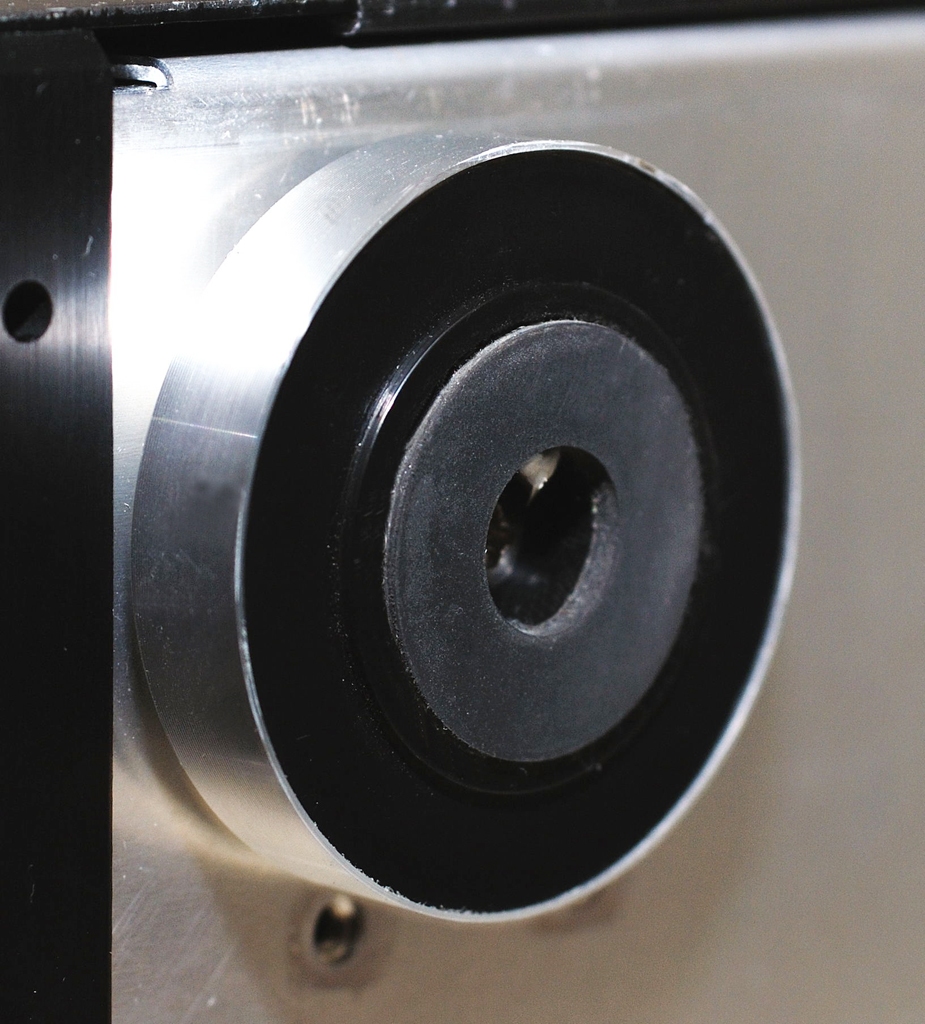

Так же можно заменить комплектные ножки (круглые, с резиновыми вставками) на колеса с тормозами, но покупать их нужно отдельно. Кроме того для этого и других корпусов Lian-Li можно приобрести альтернативную верхнюю и боковые стенки, картридеры, термометры и декоративные шторки для пятидюймового отсека, дополнительные корзины для жестких дисков и многое, многое другое. Полный перечень аксессуаров можно найти в комплектном рекламном буклете. Остается только надеяться, что рано или поздно хотя бы часть из них появится в российской рознице.

В целом, удобство сборки компьютера в PC-P80 трудно назвать высоким. Особенно если это первое знакомство с данным шасси. На изучение инструкции, откручивание и закручивание винтов, попытки разобраться, что к чему и борьбе с коннектором фронтального контроллера вентиляторов уходит по-настоящему много времени. Но это, по всей видимости, особенность большинства корпусов, претендующих на уникальность, так что не стоит считать это особо значимым недостатком.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы:

  • Max_Power — ATI Tool (тест 3D View) совместно с PRIME95 (два потока) в течение часа
  • COPYTEST — непрерывное копирование 108 файлов общим объемом 3,41 ГБ в течение 30 минут с одного логического раздела HDD на другой
  • Min_Power — работа компьютера в фоновом режиме с загруженной ОС

Конфигурация тестового стенда:

  • Процессор Pentium D 805 2,66 GHz
  • Кулер Zalman CNPS9500
  • Системная плата ASUSTek P5B-E
  • Видеокарта MSI GeForce 6800 GT
  • Оперативная память Corsair DDR2 533 MHz, 2048 Мб
  • Жесткий диск Seagate 160GB SATA2

На протяжении всего тестирования, температура в помещении находилась на отметке в 24 градуса по Цельсию. Для обеспечения системы питанием использовался блок питания ISO 450-LPP (350Вт) со 120мм.


В обоих режимах тестирования вентилятор на задней стенке вращался на номинальных оборотах. Система охлаждения данного корпуса показала достаточную, но не выдающуюся эффективность, сравнимую с более простой и привычной схемой, включающей в себя два 120мм вентилятора на передней и задней стенке. Можно предположить, что при использовании более мощных видеокарт (в особенности если их будет две и более), а также в условиях применения RAID массива высокого уровня, превосходство решения от Lian Li будет более заметным.

Итоги

Топовый корпус от Lian Li обладает рядом интересных преимуществ, таких как безграничный объем, которого с лихвой хватит на самый мощный игровой компьютер, очень удобно моющийся пылевой фильтр и практически полное отсутствие пластиковых деталей.

В плане дизайна Armorsuit не сильно выделяется среди конкурентов, а яркая, неотключаемая синяя подсветка способна понравиться далеко не всем. Алюминиевое шасси, как показывают тесты, никакого выигрыша в плане качества охлаждения корпусу не дает. Зато негативно сказывается на его механической прочности, и в этом плане PC-P80 полностью не спасают даже многочисленные системы защиты от вибраций и шумоизоляция.

Глядя на цену корпуса, которая на момент написания статьи превышала 600$, становится очень трудно рекомендовать его к покупке вообще кому бы то ни было. Ведь за эти деньги можно купить неплохой игровой компьютер или игровую приставку последнего поколения (а то и две). А если учесть, что и корпус сам по себе далек от идеала, то круг потенциальных покупателей сужается до весьма ограниченного общества поклонников продукции компании Lian Li. Но, впрочем, если финансы позволяют или просто из принципа хочется быть обладателем всего самого дорого, то Lian Li PC-P80 Armorsuit — ваш выбор.

 Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Корпус Lian Li PC-P80 Armorsuite предоставлен компанией Lian Li
