Бесшумный компьютер с двухконтурной системой водяного охлаждения


Чтобы падая с вершины
покоренная вода
быстро двигала машины
и толкала поезда

   Маршак С.Я. 1931г.

C приближением лета, весьма актуальна, стала проблема тепловыделения домашнего компьютера. Если зимой системный блок грел комнату так, что приходилось закрывать батарею центрального отопления, то с наступлением теплых дней, была уверенность в том, что старенький оконный кондиционер не справится с потоком тепла. А поскольку подошло и время апгрейда, было решено, сделать максимум возможного, с целью обеспечить комфортные условия работы.Распостраненные подходы к проблеме охлаждения компьютера

Базовый — приобрести готовый компьютер или комплектующие со штатными системами охлаждения. Типичный подход неискушенного пользователя, которых, кстати, подавляющее большинство, позволяет приобрести систему которая скорее всего будет работать и не перегреваться, но показатели шума вплотную приблизятся к медицинской норме в 45 Дб. Штатные кулера, как процессорные, так и для видеоплат, изготавливаются с целью минимизировать массу и соответственно цену. Производители видеокарт несколько более внимательны к ушам своих покупателей, существует достаточно много моделей видеокарт с пассивным охлаждением, а так же на рынке встречаются видеокарты с высокоэффективной и малошумящей системой охлаждения IceQ. Следует учесть, что производители компьютеров, оптимизируя соотношение цена/производительность, обычно, не ставят комплектующие имеющие качественные системы охлаждения, просто по причине их более высокой стоимости.

Видеокарта HIS ATI Radeon 3870 с системой охлаждения IceQ
Пример правильного подхода к реализации системы охлаждения видеокарты, низкоскоростной вентилятор прогоняет воздух через радиатор и выбрасывает за пределы корпуса.

Продвинутый — заапгрейдить систему охлаждения компьютера более совершенными вентиляторами, кулерами и реобасами. Большинство наших читателей отличаются именно таким подходом. Наиболее распространена в России продукция Arctic Cooling и Zalman. В итоге, собирается система, нередко насчитывающая десяток вентиляторов, все с оптимизированной крыльчаткой и гидродинамическими подшипниками. Текстолит печатных плат с трудом выдерживает килограммы меди высокоэффективных радиаторов, пронизанных тепловыми трубками. Штатные системы охлаждения отправляются на помойку… Результат от всех этих модных усовершенствований падает прямо пропорционально мощности системы, так как температура внутри корпуса стремительно растет с повышением мощности, и в топовых конфигурациях прокачка воздуха через корпус все равно вызывает значительный шум. Возникает тупиковая ситуация, когда каждый компонент системы достаточно бесшумен, скажем 18-20 Дб, но собранные вместе они дают 30-35 Дб еще более неприятного, за счет различного спектра и возникающих интерференций, шума. Стоит отметить и повышенную сложность очистки от пыли подобной конструкции. Если штатную систему легко чистить раз в полгода обычным пылесосом, то все эти тонко-реберные конструкции современных кулеров очистить весьма сложно. Проблеме пыли в корпусах, производителями почему-то не уделяется достаточное внимание, лишь некоторые корпуса снабжены весьма неэффективными пылевыми фильтрами. Между тем, измельченная вентиляторами пыль не только вредит охлаждению, осаждаясь на поверхности радиаторов, но и весьма вредна для здоровья человека, так как не задерживается бронхами и очень долго выводится из легких. Некоторые источники, считают что вред от мелкой пыли сопоставим с вредом от пассивного курения. Сильно страдают от пыли накопители CD/DVD и FDD, встречался даже кардридер забитый пылью до полной невозможности работы.

Экстремальный — некоторые люди в поисках идеала способны зайти достаточно далеко. В частности, проблему перегрева и пыли можно решить, приобретя у Zalman вот такой корпус:

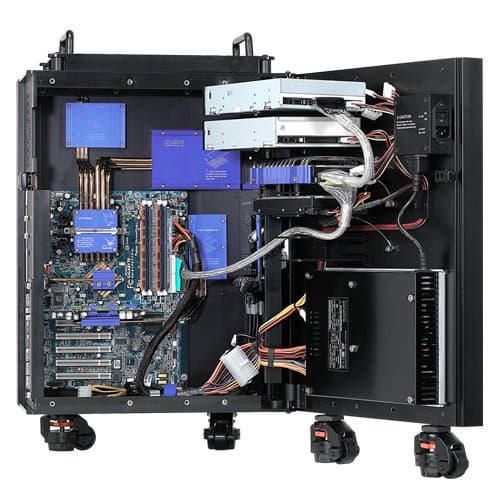

Корпус Zalman TNN 500

Те, кто решил собрать бесшумный медиацентр, могут обратить внимание на более компактный MiniATX вариант, стоящий вдвое дешевле.

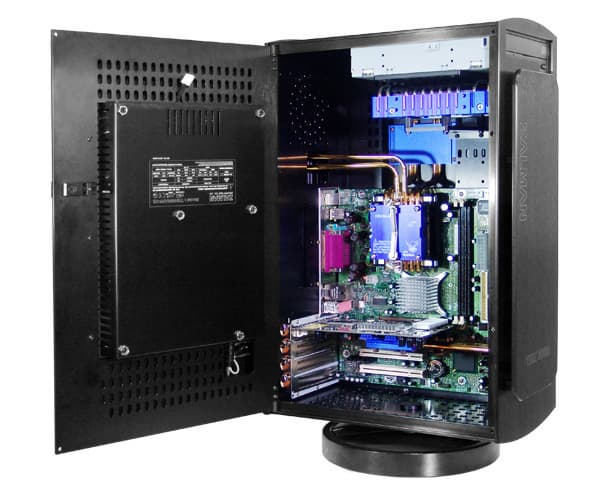

Корпус Zalman TNN 300

Впрочем, и эти, рассчитанные на пассивное охлаждение корпуса, производитель рекомендует для разогнанных и производительных систем, обдувать внешним вентилятором. Отказавшись от корпуса вовсе, можно попробовать обойтись пассивным охлаждением. Компьютер ваш будет выглядеть примерно вот так:

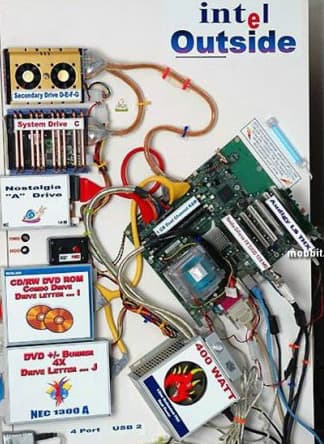

Компьютер на плоскости

Системы водяного охлаждения пользуются заслуженной популярностью у оверклокеров. Принцип их действия основан на циркуляции теплоносителя. Нуждающиеся в охлаждении компоненты компьютера нагревают воду, а вода в свою очередь, охлаждается в радиаторе. При этом радиатор может находиться снаружи корпуса, и даже быть пассивным.

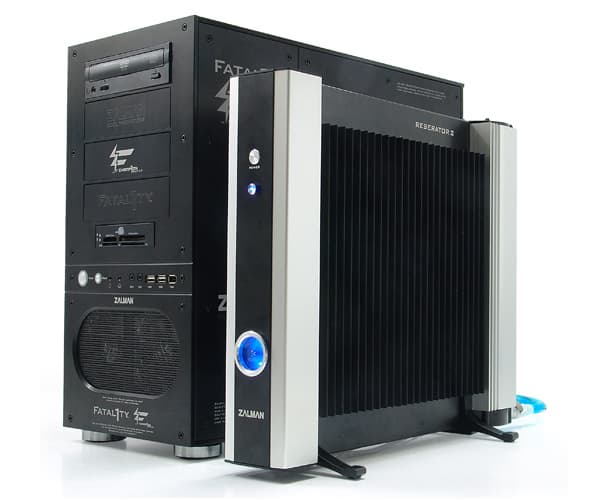

Zalman Reserator 2
Одна из наиболее совершенных систем водяного охлаждения, Zalman Reserator 2
MSRP 350$

Следует отметить существование криогенных систем охлаждения для ПК, работающих по принципу смены фазового состояния вещества, подобно холодильнику и кондиционеру. Недостатком криогенных систем является высокий шум, большая масса и стоимость, сложность в инсталляции. Но только используя подобные системы, возможно добиться отрицательной температуры процессора или видеокарты, а соответственно и высочайшей производительности.

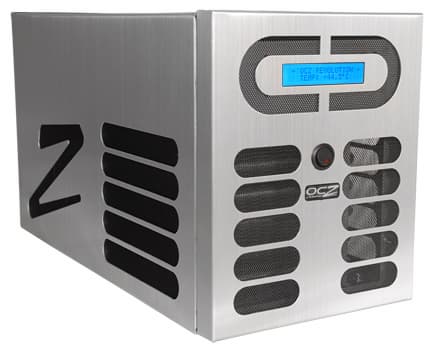

Cryo-Z фреоновая система охлаждения процессора
Серийная «фреонка» Cryo-Z, производства OCZ Technology
MSRP 400$

Исторически так сложилось, что блоки питания обделены бесшумными системами охлаждения. Во многом это обусловлено тем, что они рассеивают 15-25% потребляемой компьютером энергии. Вся эта мощность выделяется на разных, активных и пассивных компонентах блока питания. Греются силовые диоды и ключи инверторов, трансформаторы и дроссели… Традиционная схема компоновки блока питания требует переосмысления с переходом на внешнее охлаждение. Блоки питания с возможностью подключения к водяной системе охлаждения производит только одна компания.

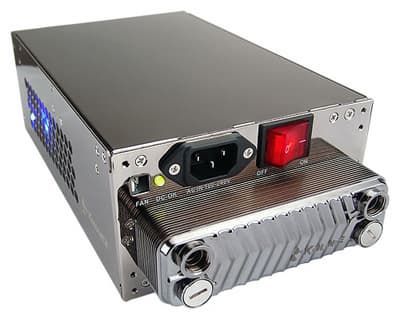

БП ATX с водяной системой охлаждения и пиковой мощностью 1700 Вт!
БП Koolance 1300/1700 PSU-1300ATX-12N
MSRP 600$

Бесшумные блоки питания других производителей маломощны, либо являются бесшумными только до определенной, весьма небольшой нагрузки.

Безвентиляторный ATX БП пиковой мощностью 400 ВтATX БП пиковой мощностью 570 Вт, бесшумен до 150 Вт
Gembird CCC-PSU4X-S
держит до 13 А по 12В шине
Topower Top-570NF
пиковая мощность 570 Вт
бесшумен до 150 Вт

К сожалению, производители БП в настоящее время не выпускают блоки питания мощностью свыше 400 Вт с пассивной системой охлаждения. Отчасти это связано с возросшими требованиями к мощностным параметрам БП, отчасти с нежеланием производителей искать новые решения (таким решением могло бы быть к примеру, заливка внутренностей ИБП теплопроводным компаундом, использование тепловых трубок). В сложившейся ситуации, можно рекомендовать обратить внимание на блоки питания, отвечающие требованиям программы 80plus gold. Обладая КПД около 90%, такие БП могут обеспечить минимальный уровень шума системы охлаждения.Создание полностью бесшумного компьютера

Учитывая вышеизложенное, и имея определенные финансовые ограничения, было начато проектирование бесшумного компьютера. Очевидно, система охлаждения была выбрана жидкостная. На барахолке, по весьма сходной цене, был приобретен корпус с интегрированной системой охлаждения, Koolance PS2-901BW.

Корпус Koolance PS2-901

Система охлаждения включает в себя помпу, радиатор в верхней части корпуса, три низкооборотистых вентилятора GlacialTech GT80252BDL-2, блок термоконтроля и индикации.

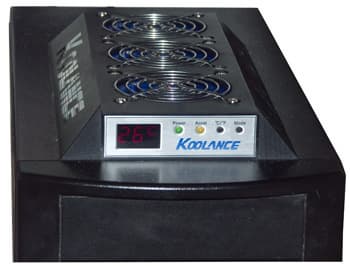

Панель термоконтроля корпуса Koolance PS2-901

Выбор блока питания оказался однозначен, только FSP ZEN 400 обладает полностью пассивной системой охлаждения, высоким КПД и достаточной мощностью. Несмотря на это, при тестировании на нагрузке в 300 Вт, радиатор БП разогрелся до 78 градусов. В связи с чем, было принято решение, установить на радиатор блока питания парочку имеющихся у меня водоблоков Zalman ZM-WB1, и проблема перегрева была решена.

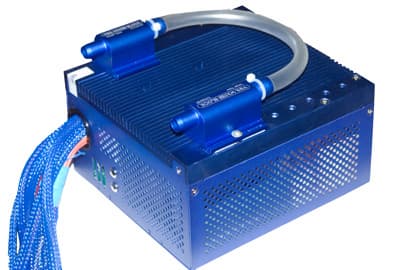

Блок питания FSP Zen 400 с установленными водоблоками Zalman ZM-WB1
Блок питания FSP Zen 400 с установленными водоблоками Zalman ZM-WB1

Материнская плата была выбрана Elitegroup P35T-A, бюджетное решение, тем не менее, собранная на чипсете, поддерживающий новые 45 нм процессоры на 1333 МГц шине и гигабитную сеть на чипе Intel 82566. С целью предотвращения перегрева в условиях отсутствия обдува, на северный мост был установлен водоблок Zalman ZM-NWB1, а на процессор Intel Core 2 Duo E7500 соответственно Zalman ZM-WB4 Plus.

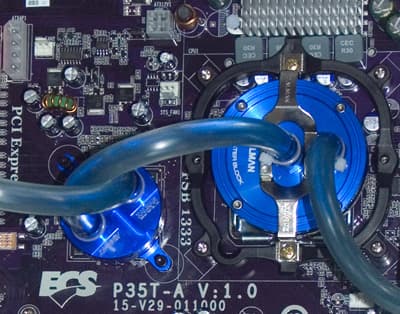

Водоблоки Zalman на северном мосту и процессоре

Имеющийся на северном мосту радиатор был переставлен на южный мост, сменив там тонкую алюминиевую пластинку. Охлаждение стабилизатора напряжений мне показалось достаточным, но возможно, после установки четырехядерника придется ставить ватерблок и туда. Впрочем, к тому времени я надеюсь обзавестись материнской платой с интегрированной системой охлаждения, к примеру Foxconn BlackOps или ASUS Blitz . Поскольку Zalman ZM-GWB3850 найти в продаже не удалось, на видеокарту Sapphire HD 3870 был установлен ватерблок Zalman ZM-GWB2, а на микросхемы памяти и радиатор стабилизатора питания, были наклеены с помощью термоклея Алсил-5, дополнительные радиаторы.

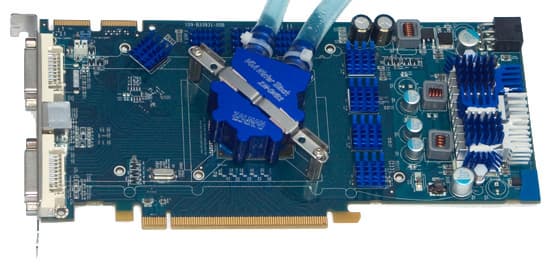

Sapphire HD 3870 с ватерблоком Zalman ZM-GWB2

C целью сделать систему полностью бесшумной, в компьютер установлен твердотельный жесткий диск Transcend 2,5 SSD SATA, размером 32 Гб.

Transcend 2,5 32 ГБ SATA SSD
Скорость чтения/записи 150/90 МБ/сек

В дальнейшем, по мере удешевления дисков, планируется покупка четырехканального кэширующего контроллера и сборка массива RAID0 на основе твердотельных накопителей.

Изюминкой данного технического решения является двухконтурная система охлаждения. Предстоящая перспектива рассеивать в комнате несколько сотен Ватт меня нисколько не радовала, как по причине затрат на бесшумную реализацию этого проекта, так и по причине предстоящей летней жары. В поисках эффективного решения, был использован мировой опыт. В частности, уже достаточно давно, стойки датацентров охлаждают водопроводной водой.

Для начала было необходимо понизить давление с 6 атмосфер в водопроводе, до уровня который способен выдержать водоблок. Надежды на то, что они выдержат давление, более чем в одну-две атмосферы не было, и на отвод холодной воды был установлен понижающий давление редуктор.

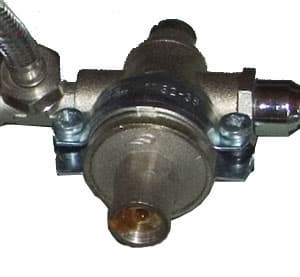

Редуктор давления воды

Для предотвращения засоров в тонких подающих трубках и каналах водоблока, после редуктора вода очищается фильтром тонкой очистки.

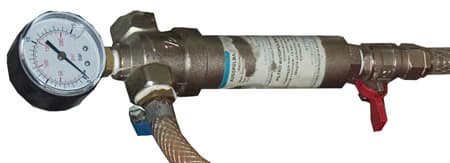

Фильтр тонкой очистки водопроводной воды

Для осуществления теплообмена между водопроводной водой и охлаждающей жидкостью в компьютере, был взят водоблок Zalman ZM-WB3 Gold на внутренний контур и полностью медный водоблок от Thermaltake Big Water на внешний контур. Они были соединены между собой через термоинтерфейс и образовали теплообменник для передачи тепла от внутреннего контура охлаждения к внешнему. В случае прекращения подачи холодной воды, по достижению устанавливаемого порога температуры теплоносителя, включаются три вентилятора штатной системы охлаждения.

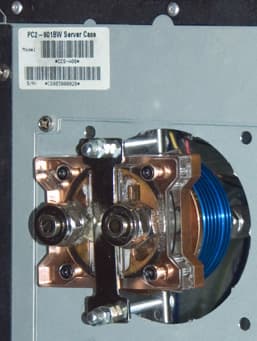

Водопроводная вода проходит через ватерблок Thermaltake

Во внутреннем контуре циркулирует смесь из дистиллированной воды и автомобильной охлаждающей жидкости G11, соотношением 80 к 20, добавка антифриза не дает воде загнивать и защищает систему от коррозии. Так как счетчика воды у меня не предусмотрено, после выполнения функции охлаждения, проточная вода стекает в канализацию. При очень небольшом расходе воды, текущей тоненькой струйкой, температура воды в системном блоке не превышала 30 градусов! И это при полной бесшумности системы.

* — В этой полной тишине, если прислушиваться, можно услышать шум текущей воды и урчание помпы. Поэтому, сама помпа и корпус компьютера изнутри, были шумоизолированы материалами Noisebuster.

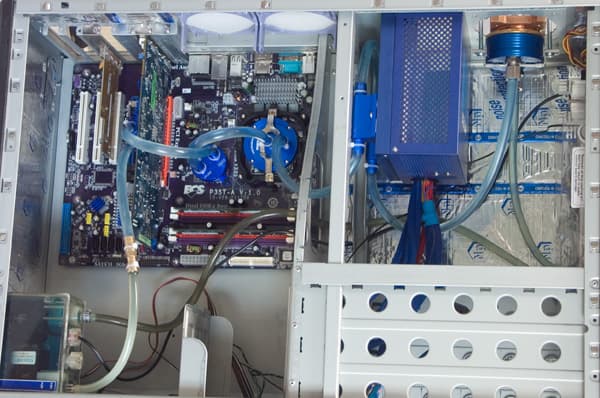

Система охлаждения собрана

Для проверки эффективности системы охлаждения, использовались две конфигурации программного обеспечения.
Idle — загружен рабочий стол операционной системы Windows Vista Ultimate x64 SP1.
3D — выполняется тестовый пакет Futuremark 3Dmark Vantage.
В обоих режимах использовалась штатная система водяного охлаждения Koolance, без подключения к холодной воде.
Idle Water и 3D Water — в теплообменник внешнего контура подавалась холодная вода температурой около 17 градусов, вентиляторы штатной системы ошлаждения не работали.
Idle Air и 3D Air — использовалась штатная, однослотовая, система охлаждения видеокарты ATI Radeon HD 3870 и процессорный кулер Neon 775 производства GIGABYTE.
Теплоносителем в первых четырех тестах является вода внутреннего контура охлаждения, а в двух последних тестах — воздух внутри системного блока. Для получения стабильных результатов, все тесты выполнялись в течении часа, а показания о максимальной температуре снимались с помощью программы HWMonitor.

Из графика следует, что охлаждение водой значительно эффективнее, чем охлаждение воздухом. В частности, в системе охлаждаемой воздухом, во время простоя, зафиксированы параметры нагрева аналогичные нагруженной системы охлаждаемой водой! Система, охлаждаемая во время работы 3D теста воздухом, достаточно быстро прогрела воздух внутри системного блока до температуры выше 45 градусов. Неудивительно, что температура процессоров приблизилась к 80 градусам, а вентиляторы зашумели на полную мощность.

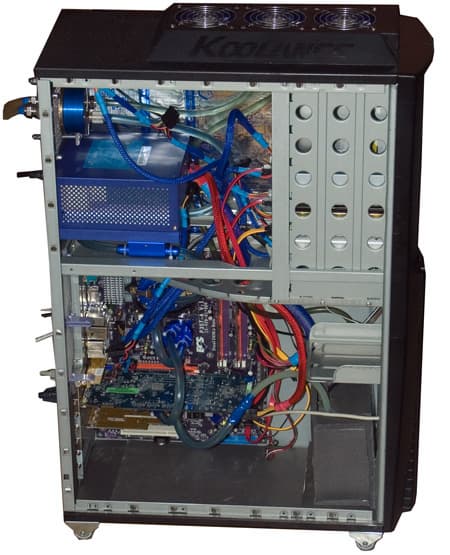

Бесшумный компьютер в работе
Бесшумный компьютер собран и работает

Цена вопроса и вопрос цены

Многие задают себе вопрос, какова цена тишины. Ниже приведена таблица, отражающая примерное удорожание компьютера с различными вариантами охлаждения. В качестве «эталона» была подсчитана стоимость типичного компьютера базовой конфигурации:

  • Процессор Intel Core Duo E7200 — 3600р.
  • Кулер GlacialTech Igloo 5062 — 250р
  • Материнская плата Elitegroup P35T-A — 2050р
  • Память 2x2 ГБ DDR2 PC6400 — 1900р
  • Видеокарта Sapphire Radeon HD 3870 512 МБ — 4350р
  • Жесткий диск 250 ГБ Seagate Barracuda 7200.10 SATA — 1400р
  • DVD-RW NEC-7190 SATA — 700
  • Корпус Delux DLC-SH496 400 Вт — 2000р
  • Дисковод FDD 3,5 TEAC — 150р
  • Итого: 16400р
ОхлаждениеУлучшенное воздушноеБесшумное воздушноеВодяноеБесшумное водяное
КомпонентыCPU Cooler Zalman CNPS9700Видеоплата HIS 3870 ICEQ3Zalman TNN 300Thermaltake
Big Water 745ватерблоки Zalman
NWB1 и GWB2
Zalman Reserator 2БП FSP ZEN 400
Удорожание2300р 14%14800р 90%5000р 30%10900р 65%

Для корректного подсчета, цена заменяемых компонент вычиталась из общей суммы, и графа удорожание содержит «чистую» сумму, на которую данная конфигурация становится дороже базовой.

Для интересующихся, привожу расчет удорожания описанной в статье системы:

  • Корпус Koolance PS2-901BW Б/У — 1000р
  • Ватерблок Zalman ZM-WB4 Plus — 700р
  • Ватерблок Zalman ZM-NWB1 — 500р
  • Ватерблок Zalman ZM-GWB1 — 500р
  • Ватерблок Zalman ZM-NWB2 — 500р
  • Ватерблок Thermaltake Big Water Б/У — 200р
  • Трубка силиконовая 10 метров — 250р
  • БП FSP ZEN 400 — 3700р
  • Твердотельный жесткий диск 32 ГБ Transcend — 3100р
  • Фильтр тонкой очистки воды — 300р
  • Регулятор давления воды — 250р
  • Шумоизолирующий материал Noisebuster — 350р

С зачетом корпуса и блока питания, сумма удорожания составляет 8250р или 50%, бесшумный жесткий диск прибавляет к этому еще 3200р (20%). Такова на настоящее время цена полной бесшумности компьютера.

Что дальше?

С целью экономии воды, возможно изготовление трехконтурной системы охлаждения, в которой теплообменник крепится непосредственно на трубу магистрали холодной воды, и жидкость этой, промежуточной системы, прокачивается отдельной помпой. Весьма интересна возможность расположить между первым и вторым контуром полупроводниковый холодильник на эффекте Пельтье.

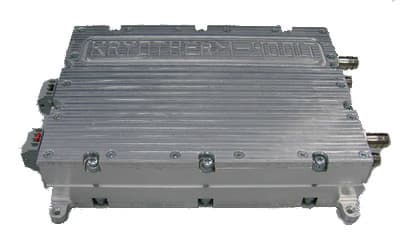

Теплообменник Kryotherm 400LT

Применение подобных, прогрессивных решений, позволяет достигнуть рекордной производительности при полном отсутствии шума.

В связи с вышеизложенным, непонятна низкая активность производителей комплектующих по оснащению материнских плат, видеокарт и блоков питания системами водяного охлаждения. Крайне необходимой является разработка штуцера, конструкция которого позволит подключать компоненты без риска разлива теплоносителя.




13 мая 2009 Г.
