Корпус Hiper Osiris (HTC-1K514)


Физические параметры
Ширина202 мм
Высота452 мм
Длина526 мм
Масса8,4 кг

В начале 2008 года нами был протестирован корпус Hiper Anubis, который являлся на тот момент первой и единственной модель полноразмерных корпусов формата ATX в производственной линейке этой компании. Надо сказать, что данный корпус можно было смело назвать удачным, несмотря на наличие некоторых мелких недостатков, но у кого их нет?

В том же 2008 году компания Hiper выпустила еще один корпус, который с одной стороны продемонстрировал обновленную современную компоновку, а с другой стороны должен был представить корпуса Hiper в более доступной ценовой категории. Как нетрудно догадаться сегодня именно этот корпус мы и рассмотрим.

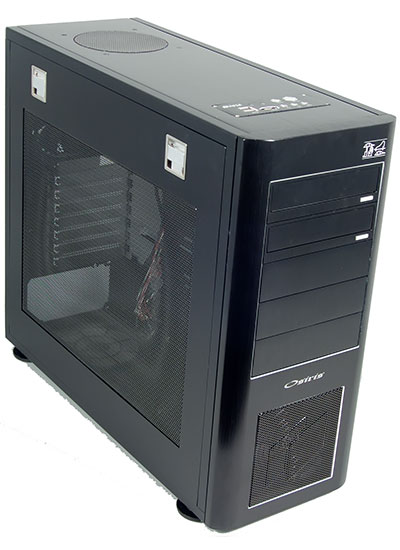

Итак, корпус Hiper Osiris формата ATX типоразмера miditower имеет однообъемную компоновку с нижнерасположенным блоком питания и продольно расположенным отсеком для жестких дисков.

В плане дизайна Osiris и Anubis несколько отличаются, хотя и имеют немало общих черт. При этом Anubis выглядит заметно более брутально, чему способствует оригинальный радиатор в верхней части корпуса, а также стилизованная под радиатор дверь спереди. Osiris выглядит более гладко и лощено. Что предпочтительней — сказать сложно, однако хочется отметить, что дизайн обоих корпусов вполне оригинален и запоминается надолго.

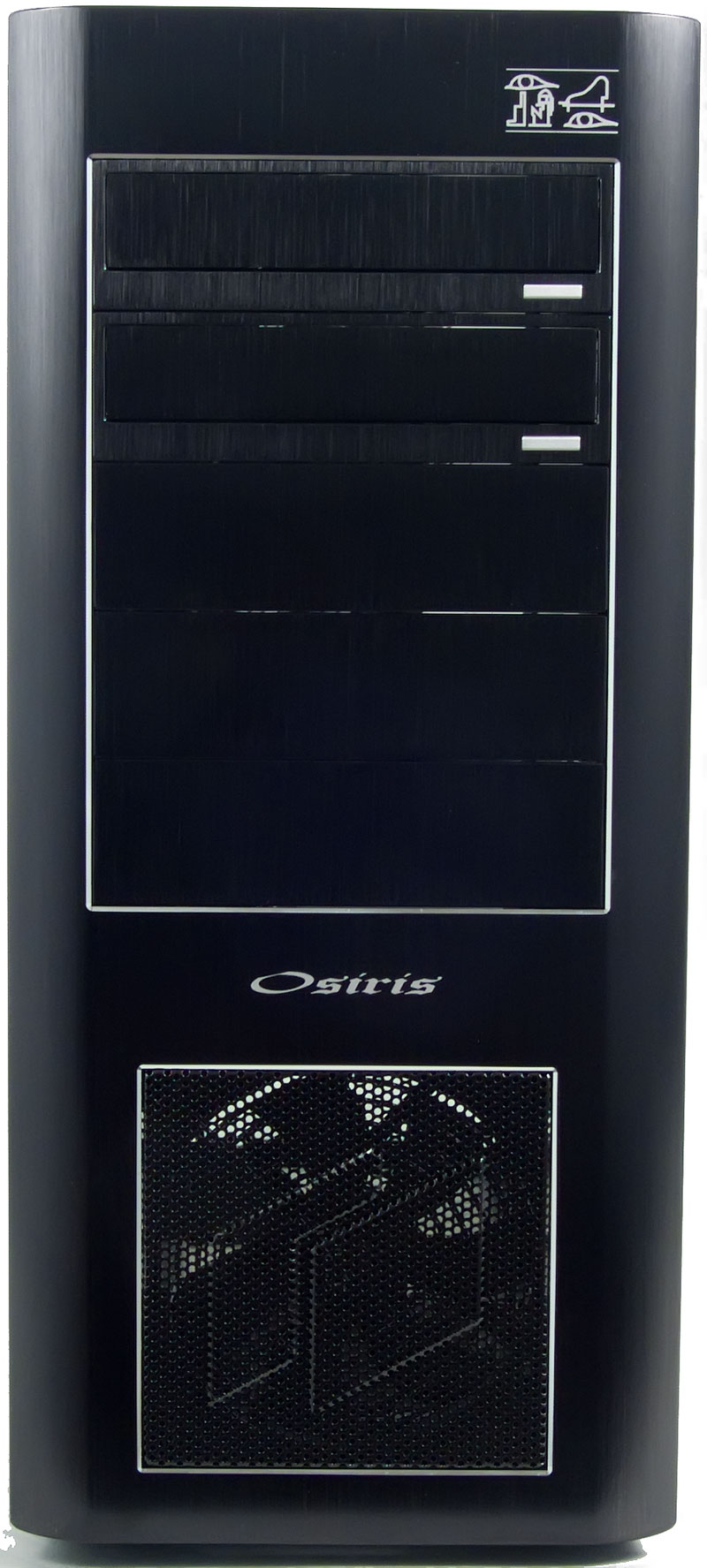

В корпусе Hiper Osiris нет декоративной двери, закрывающей переднюю панель, в отличие от старшей модели, где подобная деталь предусмотрена. Передняя панель корпуса выполнена из алюминиевого сплава, окрашенного в черный цвет. При этом производитель позаботился о пользователях, имеющих оптический привод цвета отличного от черного. Два верхних пятидюймовых отсека снабжены декоративными крышками. В нижней части передней панели расположено окно, забранное мелкоячеистой сеткой. Это конечно не пылевой фильтр, но все-таки защиту от крупных кусков пыли и шерсти подобное техническое решение обеспечивает.

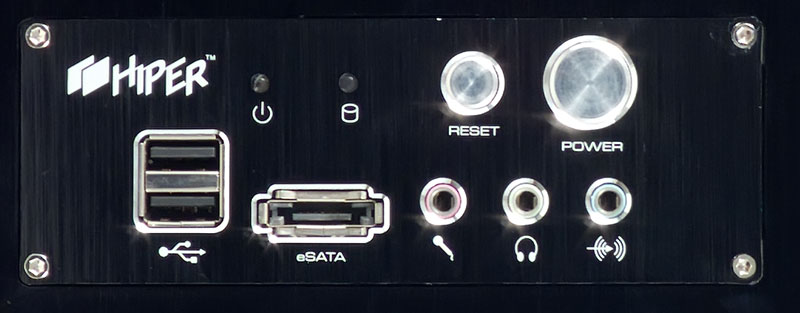

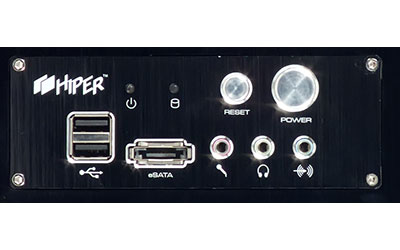

Органы управления и внешние разъемы расположены единым блоком на верхней панели корпуса в передней ее части. В его состав входят: 2 разъема USB, 1 разъем eSATA, кнопки включения (POWER) и перезагрузки (RESET). Взаимное расположение портов USB позволяет использовать их одновременно практически без ограничений.

При сравнении внешних блоков управления и коммутации корпусов Osiris и Anubis можно сделать вывод, что разработчики учли часть критики в их адрес, что повлекло добавление порта eSATA, который в ближайшее время должен стать стандартом де факто для внешних высокоскоростных накопителей. Отсутствие разъема для питания устройств SATA можно объяснить тем, что в большинстве своем внешние накопители имеют комплектный или встроенный блок питания и подключаются непосредственно к электрической сети общего пользования. Также стоит отметить кнопку перезагрузки увеличенного размера у Hiper Osiris, что позволяет ей манипулировать владельцам пальцев любых размеров.

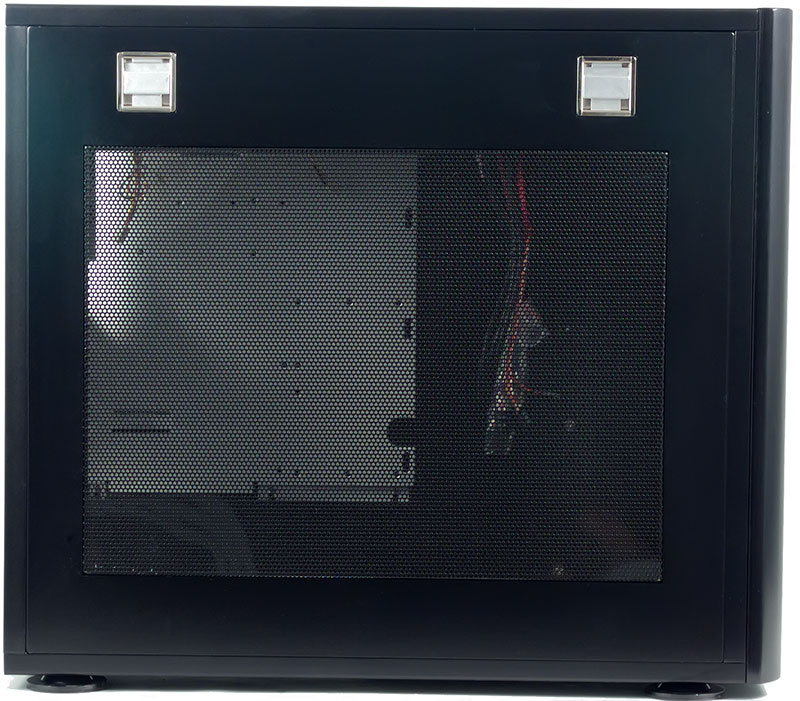

На правой боковой стенке размещено большое окно, закрытое куском прозрачного пластика с металлической сеткой. На жесткости конструкции стенки наличие данного элемента сказалось положительно.

Каждая из двух боковых стенок фиксируется при помощи двух подпружиненных зажимов с нижней стороны и двух защелок с верхней. Нажимать на внешнюю часть защелок удобно, единственное, что профиль этой самой верпхней части достаточно узок, что иногда доставляет дискомфорт при нажатии. Наиболее оптимальным вариантом являлась обрезиненная поверхность, но, видимо, в таком компактном механическом узле такое покрытие сложнореализуемо.

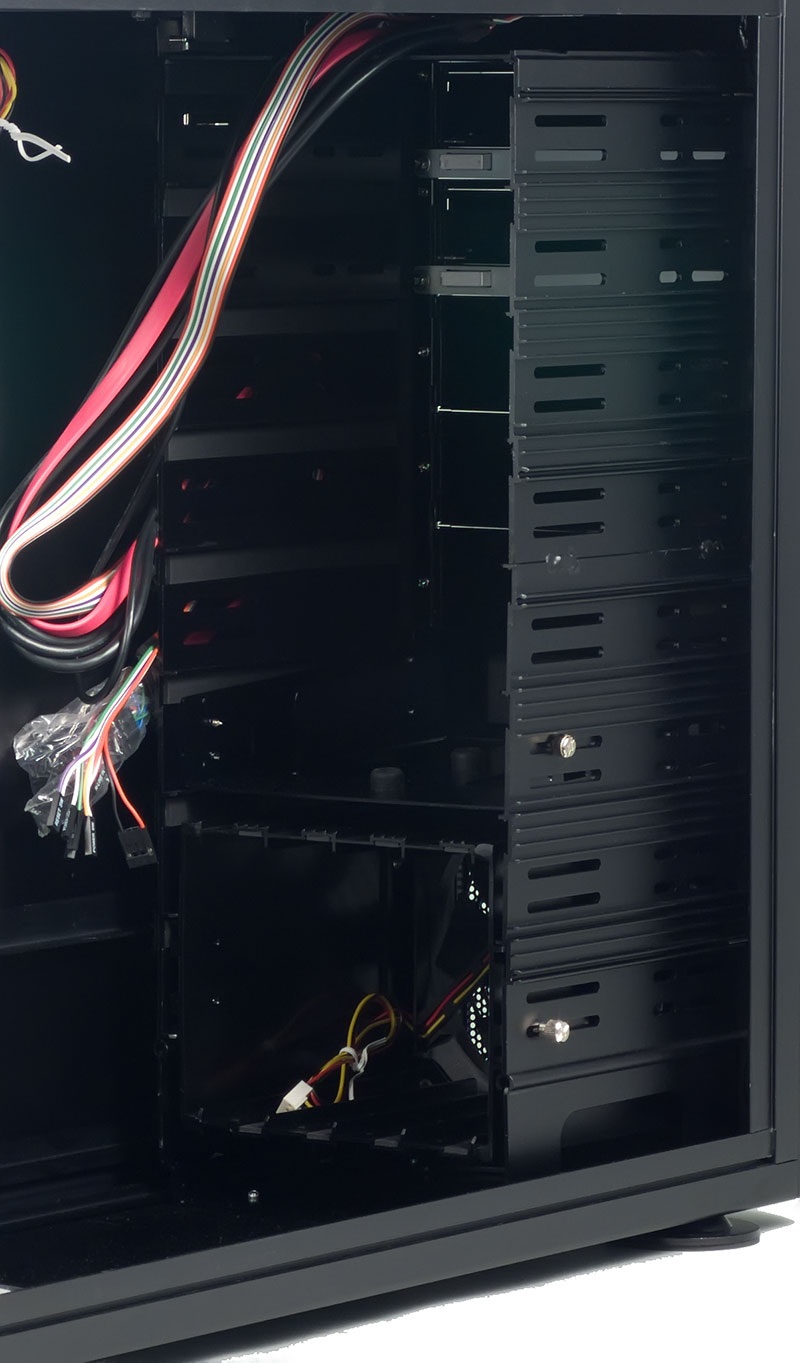

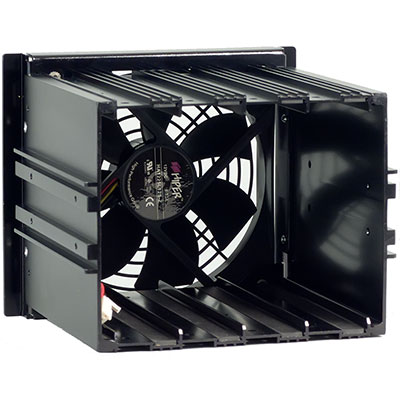

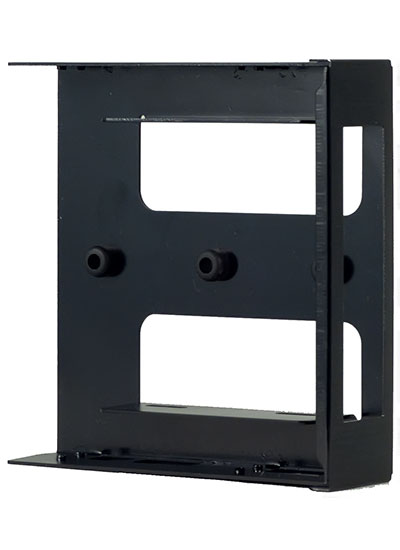

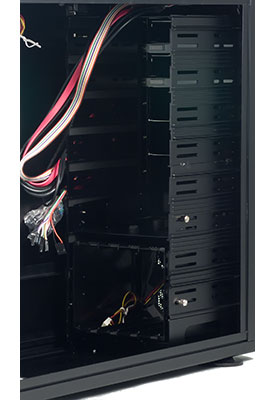

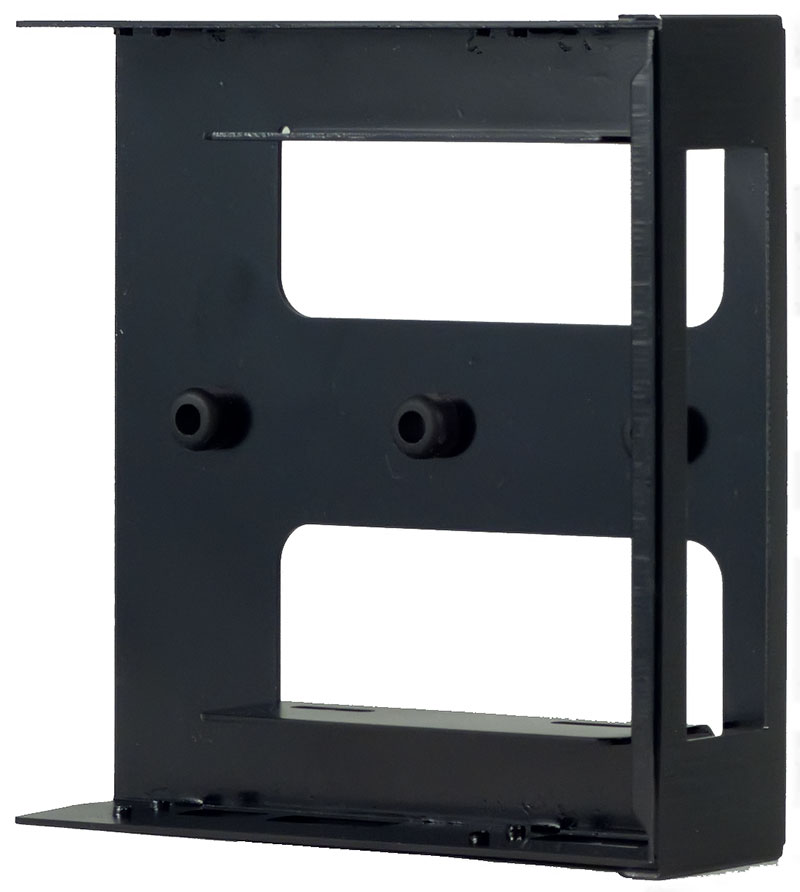

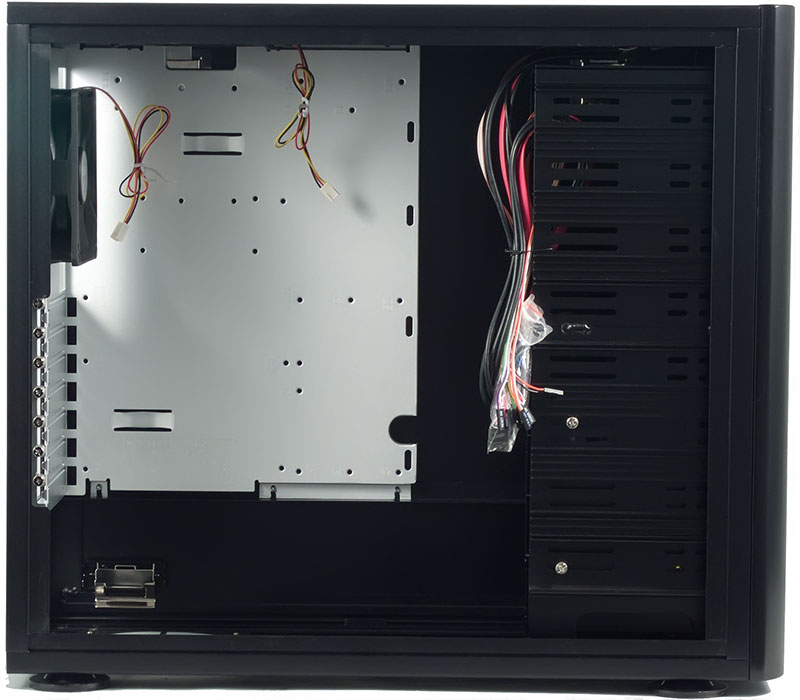

В корпусе размещен сплошной отсек для пятидюймовых устройств, куда установлена четырехместная корзина для жестких дисков, а также одноместный адаптер для установки любых трехдюймовых устройств, в том числе с внешним доступом и жестких дисков. Таким образом, в корпус можно установить до пяти жестких дисков не прибегая к использованию дополнительных переходников.

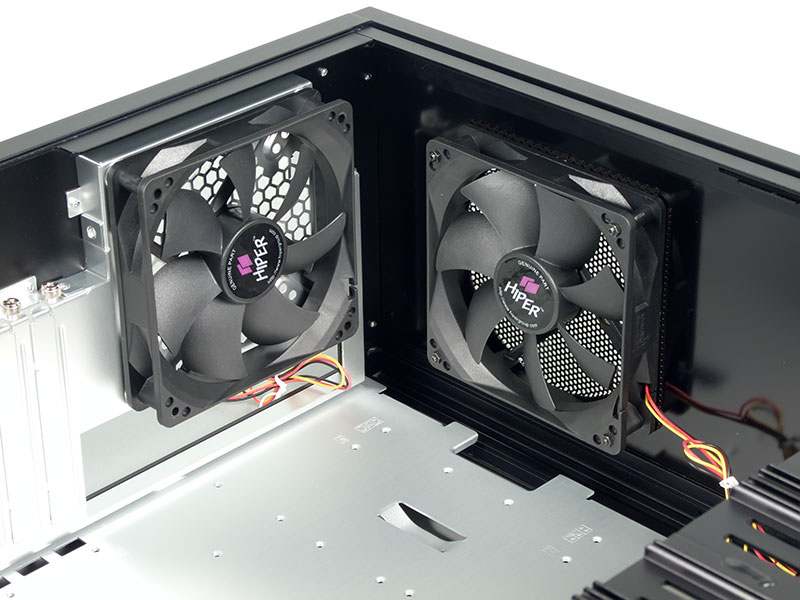

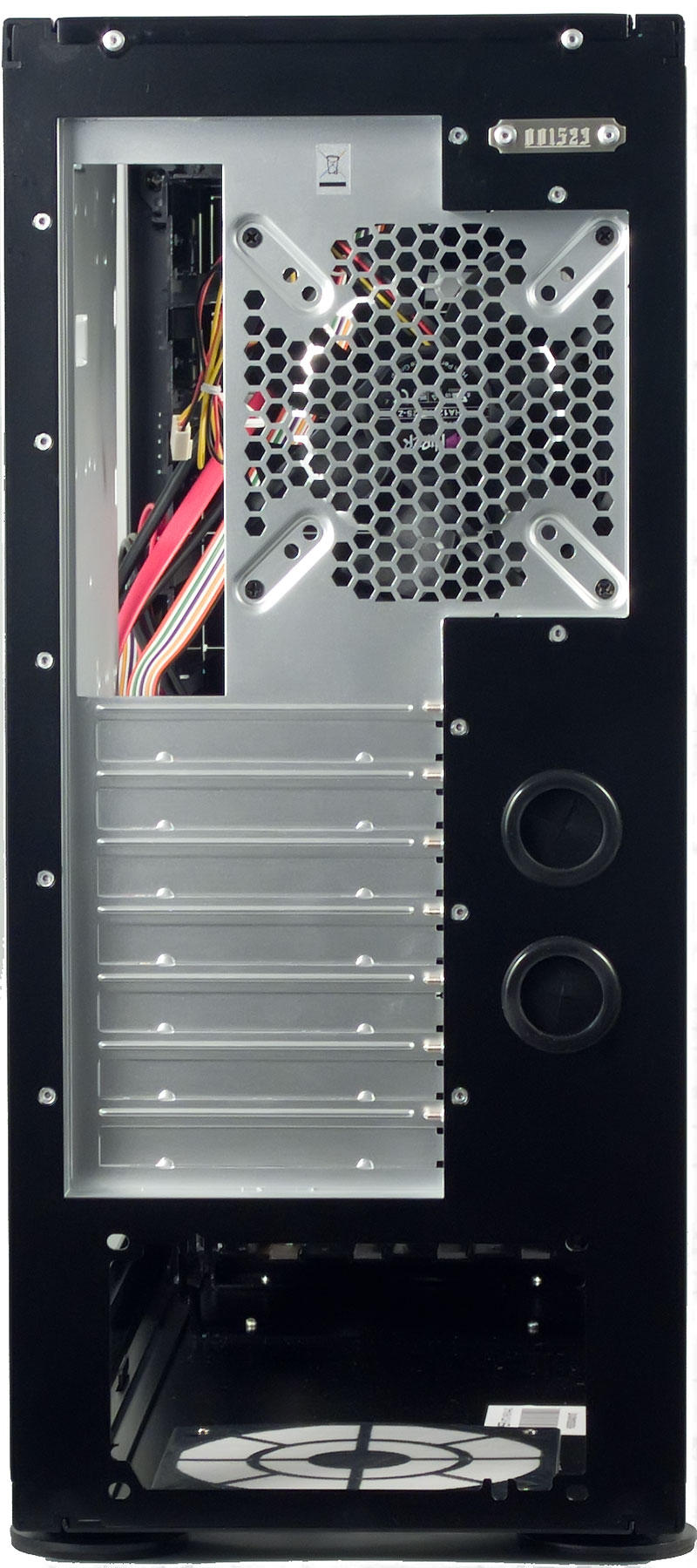

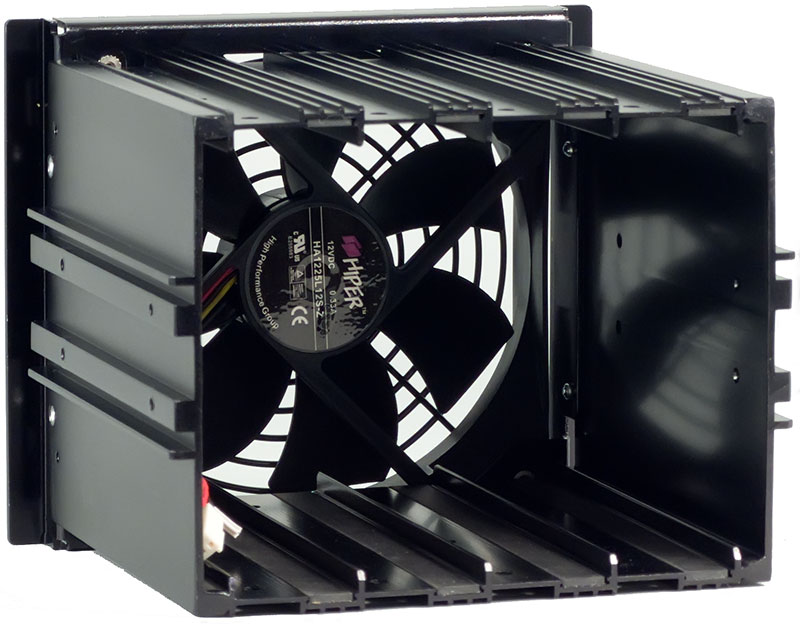

Вентиляция корпуса осуществляется при помощи трех вентиляторов, столько же имеется и посадочных мест для них. На корзине для жестких дисков установлен нагнетающий (приточный) вентилятор, вытяжные вентиляторы установлены на задней и верхней панелях. Подключение вентиляторов осуществляется при помощи трехконтактных разъемов (к системной плате). В комплекте поставляются два переходника 3pin-4pin(Molex), для подключения вентиляторов непосредственно к блоку питания.

В корпусе имеется единственный пылевой фильтр, расположенный под блоком питания. В общем то, большой нужды в установке блока питания вентиляторов вниз нет, поэтому можно было обойтись и без вентиляционного отверстия с этой стороны, а значит и без пылевого фильтра.

Зато куда как нужнее фильтры на верхнем и переднем вентиляционных отверстиях. Несмотря на то что верхний вентилятор работает, как вытяжной, при выключении системного блока или непосредственно данного вентилятора воздушный поток уже не будет проходить через данное отверстие, а значит и ничего не будет мешать проникновению и оседанию пыли через него. К тому же пользователь может просто снять верхний вентилятор, оставив пассивный выхлоп. Обычно разработчики корпусов не учитывают данный момент, и в лучшем случае верхнее вентиляционное отверстие закрывает мелкоячеистая сетка, как это сделано в тестируемом корпусе, а также в Hiper Anubis и Cooler Master Cosmos S, причем у последнего она быстросъемная и моющаяся.

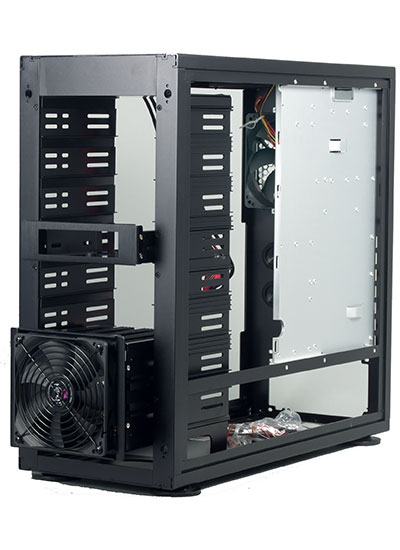

Жесткость шасси корпуса ничем не уступает корпусам из стали толщиной 0,8 мм, жесткость боковых и верхней панели все же ближе к аналогичным деталям, выполненным из стали толщиной 0,7 мм. То есть по данному параметру корпус превосходит большинство корпусов из легких сплавов, но уступает своему родственнику — Hiper Anubis.

Кстати, стоит отметить, что несмотря на некоторое внешнее сходство корпусов Anubis и Osiris отличий в конструкции у них довольно много. Помимо более тонких элементов у Osiris’а, правда не всех, у данных корпусов отличается способ сопряжения деталей. Так если в корпусе Hiper Anubis использовались в основном цельногнутые детали, соединенные сваркой и только задняя панель была присоединена с помощью заклепок, то в корпусе Hiper Osiris используется пазогребенная система соединения с фиксацией заклепками, что по идее снижает общую жесткость корпуса. Так что корпус получился немного «пожиже» Anubis’а, но, тем не менее, вполне приличным.

Оценить яркость подсветки вентиляторов и внешний вид корпуса можна на прилагаемом видеоролике.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума при работе трех комплектных вентиляторов на максимальных оборотах весьма высок. При отключении верхнего вентилятора и подаче на передний и задний вентиляторы пять вольт вместо двенадцати, уровень шума снижается насколько, что становится малоразличим. При таком режиме эксплуатации, сон в одной комнате с корпусом представляется вполне возможным.

Рузумеется, для того чтобы понизить скорость вращения нужно воспользоваться сторонним регулятором или изготовить подобный самостоятельно. В комплекте с корпусом подобных устройств нет.

Далее мы решили выяснить какое ослабление уровня шума обеспечит данный корпус за счет боковых стенок. Для этого в корпус была установлена системная плата с процессором и кулером Zalman CNPS 7000 AlCu, оснащенным вентилятором типоразмера 80 мм со скоростью вращения 3000 оборотов в минуту.

Результат очень даже неплохой, точнее хороший, особенно с учетом наличия вентиляционного отверстия на верхней панели.

Значения уровня шума от источника внутри корпуса в сборе, на примере моделей, протестированных в нашей лаборатории, можно увидеть в сводной диаграмме.

В целом по акустической эргономике корпус заслуживает хорошую оценку, так одновременно имеет и достойные показатели по ослаблению уровня шума от источника внутри корпуса, и вместе с тем позволяет получить от стандартной системы охлаждения низкий уровень шума без каких-то сложных манипуляций или замены вентиляторов.

Сборка системного блока

Заглушка задних портов ввода-вывода отсутствует, поэтому тратить время на ее извлечение не нужно. Первой операцией при сборке системы является установка блока питания, но, в принципе, БП можно установить и позже. Большинство корпусов с нижнерасположенными блоками питания позволяют достаточно свободно манипулировать блоком питания и после сборки системы при свободных нижних слотах расширения на системной плате. Это можно считать дополнительным бонусом, так как многие корпуса типоразмера мидитауэр с верхнерасположенным блоком питания позволяют снять или установить его только при полном снятии системной платы в случае использования габаритных кулеров.

Установка блока питания возможна в двух положениях: вентилятором вверх и вентилятором вниз. В последнем случае предусмотрен прямой забор воздуха снаружи корпуса через вентиляционное отверстие, расположенное в днище корпуса. Напомним, что это единственное вентиляционное отверстие в корпусе, оснащенное хоть каким-то пылевым фильтром. Несмотря на этот факт, при подобном размещении блока питания возможность наполнения его внутреннего объема пылью многократно возрастает.

Блок питания укладывается на пластиковую рамку пылевого фильтра, поэтому прямой термоконтакт БП и корпуса практически отсутствует. В принципе, вполне можно было обойтись и без рамки и даже без отверстия, а сделать нормальный подиум для блока питания, возможно с амортизацией, хотя и не обязательно, получив при этом теплоотвод от наиболее сильно нагревающейся нижней стенки БП, и тем самым немного снизив температуру блока питания.

При использовании системы Cable Management для прокладки жгута проводов разъема ATX12V потребуются провода длиной не менее 60 см. У большинства блоков питания длина данного жгута не превышает 50 см, поэтому при желании воспользоваться данной конструкцией рекомендуется заранее приобрести или изготовить соответствующий удлинитель.

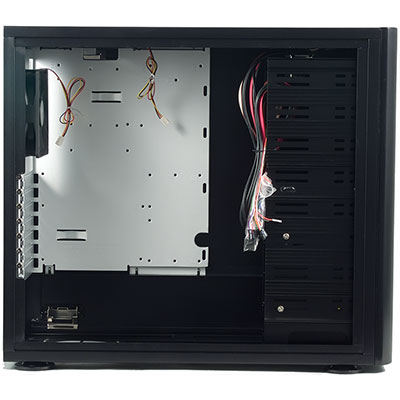

Системная плата устанавливается совершенно стандартным способом при помощи шестигранных полых стоек с резьбой. Нареканий к качеству исполнения данных деталей нет, также как к надежности крепления. Более удобной является установка при помощи заранее проштампованных элементов на основании для системной платы, выполняемых в виде полусфер или полукругов, в которых уже нарезана резьба. Оба способа схожи, однако во втором случае не тратится время на вкручивание стоек и поиска для них места.

Расстояние от верхнего края платы до верхнего вентилятора составляет около 25 мм, при необходимости верхний вентилятор можно снять, получив при этом еще 25 мм свободного места до верхней стенки. Данная информация может потребоваться при установке монструозных процессорных кулеров, коих сейчас не мало.

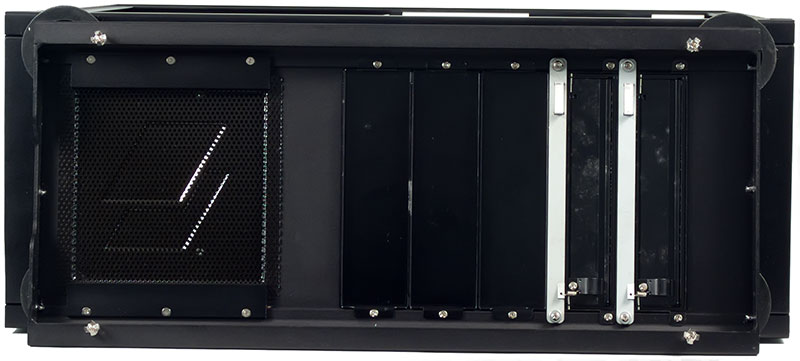

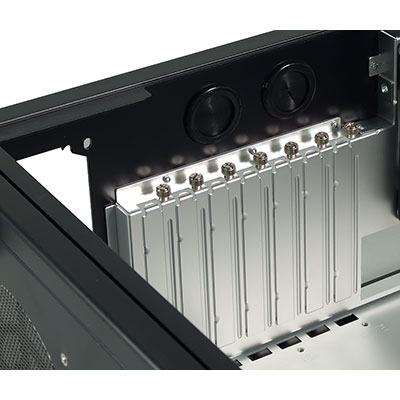

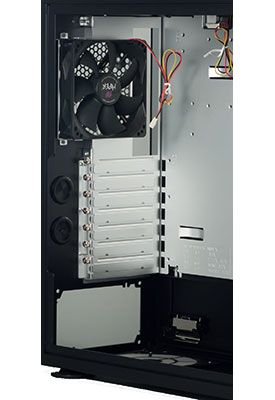

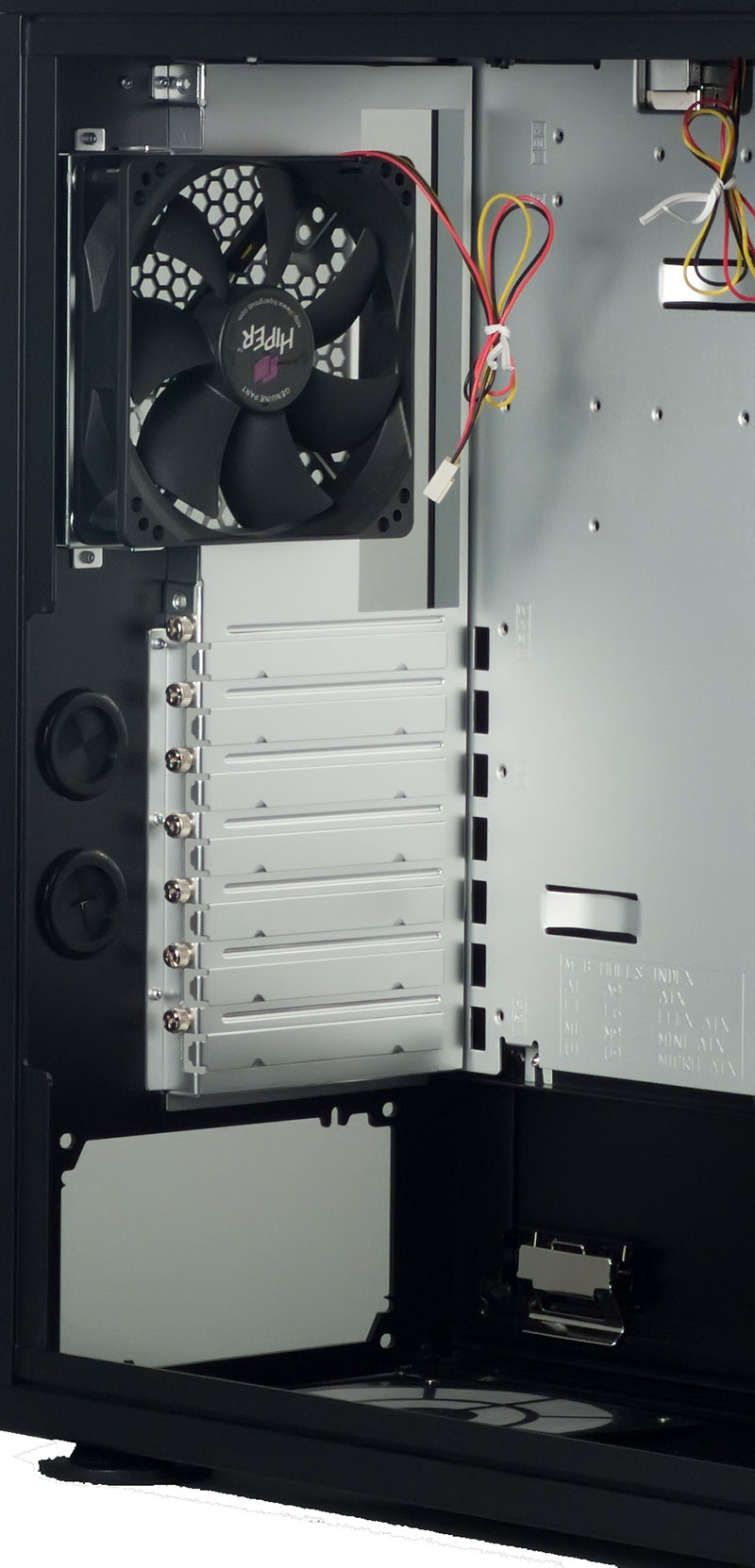

Фиксация плат расширения производится наиболее надежным и предсказуемым способом - при помощи винтов с накатными головками, которые предустановленны на соответствующей панели. Это плюс, к минусам можно отнести тот факт, что в корпусе с немалой стоимостью заглушки для карт расширения нужно выламывать, так как они припаяны в двух местах.

В данном корпусе возможна установка плат расширения, в том числе видеокарт, длиной до 32 сантиметров, то есть практически любую современную видеокарту можно установить без проблем.

Для установки жестких дисков необходимо: снять переднюю панель, извлечь корзину для HDD, установить жесткие диски и зафиксировать их винтами, установить корзину и переднюю панель на прежнее место. На первый взгляд кажется, что установка слишком усложнена, но зато при такой конструкции появляется возможность удобного манипулирования жесткими дисками не смотря на установленные карты расширения, что часто бывает необходимо в уже собранном системном блоке при удалении или добавлении дополнительных дисков.

Крепление жестких дисков осуществляется шестью винтами — по три с каждой стороны. После установки диски за пределы корзины практически не выступают.

Установка оптического привода производится также при помощи винтов. Некоторое время потребует процесс сопряжения привода и декоративной крышки, правда, единственное, что требует какой-либо регулировки - это глубина установки привода в отсеке.

Длина проводов до органов управления и индикации достаточна для подключения платы, лежащей на углу корпуса, вместе с тем длина проводов до разъемов не позволяет выполнить данную операцию. Подключение фронтальных разъемов осуществляется при помощи стандартных монолитных коннекторов, что весьма удобно.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы следующие тесты:

  • Max_Power — ATI Tool (тест 3D View) совместно с PRIME95 (два потока) в течение часа
  • COPYTEST — непрерывное копирование 108 файлов общим объемом 3,41 ГБ в течение 30 минут с одного логического раздела HDD на другой
  • Min_Power — работа компьютера в фоновом режиме с загруженной ОС

Конфигурация тестового стенда:

  • Процессор Pentium D 805 2,66 GHz
  • Кулер Zalman CNPS9500
  • Системная плата ASUSTek P5B-E
  • Видеокарта MSI GeForce 6800 GT
  • Оперативная память Corsair DDR2 533 MHz, 2048 Мб
  • Жесткий диск Seagate 160GB SATA2

В данном случае система вентиляции тестировалась в следующих конфигурациях:

  • с полным комплектом вентиляторов типоразмера 120 мм в количестве трех штук
  • без установленных корпусных вентиляторов (w/o fan)
  • с двумя вентиляторами типоразмера 120 мм на номинальных оборотах (12V)
  • с двумя вентиляторами типоразмера 120 мм на минимальных оборотах (5V)

В стандартном режиме работы системы вентиляции температура всех компонентов имеет умеренные значения. Стоит отметить, что температура жесткого диска не превысила тридцатиградусный рубеж даже при максимальной нагрузке на него в режиме копирования файлов.

Далее мы решили изучить эффективность верхнего вентилятора и зависимость температуры компонентов от скорости вращения переднего и заднего вентиляторов. В первом случае мы отключили верхний вентилятор, что привело к некоторому незначительному повышению температуры всех компонентов. После чего передний и задний вентилятор были переключены на питание от пяти вольт, что привело к более заметному повышению температуры, чем в первом случае, но тем не менее все значения остались на вполне нормальном уровне.

Даже в таком режиме эксплуатации температура жесткого диска составила всего лишь 29 градусов, что можно признать отличным показателем.

После отключения всех вентиляторов и проведения стандартного теста по копированию файлов температура жесткого диска составила 35 градусов, что находится в пределах нормы.

Итоги

Корпус оставил положительное впечатление, но имеет несколько недостатков. Толщина боковых и верхней панели хоть и достаточна, но могла бы быть и больше, отсутствие пылевых фильтров, там где они должны быть в корпусе премиум класса, а также необходимость снятия передней панели для извлечения отсека жестких дисков — это хоть и не особо серьезные, но все же довольно заметные недостатки.

Достоинства у корпуса тоже есть. Прежде всего, в достаточной мере надежная конструкция, удобная система крепления комплектующих при помощи винтов с накатной головкой, эффективная система охлаждения, хороший уровень акустического комфорта.

Разница в розничной стоимости корпусов Osiris и Anubis составляет всего 20 долларов, что на наш взгляд не соответствует разнице в материалоемкости и энергоемкости производства данных изделий. Представляется, что разница должна составлять 50 долларов или чуть больше.

 Средняя текущая цена (количество предложений) в московской рознице:

Корпус Hiper Osiris BlackН/Д(0)
Корпус Hiper Osiris SilverН/Д(0)
Корпус Hiper Osiris Gun MetalН/Д(0)


Корпус Hiper Osiris (HTC-1K514) предоставлен российским представительством Hiper Group



5 марта 2009 Г.
