Экспресс-обзор корпусов Heroichi

вторая серия: CI-6920B-35DU, LX-6A21S-30SU, LX-V30-20U-2i

Sorry, temp error.

Продолжаем знакомить читателей с корпусами для настольных ПК от немецкой компании COMPUCASE Europe GmbH; напомним, что в первой части мы рассмотрели модели LX-6CN3-AF30U, LX-6K28BS-AF30U, LX-6C28BS-F30U и LX-6812-30ARU. В этой части рассмотрим оставшиеся три модели,

  • Compucase CI-6920B-35DU — Super Midi Tower для систем на базе двух процессоров Xeon
  • Compucase LX-6A21S-30SU — Elegant Midi Tower
  • Compucase LX-V30-20U-2i — FlexATX Tower/Desktop
Корпус БП Примечание
CI-6920B-35DU HEC-350VDPT Low noise, 350 Вт
LX-6A21S-30SU HEC-300LRPT/S(SLN) Ultra Low Noise, 300 Вт
LX-V30-20U-2i HEC-200SRAT Low Noise, 200 Вт

CI-6920B-35DU

Технические характеристики:

  • Форм-фактор — Super Midi Tower
  • Размеры — 460x513x215 мм
  • Посадочные места — 5,25 дюйма — 4 внешних, 3,5 дюйма — 2 внешних (закрыты дверцей), 7 внутренних
  • Толщина металла ~ 0,8 мм
  • Посадочные места под дополнительные вентиляторы — 1, 120 мм
  • Слоты расширения — 7

Дизайн и внешний вид

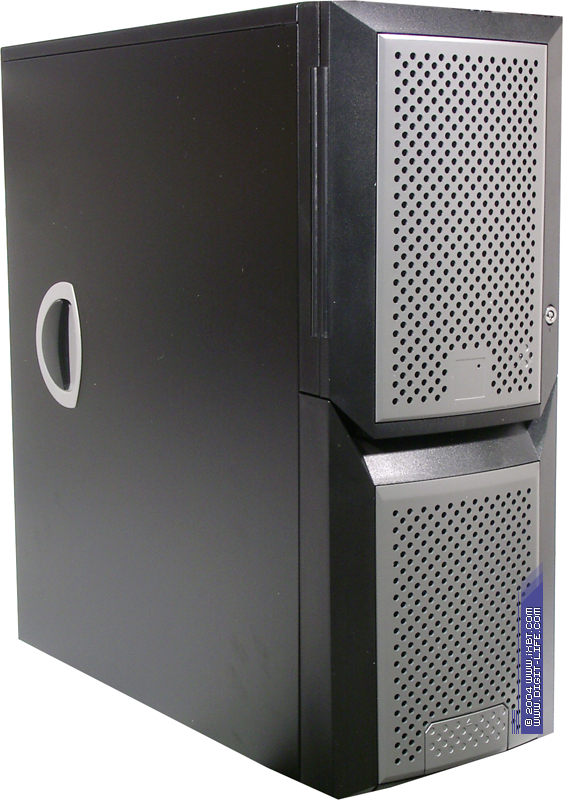

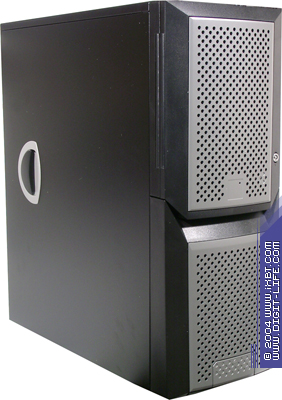

Первый взгляд на корпус пробудил воспоминания о серверных Full Tower — уж очень внушительно модель смотрится по сравнению с другими рассмотренными корпусами; однако, это действительно разновидность Midi Tower: 4 внешних отсека под 5,25-дюймовые накопители, 2 внешних и 7 внутренних отсеков под 3,5-дюймовые устройства.

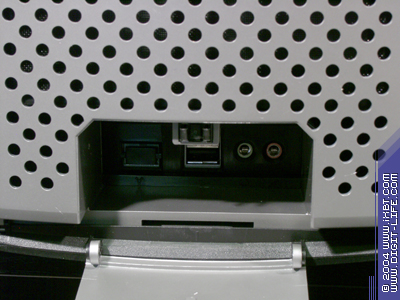

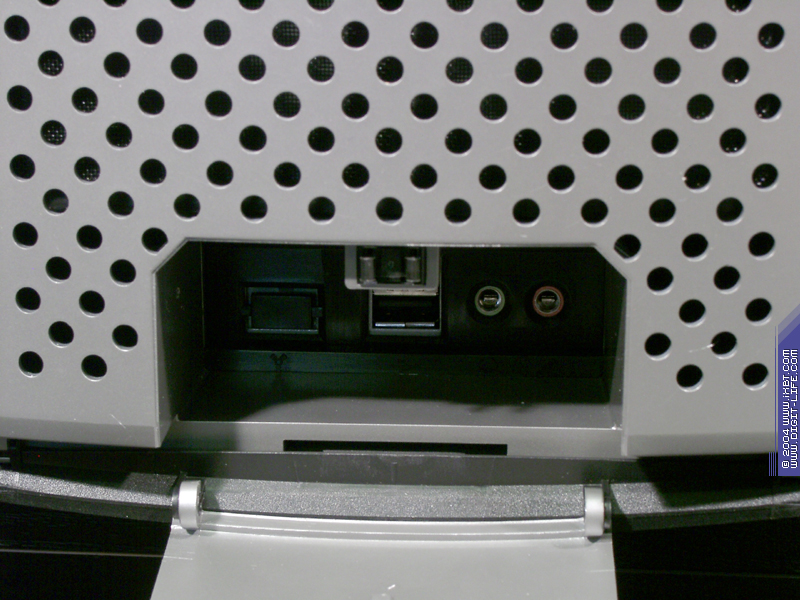

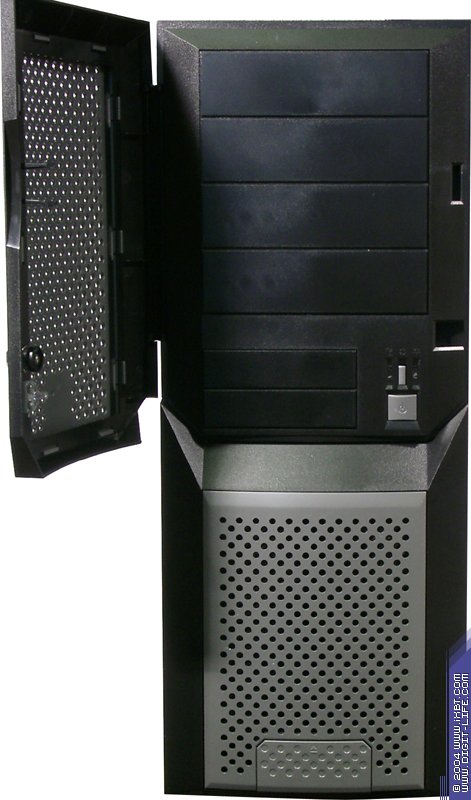

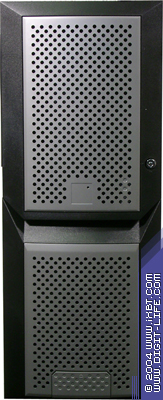

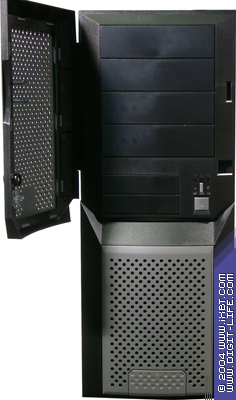

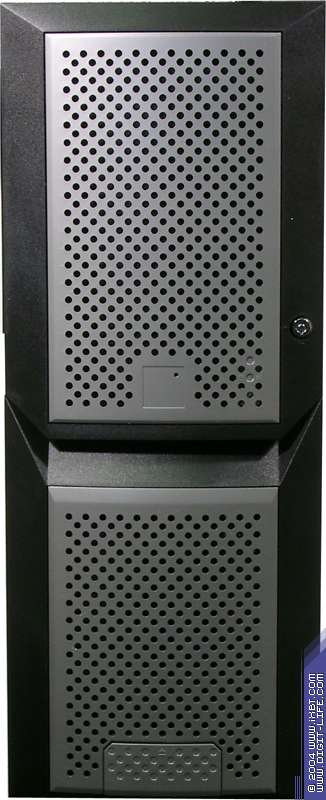

Все внешние посадочные места и органы индикации/управления прикрыты запирающейся на ключ дверцей (верхняя часть корпуса), в нижней части панели — аудиоразъемы и USB порты:

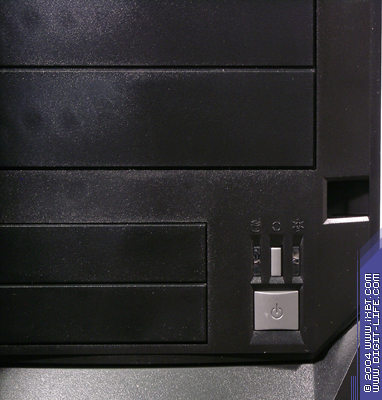

Упомянутые средства управления и индикации включают в себя: кнопку включения/выключения питания системы, кнопку «Reset», световые индикаторы активности жесткого диска и наличия питания системы.

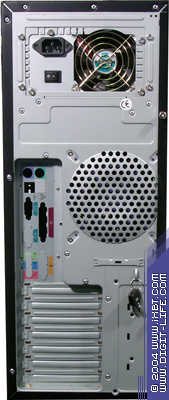

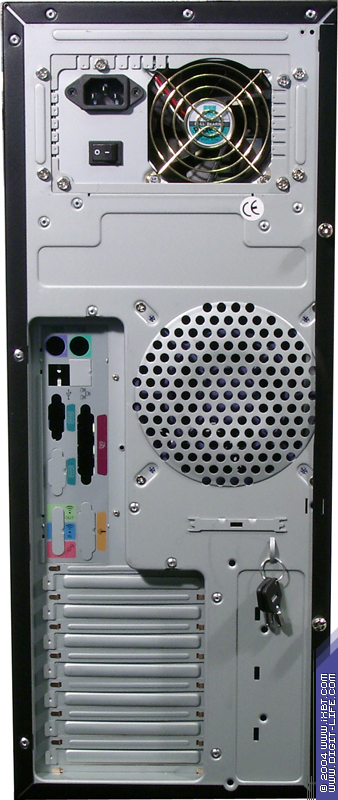

Задняя панель выглядит достаточно стандартно: 7 слотов расширения, закрытые заглушками, прикрытое фальшпанелью место выходов разъемов системной платы, решетка вытяжного вентилятора, видимая часть блока питания.

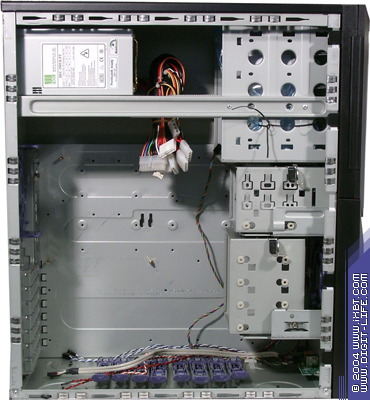

Внутреннее устройство

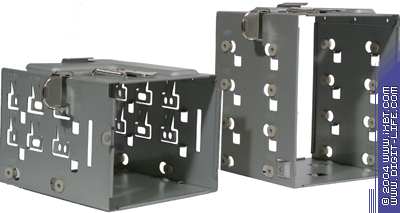

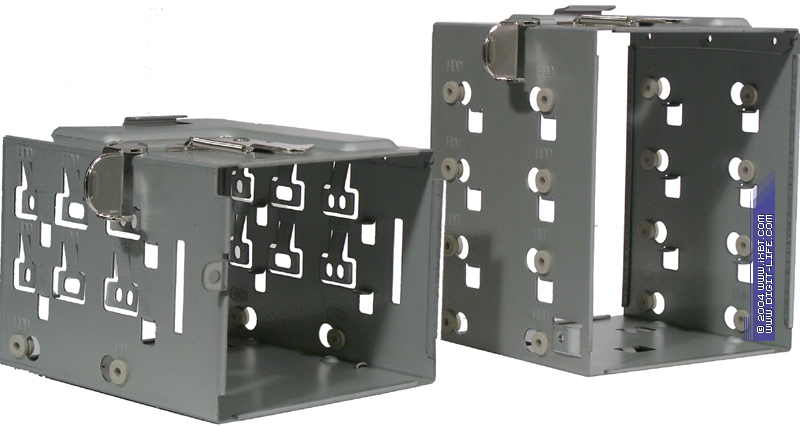

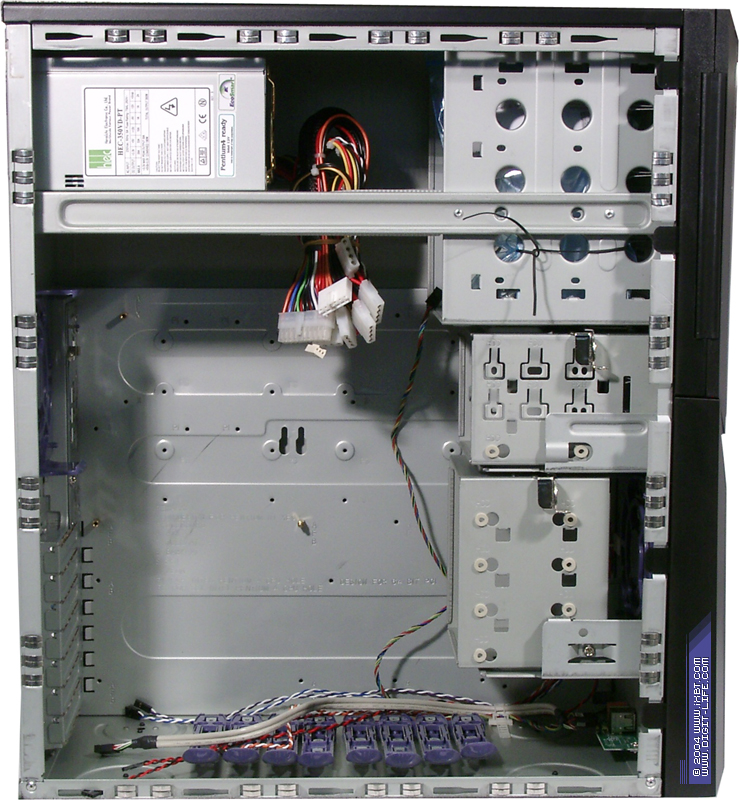

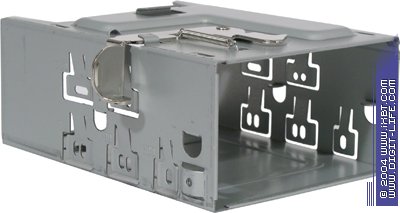

Достаточно оригинальна реализация внутренних посадочных мест под 3,5-дюймовые устройства: они выполнены в виде двух съемных «карманов» на 3 и 4 устройства, причем при желании можно один из них убрать из системы.

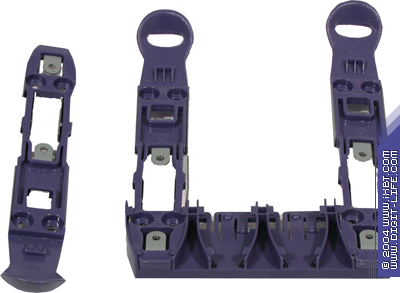

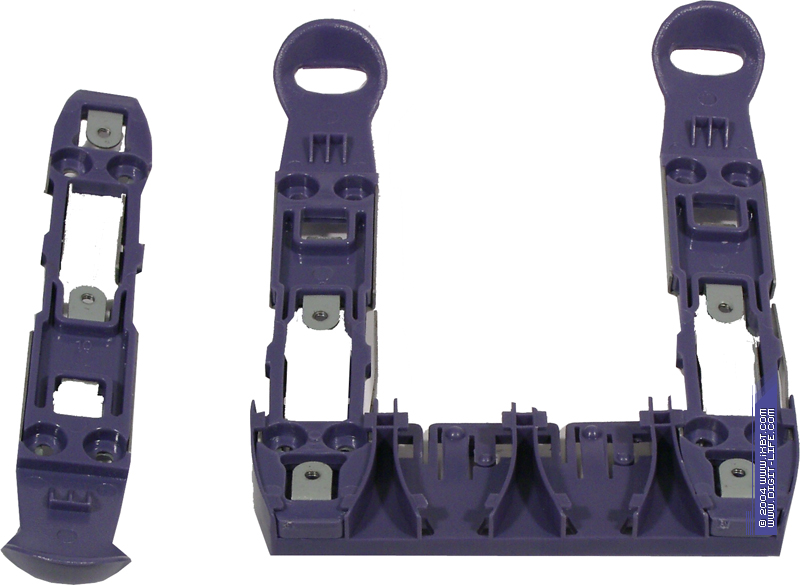

К днищу внутри корпуса прикреплены два блока боковых крепежей 3,5-дюймовых накопителей — по 4 крепежа в каждом. При желании сами держатели блоков можно оставить внутри, вынув только необходимое количество крепежей:

Блок питания

К сожалению, ситуация с блоком сложилась крайне печальная: блок был использован не тестовом стенде (2xXeon 1,8 ГГц, 512 Мб ОЗУ, видеокарта — ASUS GeForce FX5200, жесткие диски — два Maxtor 6Y80L0), но через две недели просто отказался запускаться, банально не дожив до счастливого дня тестирования.

LX-6A21S-30SU

Технические характеристики:

  • Форм-фактор — Midi Tower (Elegant Midi Tower в терминологии производителя)
  • Размеры — 460×210×430 мм
  • Толщина металла ~ 0,8 мм
  • Посадочные места — 5,25 дюйма — 4 внешних, 3,5 дюйма — 2 внешних и 5 внутренних
  • Посадочные места под дополнительные вентиляторы — на передней и задней стенках, 120 мм
  • Слоты расширения — 7
  • замок доступа на боковой стенке Key Security

Дизайн и внешний вид

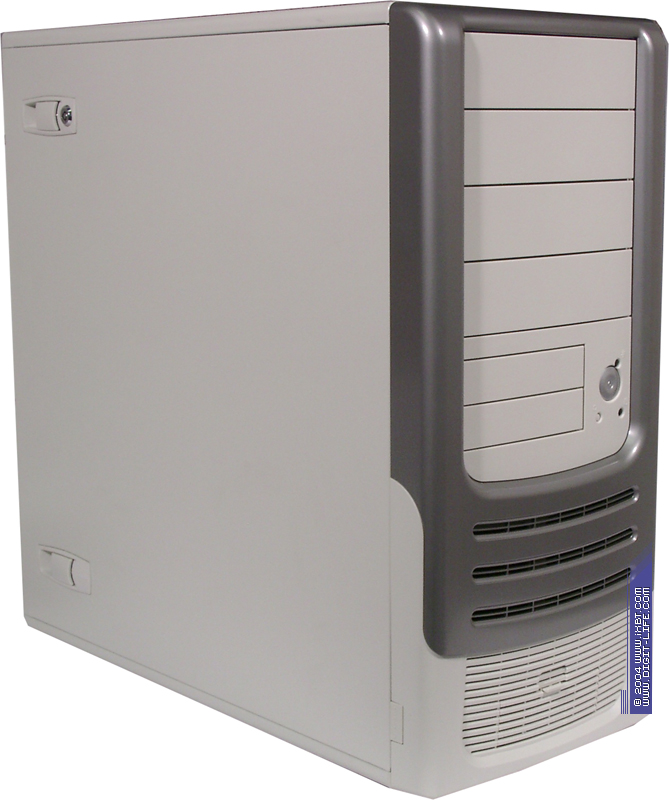

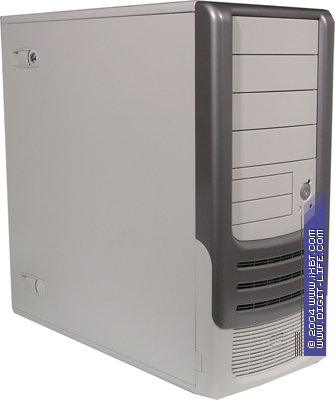

Сглаженность углов передней панели отчасти напоминает моддинговые корпуса, стилизованные под «передки» BMW или Mercedes-Benz, хотя и в существующем исполнении корпус вполне в состоянии поспорить с дорогими «игрушками».

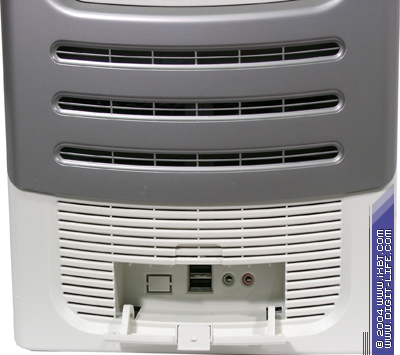

Как видно на фото, в верхней части корпуса расположены 4 внешних отсека под 5,25-дюймовые приводы, чуть ниже — 2 посадочных места под 3,5-дюмовые устройства, кнопка включения/выключения питания системы, кнопка «Reset» и индикаторы активности жесткого диска/наличия питания системы. Нижняя часть пластмассовой вставки серого цвета прикрывает воздухозаборные отверстия нагнетающего вентилятора. В самой нижней части панели расположены прикрытые дверцей аудиоразъемы и порты USB.

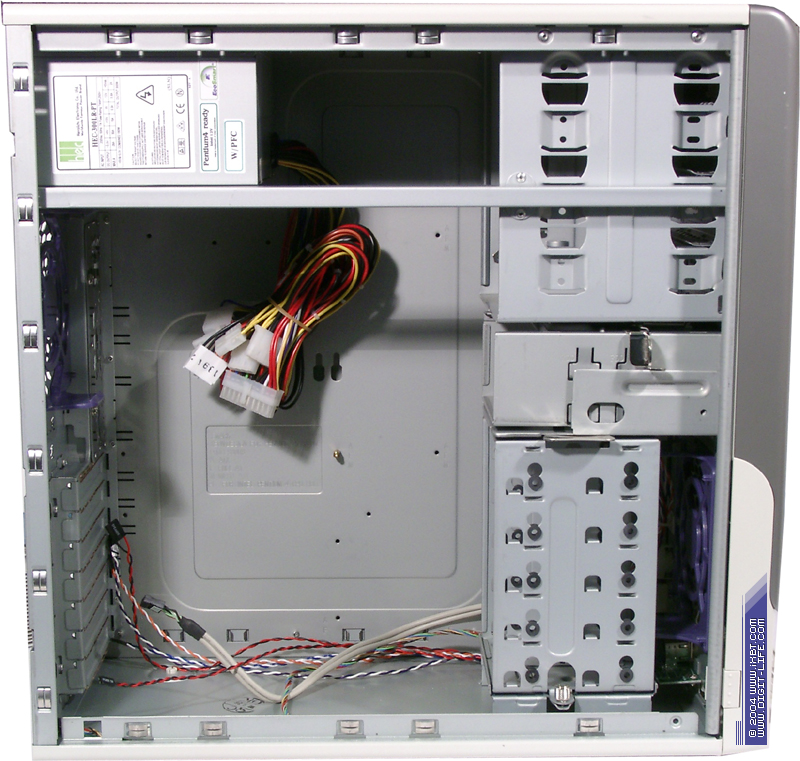

Внутреннее устройство

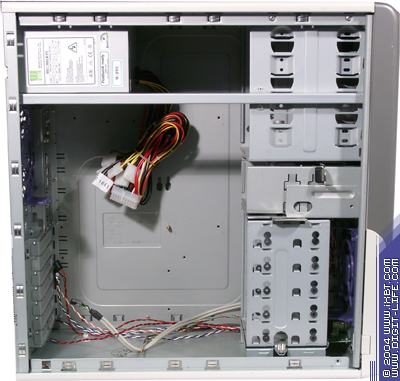

В отличие от корпусов, рассмотренных в первой части, в данной модели посадочные места под нагнетающий и вытяжной вентиляторы обозначены пластмассовыми посадочными местами (фиолетового оттенка на фото).

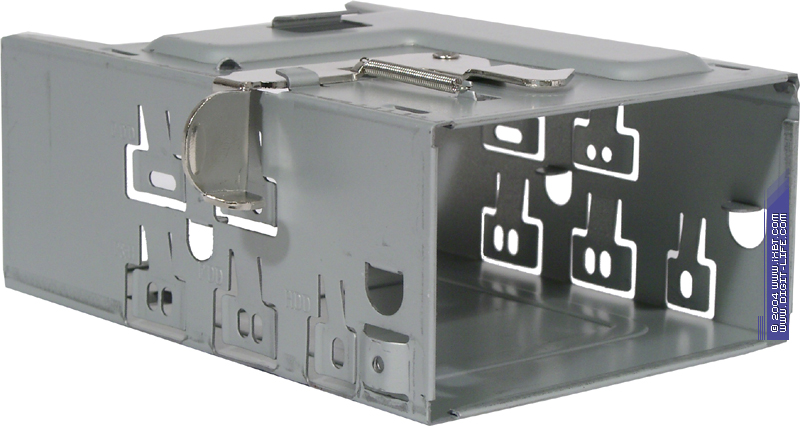

Как и в предыдущем корпусе, 7 внутренних посадочных мест под 3,5-дюймовые устройства разделены на два съемных «кармана» — на 2 устройства (верхний) и 5 устройств (нижний).

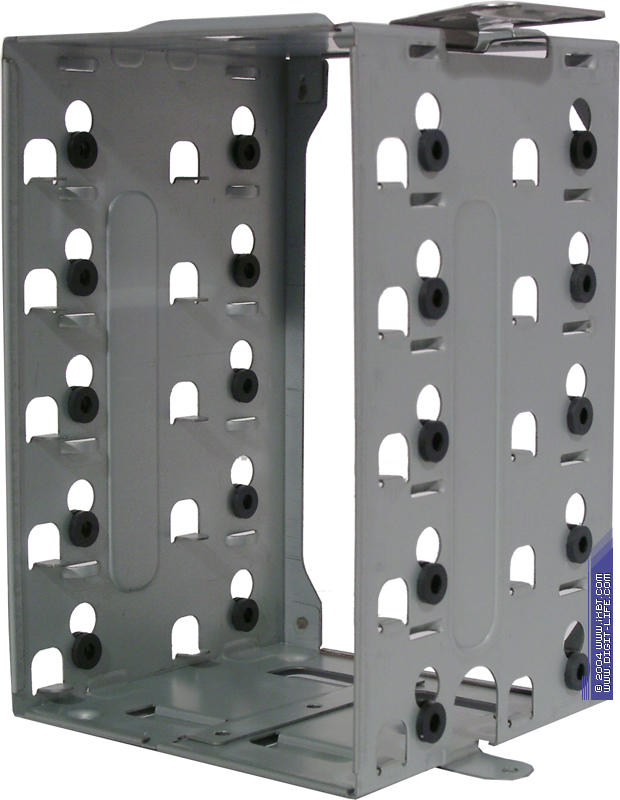

Что удивило — наличие резиновых колец-вставок в больших карманах LX-6A21S-30SU и CI-6920B-35DU, а также в одном посадочном месте маленького кармана CI-6920B-35DU. Мелочь, а приятно.

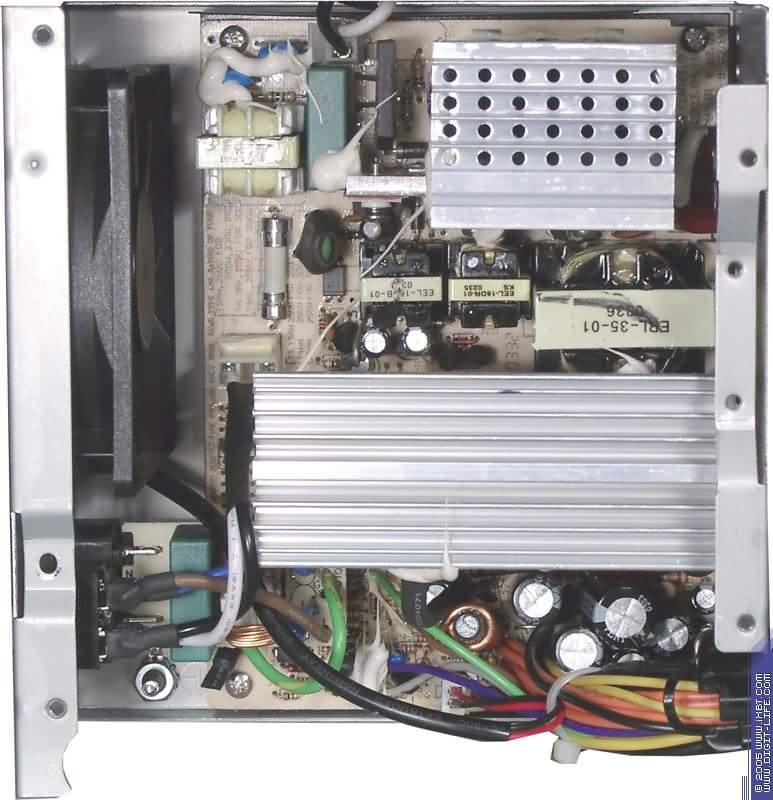

Блок питания

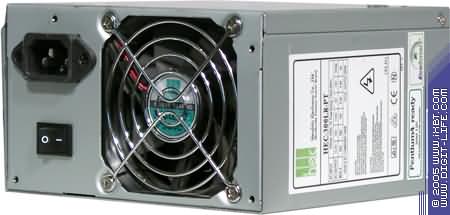

Данный корпус поставляется в комплекте с блоком питания HEC-300LRPT/S(SLN):


Входное напряжение 230 В, 50/60 Гц
Выходное напряжение +3,3 В +5 В +12 В -5 В -12 В +5 sb
Макс. ток (А) 28 30 15 0,5 0,8 2
Макс. мощность +5 и +3,3 В — 180 Вт, суммарная — 300 Вт

CH1 — +12 В, CH2 — +5 В

В данном случае модель с достаточно типичными для подобных решений формами пульсаций, их величина укладывается в указанные в PSDG значения. Что касается стабильности выходных напряжений, то при замерах (технология — как в первой статье по этим корпусам) были показаны следующие результаты: минимальное значение для +12 В составило +11,40 В, максимальное — +12,00 В, по шине +5 В эти показатели равны +4,57 и +5,03 В соответственно, для +3,3 В — +2,97 и +3,31 В. Как и в случае HEC-300ARPT/F, слабыми у модели оказались шины +5 и +3,3 В.

LX-V30-20U-2i

Технические характеристики:

  • Форм-фактор — Flex ATX
  • Размеры — 324x100x390 мм
  • Посадочные места — 5,25 дюйма — 1 внешнее, 3,5 дюйма — 1 внешнее, 1 внутреннее
  • Толщина металла ~ 0,8 мм
  • Слоты расширения — 4

Дизайн и внешний вид

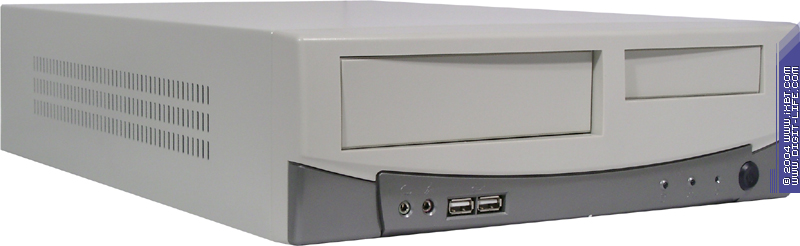

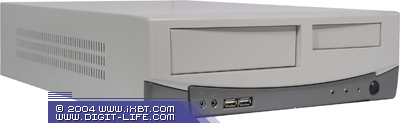

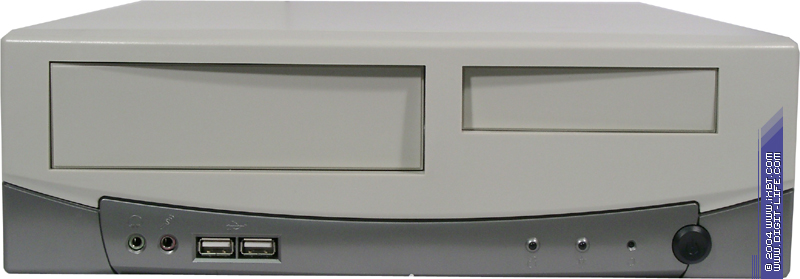

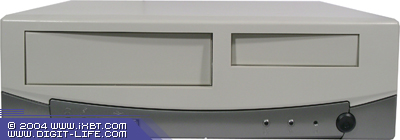

Вот и дошла очередь до самого маленького среди предоставленных для обзора корпусов, LX-V30-20U-2i. Как видно на фото, передняя панель практически ничем не отличается от передних панелей корпусов других производителей: по одному посадочному месту под 5,25-дюймовый привод и 3,5-дюймовый накопитель, кнопка включения/выключения питания, «утопленный» в панель «Reset» и индикаторы — активности жесткого диска и питания. В левой части панели размещены аудиоразъемы и два порта USB.

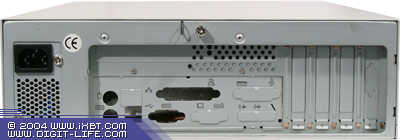

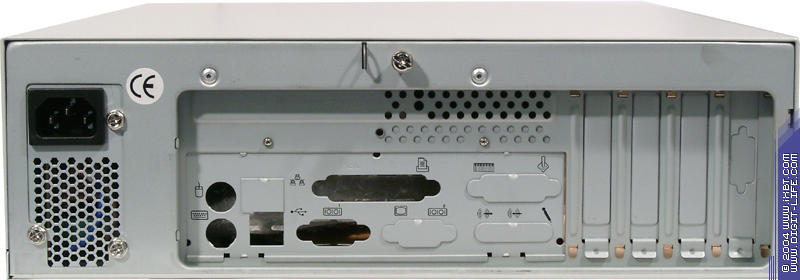

Задняя панель также выглядит стандартно: 4 закрытые заглушками слота расширения под карты, вставляемые в системную плату, прикрытая панелью прорезь под внешние разъемы самой системной платы, вентиляционное отверстие корпуса и видимая часть блока питания с вентиляционными отверстиями вентилятора БП.

На левой боковой панели расположен ряд вытяжных вентиляционных отверстий (на правой панели имеются воздухозаборные отверстия для нагнетающего вентилятора).

Внутреннее устройство

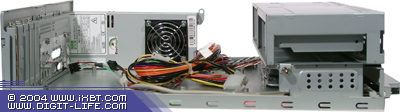

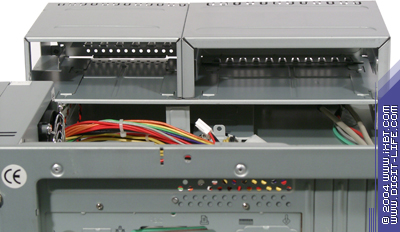

Несмотря на небольшой размер корпуса, его внутренняя часть скомпонована оптимально, лишнего места, правда, нет, но и недостатка в пространстве не испытывается. Это достигнуто за счет отсутствия вентилятора, устанавливаемого на задней панели (при использованной компоновке он и не нужен, правда, боюсь, систему с какой-нибудь современной видеокартой в такой корпус не поместить — мало того, что она сама будет выступать в роли «утюга», так еще и по высоте перекроет поперечный ток воздуха в корпусе) и оригинальному расположению посадочных 5,25 и 3,5-дюймовых посадочных мест).

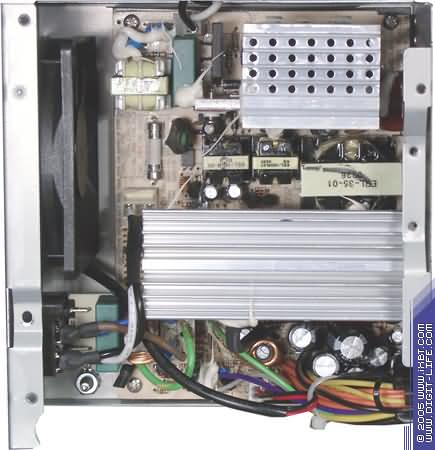

Блок питания

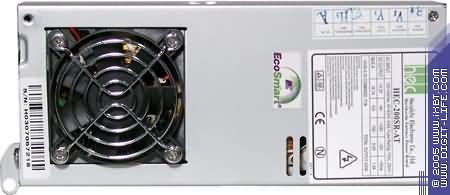

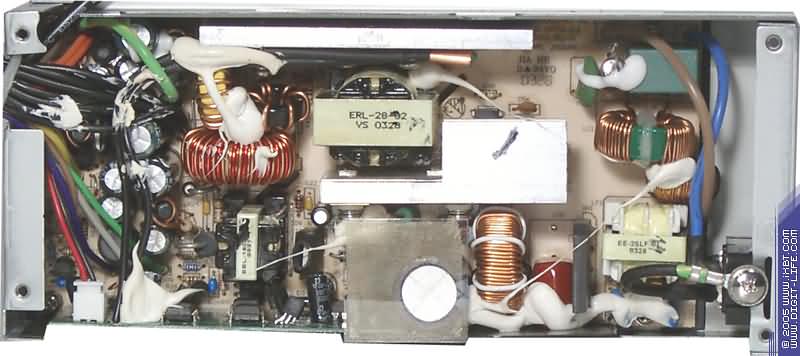

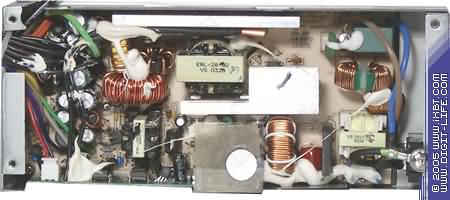

HEC-200SR-AT произвел очень странное впечатление — все дело в том, что поскольку срок моего общения с блоками питания не столь велик, мне просто не попадалось ни одного блока меньше 250 Вт. Однако возникают сомнения, что подобные результаты характерны для всех маломощных блоков:




CH1 — +12 B, CH2 — +5 B

Снова регулярные пульсации, выходящие за пределы, упомянутые в руководстве по разработке БП. Изучим стабильность выходных напряжений. Минимальное значение, полученное по шине +12 В составило +11,94 В, максимальное — +12,09 В, по шине +5 В эти значения составили +4,63 и +5,17 В, по шине +3,3 В — +2,99 и +3,19 В соответственно.

Выводы

Представленные во второй части обзора корпуса достаточно органично дополняют собой линейку корпусов для настольных систем, предлагаемых Heroichi и способны удовлетворить потребности любого пользователя — собирающего как обычную домашнюю систему, так и сервер для домашней сети (CI-6920B-35DU) или подбирающего компактный корпус для маршрутизатора (LX-V30-20U-2i). Модель LX-6A21S-30SU вполне может использоваться при создании компьютерных классов на предприятиях или в учебных заведениях, а также в клубах — поскольку уже в базовом варианте способна обеспечить минимально необходимую защиту комплектующих от несанкционированного изъятия.

Напомним, что это — первый обзор, в котором хоть какое-то внимание уделено блокам питания. Вполне вероятно, что какие-то подходы к тестированию были неуклюжи, поэтому конструктивные советы и рекомендации читателей были бы очень кстати.

Автор приносит извинения компании SVEGA и Вадиму Мишель лично за затяжную подготовку обзора, вызванную подбором оборудования

Продолжение следует…


Корпуса для обзора предоставлены компанией SVEGA
