Компания Fractal Design продолжает расширять линейку корпусов Define, в которой к настоящему моменту можно найти корпуса для персональных компьютеров самого разного размера и предназначения — от полноразмерных ATX-систем до очень компактных Mini-ITX-решений. К нам на обзор попал средний вариант — Fractal Design Define Mini C, рассчитанный на установку платы стандарта microATX. Данная модель собрала в себе все основные «фишки» линейки, за которые сборщики и любят корпуса этого шведского производителя.

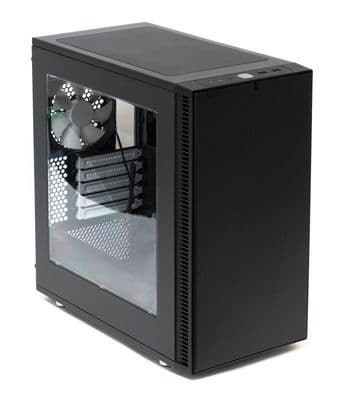

Fractal Design Define Mini C

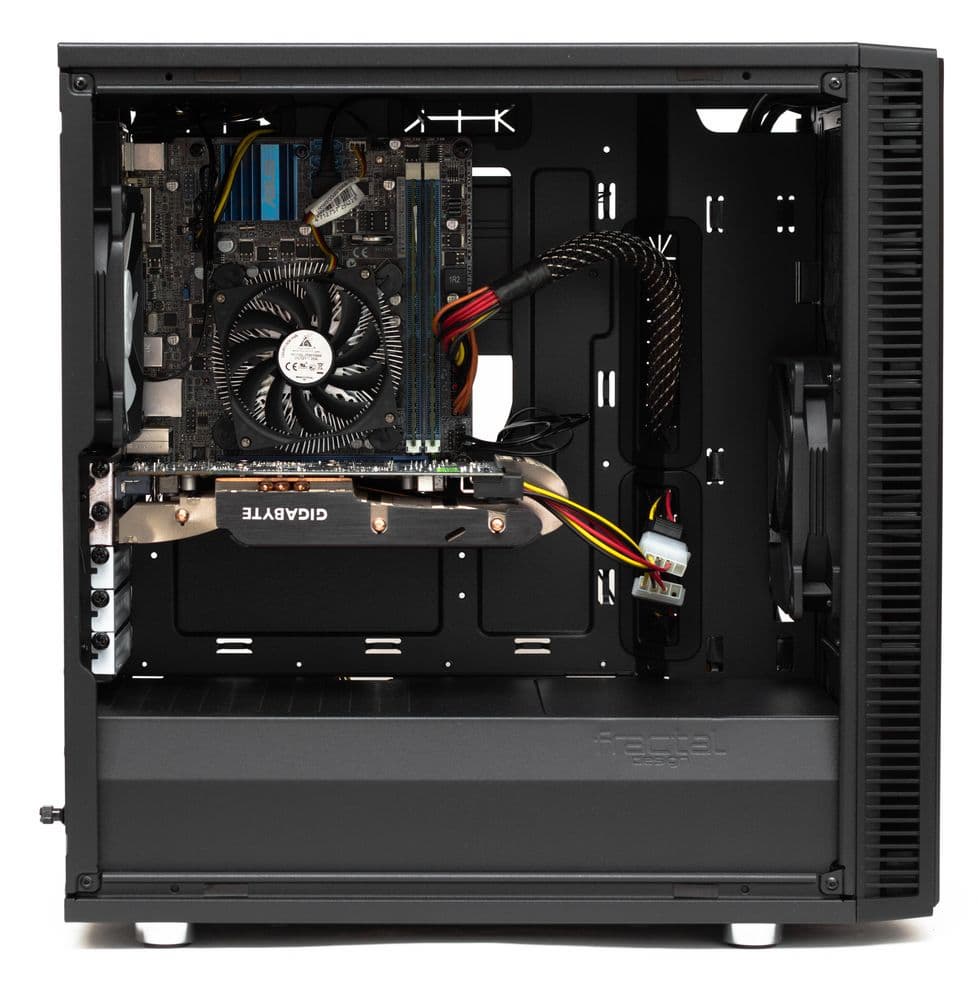

Предоставленный нам образец оснащен большим окном на левой боковой стенке, однако в продаже можно найти более сдержанный и тихий вариант с глухими стенками как с левой, так и с правой стороны. При этом вариант расцветки только один: черный с минимальным количеством белых элементов в интерьере.

Fractal Design Define Mini C предусматривает установку 5 плат расширения длиной до 315 мм каждая, блока питания формата ATX, в том числе с увеличенной глубиной, 2 полноразмерных HDD и 3 накопителей ноутбучного формата. Дизайн корпуса, даже с учетом бокового окошка, строгий и лаконичный — как принято у скандинавов. Такой корпус не будет привлекать к себе лишнего внимания, но в то же время его не стыдно поставить на видное место как предмет современного интерьера.

Fractal Design Define Mini C

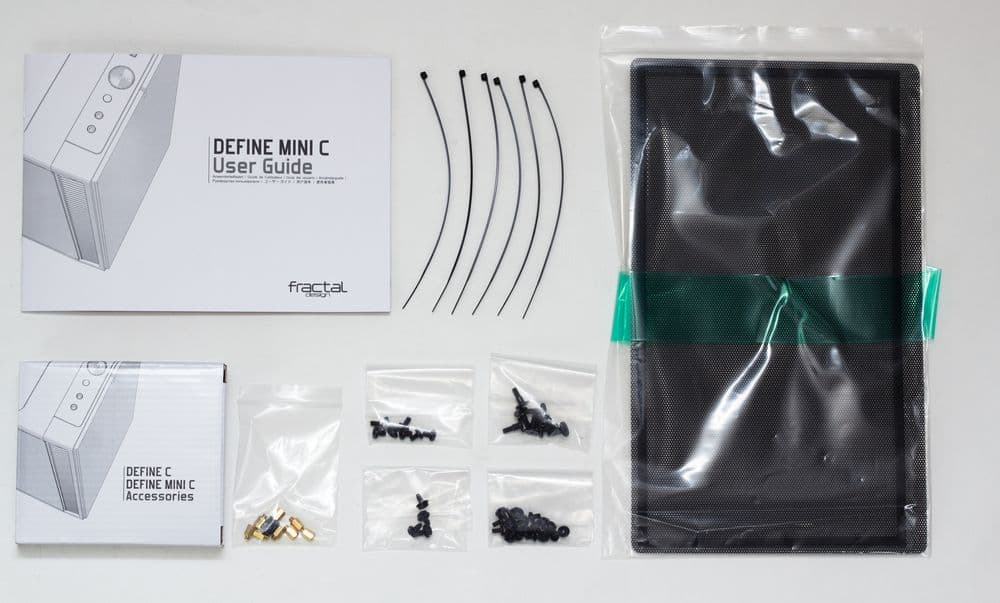

Поставляется корпус в непримечательной коробке из обычного картона, на внешнюю сторону которой нанесены схематические изображения корпуса и его краткие технические характеристики. На боковых гранях есть прорези для более удобной транспортировки. Комплект поставки помимо самого корпуса и элементов системы охлаждения включает большой набор всевозможных винтов, 6 одноразовых стяжек и инструкцию по сборке.

Инструкция выполнена в виде буклета формата А5 с альбомной ориентацией страниц. Слов внутри очень мало, сборщику предлагают ориентироваться по крупным схематичным изображениям (если видели инструкцию по сборке мебели IKEA, то тут все примерно так же). Базовые шаги по сборке не вызывают вопросов и затруднений, однако неочевидные моменты с переносом корзины для размещения 3,5″ накопителей и установкой еще одного диска на нижнюю стенку корпуса хотелось бы видеть объясненными более подробно и доходчиво.

Компоновка

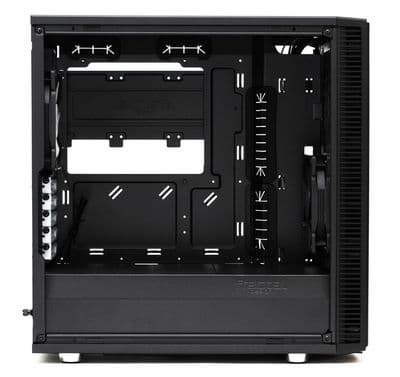

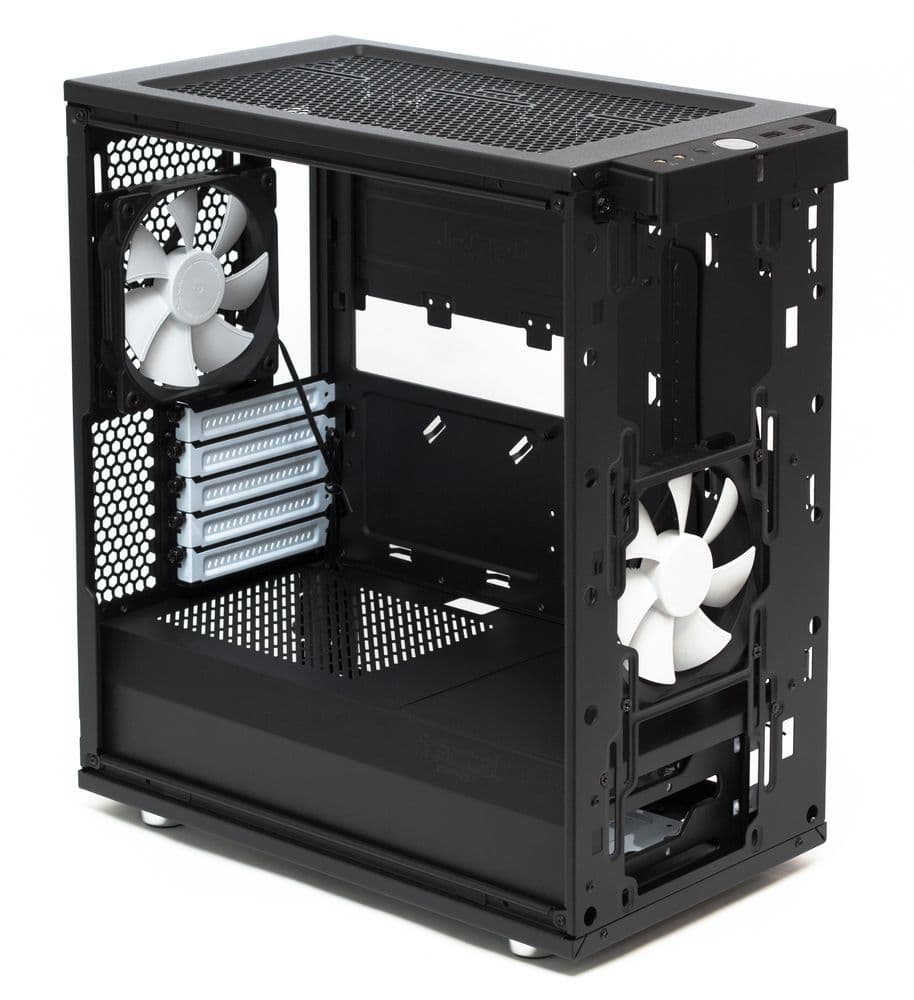

Внутреннее пространство корпуса поделено на два объема — в нижнем огражденном пространстве находится ниша для блока питания (в задней части) и корзина для установки полноразмерных жестких дисков (в передней). Весь основной объем отдан для установки системной платы и карт расширения.

Fractal Design Define Mini C

Корзина (точнее сказать — пластина) для установки 2,5″ дисков находится на обратной стороне подложки системной платы. Отсеков для установки 5,25″ устройств с внешним доступом в Define Mini C не предусмотрено, и даже тонкий оптический привод установить не получится — лаконичный внешний вид требует жертв. Для части потенциальных покупателей это определенно будет являться недостатком.

Fractal Design Define Mini C

В целом компоновка данной модели не предлагает откровенно новых решений, но это от нее и не требуется. Явно ощущается нацеленность проектировщиков на максимально аккуратно выглядящий ПК, с красивым видом через боковое окошко, с мощной графической составляющей и слабой дисковой подсистемой — корзины убраны с глаз долой и их объем оставляет желать лучшего даже с учетом небольших габаритов корпуса.

Конструкция

Корпус Fractal Design Define Mini C можно отнести к категории решений Midi-Tower, его габариты составляют 399 × 210 × 399 мм (Г × Ш × В), а вес без блока питания — 6,3 кг. Версия без бокового окошка весит на 600 г больше. Толщина применяемой в корпусе стали составляет порядка 0,7 мм, что делает его весьма и весьма прочным, устойчивым и недребезжащим.

Fractal Design Define Mini C Fractal Design Define Mini C

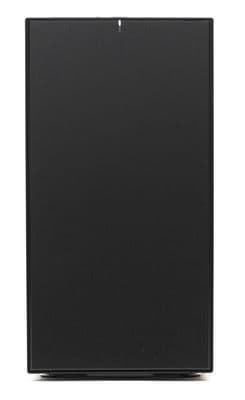

Передняя панель корпуса выполнена из пластика, но благодаря качественной покраске выглядит почти как алюминиевая — если не стучать по ней и не царапать, то догадаться о ее истинном происхождении будет действительно сложно. Для притока воздуха к фронтальным вентиляторам используются прорези на торцах декоративной панели — удачное решение в плане дизайна, но не такое удобное в вопросе обслуживания пылевого фильтра, о чем мы поговорим отдельно в соответствующем разделе.

Fractal Design Define Mini C

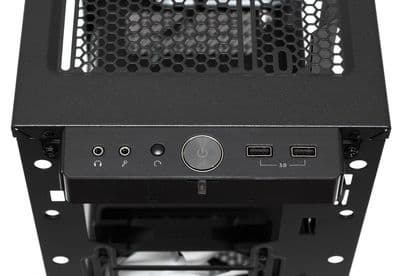

Основной блок портов и кнопок управления вынесен в переднюю часть верхней стенки, что позволяет удобно работать с ним при напольном размещении корпуса. Блок состоит из двух разъемов для подключения микрофона и наушников, маленькой кнопки сброса, большой круглой кнопки включения и двух портов USB 3.0, разнесенных друг от друга всего на 1 см.

Обе кнопки имеют четкий глубокий ход и срабатывают с приятным щелчком, намного более благозвучным, чем у тактовых кнопок. Оба световых индикатора — Power LED и HDD LED — встроены в механизм кнопки включения и дополнительный рассеиватель в центральной верхней части передней панели. Рассеиватель и ободок кнопки светятся синим цветом, когда компьютер включен, а во время обращений к жесткому диску свечение ободка становится чуть более интенсивным. В любом случае свечение слабое, по глазам не бьет даже в ночное время.

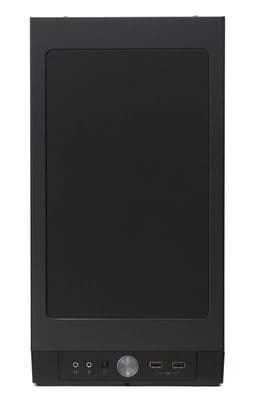

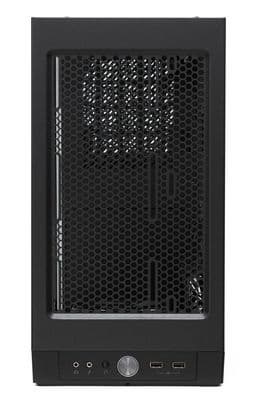

Практически всю оставшуюся часть верхней стенки занимает пластиковая заглушка с шумопоглощающим материалом на обратной стороне — Fractal Design называет эту технологию ModuVent. Если при сборке корпуса не планируется устанавливать вентиляторы или радиаторы СВО на верхнюю стенку, то эту заглушку можно оставить на месте. В противном случае она отщелкивается и ее место занимает пылевой фильтр на магнитной рамке. Таким образом у сборщика есть выбор: более тихая работа ПК или же более эффективное охлаждение, если в нем действительно возникает необходимость.

Fractal Design Define Mini C Fractal Design Define Mini C

Правая боковая стенка абсолютно глухая, на ней нет никаких примечательных элементов. Бо́льшую часть левой стенки занимает окно из оргстекла. Окошко выполнено качественно, пластик прозрачный, кромка хорошо обработана, шов равномерный, без перекосов.

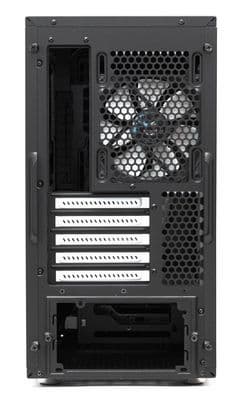

На задней стенке все привычно: отверстия для блока питания и задней панели ввода/вывода, 5 белых съемных заглушек для плат расширения и штампованное отверстие для установки корпусного вентилятора.

Fractal Design Define Mini C

Устанавливается корпус на круглые пластиковые ножки со вставками из резины. Стоит Fractal Design Define Mini C уверенно, на бок не заваливается и по поверхности не ездит.

Система охлаждения

Корпус даром что небольшой, но вентиляторов и радиаторов СВО в него можно установить великое множество. Всего посадочных мест под вентиляторы в Define Mini C предусмотрено 7 штук:

  • 3 на передней стенке, поддерживающие установку 3 вентиляторов типоразмера 120 мм или 2 вентиляторов на 140 мм
  • 2 на верхней стенке, универсальные для вентиляторов на 120/140 мм
  • 1 на задней стенке под вентилятор типоразмера 120 мм
  • 1 на нижней стенке под корзиной для накопителей для вентилятора на 120 мм

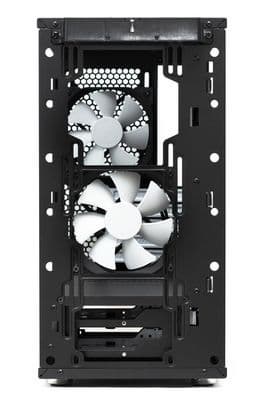

В комплекте поставки идет только 2 вентилятора типоразмера 120 мм, они установлены на передней и задней стенке корпуса. Стоит отметить, что места для установки вентиляторов не зафиксированы четко, их можно сдвигать на 3-5 см по вертикали, подстраиваясь тем самым под особенности системы охлаждения CPU и GPU.

Fractal Design Define Mini C

Что касается поддержки жидкостного охлаждения, то здесь Define Mini C может предложить установку радиатора высотой до 280 мм на передней стенке совместно с радиатором длиной 240 мм на верхней. Дополнительный радиатор на 120 мм при желании можно закрепить на задней стенке.

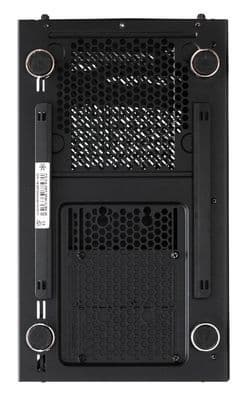

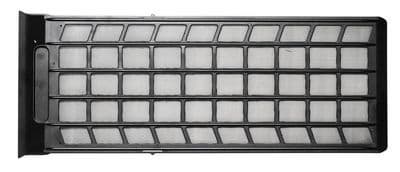

Интересно и немного неоднозначно в данном корпусе обстоят дела с пылевыми фильтрами. Совершенно точно нет никаких претензий к фильтру на нижней стенке корпуса. Он выполнен из мелкой синтетической сетки, затянут в пластиковую рамку и извлекается по направляющим через переднюю панель, что действительно быстро и удобно.

Fractal Design Define Mini C Fractal Design Define Mini C

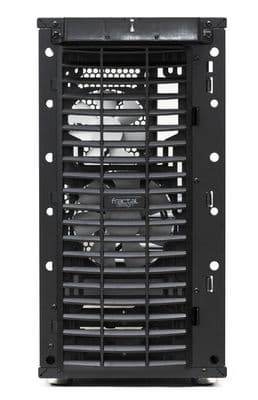

Второй аналогичный фильтр находится за передней декоративной панелью, и для его очистки панель нужно каждый раз снимать, благо держится панель не очень крепко и для ее демонтажа не нужно снимать боковые стенки. Если приноровиться, то вся процедура будет занимать считанные секунды.

Fractal Design Define Mini C

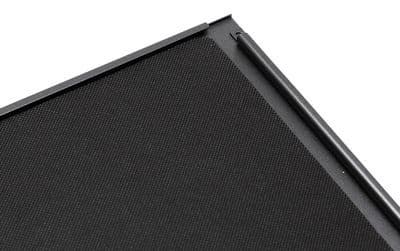

Третий фильтр выполнен уже по другой технологии, его установка является опциональной — только на тот случай, если потребуется удалить пластиковую заглушку ModuVent с верхней стенки. Фильтр гибкий, магнитный, его очень легко обслуживать, но выполнен он из металлической сетки и пыль задерживает заметно хуже, чем его синтетические аналоги с более мелким размером ячейки.

Но в любом случае производитель хорошо продумал систему охлаждения в данной модели, все элементы сделаны удобно для тех, кто хочет просто собрать конфигурацию в варианте «из коробки», и в то же время достаточно функционально для тех энтузиастов, кто захочет все переделать и выполнить по-своему.

Максимальная высота процессорного кулера в данном корпусе составляет 168 мм.

Сборка системного блока

Обе боковые стенки корпуса фиксируются винтами с накатной головкой. При этом винты дополнительно обжаты таким образом, что после откручивания они остаются в отверстиях и не теряются в процессе сборки — мелочь, но удобно. Почти вся поверхность обратной стороны правой боковой стенки, декоративной лицевой панели и верхней заглушки ModuVent покрыта похожим на ткань звукопоглощающим материалом, призванным сделать работу ПК как можно более тихой.

Fractal Design Define Mini C

Один из немногих моментов, где проектировщики из Fractal Design решили сэкономить — это процесс установки полых шестигранников для установки системной платы. В комплекте поставки идет соответствующий ключ, позволяющий зафиксировать их с помощью обычной крестовой отвертки, много времени этот процесс не занимает.

Fractal Design Define Mini C

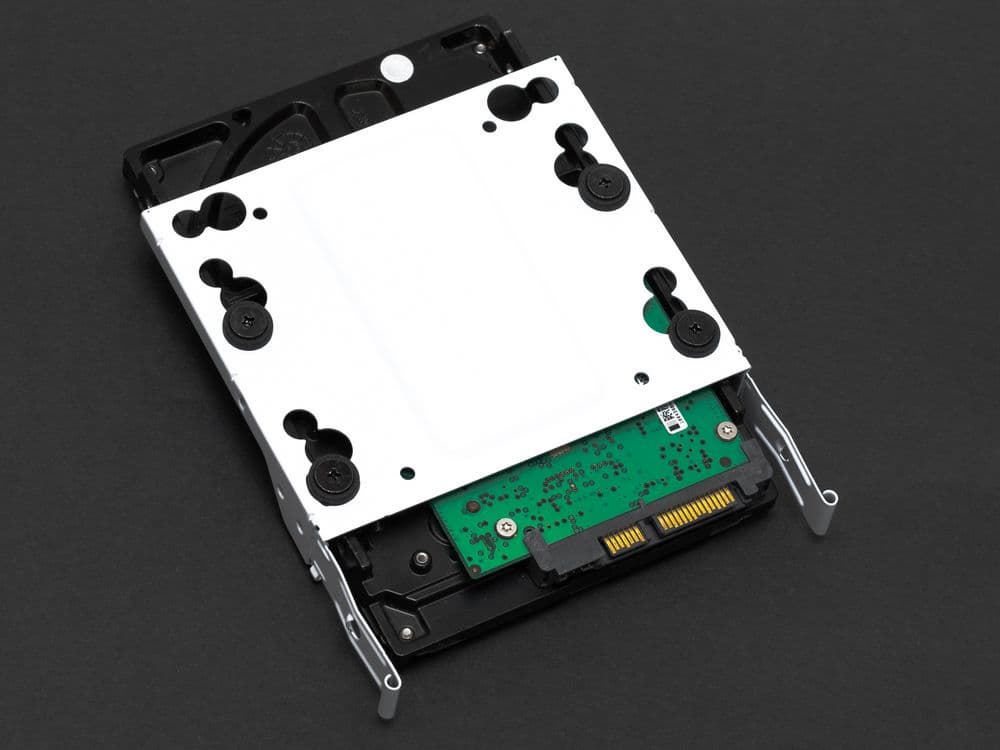

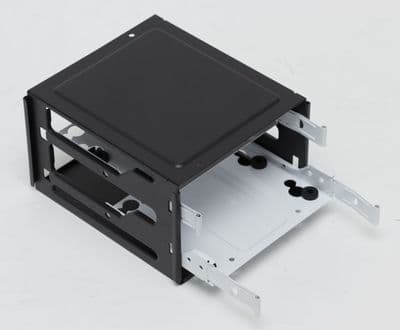

Для установки 3,5″ жестких дисков используется корзина на 2 посадочных места. Каждый диск вставляется в стальные салазки и фиксируется 4 винтами с плоской шляпкой. Между диском и винтом предусмотрены прокладки из мягкой резины, призванные гасить вибрацию. Отметим, что салазки являются универсальными, при желании в них можно установить и 2,5″ накопитель.

Fractal Design Define Mini C

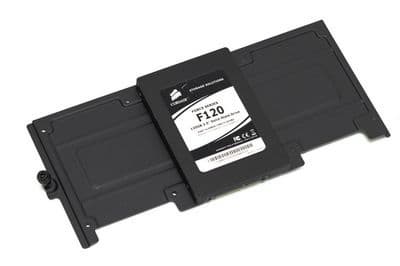

Однако основным местом для SSD-накопителей формата 2,5″ является съемная стальная пластина на обратной стороне подложки системной платы. Она фиксируется в корпусе двумя небольшими распорками и одним винтом с накатной головкой. Для установки диска необходимо снять пластину, прикрутить к ней диск 4 винтами под крестовую отвертку, после чего вернуть пластину на место. Не самое удобное решение — возможно, корпус стоило сделать немного шире, но предусмотреть для установки дисков более продуманную конструкцию.

Fractal Design Define Mini C

Все заглушки для плат расширения съемные, фиксируются 1 винтом с накатной головкой. Блок питания удобнее всего заводить через правую боковую стенку. Для его крепежа предусмотрен стальной адаптер-переходник — к нему обычными винтами прикручивается блок питания, а уже сам адаптер сопоставляется с отверстиями на задней стенке и фиксируется 2 винтами с накатной головкой.

Немного помучаться придется всем желающим установить фронтальный вентилятор непосредственно перед корзиной с 3,5″ дисками. Для этого придется разобрать часть стальной стенки, разделяющей основной и нижний отсеки, ослабить крепление корзины с помощью винтов на нижней стенке, передвинуть ее ближе к блоку питания и только после этого установить вентилятор. Для установки 120-миллиметрового вентилятора на нижнюю стенку придется помучаться еще больше, и именно описание таких тонкостей хотелось бы видеть в комплектной инструкции или хотя бы на сайте производителя.

Fractal Design Define Mini C

Порты USB 3.0 с передней панели подключаются монолитной 20-контактной колодкой. Аудиоразъемы также подключаются монолитным коннектором стандарта HDA без обратной совместимости с AC’97. Набор проводов для подключения кнопок и индикаторов представлен традиционной россыпью.

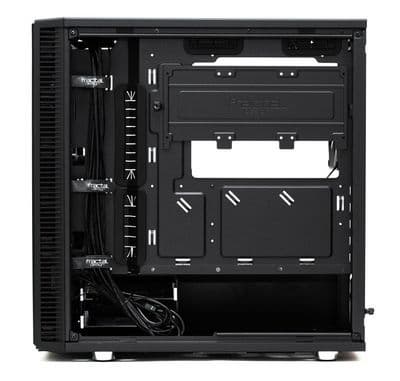

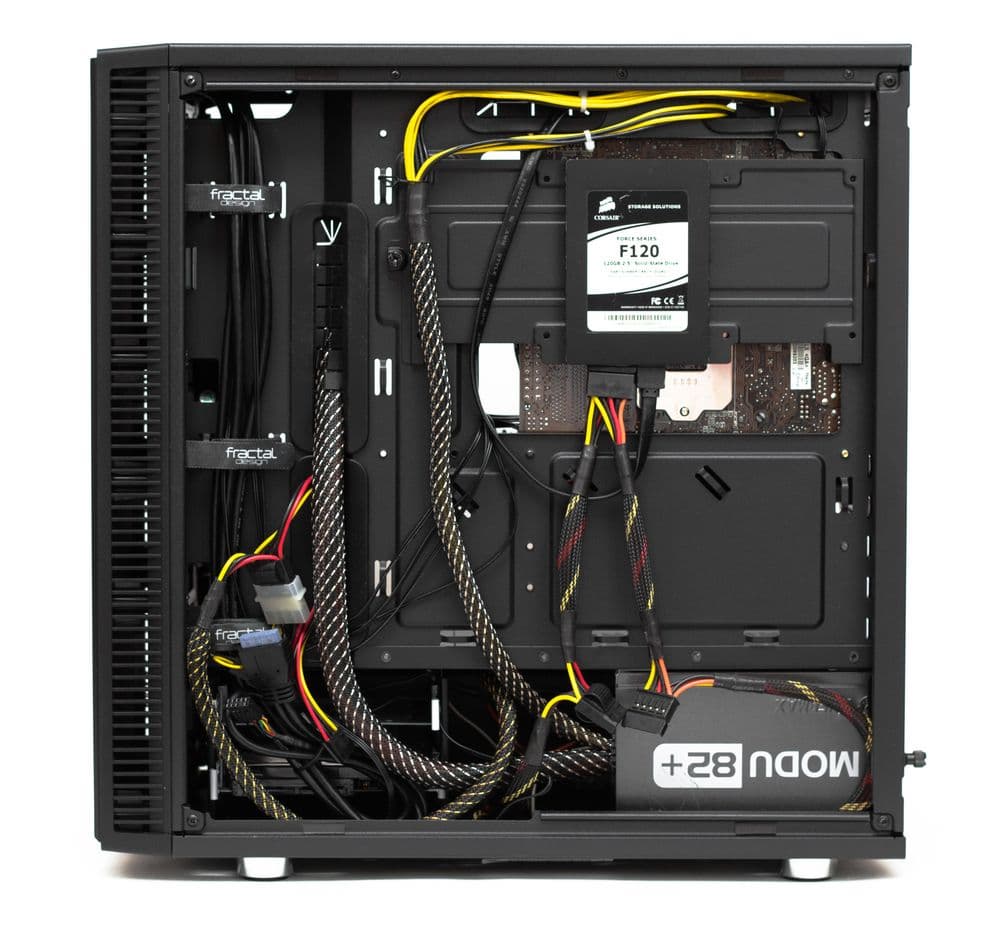

Система скрытой укладки кабелей в Define Mini C представлена глубоким «желобом» в передней части, куда предполагается завести бо́льшую часть кабелей и зафиксировать их многоразовыми жгутами на липучке. Если же оценивать свободное место в остальной части пространства, то его не так уж много — порядка 15 мм. В случае минимальной конфигурации с одним SSD сборка и укладка кабелей не станут проблемой. Но если загружать корпус по максимуму, то с подведением питающих кабелей к пластине с тремя дисками обязательно возникнут проблемы.

Fractal Design Define Mini C

Также становится отчетливо видно, что корзина для полноразмерных жестких дисков оказывается забита кабелями практически со всех сторон, что явно не самым лучшим образом скажется на охлаждении установленных в нее HDD.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

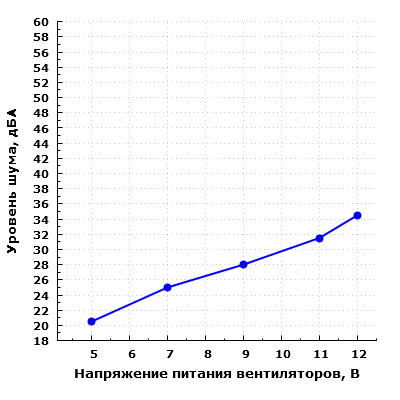

Уровень шума корпуса

В собранном корпусе уровень шума системы охлаждения изменяется от 20,5 до 34,5 дБА при расположении микрофона в ближнем поле. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от низкого (25 дБА) до среднего (31,5 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.

РежимНастольное размещениеНапольное размещение
12 В34,5 дБА26 дБА
5 В20,5 дБАменее 20 дБА

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как минимально заметный при работе вентиляторов на минимальных оборотах, а при работе на максимальных — как пониженный для жилого помещения в дневное время суток.

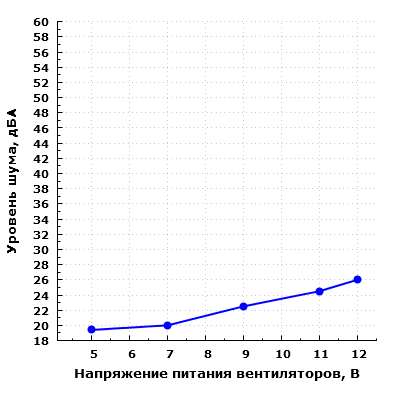

Уровень шума корпуса при напольном размещении и закрытой заглушке

Верхняя крышка не дает заметного вклада: разница между открытым и закрытым положением при напольном размещении корпуса составляет порядка 0,5 дБА.

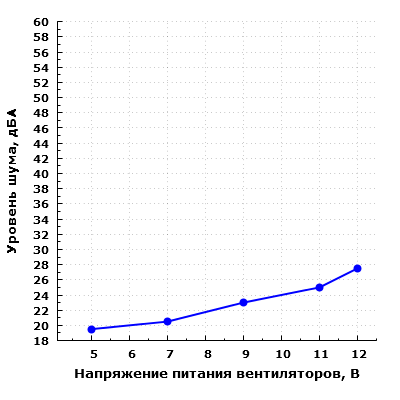

Уровень шума корпуса при напольном размещении и открытой заглушке

В штатной конфигурации система охлаждения корпуса имеет низкий уровень шума, что достигнуто в ущерб высокой производительности системы охлаждения, однако для подавляющего большинства типовых домашних конфигураций никаких особенных сложностей это не создаст.

Тестирование эффективности системы вентиляции корпуса

Данный этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата Asus P8H61-I LX
  • Процессор Intel Celeron G540
  • Процессорный кулер Glacialtech Igloo i630 Light
  • Видеокарта AMD Radeon HD 5750 с пассивным охлаждением
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной.

Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Регистрация значений температуры производилась программой SpeedFan в следующих режимах:

  • Idle — режим простоя: работа операционной системы Windows 7 Домашняя Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа; данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа; здесь нагрузка на компоненты ПК должна быть максимальной.

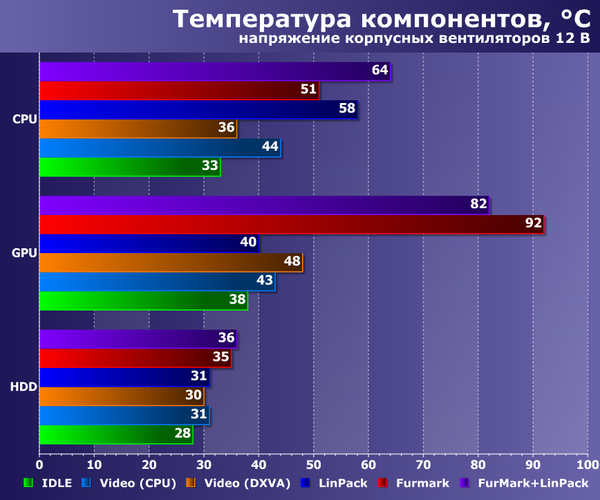

Отметим, что во время проведения всех тестов корпус был установлен в вертикальном положении, приток воздуха к боковым стенкам затруднен не был. Результаты тестов представлены на диаграммах:


Проведенное тестирование показало, что при работе корпусных вентиляторов на штатных оборотах система охлаждения Fractal Design Define Mini C успешно справляется с охлаждением всех комплектующих, включая графический ускоритель с пассивным охлаждением и жесткий диск, находящийся, казалось бы, в крайне зажатых условиях и без дополнительного охлаждения.

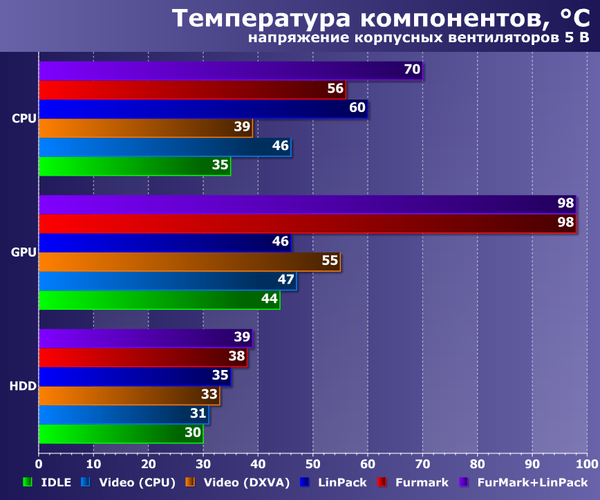

При запитывании вентиляторов от 5 В ситуация заметно ухудшается. Система охлаждения все еще справляется со своей задачей, компьютер не зависает и не уходит в перезагрузку, но долго эксплуатировать его с таким охлаждением и под максимальной нагрузкой определенно не стоит.

Позиционирование и выводы

У Fractal Design получился еще один достойный продукт, который отлично выглядит и которым приятно пользоваться. Первые впечатления от него действительно очень положительные. В процессе сборки становятся видны недостатки конструкции, которые не позволяют назвать Define Mini C универсальным решением на все случаи жизни, но если правильно его использовать, то корпус не разочарует.

На базе Define Mini C можно собрать мощную и относительно тихую игровую машину или же ПК общего назначения, но никак не систему хранения данных. Идеальным решением будет установка SSD-накопителя формата M.2 или в виде платы расширения PCi-E. Для хранения данных можно использовать один медленный и, соответственно, холодный HDD максимального объема.

Других значимых недостатков, кроме неразвитой системы хранения, в процессе тестирования нам обнаружить не удалось. Fractal Design Define Mini C — это современный, аккуратный и качественно выполненный корпус с продуманной системой охлаждения и возможностью собрать максимально «чисто» выглядящий ПК за счет разделения объема на несколько отсеков и достаточного пространства для скрытой укладки большей части проводов.


Корпус Fractal Design Define Mini C предоставлен на тест производителем
