Обзор корпуса Foxconn TLA-436


В этом обзоре мы рассмотрим корпус для малобюджетных решений — Foxconn модели TLA-436.

Комплект поставки включает в себя:

  • сетевой шнур

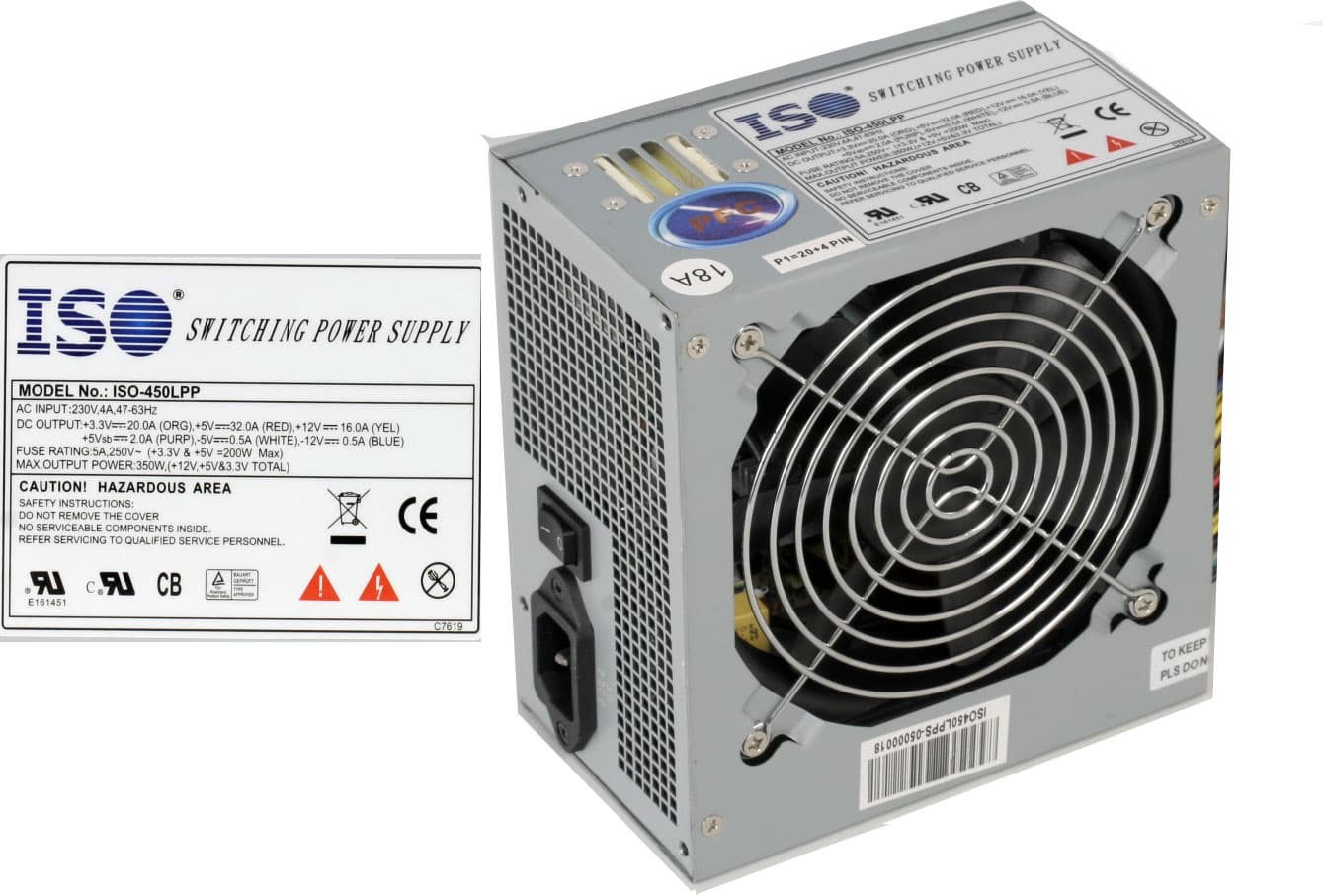

  • блок питания ISO-450LPP, с заявленной мощностью 350 Вт
  • вентилятор D80SH-12 типоразмера 80 мм, производства Foxconn с максимальным током потребления 0,18А.
  • комплект крепежа

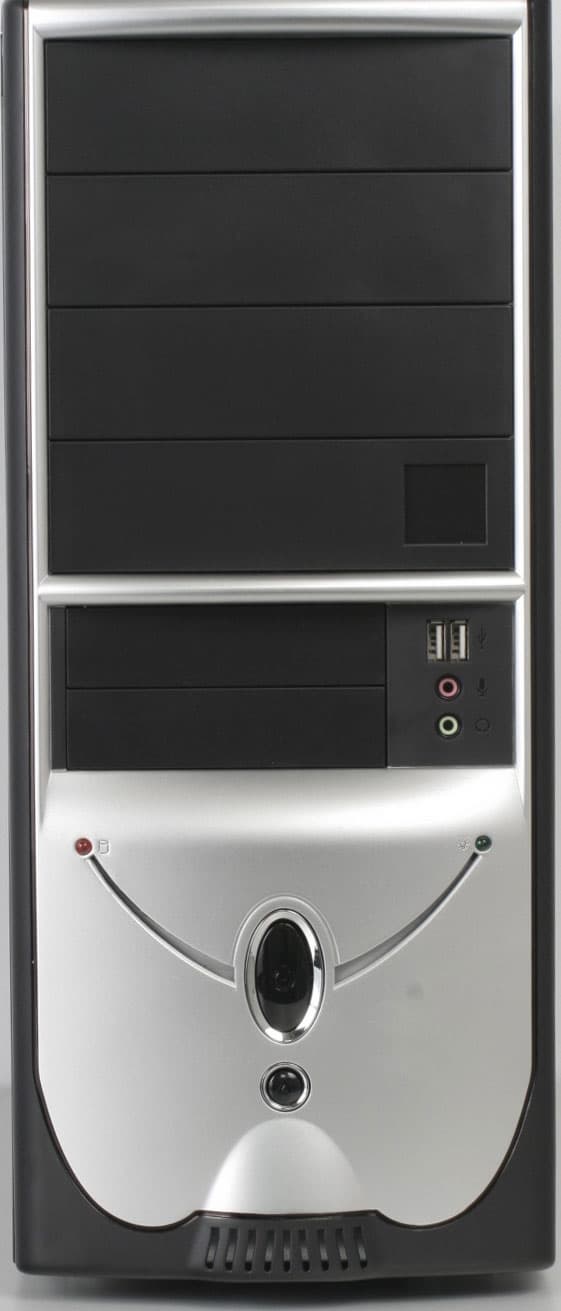

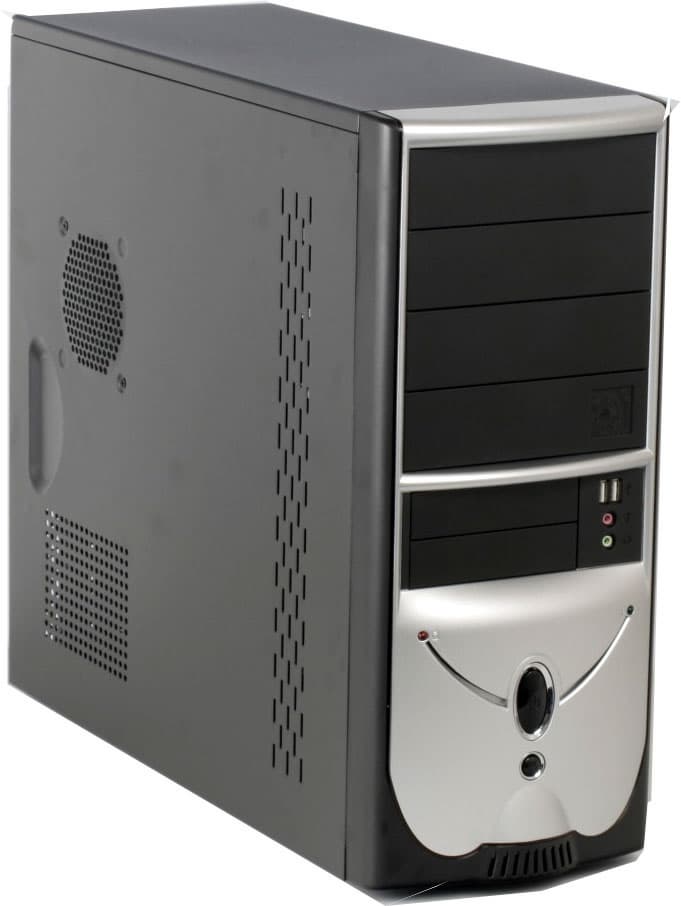

Дизайн передней панели выглядит немного аляповато, но особо глаз не режет. Для установки в отсеки с внешним доступом можно порекомендовать использовать устройства черного цвета, с ними корпус будет выглядеть наиболее гармонично. Крепление заглушек выполнено на защелках, сама панель крепится с помощью пластиковых штифтов и защелок, которые располагаются с ее внутренней стороны. Пылевой фильтр отсутствует, а воздухозабор производится с нижней стороны передней панели. Качество пластика, использованного при изготовлении, достаточно неплохое для данной ценовой категории.

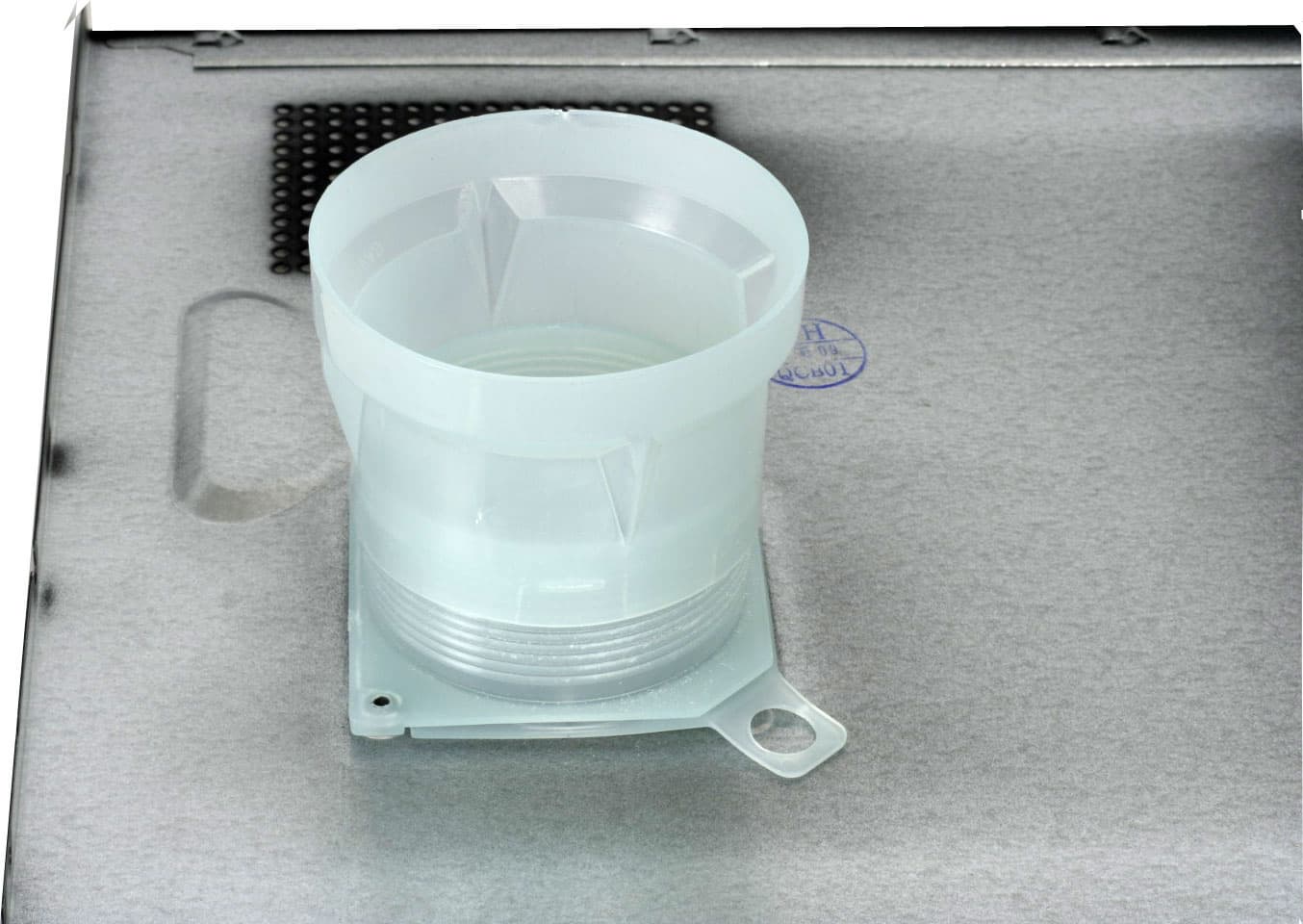

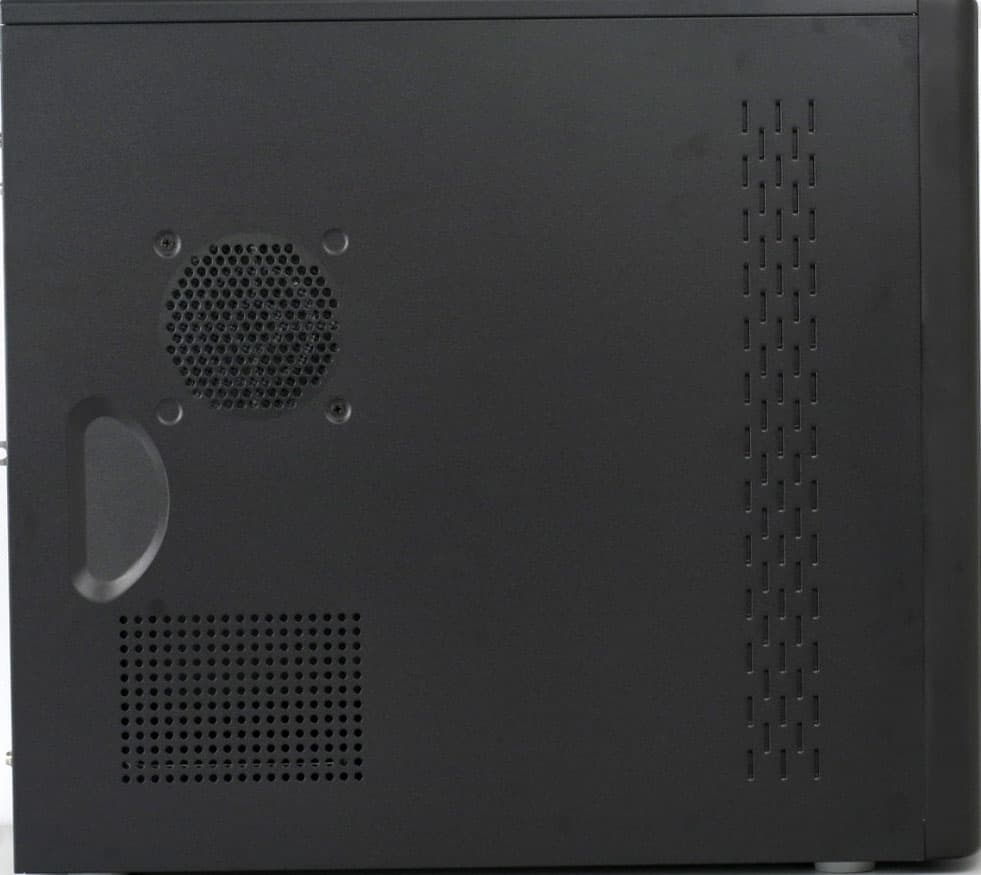

Правая стенка корпуса имеет два вентиляционных отверстия, размещенных на стандартных местах. Причем, верхнее отверстие, переходящее в воздуховод, оснащено пылевым фильтром. Также на стенке имеется ряд вентиляционных отверстий, расположенных по вертикали в ее передней части.

Левая панель имеет ряд вентиляционных отверстий, расположенных вертикально. Все панели корпуса (правая, левая, верхняя) крепятся с помощью обычных винтов с головкой под крестовую отвертку.

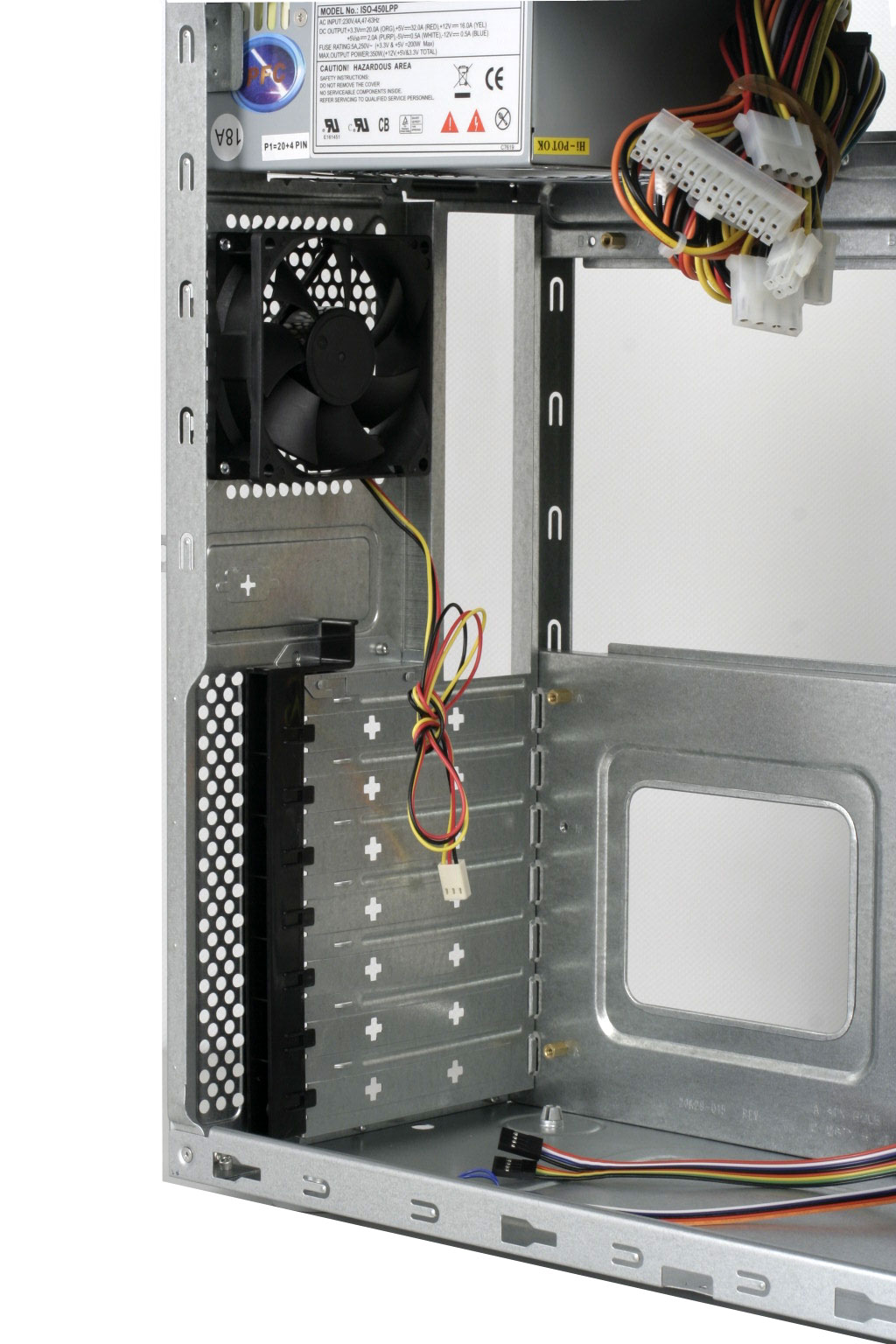

Задняя панель шасси корпуса имеет два штампованных вентиляционных отверстия. Одно рассчитано для использования вентилятора типоразмера 80 или 92 мм, а второе расположено вдоль технологических отверстий для плат расширения.

Передняя стенка шасси также имеет штампованное вентиляционное отверстие, позволяющие установить вентилятор типоразмера 80 мм. Металлические заглушки для отсеков с внешним доступом, при установке в них устройств, необходимо выламывать.

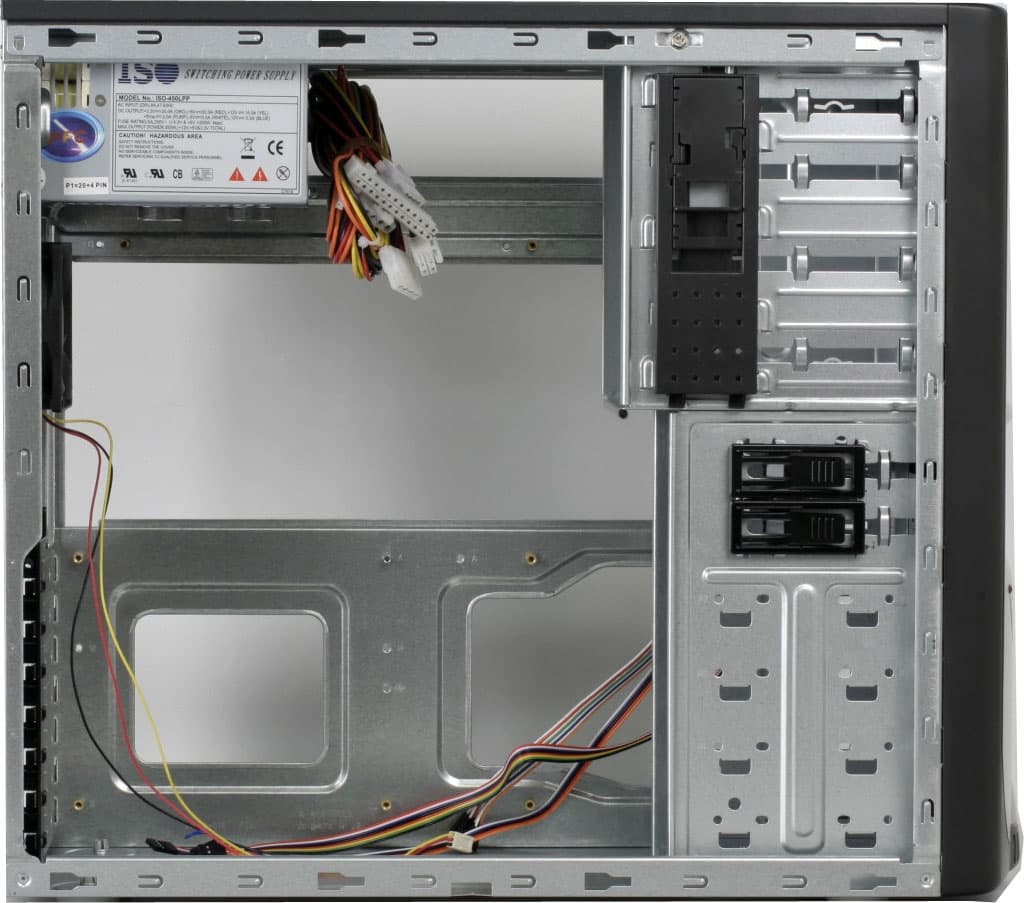

В шасси корпуса предусмотрено:

  • 4 отсека для установки устройств 5,25 дюйма
  • 2 отсека для установки устройств 3,5 дюйма
  • 7 отверстий для установки плат расширения
  • несъемная корзина для жестких дисков (4 HDD)

Тестирование эргономических характеристик системы вентиляции корпуса

В режиме Normal шум системы вентиляции достаточно навязчивый, основной вклад вносит корпусной вентилятор, вращающийся со скоростью примерно 2700 оборотов в минуту, но шумит не сам вентилятор, а воздушный поток от него, проходящий через вентиляционное отверстие.

В режиме Silent уровень шума от системы вентиляции можно признать комфортным, шум воздушного потока не напрягает, корпусной вентилятор в данном режиме вращался со скоростью примерно 1700 оборотов в минуту.

Сборка системного блока

Задняя панель I/O закреплена при помощи направляющих, размещенных по периметру технологического отверстия, никаких неожиданных препятствий при ее демонтаже не возникает.

Установка системной платы осуществляется при помощи стандартных полых шестигранников, внутри которых нарезана резьба, куда после установки платы вкручивается винт. Шестигранники предустановленны, к качеству резьбы в шестигранниках претензий нет. В качестве посадочного места для платы выступает не привычный лист, а две металлические полосы, расположенные параллельно.

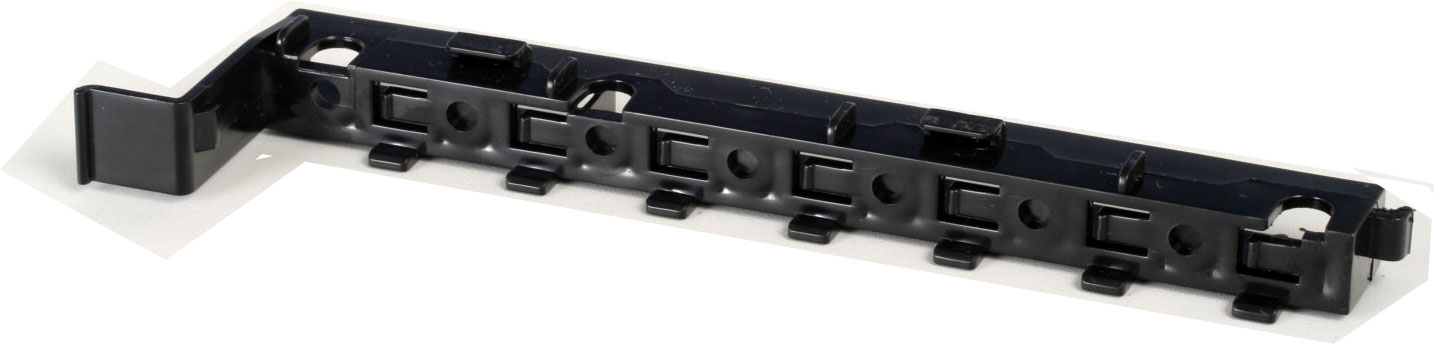

Крепление плат расширения может осуществляться как безвинтовым способом, посредством монолитной пластиковой пластины, так и с помощью обычных винтов. Заглушки в задней панели необходимо выламывать, причем, делая это, можно случайно погнуть перемычки, на которых они закреплены. Пользоваться лучше именно классическим способом крепления, поскольку безвинтовой особой надежностью и удобством не отличается.

Крепление устройств в отсеках 5,25 дюйма осуществляется с помощью винтов с накатной головкой, два из которых необходимо вкрутить в пару нижних отверстий, расположенных на правой стенке устанавливаемого устройства, после чего задвинуть его по направляющим в шасси, где его будет удерживать пластиковый фиксатор. При необходимости демонтажа устройства пластиковый фиксатор нужно сдвинуть вниз и вытащить накопитель. Крепление надежно, крайне небольшой люфт наблюдается только в вертикальной плоскости.

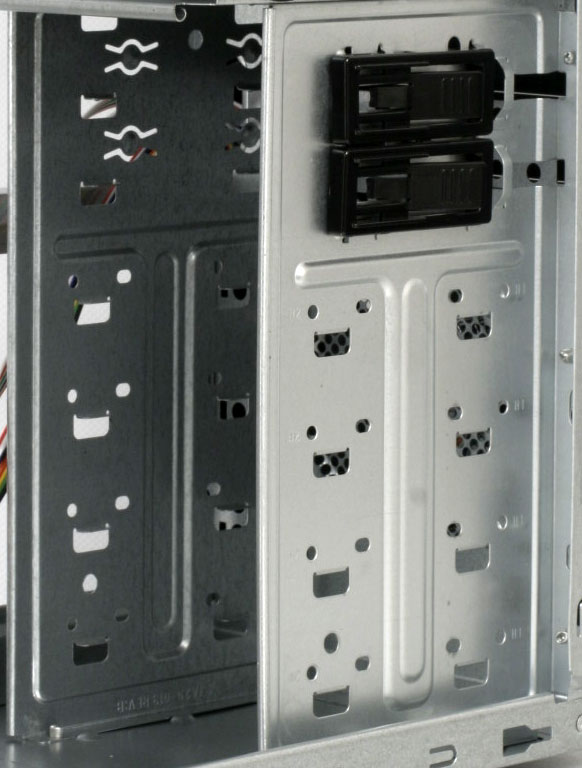

Устройства в отсеки с внешним доступом формата 3,5 дюйма устанавливаются аналогично, небольшое отличие заключается в конструктивном исполнении фиксатора, в данном случае при демонтаже устройства его нужно нажимать, а не сдвигать. Установить в указанные отсеки можно не только FDD или аналогичные накопители, но и жесткие диски. Но, к сожалению, после установки присутствует люфт в вертикальной плоскости.

Установка жестких дисков в четырехместную корзину осуществляется классическим способом, то есть с помощью обычных винтов, причем, есть возможность вкрутить винты с обеих сторон корзины. Надежность крепления не вызывает нареканий.

Подключение фронтальных разъемов выполнено весьма удобным. Провода, идущие от фронтальных разъемов USB, оканчиваются четырехпиновыми коннекторами, а от аудиоразъемов однопиновыми.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы

  • FarCry — тестирование на различных уровнях в течение часа, разрешение 1024 на 768
  • ATI Tool — тест 3D View в течение часа

Конфигурация тестового стенда:

  • Процессор AMD Athlon 64 3000+
  • Кулер GlacialTech 7200
  • Системная плата ASUS K8N-E
  • Оперативная память Patriot XBLK, 2 два модуля по 512 Мб
  • Видеокарта Gigabyte GV-N66256DP
  • Жесткий диск WD 2500JD

Во время тестирования температура окружающего воздуха поддерживалась на уровне 23 градусов.



Небольшая разница в температурах компонентов, в зависимости от режима работы вентиляции, присутствует. В целом температура компонентов не превышает допустимый уровень. Посмотрим, каков будет результат при более продолжительном тестировании в течении 12 часов.

Так же, как и в предыдущих тестах, никаких проблем с температурами компонентов внутри системного блока не замечено.

Итоги

Из недостатков в данном корпусе можно отметить, прежде всего, малую толщину стали, из которой выполнены внешние панели корпуса, чем обусловлена их низкая жесткость, а также отсутствие съемной корзины для жестких дисков и пылевого фильтра в передней панели. Также хотелось бы видеть возможность установки на переднюю стенку шасси вентилятора типоразмера 92 мм (хотя бы). Но, с другой стороны, вышеперечисленные технические и конструктивные решения присущи корпусам ощутимо более высокой ценовой категории.

Из достоинств можно отметить достаточно быструю и удобную систему крепежа устройств в отсеках, а также заранее предустановленное крепление системной платы, и в целом неплохое качество изготовления и сборки. И если бы не тонкий металл, то нареканий по последнему пункту, возможно, не было бы.

Из вышесказанного можно сделать вывод, что данный корпус хорошо подойдет для поточной сборки большого количества системных блоков небольшой мощности, а также для конечных пользователей, желающих максимально сэкономить на корпусе при покупке компьютера.

Средняя текущая цена (количество предложений) в московской рознице: $66(5)

Корпус Foxconn TLA-436 предоставлен российским представительством Foxconn
