Корпус Deepcool Pangu

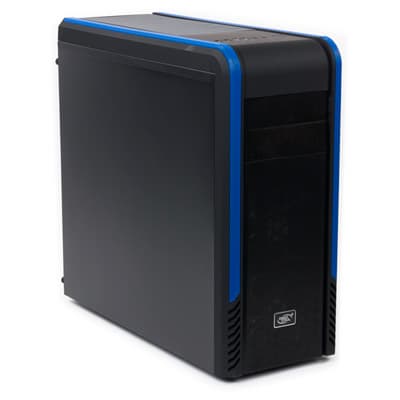

Корпус Deepcool Pangu, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Сколько бы корпусов мы ни представляли вниманию читателей, всегда найдется производитель, чья продукция еще не попадала на наши страницы.

Китайская компания Deepcool известна в основном как производитель различных систем охлаждения, однако с недавних пор она начала выпускать и компьютерные корпуса. Настолько с недавних, что на русскоязычном сайте компании в разделе про корпуса представлена лишь одна модель (которую мы как раз рассмотрим сегодня), да и та появилась уже после написания нашего обзора. На deepcool-us.com информации побольше, однако и там на момент написания обзора упоминались лишь пять моделей (точнее, две модели и три модификации одной из них), и не было одного из самых необычных корпусов — Deepcool Aquila.

К нам попал представитель семейства Deepcool Pangu, включающего в настоящее время три модификации: собственно Pangu белого и черного цвета, а также «облегченную» версию Pangu V2.

Общим в дизайне всех известных моделей, включая Pangu, является использование на части внешних поверхностей резиноподобного материала. Еще одна черта, общая для Pangu и Aquila — минимальное количество прямых углов в оформлении: переходы между наружными гранями скруглены. У Pangu это прежде всего заметно на стыке фронтальной и верхней панелей, которая образует этакий покатый «лоб».

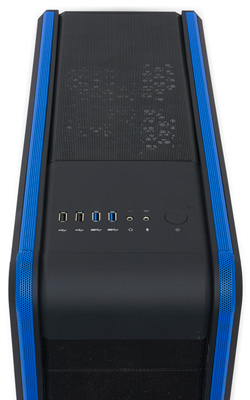

Верхняя панель Deepcool Pangu

Нам достался черный Pangu — точнее, черный с синими декоративными сетчатыми вставками по бокам, начинающимися с нижней четверти лицевой панели, плавно переходящими на верхнюю крышку и продолжающимися до ее задней кромки. Конечно, восприятие всегда индивидуально, но васильково-синий цвет на черном нам понравился гораздо меньше, чем на белом; правда, о белом варианте пришлось судить только по фотографиям на сайте изготовителя.

Боковые стенки сплошные, без прозрачных окон, вентиляционных отверстий и штампованных выступов. Буйством фантазии не отличаются и другие составляющие корпуса, и упаковка (коробка из обычного картона с монохромным оформлением), а комплектацию вовсе нужно назвать спартанской: небогатая горстка крепежа и десяток одноразовых стяжек для кабелей. Но, собственно, и цена вполне доступная: на момент тестирования в российских торговых сетях встречались, хоть и не повсеместно, предложения Pangu по цене около $80–85.

Комплектация Deepcool Pangu

Руководство по сборке нам досталось только на английском и китайском языках. Надеемся, что поступающие в продажу корпуса будут укомплектованы и русскоязычной инструкцией, как того требует законодательство (хотя, если честно, особой необходимости в ней нет).


Компоновка

Типоразмер Deepcool Pangu производителем никак не обозначается, мы отнесем его к miditower. Максимальный размер устанавливаемых системных плат — ATX, количество слотов расширения — семь.

Внутренняя компоновка трансформируемая: поперечный отсек для установки накопителей состоит из двух частей-корзин, верхняя крепится на защелках и легко снимается, освобождая место для длинных видеокарт. Как вариант: отсутствие верхней половины дискового отсека обеспечит беспрепятственный доступ воздушного потока от фронтального вентилятора к видеокартам или иным внутренним компонентам компьютера.

Каждая корзина предназначена для трех накопителей (2,5- или 3,5-дюймовых), устанавливаемых в нее с помощью салазок, итого получается шесть HDD/SSD. В принципе, еще один 2,5-дюймовый накопитель можно было бы поместить на днище шасси, закрепляя винтами снаружи — он свободно поместится под самыми нижними салазками, и такие примеры мы видели в других корпусах. Конечно, не самое удобное место, но и цена ему — всего четыре лишних отверстия. В данном случае отверстия придется сверлить самому: есть несколько отверстий непонятного назначения, которые не согласуются с посадочными размерами накопителя.

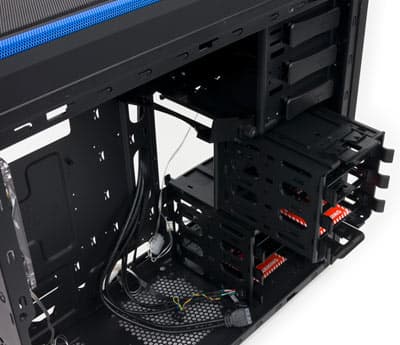

Вариант расположения корзин для HDD/SSD, Deepcool Pangu

Но даже при наличии обеих корзин мы не скажем, что выбор видеоадаптеров будет ограничен лишь самыми бюджетными моделями: их максимальная длина при этом составит 292 мм (по данным производителя, а по нашему замеру даже на 10 мм больше). Если же верхнюю корзину извлечь, то производитель уверяет, что это значение увеличится до 400 мм, а наш замер показал и вовсе 424 мм. Естественно, в обоих случаях должны учитываться разъемы дополнительного питания, если они расположены в торцах плат.

Для 5-дюймовых устройств есть два слота с выходом на лицевую панель, а для 3,5-дюймовых устройств такого выхода не предусмотрено.

Блок питания, приобретаемый отдельно, располагается горизонтально в нижней части корпуса, причем места вполне достаточно для моделей с увеличенной мощностью и длиной.


Конструкция

Размеры корпуса — 477×205×500 мм (В×Ш×Г), включая выступающие части.

Шасси и боковые панели изготовлены из стали толщиной 0,7 мм, поэтому жесткость конструкции получилась средней, но приемлемой. Недостаточная жесткость сказывается разве что при установке боковых крышек, которые крепятся системой пазов и гребенок: размер крышки довольно большой, и установить ее на место не всегда удается сразу.

На верхней плоскости шасси закреплена пластиковая панель, закрывающая места установки опциональных вентиляторов и содержащая кнопки, индикаторы и разъемы. Значительную часть панели занимает вентиляционная решетка, прочность которой невелика, поэтому класть на нее что-то тяжелое не рекомендуется. Остальная часть сплошная, и на ней, ближе к лицевой части корпуса, в один ряд расположились:

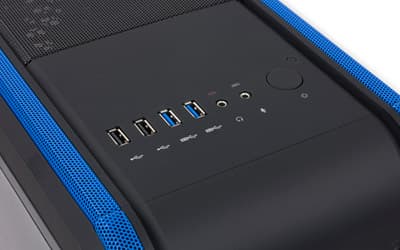

Панель управления Deepcool Pangu
  • кнопки: большая Power и совсем крошечная (случайно не нажмешь!) Reset,
  • аудиоразъемы, над которыми размещены индикаторы — очень яркий синий для питания и красный нормальной яркости для активности HDD,
  • внешние порты: по два USB 2.0 и 3.0, причем ориентированы они так, что в них можно одновременно включать широкие устройства.

Как видите, корпус в основном рассчитан на напольную установку. Если же поставить его на стол, то увидеть органы управления, не вставая со стула и не вытягивая шею, сможет лишь оператор высокого роста.

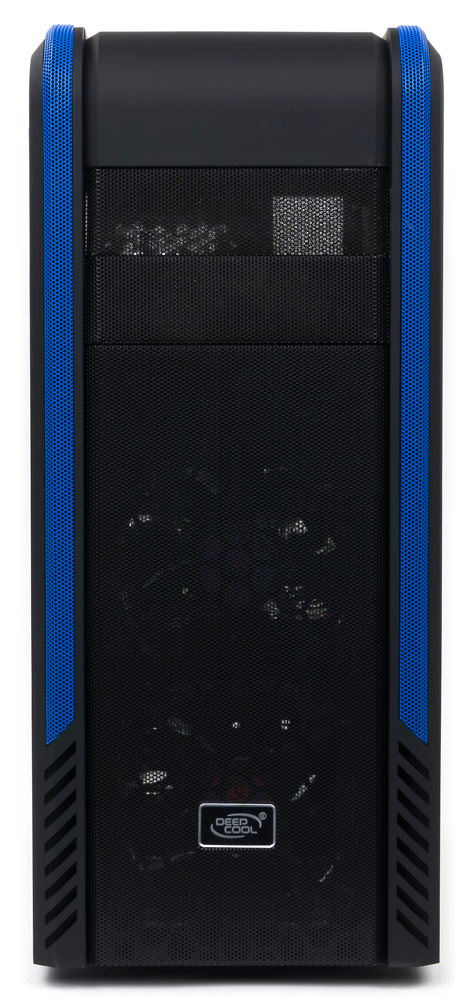

Лицевая панель каких-либо органов управления не имеет, на ней есть лишь заглушки пятидюймовых слотов и вентиляционная решетка.

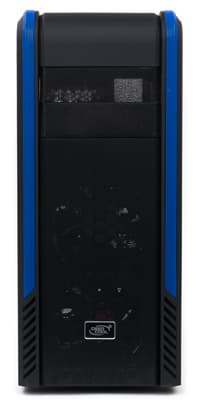

Лицевая панель Deepcool Pangu

Обе эти панели при желании можно снять — они крепятся к шасси обычными цилиндрическими пластиковыми защелками, но необходимость в этом возникнет вряд ли.


Система вентиляции

В штатную комплектацию входят три 120-миллиметровых вентилятора с логотипом Deepcool. Все они могут подключаться либо к 3-контактным разъемам системной платы, либо к периферийным («Molex») разъемам блока питания — на их кабелях есть коннекторы обоих типов. Какого-либо встроенного контроллера не предусмотрено.

Два вентилятора нагнетающие, расположены на фронтальной панели шасси. Охлаждать они будут либо накопители в корзинах, либо, если верхняя корзина удалена, то соответствующий ей вентилятор будет создавать поток воздуха для дополнительного охлаждения видеокарт и других компонентов компьютера.

Третий вентилятор, вытяжной, установлен на задней стенке шасси.

Все эти вентиляторы имеют неотключаемую синюю подсветку. Если для фронтальных это можно считать оправданным (хотя и не всем такое понравится), то зачем нужна подсветка на задней стенке, особенно с учетом отсутствия прозрачного окна в боковой стенке, сказать сложно. Отметим лишь, что модификация Pangu V2 укомплектована единственным задним вентилятором без подсветки.

Места для установки дополнительных вентиляторов вполне привычные: два вверху и один внизу, на днище шасси, причем крепежные отверстия рассчитаны на 120-миллиметровые модели. На «потолке» шасси вместо вентиляторов можно расположить и радиатор системы жидкостного охлаждения.

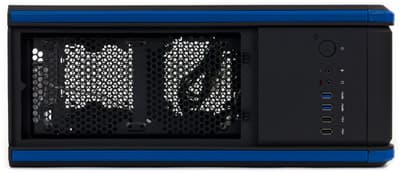

Вид сверху, Deepcool Pangu

Но есть и еще одно место, на этот раз необычное: в третьем пятидюймовом слоте, не имеющем выхода на лицевую панель, крепится специальная рамка, одна часть которой выходит внутрь компьютера и может поворачиваться на 180 градусов в вертикальной плоскости. К этой части двумя саморезами можно прикрепить 120- или 80-миллиметровый вентилятор и сориентировать его таким образом, чтобы поток воздуха от него приходился на критически важный узел компьютера.

Рамка для вентилятора Deepcool Pangu

Насколько это будет эффективно и востребовано, сказать сложно, однако такая возможность имеется. Непонятно другое: неподвижная часть рамки, которая вставляется в пятидюймовый слот, явно рассчитана на установку вентилятора — есть и большое отверстие под сам вентилятор, и четыре поменьше для крепежа, но мы так и не смогли понять, как же тогда можно закрепить рамку, а каких-либо пояснений на сайте или в инструкции нет. Вероятно, рамка сделана как универсальная, и в каких-то моделях корпусов может использоваться иначе, чем в Pangu.

Отметим, что Pangu V2 такой рамкой не комплектуется.

Об охлаждении жестких дисков: конечно, при установке в пластиковые салазки ни о каком отводе тепла на шасси речи быть не может, надежда только на фронтальные вентиляторы. И в этом плане конструкцию как корзин, так и самих салазок непродуманной не назовешь: в стенках корзин и в днищах салазок есть крупные отверстия.

Перейдем к фильтрам. Их конструкция для фронтальных и верхних вентиляторов одинакова: капроновая сетка на пластиковой рамке, сверху прикрытая декоративной металлической решеткой. Рамки легко можно снять: они крепятся защелками на одном крае и выступами на другом; нажимаем на край рамки, освобождая защелки, потом приподнимаем этот край и выводим из зацепления выступы. Устанавливаем назад в обратном порядке. Всё очень легко и просто, описание занимает даже больше времени, чем сама процедура. Однако не обошлось и без «но»: защелки порой срабатывают от не самого сильного прикосновения.

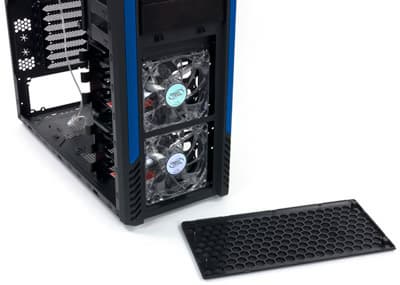

Фильтр Deepcool Pangu

Сетка в этих фильтрах не извлекается, и обслуживать их придется в сборе.

Еще один фильтр имеется снаружи на днище шасси, где закрывет места установки блока питания и дополнительного вентилятора. Он представляет собой лист тонкого пластика с перфорацией, края которого вставляются в штампованные выступы, а от провисания в середине защищает винт. Извлечь этот фильтр несложно, но для этого потребуется или перевернуть, или хотя бы сильно наклонить корпус, к тому же без отвертки не обойтись, поэтому назвать его быстросъемным нельзя.

Заглушки пятидюймовых слотов сделаны из металлической сетки и тоже должы принимать участие в процессах воздухообмена, поэтому в них вставлены полоски поролона.

Из дополнительных отверстий есть перфорация в заглушках слотов расширения и на части поверхности задней стенки. Кроме того, декоративные синие вставки по бокам лицевой и верхней панелей также сделаны из металлической сетки, поэтому какая-то часть воздуха может поступать и через них. Естественно, никаких фильтров здесь нет, но вряд ли поток воздуха через эти сетки будет сколь-нибудь ощутимым.

На задней стенке есть и пара прикрытых резиновыми заглушками отверстий для СВО.

По данным производителя, корпус позволяет устанавливать процессорные системы охлаждения высотой до 165 мм, что подтверждается и нашим замером: расстояние от основания системной платы до левой боковой крышки составляет 178 мм.


Сборка системного блока

Боковые крышки фиксируются парами винтов с накатными головками и имеют выступы для захвата, облегчающие снятие. Как уже отмечалось, недостаточная жесткость создает неудобства при установке крышек, но это вполне типичная ситуация для корпусов такой ценовой категории.

Стойки для монтажа системной платы нужно устанавливать из комплекта крепежа. Правда, две из них уже установлены, а для остальных есть переходник на крестовую отвертку.

Как обычно, в подложке есть вырез, позволяющий устанавливать и снимать процессорный кулер без демонтажа платы. Отверстие для портов ввода-вывода на задней панели ничем не закрыто, а прорези для плат расширения снабжены многоразовыми заглушками.

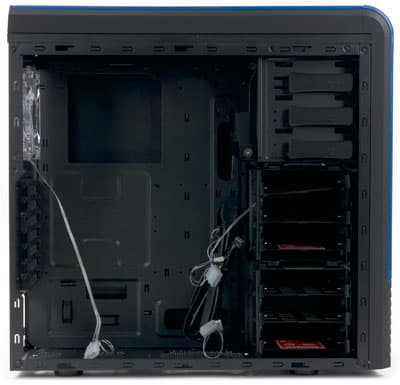

Вид на шасси слева, Deepcool Pangu

Крепление плат расширения — винтами с накатной головкой; боковая кромка шасси, которая расположена напротив, имеет вырез для удобства работы отверткой.

Блок питания крепится винтами непосредственно к задней стенке, на нижней плоскости шасси есть выступы, помогающие правильно сориентировать его при установке, причем на них даже имеются амортизирующие накладки, пусть и тонкие. Ставить БП можно вентилятором вверх или вниз, а уже установленная системная плата не помешает монтажу блока питания.

Оптические накопители в пятидюймовых слотах слева фиксируются штатными безвинтовыми защелками. Устроены они очень просто, а вот пользоваться ими уже не так просто: чтобы освободить защелку, надо с заметным усилием потянуть на себя правый край. К тому же фиксация накопителей не идеальная, и лучше дополнительно закрепить их винтом с правой стороны.

Заглушки в шасси нет только у верхнего пятидюймового слота, а во втором она имеется, и для установки ODD ее придется выламывать, что можно сделать без снятия лицевой панели. Декоративные заглушки вынимаются без особых проблем.

Салазки для HDD/SSD довольно необычные: они состоят из двух независимых половинок, которые при установке 3,5-дюймового накопителя нужно раздвинуть, потянув в разные стороны. Об этом даже напоминают специальные наклейки. Накопитель при этом фиксируется штифтами, снабженными амортизирующими прокладками.

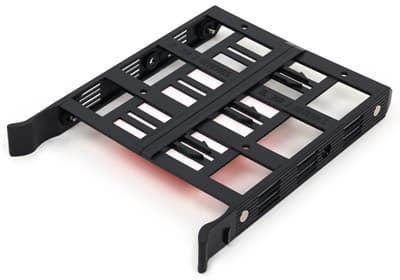

Салазки для HDD/SSD, Deepcool Pangu

Конструкция непривычная, но довольно удобная, а чтобы половинки салазок впоследствии не разошлись, через имеющиеся в их стенках отверстия можно закрутить по винту с каждого бока. Причем сделать это можно либо для закрепления HDD на салазках, либо для фиксации салазок вместе с накопителем в корзине, для чего в ее стенках также предусмотрены отверстия, хотя и без этого салазки с диском в корзине держатся довольно плотно.

2,5-дюймовые HDD/SSD крепятся к салазкам четырьмя винтами снизу, тем самым обеспечивается и надежное соединение половинок салазок.

3,5-дюймовые накопители можно устанавливать только разъемами направо, хотя конструкция салазок допускает оба варианта. Но если разъемы будут слева, то установить салазки с диском в корзину получится, а вот для извлечения придется попыхтеть. К тому же до левой боковой стенки останется совсем немного места, и возможны проблемы с подключением кабелей.

Но даже при ориентации разъемов направо лучше использовать кабели с Г-образными коннекторами.

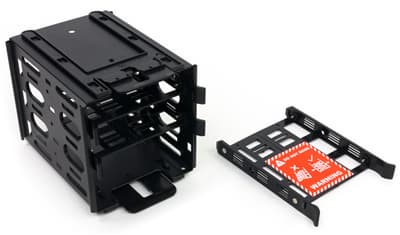

Корзина для HDD/SSD, Deepcool Pangu

Все кабели при монтаже можно прокладывать за подложкой системной платы, причем справа остается вполне достаточно пространства для этого, а в подложке есть три большие прорези с завальцованными краями. Закрепить кабели можно прилагаемыми одноразовыми стяжками.

Подключение внешних разъемов USB и аудио к внутренним разъемам системной платы производится экранированными кабелями с монолитными коннекторами. Для аудио есть и HD Audio, и AC’97.


Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

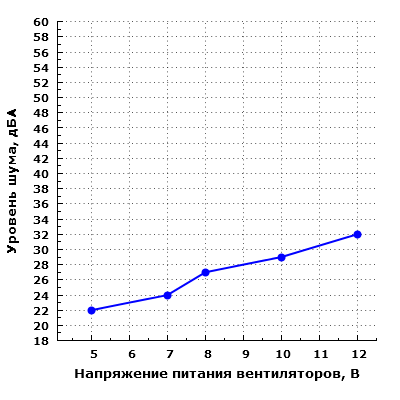

Уровень шума корпуса

Шум системы охлаждения корпуса изменяется от низкого при питании вентилятора напряжением 5 В до среднетипичного при питании от 12 В. Источник с таким уровнем шума будет малозаметен в типичных условиях, характерных для жилых помещений в дневное время суток. В ночное время при минимальных оборотах система охлаждения корпуса также не будет доставлять беспокойства с дистанции от метра и более.

Размещение корпусаНапольное (слева)Настольное (по центру)Напольное (справа)
Источник шума без корпуса, дБА454545
Источник шума в корпусе, дБА404540
Ослабление шума, дБА505
Источник шума и корпусные вентиляторы (12 В) одновременно, дБА404540
Корпусные вентиляторы (12 В), дБА263226
Приращение шума за счет корпусных вентиляторов, дБА000

Ослабление шума, источник которого расположен внутри корпуса, в данном случае очень низкое с фронта и среднее при типичном напольном размещении относительно пользователя, сидящего рядом с компьютером.

Таким образом, акустическая эргономика корпуса находится на хорошем уровне, особенно с учетом его конструкции. Для систем со сверхнизким уровнем шума данный корпус в штатной комплектации пригоден ограниченно — с учетом низкого ослабления шума от источников внутри корпуса, что стоит учитывать при проектировании системы.


Позиционирование и выводы

Перед нами вполне достойный внимания образец с неплохой оснащенностью, приличным качеством изготовления, двумя вариантами расцветки, а главное — с вменяемой ценой. И совсем хорошо, если в продаже будет доступен и вариант Pangu V2, цена которого должна быть еще интереснее.

Каких-либо рекомендаций по возможным конфигурациям компьютеров с использованием Pangu давать нет смысла: корпус достаточно универсален. Будем надеяться, что линейка корпусов Deepcool будет расширяться, и наши обзоры не ограничатся только этой моделью.


Средняя цена по данным price.ru
$79(11)
Средняя цена по данным Яндекс.Маркет
T-10634069
Предложения Deepcool Pangu по данным Яндекс.Маркет
L-10634069-10

Корпус Deepcool Pangu предоставлен на тестирование производителем
