Корпус Corsair Graphite 380T


Corsair Graphite 380T
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Линейка компьютерных корпусов Graphite компании Corsair относительно недавно пополнилась первой моделью, рассчитанной на установку системных плат стандарта Mini-ITX. Модель не является самой простой и доступной в этой серии, вероятно поэтому ей решили присвоить название 380Т, хотя ранее в ассортименте компании уже была модель 230Т, предусматривающая установку в том числе полноразмерных плат стандарта ATX.

Corsair Graphite 380T

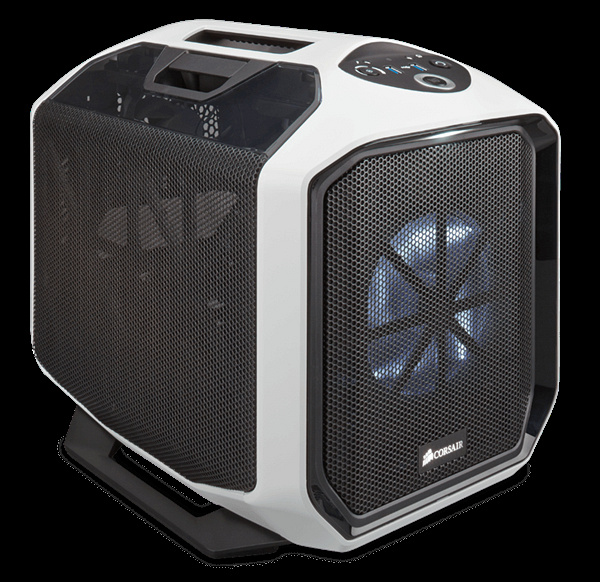

Corsair Graphite 380T относится к тем Mini-ITX-корпусам, которые на первое место ставят удобство сборки и хорошее охлаждение и при этом предпочитают не обращать внимание на тот факт, что собираемый на базе миниатюрной системной платы ПК должен оставаться максимально компактным. Корпус оснастили удобной ручкой, обильной подсветкой, а также системой быстрого доступа к комплектующим, чтобы обладателю 380T было удобнее брать его на так называемые «LAN Party», которые, правда, в наших широтах так и не обрели сколько-нибудь заметной популярности.

Corsair Graphite 380T

Корпус поставляется в трех вариантах расцветки: полностью черном с красной подсветкой, черно-белом с белой подсветкой и черно-желтом также с белой подсветкой. К нам на тестирование попал черно-белый вариант, который, субъективно, выглядит наименее агрессивно, зато очень стильно и футуристично.

Corsair Graphite 380T

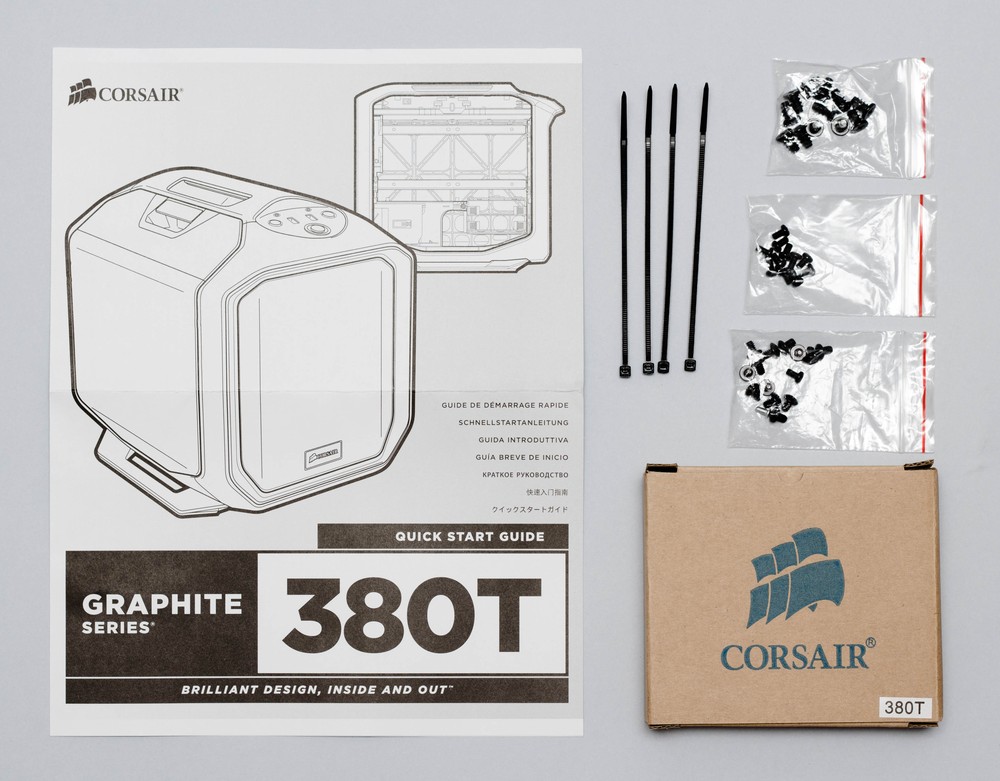

Поставляется Corsair Graphite 380T в непримечательной коробке из обычного картона, лишенной ручки или хотя бы прорезей для более удобной переноски. Внутри, помимо самого корпуса и элементов системы охлаждения, можно найти только краткую инструкцию на одном листочке, набор крепежных винтов и 4 одноразовые стяжки.

По своим пропорциям и габаритам Corsair Graphite 380T напоминает модель 250D из линейки Obsidian, которая имеет очень похожие технические характеристики, но выполнена в совершенно другом стилистическом исполнении. Главная проблема подобных корпусов, к сожалению, сохранилась: Graphite 380T слишком низкий и красивый, чтобы ставить его на пол или в дальний угол с глаз долой, но при этом и слишком широкий, чтобы поставить его на стол рядом с монитором, если полезная площадь поверхности не слишком большая. Интересно было бы узнать, в какой интерьер, по мнению дизайнеров, должны хорошо вписываться подобные модели. Наверное, тут расчет на очень большие столы с приставными элементами, тумбы или специальные настенные кронштейны или полки.

Компоновка

За последний год подобная компоновка корпусов Mini-ITX стала встречаться все чаще, уникальной ее уже не назовешь. Блок питания в Graphite 380T расположен в нижней части корпуса. Модель предусматривает установку полноразмерных БП с глубиной до 160 мм включительно.

Corsair Graphite 380T

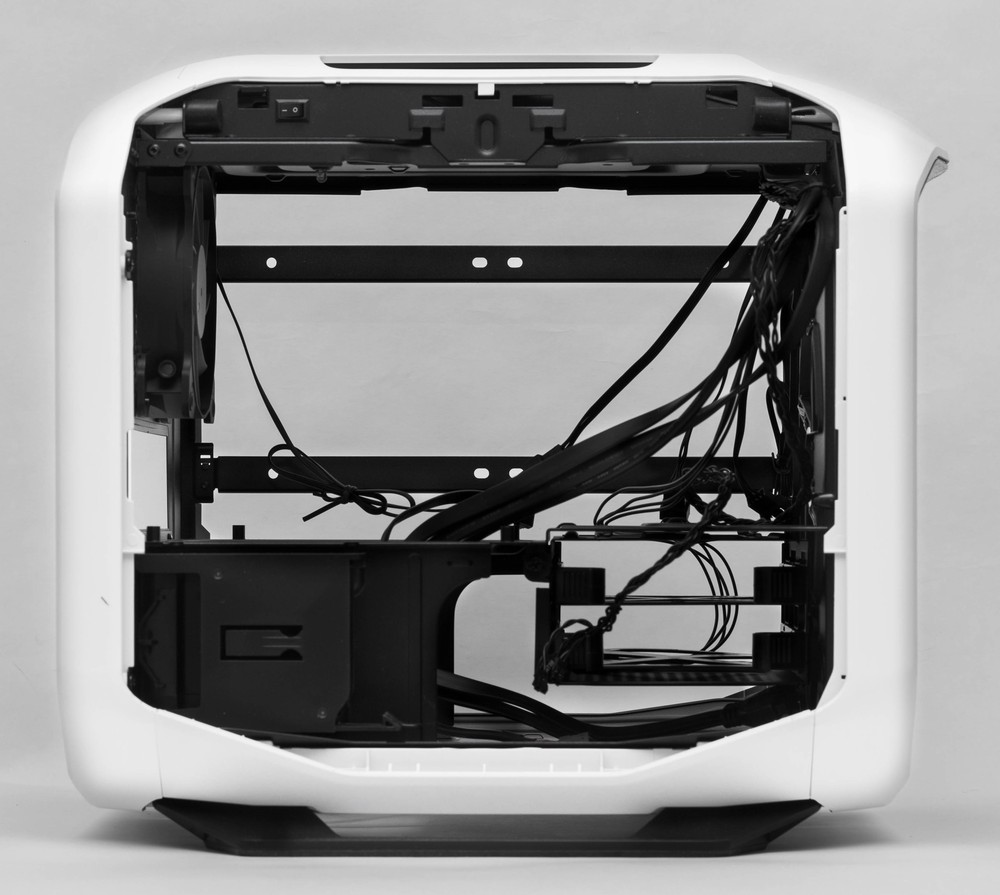

Непосредственно над блоком питания находится подложка для установки системной платы формата Mini-ITX. Свободного места над платой оказывается предостаточно, в корпус можно установить процессорный кулер высотой до 150 мм включительно. Есть в нем место и для двухслотовой графической карты длиной до 290 мм.

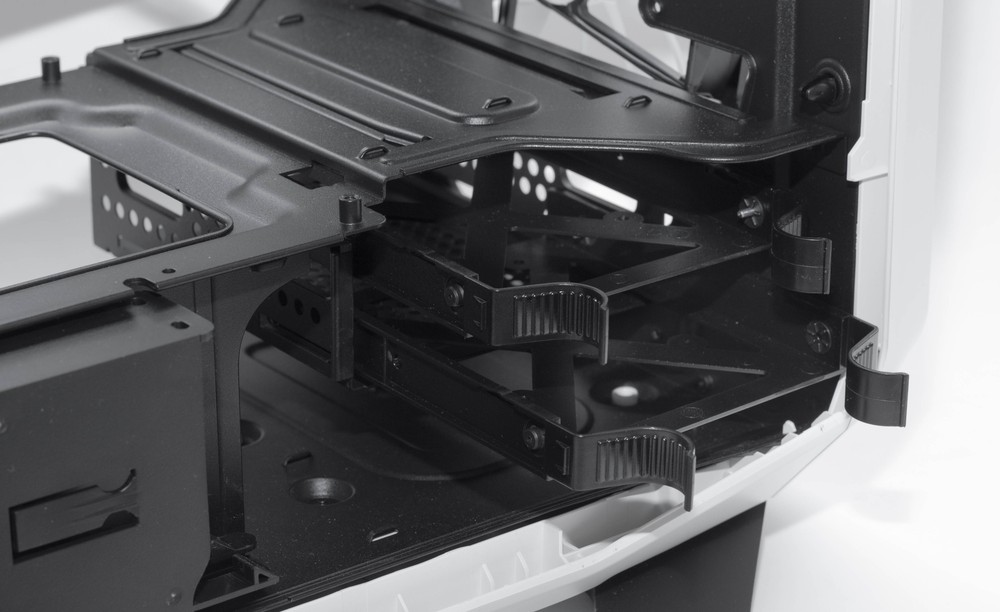

Небольшая двухместная корзина для 2,5″ или 3,5″ накопителей расположена в передней части корпуса. Еще два диска ноутбучного формата можно установить в отдельную корзину, расположенную в нише между отсеком для блока питания и левой боковой стенкой корпуса.

Corsair Graphite 380T

От оптического привода в этой модели решили отказаться, что, в общем-то, логично — на «сетевых вечеринках» есть сеть и доступ в интернет, а для сборки HTPC с возможностью просмотра фильмов с Blu-ray и DVD данный корпус и не позиционируется.

Конструкция

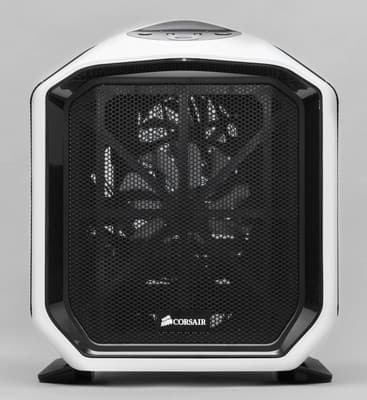

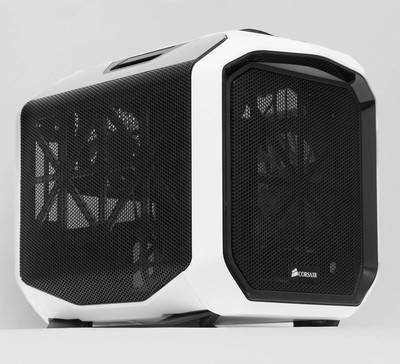

Габариты Corsair Graphite 380T составляют 292(Ш)×356(В)×393(Г) мм, вес без блока питания — 5,6 кг. На первый взгляд может показаться, что корпус полностью пластиковый, но на самом деле в его основе лежит прочное шасси из стали толщиной 0,8 мм, хотя пластикового обвеса вокруг него действительно очень много.

Corsair Graphite 380T

Бо́льшую часть лицевой панели занимает съемная пластина. В ее основе лежит прочный пластик, затем идет пылевой фильтр и тонкая стальная сетка с внешней стороны. Точно по такому же принципу построены обе боковые стенки корпуса. Данная вставка является быстросъемной, она держится на двух подпружиненных защелках и сама выпадает из корпуса после несильного нажатия на панель в верхней ее части. Самопроизвольного выпадения сетки при переноске или установке корпуса не наблюдалось.

Corsair Graphite 380T

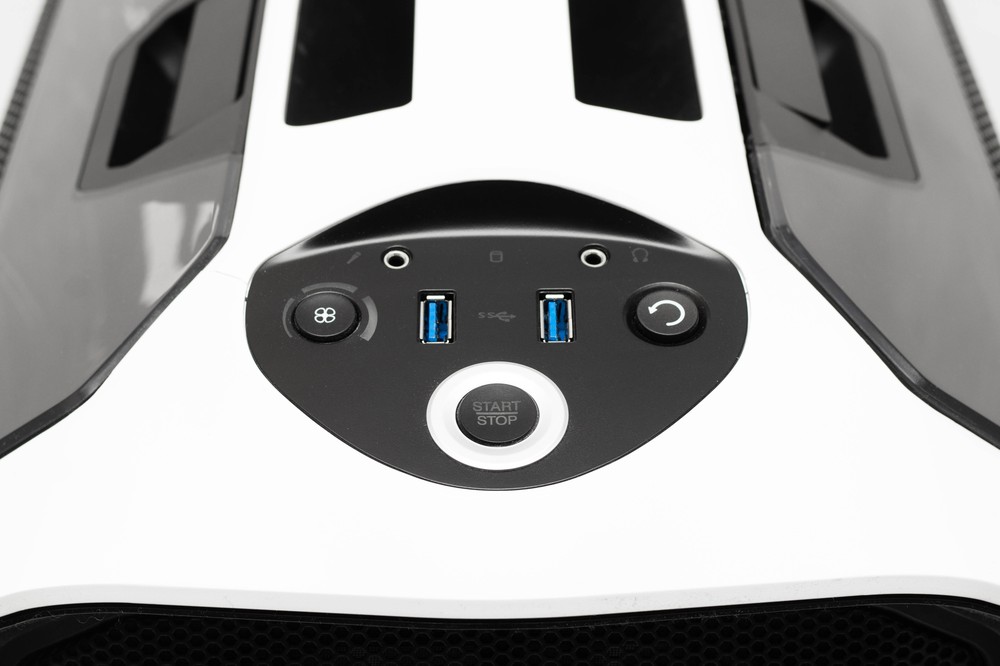

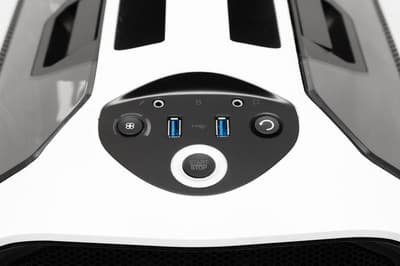

Органы управления, а также все порты ввода/вывода находятся в передней части верхней стенки корпуса. Кнопка включения с подписью Start/Stop находится по центру композиции, кнопка сброса расположилась справа, а место слева занимает кнопка управления встроенным контроллером скорости вращения корпусных вентиляторов. Корпус позволяет подключить одновременно 2 крупногабаритных устройства USB 3.0, а также микрофон и наушники через традиционные гнезда 3,5 мм.

Блок фронтальных разъемов качественно подсвечен белыми светодиодами. Светиться начинают подписи на кнопках и иконки-подсказки ко всем разъемам. Шкала вокруг кнопки контроллера вентиляторов подсвечивается по кругу на одно, два или три деления, обозначая тем самым текущий режим работы подключенной нагрузки. Своей памяти у контроллера нет, поэтому он всегда начинает работу с минимальной скорости, что не очень удобно.

Индикатор активности жесткого диска расположился между гнездами аудиоразъемов, он почти неразличим на фоне общей подсветки. Зато второй индикатор — Power_LED — видно очень хорошо. Он встроен в небольшой «козырек», нависающий над лицевой панелью, свет от него идет мягкий и действительно красивый.

Ручка для переноски выполнена очень качественно, за нее можно смело переносить даже максимально загруженный комплектующими корпус, не опасаясь за то, что она может треснуть или отвалиться. Обратную сторону ручки специально покрыли пластиковыми бугорками, чтобы сделать ее как можно менее скользкой. Тут можно было бы разместить вставку из прорезиненного материала типа софт-тач, но этого сделано не было.

Corsair Graphite 380T

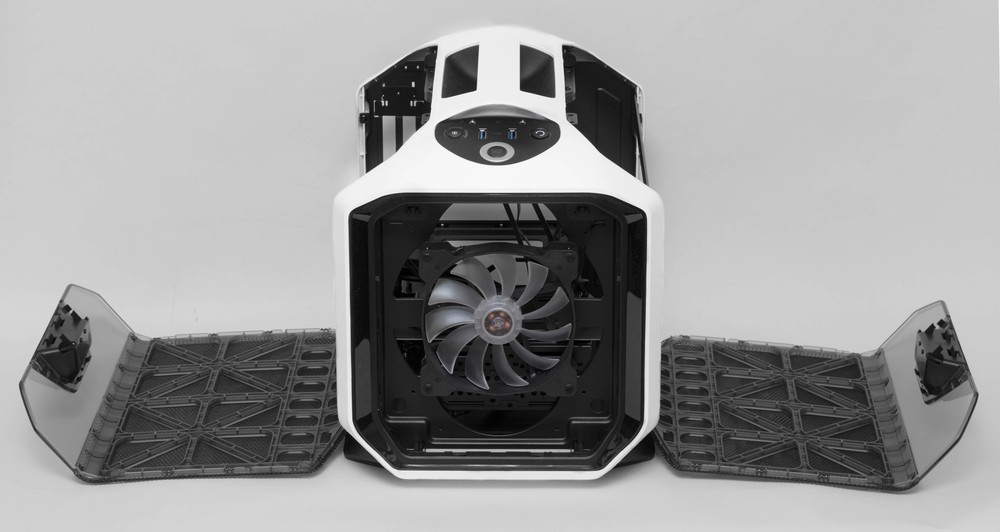

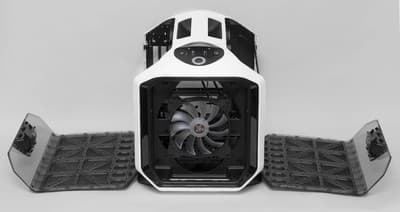

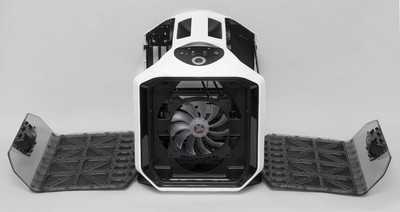

Обе боковые стенки абсолютно симметричны, их без проблем можно менять местами. Основой стенки, как мы уже отмечали, служит полупрозрачный пластик, на котором закрепили пылевой фильтр и тонкую стальную сетку. Фиксируются боковые стенки исключительно за счет массивной пластиковой защелки в верхней части, внутри которой установлены две пружины. Механизм напоминает дверные ручки на некоторых автомобилях — видимо, в том числе и поэтому кнопку включения дизайнеры решили стилизовать под кнопку пуска двигателя.

Работа механизма особых нареканий не вызывает, стенки очень быстро снимаются и почти так же быстро устанавливаются на место. Хотя, конечно, использование пластика вместо металла и отсутствие возможности зафиксировать стенки хотя бы винтами понравится не всем потенциальным покупателям.

Corsair Graphite 380T

Устанавливается Corsair Graphite 380T на широкие ножки-полозья с плотной резиновой накладкой. Стоит корпус весьма уверенно, вперед-назад лишний раз не катается. Здесь же на нижней стенке находится съемный пылевой фильтр для вентилятора блока питания.

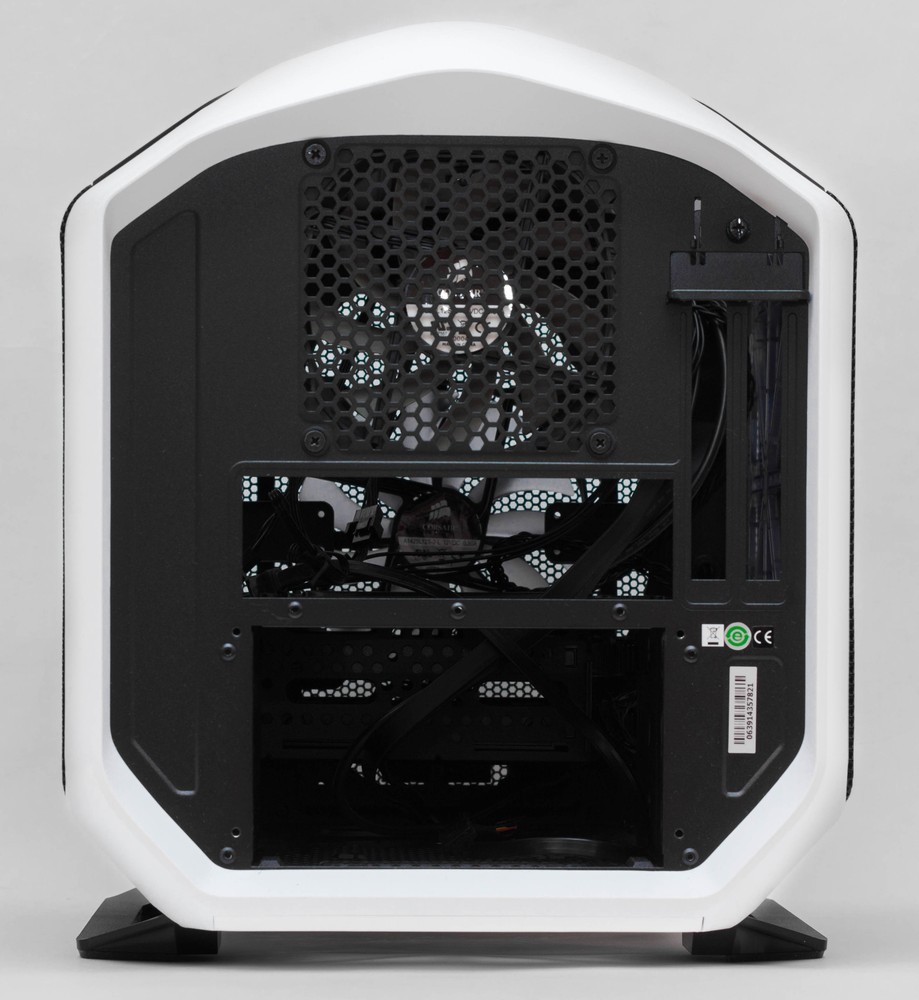

Задняя стенка корпуса выглядит наиболее привычно. Вместо очередной порции пластика здесь традиционная сталь, посадочное место для корпусного вентилятора, стандартные заглушки и прорези, а также съемная пластина в нижней части, после снятия которой в корпус можно завести блок питания.

Система охлаждения

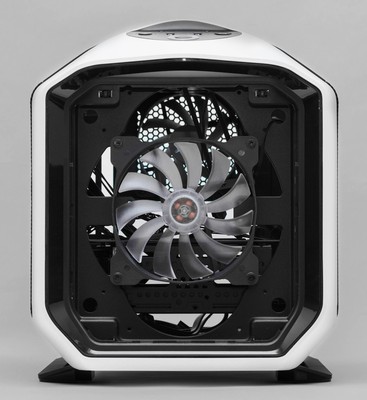

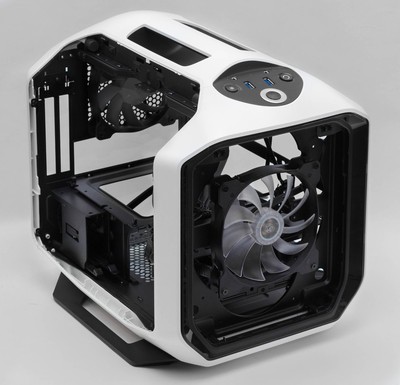

Корпус предусматривает установку 3 корпусных вентиляторов, причем 2 из них уже идут в комплекте поставки. Первый вентилятор установлен на передней стенке шасси, непосредственно за съемной пластиной. Он имеет типоразмер 140 мм, но при желании его можно заменить на аналог типоразмера 200 или 120 мм. Фронтальный вентилятор оснащен четырехточечной подсветкой белого цвета, ее нельзя выключить или отрегулировать отдельно от скорости вращения охладителя.

Corsair Graphite 380T

Второй корпусной вентилятор типоразмера 120 мм находится на задней стенке корпуса. Данное посадочное место не рассчитано на установку вентиляторов другого размера, встроенной подсветки у «ветродуя» тоже нет. При желании в Graphite 380T можно добавить еще один вентилятор 120 мм, разместив его на правой боковой стенке шасси. С его помощью можно улучшить продуваемость процессорного кулера, а также дополнительно охладить обратную сторону видеокарты. Сюда же можно установить одну из совместимых систем жидкостного охлаждения, использующих радиатор 240 или 120 мм.

Corsair Graphite 380T

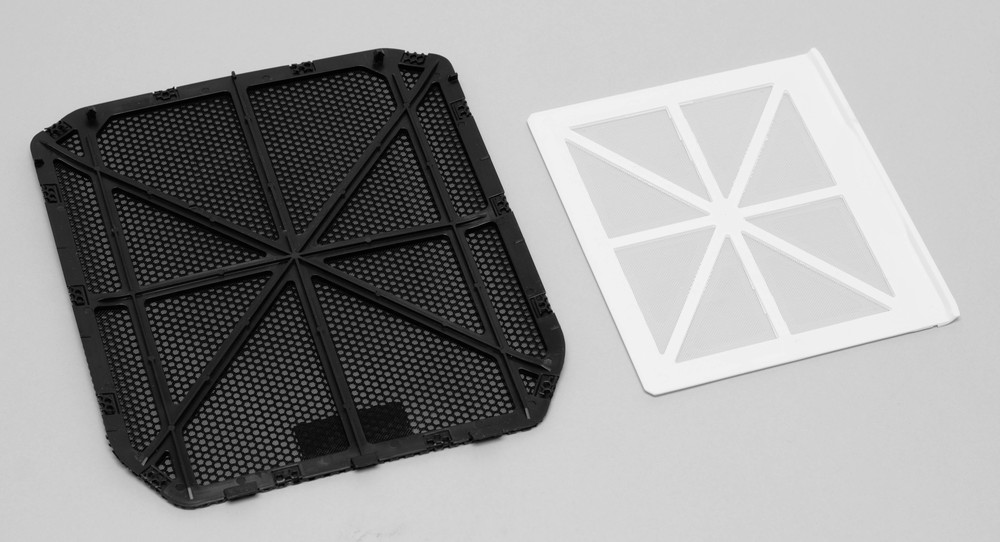

В качестве пылевого фильтра на боковых стенках и передней съемной панели используется мелкоячеистая пластиковая сетка. Сетку нельзя извлекать из конструкции, но этого и не требуется — данные детали можно без проблем пропылесосить или даже вымыть под краном, главное только как следует все просушить, прежде чем возвращать обратно в корпус.

Corsair Graphite 380T

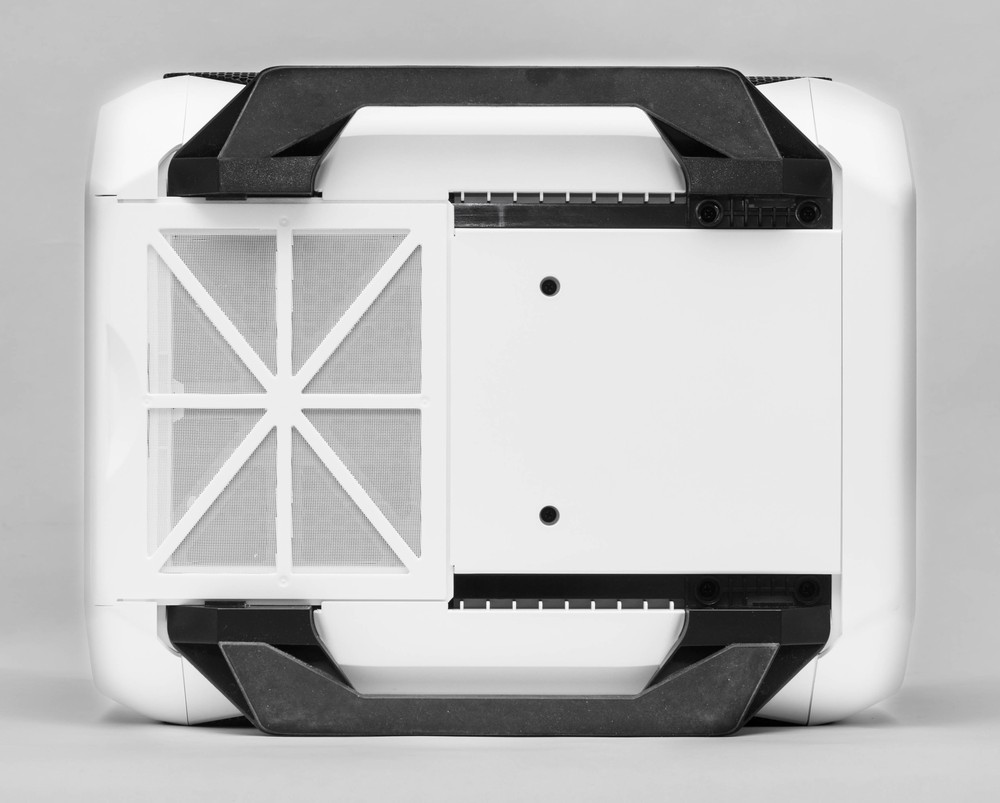

Еще один пылевой фильтр из пластиковой сетки в быстросъемной рамке находится на нижней стенке корпуса. Для его извлечения не обязательно класть корпус на бок, достаточно ухватиться за выступ и выдвинуть рамку по направляющим. Таким образом, корпус оказывается хорошо защищен от попадания крупных частиц пыли и мусора, но мелкая пыль все равно со временем осядет на комплектующих, потому что ширина отверстий на фильтрах составляет примерно 1 мм.

Corsair Graphite 380T оснащен контроллером для управления корпусными вентиляторами, которые можно подключить к нему с помощью стандартных 3-контактных разъемов. Питается контроллер от SATA-коннектора типа «папа». Режимы переключаются по кругу, во время включения контроллер всегда автоматически выставляет наиболее тихий вариант.

Сборка системного блока

Боковые стенки корпуса снимаются за считанные секунды, о чем мы уже упоминали ранее. Все четыре стойки для установки системной платы проставлены заранее, сборщику не нужно тратить на это время. Основная корзина для дисковых накопителей оснащена выдвижными пластиковыми лотками, всего их два, и в каждый можно установить как полноразмерный жесткий диск, так и накопитель ноутбучного формата. Диски формата 3,5″ устанавливаются без использования отвертки — достаточно немного отогнуть боковую стенку лотка и зафиксировать в нем HDD с помощью небольших металлических штырьков.

Corsair Graphite 380T

Надо отметить, что эти штырьки не слишком надежно зафиксированы в лотке и их можно с легкостью вырвать с положенного места, а вот поставить такой штырек на место будет совсем не просто. Подобные лотки можно встретить в корпусах многих производителей, и их вариант реализации у Corsair, к сожалению, нельзя назвать особенно удачным.

Corsair Graphite 380T

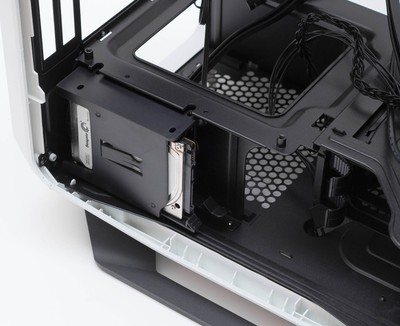

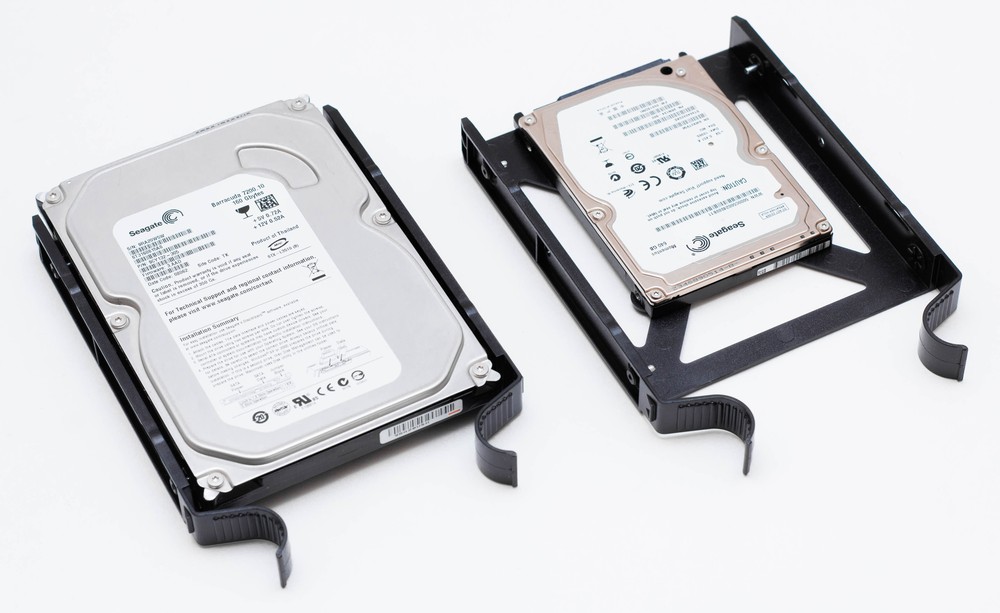

Если же устанавливать 2,5″ накопитель, то он кладется на дно лотка и прикручивается к нему с помощью 4 винтов под крестовую отвертку. Получается немного дольше, зато точно ничего не сломается. Лотки фиксируются в корзине исключительно за счет слабой пластиковой распорки, фиксация лотков винтами не предусмотрена. Люфт лотка даже после установки 3,5″ диска очень большой — он сильно ходит как в горизонтальной, так и в вертикальной плоскости.

Еще два накопителя ноутбучного формата можно установить в небольшой пластиковый отсек между нишей для установки блока питания и левой боковой стенкой. Диски устанавливаются впритык друг к другу и номинально фиксируются пластиковым стопором. Ставить в этот отсек HDD наверняка будет не лучшей идеей, но для более толерантно относящихся к нагреву и вибрациям SSD такое размещение вполне подойдет.

Corsair Graphite 380T

Заглушки для установки плат расширения съемные, перфорированные. За фиксацию плат отвечает единая Г-образная пластина, для снятия которой нужно открутить один винт с накатной головкой. При желании можно дополнительно усилить фиксацию каждой из плат винтом под крестовую отвертку.

Для установки блока питания необходимо открутить 4 винта с накатной головкой, чтобы отделить от корпуса стальную рамку на задней панели. К этой рамке прикручивается блок питания, после чего БП заводится в корпус через заднюю стенку, а рамка вновь фиксируется 4 винтами. Свободного места внутри корпуса более чем достаточно, так что все провода можно аккуратно подвести к соответствующим коннекторам, не создавая лишних помех воздушным потокам от корпусных вентиляторов. На самом деле места даже слишком много, так что невольно задаешься вопросом: почему основная корзина в Graphite 380T сделана всего на 2 диска, а не, к примеру, на 4?

Corsair Graphite 380T

Порты USB 3.0 с передней панели подключаются монолитной колодкой к системной плате, переходников на USB 2.0 и возможности подключиться к портам на задней панели ввода/вывода нет. Колодка для подключения аудиоразъемов также монолитная, с поддержкой стандарта HD Audio без обратной совместимости с AC’97. Кнопки и индикаторы с передней панели подключаются стандартной россыпью раздельных проводов.

Отметим также, что на левой стороне корпуса, в верхней части, можно разглядеть небольшой двухпозиционный переключатель, который включает и выключает дополнительную диодную подсветку комплектующих. В дневное время разница будет почти незаметна, но зато ночью ее хорошо видно благодаря полупрозрачному пластику боковых стенок. Жалко, что с помощью этого переключателя нельзя полностью отключить всю подсветку корпуса, что было бы весьма удобно в некоторых ситуациях.

Corsair Graphite 380T

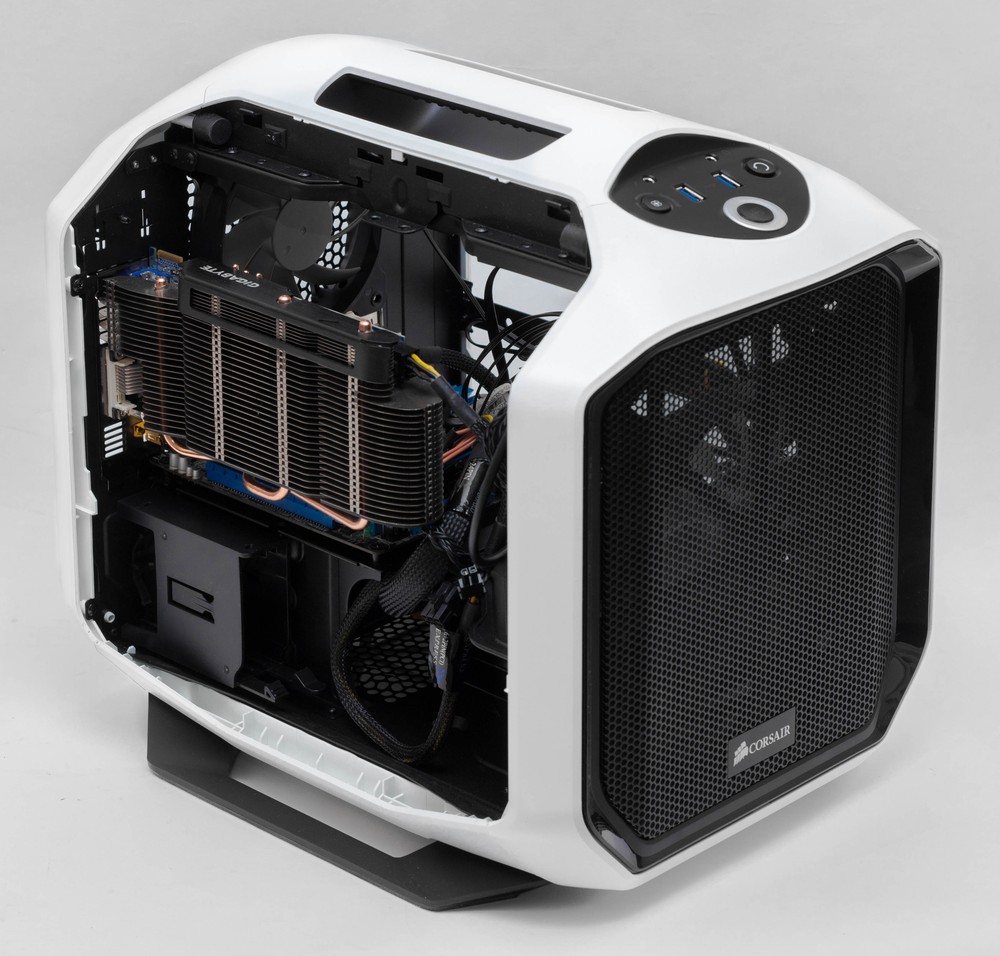

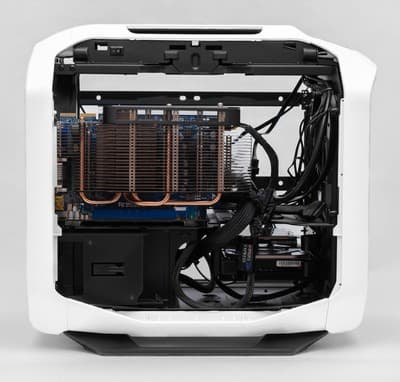

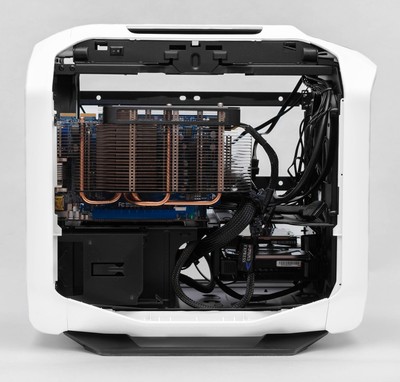

В целом сборка системного блока в Corsair Graphite 380T проста, удобна и не вызывает никаких трудностей, с которыми обычно сталкиваешься во время сборки системы в компактном корпусе.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

Уровень шума корпуса

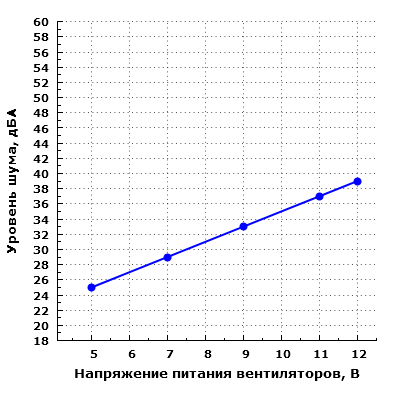

Уровень шума системы охлаждения корпуса изменяется в широких пределах от 25 до 39 дБА, в столь широких же пределах изменяется и ее производительность. При питании вентиляторов напряжением 5 В шум находится на низком уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума заметно возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (29 дБА) до повышенного (37 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В шум системы охлаждения не превышает 40 дБА, но в таком режиме он уже хорошо заметен, особенно в ближнем поле.

Корпус оснащен штатным одноканальным трехпозиционным контроллером вентиляторов, который имеет электронное управление, выполнен, скорее всего, на основе ШИМ-контроллера и подключается посредством разъема SATA Power. Алгоритм работы контроллера — карусельного типа: последовательным нажатием на кнопку переключаются режимы 1/2/3/1. Допускается подключение вентиляторов как с трехконтактным, так и с четырехконтактным разъемом. Какого-либо шума от контроллера зафиксировано не было. Передний вентилятор имеет подсветку белого цвета, которая реализована посредством четырех белых светодиодов, расположенных по углам рамок вентилятора. Яркость светодиодов изменяется пропорционально напряжению питания.

Уровень шума, дБА
РежимНастольное размещение
High37
Medium33
Low27
1239
525

При подключении вентиляторов к контроллеру шум изменяется в диапазоне от 27 до 37 дБА при настольном размещении корпуса, что примерно соответствует изменению питающего напряжения вентиляторов от 6 до 11 вольт с промежуточным положением на уровне 9 вольт. Таким образом, контроллер далеко не полностью реализует возможности вентиляторов с точки зрения снижения уровня шума и работы на минимальных оборотах. На самом деле, вентиляторы стартуют и устойчиво работают даже при питании от 4,5 вольт, уровень шума при таких условиях составляет около 24 дБА.

Качество вентиляторов неодинаковое. Передний вентилятор заметно постукивает при низком питающем напряжении, тогда как вентилятор, расположенный на задней панели, лишен этого недостатка и издает лишь тихий постоянный звук.

Оценить акустическую эргономику данного корпуса можно позитивно: при минимальном напряжении питания шум низкий, а при максимальном — хоть и заметный, но вполне умеренный. Правда, для достижения минимальных значений уровня шума вентиляторы придется подключать к системной плате напрямую, а не через контроллер.

Тестирование эффективности системы вентиляции корпуса

Данный этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата Asus P8H61-I LX
  • Процессор Intel Celeron G540
  • Процессорный кулер Glacialtech Igloo i630 Light
  • Видеокарта AMD Radeon HD 5750 с пассивным охлаждением
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной.

Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Регистрация значений температуры производилась программой SpeedFan в следующих режимах:

  • Idle — режим простоя: работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа; данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа; здесь нагрузка на компоненты ПК должна быть максимальной.

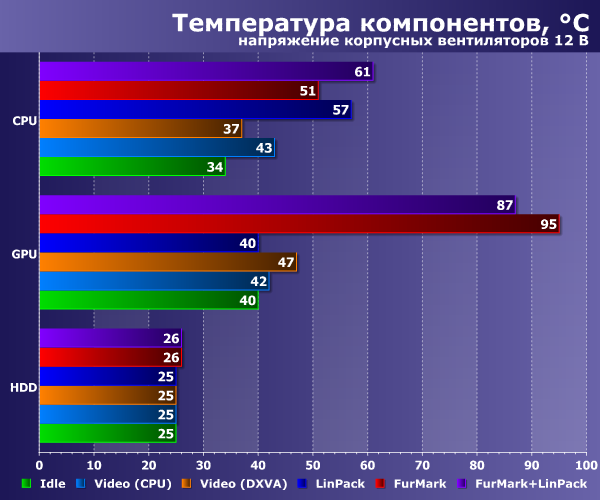

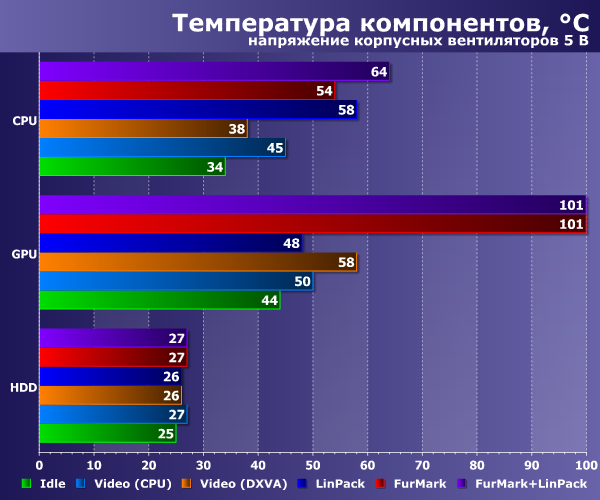

Результаты тестов представлены на диаграммах:


Проведенное тестирование показывает высокую эффективность системы охлаждения корпуса, она вполне справляется с высокой нагрузкой даже при минимальной скорости вентиляторов, а при раскручивании корпусных вентиляторов на полную мощность ей удается удержать температуру пассивно охлаждаемой видеокарты ниже 100 градусов по Цельсию — таким результатом могут похвастаться очень немногие из протестированных нами Mini-ITX-корпусов.

Основная корзина для жестких дисков находится в относительно холодной зоне, температура накопителя остается практически неизменной вне зависимости от проводимого теста и скорости вращения корпусных вентиляторов.

Позиционирование и выводы

Корпус Corsair Graphite 380T получился красивым, удобным и достаточно функциональным. Вот только целевая аудитория этой модели в России, вероятнее всего, окажется несколько другой — Corsair Graphite 380T будут покупать ради неординарного дизайна и сравнительно большой вместимости для таких компактных габаритов. Впрочем, корпус в любом случае весьма удачный, и каких-либо заметных провалов он не имеет.

К достоинствам Graphite 380T можно отнести качественную систему охлаждения с контроллером вентиляторов и пылевыми фильтрами, проработанный футуристичный дизайн, возможность установить полноразмерный блок питания, практически любую видеокарту и высокий процессорный кулер. В недостатки этой модели можно записать неудобные для большинства типичных вариантов установки габариты корпуса, большое количество пластиковых деталей в тех местах, где обычно применяется металл, а также отсутствие возможности зафиксировать боковые стенки винтами или каким-нибудь подобием замка.

Средняя цена по данным price.ru
Н/Д(0)
Средняя цена по данным Яндекс.Маркет
T-11749375
Предложения по данным Яндекс.Маркет
L-11749375

За интересный дизайн и проявленный высокий уровень потребительских качеств корпус заслуженно получает редакционную награду Original Design за текущий месяц.


Корпус Corsair Graphite 380T предоставлен на тестирование производителем
