Корпус Corsair Obsidian 250D


Corsair Obsidian 250D

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Осенью прошлого года к нам на обзор попал корпус Corsair Obsidian 350D, который на тот момент был самым маленьким и самым доступным представителем линейки. Но спустя всего несколько месяцев компания Corsair приняла решение расширить популярную линейку и добавить в нее еще более компактную модель с индексом 250D.

Данный корпус не сильно отличается по весу и объему от модели 350D, но при этом его высота значительно меньше, а ширина — больше. То есть из вполне традиционной башни получился корпус, стремящийся к форме куба. Такое решение позволило инженерам разместить в относительно компактных габаритах системную плату форм-фактора Mini-ITX, полноразмерный блок питания, до четырех накопителей и полноразмерную игровую видеокарту.

Corsair Obsidian 250D

Коробка корпуса выполнена из простого невзрачного картона, на ее внешнюю сторону нанесены схематические изображения продукта, а также перечислены его особенности и краткие технические характеристики. Прорези для облегчения переноски присутствуют. Корпус внутри коробки надежно зафиксирован, его безопасности ничто не угрожает.

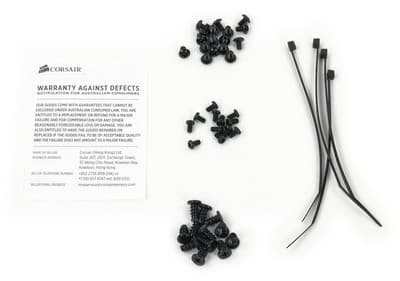

В комплект поставки помимо самого корпуса и элементов системы охлаждения входит инструкция на всех основных языках, включая русский, а также небольшая картонная коробка с набором винтов и четырьмя одноразовыми стяжками.

Corsair Obsidian 250D

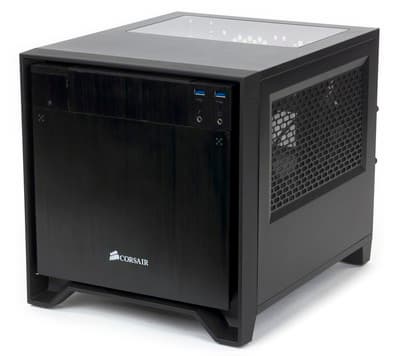

Вариант расцветки и внешнего оформления Corsair Obsidian 250D всего один — черный, с пластиной из оргстекла в задней части верхней панели. Шасси корпуса выполнено из стали, основа передней панели и всех ее элементов пластиковая, но с внешней стороны «фасад» корпуса прикрывают пусть и тонкие, но все же алюминиевые пластины — получилось, с одной стороны, красиво, а с другой — относительно бюджетно.

Дизайн корпуса отлично вписывается в линейку Obsidian. Здесь точно по такому же принципу выполнен дизайн передней панели с щелевой рамкой по краям, используются такие же кнопка включения и индикаторы, по такому же принципу окрашены сталь и алюминий. В целом корпус выглядит достаточно строго, солидно и в какой-то степени минималистично.

Corsair Obsidian 250D

Самый сложный и больной для Corsair Obsidian 250D вопрос — это его пропорции и габариты. Корпус слишком низкий и красивый, чтобы ставить его под стол, но при этом слишком широкий и квадратный, чтобы аккуратно разместиться на столе рядом с монитором. В гостиную такой кубик пристроить тоже не так просто — разве что постараться поставить его симметрично сабвуферу аудиосистемы или же разместить корпус вместо него.

Компоновка

Корпус представляет собой однообъемную конструкцию с нижнерасположенным блоком питания. Конструкция предусматривает установку полноразмерных БП формата ATX, в том числе и с увеличенной глубиной.

Corsair Obsidian 250D

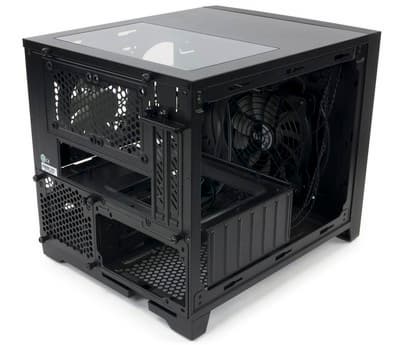

Нижнюю часть объема занимают ниша блока питания и корзина для четырех накопителей с быстросъемными салазками. Подложка для системной платы находится непосредственно над двумя этими элементами, а в верхней части корпуса есть только съемная корзина для одного оптического привода формата 5,25″.

Благодаря такой компоновке в Obsidian 250D можно установить процессорный кулер с высотой до 140 мм и двухслотовую видеокарту длиной до 305 мм, то есть подойдут практически все представленные на рынке модели.

Конструкция

Габариты Corsair Obsidian 250D — 351 (Д) × 277 (Ш) × 290 (В) мм. Вес корпуса без блока питания — 4,42 кг. Толщина применяемой стали составляет 0,7 мм — этого вполне достаточно для поддержания хорошей прочности компактного корпуса даже с учетом наличия большого количества перфорированных отверстий.

Corsair Obsidian 250D

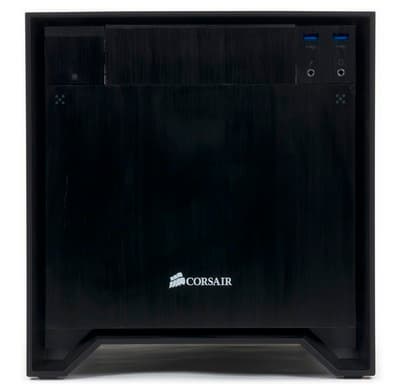

Основная рамка передней панели выполнена из черного пластика, окрашенного, судя по визуальным признакам, в массе. Высокие передние ножки также являются частью этой рамки, они имеют характерную для линейки Obsidian форму трапеции. Основную часть передней панели занимает пластиковая плита, на которую наклеена тонкая алюминиевая пластина. Под этой плитой находятся пылевой фильтр и передний корпусной вентилятор, для ее снятия достаточно надавить на две подпружиненные защелки и потянуть пластину на себя.

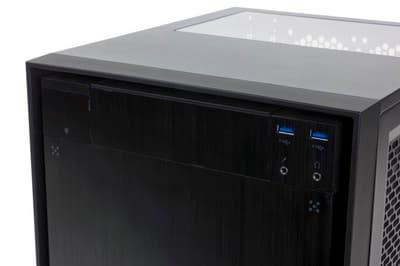

В верхней части передней панели находятся кнопка включения и перезагрузки, индикаторы активности, два порта USB 3.0, а также стандартный набор разъемов для подключения микрофона и наушников. Кнопки и порты разнесены по разным краям панели, центральную часть занимает заглушка пятидюймового отсека. На все элементы передней панели также наклеены тонкие алюминиевые пластины, чтобы обеспечить корпусу более лаконичный и однородный вид.

Corsair Obsidian 250D

Кнопка включения имеет форму внушительных размеров прямоугольника. Индикаторы питания и активности HDD встроены в ее левый и правый края соответственно. Во время нажатия может сложиться ложное впечатление, что механизм кнопки сломан и работает с перебоями, но на самом деле это не так — все нажатия отрабатываются абсолютно стабильно, просто ход кнопки относительно невелик, и во время нажатия она может заваливаться на одну из сторон.

Оба индикатора выполнены в белом цвете, светятся не слишком ярко, глаза от них уставать не должны. Кнопка Reset расположена чуть ниже, она имеет форму круга и нажать ее пальцем без применения тонких подручных средств практически нереально.

Порты USB 3.0 находятся всего в одном сантиметре друг от друга, так что с одновременным подключением двух крупногабаритных устройств могут возникнуть определенные проблемы.

Corsair Obsidian 250D

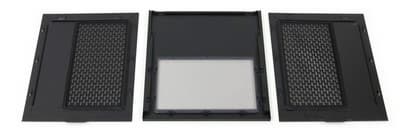

Боковые стенки корпуса не отличаются друг от друга. На их верхнюю часть нанесена обильная перфорация, призванная помочь корпусным вентиляторам и системе охлаждения видеокарты. Стоит отметить, что в данном корпусе, в отличие от большинства других Mini-ITX-корпусов схожих габаритов, обе боковые и верхняя стенка снимаются отдельно, а не представляют собой единый П-образный кожух.

На верхней стенке нет никакой перфорации, зато есть внушительных размеров окно из оргстекла. Использовать его, согласно официальному руководству, нужно для «визуального контроля высокопроизводительных компонентов». Что ж, почему бы и нет. Главное, что пыль внутрь через оргстекло не попадает.

Corsair Obsidian 250D

Задняя панель в Obsidian 250D выглядит более насыщенно, чем у большинства других корпусов. Дело в том, что доступ к отсекам с блоком питания и накопителями осуществляется не изнутри корпуса, а снаружи — как раз со стороны задней стенки.

На нижней стенке практически ничего интересного. На конце всех пластиковых ножек наклеены небольшие вставки из мягкой резины для более тихой работы ПК на твердой поверхности. Также здесь хорошо видно, что нижняя часть основания шасси выполнена не ровной, а с выдавливанием рисунка, призванного немного увеличить жесткость конструкции.

Система охлаждения

Для Mini-ITX-корпуса Corsair Obsidian 250D обладает действительно выдающейся системой охлаждения, предусматривающей установку 5 корпусных вентиляторов, 2 из которых идут в комплекте поставки.

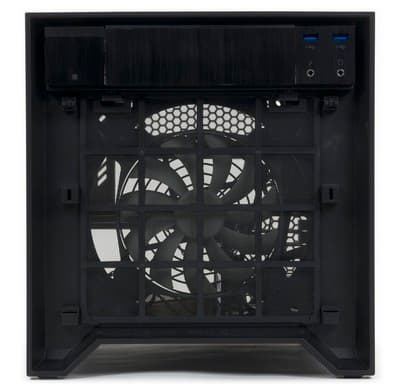

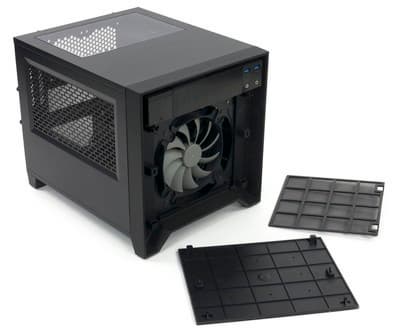

Основной вентилятор, работающий на вдув, установлен на передней стенке шасси. Он имеет типоразмер 140 мм, но при желании его можно заменить как на более компактный 120-миллиметровый аналог, так и на 200-миллиметрового гиганта. Перед вентилятором установлен пылевой фильтр из мелкой синтетической сетки. Для его извлечения достаточно убрать пластиково-алюминиевую пластину и надавить на две защелки.

Обратите внимание, что щель по периметру передней панели — это не только необычный элемент дизайна, но и грамотный способ подать холодный воздух на фронтальный вентилятор, избегая использования некрасивых сеток и решеток.

Второй комплектный вентилятор установлен на правой стенке шасси, он имеет типоразмер 120 мм. Рядом с ним можно установить еще один вентилятор аналогичного типоразмера. В случае использования жидкостной системы охлаждения на это место крепится 240-миллиметровый радиатор, но от обычных вентиляторов в таком случае придется отказаться — все вместе в корпус просто не поместится.

Вентилятор на боковой стенке по умолчанию тоже работает на вдув. Для защиты от пыли на обе боковые стенки установлены пылевые фильтры из такой же мелкой синтетической сетки. Метод крепления фильтров уже знаком по другим представителям линейки Obsidian — это магнитная рамка по краю фильтра. Решение простое, но в то же время очень удобное: не нужно ничего откручивать, отгибать и отклеивать, фильтр за секунду снимается и так же быстро ставится на место.

Еще два места под вентиляторы типоразмера 80 мм находятся в верхней части задней стенки корпуса. Их использование может иметь смысл в том случае, если для охлаждения CPU/APU выбран пассивный кулер с массивным радиатором до самой верхней стенки.

Corsair Obsidian 250D

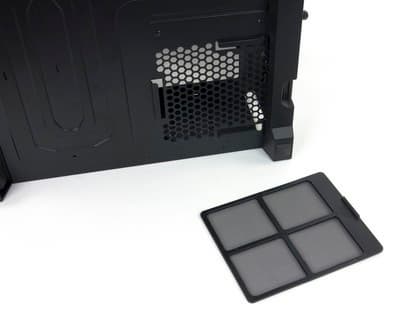

Четвертый пылевой фильтр находится на нижней стенке в области выреза для вентилятора блока питания. Он изготовлен из аналогичного материала и его также легко извлечь: достаточно слегка надавить на защелку в нижней части задней панели — и рамка с фильтром послушно выедет по направляющим.

В целом систему охлаждения корпуса можно признать очень удачной, продуманной и удобной для эксплуатации. Мощности вентиляторов должно хватить даже для самых горячих комплектующих, а отсутствие лишних отверстий и быстросъемные пылевые фильтры помогут поддерживать чистоту и порядок внутри.

Сборка системного блока

Стоит сразу отметить, что для сборки среднестатистического ПК в данном корпусе практически не понадобится отвертка: в Obsidian 250D повсеместно используются винты с накатной головкой и безвинтовые системы крепления комплектующих.

Верхняя и обе боковые стенки крепятся двумя винтами с накатной головкой. Способ крепления стенок — прислонно-сдвижной. Механизм всегда работает четко и без нареканий, класть корпус на бок для установки боковой стенки на место не требуется.

Corsair Obsidian 250D

Заглушка для задних портов ввода/вывода традиционно отсутствует, а четыре стойки для установки системной платы Mini-ITX заранее проставлены на основании. Крепить плату придется обычными винтами, и это единственное место, где не получится обойтись без отвертки.

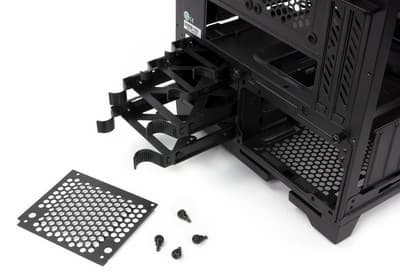

Для установки блока питания и накопителей необходимо снять две стальные пластины с нижней части задней панели, каждая из которых держится на четырех винтах с накатной головкой. После этого можно будет извлечь салазки для 2,5″ и 3,5″ накопителей, по паре каждого типа, то есть 4 штуки в общей сложности.

Corsair Obsidian 250D

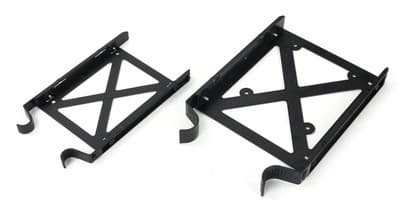

Полноразмерные жесткие диски фиксируются в салазках с помощью металлических штырьков, два из которых вставляются сразу, а еще два с силой натягиваются на накопитель. После установки обратно в корзину фиксация оказывается вполне надежной, хотя люфт в вертикальной плоскости все же имеет место быть. Возможность дополнительно усилить крепеж винтами, к сожалению, отсутствует.

Для 2,5″ салазок механизм крепления полностью аналогичный, люфт после установки в корзину также присутствует, возможно даже более сильный. При необходимости 3,5″ салазки можно использовать для установки накопителей ноутбучного формата, для этого диск нужно будет прикрутить четырьмя винтами к пластиковому дну салазок. Таким образом, в корпус можно одновременно установить четыре накопителя формата 2,5″ или два 2,5″ и два 3,5″.

Corsair Obsidian 250D

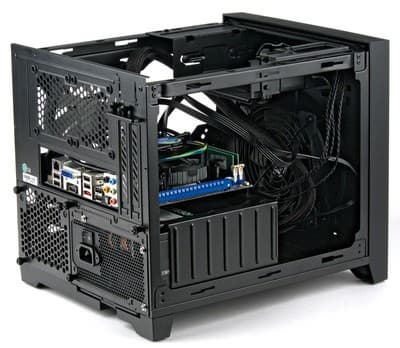

Блок питания просто заезжает в корпус проводами внутрь через соответствующее отверстие в задней стенке. Логичнее всего разместить его вентилятором вниз, но конструкция корпуса позволяет также перевернуть его на 180 градусов, хотя особого смысла в этом нет. После установки блока питания фиксирующая пластина устанавливается на место, и БП прикручивается к ней теми же винтами с накатной головкой.

Крепление оптического привода также безвинтовое. Достаточно выдавить заглушку, открыть одну пластиковую защелку с металлическими штырьками, закатить привод по направляющим и закрыть защелку. К сожалению, на практике защелка нередко подводит, выпадает из своих распорок, да и фиксирует привод недостаточно надежно. Возможности усилить крепеж винтами здесь тоже, увы, не предусмотрено. К счастью, актуальность оптических приводов неуклонно снижается, так что большинство потенциальных покупателей корпуса не столкнутся с проблемами.

Corsair Obsidian 250D

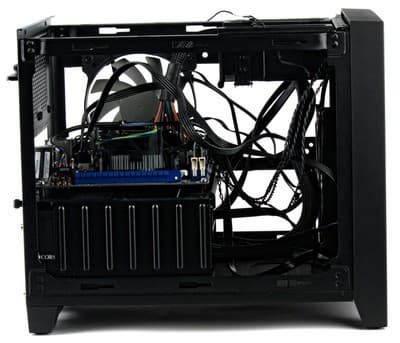

Способ крепления плат расширения — винтовой, каждый из двух слотов прикрыт собственной съемной заглушкой. Винты, как и везде, с накатной головкой. Дополнительно улучшить фиксацию призвана стальная Г-образная пластинка, единая для двух слотов. Ее нельзя полностью убрать в сторону — только поднять на несколько сантиметров по направляющим, что не всегда удобно и может мешать установке видеокарты. Зато потерять эту пластинку не получится.

Все корпусные вентиляторы крепятся обычными винтами под крестовую отвертку, небольшие резиновые амортизаторы есть только на посадочных местах для задних охладителей типоразмера 80 мм. Подключаются вентиляторы стандартным 3-контактным разъемом, переходников для подключения к блоку питания в комплекте нет, никаких регуляторов — ручных или автоматических — тоже не предусмотрено.

Corsair Obsidian 250D

Порты USB 3.0 с передней панели подключаются монолитной колодкой к системной плате, переходников на USB 2.0 и возможности подключиться к портам на задней панели ввода/вывода нет. Колодка для подключения аудиоразъемов также монолитная, с поддержкой стандарта HD Audio без обратной совместимости с AC’97. Кнопки и индикаторы с передней панели подключаются стандартной россыпью раздельных проводов.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

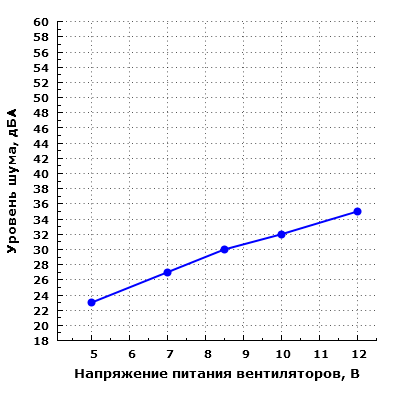

Уровень шума корпуса

Шум системы охлаждения корпуса изменяется от низкого, при питании вентилятора напряжением 5 В, до среднетипичного, при питании от 12 В. Источник с таким уровнем шума будет малозаметен в типичных условиях, характерных для жилых помещений в дневное время суток. В ночное время при минимальных оборотах система охлаждения корпуса также не будет доставлять беспокойства с расстояния от метра и больше.

Тестирование эффективности системы вентиляции корпуса

Данный этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата Asus P8H61-I LX
  • Процессор Intel Celeron G540
  • Процессорный кулер Glacialtech Igloo i630 Light
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)
  • Видеокарта Radeon HD5750 с пассивным охлаждением

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной. Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Замеры температуры производились программой SpeedFan в следующих режимах:

  • Idle — режим простоя: работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа; данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа; здесь нагрузка на компоненты ПК должна быть максимальной.

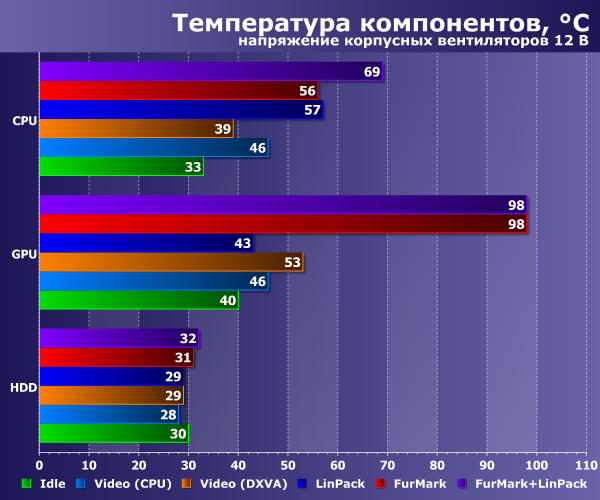

Результаты тестов представлены на диаграммах:

Тестирование наглядно доказывает, что штатная система охлаждения Corsair Obsidian 250D плохо приспособлена для построения ПК с пассивно охлаждаемой видеокартой. Корпусные вентиляторы оказываются слишком далеко от ее радиатора, который в моменты высокой нагрузки заметно раскаляется.

Корзина для жестких дисков находится в относительно холодной зоне, температура накопителя практически не меняется вне зависимости от проводимого теста и скорости вращения корпусных вентиляторов.

При понижении напряжения питания корпусных вентиляторов до 5 В их эффективность заметно снижается, но серьезно сказывается это только на охлаждении видеокарты без собственного вентилятора, и в целом штатной системы охлаждения все еще будет достаточно для большинства конфигураций. Конечно, было бы намного удобнее иметь возможность регулировать скорость вращения вентиляторов в автоматическом режиме, но здесь вам придется прибегнуть к аппаратным возможностям установленной системной платы и использовать специализированное ПО типа SpeedFan.

Позиционирование и выводы

Сам производитель позиционирует новинку в линейке Obsidian как компактное решение для тех, кто не хочет лишаться привычных мощных комплектующих полноразмерного ПК, но при этом ограничен в свободном пространстве. По факту же корпус Corsair Obsidian 250D занимает полезной площади даже больше, чем среднестатистический miditower, и найти для него удачное место будет не так-то просто.

Но если вопрос с местом установки решен и не вызывает лишних трудностей, то Obsidian 250D можно использовать для построения ПК любой категории: от простого HTPC до мощной игровой платформы. Единственное, для чего корпус подходит не лучшим образом — это создание домашнего файлового сервера с большим количеством дисков. Все-таки всего два полноразмерных накопителя — это относительно мало для полноценного NAS. Кроме того, отметим нежелательность установки в этот корпус видеокарт с пассивной системой охлаждения: вам придется приложить серьезные усилия и, вероятно, пожертвовать тишиной, чтобы обеспечить достойное охлаждение такой конфигурации. А вот с мощными видеокартами с полноценным кулером никаких проблем возникнуть не должно.

Сборка ПК в этом корпусе оказывается на редкость приятной, все шаги выполняются просто и интуитивно понятно. Система быстросъемных пылевых фильтров вызывает только положительные эмоции, качество исполнения, дизайн и система охлаждения также не вызывают нареканий. Мы считаем, что данная модель вполне заслуживает присуждения награды «Original Design» за нетрадиционный подход к конструкции шасси и стильный «кубический» дизайн.





Корпус Corsair Obsidian 250D предоставлен на тестирование производителем
