Обзор многофункциональной панели Cooler Master CoolDrive 5

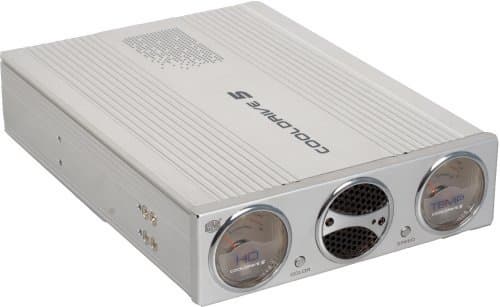

И вновь у нас на тестировании многофункциональная панель от компании Cooler Master. Мы уже опробовали в деле CoolDrive 4, теперь пришла очередь протестировать CoolDrive 5. На этот раз устройство представляет собой симбиоз кулера для жесткого диска и устройства из серии Musketeer, а это, в свою очередь, означает, что перед нами еще одна многофункциональная панель, оснащенная аналоговыми индикаторами.

Технические характеристики

CoolDrive 5, как и большинство многофункциональных панелей, предполагает установку в пятидюймовый отсек корпуса. Размеры устройства составляют:

Длина 196 мм
Ширина 146 мм
Выcота 42 мм

Основные особенности:

  • Аналоговый индикатор активности жесткого диска
  • Снятие температурных показателей с одной термопары
  • Семь вариантов фоновой подсветки
  • Встроенный вентилятор для охлаждения жесткого диска
  • Изменение скоростного режима встроенного вентилятора

Вес устройства без упаковки составляет 700 грамм. Границы измерения температуры составляют от 10 до 80 градусов по Цельсию или от 50 до 176 градусов по Фаренгейту.

Комплект поставки

Устройство поставляется в качественной картонной коробке, на внешнюю сторону которой нанесена цветная полиграфия высоко качества. Фиксация устройства внутри коробки хорошая, вероятность повредить панель при ударе или падении с небольшой высоты крайне низкая.

Комплект поставки включает в себя:

  • Одну термопару
  • Комплект кабелей для осуществления функции индикации активности HDD
  • Комплект крепежных винтов
  • Инструкцию пользователя на восьми языках

Раздела на русском языке в инструкции по-прежнему нет, зато каждый шаг установки сопровождается схематичным рисунком, благодаря чему разобраться можно и без знания иностранных языков.

Немного странно наблюдать следующую закономерность: чем функциональнее устройство, тем тоньше комплектная инструкция для него. Так, например, CoolDrive 4 комплектовался тонкой инструкцией на одном листе, тогда как CoolDrive 5 поставляется с инструкцией на 80 листах.

Внешний вид

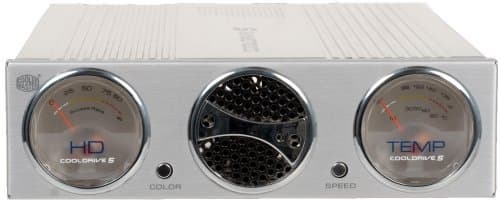

На передней панели располагаются два аналоговых индикатора, диаметром 35 мм каждый, и защитная решетка для встроенного вентилятора, выполняющая одновременно функцию пылевого фильтра. Также на передней панели нашлось место двум небольшим кнопкам: левая отвечает за цвет фоновой подсветки, а правая изменяет скорость вращения встроенного вентилятора.

В боковых стенках имеются восемь крепежных отверстий, по четыре с каждой стороны. Крепится устройство точно так же, как и любые оптические приводы для 5,25’’ отсека.

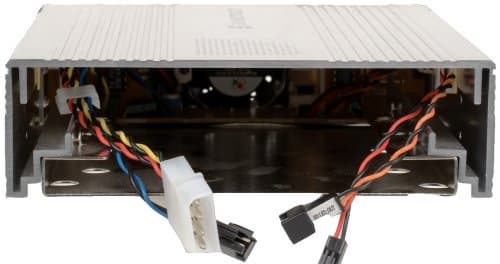

Нижняя стенка, как и у CoolDrive 4, является съемной. После её демонтажа открывается доступ к обратной стороне передней панели, правда, нужен он только для отключения комплектного вентилятора, если в этом возникнет необходимость. Остальные провода являются несъемными. Они разбиты на две группы, собраны в стяжки и зафиксированы на боковых стенках с помощью двухстороннего скотча. Данное обстоятельство ощутимо упрощает установку и снижает аэродинамическое сопротивление потоку воздуха, проходящего через внутренности устройства, что в свою очередь должно помочь снижению шума при его работе.

Установка и испытание

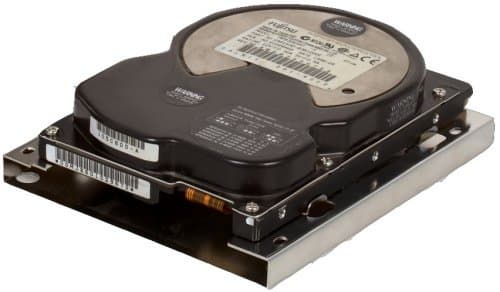

Для установки жесткого диска в CoolDrive 5 нужно, во-первых, снять нижнюю стенку с устройства, открутив четыре винта. Затем необходимо совместить внутреннюю сторону нижней стенки с «микросхемной» стороной жесткого диска и зафиксировать в четырех точках комплектными винтами с резиновыми прокладками, которые снижают вибрации, передаваемые жестким диском на шасси корпуса. На данном этапе крайне желательно наличие хорошо намагниченной отвертки, иначе процесс сборки может превратиться в долгую и мало увлекательную игру, под названием «Забрось винт в отверстие с налета».

Однако можно сделать несколько проще. Вначале вкрутить винты с нижней стороны HDD, но только не до конца, после чего надеть жесткий диск на монтажную пластину и закрутить винты до упора.

Самое трудное позади. Остается вернуть нижнюю стенку на её законное место, зафиксировать четырьмя винтами и можно ставить устройство в корпус. Все восемь крепежных отверстий четко совпали с таковыми же на шасси корпуса, никаких осложнений на данном этапе не возникло. Также отметим, что, поскольку монтажные отверстия расположены в стандартных для пятидюймовых устройств местах, CoolDrive 5 без проблем установится в корпус, оснащенный безвинтовой системой крепления устройств.

Комплектная термопара подключается к устройству через двухпиновый разъем, оснащенный механическим «ключом» для предотвращения неправильного подключения. Производитель рекомендует использовать термопару для наблюдения за температурой жесткого диска, установленного внутри CoolDrive 5, однако ничто не мешает закрепить её в любой интересующей точке корпуса, благо длина кабеля позволяет это сделать.

Функция индикации активности жесткого диска активизируется следующим образом: комплектный кабель с пометкой HDD LED_IN подключается одним концом к разъему с одноименной пометкой на задней панели устройства, а другим концом — к разъёму HDD_LED на материнской плате. Также имеется возможность одновременно использовать два индикатора работы HDD: корпусной и на передней панели CoolDrive 5. Для этого кабель от корпусного диода необходимо подключить к разъему HDD LED_OUT на задней панели устройства. Если длина кабеля окажется недостаточной, можно использовать спец. удлинитель, который производитель предусмотрительно добавил в комплект поставки.

Питается устройство от одного стандартного четырехпинового разъема , называемого в народе молексом.При этом разветвитель питания в комплекте отсутствует, так что к установленному жесткому диску нужно будет подвести отдельный разъем.

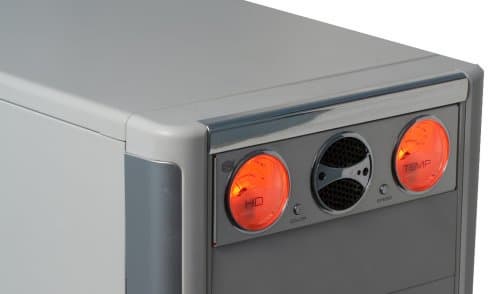

Сразу после включения компьютера загорается фоновая подсветка аналоговых индикаторов. Она несколько секунд ритмично меняет цвета, после чего останавливается на красном варианте свечения. Сменить цвет подсветки можно, нажав на кнопку COLOR на передней панели. Предусмотрено восемь различных режимов подсветки: семь вариантов разного цвета и восьмой вариант, при котором цвет подсветки меняется в очень быстром ритме, что довольно сильно отвлекает и быстро утомляет зрение. Функция запоминания выбранного варианта подсветки после выключения ПК отсутствует.

Индикатор активности жесткого диска работает исправно, никаких претензий к его работе во время тестирования у нас не возникло: стрелка индикатора бодро двигалась в такт похрустыванию головок HDD.

Термометр CoolDrive 5 хорош только тем, что мгновенно реагирует на резкое изменение температуры: задержка составляет доли секунды. Однако понять, на сколько именно изменилась температура, решительно невозможно — шкала термометра слишком мала и неравномерна. Промежуток в 20 градусов занимает на ней чуть больше 5 мм, что делает её совершенно нечитабельной и бесполезной.

Перейдем к тестированию устройства в качестве кулера для жесткого диска. Для этого был собран тестовый компьютер следующей конфигурации:

  • Процессор AMD Athlon 64 3000+
  • Кулер GlacialTech 7200
  • Системная плата ASUS K8N-E
  • Оперативная память Patriot LL 512 Мб
  • Видеокарта ASUS A9800XT/TVD
  • Жесткий диск IBM Deskstar 40 Gb 7200RPM
  • 120мм вентилятор GT12252BDL-1 на передней стенке корпуса
  • 120мм вентилятор GT12252BDL-1 на задней стенке корпуса

Мониторинг температуры HDD осуществлялся с помощью программы SpeedFan 4.26. Температура в помещении во время тестирования составляла 24 градуса. Значение температуры снималось после часа непрерывного копирования набора файлов из одного раздела жесткого диска в другой.

Небольшие пояснения к диаграмме: CASE on и CASE off обозначают, соответственно, наличие или отсутствие корпусных вентиляторов, а CD 12V и CD 5V — напряжение на встроенном в CoolDrive 5 вентиляторе. Дополнительно был проведен тест нагрева жесткого диска при его расположении непосредственно в корзине корпуса, данному тестированию соответствует строка диаграммы CHASSIS.

Тестирование показало, что CoolDrive 5 в состоянии обеспечить жесткому диску температуру ниже 40 градусов по Цельсию даже при полном отсутствии корпусных вентиляторов. Весьма неплохой результат. Однако если шасси корпуса предусматривает установку 120 мм вентиляторов, то реальной необходимости в подобного рода кулерах нет. Отметим, что комплектный вентилятор работает очень тихо, а на пониженных оборотах его можно услышать, только приложив ухо вплотную к передней панели устройства.

Подведение итогов

Перед нами еще одно устройство для любителей придать своему компьютеру стильный и необычный внешний вид. Его цена сопоставима с ценой на Cooler Master Musketeer 2, однако в функциональном плане CoolDrive 5 выглядит, на наш взгляд, немного интересней.

Достоинства

  • Привлекательный внешний вид
  • Хороший результат в качестве кулера для HDD

Недостатки

  • Высокая цена
  • Низкая функциональность

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Панель Cooler Master CoolDrive 5 предоставлена компанией Пирит
