Обзор многофункциональной панели Cooler Master CoolDrive 4


К нам на тестирование попал еще один аксессуар для корпуса от компании Cooler Master, на этот раз — это CoolDrive 4, представляющий собой симбиоз контроллера вентиляторов AeroGate 2 и кулера для жесткого диска CoolDrive 3.

Технические характеристики

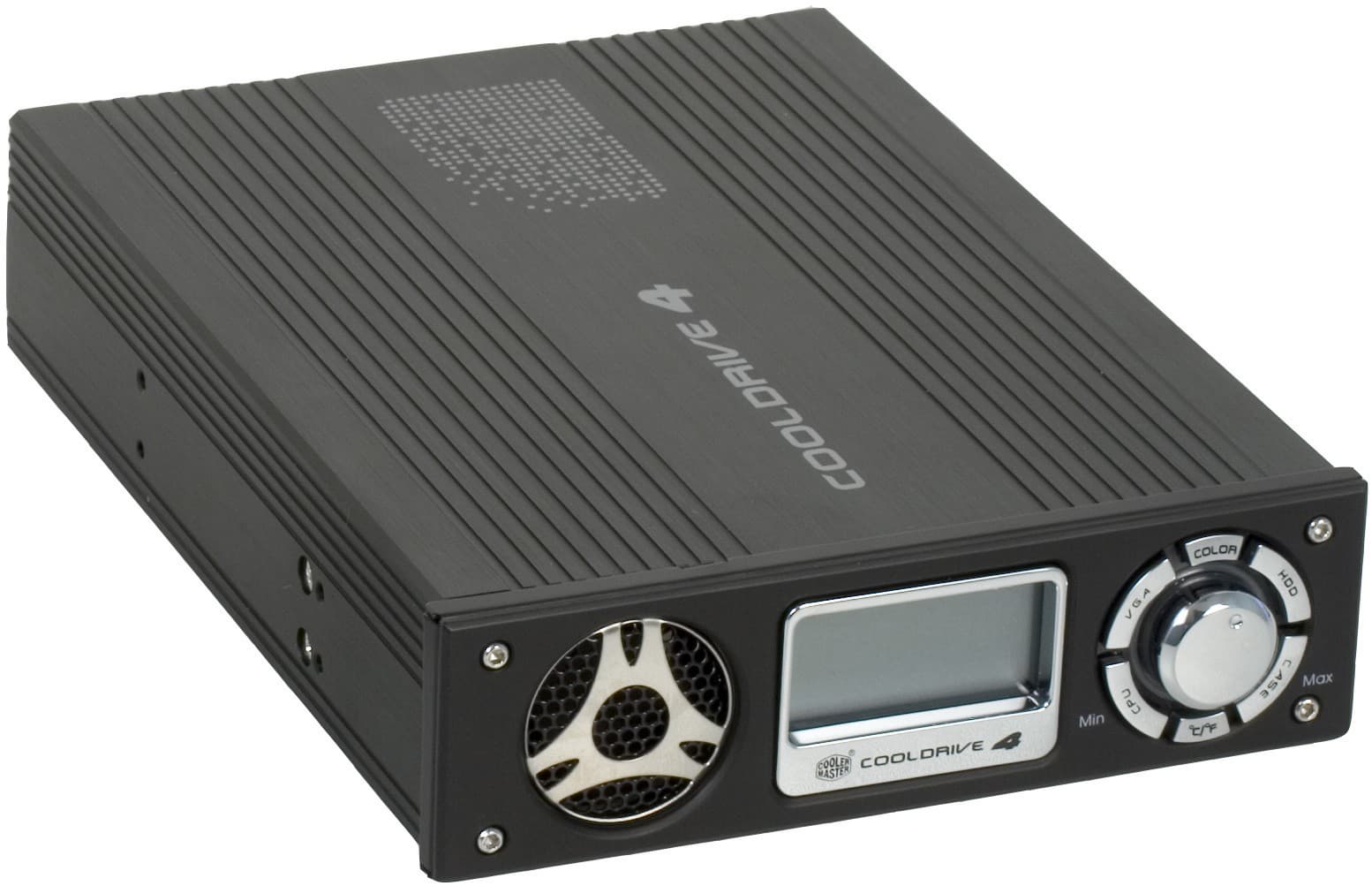

CoolDrive 4 представляет собой металлический бокс, предполагающий установку в пятидюймовый отсек корпуса. Его размеры составляют:

Длина 201 мм
Ширина 143 мм
Выcота 43 мм

Основные особенности:

  • Многофункциональный ЖК-дисплей
  • Семь вариантов подсветки основного регулирующего диска
  • Один встроенный вентилятор для охлаждения HDD
  • Регулировка скорости вращения 4 вентиляторов, включая встроенный
  • Отображение скорости вращения 4 вентиляторов
  • Отображение температурных показателей с четырех термодатчиков

Вес устройства без упаковки — 663 грамма. Границы измерения температуры составляют от 0 до 90 градусов по Цельсию или от 32 до 194 градусов по Фаренгейту.

Комплект поставки

CoolDrive 4 поставляется в стандартной для аксессуаров Cooler Master картонной коробке небольшого размера. На коробку нанесена красочная полиграфия. Имеются фотографии устройства в различных положениях, а также краткие технические характеристики.

Комплект поставки включает в себя:

  • 3 кабеля для подключения вентиляторов
  • 4 термопары с присоединенными проводами длиной по 80см
  • кабель питания самого устройства
  • 4 полоски полупрозрачного скотча для фиксации термопар
  • комплект крепежных винтов
  • краткую инструкцию на восьми языках

Раздела на русском языке в инструкции не предусмотрено, картинки в ней также полностью отсутствуют. Два этих обстоятельства могут немного осложнить установку, потому что процесс монтажа жесткого диска в CoolDrive 4 трудно назвать интуитивно понятным.

В дополнение к основной инструкции комплект поставки содержал уведомление о том, что в коробке находится устройство обновленной ревизии. Отличия новой версии состоят в следующем:

  • Порог критической температуры для каждого канала можно установить вручную
  • Добавлен режим бесшумного предупреждения о неполадках
  • Выбранная система измерения температуры (С или F) сохраняется после выключения ПК
  • Диапазон выставляемых напряжений на контролируемых вентиляторах расширен с 7-12 В до 0-12 В

Комплектные термопары не имеют знаков отличия, а кабели для подключения вентиляторов имеют маркировки CPU, VGA и CASE, что облегчает их идентификацию и позволяет не гадать над тем, к какому каналу производится подключение.

Внешний вид

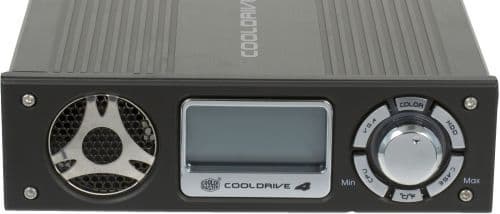

На передней панели устройства разместились: защитная решетка для комплектного вентилятора, одновременно выполняющая функции пылевого фильтра. ЖК-дисплей с диагональю 4,5 см с голубой фоновой подсветкой и группа управляющих кнопок, расположившихся вокруг основного регулирующего диска.

Дисплей устройства отображает:

  • название текущего активного канала
  • температуру с термодатчика активного канала
  • количество оборотов вентилятора активного канала
  • анимацию градусника
  • анимацию вращающегося вентилятора

Функциональных кнопок на устройстве семь: шесть по окружности и сам регулирующий диск, являющийся по совместительству кнопкой. Кнопки HDD, VGA, CPU и CASE отвечают за отображение информации о температуре и скорости вращения вентилятора на соответствующих каналах. Кнопка COLOR служит для изменения цвета подсветки регулирующего диска, включая возможность её полного отключения. С помощью кнопки C/F можно изменять систему отображения температуры с градусов по Цельсию на градусы по Фаренгейту и наоборот.

В боковых стенках имеются восемь крепежных отверстий, по четыре с каждой стороны. Крепится устройство точно так же, как и любые оптические приводы для 5,25’’ отсека.

Нижняя стенка является съемной. Выполнена она из толстой анодированной стали (около 1 мм). После её снятия открывается доступ к разъемам на обратной стороне передней панели, к которым в противном случае никак не подобраться.

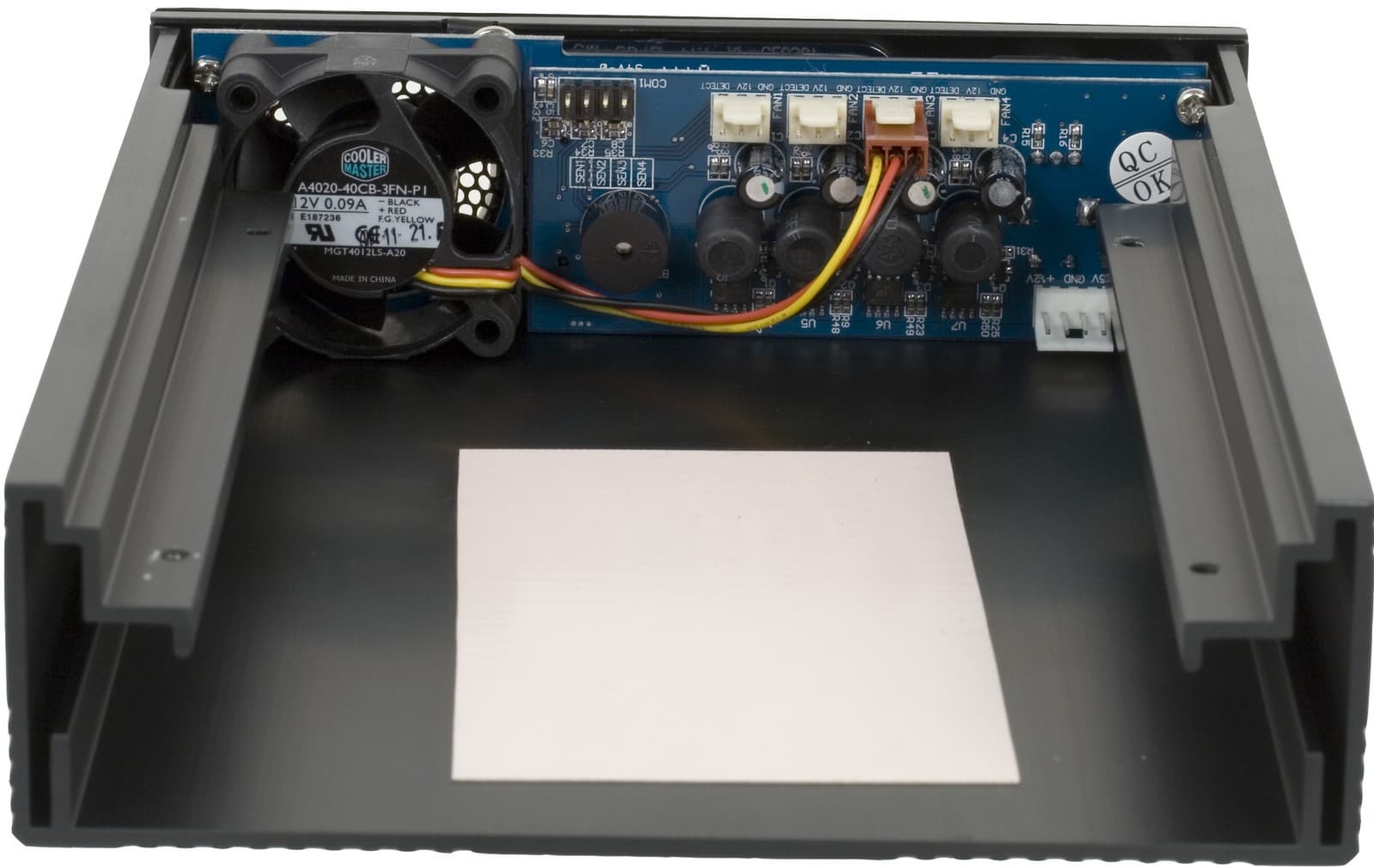

На обратной стороне передней панели находятся: предустановленный вентилятор типоразмера 40х40х20 мм, колодка для подключения термопар, четыре разъема для подключения вентиляторов, а также разъем для подключения кабеля питания самого устройства.

На внутреннюю сторону верхней стенки наклеена толстая пористая прокладка. Может показаться, что она служит чем-то вроде термоинтерфейса, но, на самом деле, она лишь снижает вибрации, передаваемые жестким диском на шасси корпуса, да и то в основном в теории.

Установка и испытание

Во-первых, необходимо демонтировать основание, открутив четыре винта. После этого, еще до установки жесткого диска, подключить к устройству все термопары и кабели. Соблюдать полярность при подключении термопар не нужно, а разъемы для вентиляторов снабжены механическими «ключами». Каналы нумеруются слева направо в следующем порядке: CPU, VGA, HDD, CASE. К каждому каналу следует подключать кабель с соответствующей маркировкой. Кабель питания также лучше подключить заранее.

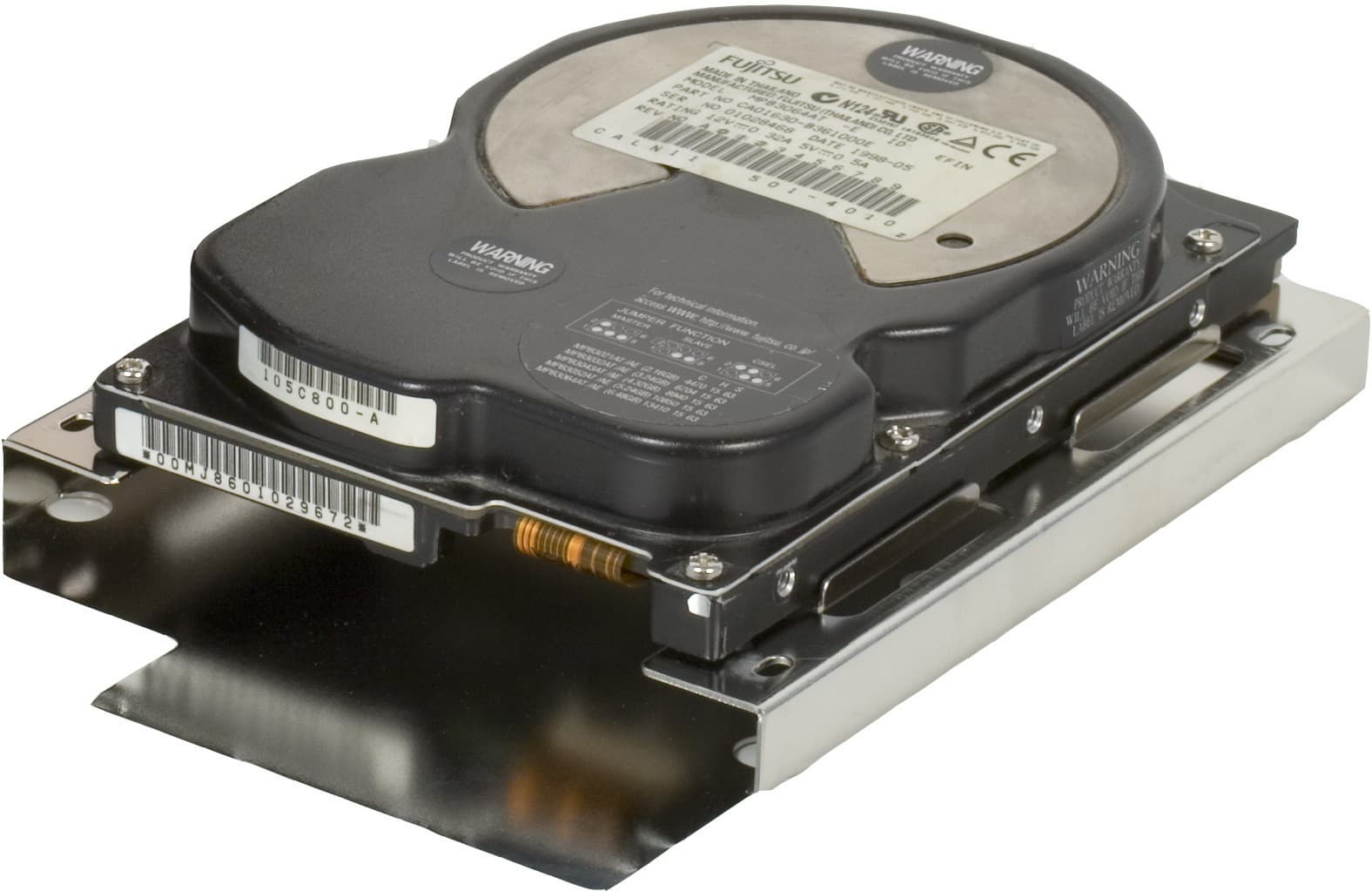

Теперь можно производить монтаж HDD. Для этого нужно приложить стальное основание устройства внутренней стороной к той стороне жесткого диска, на которой располагаются его микросхемы. После этого нужно совместить монтажные отверстия на основании и HDD, после чего зафиксировать соединение винтами в четырех точках.

Однако можно сделать несколько проще. Вначале вкрутить винты с нижней стороны HDD, но только не до конца, после чего надеть жесткий диск на монтажную пластину и закрутить винты до упора.

Единственная особенность состоит в том, чтобы не перепутать расположение основания в горизонтальной плоскости: ровная сторона основания должна совпадать с задней стенкой HDD, содержащей разъемы для подключения ATA/SATA шлейфа и кабеля питания.

Последний шаг установки жесткого диска состоит в том, чтобы вернуть монтажную площадку на ее законное место и зафиксировать в таком положении четырьмя винтами.

Кабели и провода термопар удобнее всего провести слева и справа от жесткого диска, хотя в любом случае сделать это не совсем просто — сказывается большое количество проводов и малое количество свободного места.

Установка практически завершена. Остается зафиксировать CoolDrive 4 в отсеке для 5.25'' устройств, используя для этого восемь комплектных винтов или систему безвинтового крепления корпуса. На протестированном нами экземпляре все восемь монтажных отверстий полностью совпали с таковыми на шасси корпуса, каких-либо осложнений при установке не возникло.

Поскольку задней стенки у CoolDrive 4 нет, то шлейф и питание к жесткому диску подключаются напрямую, без переходников. Чтобы обеспечить питанием само устройство, к нему нужно подключить один разъем от блока питания, называемый в народе молексом. Немного странно, что производитель не предусмотрел использование разветвителя, поэтому к устройству придется подводить два питающих разъема: один для HDD и второй для самого устройства.

Для крепления термопар производитель предусмотрительно положил в комплект поставки набор небольших полосок скотча. Использовать их можно неоднократно, а обеспечиваемая ими фиксация вполне достаточна для того, чтобы удержать термопару на вертикально расположенном радиаторе.

CoolDrive 4 совместим только с вентиляторами, оснащенными стандартным трехпиновым разъемом. Переходники под другие разъемы, в том числе под четырехпиновый разъем типа молекс, в комплекте поставки отсутствуют.

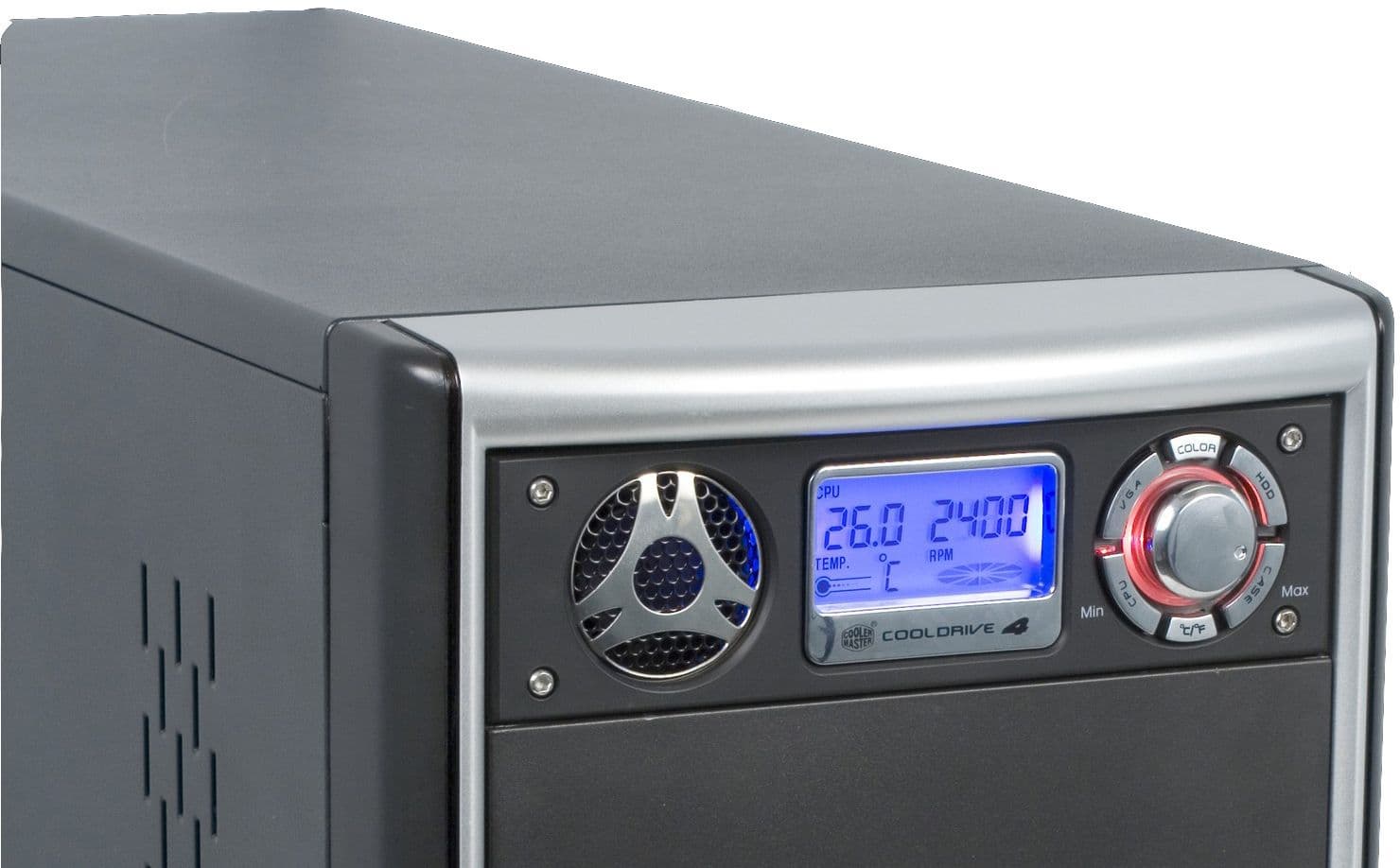

Сразу после включения компьютера загорается подсветка дисплея, а все подключенные вентиляторы начинают вращаться со 100% скоростью. Подсветка регулирующего диска загорается поочередно семью цветами, при этом цвет меняется каждые две секунды. После седьмой смены цвета подсветка на две секунды выключается, после чего вновь загорается первым вариантом.

Чтобы зафиксировать определенный цвет подсветки диска, нужно в момент его свечения однократно нажать на кнопку COLOR. Повторное нажатие на эту кнопку возобновит циклическое изменение цветов. Отметим, что фиксация подсветки в выключенном положении также предусмотрена. Неприятный момент заключается в том, что выбранный цвет свечения (или же его полное отсутствие) сбросится при первом выключении компьютера, поэтому если циклически меняющаяся подсветка не устраивает, то придется потратить от 2 до 15 секунд при каждом включении ПК на установку требуемого варианта подсветки.

Никаких претензий к кнопке C/F у нас не возникло. При нажатии на кнопку температура мгновенно переключается на систему измерения, противоположную активной, при этом выбранный вариант отображения сохранится и после выключения ПК.

Регулирующий диск выполняет несколько функций, но основной его задачей является регулировка оборотов вентилятора на активном канале. С этой задачей он справляется в полной мере, хотя делает это немного своеобразно. Дело в том, что для того чтобы понизить напряжение на вентиляторе с максимально возможных 12,04В до примерно 7В нужно сделать шесть полных оборотов диска против часовой стрелки. Седьмой оборот резко понизит выдаваемое напряжение с 7В до 0,89В. Возможно, кому-то такое решение покажется удачным, но, на наш взгляд, шесть оборотов — это излишне плавная регулировка для столь малого промежутка напряжений, двух оборотов для промежутка 12-5В было бы вполне достаточно. Вращать диск одним пальцем получается далеко не всегда — периодически возникает ощущение того, что диск как будто застревает. После повторного включения ПК все подключенные к устройству вентиляторы будут вращаться со 100% скоростью, вне зависимости от настроек пользователя.

Функция наблюдения температуры работает исправно. Датчики и измерительная схема устройства хорошо откалиброваны. При размещении термопар в одном месте, фиксируется абсолютно одинаковая температура по всем каналам. Скорость реакции на резкое увеличение температуры (на 50 и более градусов) составляет не более двух секунд.

Устройство имеет встроенный динамик для подачи пользователю звукового оповещения о неполадках. Звуковой сигнал подается примерно два раза в секунду, но громкость его достаточно мала. Правда, периодически звук словно прорывает, и громкость увеличивается в несколько раз. Надеемся, что данный недостаток присущ лишь протестированному нами экземпляру, видимо, пережившему до этого не одно тестирование, и в серийно поставляемых устройствах он полностью отсутствует.

Помимо звукового оповещения CoolDrive 4 сигнализирует о неполадке частым миганием подсветки регулирующего диска, при этом цвет подсветки автоматически переключается на красный. Сигнализации срабатывает в следующих случаях:

  • при отключении любого термодатчика
  • при понижении количества оборотов любого вентилятора ниже 500 об/мин
  • при превышении любой из контролируемых температур определенного порога

Остановить звуковое оповещение можно коротким нажатием на регулирующий диск. Длительное нажатие на диск приводит к включению режима Silent Alarm (бесшумная сигнализация). В этом режиме о неполадках будет сообщать лишь частое мигание подсветки. Повторное длительное нажатие возвращает сигнализацию в стандартный режим.

Уровень критической температуры для каждого из каналов можно установить вручную. Значения по умолчанию составляют 55 градусов по Цельсию для каналов HDD/Case и 65 градусов для каналов CPU/VGA. Чтобы изменить температурный порог интересующего канала, нужно зажать кнопку с названием этого канала на три секунды и, после короткого звукового сигнала, отрегулировать порог с помощью регулирующего диска. Если температура превысит допустимый порог, то вентилятор на данном канале автоматически начнет вращаться со 100% скоростью. Пользовательские настройки критических температур сохраняются после выключения ПК в полной мере.

На этом рассмотрение функций CoolDrive 4 как контрольно-индикаторной панели можно считать законченным. Настало время проверить, насколько хорошо он справляется со второй своей задачей — охлаждением жесткого диска. Для этого был собран тестовый компьютер следующей конфигурации:

  • Процессор AMD Athlon 64 3000+
  • Кулер GlacialTech 7200
  • Системная плата ASUS K8N-E
  • Оперативная память Patriot LL 512 Мб
  • Видеокарта ASUS A9800XT/TVD
  • Жесткий диск IBM Deskstar 40 Gb 7200RPM
  • 120мм вентилятор GT12252BDL-1 на передней стенке корпуса
  • 120мм вентилятор GT12252BDL-1 на задней стенке корпуса

Температура HDD измерялась с помощью программы SpeedFan 4.26. Температура в помещении во время тестирования составляла 24 градуса. Значение температуры снималось после часа непрерывного копирования набора файлов из одного раздела жесткого диска в другой.

Небольшие пояснения к диаграмме: CASE 12V и CASE 0V обозначают, соответственно, наличие или отсутствие корпусных вентиляторов, а CD 12V и CD 0V — активность и не активность встроенного в CoolDrive 4 вентилятора. Результаты тестирования показывают, что, в отсутствии корпусных вентиляторов, CoolDrive 4 не может обеспечить установленному в него жесткому диску достаточного охлаждения — температура HDD начинает превышать относительно безопасный порог в 40 градусов Цельсия.

Шум от комплектного вентилятора на максимальных оборотах, составляющих примерно 4100 об/мин, ощутимый, но не раздражающий. Несмотря на свои маленькие размеры, он практически не визжит, как это любят делать многие вентиляторы такого типоразмера. При 2000 оборотов он совсем затихает, правда и охлаждать тоже перестает.

Подведение итогов

У компании Cooler Master получилось действительно неплохое устройство, совмещающее в себе красивый внешний вид и широкую функциональность. Конечно, устройство не лишено определенных технических недостатков, но они практически полностью компенсируются достоинствами CoolDrive 4, среди которых важно отметить невысокую стоимость для устройства с такой функциональностью.

Достоинства

  • притягательный внешний вид
  • широкая функциональность
  • невысокая цена

Недостатки

  • сбрасывание некоторых настроек после выключения ПК
  • излишняя плавность в регулировке скорости вращения вентиляторов

По информации, поступившей от пользователей данного устройства, функция запоминания выбранного цвета подсветки и скоростей вращения вентиляторов корректно работает в случае выключения ПК. По всей видимости, на тестирование попал неисправный экземпляр данного устройства.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Панель Cooler Master Cooldrive 4 предоставлена компанией Пирит
