Корпус Cooler Master CM 690 III (CMS-693)


Корпус Cooler Master CM 690 III

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Серия корпусов CM 690 выпускается компанией Cooler Master очень давно. Так, еще пять лет назад мы знакомились с одной из инкарнаций, моделью CM 690 II, которая продается и по сей день. Естественно, стоять на месте производитель не может, и потому появилась очередная модификация — корпус CM 690 III.

В русскоязычном разделе официального сайта упоминаются три варианта, имеющие различные индексы: CMS-693-KKN1 с местами для крепления дополнительных вентиляторов на левой боковой стенке (именно такой попал к нам), CMS-693-KWN1 с прозрачным окном слева, а также CMS-693-GWN1, у которого, как легко догадаться, окно тоже есть, да к тому же часть элементов наружного оформления и некоторые внутренние компоненты окрашены в салатово-зеленый цвет. Почему-то для русскоговорящих потребителей первые два варианта описаны вместе, а третьему посвящена отдельная страница, хотя в англоязычном разделе сайта производителя страница для всех трех модификаций одна. «Зеленый» вариант без бокового окна не предлагается, по крайней мере в настоящее время.

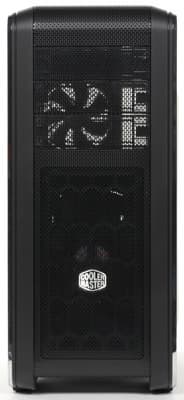

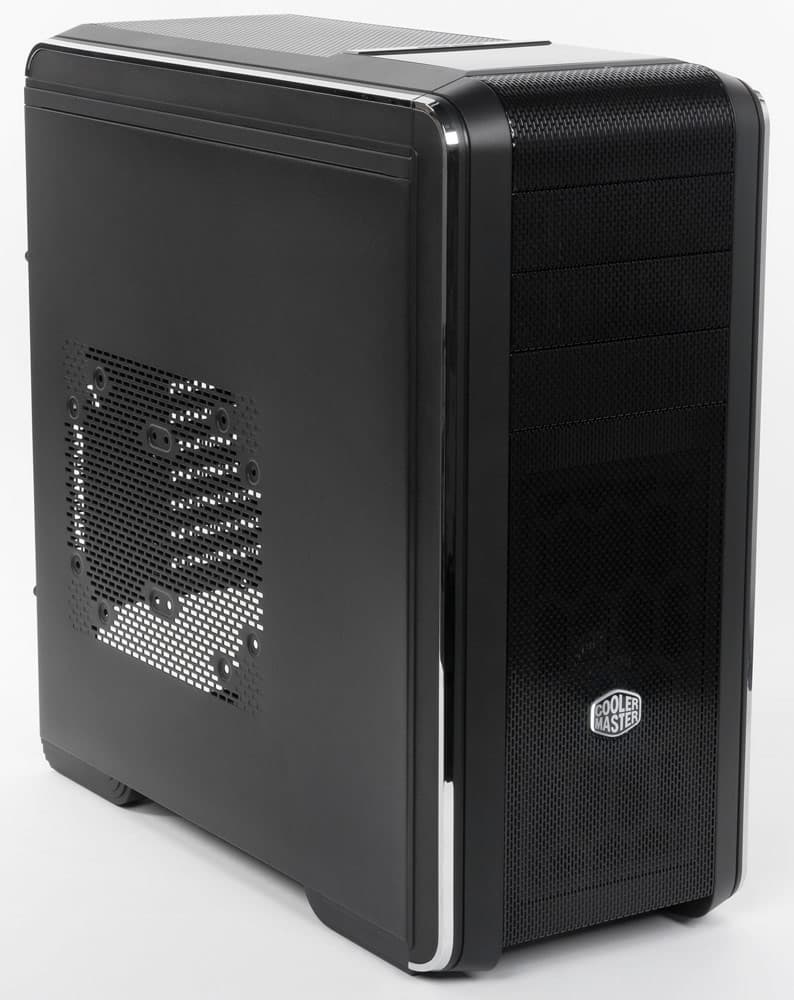

Снаружи корпуса черные, выделяется лишь серебристая эмблема компании на фронтальной панели да тонкие «строчки», окаймляющие боковые кромки лицевой и верхней панелей. У KKN1/KWN1 они сделаны под полированный металл, а у GWN1 салатовые (если, конечно, иллюстрации на сайте производителя правильно передают оттенок зеленого).

Лицевая панель

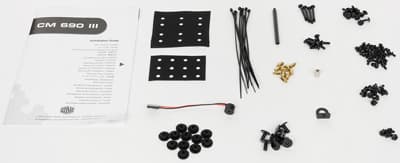

В комплекте много всего: немалая горсть крепежа, который вновь поленились рассортировать по пакетикам, десять одноразовых стяжек, спикер для системной платы и даже амортизирующие прокладки для дополнительных вентиляторов, сделанные из тонкой резины. Есть и инструкция на нескольких языках, включая русский, и опять хочется пожелать, чтобы приведенные иллюстрации были покрупнее.

Комплектация

Упакован корпус в коробку из качественного картона с хорошим полиграфическим оформлением, поясняющим особенности модели. Хотя общий вес не такой уж большой, 10,6 кг, по бокам не забыты прорези для захвата рукой при переноске.


Компоновка

Корпус Cooler Master CM 690 III представляет собой miditower с нижним расположением блока питания, рассчитанный на установку системных плат форматов ATX/microATX и имеющий семь прорезей для карт расширения. Еще одна прорезь, вертикальная, позволит устанавливать планки с дополнительными портами ввода-вывода.

Вид сзади

Пятидюймовых отсеков три, все с выходом на лицевую панель, но для 3,5-дюймовых устройств такого выхода нет.

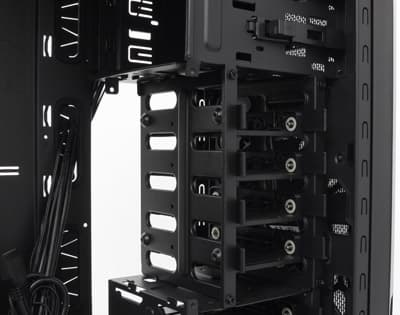

Конструкция отсека для HDD/SSD та же, что мы видели у корпуса Silencio 652S: он поперечный, состоит из двух независимых частей. Трехместная нижняя прикреплена винтами к днищу шасси и предназначена для 3,5- и 2,5-дюймовых накопителей. Верхняя, рассчитанная на четыре накопителя, представляет собой две вертикальные панели с отверстиями и направляющими для установки салазок. Обе панели можно удалять, если нужно установить очень длинные платы расширения, а левую панель можно еще и переставить на три сантиметра.

Крепление накопителей

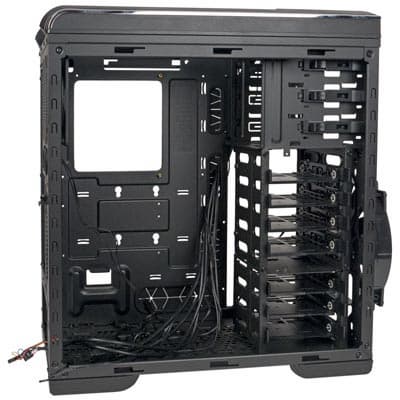

Таким образом можно обеспечить место для установки длинных видеокарт с сохранением всех четырех мест для дисков в верхней части стойки, только они будут уже не для HDD или SSD обеих размерностей, а только для 2,5-дюймовых. Соответственно и салазки сделаны раздвижными: их ширину легко можно поменять.

Еще три 2,5-дюймовых накопителя можно разместить в других местах: на днище шасси, за подложкой системной платы и на нижней плоскости пятидюймового отсека, где имеются соответствующие отверстия для крепления. Итого, как и в 652S, получается до десяти накопителей, но с несколько иным соотношением форматов: 3,5-дюймовыми могут быть не девять, а семь.

По заявлению производителя, в корпус можно устанавливать видеоадаптеры и другие карты расширения длиной до 423 мм и процессорные кулеры высотой до 171 мм. Наши замеры показали, что в зависимости от конкретной системной платы и процессора кулер может быть и немного выше — расстояние от подложки платы до противоположной боковой стенки составляет 191 мм.

В отношении длины видеокарт надо отметить: если верхняя часть дискового отсека установлена в положение «3,5 дюйма», то установить получится только компактные платы, длина которых не сможет превысить 278 мм.

Крепление накопителей

Установка стенки в положение «2,5 дюйма» позволит иметь дело практически с любыми современными видеоадаптерами: промежуток получается 309 мм, а длина плат обычно не больше 300 мм.

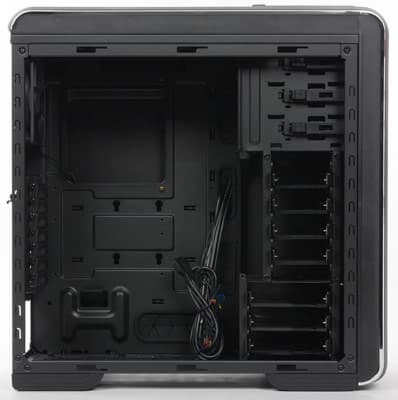

Вид изнутри слева

Наконец, если снять обе стенки верхнего отсека, то получатся те самые 423 мм, упомянутые в спецификации, но платы расширения такой длины еще нужно найти. Напомним, что любом случае необходимо учитывать и место для разъема дополнительного питания, если он расположен в торце карты.


Конструкция

Габариты CoolerMaster CM 690 III — 230(ш) × 507(в) × 502(г) мм, включая выступающие элементы. Как и в 652S, для всех элементов корпуса, включая боковые стенки и подложку системной платы, использована сталь толщиной 0,8 мм, поэтому жесткость получилась высокой. При сравнимых габаритах, одинаковой толщине металла и похожем конструктиве вес нетто у CM 690 III получился заметно меньше: 8,9 кг против 10,4 кг у 652S, это во многом обусловлено отсутствием в рассматриваемом корпусе средств для снижения шума — звукопоглощающих наклеек и передней дверцы.

Корпуса CM 690 II и CM 690 III очень похожи внешне: металлическая сетка по большей части лицевой и верхней панелей, которые соединяются округлым переходом, также сетчатым. В обеих моделях по бокам этих панелей есть блестящие вставки, только у 690 III они чуть шире и расположены на самом краю. Роднит их и расположение органов управления в передней части верхней крышки. Словом, внешне их отличить не так уж просто, но внутри они отличаются гораздо сильнее (как уже было сказано, здесь CM 690 III больше похож на Silencio 652S), да и оснащенность разная.

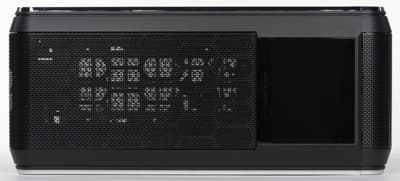

Вид сверху

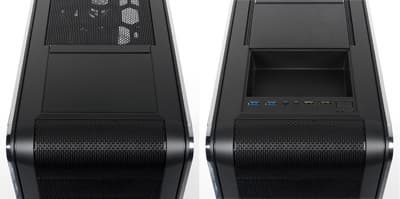

Начнем с панели управления, расположение которой достаточно оригинальное. Само место, где находятся кнопки, индикаторы и разъемы, вполне обычное — в передней части верхней панели, но они закрыты крышкой, общей для панели управления и расположенной сразу за ней довольно объемистой ниши. Ниша эта есть и в CM 690 II Advanced, но там она наклонная и оснащена SATA-коннекторами, то есть образует док-станцию, да и крышка там закрывает только нишу, но не панель управления.

Вид сверху

В CM 690 III всё иначе: док-станции нет, и зачем нужна ниша, нигде не написано — можно только предположить, что для хранения разных мелких, но полезных предметов, которые хочется иметь под рукой. Размер ниши вполне позволит положить туда фотоаппарат-«мыльницу», или не самый крупный смартфон, или внешний 2,5-дюймовый HDD/SSD в случаях, когда нужно подключить подобную технику к компьютеру.

В общем, была бы емкость, а чем ее наполнить всегда найдется, однако остается вопрос о полезности крышки, закрывающей не только нишу (защита от пыли штука нужная), но и панель управления.

Конечно, добраться до кнопок и разъемов очень легко: достаточно немного сдвинуть крышку движением назад — она не имеет петель и фиксируется только небольшими выступами в задней части. А дальше она держится в пазах только собственным весом, и есть большое подозрение, что ее попросту однажды снимут и никогда не вернут на место. К тому же крышка глянцевая, пыль и отпечатки пальцев на ней будут видны очень хорошо.

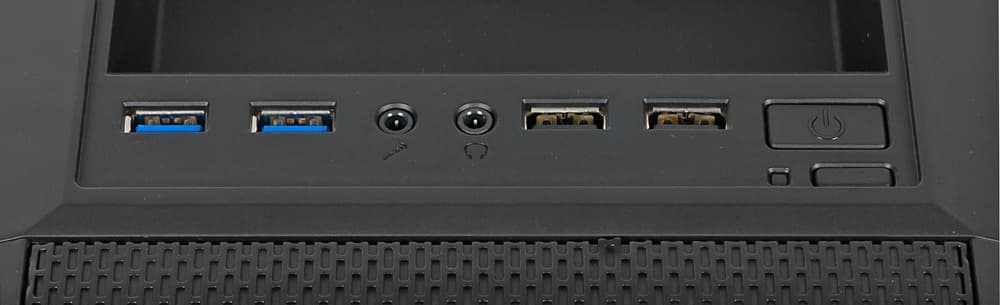

Теперь о составе панели управления. На ней в один ряд расположены (справа налево): прямоугольник кнопки Power с белой подсветкой, пара портов USB 2.0, гнезда аудио и еще пара портов USB, на этот раз 3.0. USB-порты расположены с небольшим зазором, и проблемы могут быть при подключении в соседние даже двух флэшек, ширина которых чуть больше обычной.

Рядом с Power, поближе к передней панели, есть еще небольшая кнопка Reset и индикатор дисковой активности с белым свечением. Случайно нажать кнопки трудно — для Power этому препятствует заметный свободный ход, а Reset к тому же еще и очень узкая, кончиком пальца ее не нажмешь, разве что ногтем.

Панель управления

Высота корпуса делает использование всех перечисленных органов неудобным при размещении компьютера на столе: из положения сидя оператор даже выше среднего роста панель управления попросту не видит, даже если вытянет шею, и ему придется привстать.

Ножки пластиковые, с резиновыми вставками, играющими роль амортизаторов.


Система вентиляции

Корпус CM 690 III укомплектован всего двумя вентиляторами. 120-миллиметровый задний вытягивает воздух из зоны расположения процессорного кулера, а огромный 200-миллиметровый фронтальный создает поток для охлаждения либо накопителей в стойке (кроме нижнего и верхнего, для которых даже такого размера не хватает), либо видеокарт и плат расширения при снятой верхней части стойки. Отметим, что в боковых стенках дисковой стойки есть большие прорези, обеспечивающие проникновение воздуха к верхним плоскостям дисков, а вот с нижними их поверхностями, которые порой греются не меньше, дело обстоит несколько хуже: они почти полностью закрыты днищем салазок.

Встроенного контроллера частоты вращения в корпусе нет, и вентиляторы подключаются или к системной плате стандартными трехконтактными разъемами, или к блоку питания с помощью имеющихся переходников с коннекторами Molex male+female.

Есть и возможность модификации по усмотрению сборщика. Фронтальный вентилятор можно заменить одним 180-миллиметровым или двумя 120/140 мм, еще для одного на 200 мм или двух по 120/140 мм есть крепежные отверстия на верхней панели шасси. Кроме того, по одному 120-миллиметровому можно установить внизу, на днище, и на внутренней стенке верхней части дисковой корзины (правда, это уменьшит максимальную длину устанавливаемых видеокарт).

Наконец, в модификации без прозрачного окна на левой боковой стенке есть перфорированная область, рассчитанная на установку двух 120-миллиметровых вентиляторов или одного 180/200 мм.

Итого в корпусе можно разместить до 9 вентиляторов. Для них в комплекте предусмотрены амортизирующие прокладки — по 12 круглых и угловых, а также 8 длинных винтов.

Могут быть установлены и системы жидкостного охлаждения: 240-миллиметровые радиаторы спереди и сверху, а также 120-миллиметровый сзади, вместо штатного вентилятора. На задней стенке есть и три отверстия с резиновыми заглушками.

Переходим к системе фильтрации: фильтрами оснащены три плоскости из четырех, имеющих вентиляционные отверстия.

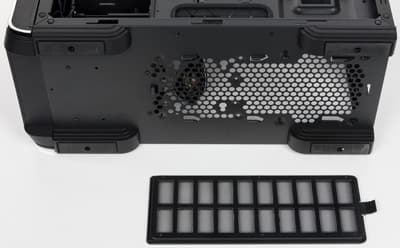

Самый удобный в обслуживании фильтр — нижний. Это пластиковая рамка с мелкоячеистой капроновой сеткой, которая закрывает снизу места установки блока питания и нижнего опционального вентилятора и извлекается из-под корпуса движением назад. Единственное замечание в ее адрес: рамка довольно длинная, поэтому корпус, стоящий задней частью близко к вертикальной поверхности, придется отодвигать.

Нижний фильтр

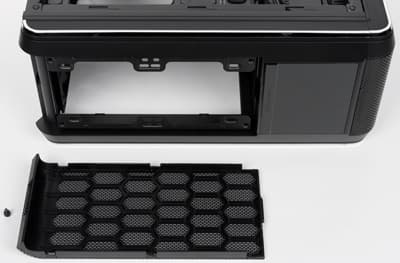

В этом плане удобнее верхний фильтр, хотя для его снятия придется открутить один винт, находящийся сзади (он с накатной головкой, поэтому отвертка может и не понадобиться). Сам фильтр тоже сделан на основе пластиковой рамки, только фигурной, на которой снаружи закреплена декоративная металлическая решетка, а изнутри — капроновая сетка. Сетка неизвлекаемая, и обслуживать фильтр придется в сборе. После снятия фильтра открывается доступ и к местам установки дополнительных вентиляторов или радиатора СВО.

Верхний фильтр

Самым неудобным в обслуживании является фронтальный фильтр: чтобы его очистить, придется снимать лицевую панель. Правда, это не столь уж сложно — она крепится шестью плоскими пластиковыми защелками, да и проводов или кабелей, ограничивающих ее перемещение, нет, но все же придется сначала снять боковые стенки, чтобы добраться до защелок.

Сам фильтр конструктивно отделен от лицевой панели: это тоже плоская пластиковая рамка с сеткой, которая изнутри прикреплена к собственно панели. Крепится она четырьмя защелками, но они настолько тугие, что приходится прикладывать значительное усилие, и есть риск сломать их.

Помимо окна в месте крепления этого фильтра, сквозные отверстия спереди есть и в декоративных заглушках пятидюймовых слотов. Они также изнутри закрыты сеткой, точно такой же, как и в других фильтрах.

Как часто бывает, без фильтра осталась перфорированная область на левой стенке. Конечно, вентилятор в этом месте вовсе не обязательно будет установлен, однако весьма вероятно, что приток воздуха внутрь корпуса будет и без него, то есть остается даже не лазейка, а немалой ширины дорога для пыли.

Из дополнительных отверстий есть только щели в заглушках слотов расширения.


Сборка системного блока

Боковые крышки корпуса крепятся системой пазов и гребенок, а фиксируются парами винтов с накатными головками, позволяющими открутить их без отвертки. На задней кромке есть выступы, за которые можно ухватиться пальцами при снятии. Правая крышка очень жесткая, в том числе за счет имеющегося на ней штампованного выступа, занимающего значительную часть ее площади, поэтому проблем с перекосами при снятии и установке не возникает. Левая менее жесткая — такого выступа на ней нет, но сколь-нибудь серьезных проблем также не замечено.

Блок питания крепится винтами к задней стенке в нижней части шасси, устанавливать его можно вентилятором как вверх, так и вниз, до или после монтажа системной платы. На днище шасси имеются небольшие штампованные выступы, облегчающие установку БП, и на них есть резиновые амортизирующие накладки.

Каких-либо заглушек, которые придется выламывать, в корпусе нет — ни в отверстии для портов ввода-вывода системной платы, ни в пятидюймовых слотах шасси, а прорези для плат расширения снабжены многоразовыми заглушками, закрепленными винтами с накатными головками. Винт для заглушки в вертикальной прорези находится снаружи.

Как порой встречается в корпусах Cooler Master, предустановлены только две стойки для системной платы. В комплекте имеется еще восемь, и для удобства их установки есть переходник на шестигранник для крестовой отвертки.

В области процессора подложка системной платы имеет прямоугольный вырез, который позволит установить или демонтировать некоторые типы кулеров без снятия самой платы.

Внешние разъемы корпуса подключаются экранированными кабелями с монолитными коннекторами, для аудио предусмотрены подключения HD Audio и AC’97, а порты USB 2.0 и 3.0 корпуса подключаются к внутренним разъемам системной платы.

Часть проводов и кабелей можно будет спрятать за подложкой, для чего предусмотрены несколько отверстий, причем четыре самых больших закрыты резиновыми заглушками с разрезными лепестками. Прикреплять пучки кабелей можно комплектными одноразовыми стяжками к штампованным ушкам, а наличие упомянутого выше выступа в правой боковой стенке позволит не делать это очень уж тщательно.

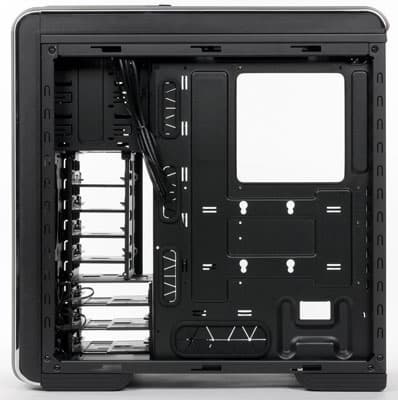

Вид изнутри справа

Накопители в пятидюймовых слотах с левой стороны фиксируются штатными защелками, есть и возможность дополнительного крепления винтами справа. Декоративные заглушки слотов изнутри имеют удобные ручки для извлечения, лицевую панель при этом снимать не обязательно — вполне можно просунуть руку изнутри.

Переходим к установке HDD и SSD.

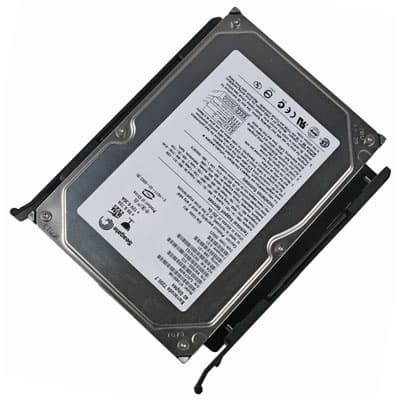

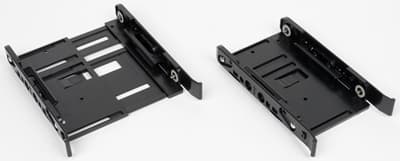

Благодаря раздвижной конструкции салазок, крепление в них 3,5-дюймовых накопителей вполне удобное: максимально раздвигаем половинки, вставляем диск так, чтобы в отверстия на одном его боку попали крепежные штифты, потом сдвигаем — накопитель довольно прочно зафиксирован.

Крепление накопителей

Возле штифтов предусмотрены силиконовые амортизаторы, снижающие вибрации при работе дисков. Можно еще закрутить по одному винту с каждого бока, тогда половинки салазок точно не раздвинутся, причем винт можно закручивать и через отверстие в боковой стенке стойки, чтобы полностью исключить выпадение диска вместе с салазками. Однако реальной необходимости в этом мы не видим, разве что в случаях, когда компьютер будут часто переносить.

Хотя на рисунках в инструкции такие накопители показаны с разъемами справа, но можно повернуть их и в другую сторону — установке и извлечению салазок с диском это не помешает, и в любом случае останется достаточно места для кабелей как с Г-образными, так и с прямыми коннекторами.

При установке 2,5-дюймовых накопителей в стойку, рассчитанную и на 3,5-дюймовые модели, крепить такие SSD/HDD к салазкам нужно винтами снизу. Это заодно дополнительно зафиксирует половинки салазок. Но когда мы устанавливаем салазки в верхнюю часть стойки, скомпонованную в положение «2,5 дюйма», то надо не только максимально сдвинуть половинки салазок, но и откинуть имеющиеся изнутри на их боковых поверхностях направляющие, на которые и укладывается накопитель, а потом крепится винтами по бокам.

Крепление накопителей

При этом ориентация разъемов тоже особой роли не играет, но лучше использовать кабели с прямыми наконечниками, и не из-за нехватки места, а потому, что отходящему вниз от Г-образного коннектора кабелю будет мешать днище салазок.

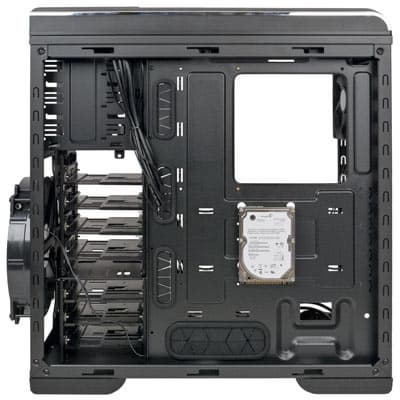

Для 2,5-дюймовых накопителей есть еще три места вне стойки — за подложкой системной платы, на днище корпуса и на нижней плоскости пятидюймового отсека. Способ крепления одинаковый и уже знакомый нам по другим корпусам Cooler Master: к фигурным отверстиям в форме восьмерки.

Крепление накопителей

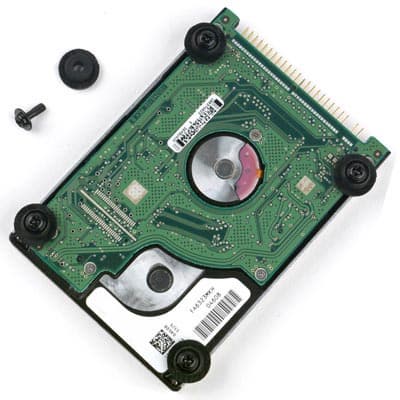

Сначала к накопителю снизу прикручиваем имеющиеся в комплекте резиновые фиксаторы-«грибки» (широкой частью к диску, используя длинные винты с широкой шляпкой), затем вставляем ножки фиксаторов в большие отверстия восьмерки и сдвигаем в сторону меньших отверстий — прорези в ножках зацепляются за металл и вполне надежно удерживают накопитель. Столь же легко можно будет и снять диск, в том числе с подложки системной платы без демонтажа самой платы. Кабели для этих накопителей нужно выбирать с прямыми коннекторами.

Крепление накопителей

Кромки металлических конструкций либо завальцованы, либо скруглены, чтобы снизить риск повреждения рук при сборке.


Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

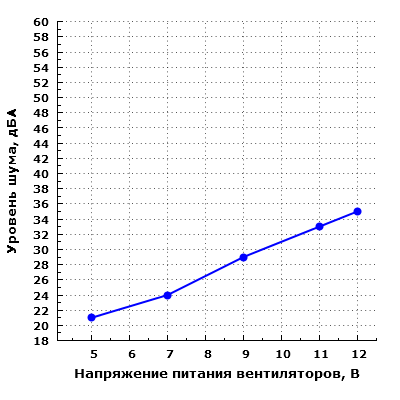

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в широких пределах от 21 до 35 дБА, в столь же широких пределах изменяется и ее производительность. При питании вентиляторов напряжением 5 В шум находится на очень низком уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума заметно возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от низкого (24 дБА) до среднего (33 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентиляторов номинальным напряжением 12 В уровень шума системы охлаждения весьма далек от пороговых 40 дБА.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как имеющий пониженный уровень для жилого помещения в дневное время суток.

Уровень шума, дБА
РежимНастольное размещениеНапольное размещение
12 В3528
5 В21менее 20

Качество комплектных вентиляторов не слишком высокое, но и неудовлетворительным его назвать нельзя — бывает гораздо хуже. При напряжении питания 5 В у вентиляторов прослушивается постоянный среднечастотный звук явно неаэродинамического происхождения, характерный стук также присутствует, но выражен довольно слабо.

Оценить акустическую эргономику данного корпуса можно позитивно: при минимальном напряжении питания шум очень низкий, а при максимальном — хоть и заметный, но вполне умеренный.

Позиционирование и выводы

Какие-либо выводы, конечно же, надо делать с учетом цены. На момент написания обзора в московской рознице цены на корпуса Cooler Master CM 690 III начинались от 5600 рублей, или чуть более $100 по текущему курсу: явно не эконом-класс, но соотношение цены, качества и оснащенности представляется благоприятным.

Средняя цена по данным Яндекс.Маркет
T-10495374
Предложения по данным Яндекс.Маркет
L-10495374-10

Напомним вкратце, чем корпус может похвастаться. По паре портов USB 2.0 и 3.0 — вполне на современном уровне, и замечание есть только в плане слишком малых интервалов между разъемами, не позволяющих одновременно подключать широкие устройства. Десять мест для дисковых накопителей — это тоже очень неплохо, особенно если учесть, что при установке подавляющего большинства современных видеокарт это количество не меняется, придется лишь использовать больше 2,5-дюймовых накопителей.

Двух штатных вентиляторов вполне достаточно для очень многих возможных конфигураций, а имеющиеся возможности по модернизации, включая установку радиаторов систем жидкостного охлаждения, позволят размещать в CM 690 III и комплектующие с повышенным выделением тепла.

Словом, сложно даже придумать какие-то дополнения, которые не особо повлияли бы на цену, но повысили бы «юзабилити» корпуса. Конечно, хорошо бы иметь выход на лицевую панель для 3,5-дюймовых устройств или встроенный SD-картовод, как у Silencio 652S; несмотря на наличие десяти посадочных мест для HDD/SSD, не помешала бы и встроенная док-станция, как в CM 690 II Advanced. Но еще вопрос, многие ли потенциальные покупатели согласны доплачивать за такие дополнения.

Пожелать можно разве что дооснастить корпус в модификации CMS-693-KKN1 фильтром на левой боковой стенке — это будет недорого по исполнению, но вполне логично в плане усовершенствования системы фильтрации.



Корпус Cooler Master CM 690 III предоставлен на тест производителем
