Корпус Cooler Master Elite 110


Cooler Master Elite 110

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Линейка компактных компьютерных корпусов Cooler Master Elite 1xx была представлена в 2013 году и к настоящему моменту насчитывает три модели. К нам на тестирование попала самая компактная из трех — Elite 110. Внешне данную модель можно отнести к весьма популярному направлению в строении Mini-ITX-корпусов: она представляет собой компактный «кубик», предусматривающий установку полноразмерного блока питания и двух PCI-E-устройств длиной до 210 мм.

Модель Elite 120 — единственная в линейке, которая представлена в двух вариантах расцветки, белом и черном. Модели 110 и 130 на данный момент доступны только в черном исполнении. Корпус поставляется в компактной картонной коробке, лишенной ручки для более удобной переноски. Коробка выполнена из обычного картона без использования цветной полиграфии, что намекает на бюджетную направленность данного решения. К нам на тестирование поступила модель без блока питания, хотя надписи на коробке прямо намекают на возможность найти в продаже корпус с комплектным БП мощностью до 650 Вт включительно.

Cooler Master Elite 110

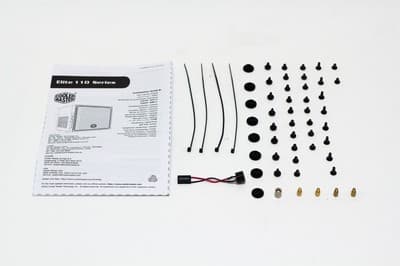

В комплект поставки помимо самого корпуса входит один вентилятор типоразмера 120 мм, большой набор крепежных винтов и резиновых прокладок для установки дисковых накопителей, 4 одноразовые стяжки для более аккуратной прокладки проводов внутри корпуса, а также маленький съемный спикер — довольно редкий гость в последнее время.

Компоновка

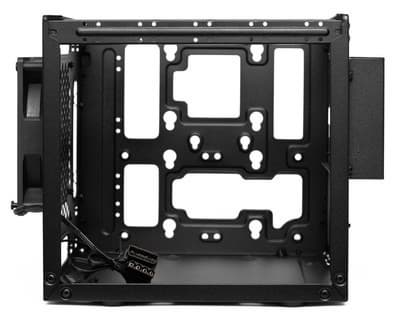

Скомпонован Cooler Master Elite 110 без особых изысков и ухищрений. Основанием для системной платы служит нижняя стенка корпуса. Прямо над ней находится посадочное место для блока питания, который немного выпирает за пределы основного объема.

Cooler Master Elite 110

Посадочных мест для дисковых накопителей всего четыре. Два расположены на специальном плоском кронштейне в верхней части над блоком питания, а еще два — на левой внутренней части шасси. Три из четырех мест являются универсальными, а на последнее, четвертое место можно установить только 2,5″ накопитель ноутбучного формата.

Поскольку все место в верхней части объема предоставлено в распоряжение жестких дисков, места для оптического привода в корпусе не нашлось вовсе.

Конструкция

Габариты Cooler Master Elite 110 составляют 280(Ш) × 208(В) × 260(Г) мм, а вес без блока питания — всего 2,65 кг. Толщина применяемой стали невелика — всего 0,6 мм, но благодаря небольшим габаритам ее вполне хватает для того, чтобы корпус не казался слишком уж хлипким и дребезжащим.

Cooler Master Elite 110

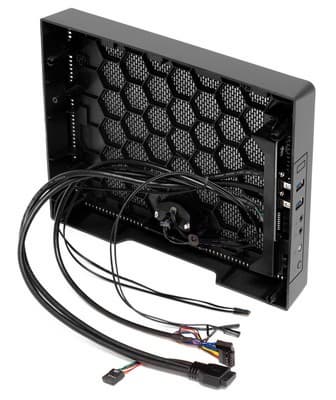

Лицевая панель у корпуса съемная, она представляет собой широкое пластиковое основание с металлической сеткой в центральной части. Внизу по центру находится крупный логотип компании Cooler Master, являющийся по совместительству кнопкой включения. Внутрь кнопки вмонтирован синий светодиод, который светит слишком ярко даже для дневного использования, не говоря уже о темном времени суток.

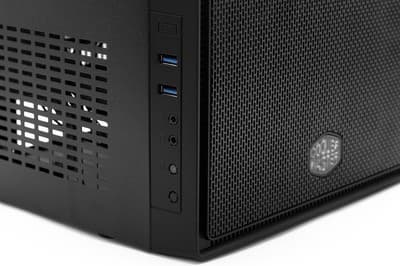

Фронтальные порты ввода/вывода расположены на левом торце декоративной панели. В их число входят два порта USB 3.0 и стандартные разъемы для подключения микрофона и наушников. Здесь же, на левом торце, находится маленькая круглая кнопка перезагрузки и небольшой красный светодиод активности жесткого диска. Порты USB разнесены друг от друга на достаточное расстояние, так что проблем с одновременным подключением двух крупногабаритных устройств возникнуть не должно.

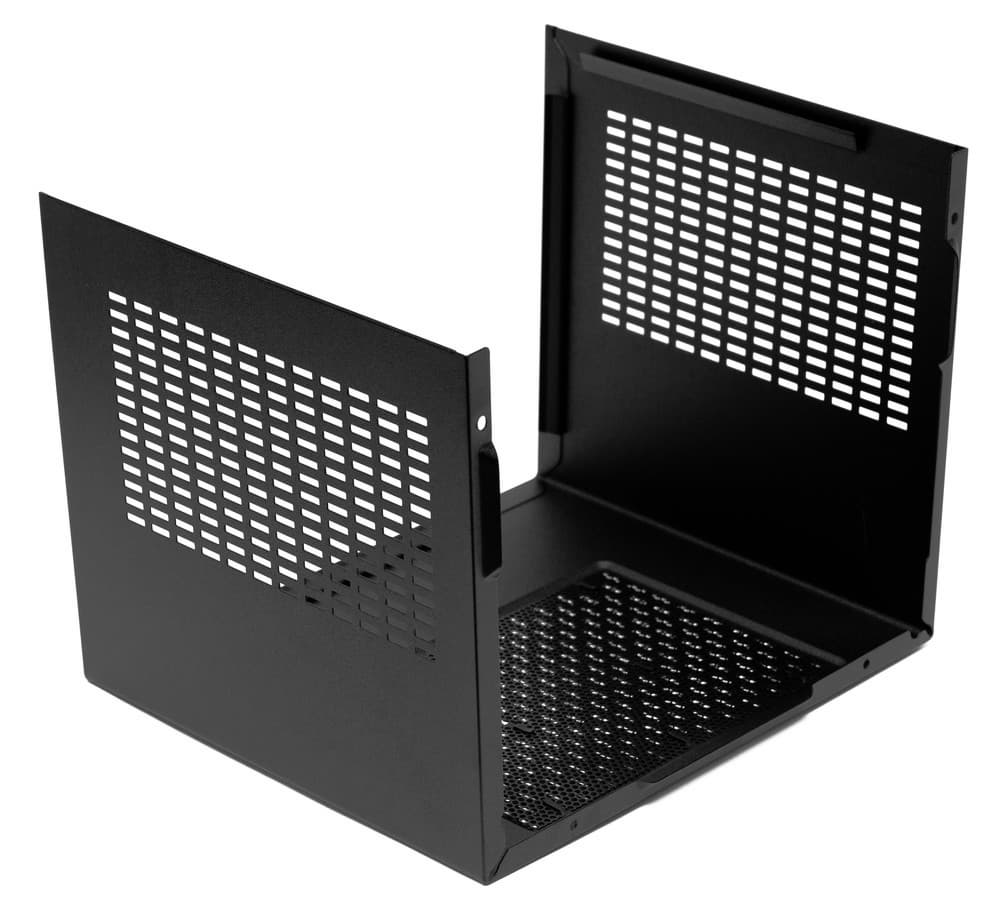

Обе боковые и верхняя стенки объединены в цельный П-образный кожух. Снимать и ставить на место такую конструкцию традиционно немного сложнее, чем раздельные компоненты, но значительных нареканий на удобство применяемой конструкции у нас не возникло.

Cooler Master Elite 110

Для улучшения вентиляции на боковых стенках имеются прямоугольные области с большим количеством перфорированных отверстий без применения пылевых фильтров. Верхняя стенка перфорирована схожим образом, отличие лишь в том, что с внутренней стороны под нее подложена металлическая сетка с мелкими отверстиями, выполняющая роль посредственного пылевого фильтра.

Cooler Master Elite 110

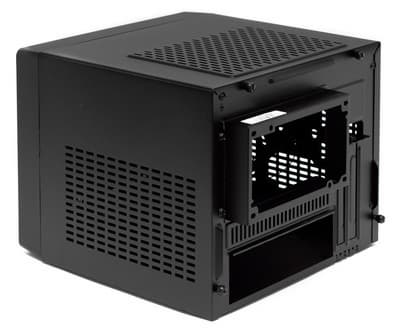

На задней стенке нет ничего необычного, только в верхней части можно обнаружить съемную рамку для крепления блока питания, выпирающую за пределы корпуса примерно на 2 см. На нижней стенке можно обнаружить четыре круглые ножки из обычного твердого пластика.

Система вентиляции

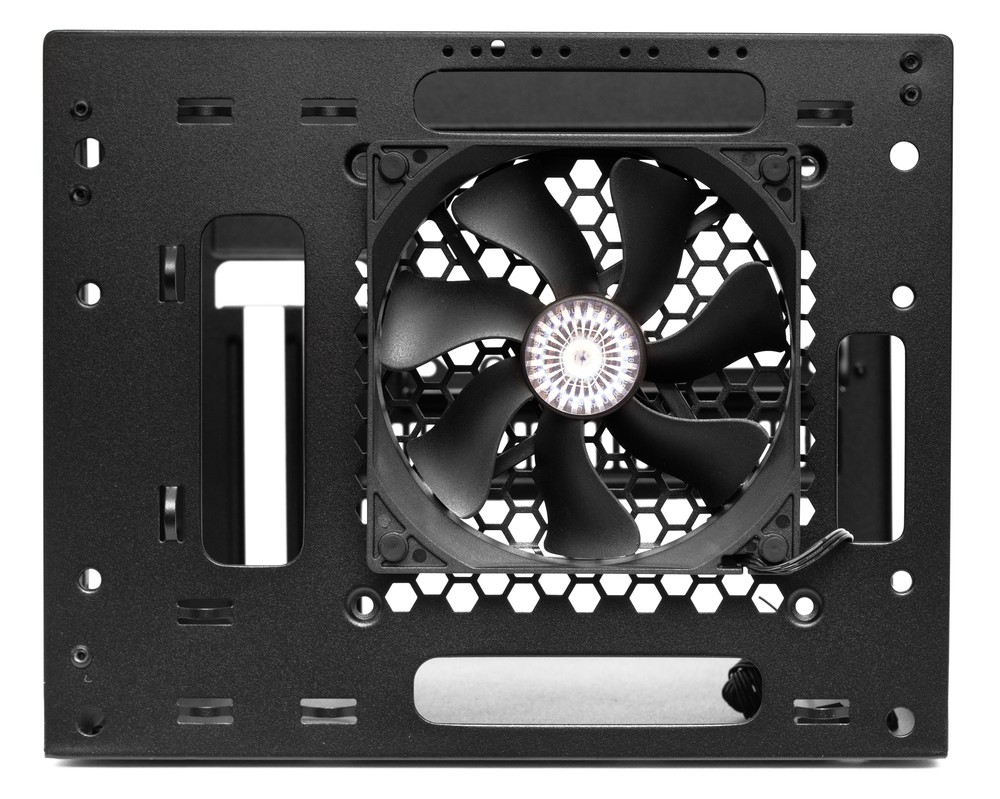

Cooler Master Elite 110 предусматривает установку трех корпусных вентиляторов, один из них идет в комплекте поставки. Он установлен на передней стенке шасси непосредственно за декоративной передней панелью.

Номинальная скорость вращения вентилятора — 850 об/мин, что совсем немного. Использовать его при пониженном напряжении практически бесполезно: даже если лопасти успешно раскрутятся, создаваемый ими воздушный поток будет слишком слабым для того, чтобы оказать сколько-нибудь ощутимое влияние на охлаждение комплектующих. Подключается вентилятор любым удобным способом: 3-контактным разъемом к системной плате или же напрямую к блоку питания через стандартный периферийный разъем.

Cooler Master Elite 110

На это же посадочное место можно установить более крупный вентилятор типоразмера 140 мм или же 120-миллиметровый радиатор системы водяного охлаждения — только с ее помощью можно успешно эксплуатировать корпус совместно с самыми горячими процессорами, потому как высота процессорного кулера сильно ограничивается блоком питания и составляет всего 76 мм.

Еще два вентилятора типоразмера 80 мм можно установить на левую стенку шасси, но в таком случае придется пожертвовать четвертым посадочным местом для установки 2,5-дюймового накопителя.

Cooler Master Elite 110

Настоящий пылевой фильтр в корпусе только один, он встроен во фронтальную панель и представляет собой плотную прослойку из похожего на поролон материала. Фильтр несъемный, для его очистки нужно будет полностью снимать пластиковую панель и прибегать к услугам пылесоса.

Сборка системного блока

Единый П-образный кожух крепится к шасси при помощи четырех винтов с накатной головкой. Доступ к основным комплектующим открывается только после демонтажа многофункционального кронштейна в верхней части шасси, он фиксируется на своем месте четырьмя небольшими винтами под крестовую отвертку.

Шестигранные стойки для установки системной платы идут в комплекте поставки, их необходимо установить на нижнюю стенку самостоятельно. Для более удобной и надежной их фиксации в комплекте также предусмотрен небольшой переходник с шестигранника на крестовую отвертку.

Cooler Master Elite 110

Если крепить дисковые накопители к левой стенке шасси, то на их нижнюю часть нужно прикрутить соответствующие винты и резиновые уплотнители. В дальнейшем накопитель просто прислоняется к подходящим по размерам прорезям и сдвигается вбок для надежной фиксации за счет упругости резины. Верхнее посадочное место на левой стенке шасси предназначено как для полноразмерных HDD, так и для более компактных HDD/SSD ноутбучного формата. А вот в нижнее посадочное место можно установить только компактный накопитель 2,5″.

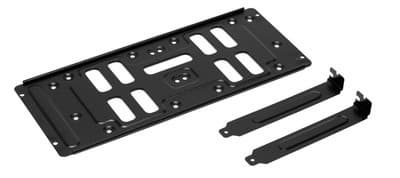

Верхняя панель-кронштейн также может быть использована для установки двух дисковых накопителей обоих размеров, однако резиновые уплотнители в данном случае уже не используются, диски фиксируются обычными винтами под крестовую отвертку. При таком расположении жестких дисков они будут находиться в непосредственной близости к блоку питания ПК, что может вызвать их дополнительный нагрев, особенно во время работы под повышенной нагрузкой.

Cooler Master Elite 110

Заглушки для фиксации двух карт расширения съемные, фиксируются отдельным винтом под крестовую отвертку. Максимальная длина обеих плат не должна превышать 210 мм. Чтобы установка карты расширения не вызывала сильной головной боли, ее длину лучше ограничить 180 мм. Действительно мощную игровую видеокарту установить в Cooler Master Elite 110 не получится, но можно использовать имеющиеся слоты, например, для внутренней звуковой карты и ТВ-тюнера.

Блок питания можно установить двумя способами: вдвигая его снаружи проводами вперед или же изнутри, уперев его в соответствующую рамку, выступающую за пределы плоскости задней стенки корпуса. Верхний кронштейн нужно снимать при любом раскладе, поэтому второй вариант более удобен, так как в этом случае можно не откручивать рамку от корпуса, сэкономив время на монтаж/демонтаж четырех винтов. Длина блока питания не должна превышать 180 мм, а если речь идет о модульном БП, то его длину лучше сократить еще на 20 мм.

Cooler Master Elite 110

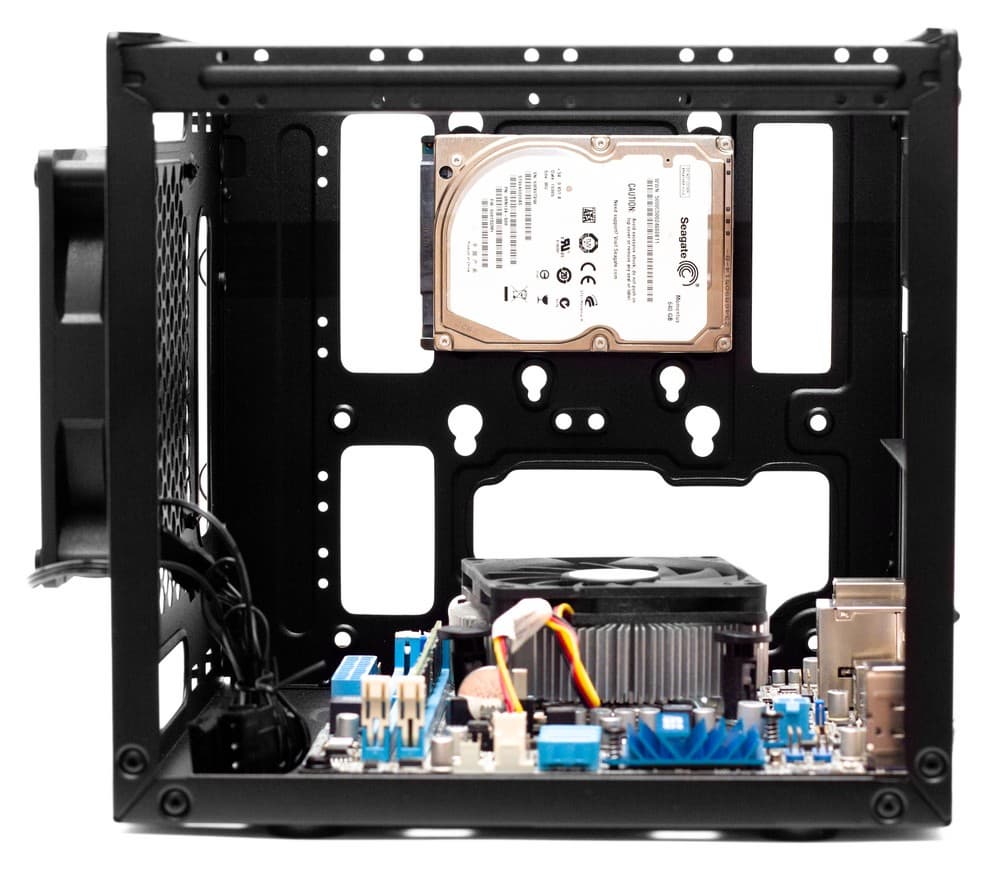

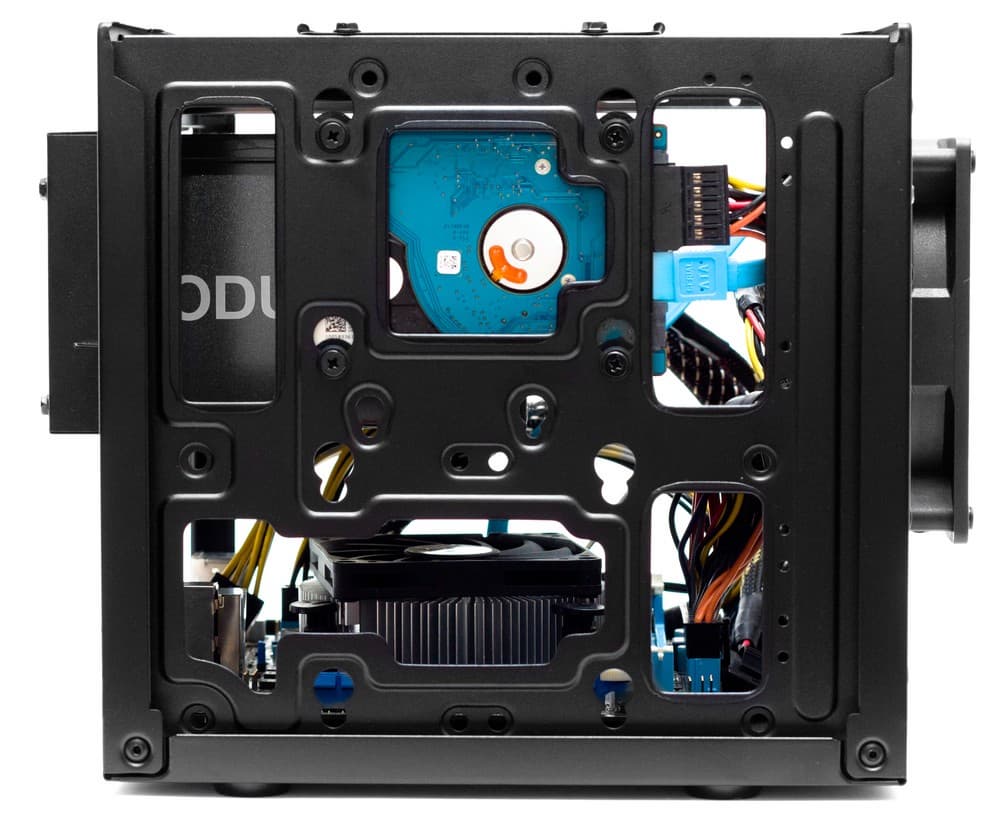

Укладка проводов в компактном корпусе — занятие всегда увлекательное и непростое, и CM Elite 110 не является счастливым исключением из правил. Места вокруг системной платы остается не так много, а если установить все накопители и платы расширения, то его не останется вовсе. Об аккуратной прокладке по всем правилами «фэн-шуя» здесь речи не идет, но надо постараться уложить все «хвосты» так, чтобы ничего не цеплялось за лопасти фронтального и процессорного вентиляторов.

Cooler Master Elite 110

Порты USB 3.0 с передней панели подключаются монолитной 20-контактной колодкой. В случае необходимости можно использовать переходник на 8-контактную колодку USB 2.0. Аудиоразъемы также подключаются монолитным коннектором стандарта HDA с обратной совместимостью с AC’97. Набор проводов для подключения кнопок и индикаторов представлен традиционной россыпью, комплектный спикер подключается стандартным 5-контактым разъемом.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентилятора использовался автономный управляемый преобразователь.

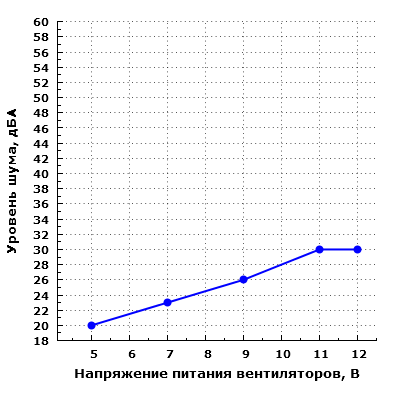

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в пределах от 20 до 30 дБА, аналогично в небольших пределах изменяется и ее производительность. При питании вентилятора напряжением 5 В уровень шума находится на очень низком уровне даже при расположения микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума повышается. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от низкого (23 дБА) до пониженного (30 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В шум системы охлаждения очень далек от 40 дБА.

Оценить акустическую эргономику данного корпуса можно позитивно: при минимальном напряжении питания вентилятора шум очень низкий, а при максимальном шум хоть и становится заметней, но, тем не менее, не достигает даже среднетипичного уровня. Обратной стороной хорошей акустической эргономики обычно является низкая производительность системы вентиляции корпуса.

Тестирование эффективности системы вентиляции корпуса

Данный этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата Asus P8H61-I LX
  • Процессор Intel Celeron G540
  • Процессорный кулер Glacialtech Igloo i630 Light
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной. Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Регистрация значений температуры производилась программой SpeedFan в следующих режимах:

  • Idle — режим простоя: работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа; данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа; здесь нагрузка на компоненты ПК должна быть максимальной.

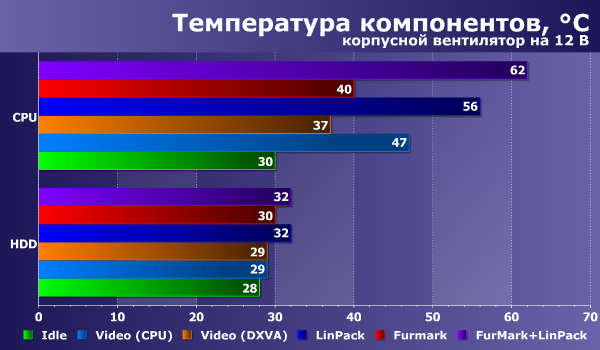

Результаты тестов представлены на диаграммах:

И действительно, штатная система вентиляции Cooler Master Elite 110 показывает весьма посредственные результаты: температура компонентов системы на несколько градусов превышает средние показатели у схожих по объему корпусов.

Нагрев процессора в нагруженных сценариях использования оказывается близок к максимально допустимой безопасной границе. Если бы в тестовой системе был установлен более горячий CPU, то его температура (по крайней мере, в жаркие летние месяцы) наверняка перешагнула бы за отметку в 70 градусов по Цельсию.

Что касается жестких дисков, то даже сам производитель рекомендует с осторожностью размещать в корпусе большое количество полноразмерных HDD, потому как они закроют бо́льшую часть перфорированных отверстий по бокам, ухудшив тем самым естественный воздухообмен, что, как следствие, может привести к перегреву всех комплектующих.

Позиционирование и выводы

Корпус Cooler Master Elite 110 благодаря своим небольшим габаритам и довольно строгому дизайну может быть успешно использован в качестве основы для построения HTPC и персонального компьютера общего назначения. Главное — не набивать его под завязку горячими комплектующими и не подключать синий светодиод на передней панели — слишком уж ярко и настойчиво он светит.

Полноценный игровой компьютер собрать в таком корпусе, к сожалению, не получится. Здесь сказывается значительное ограничение на максимальную длину плат расширения, да и процессорный кулер в игровой машине должен быть более внушительным, чем позволяет разместить CM Elite 110.

Для использования ПК в качестве домашней дисковой библиотеки также можно найти более удачные варианты корпусов. Из четырех посадочных мест в CM Elite 110 можно без лишних сложностей и опасений использовать не больше двух, причем желательно, чтобы один из дисков был компактного, ноутбучного формата.

Cooler Master Elite 110 — это один из наиболее компактных «кубиков», предназначенных для сборки Mini-ITX-систем. Он обладает весьма удачным дизайном, будет хорошо смотреться как в домашнем, так и в рабочем окружении. Проектировщики корпуса решили отказаться от привычных корзин и разделений внутреннего объема, применив совсем простое, но в то же время эффективное решение с монтажом накопителей на плоский кронштейн в верхней части корпуса. Удобно, что при столь небольших габаритах корпус рассчитан на использование полноразмерных блоков питания, а значит, покупатель сам может выбрать подходящую модель БП на свой вкус и кошелек.

Средняя цена по данным price.ru
$52(18)
Средняя цена по данным Яндекс.Маркет
T-10751939
Предложения по данным Яндекс.Маркет
L-10751939

Корпус Cooler Master Elite 110 предоставлен на тестирование производителем
